Анкеры для гипсокартона: виды и особенности

Как крепить к гипсокартону тяжелые предметы в пустоте

Часто гипсокартонные конструкции могут находиться слишком далеко от несущей стены, или же перегородка может быть полностью выполнена на каркасе. В таком случае анкерные шурупы не подойдут, тем более нельзя использовать и стандартные пластиковые дюбеля. Анкера из-за отсутствия опоры не обеспечат крепление и создадут большую нагрузку на стену с дальнейшим ее разрушением. А пластиковый вывалится сразу. Что делать в таком случае, как обеспечить крепеж к гипсокартону тяжелых предметов в практически пустом пространстве.

Гипсокартонные полки в ванной комнате

Можно применить специальный крепеж для ГКЛ именно для проблемных закреплений тяжелых предметов:

Крепление на кронштейны или крючки.
Четырехсегментный дюбель.
Дюбель-«бабочка».
«Дрива».
Дюбель типа «зонтик».
Дюбель-моль (Molly).

Конечно, как вариант, можно воспользоваться таким способом, как закрепление на стойки каркаса. Для этого нужно знать, где они находятся, и ввинтить саморезы в профиль. Но так можно навесить предметы относительно небольшой площади и веса, например картину.

Советы по выбору

От правильного выбора крепёжных элементов зависит качество и долговечность гипсокатронной конструкции, поэтому при выборе материала нужно следовать некоторым правилам.

Рекомендуется покупать крепежи для гипсокартона и других материалов только в специализированных, хорошо зарекомендовавших себя магазинах и торговых точках.
Всегда справляйтесь у продавца о максимальной массе нагрузки для конкретного вида крепления. Не стремитесь сэкономить, купив более слабый крепеж. Это чревато возможным разрывом крепления из-за чрезмерной нагрузки.

Не экономьте на материале крепежного элемента. Пластиковые крепежи стоят дешевле, но уступают в прочности.
Если необходимо прикрепить гипсокартон к прочному полнотелому основанию (кирпич, бетон, дерево), следует выбрать металлические анкеры.
При неправильном выборе анкерного крепежа вы рискуете получить травму во время работы, а так же снизить прочность скрепления конструкции.

В следующем видео вы увидите сравнительный обзор различных видов анкеров.

Виды и размеры

Разделение дюбелей на разные виды происходит исходя из множества факторов. По технологии крепления детали можно разделить на две группы:

фиксация осуществляется за счет силы трения;
дюбель закрепляется исходя из своей конфигурации.

Закрутить изделие в основание можно двумя способами – используя сквозной или предварительный монтаж. В первом случае сверлить ничего не нужно, деталь самостоятельно проходит в материал. Такая технология востребована в ходе устройства фасадов. Последний способ требует работы со сверлом. В основании необходимо просверлить отверстие, затем нужно установить в нем изделие и закрепить его при помощи шурупа.

По типу монтажа выделяют такие крепежные элементы:

детали, которые нужно забивать в поверхность при помощи молотка (забивные изделия пользуются большим спросом);
вкручиваемые изделия (для их фиксации на стене нужно пользоваться пистолетом).

«Молли»

Дюбель относится к типу дорогостоящей продукции высокого качества. Крепление этого элемента осуществляется в заранее проделанное отверстие, диаметр которого составляет 8 мм. Наличие двухзубцового борта помогает вплотную зафиксировать дюбель в гипсокартоне. Такая конфигурация исключает риск прокручивания в нем анкера.

Положительные особенности дюбеля данного вида:

деталь прекрасно выдерживает высокие нагрузки;
в случае необходимости элемент легко демонтируется;
шурупы прилагаются к дюбелю (входят в комплект).

Дрива

Дюбель «улитка» – очень востребованное изделие, которое производится из металла и пластика. Такая разновидность приобретается чаще всего. Деталь крепится к листу следующим образом: делается отверстие 6 мм, в него устанавливается дюбель, а затем он врезается в гипсокартон по той же технологии, что и стандартный саморез. После монтажа дюбеля вкручивается шуруп 3,5 либо 4,5 мм.

Технология монтажа крепежа дрива достаточно проста, однако при покупке саморезов или шурупов следует учесть длину дюбеля, которая для изделий из пластика составляет 23 мм. Металлическая продукция выпускается длиной 33-44 мм.

Fischer PD

Еще один вид крепежных элементов для ГКЛ. Его конфигурация включает в себя пластиковое основание для шурупа. В ходе установки оно крепко прижимается к стыку с материалом и надежно фиксируется с шурупом. Данная особенность обеспечивает защиту от выпадения из листа.

Дюбель-гвоздь

Предназначен для монтажа к бетону. Изделие состоит из 3 нейлоновых секций и специального отверстия в конце. Качественная фиксация достигается за счет распирания стенок одновременно в нескольких направлениях. Подобные дюбели рекомендованы к применению для сквозных установок, например, оконных или дверных конструкций, плинтусов и т. д.

Продукция из стали, фиксируемая в основании при помощи пистолета, используется для монтажа конструкций с большим весом.

Дюбель-саморез

Реализуется для двухслойных или однослойных листов, которые оформлены декоративным покрытием, а также изоляционным материалом

Приобретая такое изделие, стоит обратить особое внимание на представленные варианты размеров, чтобы исключить ситуации, когда слишком длинный элемент выступает из обшивки

«Бабочка»

Деталь, имеющая на конце раскрывающийся разжимной упор, наличие которого позволяет дюбелю выдерживать достаточно серьезные нагрузки. Крепление элемента требует наличия отверстия в основании. Для фиксации изделие дополнено специальной манжетой. Дюбель-бабочка используется для материала толщиной не более 5 мм.

Дюбель-зонтик

Это самоустанавливающийся крепежный элемент, который раскрывается за плитой, что обеспечивает качественную фиксацию на поверхности. Его установка предполагает сверление отверстия. Чаще всего подобный вид применяется для потолочных поверхностей из ГКЛ.

Дюбель для гипсокартона со сверлом устанавливается путем вкручивания его в основание. При монтаже детали также стоит следить за ее длиной.

Винтовые изделия представляют собой комплект из распорного дюбеля и гвоздя. Надежность монтажа напрямую зависит от соответствия размеров изделий для тех или иных задач.

Существуют также химические анкеры. Они выпускаются в виде капсулы с клеящейся жидкостью и гильзой.

Немаловажным нюансом при подборе нужного дюбеля для ГКЛ является его размер. Производители таких крепежных деталей предлагают изделия со следующими диаметрами: 3; 4; 4,5; 5; 6; 8; 10 мм при длине от 12 до 260 мм.

Вникаем в программируемую деформацию дюбеля-самореза Drive Click TP10

Тест-драйв. Внимательно смотрим, как поведёт себя в работе дюбель-саморез Drive Click TP10 из полиамида.

Судя по конструкции, дюбель Drive Click TP10 является продвинутой версией дюбеля KLA M. В сетевых магазинах дюбель продается в упаковке от белорусской компании EKT. Однако, в сети есть информация, что такие дюбели также производит компания Spit. Впрочем это не самое главное. Важнее то, справляется ли дюбель такой сложной конструкции с задачей крепления предметов к гипсокартоновым стенам.

В одном из магазинов Леруа Мерлен приобретен комплект — 6 дюбелей и шесть шурупов 4,5х45.

Основные характеристики

Тип:	самонарезающий дюбель
Применение:	анкер для стен из стандартного гипсокартона, условно для стен из пористого бетона
Материал:	полиамид/нейлон
Вес:	1 грамм
Номинальная сила вырывания:	0,09 kN
Номинальная сила на срез:	н.д.
Артикул	565806.

Габариты и конструкция

Дюбель Drive Click TP10 имеет оригинальную конструкцию.

Толщина дюбеля (без учета резьбы) — 8 мм. Диаметр шляпки — 11 мм.

Хвостовая часть дюбеля — это сверло оригинальной формы — в виде трехзубчатой короны. Сам дюбель имеет оригинальные прорези. Их назначение — в процессе монтажа заставить сломаться дюбель в запрограммированных местах, увеличить распор корпуса дюбеля и усилить крепление.

Резьба имеет большой шаг — более 5 мм между соседними нитками. Столь широкий шаг резьбы позволяет без особых усилий вкрутить дюбель в гипсокартон, не разбивая излишне посадочное отверстие.

Внутренний диаметр — 5,5 мм.

Форма внутреннего профиля похожа на крестовой шлиц Phillips.

Чем закручивать дюбель Drive Click TP10

Рекомендаций от производителя относительно инструмента, которым лучше монтировать дюбель, к сожалению не обнаружилось. Поэтому будем пробовать все варианты: PH, PZ и прямой шлиц.

Phillips. Плотный контакт и уверенное закручивание обеспечивает только PH2. Кстати, именно этот шлиц и был использован в дальнейшем тест-драйве.

Pozidriv. Здесь так же лучше всего подходит PZ2. Существенной разницы в удобстве монтажа в сравнении с PH2 не выявлено.

Прямой шлиц. Из всех размеров прямого шлица, только 6 мм позволяет закручивать дюбель. Но и то, жало биты входит очень неглубоко — буквально 2-3 мм. Поэтому этот вариант плохо совместим с Drive Click TP10.

Проверка в деле. Монтаж в стандартный лист гипсокартона.

Производителем рекомендуется использовать дюбель Drive Click TP10 для крепления предметов к одинарному листу гипсокартона. Поэтому тестируем на стандартном листе толщиной 12,5 мм.

Для монтажа используем биту PH2 и шуруповёрт. Дюбель вкручивается легко (можно даже обойтись обычной отвёрткой). После небольшого затягивания (главное не переусердствовать) в листе сидит плотно, без люфта.

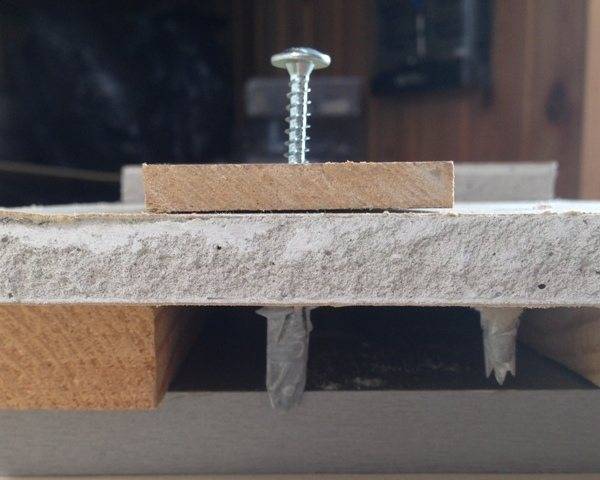

Фото с обратной стороны листа. Дюбель вышел сзади почти на 25 мм. Этот момент нужно учитывать при монтаже — за гипсокартоном должна быть пустота не менее 25 мм. Слева, кстати, виден хвостовик дюбеля KLA M из предыдущего тест-драйва. Хорошо видно, насколько Drive Click TP10 больше, чем KLA M.

Вкручивать в дюбель будем комплектный шуруп 4,5х45.

По началу шуруп закручивается строго по задумке производителя — входит в хвостовую часть, ломает ее. А дальше… Чтобы понять, что же произошло, посмотрите видео, которое мы специально сняли для наглядности.

Отломившийся хвостовик не стал углубляться в дюбель и не увеличил распор дюбеля. Он свободно вращался, не обеспечивая сколько-нибудь приличное крепление.

Мы повторили эксперимент трижды. И всё время тот же результат. Хвостовик отламывается …

Применение

Для каждого основания будь то бетон, дерево или гипсокартон требуется определенный подход, который учитывает их свойства. Гипсокартонные листы хрупкие и легко разрушаются, в них нельзя вбить гвоздь или вкрутить шуруп без подготовки. Здесь следует использовать специальный элемент крепежа – дюбель для гипсокартона.

Одним из самых востребованных и часто применяемых специалистами крепежей является дюбель Driva. Он предназначен для крепления к мягким материалам, которые способны крошиться или расслаиваться (листам ГКЛ, плитам ДСП). Его вкручивают прямо в стену без подготовки при помощи отвертки или шуруповерта. Монтаж достаточно легкий и не требует дополнительных навыков, что облегчает задачу в целом. В конце работ практически никогда нет мусора и опилок. При необходимости дюбель торговой марки без труда демонтируется, не разрушая основу.

Пластиковые крепежи в основном применяют, когда хотят закрепить плинтус, светильник, выключатель, небольшие полки. Металлические берут, когда требуется установить тяжелые массивные предметы

Дюбели Driva используют при возведении различных конструкций, скрытых ниш, фальш-стен, навесных потолков, а также в случаях, когда важно использовать металлические профильные направляющие. Они правильно распределяют нагрузку и не деформируют основу

Разновидности

Существует множество типов крепежных деталей, применяемых при установке гипсокартонных изделий

Но важно подобрать наиболее уместные изделия для конкретного случая. Кроме того, следует знать правила установки описываемых элементов крепления, что обеспечит надежность и долговечность формируемой конструкции

Дюбель, используемый для крепления ГКЛ изделий, должен соответствовать ряду требований:

иметь антикоррозийное покрытие;
быть изготовленным из качественного и высокопрочного металла;
распорочные элементы детали должны обеспечивать качественную фиксацию гипсокартонного основания к базовой поверхности строения.

Все дюбели для гипсокартона отличаются тем, что сделаны по гарпунному распорному принципу, обеспечивающему прочное и надёжное крепление.

Существует две основные группы дюбелей для гипсокартона:

проходные;
разжимающиеся.

Проходные очень удобны для крепления на потолок. Наиболее часто применяются для установки массивных люстр, интерьерных софитов и спортивного инвентаря. Пружинный проходной дюбель состоит из металлического стержня с резьбой, складных стопорных крыльев и пружинного механизма. В пустоте с внутренней стороны гипсокартонной конструкции пружинный механизм раскрывает стопорные крюки-крылья, тем самым создавая надёжное крепление.

Конец пружинного дюбеля для гипсокартона может быть сделан в виде кольца, полукольца, винта или штанги. Необходимый тип наконечника подбирают, ориентируясь на тип предмета, который требуется прикрепить (например, наконечник в форме кольца обычно используют при креплении электропроводов, а в форме полукольца крюка – для подвешивания разной светотехники). Пружинный дюбель идеально подходит для монтажа элементов к гипсокартонным стенам, облицованным плиткой. Чтобы решить какой вид фиксаторов описываемого типа подойдёт для вашей конструкции, стоит подробнее рассмотреть достоинства и особенности применения каждого из видов дюбелей.

Дюбели для гипсокартона выпускаются из полипропилена и обладают множеством преимуществ в сравнении с другими крепежными материалами

Дюбель молли

Дюбель molly точно нельзя отнести к дешевому крепежу, цена на него действительно высока, но и в качестве усомниться не приходиться.

Принцип работы дюбеля молли:

Под данный дюбель сверлом делается отверстие с восьмимиллиметровым диаметром;
После этого молли вставляется в ГКЛ, двухзубцовый бортик вплотную придавливается к листу, что помогает предотвратить прокручивание анкера на этапе фиксации;
Затем идущим в комплекте с дюбелем molly винтом конструкция отверткой поджимается к листу по внутренней резьбе.

Нужно отметить, что скручивается центральная часть втулки, что и дает надежную фиксацию молли в гипсокартоне. Заклепка будет на месте.

Достоинства molly:

Способность выдерживать достаточно высокие нагрузки;
Есть опция демонтажа в случае необходимости;

Шурупы молли идут в одном комплекте с дюбелями.
