Автоматические ворота: критерии выбора

Этап 1. Подготовка оборудования

Инструменты

До того как приступить к работе, следует подготовить все необходимые инструменты.

1. Лазерный уровень особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
2. Электродрель для крепления отдельных элементов на высоте.
3. Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
4. Другие инструменты: отвертка, кусачки, плоскогубцы.

Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.

Фурнитура

По типу электропривода изделия делятся на четыре группы

1. Рычажные или локтевые, потому что внешне напоминают человеческий локоть при согнутой руке.
2. Линейные, которые работают благодаря периодическому удлинению и укорачиванию штока.
3. Электромеханические, применяемые довольно часто, полностью автоматизированы, устанавливаются без использования дорогостоящего оборудования.
4. Гидравлические предназначены для ворот большого размера, достаточно массивных, которые интенсивно эксплуатируются.

Рычажный механизм имеет пару рычагов, скрепленных шарниром. Все компоненты соединяются друг с другом с помощью болтов и втулок. Подходит для всех видов распашных ворот, которые крепятся между бетонными или кирпичными столбами.

При установке желательно соблюдать главное требование: расстояние от колонны до металлического полотна ворот должно быть не менее 15 см, и не более 40 см. Механизм работает плавно с минимальным трением, открытие створок происходит медленно и без шума. Для данного типа привода можно ставить ворота, которые весят до 800 кг со створкой, имеющей ширину до 4 метров. Если створки разные, то для каждой ставится свой механизм – левосторонний и правосторонний.

Автоматика ворот, которые открываются внутрь

Ворота, что открываются не наружу, а внутрь, требуют внимания к проему: расстояние между крайней частью столба и центром петли не может превышать 60 см. При нарушении этого параметра велика вероятность того, что привод станет упираться в столб. При попытке удлинения кронштейна, возникнет иная неприятность – створки перестанут открываться полностью.

Существуют стандартные показатели оформления ниши для приводов:

• ширина 25 см;
• глубина 15 см;
• высота 25 мм.

Когда столб оснащен трубой, нишу выбирают так, чтобы доставать до этой металлической конструкции. Именно здесь будет крепиться кронштейн привода посредством работы сваркой.

Электропривод для распашных ворот

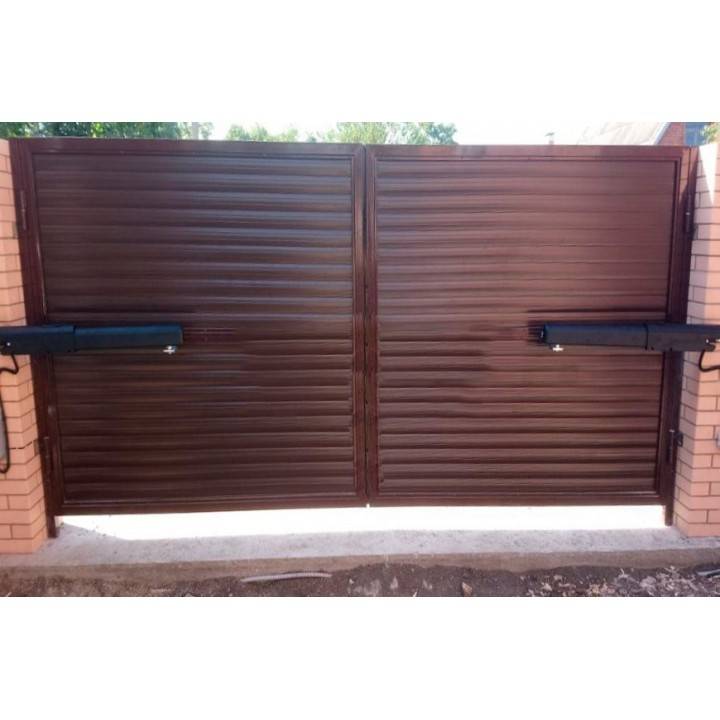

Один из электроприводов для распашных ворот

Каким может быть электропривод, который устанавливается на распашные ворота? Тип приспособления подбирают, руководствуясь размером ворот и стороной открывания, т. е. внутрь или наружу

Кроме своей непосредственной функции «открытие-закрытие» механизм работает как надежный замок при отсутствии электричества, что важно в современных условиях. Независимо от типа автоматики она всегда оснащена опцией аварийной разблокировки, которая позволяет раздвигать створки вручную. Электроприводы, предназначенные для распашных ворот, по способу работы подразделяются на три типа

Электроприводы, предназначенные для распашных ворот, по способу работы подразделяются на три типа.

Червячные. Устройства бытового назначения хорошо обслуживают небольшие конструкции с интенсивностью работы ниже среднего значения. Их название связано с расположением в корпусе штока с резьбой (так называемый червяк). По нему движется каретка, соединенная со створкой. Короткий шток позволяет открывать конструкцию внутрь. Червячные механизмы годятся для эксплуатации въездных ворот при дворах многоквартирных домов или частной жилой собственности с незначительным количеством въезжающего транспорта.

Рычажные. Надежная стальная система упорно противостоит взлому. Привод такого плана эффективен в обслуживании больших тяжелых конструкций. Мощный механизм открывает врата наружу и внутрь.

Гидравлические. Подобная автоматика работает от помпы, создающей давление масла. Гидравлический механизм отличается высокой мощностью, которая необходима для автоматизации нестандартных ворот с повышенной интенсивностью использования. В холодных регионах для нормальной работы гидравлики желательно устанавливать обогревательные элементы, не допускающие стекания масла сквозь сальники.

Подземные. Не популярный вариант, востребованный только при необходимости скрытия автоматики для сохранения внешней красоты ворот. Подземные конструкции дорогостоящие, рядовому потребителю они не по карману.

Какой выбрать электропривод, чтобы для распашных ворот он прослужил как можно дольше? Поскольку червячные и гидравлические устройства являются линейными механизмами, выбор нужно произвести между ними и рычажными двигателями.

Червячный привод для распашных ворот

Зачастую потребитель ориентируется на дешевизну продукта, и при таком подходе ему можно посоветовать линейный привод. При его покупке следует учитывать ширину открываемой створки. Устройства позволяют распахнуть ворота на 2.5, 3 и 5 м. Механизм с максимальными характеристиками специалисты брать не советуют. Оптимальным вариантом будет середина диапазона привода.

Рычажной привод для ворот

Максимально возможный вес ворот, описанный в начале статьи, – ориентировочный показатель. Но пренебрегать ним не стоит, иначе устройство не справится со своей задачей и преждевременно выйдет из строя. Об интенсивности работ также было сказано. Чем внушительнее количество входящих объектов, тем более высокой должна быть интенсивность.

Стоимость устройства – критерий индивидуальный. Однако приемлемой цифрой считается та, которая соответствует условиям эксплуатации и запасу прочности. Продуманный подход продлевает жизнь механизма и экономит финансы.

В условиях постсоветского пространства будет не лишним учитывать площадь всей конструкции. Например, европейцы распашные ворота делают продуваемыми. Наши соотечественники предпочитают глухие конструкции из металла или пластика. Цельность полотна повышает ветровую нагрузку.

А что же с двигателями на 220 Вольт?

Редуктор для откатных ворот, потребляющий 220 Вольт, также не будет в восторге от малого напряжения в сети, однако, в таких ситуациях он чувствует себя более комфортно. Благодаря запасу реальной мощности и отсутствию понижающего трансформатора, эти моторы смогут выдержать перепады напряжения без последствий. Тем не менее, от стабилизатора напряжения отказываться не стоит — расходы на его приобретение будут в разы меньше, чем потери при ремонте двигателя.

Двигатель для откатных ворот, работающий на 220 Вольтах, работает с переменным током частотой 50 Гц, тогда как 24-вольтовый функционирует с постоянным током, что позволит открывать и закрывать откатные ворота плавней. Сила тока 24-вольтового редуктора регулируется за счет подачи напряжения сквозь щетки на активный ротор с обмоткой — поэтому их легко заставить крутиться, тогда как 220-вольтовые силовые агрегаты не имеют щеток — им раскручиваться будет тяжелее. Тем не менее, это сложно назвать важным недостатком 220-вольтовых систем.

Почему секционные модели популярны

Секционные воротные системы успешно вытесняют привычные распашные варианты, не в последнюю очередь благодаря особенностям конструкции. Полотно состоит из нескольких горизонтально расположенных секций из сэндвич-панелей, подвижно соединенных с помощью специальных петель. Секции могут иметь разную ширину; их количество меняется от 2 до 8 штук.

При открывании ворот полотно скользит по направляющим вверх и сдвигается назад вдоль потолка. Плюс, обычно устанавливается автоматика, которая избавляет человека от физических усилий.

По популярности секционные ворота значительно превосходят альтернативные варианты (распашные, откатные, рольставни, подъемно-поворотные). Однако некоторые домовладельцы всё ещё относятся к конструкциям из сэндвич-панелей с подозрением, так как не совсем понимают, что это такое и какими преимуществами они обладают.

Причина их широкого распространения кроется в оптимальном сочетании следующих характеристик:

Удобство монтажа. Секционная конструкция устанавливается под любую форму проема. Она компактна, не требует дополнительного места, как распашные модели, а гибкость позволяет монтировать ее в небольших помещениях.

Секционные ворота устанавливаются за несколько часовИсточник windoorinfissi.it

Защита. Полотно плотно закрывает гаражный проем, защищая авто от сырости и холода. Оно обладает надежными противовзломными свойствами: благодаря плотно прилегающим друг к другу секциям; вскрыть его тихо и быстро не получится.

Удобство эксплуатации. Вы можете поднимать и опускать полотно, не выходя из салона автомобиля благодаря дистанционному управлению. Функция, особо удобная в ненастные дни.

Теплоизоляция. Панель – это два листа стали, между которыми располагается пенополиуретан

Материал характеризуется низкой теплопроводностью и обеспечивает хорошую теплоизоляцию, что важно для отапливаемых гаражей. По способности сохранять тепло ворота сравнимы с кирпичной стеной толщиной 50 см.

Энергоэффективность

По периметру каждой секции прокладывается утеплитель. Он помогает герметизировать гараж, защищает от сквозняков, сохраняет температуру комфортной. Напольный уплотнитель плотно прилегает к неровностям пола и не дает холодному воздуху проникать внутрь.

Эстетика. Производители предлагают достаточный выбор оттенков и текстур, что позволяет подобрать ворота, которые гармонично впишутся в дизайн дома.

Ворота в качестве архитектурного акцентаИсточник windoorinfissi.it

Практическая реализация

Нет смысла рассказывать, как сделать автоматические ворота своими руками, на основе готовых проектов в комплексе. Каждая конструкция сугубо индивидуальна, и повторить ее в точности на своем подворье не всегда возможно.

Как мы уже говорили, проще всего сделать распашные ворота своими руками. Скорее всего, створки ворот у вас уже есть. Рассмотрим возможные конструкции приводных элементов.

• Подходящий актуатор — червячный редуктор рулевого механизма от крупного автомобиля, лучше грузовика. Ворота для гаража своими руками из этого элемента — достаточно популярный вариант. В любом кооперативе можно встретить подобную «автоматику».
  Любой подходящий мотор (например, от стиральной машинки) подключается к штоку рулевой колонки. Для уменьшения оборотов, можно установить простейший редуктор из двух шкивов разного диаметра. Тяга для створок крепится на сошку рулевого механизма.
• Еще один условно бесплатный привод — механизм стеклоподъемника. Лучше использовать конструкцию от крупного отечественного автомобиля. Если петли хорошо смазаны, а створки сбалансированы — усилия вполне достаточно.
  Как видно на иллюстрации, требуется лишь небольшая доработка в виде тяги из профтрубы.
• Следующий вариант можно изготовить из промышленного червячного механизма. Чаще всего используется привод суппорта от списанного обрабатывающего станка. Можно выточить червячную пару в слесарной мастерской, в зависимости от стоимости проекта.
• Принцип работы простой: винтовая шпилька напрямую соединяется с валом двигателя (вдоль оси). При вращении винта, каретка движется в нужную сторону, создавая мощное тяговое усилие. Остается соединить механизм тягой со створками, и отрегулировать угол открытия.

Вопрос, как сделать автоматические распашные ворота, решен.

А чем двигать откатную конструкцию

Существует две концепции:

• Тросовый привод. Вдоль полотна ворот натягивается трос. На неподвижной раме устанавливается промышленный электродвигатель с редуктором и шкивом. Трос накручивается на шкив одной петлей.
  При вращении шкива, трос перемещается, увлекая за собой полотно ворот. Этот вариант не слишком затратный, при наличии донорского мотора.
• Более распространенная конструкция: шестерня-рейка. Такая связка применяется в фабричных конструкциях. Изготовить привод самостоятельно невозможно, если только вы не работаете в слесарной мастерской. Оптимальный вариант — приобретение механизма заводского исполнения. Разумеется, монтаж и наладка своими руками. Не так экономно, но все равно затраты в пределах разумного.

Привод подъемных ворот в описании не нуждается. Это обычная лебедка со стальным тросом. При наматывании на шкив секции поднимаются, а спуск осуществляется под действием силы тяжести.

Автоматические ворота своими руками, делаются в обход ГОСТов и сертификатов безопасности. Ответственность лежит на авторе конструкции, а также исполнителе работ (чаще всего, это один и тот же субъект). При нанесении ущерба или травмы, все проблемы лягут на вас.

• Наличие фотодатчиков предотвращает травматизм и защемление створками объектов в зоне действия ворот.
• Концевые выключатели отключают двигатель при достижении конечных положений створок.
• Кроме того, установка автоматических ворот должна обеспечивать электрическую защиту от перегрузок. Если фотодатчики или концевые выключатели по какой-то причине не сработают, перегрузка двигателя должна запустить схему отключения.
• Возможна установка механических ограничителей крутящего момента (как на редукторе шуруповерта). Это может быть фрикционный или храповой механизм. Принцип действия следующий: створка (полотно) упирается в препятствие (объект или человек), приводной вал начинает проскальзывать. С помощью регулировки необходимо добиться баланса усилия: ограничитель должен преодолевать сопротивление опорного или подвесного механизма ворот, и срабатывать при небольшом превышении.

голоса

Рейтинг статьи

Особенности секционных ворот

Конструкция ворот этого типа относительно проста, но очень надежна. Именно благодаря ей срочный ремонт ворот может потребоваться только в случае механического повреждения или нарушения правил эксплуатации. Полотно составляют несколько сэндвич-панелей, крепко зафиксированных между собой. Их перемещение осуществляется с помощью роликовых направляющих, расположенных на потолке и стене.

Секционные ворота можно закрывать и открывать вручную, используя специально подобранные торсионные пружины. Однако габаритные модели для удобства лучше оснастить электрическим или механическим приводом, который приводится в действие дистанционным пультом или стационарной кнопкой переключения. Не допустят обрыва массивной конструкции храповые муфты, что делает ворота безопасными.

Устройство автоматических ворот

Традиционными компонентами автоматических ворот являются:

• засов;
• упоры;
• электроприводы;
• комплект петель;
• створки ворот;
• ручки для открывания;
• столбы для крепления;
• кронштейны.

Столбы для фиксации конструкции проще всего соорудить из стальной трубы. Тяжелые врата лучше помещать на П-образном каркасе. Занимаясь устройством автоматических ворот, необходимо позаботиться о несущей части. Мастера советуют делать фундамент стаканного типа.

Схема подключения приводов для распашных ворот

Для плавного хода ворот используют петли (ищите в комплекте с подшипниками). В зависимости от габаритов конструкции их вешают в количестве 4 – 6 шт. Петли выпускаются металлические и полимерные.

Говоря об устройстве автоматических ворот, стоит рассмотреть варианты заполнения полотна. В каркас вставляют одно из видов полотен:

• сплошное;
• с просветами;
• комбинированное.

Рамку создают из металлического профиля, секции заполнения – из роллетного и алюминиевого профиля, сендвич-панелей, железного штакетника. Для долгой службы металлические элементы грунтуют и красят.

Упоры – боковые и центральные, важный элемент всего сооружения. Они не дают створкам покидать установленные пределы. Упоры имеют вид металлических штырей, которые подразделяются на съёмные и постоянные.

Кронштейны для фиксации электроприводов идут с ними в комплекте. Вразнобой покупать эти товары не рекомендуется, ведь разные производители выпускают их с разными размерами. Поэтому приводное устройство для автоматических ворот и кронштейны не будут соответствовать друг другу.

Покупать ли засов и ручки – решать потребителю. Но эти малозатратные элементы придут на выручку в случае перебоев с электричеством и избавят от необходимости возиться с воротами вручную.

  Продуманный выбор электропривода создает воротам оптимальный режим работы. Хозяину механизм дарит комфортное использование конструкции и современную оснастку. Дерзайте и пользуйтесь автоматикой в свое удовольствие!

Ремонт и техническое обслуживание

При необходимости сендвич-панель, пришедшую в негодность, легко заменить.  Следует периодически оценивать состояние петель и роликов. Они моются и смазываются, если конструкция гремит или появляется посторонний шум. Еще одной проблемой может быть обрыв троса.

Если все работы по установке и обслуживанию ворот велись грамотными профессионалами, можно не опасаться проблем с конструкцией и оборудованием, все неполадки быстро устраняются специалистами. Секционные ворота просты в использовании и надежны, поэтому они пользуются устойчивым спросом, который продолжает расти.

Выбираем электропривод для распашных ворот

Разберем производителей, продукция которых, судя по отзывам, отличается качеством, надежностью, длительным сроком службы.

Doorhan

Отечественная компания-производитель. Начало деятельности ‒ 1994 год. Занимается выпуском, реализацией ворот, входных дверей, автоматики и других комплектующих к ним.

В продаже доступны ворота:

• распашные;
• откатные;
• рулонные.

Компания выполняет индивидуальные заказы на изготовление ворот для промышленных объектов, где длина полотна достигает 20 м.

Весомое преимущество автоматических систем управления «Дорхан» ‒ бесперебойное функционирование даже в сильные морозы при температуре до ‒40 градусов, что не предусмотрено в автоматике импортных производителей.

Пользователи отмечают современный дизайн продукции, продуманность пультов дистанционного управления. Последние с помощью светового индикатора сообщают владельцу, закрыты ворота или нет.

Faac

Один из лидеров рынка по выпуску автоматических систем. Итальянский концерн FAAC Group существует больше 50 лет. Имеет 32 филиала и 80 официальных дилеров в разных странах.

Среди преимуществ его автоматики стоит выделить:

1. Возможность подключения к резервному источнику питания (при отсутствии электричества).
2. Ворота можно открыть вручную. Нужно просто снять блокировку.
3. В наличии подземные приводы, которые не портят дизайн кованых, деревянных ворот. Кроме того, такой привод не занимает места с наружной части створок.

Nice

Появилась на рынке в 1990 году.

В перечень выпускаемой продукции входят:

• автоматические системы управления входными дверями, воротами, роллетами;
• шлагбаумы и комплектующие к ним;
• маркизные системы;
• сигнализации;
• системы видеонаблюдения;
• механизмы для контроля освещения.

Для самооткрывающийся распашных ворот выпускаются три типа привода (принцип их работы описан в разделе выше):

• линейный;
• рычажный;
• подземный (скрытый).

Все приводы изготовлены из высококачественного материала и имеют продуманный дизайн.

Came

Начало деятельности немецкой компании ‒ 1972 год.

Специализация:

1. Выпуск, обслуживание автоматических систем для ворот частных гаражей, ограждений, в промышленных целях.
2. Разработка и реализация систем контроля доступа.
3. Продажа различных моделей сигнализаций, видеонаблюдения.
4. Выпуск систем типа умный дом.

Для распашных ворот приводы представлены следующими сериями:

1. Рычажные. Получили названия Stylo, Ferni, Flex, Fast.
2. Линейные. В продаже доступны Krono, Amico, Ati, Axo.
3. Подземные (скрытые). Реализуются Myto, Frog, Frog-J, Super Frog.

Принцип работы автоматической конструкции

Автоматические системы сегодня представлены широким разнообразием. Несмотря на это их объединяет схожий принцип действия.

• С управляющего устройства по необходимости подается сигнал на основную, контрольную плату.
• Сигнал необходим для того чтобы запустить работу приводного механизма.
• Устройство приводит в действие механизмы, которые открывают створки.

Система автоматического привода состоит из основных элементов:

• Пульт для дистанционного управления, который подает сигнал.
• Принимает сигнал специальный антенный приемник.
• Аппаратура, которая транслирует импульсы.
• Непосредственно сам блок управления.

Более дорогостоящие модели автоматического механизма могут включать дополнительные датчики демонстрирующие состояние изделия. Механизмы, осуществляющие блокировку. Фотоэлементы контролируют прохождения транспорта. При несвоевременном прохождении машины, они могут остановить закрытие. Если улица проезжей части слишком узкая потребуется установка сигнальных ламп, которые будут оповещать об открывании полотна. Набор дополнительных элементов выбирается в индивидуальном порядке.

Особенности распашных ворот

Распашные автоматические ворота с дистанционным открытием в основном используются для оснащения подъездного пути к дому. Они пользуются высоким спросом у потребителей, так как имеют доступную стоимость и отменные характеристики:

• простота монтажа;
• большой ассортимент моделей с разным дизайном оформления;
• высокая степень надежности, обуславливающая долгий срок эксплуатации.

Интересный дизайн автоматических распашных ворот

Материал, использованный для создания распашной конструкции, определяет способность выдерживать отрицательные атмосферные явления – влияние влаги, ультрафиолета, ветра и пыли. Для их производства используются разные виды материалов:

• вагонка;
• профиль из алюминия;
• стальной лист;
• профилированный лист;
• металлические решетки;
• стальные панели.

Распашные ворота из металлического каркаса и дерева

Независимо от вида материалов конструкции в обязательном порядке покрываются составами, улучшающими защитные способности от пагубного воздействия снега, мороза и града. Легкость установки массивных ворот – несомненное преимущество распашных конструкций, но не стоит забывать о необходимости расчищать снег и разбивать лед на подъездной территории к участку и гаражу в зимний период времени.

Автоматические кованые ворота — признак роскоши и достатка

Распашные ворота с дистанционным управлением безупречно оборудованы с точки зрения безопасности эксплуатации. Они комплектуются сигнальной лампой и двусторонними фотоэлементами. Сигнальная лампа со встроенной антенной и кабелем мгновенно начинает светиться во время движения створок ворот. Фотоэлементы внимательно следят за подъездной площадкой: в случае обнаружения любой преграды в виде домашнего животного или любого другого постороннего объекта движение ворот будет прекращено. Таким образом, можно предотвратить столкновение автомобиля с малозаметными во время тумана или ливня объектами на пути.

Стальные распашные ворота из матового металла и полипропилена

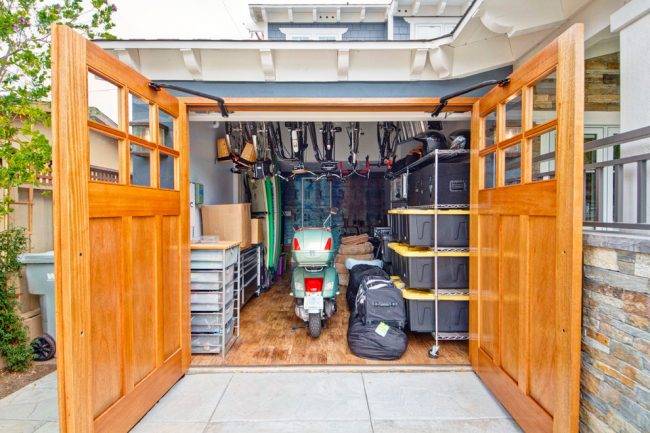

Массивные деревянные ворота в гараже на дистанционном управлении

Автоматика для распашных ворот своими руками

Опубликовал: Виктория Митина 0

Визитной карточкой дома являются ворота. Ведь первое, что видит человек, приходя в гости – это забор, ворота и калитка.

В последние годы все более популярными становятся автоматические ворота с дистанционным открытием распашного типа. Хозяева устанавливают подобные конструкции на гараж, дом и различные помещения. Благодаря практичности и удобству распашных ворот можно не опасаться несанкционного проникновения в дом. Собственники жилья получают возможность быстро открыть ворота, не прикладывая для этого усилий.

Выбор необходимых материалов и оборудования

Автоматика для распашных ворот своими собственными руками — это очень просто при наличии всех необходимых для проведения работ приспособлений. Автоматика состоит из нескольких устройств:

• электропривод,
• пульт управления,
• зубчатая рейка,
• сигнальный светильник,
• фотоэлементы.

Для проведения работ по установке автоматического оборудования необходимо иметь:

• сварочный аппарат,
• пассатижи,
• молоток,
• крепления,
• набор отвёрток,
• электродрель со свёрлами различного калибра,
• несколько разновидностей электропроводов различного сечения и размера.

Все материалы и оборудование можно легко купить в любом строительном магазине.

Подготовительный этап

Автоматика для распашных ворот своими руками устанавливается после соблюдения определённых правил. Чтобы длительно и надёжно эксплуатировался электропривод, следует выполнить следующую последовательность действий, проверяя:

1. Плавность и лёгкость процесса открытия/закрытия створок. Если не соблюсти этот этап, то в скором времени ворота или калитка выйдут из строя, а значит, их нельзя будет использовать по назначению.
2. Наличие достаточного зазора между воротным полотном и дорогой, что поможет беспрепятственному движению. Конструкция должна свободно открываться, при этом она не должна препятствовать проходящим мимо людям и проезжающим транспортным средствам.
3. Наличие пространства, необходимого, чтобы открыть ворота без прикосновения с поверхностями других построек. Дверки должны свободно открываться, чтобы не потерять презентабельный внешний вид и не сломаться.
4. Наличие приваренных деталей к столбам и створкам, при этом сварка осуществляется в горизонтальной плоскости. Проверяется степень качества сварных элементов, чтобы автоматическая система работала в течение длительного срока.
5. Наличие места, необходимого, чтобы прикрепить устройство для автоматического открытия ворот.

Необходимо предусмотреть приспособления, которые ограничивают ход дверей, чтобы при чрезмерном открытии они не сломались. Они привариваются на поверхности столбов или забетонированных в землю закладных.

Способ распахивания ворот

В настоящее время по механизму открывания специалистами выделяется два способа открывания ворот.

Распахивание внутрь

Для конструкции необходимо приобретение линейных или рычажковых электроприводов. Их отличие заключается в необходимости использования боковых конструкций. Если приобретены швеллерные столбы или толстые металлические трубы, то оптимально использование линейных автоматических элементов. Подобный электрический актуатор, или электропривод, стоит очень дёшево, поэтому большое количество людей, желающих установить конструкцию, выбирают именно его. Редко встречаются рычажковые автоматические компоненты, так как они в несколько раз дороже, чем линейные. Установка на бетонные опоры невозможна, поэтому в этом случае используется рычажковая система открывания ворот.

Подготовка ворот и мест крепления

Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надёжных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.

При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне

Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства

Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищённой территории. В проёме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.

На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.

Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.

Подготовка к постройке: чертежи и схемы

Монтаж автоматических ворот следует начинать с составления чертежа. При помощи карандаша на лист бумаги следует нанести схему ворот с учётом размеров. На схеме желательно указать основные размеры деталей.

Габариты автоматической конструкции нужно указать максимально точно. В процессе расчёта следует соблюдать такие требования:

• при въезде транспортного средства в гаражное помещение с каждой из сторон должно остаться минимум 30 см;
• чем больше данный показатель, тем легче будет въезжать на территорию участка;
• ширина должна определяться с учётом вида транспортного средства.

Для обыкновенного легкового автомобиля хватает ширины 2,5 м и высоты 2 м. Для микроавтобуса высота должна составить порядка 2,5 м.

От стандартной распашной конструкции автоматическая отличается лишь наличием привода. На этом этапе следует определиться с видом устройства — будет установлено рычажное или линейное. Если планируется устанавливать раздвижные ворота, то чаще всего используется привод с рычагами. Линейный устанавливается в случае, если от крайней части опоры до петли минимальное расстояние. Если есть промежуток больше 15 см, то целесообразно использовать рычажное устройство.

Схема монтажа автоматики с указанием количества жил кабелей и их сечений

На раздвижные ворота будет оказывать влияние нагрузка от ветра, поэтому важно заранее позаботиться о защите устройств. Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см

Это следует учитывать, так как для установки понадобится место под потолочной конструкцией

Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см. Это следует учитывать, так как для установки понадобится место под потолочной конструкцией.

Схема откатной автоматической конструкции практически ничем не отличается.

Схема расположения элементов автоматических откатных ворот

В данном случае будет необходим лишь один электромотор.

Нюансы выбора автоматических ворот

Первое, что необходимо уяснить перед заказом автоматики для ворот – она устанавливается на очень долгое время, поэтому выбирать необходимо вдумчиво.

Выделим основные ошибки заказчика:

• заключение договора с не проверенными фирмами;
• покупка оборудования без установки;
• отсутствие в договоре пунктов про гарантию и обслуживание;
• заказ установки автоматики отдельно от монтажа ворот.

Интернет пестрит объявлениями о поставке оборудования  для въездных и гаражных ворот, но мало кто из фирм действительно является профессионалом. Перед тем, как наведаться по указанному на сайте адресу обязательно прочтите отзывы не только на самом сайте, но и в поиске, свяжитесь с фирмой, узнайте подробно об автоматике и документации на нее.

Автоматику для ворот лучше всего приобретать у фирм-партнеров производителей техники

Многие компании пользуются именитостью поставляемой техники и не считают нужным следить за качеством предоставляемых ими услуг. Одна из самых распространенных проблем с такими фирмами – отсутствие в договоре пунктов о гарантии и обслуживании техники, вам продают автоматику без каких-либо обязательств.

Отсутствие договора на обслуживание не так критично, как отсутствие гарантии, в первом случае клиент может воспользоваться вызовом мастера для диагностики, а во втором автоматика не подлежит бесплатной замене по браку даже в первый год.

Немало ошибок во время заказа совершают и сами покупатели. Например, решают заказать автоматику через несколько лет после монтажа ворот или настаивают на самостоятельной установке. Обе ошибки могут привести к плачевным результатам, так как стандартные условия для монтажа оборудования не будут соблюдены.

Специалисты Интбест.РФ рекомендуют заказывать ворота, автоматику и монтаж в комплексе, чтобы гарантировать максимально долгий и безремонтный срок службы конструкций, но мы не боимся сложностей и беремся за нестандартные заказы с не меньшим энтузиазмом.
