Как сделать автоматические ворота: выбираем привод

Шпилька для самодельного привода

Тяжёлые ворота нуждаются в приводе с высоким приложенным усилием. Такая работа под силу фабрично изготовленным приводам, но вы сможете создать аналог своими руками.

Основная трудность — найти подходящую шпильку. Стандартные шпильки для привода не подходят: их изготавливают из мягкого металла, поэтому со временем резьба приходит в негодность. Выход из ситуации — самостоятельно увеличить твёрдость металла и число соприкасающихся витков резьбы винтовой передачи.

Увеличиваем твёрдость шпильки

Первая задача решается путём закалки. Нужную температуру каления даёт обычный древесный уголь, он также отчасти науглероживает металл. Сложите горн из кирпича и чугунной решётки, раскалите топливо до полного прогорания углей. Температура закалки — 700–800 °С, что соответствует насыщенному красному цвету металла. Выдержка при такой температуре составляет 13–15 минут, после чего деталь нужно остудить в отработанном масле. Шпилька должна погрузиться полностью и одновременно по всей длине, поэтому распустите стальную трубу по продольному шву, заглушите торцы и используйте этот лоток как закалочную ванну. Шпильку нужно слегка покачивать в масле всё время остывания, затем достать и снова уложить на угли не вытирая, чтобы отпустить металл. Теперь нагрев нужно выполнить до 200–250 градусов, пока металл не станет серым с ярко выраженным образованием окалины. После 3–4 минут выдержки изделие нужно остудить в воде.

Увеличение витков резьбы шпильки

Для изготовления специальной гайки нужно накрутить на шпильку 2–3 стандартные гайки вплотную, но не затягивая. Совместите грани гаек и зажмите сборку в тиски очень прочно. Сварите гайки между собой по всем граням и зашлифуйте изделие с помощью УШМ до прежних размеров.

Вместо сложной процедуры закалки вы можете потратить время на поиск прокатных шпилек и гаек для них. Такой металл имеет все необходимые характеристики. Кроме того, вы сможете выбрать резьбу с трапециевидным профилем: она гораздо прочнее. Также можно найти изделие с более крупным шагом резьбы, что сократит время работы механизма.

Автоматика для рулонных ворот

Рулонные ворота представляют собой конструкцию, состоящую из множества алюминиевых пластин, сцепленных прорезиненным материалом. Во время открытия или закрытия они постепенно разматываются или сматываются. В открытом состоянии пластины размещаются в компактном коробе.

Кроме того, такая конструкция может быть практически не ограниченной по размерам. Инструкция гласит, что ширина рулонных створок может достигать 12 метров, а высота — 10. Потому рулонные ворота часто используются на различных промышленных предприятиях. Комплект рулонных ворот занимает совсем немного места. При этом короб может выходить как вовнутрь, так и наружу помещения. Для обеспечения максимально высокой теплоизоляции алюминиевые пластины, из которых изготавливаются рулонные ворота, делают полыми и изнутри заполняют полиуретаном.

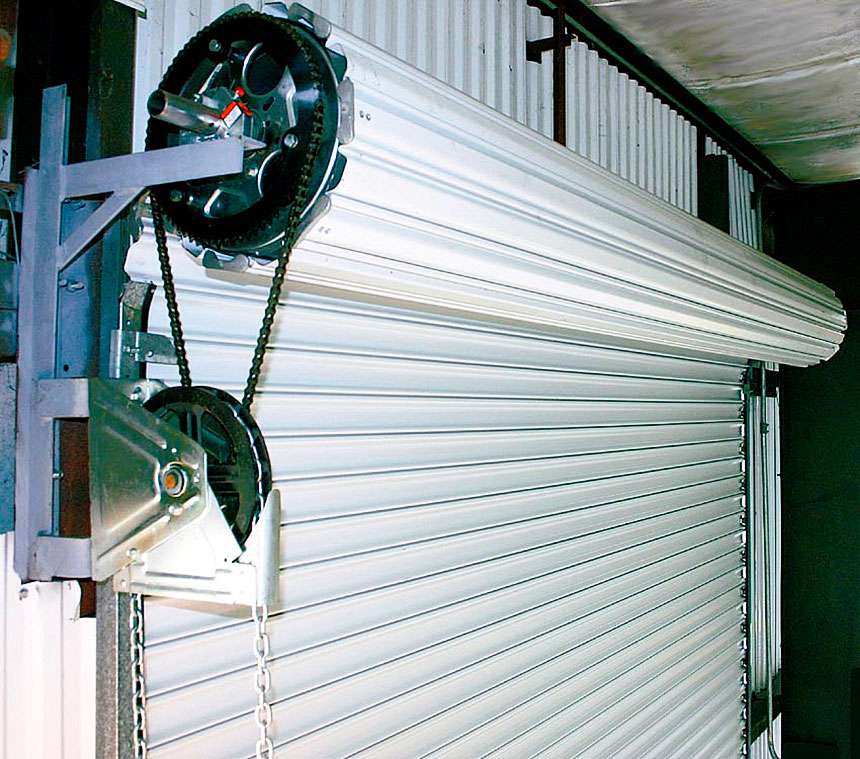

Как правило, автоматические ворота рулонные оснащены электрическим приводом

Изготовление основных узлов самостоятельно

При наличии познаний в схемах кинематики, для изготовления деталей привода можно использоваться средства, которые всегда есть под рукой. С ролью силового агрегата отлично справится мотор от пришедшей в негодность стиральной машинки. В ходе присоединения следует воспользоваться мультиметром, чтобы определить концы обеих пар обмоток, для этого на мультиметре установить режим замера сопротивления. Вал мотора и преобразователя скрепить при помощи муфты.

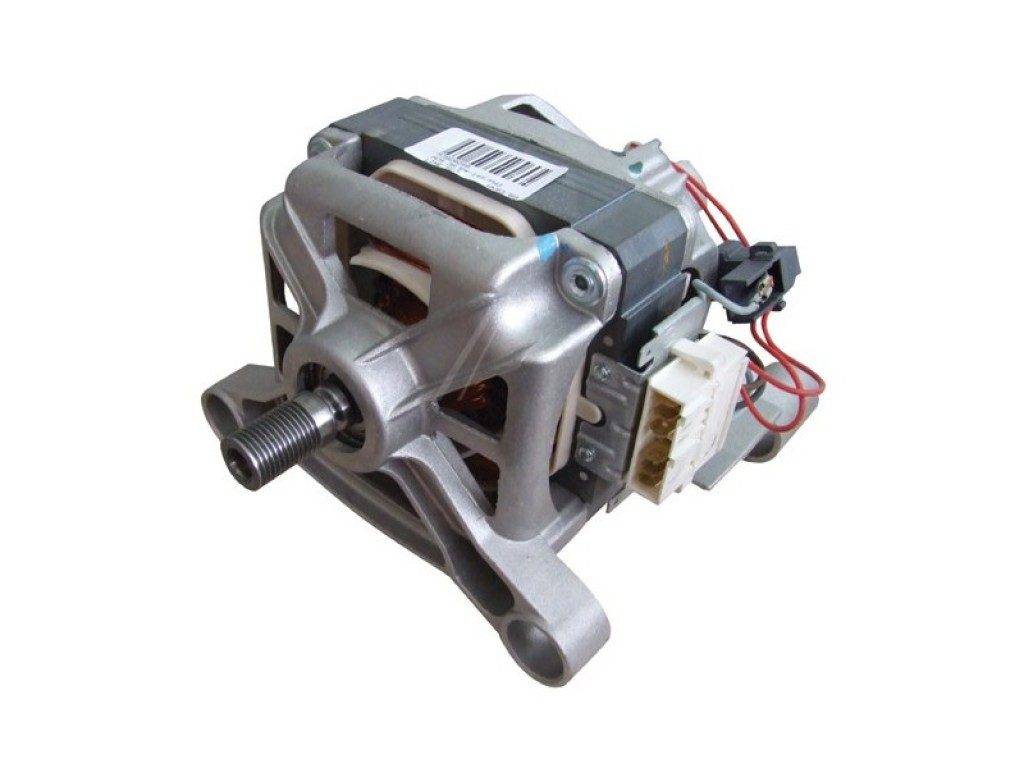

Мотор от стиральной машины LG 4681EN1010.

Вместо редуктора можно сделать ременную передачу. Для точного вычисления передаточного числа надо величину двух радиусов большего шкива, который соединен с ведущим колесом, разделить на диаметр меньшего, который расположен на валу мотора.

Однако этот вариант сопряжен с проблемой изготовления натяжной конструкции для ремня. Вопрос можно решить, если использовать автомобильное колесо натяжения ремня ГРМ

Кроме того, в данном случае необходимо уделить особое внимание конструкции независимого вала, оснащенного радиально-осевыми подшипниками в количестве двух штук. Вал необходимо точно отрегулировать, поскольку он является основанием для установки деталей основных трансмиссий: шкив ременной тяги и приводное колесико

Устройство и принцип работы ворот с автоматикой

Прежде чем установить ворота для гаража, придется разобраться с особенностями разных типов такой калитки.

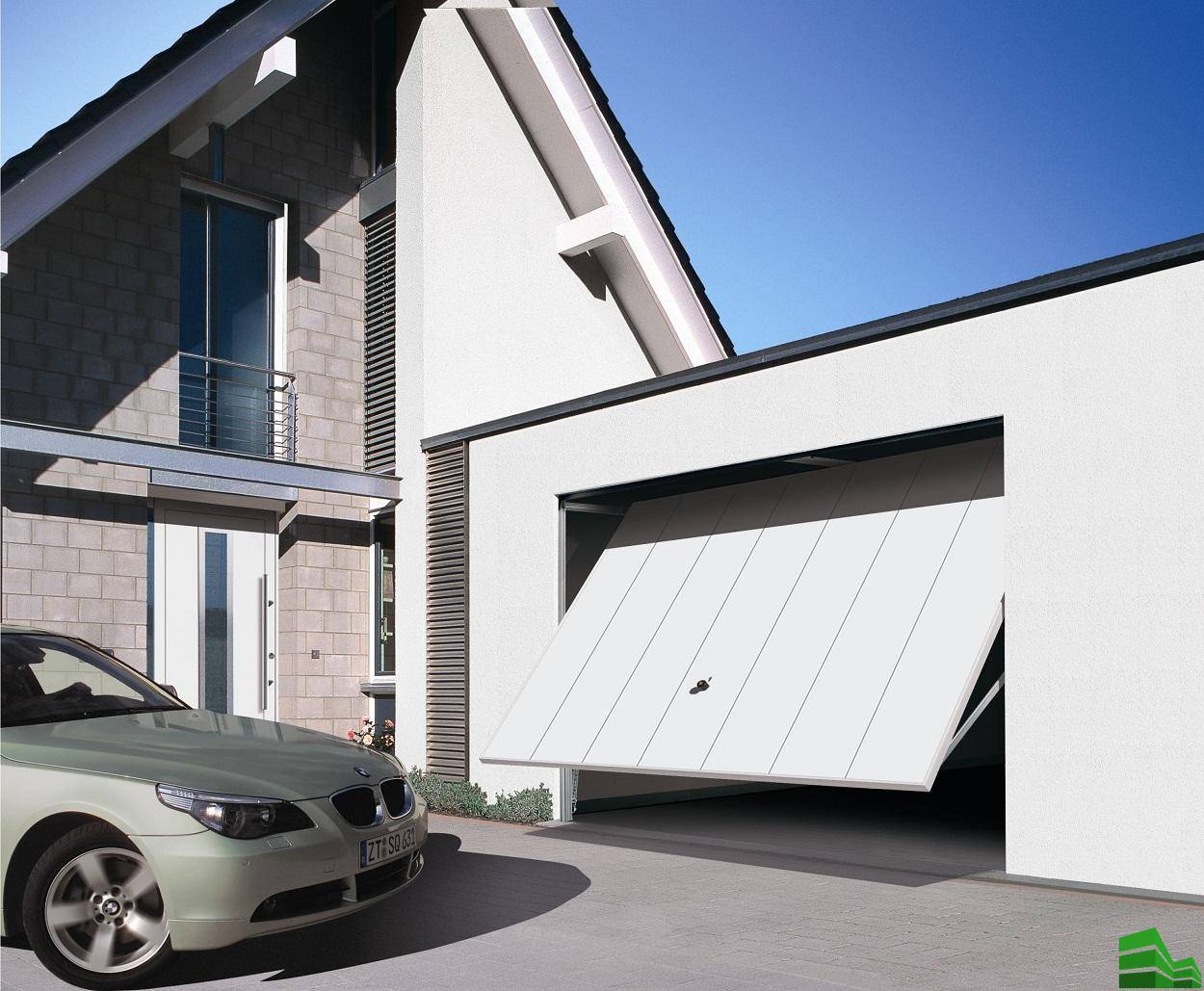

Подъемных

Некоторые путают такие конструкции с секционными изделиями, однако они отличаются створкой. В подъемно-поворотных моделях она полностью закрывает проем. К особенностям подъемного механизма относят то, что он позволяет передвигать полотно в горизонтальном и вертикальном положении. Специалисты советуют пользоваться такими конструкциями, так как они наиболее надежные.

Рулонных

Рулонные автоматические изделия изготавливаются из мягкого полотна, в составе которого имеются алюминиевые пластины. Также конструкция оснащена барабаном, отвечающим за скручивание полотна во время работы. К основным достоинствам рулонных моделей относятся:

• компактность;
• возможность монтажа не только в гаражах, но и других помещениях;
• надежность;
• доступная цена.

Распашных

Распашные модели изготавливаются из двух крепких створок, которые установлены около боковых сторон гаражного проема. Они оснащаются двумя электрическими приводами, которые отвечают за работоспособность всей конструкции. Ворота распашного типа открываются наружу и внутрь гаражного помещения.

Изготовление привода из автомобильных стеклоподъёмников

Лёгкие створки ворот реально привести в движение приводом из доработанных механизмов стеклоподъёмников. Преимущество такого метода в его относительной простоте и почти бесшумной работе привода. Недостаток заключается в ограниченном тяговом усилии, что обусловлено небольшим рабочим ходом механизма.

Имеется два типа конструкции стеклоподъёмников, пригодных для использования в качестве привода ворот:

• роль подвижного элемента играет зубчатая рейка;
• основан на работе зубчатого колеса.

В обоих случаях приводную часть монтируют на металлической площадке, имеющей жёсткое крепление к столбу или забору. При этом металлическая рейка должна двигаться параллельно плоскости ворот и выдвигаться в их сторону.

Механизм подъёмника требует доработки: установки удлинённой металлической тяги для рейки или коленного рычага для зубчатого колеса. Соединения тяги с приводом и воротами, а также двух частей коленного рычага должны быть выполнены в виде вилочного шарнира, по примеру дверного доводчика.

Вы можете обеспечить хорошую подвижность и отсутствие люфта, если одну сторону соединения выполните в виде двух сложенных пластин, зазор между которыми равен их толщине. В этот зазор войдёт пластина второй части шарнира. Оба элемента соединяются пальцем или болтом с самоконтрящейся гайкой.

Основная трудность в применении стеклоподъёмников — найти максимально выгодное положение привода, шарнира и места крепления тяги к воротам. Уверенно сделать это можно экспериментальным путём, сперва выставив ворота в открытом положении и, медленно их закрывая, следить за поведением приводной конструкции. Не забывайте, что после установки механизм нуждается в защитном кожухе.

Как выбрать и установить электропривод

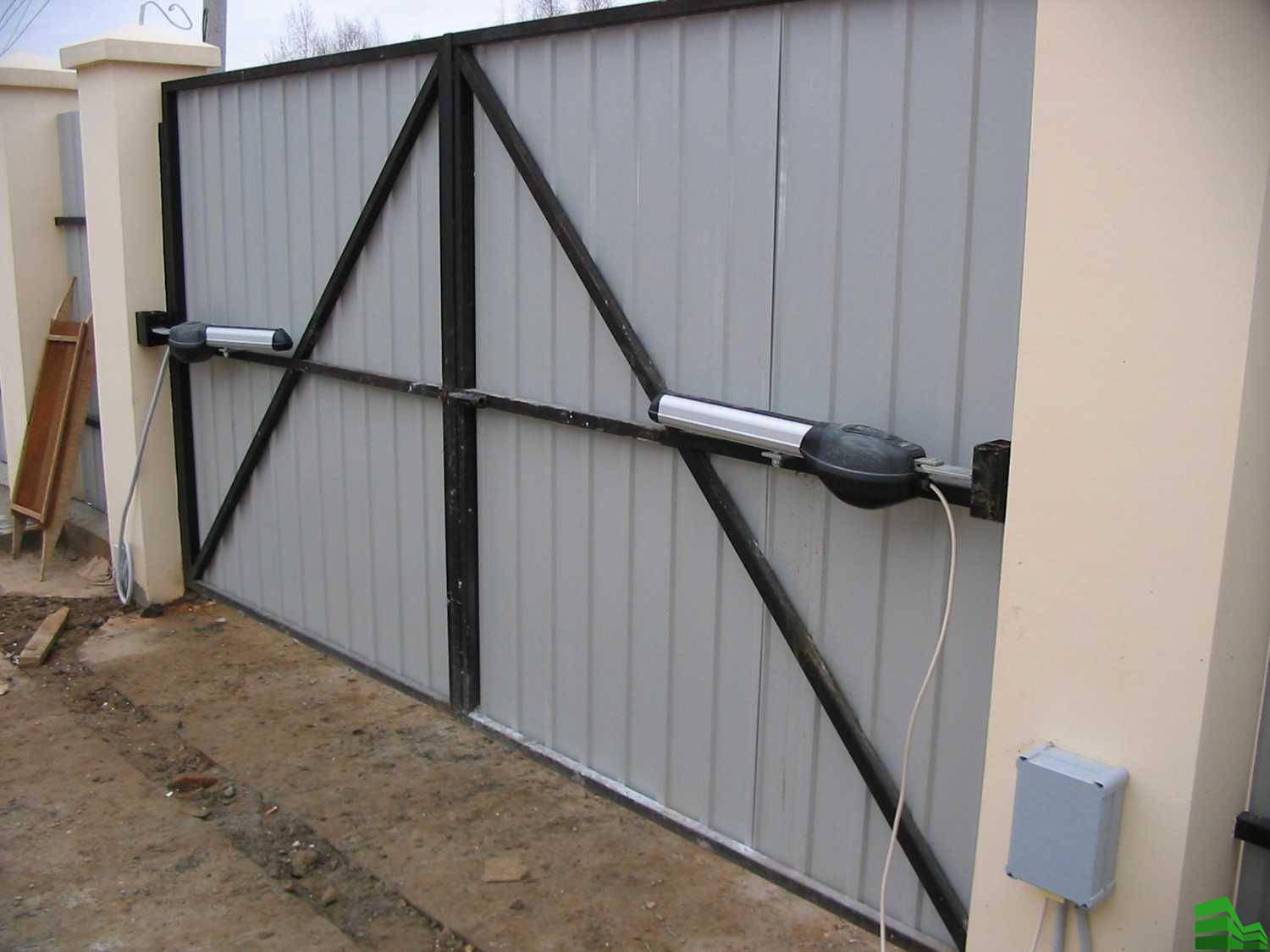

Привод для автоматических распашных ворот

Стандартное распашное изделие становится автоматическим на последнем этапе монтажа. Чтобы сделать правильный выбор привода, нужно учесть:

• Расстояние от внутреннего края опоры до петли. Если оно до 15 см, на ворота подойдет линейный электропривод без рукояток. При расстоянии, больше, чем 15 см, целесообразен рычажный механизм.
• Автоматика должна быть отрегулирована. Проверяется плавность движения обеих створок. Если при открытии прикладывается усилие, его устраняют.
• Полотно не должно иметь перекосов. В противном случае автоматика прослужит до 12 месяцев.

Как сделать автоматические распашные ворота своими руками

Типов ворот на сегодняшний день существует немало, и каждый из них имеет уникальный механизм автоматизации. Своими руками наиболее просто сделать автоматические распашные ворота. Весь процесс разбивается на этапы.

Схема ворот из профнастила

1. Изготовление ворот. Для него берут сварочный аппарат, профильную трубу или уголок, листовую сталь или профнастил, а также разнообразный вспомогательный инструмент. На основном материале делают разметку, основываясь на размерах желаемых ворот. Для получения качественной конструкции учитывают параметры створок и зазор, остающийся меж ними.

2. Сварка прямоугольных рамок с последующим приданием жесткости перемычками. Заготовки обшивают подготовленным материалом. Сборку проводят на ровной поверхности с соблюдением геометрии воротных створок.

3. Воротная рама. Для въездной конструкции она не нужна. В землю внедряют опоры и закрепляют на столбах створки при помощи навесов. Безрамную конструкцию фиксируют при помощи бетона с соблюдением точного расстояния между опорами и четкого вертикального расположения. Если выбором хозяина стала полноценная воротная рама, он должен верно рассчитать длину-ширину и выдержать параллельность линий и диагональ.

4. Установка. Независимо от того, что поставил хозяин – раму или столб, надежное крепление створок обеспечивают точеными навесами с шариками. Распашную конструкцию с рамой собрать не трудно. После помещения створок в «контур» их ровно выставляют и соединяют навесами, используя сварку. При работе с безрамной конструкцией створки ставят и фиксируют при помощи струбцин (зажимов с винтом). Иногда в ходе позиционирования применяют сварку, излишки которой впоследствии обрезают. В конце работы приваривают навесы.

После установки главной конструкции приступают к монтажу автосистемы открывания. Сначала приваривают кронштейны – держатели раздвижного механизма. Крепят их на уровне ребра жесткости с соблюдением горизонтальности и расстояния из сборочного чертежа. Оно предусмотрено для ворот, открытых на 90 градусов.

Комплектующие к распашным автоматическим воротам

Далее занимаются установкой электропривода. Сначала его переводят в ручной режим, для чего пользуются ключом, приложенным к устройству (разблокировка облегчает перемещение штока механизма). После этого шток выдвигают по максимуму и устанавливают механизм на опорные столбы и створки ворот.

После подведения электрических проводов приступают к испытаниям. По мере завершения отладки ворота оборудуют электронным замком. В случае необходимости он поможет открыть конструкцию вручную.

Нюансы выбора автоматических ворот

Первое, что необходимо уяснить перед заказом автоматики для ворот – она устанавливается на очень долгое время, поэтому выбирать необходимо вдумчиво.

Выделим основные ошибки заказчика:

• заключение договора с не проверенными фирмами;
• покупка оборудования без установки;
• отсутствие в договоре пунктов про гарантию и обслуживание;
• заказ установки автоматики отдельно от монтажа ворот.

Интернет пестрит объявлениями о поставке оборудования  для въездных и гаражных ворот, но мало кто из фирм действительно является профессионалом. Перед тем, как наведаться по указанному на сайте адресу обязательно прочтите отзывы не только на самом сайте, но и в поиске, свяжитесь с фирмой, узнайте подробно об автоматике и документации на нее.

Автоматику для ворот лучше всего приобретать у фирм-партнеров производителей техники

Многие компании пользуются именитостью поставляемой техники и не считают нужным следить за качеством предоставляемых ими услуг. Одна из самых распространенных проблем с такими фирмами – отсутствие в договоре пунктов о гарантии и обслуживании техники, вам продают автоматику без каких-либо обязательств.

Отсутствие договора на обслуживание не так критично, как отсутствие гарантии, в первом случае клиент может воспользоваться вызовом мастера для диагностики, а во втором автоматика не подлежит бесплатной замене по браку даже в первый год.

Немало ошибок во время заказа совершают и сами покупатели. Например, решают заказать автоматику через несколько лет после монтажа ворот или настаивают на самостоятельной установке. Обе ошибки могут привести к плачевным результатам, так как стандартные условия для монтажа оборудования не будут соблюдены.

Специалисты Интбест.РФ рекомендуют заказывать ворота, автоматику и монтаж в комплексе, чтобы гарантировать максимально долгий и безремонтный срок службы конструкций, но мы не боимся сложностей и беремся за нестандартные заказы с не меньшим энтузиазмом.

Автоматика для распашных ворот

Распашные ворота – широко распространенная конструкция на территории России. Она повсеместно используется для защиты дачных кооперативов, участков, загородных домов, гаражей и стоянок. Последние годы популярность набирает распашная конструкция с автоматическим приводом, которая сочетает в себе классический дизайн и обновленный функционал.

Полотно распашных ворот изготавливается из различных материалов. Это наиболее гармоничная конструкция с визуальной точки зрения

На вопрос “автоматические распашные или откатные ворота лучше” нет однозначного ответа, так как многое зависит от конфигурации въезда (узкие и длинные въездные группы невозможно оснастить откатными воротами, а распашные требуют много места для хода створок), поэтому прежде чем сделать выбор стоит ознакомиться с характеристиками.

Конструкция имеет неоспоримые преимущества:

1. открываются наружу и внутрь;
2. устанавливаются даже в ограниченном пространстве;
3. бюджетный вариант.

Основным же минусом является ненадежность несущих столбов. Со временем они имеют свойство наклоняться под весом створки, меняя геометрию конструкции и выводя привод из строя.

Оснащая распашные ворота автоматическим приводом, необходимо проконсультироваться со специалистом для разъяснения нюансов.

Типы приводов:

• рычажный (работает по принципу независимого хода рычагов и устанавливается на широкие колонны. Угол раскрытия увеличивается до 120 градусов. Подходит для монолитных ворот с весом створки до 600 кг);
• линейный (по желанию клиента устанавливается вверху, внизу, посередине створок. Для монтажа системы не требуются громоздкие столбы, что экономит пространство. Преимуществом является замедление хода в конце закрывания и открывания, что увеличивает срок эксплуатации. Ворота имеют угол открытия и закрытия 90 градусов.)

Тип механизма:

• электромеханический (с червячным редуктором и электродвигателем);
• гидравлический (используется для ворот шириной створки более 3м и весом более 600кг).

Подземный вариант привода для распашных ворот в настоящее время практически не используется на территории России, однако, является одним из лидеров направления. Подземный привод невидим, поэтому абсолютно не портит внешний вид створок и самого участка. Для защиты от коррозии его помещают в специальный короб, находящийся под петлями створок. Механизм работы практически бесшумен и позволяет открывать ворота до 360 градусов. Конструкция рассчитана на вес створок до 900 кг шириной до 5 метров.

Виды распашных ворот

Окончательная стоимость во многом зависит от того, какие материалы для обшивки применяются в процессе конструирования. Наиболее популярные виды распашных ворот:

• Ворота из поликарбоната и профнастила. Полученное изделие характеризуется наличием минимального веса, за счет чего есть возможность пользоваться электрической системой запирания с минимальным запасом производительности.
• Ворота из сэндвич-панелей. Конструкция обладает сравнительно небольшим весом, на выбор потенциального покупателя представлен широкий ассортимент материалов в зависимости от рельефности поверхности. Полимерная лицевая часть смотрится очень красиво. По мере необходимости, потенциальный покупатель сможет остановить свой выбор на моделях, отделанных под натуральную древесину или камень. Также на выбор предлагается большое количество цветовых решений. Некоторые производители проводят окрашивание по индивидуальному заказу, в зависимости от личных предпочтений своих покупателей.
• Ворота из дерева. Применение такого материала дает возможность добиться максимальной привлекательности внешнего вида, но итоговый вес будет более высоким. После покупки необходимо задуматься над тем, как продлить срок эксплуатации. Высококачественная древесина изначально уже обработана антисептическим веществом на территории производственного предприятия. Тем не менее, для закрепления результатов эксперты рекомендуют дополнительно использовать лак или краску.
• Комбинированные ворота из металла и древесины. Для частной территории это наиболее удачный вариант. При производстве каркаса применяется металлический профиль, к которому затем фиксируется обшивка из натуральной древесины. Отличное альтернативное решение – продукция из древесно-полимерного композита.
• Кованые ворота. Продукция характеризуется более высокой стоимостью, но если потенциального покупателя сильно интересует привлекательность внешнего вида, кованой продукции нет равных. Посредством технологии художественной ковки появляется возможность разрабатывать уникальные композиции в единичных экземплярах.

Это интересно: Автоматическая кормушка для кур своими руками — познаем в общих чертах

Самодельный привод

При большом желании автоматику для ворот можно сделать своими руками. Тот, кто хочет сэкономить средства, может попробовать. Если есть интерес к этому делу, процесс ее сборки своими руками может быть увлекательным. Главным элементом такого электропривода служит механизм спутниковой антенны. Она оборудована червячной передачей, которая заменяет электропривод.

Привод для ворот

В основе системы спутникового телевидения стоит механизм поворотного действия. Он представляет собой двигатель, который можно применить для установки автоматики. Принцип червячной передачи схож с действием электропривода. Этот вариант выгоднее, чем магазинные приводы, так как работает от напряжения в 36 В, тогда как магазинные — от сети 220 В.

Сборка механизма

Для сборки вам понадобится 2 рабочих привода от спутниковой антенны. Выберите приводы с самыми длинными штоками. Также понадобится пульт и трансформатор, мощность которого должна составить от 36 до 40 В.

Пульт служит для закрытия и открытия конструкции. Нужно, чтобы он работал на расстоянии примерно 50 м. Также должны быть 2 брелока, которые можно купить в компании, которая специализируется в сфере охраны.

Собрать привод можно примерно за 6 часов. Для того чтобы автоматика качественно работала, дополните ее токовым реле. Если реле не будет, может перегреться или вовсе сломаться мотор.

Так можно легко сделать привод для ворот при минимальных затратах. При этом, если вы отдаете предпочтение готовой сборке, сэкономить можно на монтаже автоматики своими руками.

Автоматика с выдвигающимся внутренним штоком

Приводы для автоматизации

Исполнительный механизм, приводящий в движение всю систему, может быть разных видов:

• кривошипно-шатунный;
• с винтовой (червячной) передачей;
• с рейкой, зубчатым колесом;
• цепной передачей.

Для распахивающихся створок

Для создания распашной конструкции часто применяют приводы, относящиеся к линейной или рычажной группам. Чаще всего используют первую разновидность, она легко монтируется на распашные двустворчатые ворота, может двигаться в любую сторону. Здесь часто применяются самостоятельные изобретения, имеющие в своей основе винтовые передачи.

Когда полотно ворот навешано на столбы из кирпича или камня, используют рычажный механизм, он нее требует создания определенной точки опоры. Здесь применяют приводы, взятые с автоматических стеклоподъемников.

Автоматика для сдвижного полотна

Автоматика на ворота для сдвижения полотна может использовать устройства заводского производства. Оно будет включать в себя такие элементы:

• привод;
• рейка зубчатого вида;
• блок управления, оснащенный датчиками.

Делаем автоматические гаражные ворота с дистанционным открытием

Чтобы смонтировать подобную конструкцию, очень важно четко следовать прилагаемой инструкции, в противном случае, может быть нарушен ход привода, либо другие важные параметры его функционирования

Моменты, на которые нужно обратить внимание во время проведения монтажных работ:

• обязательная разблокировка приводов открытия перед их привариванием к кронштейнам;
• после установки приводов проводиться обязательная проверка движения створок, их параллельность;
• когда возникают щелчки, подклинивания, иные посторонние звуки во время движения створок, следует найти и устранить их причину. В противном случае срок эксплуатации конструкции сильно сократится;
• когда приводы установлены, выставляют упоры (зарывают в землю, устанавливают на бетонном основании).

Электропривод для распашных ворот

Один из электроприводов для распашных ворот

Каким может быть электропривод, который устанавливается на распашные ворота? Тип приспособления подбирают, руководствуясь размером ворот и стороной открывания, т. е. внутрь или наружу

Кроме своей непосредственной функции «открытие-закрытие» механизм работает как надежный замок при отсутствии электричества, что важно в современных условиях. Независимо от типа автоматики она всегда оснащена опцией аварийной разблокировки, которая позволяет раздвигать створки вручную. Электроприводы, предназначенные для распашных ворот, по способу работы подразделяются на три типа

Электроприводы, предназначенные для распашных ворот, по способу работы подразделяются на три типа.

Червячные. Устройства бытового назначения хорошо обслуживают небольшие конструкции с интенсивностью работы ниже среднего значения. Их название связано с расположением в корпусе штока с резьбой (так называемый червяк). По нему движется каретка, соединенная со створкой. Короткий шток позволяет открывать конструкцию внутрь. Червячные механизмы годятся для эксплуатации въездных ворот при дворах многоквартирных домов или частной жилой собственности с незначительным количеством въезжающего транспорта.

Рычажные. Надежная стальная система упорно противостоит взлому. Привод такого плана эффективен в обслуживании больших тяжелых конструкций. Мощный механизм открывает врата наружу и внутрь.

Гидравлические. Подобная автоматика работает от помпы, создающей давление масла. Гидравлический механизм отличается высокой мощностью, которая необходима для автоматизации нестандартных ворот с повышенной интенсивностью использования. В холодных регионах для нормальной работы гидравлики желательно устанавливать обогревательные элементы, не допускающие стекания масла сквозь сальники.

Подземные. Не популярный вариант, востребованный только при необходимости скрытия автоматики для сохранения внешней красоты ворот. Подземные конструкции дорогостоящие, рядовому потребителю они не по карману.

Какой выбрать электропривод, чтобы для распашных ворот он прослужил как можно дольше? Поскольку червячные и гидравлические устройства являются линейными механизмами, выбор нужно произвести между ними и рычажными двигателями.

Червячный привод для распашных ворот

Зачастую потребитель ориентируется на дешевизну продукта, и при таком подходе ему можно посоветовать линейный привод. При его покупке следует учитывать ширину открываемой створки. Устройства позволяют распахнуть ворота на 2.5, 3 и 5 м. Механизм с максимальными характеристиками специалисты брать не советуют. Оптимальным вариантом будет середина диапазона привода.

Рычажной привод для ворот

Максимально возможный вес ворот, описанный в начале статьи, – ориентировочный показатель. Но пренебрегать ним не стоит, иначе устройство не справится со своей задачей и преждевременно выйдет из строя. Об интенсивности работ также было сказано. Чем внушительнее количество входящих объектов, тем более высокой должна быть интенсивность.

Стоимость устройства – критерий индивидуальный. Однако приемлемой цифрой считается та, которая соответствует условиям эксплуатации и запасу прочности. Продуманный подход продлевает жизнь механизма и экономит финансы.

В условиях постсоветского пространства будет не лишним учитывать площадь всей конструкции. Например, европейцы распашные ворота делают продуваемыми. Наши соотечественники предпочитают глухие конструкции из металла или пластика. Цельность полотна повышает ветровую нагрузку.
