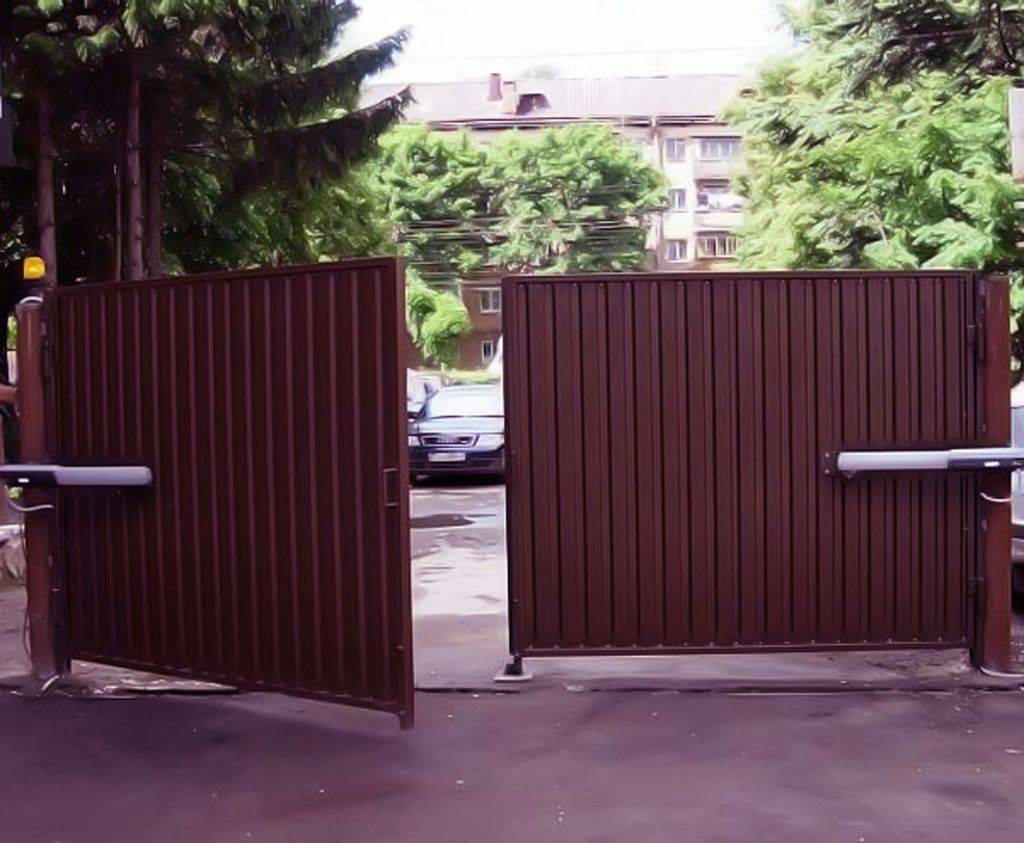

Автоматика для распашных ворот: виды приводов для автоматических механизмов открывания, электроприводы Came и Nice

Монтаж и настройка привода

Стандартные П-образные кронштейны подходят для монтажа привода к столбам или створкам. Они обеспечивают подвижную фиксацию.

Каленые метизы хорошо используются как ось вращения. Оптимально выбирать болты диаметром 8-10 мм.

Не рекомендуется использовать метизные изделия китайского производства. Это объясняется слабым качеством. Мягкая сталь быстро придет в непригодность. Естественно, это сыграет злую шутку с надежностью и безопасностью.

Полезные советы, которые помогут при монтаже и настройке привода:

Электрический двигатель и рычаги лучше монтировать по направлению вниз;
Изначально фиксируют механизм к опорным стойкам, а потом уже к воротным створкам;
После этого приступают к настройке концевых выключателей;
Привод сначала отключаются, а потом только подключают электричество;
Чтобы при резких скачках напряжения, электродвигатель не сломался, устанавливают дополнительное устройство, пресекающее работу электросети;
О передачи напряжения на электродвигатель будет свидетельствовать сигнальная лампочка. Ее лучше установить на заметное место.

Закончив все этапы монтажа, следует проверить, как плавно открывается конструкция и как четко работают концевые выключатели. Для защиты от внешних факторов электродвигатель и редукторы закрывают кожухами.

Плюсы и минусы автоматических распашных ворот

По конструкционному типу автоматические ворота бывают четырех видов:

подъемно-поворотные;
откатные;
секционные;
распашные.

Каждый из них обладает достоинствами и недостатками.

Распашной вариант с автоматикой отличается от стандартных только наличием автоматической системы, с которой они могут открыться и закрыться посредством управления пультом. Плюсы распашного варианта:

для установки могут использоваться ограниченные пространства: ворота занимают много места, но со стороны дороги конструкция не вызывает трудностей с въездом или выездом транспортных средств благодаря минимуму необходимой территории с фасадной части;
при сравнении с остальными типами обходятся недорого;
допускается открывание во внутреннюю и наружную стороны;
разнообразие технических «начинок» (которые интегрируются с учетом каждого нюанса в конструкциях построений);
есть возможность использования любых отделочных и декоративных материалов, чтобы получить в итоге оригинальные ворота;
при желании может быть установлена подсветка, которая будет освещать территорию;
скорость открытия и закрытия лежит в интервале от 12 до 15 секунд;
электрический привод обеспечивает хорошую фиксацию;
низкий уровень шума при работе;
створки блокируются, это обеспечивает дополнительную меру безопасности;
если отсутствует электричество, возможна работа в ручном режиме посредством перевода специальным ключом;
являются надежными, универсальными, долговечными.

Такие системы не лишены из изъянов – отрицательные стороны все же присутствуют:

вариант конструкции является устаревшим;
с течением времени имеют свойство провисать: необходим систематический мониторинг состояния столбов и петель, или же в результате провисания откажет автоматический привод;
система, отвечающая за запирание, – недолговечна;
очень чувствительны к появляющимся препятствиям и легко могут быть деформированы;
установка автоматических распашных ворот требует очень большого внимания, терпения, не приемлет ошибок;
схема установки и подключения к электрическому обеспечению должна в мельчайших деталях соответствовать характеристикам приборов и электросети;
требуются профилактические работы для хорошей работы долгие годы.

Преимущества автоматических распашных ворот

Среди всех положительных характеристик автоматизированных распашных ворот отдельного внимания заслуживают несколько весомых преимуществ:

Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
Моментальное открытие. На распахивание створок уходит около 15 секунд.
Надежная фиксация приводом.
Возможность подсветки придомовой территории.
Надежность, долговечность и бесшумная работа устройства.
Дополнительная безопасность, достигаемая за счет блокировки створок.
Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.

Автоматизировать входную конструкцию хозяин может на своё усмотрение. Производители и цены разнообразны, цели и материальные возможности потребителей также неодинаковы. В ходе многолетней работы доверие покупателей завоевали итальянские производители – Came, Nice, Faac. Компании выпускают качественный надежный товар, простой в монтаже и легкий в эксплуатации.

Для частного использования бренды предлагают несколько наименований электроприводов:

Toona;
Wingo;
Hyppo;
PopKCE.

Покупка автоматики в комплекте дает хозяину возможность осуществить быстрый монтаж и настроить изделие под конкретные условия эксплуатации.

К бюджетным моделям относится китайская продукция. Но не каждая азиатская компания следит за своей репутацией, поэтому шанс столкнуться с некачественным товаром повышается. Цена китайских электроприводов низкая, качество – невысокое. Рано или поздно привод потребует замены, т. к. в большинстве случаев бюджетные модели не поддаются ремонту.

Электроприводы марки An-Motors – это детище отечественной компании «Алютех». Устройства хорошо работают в любое время года и выдерживают зимние отрицательные температуры и высокую влажность. Выпускают их в Китае, но специалисты компании контролируют качество изделий и дают гарантию на хорошую службу.

Параметры, определяющие выбор автоматики

При покупке электропривода и комплектующих устройств следует обращать внимание на ряд основных характеристик:

Максимальные нагрузки – фактор, определенный весом показатель створок, их шириной. Он зависит от материала изготовления каркаса и полотна распашных створок, наиболее популярный и практичный вариант на сегодня – рама из проф. трубы, обшитая профнастилом.
Интенсивность и режим эксплуатации, т.е. частота использования автоматики ворот. Для частного бытового применения достаточно устройства, рассчитанного на 50-процентную эксплуатацию. Для промышленной постоянной эксплуатации берите привод, предназначенный для 100-процентного использования.
Время на открытие створок – срок, за который привод должен полностью открыть ворота (на 90 градусов)

Обычно исчисляется в секундах, важно заранее определиться, насколько быстро Вам надо, чтобы работали ворота.
Угол открывания и максимальная длина хода – определяет комфорт условий и использования, и подбирается в зависимости от конкретных условий ландшафта, проема и прочее.

Автоматические двери CAME:

CORSA RODEO FLY PB1100 FLY PB2100 S 20 Алюминиевые профили S 40 Алюминиевые профили MI 1010 Шнур для антипаники Corsa/Rodeo MI 6030-6040 Система “Антипаника” Corsa/Rodeo MA 7032 Система резервного питания для Corsa/Rodeo MA 7034 Система резервного питания для PB1100 MF 9011 Фотоэлементы безопасности Corsa/Rodeo/FLY MP 8030 Коврик контактный MR 8334-70-90 ИК Радар безопасности MRT 001 Пульт управления радара MA 7012 Электрический замок для Corsa/Rodeo MA 7041 Программатор режимов работы Corsa/Rodeo/FLY SIPARIO MR 8104 Радар СВЧ SIPA 01 Система резервного питания Sipario SIPA 02 Замок электрический с разблокировкой Sipario SIPA 03 Программатор проводной Sipario SIPA 04 Программатор безпроводной Sipario SIPA 05 Плата радиоканала для 001SIPA04 SIPA 06 Плата CLOK Sipario SIPA 07 Дополнительный трос разблокировки Sipario SIPA 08-09 Фотоэлементы безопасности Sipario

Подбор по основным параметрам

Чтобы выбрать максимально подходящий электропривод для откатных ворот, следует очень тщательно проводить оценку необходимых технических параметров, которыми должен обладать электропривод. Только сопоставив условия, при которых будет работать система, можно пробрести действительно качественный продукт, который способен прослужить очень долго и радовать вас своими функциями, тем самым значительно облегчая вашу жизнь на загородном или дачном участке.

В основном, привод устанавливают у воротной створки, состоит он. из электродвигателя с шестерней, редуктора и активного блока управления

Итак, на что вам необходимо обязательно обратить своё внимание:

Погодные условия, возможные в вашем климатическом районе, и при каких условиях должен без проблем работать привод.
Мощность привода, которая является ключевым фактором.
Тип питания для электропривода, от стандартной сети двести двадцать или на двадцать четыре вольта.
Потребность в использовании блока питания.
И конечно, средняя стоимость и на какой ценовой сегмент даже не сетует обращать внимание.

Климатические условия

Начнём по порядку и первым делом рассмотрим погодные условия, которые может выдержать механизм. Если в вашем регионе могут свирепствовать лютые морозы, повышенная влажность и есть риск резкого перепада температуры, то следует выбирать такие электроприводы, которые легко справляются с такими условиями.

Использование в редукторе приводах пластиковых шестерней: 100% гарантия снижения эксплуатационного периода автоматики в 3 раза.

В большинстве случаев они изготавливаются из пластиковых составляющих, которые отвечают за работоспособность. При сильном морозе, даже морозостойкая смазка может начать плохо работать, а для пластиковых шестерней она практически не требуется, так как трение там изначально очень мало.

Мощность привода

Очень важным критерием является номинальный показатель мощности. Его следует выбирать исходя из особенностей конструкции ваших откатных ворот.

Для ворот массой 400-600 кг оптимален привод на 800 кг. А для тяжелых ворот до 1100 кг подойдет модель CAME BK 1200, для легких 300 кг — Doorhan Sliding 300.

Для больших и увесистых проёмов, потребуется достаточно мощный мотор, для маленьких, соответственно требуется небольшая мощность. Если выбрать маломощный мотор для увесистых ворот, есть риск что он быстро выйдет из строя.

Тип питания

Тип питая довольно важный критерий для мощного оборудования, для приводов низкой мощности этот показатель второстепенен. Требовательные конструкции нуждаются в стабильном и сильном питании от сети в двести двадцать вольт.

Если использовать электропривод той же мощности, но на двадцать четыре вольта, то дополнительно вспомогательное оборудование будет очень быстро изнашиваться из-за сильной нагрузки. Так получается, что мощные моторы выбирайте с потреблением стандартной сети, а маломощные с потреблением двадцать четыре вольта.

Приводы 24В используют для установки резервных аккумуляторов, что важно при перебоях с питанием. Но стоит она дороже и чувствительна к сопротивлению

Блок питания необходим только для электрических приводов, работающих от сети двадцать четыре вольта. Он преобразовывает стандартное сетевое напряжение и подаёт уже стабильный вольтаж, который требуется для работы системы.

Ценовой вопрос

Средняя цена, в зависимости от большинства параметров и производителя находится на уровне 300-400 долларов. Системы стоимостью больше чем 500 долларов можно обходить стороной так как они подходят больше для промышленного и очень частого использования.

Виды автоматических ворот

Секционные ворота

Это универсальный тип, подходящий и для установки на предприятии, и для частного применения, для дома или установки в гаражных помещениях, Отличаются высокой надежностью, защищены от воздействий неблагоприятных погодных условий. Могут управляться как автоматически, так и вручную, а механизм рассчитан на несколько открываний в день и обладает большой устойчивостью к серьезным нагрузкам, что позволяет использовать ворота в промышленных помещениях. Функционал ворот может быть расширен благодаря возможности установки в них дополнительных дверных и оконных проемов. Установка автоматики на секционные ворота требует соответствия типу подъема ворот – низкий, высокий или стандартный, наклонный или вертикальный.

Для ворот такого типа подходят цепные и вальные приводы. Вальные приводы более мощные, они необходимы, когда полотно имеет большой вес, а также в случае нагрузок высокой интенсивности. Цепные приводы больше применяются в быту, подходят для ворот с низким и стандартным типом подъема.

Подъемно-поворотные ворота

Оснащены подъемно-поворотным механизмом и могут быть установлены в помещении любого типа, так как отличаются простой эксплуатацией и оптимальным соотношением цены и качества. Их полотно представляет собой цельную конструкцию, занимающую все пространство проема. Принцип открывания прост – перемещаясь по специальным направляющим, ворота меняют свое положение с вертикального на горизонтальное. Поэтому такой тип ворот подразумевает отсутствие каких-либо препятствий на пути движения полотна.

В сравнении с другими типами, подъемно-поворотные ворота не так хорошо сохраняют тепло, а установка подходит только для прямоугольных проемов. Если же произойдет частичная поломка, потребуется полная замена ворот. Кроме того существуют ворота подъемно-гильотинного типа, — в данном случае полотно перемещается по принципу гильотины снизу-вверх по внешней стене помещения.

Откатные или сдвижные ворота

Такой тип конструкции отличается высокой надежностью, стойкостью к погодным воздействиям, и лучше всего подходит для установки в условия ограниченного пространства. Ворота оснащены прочным механизмом, способным выдерживать большие нагрузки.

Автоматика для откатных ворот обычно устанавливается на специальную площадку для привода или фундамент. При выборе привода стоит учитывать вес ворот.

Распашные ворота

Конструкция отличается бесшумностью и легкостью открывания и закрывания, но требует свободного пространства. Теплоизоляция поддерживается за счет пластикового профиля, закрывающего просветы в конструкции. Для распашных ворот производятся приводы двух видов – линейные и рычажные (электромеханические, гидравлические).

Рычажные не боятся мороза, оснащены рычагом, могут открываться и наружу и внутрь. Линейные требуют меньше места для монтажа. При подборе автоматики необходимо учитывать площадь полотна ворот. Кроме того, автоматику распашных ворот необходимо содержать в чистоте, особенно в зимний период, очищать от снега.

Автоматические роллетные или рулонные ворота

Представляют собой гибкое полотно, скатанное в рулон. Конструкция отличается повышенной теплоизоляцией, упругостью и прочностью, большими размерами (бывают шириной до 11 метров, и высотой до 9 метров). При этом ворота достаточно компактны, благодаря способности скручиваться в рулон. Подходят для частного применения, на участках, в домах, гаражах и для крупных помещений, предприятий.

Могут быть смонтированы снаружи помещения и внутри него, а также в оконные проемы — так они не только заменят собой ставни, но и обеспечат безопасность, защищая от проникновения (актуально для жителей частных домов и коттеджей, или живущих на первом этаже здания).

Это интересно: Беседки — разновидности конструкций

Приводы

Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.

Схема привода для ворот

Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю

Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства

К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как:

тип ворот;
ширина створок;
общий вес конструкции.

Но это далеко не всё

Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила

Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.

Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.

Особенности установки приводов при открытии ворот наружу

При подготовке проёма делают закладные. В центре кирпичного столба прокладывают трубу или швеллер (100 х 100 мм) и приваривают арматуру. Затем под профтрубу сечением 60 х 30 выводят закладные (3 шт.) и приваривают петли для створок. Местоположение закладных должно идти вровень с точкой крепления приводов.

После монтажа конструкции устанавливают автоматику. Раму каркаса и закладную столба сваривают с кронштейнами (по 1 шт.). Затем прокладывают целые тщательно изолированные провода и проверяют устройство. При правильной установке створки будут двигаться в нужном направлении. Если механизм работает по-другому, скорее всего, провода перепутаны местами. Погрешность исправляют обязательно, иначе распашные ворота не смогут нормально функционировать.

Распашные ворота – отличный вариант в хозяйстве современного человека. Конструкция может состоять из одного или двух полотен и даже иметь место под калитку. Для экономии финансов конструкцию собирают своими руками, а для более комфортной эксплуатации ее оснащают электроприводом. Устройство работает в автоматическом режиме и при необходимости блокируется.

Выбор компании для монтажа автоматики ворот

Если вы не желаете самостоятельно устанавливать автоматику на дверные системы, или у вас нет опыта для того, чтобы самостоятельно это сделать, имеет смысл привлечь для проведения данных работ специалистов. При этом лучше всего будет обратиться в ту компанию, которая поставляет автоматику, так как её специалисты будут иметь необходимый опыт и знания для производства подобного рода работ.

Лучше всего ориентироваться при выборе не на дешевизну производимых работ, а на отзывы по работе специалистов.

Некоторые компании прилагают к комплекту своей продукции обучающий видеодиск. Такой диск содержит все этапы проведения монтажных работ. В том же случае, когда вы не поняли такой видеоподсказки, вам может оказать помощь специалист круглосуточной горячей линии, что позволит вам самостоятельно выполнить всю работу, не привлекая к участию в ней специалистов. При отсутствии навыков монтажа электрического и механического оборудования лучшим вариантом будет привлечение к проведению монтажных работ высококвалифицированных специалистов, которые обеспечат качественный монтаж и дадут гарантию на определенный срок эксплуатации.

Присоединяйтесь к обсуждению! Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение

Выбираем электропривод для распашных ворот

Разберем производителей, продукция которых, судя по отзывам, отличается качеством, надежностью, длительным сроком службы.

Doorhan

Отечественная компания-производитель. Начало деятельности ‒ 1994 год. Занимается выпуском, реализацией ворот, входных дверей, автоматики и других комплектующих к ним.

В продаже доступны ворота:

распашные;
откатные;
рулонные.

Компания выполняет индивидуальные заказы на изготовление ворот для промышленных объектов, где длина полотна достигает 20 м.

Весомое преимущество автоматических систем управления «Дорхан» ‒ бесперебойное функционирование даже в сильные морозы при температуре до ‒40 градусов, что не предусмотрено в автоматике импортных производителей.

Пользователи отмечают современный дизайн продукции, продуманность пультов дистанционного управления. Последние с помощью светового индикатора сообщают владельцу, закрыты ворота или нет.

Faac

Один из лидеров рынка по выпуску автоматических систем. Итальянский концерн FAAC Group существует больше 50 лет. Имеет 32 филиала и 80 официальных дилеров в разных странах.

Среди преимуществ его автоматики стоит выделить:

Возможность подключения к резервному источнику питания (при отсутствии электричества).
Ворота можно открыть вручную. Нужно просто снять блокировку.
В наличии подземные приводы, которые не портят дизайн кованых, деревянных ворот. Кроме того, такой привод не занимает места с наружной части створок.

Nice

Появилась на рынке в 1990 году.

В перечень выпускаемой продукции входят:

автоматические системы управления входными дверями, воротами, роллетами;
шлагбаумы и комплектующие к ним;
маркизные системы;
сигнализации;
системы видеонаблюдения;
механизмы для контроля освещения.

Для самооткрывающийся распашных ворот выпускаются три типа привода (принцип их работы описан в разделе выше):

линейный;
рычажный;
подземный (скрытый).

Все приводы изготовлены из высококачественного материала и имеют продуманный дизайн.

Came

Начало деятельности немецкой компании ‒ 1972 год.

Специализация:

Выпуск, обслуживание автоматических систем для ворот частных гаражей, ограждений, в промышленных целях.
Разработка и реализация систем контроля доступа.
Продажа различных моделей сигнализаций, видеонаблюдения.
Выпуск систем типа умный дом.

Для распашных ворот приводы представлены следующими сериями:

Рычажные. Получили названия Stylo, Ferni, Flex, Fast.
Линейные. В продаже доступны Krono, Amico, Ati, Axo.
Подземные (скрытые). Реализуются Myto, Frog, Frog-J, Super Frog.

Известные марки

Чтобы выбрать и купить нужный привод для установки на распашные ворота, нужно проанализировать характеристики предлагаемых моделей и их назначение. Наиболее популярные фирмы: Hormann RotaMatic, NICE серии Moby, Hyppo, и Wingo KCE (WG4000), Roger и другие.

Рассмотрим особенности нескольких моделей:

Название	Материал корпуса	Максимальный вес створки и её ширина, кг, м	Характеристики мощности, уровня защиты, тип привода	Примечание
Wingo KCE (WG4000)	Алюминий, покрытый порошковой краской	400 кг, 2 метра	200 Вт, IP 44, привод червячный. Редуктор защищен от воздействия влаги и пыли.	Известная фирма Nice предлагает удобную автоматическую систему приводов для управления распашными воротами от гаража или забора. Система осуществляет до 30 циклов в час без перерыва.
Hormann RotaMatic	Алюминий и пластмасса, покрыты краской	250 кг и 2,5 м	Тяговое усилие 2200 Н, питание двигателя 24 В, IP44, червячный	Привод для автоматических систем с дистанционным управлением. Может работать без подключения к сети электропитания – при помощи аккумулятора. Управление осуществляется пультом.
Doorhan Swing-2500	Сочетание легированной стали и бронзы	350 кг и 2,5 м	Линейный, 280 Вт	Установка только наружная при помощи болтовых соединений. Частота работы до 30 циклов в час. Управление может производиться дистанционно.
Somfy SGS 501	Алюминий и сплавы стали	250 кг и 2,5 м	250 Вт, защита от пыли и конденсата, линейный	Комплект для легких распашных створок. Известные бесшумным открытием и программируемыми настройками. Поддаются ручной разблокировке.
Krono KR300D (аналоги Ferni 1000, Fast, Flex, Ati)	Алюминий	800 кг, 3 м	Питание двигателя 220 В, IP54, 130 Вт	Привод от Came предназначен для промышленных ворот, весом более 700 кг. Эту систему дополняют запчасти с фотоэлементами.
BFT Phobos NL BT KIT	Сталь легированная	1000 кг 5 м	Ток 1,5 А, 40 Вт, питание 24 В	Монтаж может осуществляться как наружным, так и внутренним способом. Управление дистанционное, питание от локальной сети или аккумулятора.
Genius G-BAT 300	Алюминиевая сталь	350 кг и 3 м	IP44, напряжение 220, мощность 280 Вт	Модели дополнены удлиненным штоком, приводы имеют электромеханическое устройство.

Есть также гидравлические модели, представленные LUX G WINTER, механические Faac 412, G-Bat 324 и FT PHOBOS N Kit 24V. Среди отечественных моделей известны ТРУД, ППВ-3МС.

Установка автоматики своими руками

Монтаж начинают с проверки работоспособности створок и сбора инструментов:

Дрель;
Рулетка;
Молоток;
Изолента;
Шуруповёрт;
Плоскогубцы.

Если петлю и внутренний край столба разделяет расстояние 15 и менее сантиметров, на распашные ворота ставят линейный привод. При большем расстоянии входной группе необходимо рычажное устройство. Если механизм будет крепиться на бетонное или кирпичное основание, его следует укрепить. Для продления срока службы линейного изделия в процессе монтажа оставляют небольшой запас на ход штока (хотя бы 1 см). Затем проверяют плавность движения и смотрят, не мешают ли механизму упоры или спецавтоматика с концевыми выключателями.

Установка привода автоматики на распашные ворота

С электрической частью оборудования работают строго по инструкции. Настраивают концевые выключатели или непосредственно на плате выставляют время работы створок, если будут применяться упоры.

Линейные приводы

Устройство работает от вращения винта двигателем через редуктор. Движение происходит вдоль направляющей, отчего энергия вращения механизма преображается в линейный ход гайки. Деталь открывает конструкцию. Плавность и долговечность линейного привода зависит от замедления двигателя в конце работы. Это должно происходить до реакции конечного выключателя. Если двигатель работает именно так, приводное устройство порадует долгой функциональностью.

Рычажные приводы

Оборудование обеспечивает входной группе плавность и прочность. Работает оно благодаря двигателю, который передает энергию через редуктор. На вертикальном валу задерживается кривошип, перемещающий створки через рычаги. Приводы оснащены конечными выключателями и датчиками контроля оборотов двигателя.

Гидравлика

Автоматика гидравлического типа функционирует от реверсивного гидравлического насоса, двигатель которого перемещает раствор в гидроцилиндры. Они и запускают ворота. За безопасную работу оборудования отвечают датчики. Механизм отличается высокой надежностью, но и цена его не мала.
