Беседка из металлической трубы своими руками

Необходимые для работы инструменты, материалы

Для создания садовой беседки из металлического профиля своими руками нам понадобится инструмент:

• Лопата штыковая и совковая;
• Ручной бур;
• Ящик или другая емкость для смешивания бетона;
• Сварочный аппарат;
• Шуруповерт;
• Дрель или перфоратор;
• Набор сверл;
• Кисть;
• Струбцины;
• Уровень;
• Рулетка;
• Металлический угольник;
• Болгарка.

Из материалов:

Для фундамента (в нашем примере это будет столбчатый) потребуется:

• Щебень;
• Цемент;
• Песок;
• Куски асбоцементной трубы;
• Куски арматуры.

Для изготовления стоек потребуется квадратная профильная труба с толщиной стенки 2,5 мм и сечением не меньше 50 х 50 мм.

Для перемычек, элементов навеса пойдет квадрат 25 х 25. Для перил лучше взять трубу прямоугольного сечения с шириной равной профилю стоек, а высотой 20 — 25 мм.

Чертежи с размерами

Перед сборкой следует сделать подробные эскизы конструкций: схема (чертежи, размеры, детализация) поможет правильно рассчитать количество материала. В качестве образца можно использовать беседки, которые имеются в продаже в строительных фирмах. Чаще всего это варианты нетрадиционной формы: арки и полуарки, пятиугольник, трапеции и пр. За основу можно взять и конструкцию простой 4-6-угольной садовой постройки классического типа.

При составлении чертежа важно определить высоту внутри сооружения, чтобы человек мог стоять выпрямившись. Лавочки в нестандартных беседках часто располагают возле коротких стен или скатов арки. Над сиденьями должно оставаться не менее 1 м до металлоконструкций, чтобы исключить травмы

Над сиденьями должно оставаться не менее 1 м до металлоконструкций, чтобы исключить травмы.

Особенности сборки беседки

Составив проект перейдем к практике. Разделим весь процесс на несколько этапов

1. Подготовка площадки: земельные работы, заливка бетона
2. Сборка каркаса: сварочные работы, монтаж, малярные работы
3. Облицовка. Зависит от типа беседки: полная упаковка включаю окна и двери или только обшивка парапета и крыши

Выбор материалов и инструмента

Рассмотрим перечень материалов для обычной беседки:

• Профильная труба. При чем размеры варьируются от размеров самой беседки
• Обшивочный материал. Дешевле всего использовать поликарбонат, но при желании можно использовать другой какой понравится
• Лакокрасочные материалы. Желательно выбирать специализированную краску для металла
• Материалы для замеса бетона: цемент, песок и щебень
• Если вы решите заливать стяжку для пола, то вам потребуется арматура сечением в 12 мм.

Так как сваривать метал все равно придется вам понадобится сварочный аппарат. Если в конструкции есть изогнутые детали, то еще понадобится трубогиб. Из обычных инструментов пригодятся: молоток, пила и/или ножовка, кисточки для краски, болгарка, уголок и рулетка.

Заливка фундамента и стяжки

Для того чтобы беседка из металлопрофиля была удобна в эксплуатации нужно сделать качественный пол и выполнить следующие шаги:

• Обозначаются границы площадки для фундамента
• Ровным слоем убирается примерно 20 сантиметров земли
• Пятисантиметровый слой песка и грануляции утрамбовывается при помощи воды
• Установка опалубки 15 – 20 сантиметров над землей.
• Распределение арматуры по котловану в виде решетки(как на фото). Помните, что для долговечности сетки нужно стягивать прутья проволокой, а не сваривать.
• Все это заливается бетоном чтобы над сеткой было минимум 15 сантиметров бетона. Стяжка должна быть ровной под уровень – это будущий пол.
• Сняв опалубку, по краям стяжки выкапываются ямы в глубину до метра и количеством равным тому сколько будет опорных стоек.
• Под уровень в центр ям ставятся столбы из выбранного металла.
• Ямы также заливаются бетоном

Монтаж каркаса

После завершения работ с бетоном наступает очередь сборки каркаса. На высоте 5-10 сантиметров от пола по периметру приваривается одна жила и вторая на высоте примерно 100 – 1500 сантиметров. Естественно, в месте расположения дверей остается проем. Третьим уровнем обвязки становится монтаж балок верхнего пояса(тут уже проем не оставляем).

Сборка ферм крыши и их монтаж

Даже если помещение планируется не большое двускатная крыша поможет упростить его обслуживание в будущем. Фермы лучше всего сваривать на земле предварительно рассчитав их размер. После сборки модулей, они поочередно устанавливаются на крышу. По возможности выполняйте работу с напарником, который будет контролировать правильность сборки в то время как вы будете выполнять сварку. Полностью все элементы крыши соединяются между собой посредством сварки. Если у вас беседка с мангалом постарайтесь позаботится о том, чтобы вытяжка для мангала не испортила эстетику крыши и качество ее сборки

При раскройке кровельного материала также важно это учитывать

Обшивка беседки из металла своими руками

После того как каркас полностью в сборе его нужно погрунтовать и покрасить. Когда краска высохнет можно переходить к финальной стадии – облицовке или креплении поликарбоната своими руками. Решив работать с поликарбонатом, заранее нужно просверлить отверстия для крепления. Разметив и разрезав на нужные куски обшивку, высверливаются отверстия для монтажа

Для этого также нужно рассчитать расположение отверстий. В итоге все скрепляется при помощи болтов. Помните, что при монтаже поликарбоната важно оставлять тепловой зазор, чтобы при расширении материала, когда на улице будет жарко, он не лопнул от чрезмерной затяжки. Шестигранные беседки из металла имеют крышу из треугольников по количеству углов. Их монтаж отличается от обычной, только формой поликарбоната

Металлическая беседка хоть и сложнее в таком виде, но за то гораздо красивее. На крышу и парапет можно поместить узоры, которые будут добавлять эстетичности и настроения общей постройке.

Пошаговая инструкция строительства беседки

Собираясь строить беседку самостоятельно можно использовать разное сочетание материалов. Ниже приведены этапы изготовления и фотографии двух самых популярных конструкций.

Комбинированный вариант: поликарбонат + дерево

Для такой постройки необходимо будет возвести столбчатое основание, а уже затем приступать к сборке каркаса.

Порядок работ выглядит следующим образом:

1. Участок выравнивается. Выполняется разметка.
2. Согласно проекту по периметру конструкции роются ямы глубиной до метра (все зависит от типа почвы), шириной до 50 см.
3. На дно ям засыпается 10 см слой песка и щебня.
4. Деревянные столбы, предварительно обработанные антисептиками, устанавливают в эти проемы. Для лучшей гидроизоляции постройки часть опоры, которая будет бетонироваться, оборачивают рубероидом.
5. Столбы заливаются раствором. Их ровность проверяется уровнем.
6. Высыхать фундамент будет в течение недели. За это время его нужно смачивать водой, чтобы он не дал трещин.
7. Следующий шаг – монтаж лаг. Для этого лучше взять брус 5*15 см. Лаги устанавливаются горизонтально через каждые 40–50 см.
8. Выполняется настил пола из деревянных досок, ранее обработанных защитными средствами. Крепление – саморезы.
9. Создание односкатной крыши. Выполняется верхняя обвязка брусом.
10. На краях опор выпиливаются пазы, в которые должен зайти брус для соединения всех стоек. Крепление – гвозди или саморезы.
11. Устанавливаются несущие стропила.
12. Делается обрешетка.
13. Верх беседки нужно покрыть поликарбонатом.

Для открытой конструкции можно вместо стен сделать небольшое ограждение или забор, украсив элементами ковки, а внутри установить стол с лавочками.

Каркас из профильной трубы + обшивка поликарбонатом

По отзывам строителей, такая крытая конструкция будет прочной и прослужит не один год. Для монтажа каркаса следует использовать металлические трубы, уголки.

Фото: каркас из профильной трубы готов

Все основные работы проводятся в следующей последовательности:

1. Участок размечается. Выделяются места под опоры.
2. Необходимо вырыть ямы в диаметре до 10 см, глубиной до метра. Их количество указывается в проекте.
3. На дно укладывается 20 см песка и щебня и утрамбовываются.
4. По уровню выставляются трубы и под них делаются распорки из бруса. Бетонируются.
5. Когда раствор полностью застынет, можно приступать к нижней обвязке.
6. К закрепленным трубам привариваются уголки из металла и уже сверху них монтируются деревянные лаги на болтах.
7. Привариваются элементы верхней обвязки.
8. Каркас кровли лучше создать на земле и уже готовом виде приварить к основной конструкции.
9. Металлические части постройки обрабатываются антикоррозийными средствами.
10. Выполняется настил пола обрезными досками либо заливка стяжкой и кладка плитки.
11. Предварительно листы поликарбоната режутся на нужные размеры. Крепятся к крыше на саморезы с термошайбами. В места стыков наносится герметик.

В такой беседке можно установить мангал или барбекю. В целях пожарной безопасности заливается бетонный пол толщиной не меньше 40 см. А участок вокруг отделывается огнеупорными материалами.

Возведение беседки с печью

Фото: мангальный комплекс под навесом

В поликарбонатной беседке допускается установка печи или других приспособлений для приготовления пищи и обогрева. Однако такое сочетание требует соблюдение нескольких важных рекомендаций. Среди них:

1. Выбирая место под сооружение, нужно учитывать розу ветров и будут ли примыкать деревья, кустарники к конструкции. По правилам удаленность постройки от соседнего участка и деревьев должна быть не менее 5 м.
2. Под печь необходимо укладывать отдельный фундамент, а участок вблизи топки обшить огнеупорными материалами.
3. Для отделки можно использовать натуральный камень, облицовочный кирпич, плитку.
4. Установка печи проводится до монтажа поликарбоната.

Примеры проектов

По сути, все беседки делаются по похожей технологии. Вначале сооружается каркас, а потом его обшивают листами поликарбоната. Так как этот материал очень легкий, вы сможете переносить конструкцию в нужное место без особых проблем.

Если покупать готовые конструкции, то вместе с установкой они обойдутся вам не менее 24 тысяч рублей. Дешевле будет собрать конструкцию самостоятельно: если использовать подручные материалы, то затраты будут менее 5к рублей.

Примеры цен на готовые конструкции

Сварная беседка

Конструкция в сборе

Сварные варианты конструкций имеют цельный каркас, в котором сделаны сразу все элементы, включая лавочки и стол для беседки. Остается только установить его на надежное основание и обшить подходящим материалом.

Если у вас есть сварочный аппарат, вы можете сделать металлокаркас, используя приведенные ниже чертежи беседок из поликарбоната своими руками, либо заказать по ним конструкцию в мастерской.

Чертеж простой беседки

• На чертеже показан популярный бюджетный вариант беседки вместимостью до 8 человек. Цена её изготовления не превышает 5 тысяч рублей при самостоятельной сборке. Главной статьей расходов станут стальные профильные трубы 25*25*2 мм, которых потребуется почти 50 метров.
• Крыша сделана в виде арки, поэтому трубы для нее вам, скорее всего, потребуется заказывать на металлобазе. Она сделана из трубы с закруглением 3 метра. Размеры конструкции в основании: 160*197 см, высота до верхней точки 210 см. Стенки установлены под углом 75 градусов.
• Внутри к стенкам приварен каркас лавочек, по центру установлен столик.
• Сборка труб делается сплошной сваркой по ГОСТ 5264 с помощью электродов Э42.
• Пол, столик и лавочки обшиваются струганной шлифованной доской 25*125 мм.
• Деревянные элементы покрываются антисептиком, и окрашиваются эмалью ПФ-133 по грунту ГФ-021.
• Листы обшивки крепятся на крышу беседки саморезами через резиновые прокладки, солнцезащитной стороной кверху. Нельзя жестко прижимать их к каркасу. Дополнительно вы можете обшить также и стенки от ветра.
• Ниже представлен упрощенный вариант беседки. По сути, он состоит из двух лавочек, которые и являются несущими элементами для крепления крыши. К лавочкам приваривается дуга и крепится 1 лист поликарбоната.

Лавочки с навесом

Простая прямоугольная беседка

Следующий вариант имеет простую форму, и хорошо подойдет для небольшого дачного участка. Он был сделан из имеющихся подручных материалов, но в тоже время результат получился достаточно красивым.

Крыша сможет выдерживать большие снеговые нагрузки зимой, и она является продолжением гаража, в итоге не потребовалось строить 4 стенки.

Внешний вид готовой конструкции

Из материалов использовались старые трубы, цемент, металл, поликарбонат и минимум древесины. Опорные столбики сделаны из канализационных труб 90 мм, а верхняя обвязка из профильной трубы 20*40 мм.

Стропила сделаны из профильной трубы 50*50 мм.

• Пол заливается бетоном на утрамбованную подложку из песка и щебня. Состав смеси: 1 часть цемента, 3 песка, 4 щебня.
• Затем пол нужно пожелезнить, высыпая сухой цемент на поверхность, и затирая его мастерком.

• На стропила укладывается перпендикулярная обрешетка из досок 30 мм, и кровля покрывается профлистом. Для неё лучше не использовать поликарбонат, так как внутри будет тогда жарко, он очень хорошо пропускает солнечные лучи.

• Вся металлоконструкция покрывается специальной краской по ржавчине.
• Поликарбонатом обшиваются стены вверху под крышей, и внизу до уровня перил.
• Соты на торцах закрываются скотчем и пластиковой насадкой, чтобы внутрь ничего не попадало.
• Листы крепятся на саморезы с прорезиненными шайбами. Отверстия сверлятся большего диаметра, чем ножка самореза.

Главным плюсом такой постройки является то, что вы можете повесить прозрачные шторы из ПВХ или сеточку на открытые участки, и полностью защититесь от комаров на улице.

Проект постройки с округлой крышей

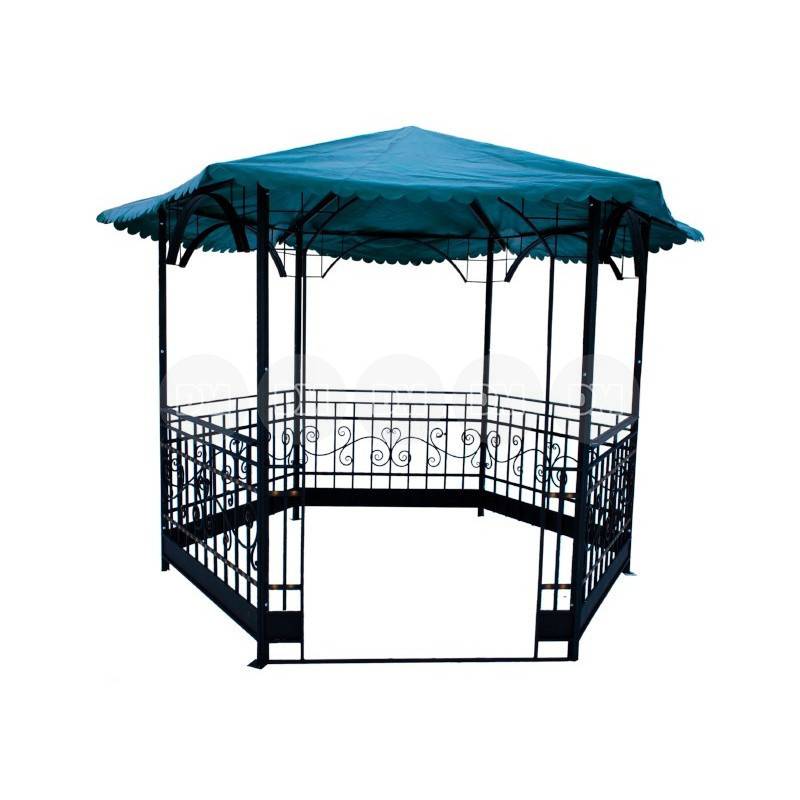

Шестигранная беседка

Следующая постройка имеет красивый внешний вид шестиугольной формы. Размеры: 2,9*2,6 м (диаметр 2,9 м, площадь – 5,1 м). Вход имеет размеры 970*2090 мм, а общая высота составляет 3 метра.

• «Скелет» конструкции изготавливается из стального прокатного профиля. Стены остаются открытыми и окрашиваются после сборки, но вы можете также закрыть их при желании.
• Каркас устанавливается на готовый железобетонный фундамент или ровное основание из дорожной плитки или асфальтобетона.
• Кровля покрывается сотовым поликарбонатом.

Чертеж беседки из поликарбоната вы можете посмотреть на фото:

Чертеж размеров каркаса, вид сверху

Чертеж с размерами

Преимущества используемых профильных трубопрокатных заготовок

Размеры беседок из профильной трубы могут быть очень разными: от небольшой до габаритной постройки. Проф. труба позволяет воплотить любую фантазию мастера.

Профильные трубы стали очень популярными строительными материалами, построить из них совсем не дорого, они удобны в применении, надежны и служат длительное время.

Заготовка любого профиля является жесткой и прочной. Ее вес намного меньше, чем у аналогов другого вида сортамента металлопроката. Из всего этого проявляются такие достоинства данного изделия:

• легкость перевозки стройматериала для строительства;
• широкие возможности для разработки формы будущего строения;
• простота ухода.

Этапы возведения беседки из металлической профильной трубы

Строительство беседки из профильной трубы на даче не займет много времени. Основные этапы возведения дачного сооружения:

1. Выбор места и создание проекта.
2. Подготовка инструментов и материалов.
3. Строительство каркаса, обвязка.
4. Настил кровли.
5. Монтаж, отделочные работы.

Схематическое изображение дачной беседки, которую можно легко построить своими руками

Выбор места и создание проекта

1. Перед тем как сделать беседку из профильной трубы, необходимо определиться с месторасположением сооружения. Мастера рекомендуют выбирать участок на небольшой возвышенности.
2. Рабочую территорию очищают от мусора, сорняков, растений, снимают верхний слой грунта.
3. Далее определяются с типом конструкции беседки (прямоугольная, квадратная, двускатная, односкатная и т. д.) и делают проект будущей постройки. Ее схематично зарисовывают на бумаге, отмечая размеры самой беседки и составляющих соединительных и декоративных элементов.

1. Следующий шаг подготовительных работ — разметка территории. На участке земли при помощи колышек и веревки отмечают углы беседки, места расположения опорных столбов.

Строители рекомендуют указывать на чертежах размеры абсолютно всех элементов и габариты конструкции — так проще рассчитать количество необходимого материала, подготовить место

Подготовка инструментов и материалов

Перечень материалов и инструментов зависит от типа конструкции беседки. Ниже представлен список необходимого строительного инвентаря, который понадобится для возведения дачной беседки из металлического профиля:

• болгарка;
• сварочный аппарат;
• дрель по металлу, набор сверл;
• лопата или бур;
• веревка и колышки для разметки;
• гидроизоляция;
• антикоррозийный раствор, грунтовка;
• металлические уголки, швеллер;
• раствор бетона.

Для сборки опорных столбов конструкции понадобятся металлические профильные трубы с квадратным сечением. В качестве горизонтальных направляющих используют круглые профили. Если планируется соорудить беседку из круглых труб, то оптимальным вариантом будет навес с обвязкой по периметру из поперечных профилей меньшего диаметра.

Для настила крыши можно использовать поликарбонат, металлочерепицу, тент, ондулин и др. — все зависит от предпочтений и мастерства строителя.

Пример беседки, выполненной из алюминиевого профиля и сотового поликарбоната

Строительство каркаса

1. Согласно разметке и чертежу беседки из профильной трубы в местах расположения опорных стоек делают небольшие лунки.

Диаметр лунки для установки стоек — 30-40 см, глубина — 50 см.

1. Опоры опускают в ямки, предварительно обмотав гидроизоляцией для защиты от коррозии, заливают раствором бетона.

Чем больше размеры беседки, тем большее количество опорных стоек необходимо

1. После установки опорных столбов приступают к сборке каркаса. К верхней и нижней части стоек приваривают горизонтальные направляющие и диагональные распорки. Срезы обрабатывают напильником.

Из профиля можно делать не только беседки. На дачных участках часто встречаются гаражи, навесы, сараи, теплицы, выполненные из профильных труб.

Настил кровли

Когда каркас беседки из профильных труб собран, делают стропильную систему для будущей крыши. Для навесов со скатной крышей угол наклона металлических стропил не должен быть более 15 градусов.

Стропильная система имеет вид обрешетки с поперечными профилями, соединенными между собой, на которую укладывают кровельный материал. Для плоской кровли будет достаточно монтажа только металлических балок. Работа по установке крыши для шестигранной беседки более трудоемкая — все стропила крепят вокруг осевой стойки.

Кровельный материал крепят максимально надежно, в противном случае конструкция может не выдержать порывов ветра или атмосферных осадков

Монтаж, отделочные работы

После завершения всех работ приступают к отделке и декорированию готовой беседки. Снаружи стены обшивают поликарбонатом, с внутренней стороны — обычной фанерой, можно сделать деревянную или металлическую обрешетку. Многие высаживают вокруг беседки вьющиеся растения, кустарники.

Вариантов декорирования готовой беседки масса — все зависит от возможностей, фантазии и желаний мастера.

Беседка из металлопроката фото инструкция

А теперь посмотрим на те фото и чертежи, что позволят нам создать самостоятельно из профильной трубы прочную и красивую постройку, а также проведём ревизию необходимого инструмента. Все-таки сталь, это не берёза. Дедовским топором с ней не обойдёшься.

Список инструмента приведен выше, если чего-то не хватает, его необходимо приобрести, одолжить или взять в аренду.

А теперь найдите подходящую забетонированную площадку (или предварительно изготовьте таковую) и принимайтесь за работу. И чтобы не тратить лишних букв, а также сделать подачу материала более лаконичной разобьём процесс изготовления беседки на этапы и каждый из них снабдим наглядной иллюстрацией.

1. Чертим прямо на местности правильный восьмиугольник с радиусом 1800 мм и изготовляем из профильной трубы сечением 60×40 мм по его периметру стальной контур, с углов которого поднимаем восемь стоек высотой все те же 1800 мм, но уже из профиля 60×30 мм. Точность проводимых работ контролируйте уровнем или отвесом.
2. Чтобы придать стойкам жёсткости обвяжите их в торцевой части поясом из трубы 40×20 мм. Для работы вам необходимо будет вырезать 8 фрагментов, каждый длинной в 1345 мм.
3. Следующий этап – лаги пола. Для их сооружения вновь понадобится прокат сечением 60×40 мм и наша схема.
   Работайте строго по рисунку, ведь эта замысловатая раскладка является не только основой дощаного настила, но и опорой для скамеек.

А теперь, собственно, немного и о самих лавочках. Начинать их монтаж следует с перемычек, которые нужно расположить на высоте 400 мм. Потом добавить к ним центральные опоры. И наконец, ориентируясь на них, прикрутить к стойкам боковые «геобразки». Подробности на схеме.

• Отступив на 225 мм выше плоскости скамейки, приварите между стойками четыре ряда квадратной трубы 20×20 мм, соблюдая между ними шаг в 50 мм. Это многофункциональный элемент. С одной стороны плоскость для крепления досок спинки, с другой обвязка жёсткости. Тоже что и раскосые.
• Пора заняться крышей. Для ее стропил возьмите профиль 40×30 мм и длиной в 2071 мм. Если не уверенны, что вам достанет опыта соединить все элементы строго в одной точке, начинайте монтаж с одной пары стрпилин, постепенно подгоняя к ней другие детали каркаса.
• Без свесов беседка смотреться не будет, а потому следует позаботиться и о металлических кобылках. Двадцатисантиметрового козырька будет достаточно.
• И еще два восьмиугольных кольца с тридцатого профиля и двадцатого квадрата и со сварочными работами будем считать, что вы разобрались.
• Теперь самый трудоёмкий процесс. Необходимо зашлифовать все сварочные швы и возможную ржавчину, вскрыть конструкцию сначала грунтовкой, а потом и антикоррозийной краской. И помните, краска-грунт тут будет не лучшим решением.
• Работы с деревом также следует проводить снизу вверх. Сначала соорудите из сороковой доски настил, предварительно пропустив пиломатериал через рейсмус и вскрыв его ЛКМ. Так дерево прослужит гораздо дольше.
• Потом обшейте опоры под лавочки и их спинки, не забывая оставлять между досками небольшие зазоры.
• И наконец, завершают строительство беседки кровельные работы. При желании стропильный скелет реально без суеты накрыть обычным профнастилом или листовым металлом. Но гораздо интереснее там будет выглядеть мягкая черепица. Вот только для ее монтажа необходимо подготовить основу из плит OSB или фанеры.
• И только потом укладывать модифицированный битум. А вот так будет выглядеть ваш павильон, если вы в точности следовали нашей инструкции.

Составление и расчет проекта

Перед началом нужно есть и просчитать все детали. Строительство не должно доставить сюрпризов

Поэтому обратите внимание на особенности почвы для постройки здания и мангала в беседке, метраж необходимых труб или профиля для скелета, вид обшивки, украшения и растения, наличие дополнительных сооружений

И конечно стоит составить мини смету и выбрать те материалы, которые впишутся в имеющийся бюджет. После этого составьте чертежи и постарайтесь зарисовать постройку. Если нет времени на составление чертежей, то их можно найти в интернете, где таковых сотни. Вот пример:

Если вы строите беседку для себя это может показаться не нужным. Но если вы делаете для клиента, то схемы, макеты и планы можно дополнить 3D моделью.

Размеры составляются в зависимости от наличия проживающих людей на участке. Стоит учитывать, чтобы было удобно находится внутри людям разной комплекции. Ссылаясь на нормы СНиП рекомендуется строить беседку для дачи не меньше чем 3 на 3 метра.

Пример схемы для строительства беседки

Как составить проект

Проект беседки включает следующие моменты:

• Выбор типа сооружения, эскизы желаемых вариантов, исходя также из заранее выбранного места, где будет располагаться беседка;
• Соотношение желаемых вариантов и возможностей материала конструкции (например, вы хотите беседки для дачи из металла – при этом разбирать конструкцию на зиму);
• Чертеж со всеми проекциями и их размерами (также указать место входа, расположение стеков, при наличии – ограждение и его высоту);
• Вспомогательные подробные схемы технических узлов при их наличии (как будет подведена вода, электричество и пр., при наличии закрытого типа обязательно указывают схему вентиляции);
• При наличии внутри мангала следует обязательно иметь и его план, если очаг кирпичный – схему раскладки кирпичей, все – с указаниями размеров;
• Если под беседку планируется выложить фундамент, то следует также иметь его рабочий план с указанием типа (плитный, ленточный или столбчатый фундамент);
• Схему крыши желательно иметь отдельно, с указанием углов скатов.

Визуально, проекты металлических беседок не отличаются сложностьюИсточник vi.decorexpro.com

Фото беседок из металла

Вообще, варианты беседок из металлоконструкции очень многочисленны: сварка, ковка, разные материалы, которыми каркасы отделываются. Профильная труба, круглая, из стали и алюминия, есть даже варианты из нержавейки. Все это дополняется любой формой: от квадрата и прямоугольника, до любой сложной формы. Металл настолько пластичен, что вариаций очень и очень много. Некоторые из них собраны в фотогалерее.

Необычной формы крыша, и тент, чтоы было видно декоративные элементы, натянут изнутриМеталлический каркас, обтянутый тентом вместо кровли: тень есть, нежарко и недорогоНеобычный ажур из тонких труб, покрашенный в белый цвет придает конструкции легкостьОчень красивый декор. Это не металлическая беседка, а песня в металлеЕще один вариант многогранной беседкиХудожественная ковка в оформлении стоек — элегантно и эксклюзивноКруглая беседка для дачи под голубым поликарбонатом — романтичноПростое решение для дачи: квадратная беседка, крытая бежевым поликарбонатомСтропильная система может быть красивойНеобычное строение — очень интересное решениеНечасто встретишь металлическую беседку из круглых труб. Сварщик — мастер своего делаАжурная беседка из металла — летний вариант для дачи или во дворе возле домаЧертеж шестигранной беседки — вид сверхуЧертеж шестигранной беседки — фронтальная частьШестигранная открытая беседка из железаЭскиз металлической беседки с отделкой поликарбонатомю В нижней части фигурная отделка из труб, которые закрыты темным полупрозрачным поликарбонатомФото шестигранной беседки из металлопрофиля с частичной отделкой деревомБеседка из метлла с барбекюЧертеж восьмигранной беседки из металла с размерамиЭскиз восьмиугольной металлической беседки с размерамиВосьмигранная беседка из металлаКруглая беседка с металлическим каркасом и обшивкой из поликарбонатаМеталлический каркас в комбинации с обшивкой из затонированного поликарбонатаЭто, наверное, самая простая беседка: две гнутые трубы, которые закреплены на спинках садовых скамеек. К трубам прикреплен поликарбонат. Летняя садовая беседка готова

Как сварить беседку для дачи смотрите в видео:

Самые популярные варианты летних беседок

Если вы решились построить беседку самостоятельно, рекомендуем воспользоваться готовыми проектными решениями,
выложенными в интернете в открытом доступе. Дело в том, что работать с металлом на глазок по грубой схеме не получиться, нужна точность, так как переделать будет сложно.

Дачная беседка может отличаться по вместительности, форме, способу и материалам отделки. Выбор зависит от назначения конструкции и вашего собственного вкуса. При поиске проекта рекомендуем прислушаться к следующим рекомендациям:

• Если планируете строить садовую беседку временного типа, которая будет демонтироваться на зимний период, то лучше выбрать конструкцию размером 2 х 2 или 3 х 3 метра. Такое сооружение можно собрать из небольших по длине деталей, которые можно хранить в любой хозяйственно-бытовой постройке.
• Стационарные варианты беседок для большой семьи или компанейского отдыха следует делать более вместительными. Будет хорошо, если площадь постройки не менее 15-16 квадратных метров. В эту категорию, например, относят квадратные беседки 4 х 4 м.
• Вам нужна летняя беседка, совмещенная с барбекю? Тогда выбирайте более просторные сооружения, в которых можно разместить несколько функциональных зон. Хороший вариант — конструкция размерами 6 х 6 м, места хватит и на приготовление стейков, и на размещение гостей.

Теперь несколько слов о том, какую форму конструкции выбрать, чтобы было просто и красиво:

Если опыт сварочных и строительных работ минимален — ставьте квадратную или прямоугольную беседку с обычной двухскатной крышей. Умеете работать с металлом, хорошо читаете чертежи и не боитесь строительных работ — тогда стройте беседку в виде многоугольника, смотрится гораздо эффектней

Есть оборудование для изгиба профильной трубы, стального прутка или квадрата? Тогда обратите внимание на арочные беседки, которые при должном уровне отделки просто прекрасны

Как составить проект

Проект беседки включает следующие моменты:

• Выбор типа сооружения, эскизы желаемых вариантов, исходя также из заранее выбранного места, где будет располагаться беседка;
• Соотношение желаемых вариантов и возможностей материала конструкции (например, вы хотите беседки для дачи из металла – при этом разбирать конструкцию на зиму);
• Чертеж со всеми проекциями и их размерами (также указать место входа, расположение стеков, при наличии – ограждение и его высоту);
• Вспомогательные подробные схемы технических узлов при их наличии (как будет подведена вода, электричество и пр., при наличии закрытого типа обязательно указывают схему вентиляции);
• При наличии внутри мангала следует обязательно иметь и его план, если очаг кирпичный – схему раскладки кирпичей, все – с указаниями размеров;
• Если под беседку планируется выложить фундамент, то следует также иметь его рабочий план с указанием типа (плитный, ленточный или столбчатый фундамент);
• Схему крыши желательно иметь отдельно, с указанием углов скатов.

Визуально, проекты металлических беседок не отличаются сложностью Источник vi.decorexpro.com

Инструменты, материал и место для беседки

Когда проведены предварительные расчеты, необходимо переходить к подготовке инструмента, материалов и места для беседки из металла:

1. Подготовка места для будущего строения. Его очищают от мусора, выравнивают, желательно приподнять пол над уровнем земли. Многие дачники заливают пол цементом или бетоном, чтобы его можно было мыть, подметать. Также бетонный пол позволит установить стационарную печь или мангал в беседке, что сделает ее более функциональной и полезной.

Чтобы избежать затопления пола при дожде, его нужно поднять над уровнем земли не менее чем на 10 сантиметров

1. Подготовительные работы. Когда чертеж беседки с металлическим каркасом составлен, нужно:

• закупить металлические трубы двух видов сечения — квадратного и круглого;
• подбирать сварочный аппарат — он может быть инверторным или полуавтоматическим;
• сделать разметки на трубах — размеры беседки из металла должны быть рассчитаны правильно, до миллиметра;
• нарезать материалы при помощи болгарки.

К месту будущего строительства желательно подвести электричество, воду, чтобы делать все операции непосредственно на строительной площадке

Чтобы все работы выполнить качественно, необходимо запастись такими инструментами, как:

• болгарка;
• шуруповерт;
• дрель;
• шлифовальная машина, желательно угловая;
• напильники различных размеров;
• станок для сверления металлических конструкций;
• сварочный аппарат;
• ножовка и щетка по металлу;
• рулетка;
• штангенциркуль.

Изготовление каркаса металлической беседки

Приступим к изготовлению каркаса нашей беседки. Для более качественного и надежного сварного шва мы используем сварку полуавтоматом. Но это не обязательно, можно использовать и электродную сварку. По сути вообще на проволоку можно взять, но это не солидно, поэтому все же рассмотрим первые варианты!

ШАГ 1: свариваем нижнюю обвязку. Устанавливаем металлические опоры в 4 углах нашего фундамента. Для этого подойдет даже металлический квадрат 50х50, но мы взяли немного крупнее, чтобы с запасом (80х80 мм). Связываем все элементы между собой по периметру, для большей надежности. Это и будет основанием нашей дальнейшей конструкции, так называемая несущая часть всего сооружения, к которой мы будем в дальнейшем приваривать все остальные элементы.

ШАГ 2: делаем металлический каркас для беседки. После того, как мы сделали каркас пола, необходимо начинать сваривать «скелет» самой беседки. Свариваем обвязку и стойки между собой на уровне 90 см от пола. Здесь необходимо подойти с ответственностью. Никто же не хочет, чтобы вся конструкция рухнула на голову. Поэтому, здесь необходимо применить усиления в виде косынок или распорок.

ШАГ 3: привариваем верхнюю обвязку на беседку. Ее можно и нужно сварить заранее, на земле (так будет намного удобнее, а значит и быстрее), а потом приварить готовую конструкцию к стойкам беседки. Самое главное – сделать весь каркас точно по размерам, а то переделывать обвязку – неблагодарное дело. Для этого необходимо пользоваться, как минимум, обычным строительным уровнем и рулеткой. Свариваем квадрат по расстоянию между опорами, потом привариваем его.

На данном этапе строительства, у нас получился полностью собранный, готовый «скелет» беседки из металла. А когда все готово, мы можем смело приступать к установке и отделке крыши, стен и пола.
