Виды деревянных балок для перекрытий, расчёт длины, монтаж

Область применения

Чаще всего, двутавровые балки применяются в промышленном строительстве, а именно, в случае возведения зданий с большими пролётами между опорами.

Благодаря своим механическим характеристикам и стойкости к динамическим воздействиям, металлический брус используют при возведении дорог и мостов и в других случаях необходимости возведения конструкций, выдерживающих большие нагрузки подобного характера.

В последнее время, стальные двутавровые балки стали применять в качестве элемента декора в квартирах и офисах. После покраски, металлическая балка может выглядеть эстетично и иметь практическое применение в бытовом хозяйстве.

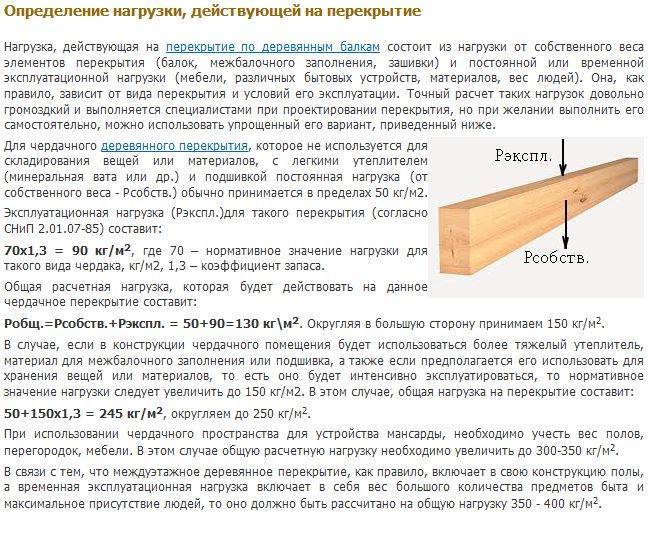

Определение примерной нагрузки на перекрытие

Вполне естественно, что перекрытие будет давать балкам нагрузку, которая будет состоять из непосредственного ее веса и веса предметов, которые будут находиться на перекрытии. Подробный расчет нагрузки можно произвести только благодаря специальному калькулятору в проектной организации. А вот более просто рассчитать нагрузку на перекрытие можно благодаря следующим советам:

1. на чердачные конструкции с подшивной доской, утепленные минеральной ватой, обычно нагрузки не бывают слишком большими. Поэтому в среднем она составляет порядка 50 кг на 1 квадратный метр. Так, нагрузка будет рассчитываться по формуле: 1,3 умножаем на 70, где 1,3 – это коэффициент запаса прочности, а 70 – максимальная нагрузка;
2. в случаях, когда межбалочный утеплитель тяжелее минеральной ваты, или когда применяются для подшивки слишком толстые доски, размер нагрузки в среднем составляет 150 килограмм на квадратный метр. Общая же нагрузка определяется так: среднее числу нагрузки умножаем на коэффициент запаса прочности и прибавляем размер нужной нагрузки;
3. если речь идет о мансарде, тогда к факторам нагрузки прибавляется и напольное покрытие, мебель и прочее. Расчетную нагрузку увеличиваем в данном случае до 350 килограмм на метр;
4. при условии использования балок для межэтажного перекрытия, расчетная нагрузка считается как 400 кг на метр.

Какую древесину лучше выбрать для деревянных перекрытий и как правильно уложить балки?

Сборные балки перекрытия из доски

Одна из разновидностей перекрытий — деревянные балочные (бывают еще монолитные, сборные, кессонные и др.). Их сооружают как в брусовых, бревенчатых и каркасных домах, так и в возведенных из кирпича или бетонных блоков. Для начала разберемся, какими характеристиками должны обладать перекрытия.

Для повышения жесткости перекрытия деревянные балки укрепляют распорками

На первом месте, разумеется, стоит прочность, ведь помимо собственного веса перекрытия несут на себе нагрузки от предметов обстановки и находящихся в помещении людей. В соответствии с требованиями СНиП 2.01.07-85, они должны быть рассчитаны на равномерно распределенную нагрузку не менее 150 кгс/м² (при проектировании ее значение для междуэтажных перекрытий обычно несколько завышают, а для чердачных, наоборот, занижают). Если планируется установить в помещении, например, котел, бильярдный стол или рояль, то при инженерных расчетах обязательно учитывают оказываемые ими сосредоточенные нагрузки.

Распорки в перекрытии первого этажа

Вторая важная характеристика — жесткость, то есть устойчивость к прогибу под воздействием нагрузок: не более 1/200 или 1/250 пролета для чердачных и междуэтажных перекрытий соответственно. Кроме того, конструкция должна быть стабильной и «не реагировать» на хождение людей, перестановку мебели и т. п.

Балки из неклееной древесины зачастую имеют высокий процент влажности, из-за чего могут деформироваться в процессе эксплуатации здания

Возлагаются на перекрытия и такие задачи, как защита от передачи воздушного и ударного шума из одной комнаты в другую; предотвращение утечки тепла из обогреваемого помещения в холодное (чердак, подвал) при разнице температур в них ≤10°С; а также создание препятствия для распространения в здании огня.

Неклееными балками можно перекрыть пролет длиной не более 6 м. При перекрытии больших пространств можно использовать балки из LVL-бруса, максимальная длина которых составляет 18 мДлина пролета, который удастся перекрыть с помощью балок из клееной древесины, может достигать 12 мКлееные балки прочнее неклееных того же сечения

Плюсы и минусы деревянных перекрытий

Несомненные плюсы таких конструкций — легкость, быстрота сооружения и сравнительно невысокая стоимость. Ну а минусы типичны для древесины. Во-первых, балки чувствительны к изменениям температурно-влажностного режима, что чревато их деформацией. Во-вторых, дерево подвержено различным биопоражениям (гниль, грибок и пр.). По этой причине для изготовления балок следует использовать хорошо высушенный материал с влажностью не более 8–12%, в обязательном порядке обработанный специальными антисептическими препаратами, что позволит существенно продлить срок службы конструкций. Кроме того, действенной мерой по предотвращению преждевременной порчи древесины является поддержание в доме постоянного уровня температуры и влажности.

Балка перекрытия, состоящая из склеенных между собой досок-ламелейБалки зафиксированы на стенах и сращены встык стальными уголками и накладками, которые закреплены саморезамиТорцевые части балок заглублены в пазы, вырезанные в стенах

Еще один минус деревянных перекрытий заключается в их повышенной пожароопасности. Вследствие этого балки должны быть пропитаны огнезащитными составами, а по периметру проходящих сквозь перекрытия дымовых труб — устроены изоляционные короба, заполненные негорючей каменной ватой высокой плотности.

Самостоятельное изготовление клееного элемента

Существует несколько вариантов самостоятельного изготовления клееного бруса:

• соединение трёх элементов в одну конструкцию;
• склеивание двух деталей в форме символа Z;
• соединение ламелей с использованием специальных элементов, металлических вставок.

Самым практичным считается первый способ, он гораздо проще двух остальных. На начальной стадии работ отбирают доски для бруса и укладывают их на центральный элемент таким образом, чтобы годовые кольца древесины смотрели в противоположные стороны. На поверхности досок делают пометки чёрным маркером или простым карандашом, что будет указывать на последовательность их укладки.

Центральный элемент зачищают с обеих сторон наждачной бумагой, что позволит создать шероховатую поверхность, улучшить адгезию клея. Боковые доски обрабатывают только в месте прилегания к основному брусу. На следующем этапе работ обезжиривают поверхности растворителем, наносят антисептик и антипирены. Эти жидкости и защитные составы наносятся поочерёдно: сначала растворитель, затем другие пропитки после высыхания основного состава. Обрабатывают не только боковые стороны пиломатериала, но и торцы.

Теперь необходимо нанести тонкий слой клея (1–2 мм) на зачищенные и предварительно обработанные поверхности. Верхнюю и нижнюю доски укладывают на центральный брус таким образом, чтобы они находились в одной плоскости. Для скрепления элементов используются струбцины, которые устанавливают на балке через каждые 40–50 см. Время твердения клея указывается производителем (обычно не превышает 2 дней).

Общие сведения

Разновидности перекрытий

Чердачное перекрытие может быть установлено в качество элемента крыши, и тогда оно будет являться частью стропильной системы. Оно может быть установлено в качество независимого элемента. Для сохранения тепла следует обязательно использовать слои с теплоизоляцией и пароизоляцией. Перекрытие цокольного этажа и подвала должно быть очень прочным и способным выдерживать большие нагрузки. Такие пролеты тоже утепляют и прокладывают слои материала для пароизоляции, чтобы холод ни в коем случае не проник из подвала в дом.

Между собой балки отличаются по видам, каждый из которых имеет свои достоинства и недостатки. Для того чтобы сделать цельные балки, используют древесину твердых пород. Большим недостатком являются цельномассивные деревянные балки, так как у них есть ограничение по длине – не более 5 метров. Балки из клееной древесины отлично сочетают в себе эстетику и высокую прочность. Их использование помогает существенно увеличивать предельную длину, которая может быть до 20 метро и идеально подойдет для перекрытия больших пролетов. Учитывая то, что этот материал выглядит очень красиво, его зачастую не перекрывают потолком, и он является элементом дизайна.

Преимущества

Есть несколько весомых преимущества, к которым можно отнести:

• Простоту установки.
• Способность к перекрытию больших пролетов.
• Небольшой вес.
• Большой срок эксплуатации.
• Высокий уровень безопасности от пожаров.
• Материал не поддается деформации.

Перекрытия балками между этажами делается материалом с прямоугольным сечением, что характерно для доски или бруса, или же используется круглое, которое изготовлено из бревна.

Требования к балкам перекрытия

Установка перекрытий из деревянных балок способно повлечь за собой ряд особых требований, которые следует учитывать.

Состоят они в следующем:

1. Балочные изделия обязательно должны быть сделаны из хвойных пород дерева, так как именно они имеют высокий запас прочности. При этом влажность древесины должна быть не больше 14%, так как в противном случае лаги под нагрузкой будут иметь большой прогиб.

2. Запрещено для создания балок перекрытия использовать древесину, которая подверглась заболеваниям, грибку или она была испорчена насекомыми.
3. Перед началом монтажа элементы для создания балок следует обрабатывать антисептиками.
4. Для того чтобы в будущем пол или потолок не прогибался из-за нагрузки, следует сделать строительный подъем. Чтобы это выполнить, потолок нижнего этажа должен иметь незначительный подъем – это не будет вам мешать, наоборот, при нагрузке все выровняется и будет в нужном положении.
5. Если вы планируете укладывать брусья с большой частотой, то вместо них можно использовать доски, которые нужно обязательно устанавливать на ребра.

Порядок расчета

Перед началом установки деревянного перекрытия балками следует выполнить некоторые расчеты, благодаря которым вы узнаете размеры и количество балок.

Для этого вам потребуется:

• Определить, какова будет длина пролета, на которой и будет производиться установка.
• Сделать расчеты на предполагаемую нагрузку, которая будет после установки.
• С указанными данными можно выполнить расчеты на сечение балок и шага установки. Для этого используйте специальные калькуляторы онлайн или таблицы.

Длина балок будет сложены из таких данных, как длина пролета, который следует перекрыть и запаса балки, который будет установлен в самой стене. Узнать пролет можно при помощи любых измерительных приборов, а запас балок, который будет установлен в стене, напрямую зависит от материала, из которого выполнена стена.

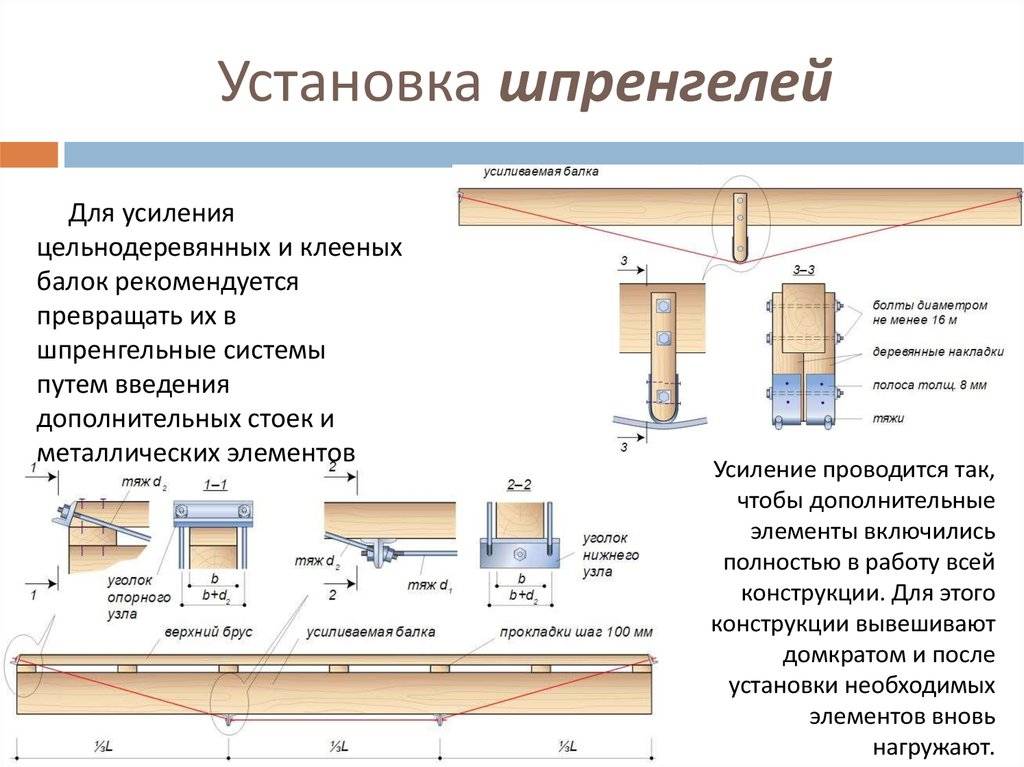

Самый популярный вариант пролета, который перекрывают балками, равен от 250 до 400 см. Но учтите, что самая большая допустимая длина балок, сделанных из доски или бруса, не может быть более 600 см. В случае, если длина пролета больше допустимого размера, советуем сделать балки из клееного бруса. Кроме этого, для перекрытия пролета, который более 600 см, можно поставить специальную деревянную ферму. Нагрузка, которая идет на деревянную балку, в целом состоит из веса деталей пролета (внутреннего наполнения, балок, обшивка пола и потолка) и веса элементов временного назначения (бытовая техника, предметы мебели, люди, присутствующие в помещении).

Алгоритм расчета на жесткость

Формула определения прочности балки на изгиб

Где:

• M – максимальный момент, возникающий в балке (находится по эпюре моментов);
• W_n,min – момент сопротивления сечения (находится по таблице или вычисляется для данного профиля), у сечения обычно 2-а момента сопротивления сечения, в расчетах используется Wx, если нагрузка перпендикулярна оси х-х профиля или Wy, если нагрузка перпендикулярна оси y-y;
• R_y– расчетное сопротивление стали при изгибе (задается в соответствии с выбором стали);
• γ_c – коэффициент условий работы (данный коэффициент можно найти в таблице 1 СП 16.13330.2011;

Алгоритм расчета на жесткость (определение величины прогиба) достаточно формализован и не представляет труда для овладения.

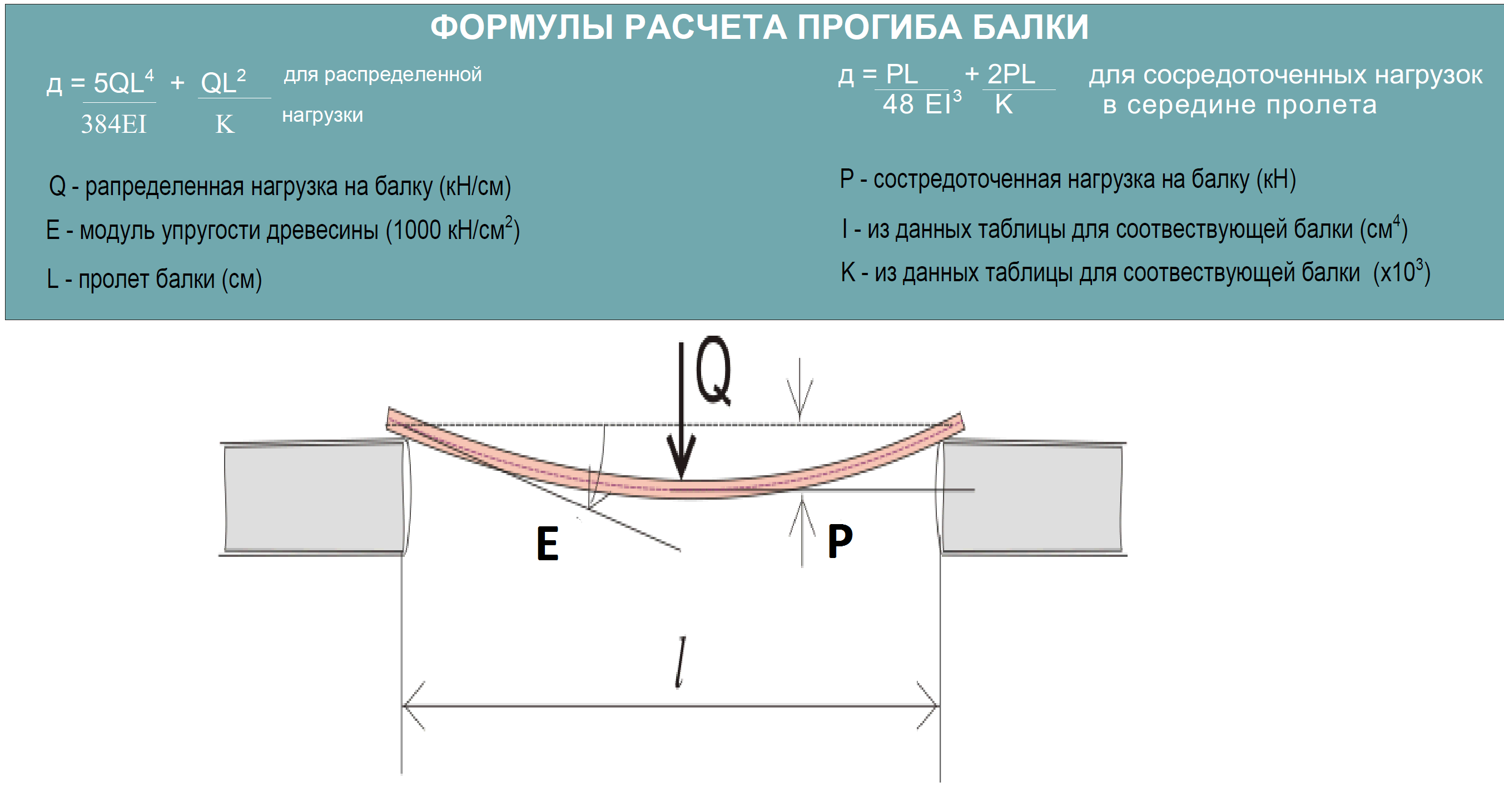

Для того, чтобы определить прогиб балки, необходимо в нижеприведенной последовательности выполнить следующие действия:

1. Составить расчетную схему объекта исследований.
2. Определить размерные характеристики балки и расчетных сечений.
3. Рассчитать максимальную нагрузку, действующую на балку, определив точку ее приложения.
4. При необходимости, балка (в расчетной схеме она заменятся невесомым стержнем) дополнительно проверяется на прочность по максимальному изгибающему моменту.
5. Определяется значение максимального прогиба, который характеризует жесткость балки.

Для составления расчетной схемы балки, необходимо знать:

1. Геометрические размеры балки, включая пролет между опорами, а при наличии консолей – их длину.
2. Геометрическую форму и размеры поперечного сечения.
3. Характер нагрузки и точки их приложения.
4. Материал балки и его физико-механические характеристики.

При простейшем расчете двухопорных балок, одна опора считается жесткой, а вторая закреплена шарнирно.

Определение моментов инерции и сопротивления сечения

К геометрическим характеристикам, которые необходимы при выполнении расчетов на прочность и жесткость, относится момент инерции сечения (J) и момент сопротивления (W). Для вычисления их величины существуют специальные расчётные формулы.

Формула момента сопротивления сечения

При определении моментов инерции и сопротивления, необходимо обращать внимание на ориентацию сечения в плоскости разреза. С увеличением момента инерции жесткость балки увеличивается, а прогиб уменьшается. Это легко проверить на практике, пытаясь согнуть доску в обычном, «лежачем» положении и поставив ее на ребро

Это легко проверить на практике, пытаясь согнуть доску в обычном, «лежачем» положении и поставив ее на ребро.

Определение максимальной нагрузки и прогиба

Формула определения прогиба

Где:

• q – равномерно-распределенная нагрузка, выраженная в кг/м (Н/м);
• l – длина балки в метрах;
• E – модуль упругости (для стали равен 200-210 ГПа);
• I – момент инерции сечения.

При определении максимальной нагрузки, необходимо учитывать довольно значительное число факторов, действующих как постоянно (статические нагрузки), так и периодически (ветровая, вибрационная ударная нагрузка).

В одноэтажном доме, на деревянный брус потолочного перекрытия будут действовать постоянные весовые усилия от собственного веса, расположенных на втором этаже простенков, мебели, находящихся обитателей и так далее.

Особенности расчета на прогиб

Конечно, расчет элементов перекрытий на прогиб проводится для всех случаев и обязателен при наличии значительного уровня внешних нагрузок.

Сегодня, все вычисления величины прогиба достаточно формализованы и все сложные реальные нагружения сведены к следующим простым расчетным схемам:

1. Стержень, опирающийся на неподвижную и шарнирно закрепленную опоры, воспринимающий сосредоточенную нагрузку (случай рассмотрен выше).
2. Стержень, опирающийся на неподвижную и шарнирно закрепленную на который действует распределенное нагружение.
3. Различные варианты нагружения жестко закрепощённого консольного стержня.
4. Действие на расчетный объект сложной нагрузки – распределенной, сосредоточенной, изгибающего момента.

При этом, методика и алгоритм расчета не зависят от материала изготовления, прочностные характеристики которого учтены различными значениями модуля упругости.

Наиболее распространенной ошибкой обычно является недоучет единиц измерения. К примеру, силовые факторы в расчетные формулы подставляются в килограммах, а величина модуля упругости принимается по системе «СИ», где нет понятия «килограмм силы», а все усилия измеряются в ньютонах или килоньютонах.

Основы вычислений

Для начала следует понять, что именно требуется рассчитать. Дело в том, что деревянный брус или доска балки под нагрузкой способно изогнуться до определенного предела – эта величина называется пределом прочности – и при дальнейшем увеличении нагрузки сломаться. Под действием нагрузки изогнувшаяся балка может также выскользнуть из креплений. Чтобы избежать этого или хотя бы снизить риск такой неприятности, деревянные балки стараются заделать в кладку дома или прикрепить с помощью кронштейнов, уголков и других видов деталей к деревянной стене дома. Используют также врубку балки в венец стены. Все такие виды фиксации считаются жесткой заделкой.

Вот так примерно выглядит расчетная схема для однопролетной балки, то есть изделие, у которого закреплены только концы. Здесь L – пролет балки, расстояние между опорными точками, Q – распределенная нагрузка, f – величина прогиба.

Основой для расчета предельно допустимого прогиба, как и источником других данных о работе деревянных конструкций, является СП 64.13330.2011. Согласно этому документу, предельный прогиб балки для межэтажных перекрытий не должен превышать 1/250 часть длины пролета.

То есть для балки с длиной 6 м допустимый прогиб составит 24 мм. Если же брать более строгие значения (для штукатурки на потолке и требующих строгой плоскости пола второго этажа напольных покрытий, например, плитки) – 1/350, допустимый прогиб уменьшается до 17 мм.

В целом для вычислений используют формулу f=L/350, при этом длину пролета указывают в миллиметрах.

Таблица 1.1. Допустимый прогиб деревянных конструкций.

Соответственно, при расчете балки на прочность в онлайн-калькуляторе или вручную следует уменьшать сечение только до тех пределов прогиба, которые меньше вычисленного значения.

На иллюстрации выше показана расчетная схема для распределенной нагрузки, то есть такой, которая равномерно распределяется по всей балке. Обычно в жилых помещениях используется именно эта схема. Однако при размещении в комнате мебели или оборудования большого веса, особенно не возле стены (на которую опирается край балки), а на некотором удалении от нее, иногда бывает разумнее использовать схему расчета для сосредоточенной нагрузки.

Вот так примерно создается сосредоточенная нагрузка на балку.

Таблица 1.2. Схемы расчета деревянных балок с одной сосредоточенной нагрузкой.

Здесь и далее Е – модуль упругости древесины Е=100 000 кгс/м2), I – осевой момент инерции балки.

Таблица 1.3. Схемы расчета деревянных балок с двумя сосредоточенными нагрузками.

Таблица 1.4. Расчет балки с двусторонним жестким защемлением при равномерно-распределенной нагрузке.

В зависимости от того, куда именно приложены нагрузки и в каком количестве, используется расчетная схема соответствующего типа.

Для бруса, защемленного в стене только одним концом (консольное крепление), используются другие формулы расчета деревянной балки на прочность. Обычно такие вычисления нужны при проектировании навесов на деревянных балках-опорах, больших вылетов крыши и других подобных случаях.

Таблица 1.5. Расчет консольной балки при одной сосредоточенной нагрузке.

Таблица 1.6. Расчет консольной балки при одной неравномерно-распределенной нагрузке.

Таблица 1.7. Расчет консольной балки при одной равномерно-распределенной нагрузке.

Формулы кажутся громоздкими и сложными, но фактически обычному пользователю при расчете деревянных балок перекрытия важно просто представлять себе характер распределения действующих на балку сил и понимать – чтобы соблюсти условия прочности, необходимо правильно выбрать схему приложения нагрузок

Расчет балки на прогиб — деревянной и металлической, формулы

В инженерных и инженерно-строительных науках (сопротивление материалов, строительная механика, теория прочности), под балкой понимается элемент несущей конструкции, воспринимающаяся преимущественно на изгибные нагрузки, и имеющая различные формы поперечного сечения.

Конечно, в реальном строительстве, балочные конструкции подвержены и другим видам нагружения (ветровой нагрузке, вибрации, знакопеременному нагружения), однако основной расчет горизонтальных, многоопертых и жесткозакрепленных балок проводится на действие или поперечной, или приведенной к ней эквивалентной нагрузке.

Расчетная схема рассматривает балку как жесткозакрепленный стержень или как стержень, установленный на двух опорах. При наличии 3 и более опор, стержневая система считается статически неопределимой и расчет на прогиб как всей конструкции, так и ее отдельных элементов, значительно усложняется.

При этом, основное нагружение рассматривается как сумма сил, действующая в направлении перпендикулярному сечению. Целью расчета на прогиб является определение максимального прогиба (деформации) который не должен превышать предельных значений и характеризует жесткость как отдельного элемента (так и всей связанной с ней строительной конструкции.

Основные положения расчетных методик

Современные строительные методики расчета стержневых (балочных) конструкций на прочность и жесткость, дают возможность уже на стадии проектирования определить значение прогиба и сделать заключение о возможности эксплуатации строительной конструкции.

Расчет на жесткость позволяет решить вопрос о наибольших деформациях, которые могут возникнуть в строительной конструкции при комплексном действии различного вида нагрузок.

Современные методы расчета, проводимые с использованием специализированных расчетов на электронно-вычислительных машинах, или выполняемые при помощи калькулятора, позволяют определить жесткость и прочность объекта исследований.

Несмотря на формализацию расчетных методик, которые предусматривают использование эмпирических формул, а действие реальных нагрузок учитывается введением поправочных коэффициентов (коэффициенты запаса прочности), комплексный расчет достаточно полно и адекватно оценивает эксплуатационную надежность возведенного сооружения или изготовленного элемента какой-либо машины.

Несмотря на отдельность прочности расчетов и определения жесткости конструкции, обе методики взаимосвязаны, а понятия «жесткость» и «прочность» неразделимы. Однако, в деталях машин, основное разрушение объекта происходит из-за потери прочности, в то время как объекты строительной механики часто непригодны к дальнейшей эксплуатации из значительных пластических деформаций, которые свидетельствуют о низкой жесткости элементов конструкции или объекта в целом.

Сегодня, в дисциплинах «Сопротивление материалов», «Строительная механика» и «Детали машин», приняты два метода расчета на прочность и жесткость:

1. Упрощенный (формальный), при проведении которого в расчетах применяются укрупненные коэффициенты.
2. Уточненный, где используются не только коэффициенты запаса прочности, но и производится расчет контракции по предельным состояниям.

Алгоритм расчета на жесткость

Формула определения прочности балки на изгиб

Где:

• M – максимальный момент, возникающий в балке (находится по эпюре моментов);
• Wn,min – момент сопротивления сечения (находится по таблице или вычисляется для данного профиля), у сечения обычно 2-а момента сопротивления сечения, в расчетах используется Wx, если нагрузка перпендикулярна оси х-х профиля или Wy, если нагрузка перпендикулярна оси y-y;
• Ry – расчетное сопротивление стали при изгибе (задается в соответствии с выбором стали);
• γc – коэффициент условий работы (данный коэффициент можно найти в таблице 1 СП 16.13330.2011;

Алгоритм расчета на жесткость (определение величины прогиба) достаточно формализован и не представляет труда для овладения.

Для того, чтобы определить прогиб балки, необходимо в нижеприведенной последовательности выполнить следующие действия:

1. Составить расчетную схему объекта исследований.
2. Определить размерные характеристики балки и расчетных сечений.
3. Рассчитать максимальную нагрузку, действующую на балку, определив точку ее приложения.
4. При необходимости, балка (в расчетной схеме она заменятся невесомым стержнем) дополнительно проверяется на прочность по максимальному изгибающему моменту.
5. Определяется значение максимального прогиба, который характеризует жесткость балки.

Основы устройства деревянных перекрытий

В структуре деревянного перекрытия присутствует несколько элементов, но основным являются балки, которые по своей функциональности делятся на прогоны (опорные балки) и лаги (опираются на прогоны). Поверх лаг делается накат из досок или же листового материала, на который затем монтируется чистовой пол.

Вариант формирования пирога пола

Структура и размеры

В нижней части балок (на их боковых поверхностях) прибивают бруски с небольшим сечением, которые придают прямоугольнику тавровую форму. Таким образом, получаются консоли, на которые опирают щиты или листы, служащие основанием для укладываемого между балками утеплителя.

Черепные бруски в структуре перекрытия

• С потолочной стороны (снизу) к балкам монтируется черновая подшивка, которая послужит основанием для штукатурки, это может быть каркас подвесной конструкции, либо чистовой деревянный накат из строганой и тонированной доски. В общем, тут уже всё зависит от варианта отделки потолка, которому отдано предпочтение.
• Балки, применяемые для сборки деревянного потолка, имеют не только прямоугольное сечение. Это могут быть окантованные брёвна (чаще в бревенчатых домах), обрезные доски толщиной 80 мм (иногда сдвоенных), тавры с одним или двумя черепными брусками, двутавры. Минимальная длина балок обычно составляет 4,5 м, максимум 6 м.

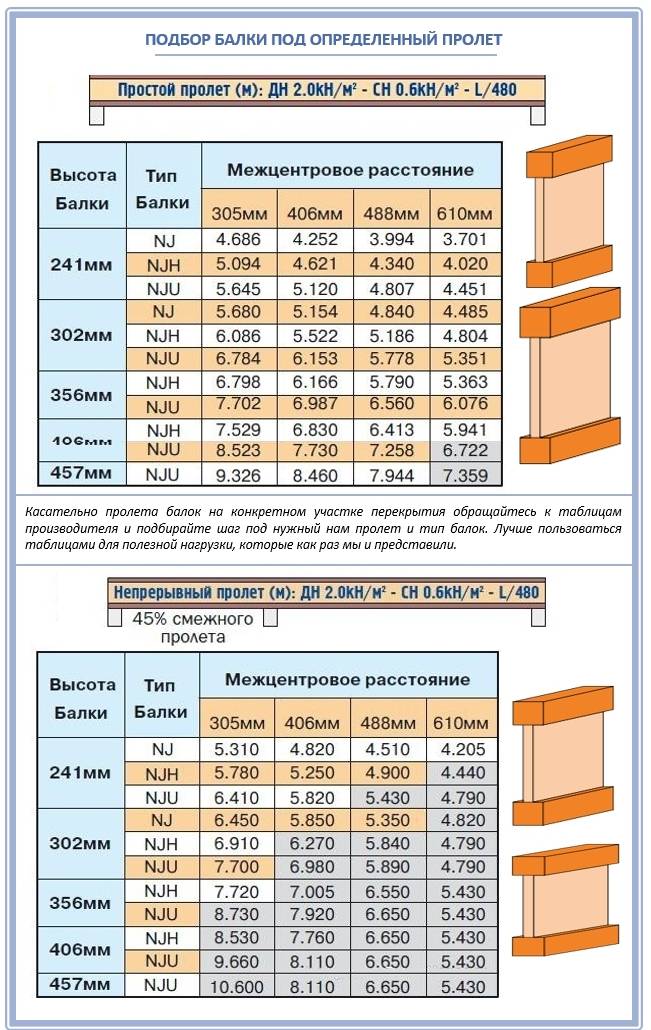

Таблица подбора сечения балок

• Если в структуре перекрытия должны присутствовать черепные бруски (что вовсе не обязательно), они должны быть уже пришиты к балкам до начала их монтажа. Это бруски сечением 40*50 мм, которые крепятся гвоздями 4,5*125 мм с шагом 25-30 см. Как уже было сказано, такие балки можно купить в готовом виде, в заводском исполнении.
• Их изготавливают по действующему с 1987 года ГОСТ 4981, используя в производстве как цельную, так и клееную древесину. Первые маркируют БЦ, а вторые БК, цифра 0, 1 или 2 обозначает количество черепных брусков – далее шифруются параметры длины, высоты и ширины в дециметрах (например, БЦ1 — 42.15.5). Они так же могут быть антисептированы на заводе.
• Вручную черепные бруски пришивают в основном, когда в качестве балок используют брёвна. Для этой цели их боковые грани опиливают. В остальных случаях гораздо проще приобрести готовые двутавровые балки, чем выполнять такую трудоёмкую операцию — что и делает большинство заказчиков.

Вариант с поддерживающей обрешёткой

Заделка концов балок

Наиболее ответственным этапом при монтаже деревянных перекрытий является процесс заделки торцов балок в стены. Тут многое зависит от того, из какого материала эти самые стены возведены.

Если это кирпич, блоки из бетона, установка балок производится в предусмотренные при ведении кладки гнёзда, с открытой или глухой заделкой.

Варианты заделки балок

• При заделке наглухо, конец балки промазывают битумной мастикой и обёртывают пергамином — не закрывая торец, через который происходит выход содержащейся в древесине влаги. Чтобы она лучше отделялась, конец балки запиливается под углом 75-80 градусов к нижней грани. Как вариант, вместо обмазки наносится тройной слой биозащитного грунта.
• При открытом способе заделки посадочные гнезда имеют больший размер, так как балка укладывается на обработанную гидрофобизатором подкладку из дерева. При этом наружная стенка выемки прокладывается утеплительным материалом, а между верхней гранью балки и верхней горизонтальной стенкой гнезда, оставляется вентилируемый зазор.
• И в том, и в другом случае, глубина заделки составляет не меньше 18 см, а щель между балкой и стеной с нижней стороны закрывается пришитым к балке черепным бруском. Монтировать каркас перекрытия плотники начинают сразу же, как только каменщики доведут кладку до нужного уровня. По балкам настилают черновое покрытие, которое позволяет рабочим передвигаться, продолжая кладку верхнего этажа.

Балки с временным настилом

Формулы и элементы расчета

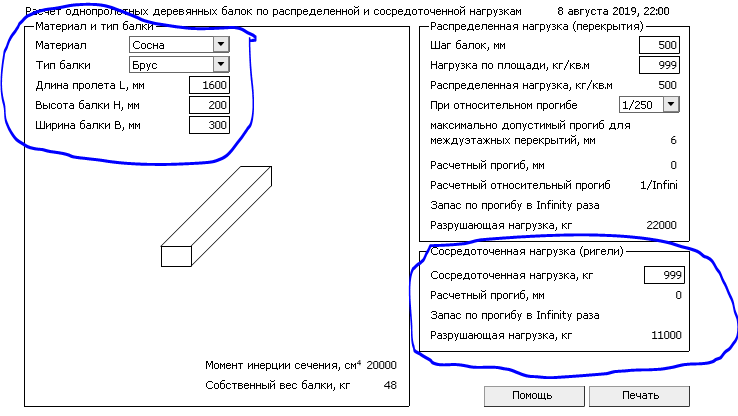

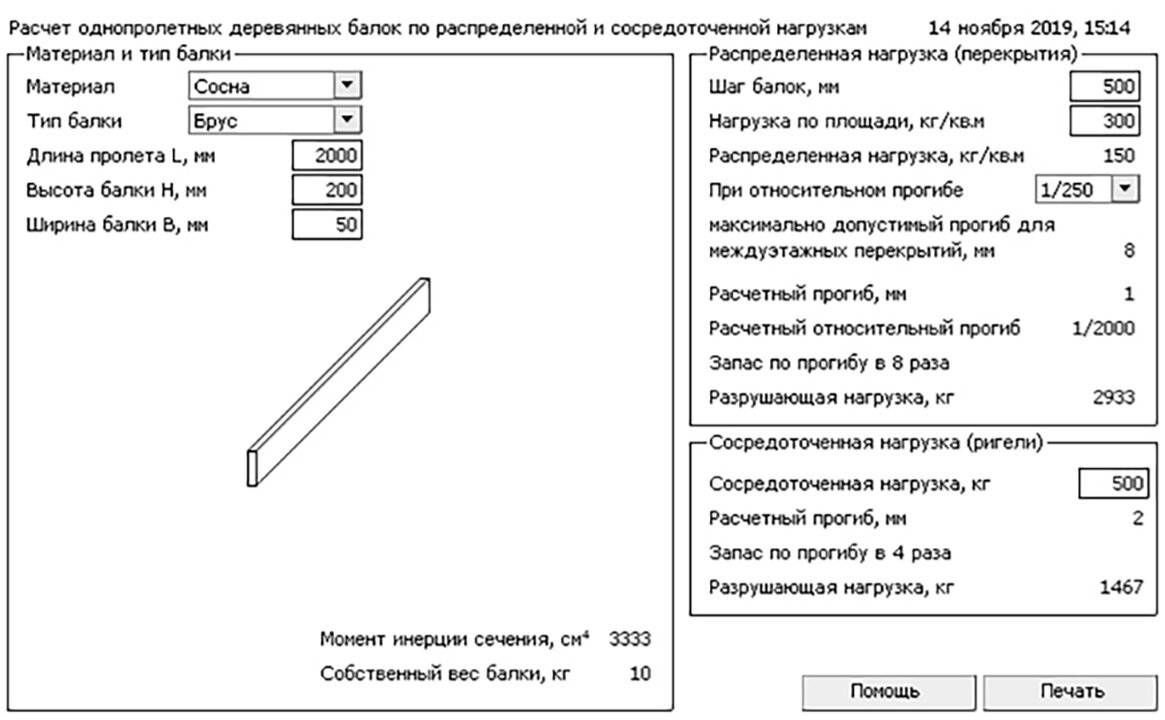

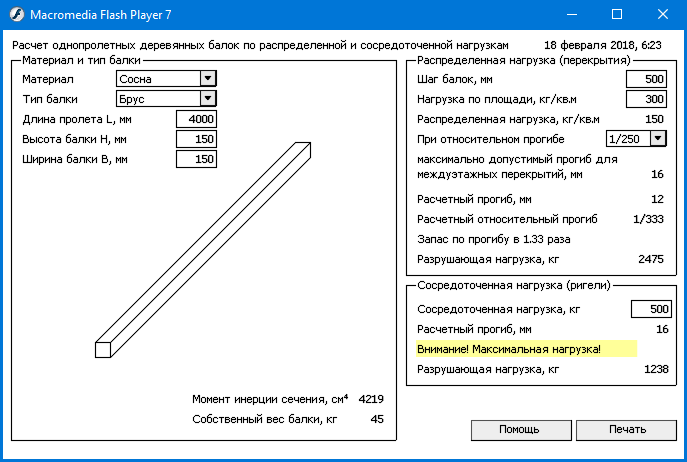

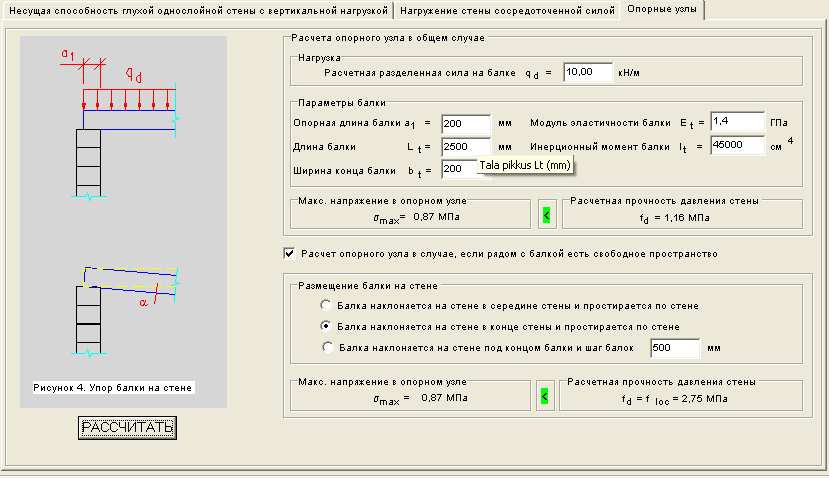

Калькулятор при расчетах использует следующие исходные данные:

• длина балки – это параметр, который закладывается проектом и зависит от расстояния между несущими стенами;
• сечение бруса – его ширина и высота, причем высота всегда должна быть больше для лучшего сопротивления специфическим изгибающим нагрузкам;
• порода дерева – от нее зависит пластичность и глубина прогиба балки, а соответственно, и максимально возможная нагрузка;
• предполагаемая нагрузка – берется из стандартов и зависит от типа помещения и количества жильцов.

На лаги укладывается доска, формирующая перекрытие

Кроме исходных данных в калькуляторе заложена переменная – шаг бруса. Меняя его значение, можно подобрать оптимальный вариант размещения балок. В калькуляторе заложены справочные значения, характерные для каждого из выбранных параметров:

• разрушающее усилие – это величина постоянной нагрузки на балку, при достижении которой произойдет обрушение, зависит от габаритов бруса;
• распределенное усилие – зависит от величины предполагаемой нагрузки;
• прогиб в миллиметрах – максимально допустимая величина деформации, зависит от длины балки, величина приведена для сравнения, она не должна превышать расчетный прогиб;
• расчетный прогиб в миллиметрах – зависит от породы дерева.

В итоге после введения всех данных калькулятор сообщает о том, существует ли запас по прогибу и прочности при заданных пользователем параметрам. Если запас есть, балку можно использовать, если нагрузка превышена, следует откорректировать один из параметров. Для справки в калькуляторе приведены такие величины, как крутящий момент и масса самой балки. Первый параметр интересен для общего развития, а вот вес полезно знать, так как от него зависит стоимость доставки леса на стройплощадку.

Щитовой дом с деревянным перекрытием
