Размеры полипропиленовых (ППР) труб: диаметры и толщина стенок по ГОСТу

Выбираем диаметр для Вашего отопления

Не рассчитывайте на то, что вы сразу сможете правильно подобрать нужный Вам диаметр трубы для отопления дома. Дело в том, что получить желаемую эффективность можно разными путями.

Теперь более подробно

Что самое важно в правильной системе отопления? Самое важное — это равномерный нагрев и доставка жидкости во все нагревательные элементы (радиаторы)

В нашем случае этот процесс постоянно поддерживает насос, благодаря которому за конкретный временной промежуток, жидкость движется по системе. Следовательно, выбирать мы можем только из двух вариантов:

• купить трубы большого сечения и, как следствие, небольшая скорость подачи теплоносителя;
• либо трубу маленького сечения, естественно давление и скорость движения жидкости при этом возрастёт.

Логически конечно лучше выбрать второй вариант диаметра труб для отопления дома, и вот по каким причинам:

при наружной прокладке труб, они будут менее заметны; при внутренней прокладке (например, в стене или под полом), канавки в бетоне будут более аккуратные, и долбить их проще; чем меньше диаметр изделия – тем оно, естественно, дешевле, что тоже немаловажно; при меньшем сечении трубы общий объём теплоносителя также уменьшается, благодаря чему мы экономим топливо (электроэнергию) и снижаем инерционность всей системы

Неспециализированные положения

Для начала мало внимания уделим конкретно самим пластиковым трубам, а правильнее их хорошим и отрицательным чертям, дабы понимать в будущем, с чем нужно будет иметь дело.

Преимущества

• Дешевизна. Существенно дешевле подобных изделий из других материалов.
• Простота обработки. Легко поддаётся резке.
• Эластичность. Транспортируется и хранится в скрученном виде.

• Мелкий вес. Не требует усиленного крепления.
• Экологичность. Соответствует всем санитарным нормам.
• Неподверженность коррозийным процессам. Очень важный аспект при условии постоянного контакта с водой.
• Долгий эксплуатационный срок. Исправно помогают не меньше пятидесяти лет.
• Лёгкость монтажа при помощи пайки, о которой мы более детально поболтаем мало позднее.

Недостатки

Температурное ограничение, составляющее +95 градусов Цельсия. С одной стороны это явный минус в эксплуатации, но с другой как раз данное свойство и разрешает осуществлять сварку в бытовых условиях.

Совет: в случае применения пластиковых труб в системах отопления, где при сильных морозах вероятна подача теплоносителя разогретого свыше допустимой нормы, рекомендуется применять армированные изделия. Они способны переносить значительно более большие температуры.

Относительно не сильный стойкость к механическим действиям. Другими словами, к примеру, под проезжей частью прокладывать магистраль из полипропилена категорически не нужно без дополнительной защиты.

Виды полипропиленовых труб и их назначение

На сегодняшний день предлагается огромный ассортимент данной продукции

Перед покупкой стоит обратить особое внимание на тип материала. Он может быть следующим:

• армированный;
• цельный.

Основываясь на технических характеристиках, можно смело заявить о том, что они имеют достаточно обширную область применения. Часто их используют для:

• сооружения канализации;
• транспортировки токсических веществ;
• проведения водоснабжения в здании;
• монтажа вентиляционной системы.

Срок их службы велик, при правильной эксплуатации он составляет 50 лет. Возраст стояка не влияет на функциональность и технические характеристики, они полностью сохраняются.

Характеристики и варианты использования

Чтобы быстрее разобраться в том, что именно вам необходимо, лучше всего обратиться к таблице для полипропиленовых труб. Там нужно найти интересующую температуру, размер — та маркировка, которая соответствует нужным показателям, будет вашим ориентиром.

Указываются размеры полипропиленовых труб в дюймах и мм — это делается для удобства, так как у производителей разных стран своя система отсчета.

Варианты изделий в зависимости от особенностей использования

• РРН — гомополимеры, их стоит использовать только для холодной воды.
• РРВ — блоксополимеры, также хороши для холодной воды, иногда еще их используют при монтаже теплого пола.
• PPR — сополимер полипропилена, самый востребованный вид, может контактировать с горячей, с холодной водой, теплым полом или отоплением.
• PPs — улучшенный вариант с более высокими показателями жаропрочности. Нечасто встречается в бытовых постройках.

Таблица размеров полипропиленовых труб для отопления и водоснабжения

Труба PPR PN10 и PN20	Труба, армированная алюминиевой фольгой PPR-AL-PPR PN 25	Труба с внутренним армированием PERT-AL-PPR PN 25	Труба, армированная стекловолокном PPR-GF-PPR PN 20
Тип	Номинальное давление	Наружный диаметр, мм	Область применения
PPR	PN 10	20-110	ХВС
PPR	PN 20	20-110	ХВС и ГВС
PPR-AL-PPR PN 25	PN 25	20-63	ХВС и ГВС, отопление
PERT-AL-PPR PN 25	PN 20	20-110	ХВС и ГВС, отопление
PPR-GF-PPR PN 20	PN 25	20-63	ХВС и ГВС, отопление

Для прокладки водопровода с холодной водой, в том числе питьевой, достаточно самых тонких изделий с маркировкой PN10. Бытовой трубопровод не имеет зон высокого давления, как правило, оно не больше 1 МПа, а низкая температура воды не вызывает линейного расширения.

Полипропиленовые трубы для отопления, размеры которых в таблице выше, желательно использовать армированные, с фольгой или базальтом. Последний появился совсем недавно на рынке и с ним еще мало кто работал, но материал уже имеет положительные отзывы профи. Зачем нужно армирование? Это очень важная деталь при формировании горячего водоснабжения, потому что благодаря прокладке при воздействии высокой температуры пропилен не изменяет свою форму и размер. А значит не будет деформации, которая может стать причиной протечки. Внутренний диаметр полипропиленовых труб, таблица с которыми представлена выше, становится меньше, но зато внешне деталь остается неизменного размера.

От чего зависит выбор диаметра?

Выбор диаметра ПП трубопровода зависит от:

• цели применения;
• силы напора;
• нагруженности;
• количества источников воды.

Как правило, входная труба обладает диаметром 32 мм. Для разводки используются ППТ 16-20 мм. При этом внутренний диаметр труб напрямую зависит от толщины их стенок, поэтому данный параметр является одним из самых важных при устройстве системы водоснабжения. Для наиболее точного представления существует специальная таблица соответствия.

Диаметр полипропиленовых труб таблица:

Для системы водопровода, чаще всего, используют трубы с наружным диаметром от 21 до 25 миллиметров, что аналогично стандартным стальным трубам диаметром ½ и ¾ дюйма. Для стояков применяют изделия с диаметром от 32 до 40 миллиметров.

Среди полипропиленовых труб есть несколько видов диаметра:

• 16-1200 мм;
• 16-32 мм в случае с бытовыми изделиями;
• 40-50 мм для внутренней канализации.

Максимально возможный диаметр труб равен 110 мм. Однако, он применяется только в случае обустройства канализаций больших многоквартирных домов.

Максимальное давление, при котором может использоваться конкретная труба из полимера, обозначается в маркировке. К примеру, надпись PN10 означает, что изделие должно эксплуатироваться при давлении не более 10 бар, PN20 – не более 20 бар. Помимо этого в маркировке указывают температуру в градусах.

Полипропиленовые трубки обладают большим коэффициентом расширения: при изменении температуры в процессе использования магистрали размеры ППТ заметно меняются.

Внутренний диаметр зависит от проходимости водопровода. На уровень проходимости влияют следующие факторы:

• внутреннее сечение (чем оно меньше, тем поток слабее);
• общее давление внутри системы;
• отложения внутри труб (зависит от срока эксплуатации изделия);
• количество переходов, поворотов и стыков;
• состав сырья ППТ (при более гладкой поверхности напор и проходимость увеличатся);
• общая протяженность трубопровода (при большой длине проходимость снижается).

Диаметр и толщина стенок напрямую зависят от цели применения и класса трубы. Чтобы узнать точный диаметр, существует специальный расчет, основываясь на измерении гидравлических параметров. Основная цель данного расчета в том, чтобы получить самые точные показатели диаметров.

Во время расчета нужно учитывать все аспекты, включая структуру системы и рабочее давление. К примеру, трубы для системы отопления существенно отличаются от изделий для холодного водоснабжения. В большинстве случаев для безотказной работы магистрали без сбоев необходимо использовать трубы с большим сечением, которое увеличит расходы в несколько раз. Если игнорировать необходимость в большом сечении, то заметно снизится напор.

Достоинства и недостатки пластиковых труб

Полипропилен имеет ряд неоспоримых преимуществ перед трубопроводами из металла. К сильным сторонам материала можно отнести такие моменты:

Длительный срок эксплуатации. Производители уверяют, что трубы, использованные в холодном водоснабжении, могут прослужить не менее 100 лет.

Низкий вес. Полипропилен – лёгкий материал. Если сравнивать изделия аналогичной длины и диаметра из пластика и металла, первые будут легче примерно в 9 раз.

Простой монтаж. С установкой такого водопровода может справиться человек, не имеющий специальных навыков и знаний.

Повышенный уровень шумоизоляции. Трубы в жилой застройке не пропускают шумы.

Устойчивость к коррозии. Внутренняя поверхность трубы обрабатывается по специальной технологии, что исключает появление твёрдых образований, которые снижают пропускную способность трубопровода.

Кроме этого, можно отметить высокую устойчивость к низким температурам и динамическим нагрузкам. Такие трубы не нуждаются в специальном техническом обслуживании, реализуются в доступном ценовом сегменте.

Имеются у материала и некоторые недостатки. В частности:

Сохраняется высокая вероятность линейного расширения, что требует установки специальных компенсаторов.

Ускоренное старение материала под воздействием прямых солнечных лучей.

Низкая термоустойчивость, что подразумевает обязательное использование утеплителя.

Кроме этого, не допускается провисание трубопроводов настенного крепления, поэтому существенно увеличивается количество крепёжных элементов.

Особенности выбора другого оборудования

Диаметры труб могут быть выбраны и по условиям гидравлического сопротивления для нетипично-большой длины трубопроводов, при которой возможен выход за технические характеристики насосов.

Но подобное может быть для производственных цехов, а в частном строительстве практически не встречается.

Трубопровод рассчитывается на максимальную мощность. Но система, если когда и будет работать в таком режиме, то не продолжительное время. При проектировании отопительного трубопровода можно принимать такие параметры, чтобы при максимуме нагрузки, скорость теплоносителя была и 0,7 м/с.

На практике скорость воды в трубах отопления задается насосом, который имеет 3 скорости вращения ротора.

Кроме того подаваемая мощность регулируется температурой теплоносителя и продолжительностью работы системы, а в каждой комнате может регулироваться путем отключения радиатора от системы с помощью термоголовки с нажимным клапаном.

Таким образом, диаметром трубопровода мы обеспечиваем нахождение скорости в пределах до 0,7 м при максимальной мощности, но система в основном будет работать с меньшей скорость движения жидкости.

О цифровых и буквенных символах в маркировке

На данный материал наносят много как букв, так и цифр. Производители обычно открывают официальные сайты, где, в том числе, есть информация по маркировке и той информации, которую она обозначает. Но лучше всего перевести эти объяснения на язык, который был бы понятен каждому.

Давление. Единица измерения – кг\см2. Обозначается как PN. Показывает, сколько времени труба работает нормально при поддержании тех или иных характеристик.

Чем толще стенка, тем выше, скорее всего, будет данный показатель. Например, выпускают марки PN20, PN25. Такие варианты нужны для подачи горячей воды, систем отопления.

Иногда еще наносят полосы красного или синего цвета. Это даст понять, для какой воды предназначены будущие трубопроводы.

Маркировка полипропиленовых труб для отопления включает данные, связанные с материалами и структурой. Составляются большие таблицы, чтобы дать описание данному параметру. Но достаточно быть в курсе основных обозначений, чтобы выполнить правильный монтаж отопления в обычном здании.

1. Al – алюминий.
2. PEX – обозначение сшитого полиэтилена.
3. PP-RP. Это полипропилен, поддерживающий высокое давление.
4. PP – Обычные разновидности полипропиленового материала.
5. HI – огнестойкая продукция.
6. TI – термоизолированный вариант.
7. M – обозначение многослойности.
8. S – значок для однослойных структур.

Маркировка полипропиленовых труб для водоснабжения может указывать и на данные, которые касаются:

1. Наличия или отсутствия сертификатов.
2. Номера выпущенной партии, серийного обозначения и времени, и так далее. Такие обозначения могут состоять из 15 символов и больше.
3. Изготовителей.
4. Толщины стенок и сечения.

Благодаря этим сведениям каждый покупатель сам выберет материал для водоснабжения, удовлетворяющий все его потребности.

Номинальное давление

Буквы PN – это обозначение разрешенного рабочего давления. Последующая цифра указывает уровень внутреннего давления в барах, которое может выдержать изделие в течение срока службы в 50 лет при температуре воды 20 градусов. Этот показатель напрямую зависит от толщины стенки изделия.

PN10. Такое обозначение имеет недорогая тонкостенная труба, номинальное давление в которой – 10 бар. Температурный максимум, который она может выдержать, – 45 градусов. Такое изделие используется для прокачки холодной воды и устройства теплого пола.

PN16. Большее номинальное давление, большая предельная температура жидкости – 60 градусов Цельсия. Такая труба значительно деформируется под воздействием сильного нагрева, поэтому не подходит для использования в отопительных системах и для подачи горячей жидкости. Ее предназначение – холодный водопровод.

PN20. Полипропиленовая труба этой марки выдерживает давление в 20 бар и температуру до 75 градусов по Цельсию. Она достаточно универсальна и используется для подачи горячей и холодной воды, однако не должна применяться в системе отопления, поскольку имеет высокий коэффициент деформации под воздействием тепла. При температуре 60 градусов отрезок такого трубопровода в 5 м удлиняется почти на 5 см.

PN25. Это изделие имеет принципиальное отличие от предыдущих типов, поскольку армировано фольгой из алюминия или стекловолокном. По свойствам армированная труба схожа с продуктами из металлопластика, менее подвержена температурному воздействию, выдерживает 95 градусов. Предназначена для использования в системах отопления, а также в ГВС.

Класс эксплуатации

При выборе полипропиленовых изделий отечественного производства назначение трубы подскажет класс эксплуатации по ГОСТ.

• 1 класс – изделие предназначено для горячего водоснабжения при температуре 60 °С.
• 2 класс – ГВС при 70 °С.
• 3 класс –  для напольного отопления, использующего низкие температуры до 60 °С.
• 4 класс – для напольной и радиаторной систем отопления, в которых используется вода до 70 °С.
• 5 класс – для радиаторного отопления с высокими температурами – до 90 °С.
• ХВ – холодное водоснабжение.

Размеры

Размеры труб из полипропилена варьируются в широких пределах. Значения внешнего и внутреннего диаметра, толщины стенки можно найти в следующей таблице.

Размеры водопроводных труб

ГОСТ на полипропиленовые коммуникации для водоснабжения (либо отопления) содержит требования к их толщинам стенок. Значения зависят от размерного отношения и серии труб. Изменение номинальной толщины, начиная с ≥ 2,1 и заканчивая значением ≥ 61,1, происходит с шагом 1,0. Шаг увеличения значения предельного отклонения для толщины стенок изделий составляет 0,1, начиная с 0,5. Для номинальной толщины стенок ≥ 1,0 предельное отклонение составляет 0,4.

При испытаниях водопроводные трубы выдерживаются не меньше 2 часов при температуре 23 °С (с допустимым отклонением в ту или иную сторону 5 °С). Величина среднего наружного диаметра определяется на расстоянии не меньше 10 см от трубного торца изделия с погрешностью не больше 0,05 мм. Допустимо определять этот параметр как среднее арифметическое четырех измерений, которые равномерно распределены по окружности трубы в одном ее сечении и округлены до 0,1 мм.

Овальность коммуникаций полипропиленовой трубы (ГОСТ 52134) устанавливается как вычитание минимального значения внешнего диаметра сечения коммуникаций из максимального. Толщина стенки находится на дистанции не меньше 1 см от торца в едином сечении в шести точках, которые по нему равномерно распределены. Погрешность составляет не больше 0,05 мм.

Важным параметром для водопроводных труб из полипропилена является толщина их стенок, которая должна соответствовать типу и диаметру изделия

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

• в сумме потеря тепла – 36 кВт;
• потеря на 1-ом этаже – 20 кВт;
• потеря на 2-ом – 16 кВт;
• установлены трубы из полипропилена;
• работа системы в режиме 80/60;
• температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

Армированные полипропиленовые трубы

Вывод о том, что трубы полипропиленовые – рабочая температура которых соответствует температуре горячей воды в системе отопления, можно с успехом использовать, не совсем точен.

Для устранения эффекта теплового расширения производители разработали новый тип – армированную полипропиленовую трубу.

В этих изделиях между слоями полипропилена находится слой алюминиевой фольги или стекловолокна, которые не дают трубе намного расширяться.

Специалисты рекомендуют для отопительной системы использовать только армированные полипропиленовые трубы – температура, которую они выдерживают, полностью соответствует нормативам современной отопительной системы.

Монтаж полипропиленовых труб

При монтаже полипропиленовых труб следует учитывать их линейное расширение из-за перепадов температуры воды. Поэтому крепление к стене необходимо производить без жесткой фиксации изделий.

Необходимо соблюдать важное условие – полипропиленовые трубы должны иметь возможность небольшого движения при увеличении или снижении температуры. Это означает, что не стоит их вытягивать в струнку и прочно крепить к стенам

Иначе возможны повреждения слоев трубы, которые могут привести к обрыву

Это означает, что не стоит их вытягивать в струнку и прочно крепить к стенам. Иначе возможны повреждения слоев трубы, которые могут привести к обрыву.

И главное, нужно помнить о том, что трубы полиэтиленовые – какую температуру выдерживают, значит, в таких условиях и надо их эксплуатировать.

Трубы из данного материала не рекомендуется сильно изгибать . Несмотря на то, что полипропилен обладает хорошей пластичностью, изгибы и повороты следует делать при помощи специальных муфт и фитингов. Если попытаться изготовить поворот на 90 градусов вручную, то в месте изгиба появится трещина или значительно уменьшится внутренний диаметр изделия.

В устройствах, где используются армированные полипропиленовые трубы – температура рабочей среды должна находиться в пределах до 95 градусов. При укладке труб в бетонную стяжку, например при устройстве теплых полов, канал следует сделать немного шире, чем диаметр изделий. Это нужно для того чтобы при линейном расширении труба имела возможность изменять свои размеры.

При использовании труб для снабжения холодной водой допускается их жесткое крепление, так как в этом случае температура эксплуатации полипропиленовых труб невысока и линейного расширения материала нет. К тому же стоимость таких изделий невысока по сравнению с армированными трубами, в которых в качестве теплоносителя применяется горячая вода.

Армирование приводит к тому, что трубопровод становится значительно надежнее и крепче.

Какое давление выдерживают полипропиленовые трубы

В соответствие с техническими характеристиками срок эксплуатации полипропиленовых труб составляет около 50 лет. Эта цифра зависит не только от температуры рабочей среды в трубе, но и от ее давления.

Полипропиленовые трубы могут эксплуатироваться при давлении рабочей среды до 30 кг/кв. см. Чем выше температура, тем меньше уровень допустимого давления.Если сказать проще, то трубы из этого материала должны иметь уровень рабочего давления до 10 бар.

Идеальные условия для полиэтиленовой трубы – температура воды не больше +70 градусов при давлении от 4 до 6 атмосфер.

https://youtube.com/watch?v=fKf2kG7gHvw

Полипропиленовые трубы весьма востребованы при строительстве или ремонте трубопроводов различного назначения. Однако необходимо учитывать их рабочие возможности: температуру и давление.

Термопластичность полипропилена, является фактором, ограничивающим сферу его эксплуатации. При нагреве до определённой температуры, он начинается постепенно переходить в размягчённое состояние. В связи с этим, становится актуальным вопрос – какую температуру выдерживают полипропиленовые трубы, и можно ли вообще использовать их для подачи горячей воды.

Как узнать свойства и характеристики полипропиленовых труб по маркировке

Маркировка полипропиленовой трубы, несет в себе важную информацию о составе трубы и ее применении. Профессионалы легко могут прочитать и быстро выбрать нужную трубу для водоснабжения или отопления, не переплачивая денежные средства заказчика.

Но что делать, если вы сами хотите произвести монтаж водопровода на даче или в доме? В этой статье мы поговорим как правильно читать маркировку на трубах и сделать верный выбор, сэкономив деньги.

Как правило, в самом начале маркировки трубы идет название фирмы-изготовителя.

Затем обозначают тип полипропилена:

• 1 тип – обозначается PPH. Данная труба изготавливается из гомополипропилена. Сфера применения: в холодном водоснабжении, вентиляции, в промышленных целях, например, для перекачки агрессивных сред и прочее.
• 2 тип – обозначается PPB. Изготавливается из блоксополимера. Сфера применения схожа с первым типом, однако данная труба допускается для монтажа теплого пола.
• 3 тип – самый популярный среди монтажников и потребителей, его обозначают PPR. Кстати, многие теряются при виде маркировки PPR и PPRC и начинают думать, в чем отличия. На самом деле они абсолютно одинаковые. В последнее время изготовители стали применять маркировку PPR отказавшись от последней буквы. Изготавливается из рандомсополимера и может применяться для монтажа холодного, горячего водоснабжения, в различных типах систем отопления.

Существует такой вид полипропилена как PPs, особая труба допускает транспортировку жидкости с температурой 95°C.

Кстати, цвет трубы тут не играет никакой роли, это лишь краситель, который добавляют производители. Исключением является труба с черным оттенком, которая защищена от ультрафиолета.

Рядом с маркировкой типа полипропилена также можете найти маркировку, обозначающую, что это комбинированная труба, например, с прослойкой алюминия (AL) или стекловолокном (FB или Fiber). Обе такие трубы отлично подходят для систем отопления.

Затем мы можем увидеть маркировку давления (PN).

На какое давление рассчитана труба:

• PN10 – номинальное давление 10 атмосфер, данная труба подходит для холодного водоснабжения с температурой до +20°C.
• PN16 – номинальное давление 16 атмосфер, применяется для холодного водоснабжения и подачи воды с температурой не превышающей +60°C.
• PN20 – номинальное давление 20 атмосфер, применяется для холодного, горячего водоснабжения с рекомендуемой температурой не выше 75 – 80°C данные трубы можно применять и для систем отопления с максимально допустимой температурой 95°C, но необходимо учитывать, что срок службы трубы будет заметно меньше.
• PN25 – номинальное давление 25 атмосфер, если вы видите такой параметр, это может означать, что труба армированная алюминиевым слоем и применяется для систем горячего водоснабжения и отопления с рабочей температурой не превышающей +95°C.

Следом за всеми этими данными идет маркировка диаметра трубы и толщины стенки: например, 20х3,4 что в переводе означает: 20 – это внешний диаметр трубы в мм (полипропиленовые трубы всегда обозначают внешний диаметр), 3,4 – это толщина стенки в мм.

Также в маркировки трубы могут присутствовать такие данные как: нормативный документ, дата выпуска, номер партии и др.

У разных производителей порядок маркировки может отличаться от вышеуказанного, суть этого не меняется.

Еще мы хотим обратить особое внимание на то, чтобы при выборе трубы обращали внимание на ее график температур и давления, ведь вся эта маркировка с условными обозначениями PN10, PN16, PN20… указана при температуре в +20°C. Если у вас температура теплоносителя равняется +75°C, то максимальное давление не должно превышать 6 атмосфер

Если у вас температура теплоносителя равняется +75°C, то максимальное давление не должно превышать 6 атмосфер.

Конечно, паниковать не стоит, если вдруг по каким-либо причинам у вас скакнет давление до 8 или 10 атмосфер при заданной температуре, с трубой ничего не случится, ее не разорвет — просто, чем дольше воздействие критических температур и давлений, тем меньше срок службы трубы.

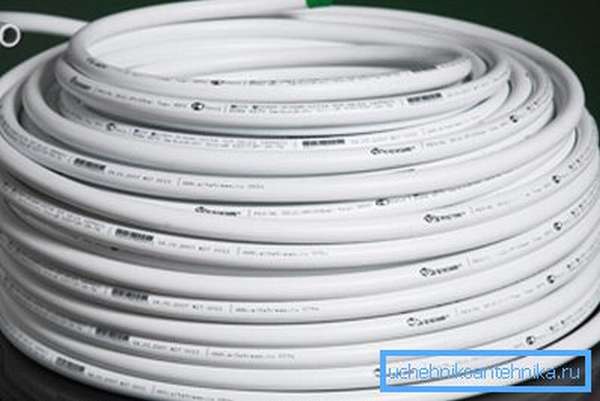

Как узнать свойства и характеристики полипропиленовых труб по маркировке Маркировка полипропиленовой трубы: фирма-изготовитель, тип пропилена, на какое давление рассчитана труба, максимальное давление и температура теплоносителя.

При какой температуре начинает плавиться полипропилен?

• Тепловое воздействие на структуру полимерного сплава начинается с пределов + 175 градусов.
• Минусовые отметки от – 15 до -25 градусов сопровождаются разрушениями кристаллической основы, в ходе которой изделие крошится.

Современная промышленность предлагает к реализации полипропилен в виде листовых пластин. В ходе производства данного сырья используют методику экструзии. В свою очередь модели делятся на две группы.

Их выбирают для обустройства трубопроводной системы. Соединить элементы друг с другом можно при помощи специальной сварки, обеспечивающей быстрое плавление пластиковой поверхности.

Как осуществляется крепление полипропиленовых труб

Для монтажа магистралей с использованием труб из полипропилена понадобятся:

дюбели.

2. Инструменты:

• отвертка фигурная;

  нож\ножницы для резки полипропиленовых труб;

  измерительная рулетка;

• карандаш или маркер.

Крепеж полипропиленовых труб нужно выполнять с учетом риска механической деформации и теплового расширения магистрали. Специалисты рекомендуют проводить укладку труб в штробах, подвесных потолочных конструкциях, в стенах, в стяжках, вдоль стен под плинтусами либо открытым способом.

• Установку пропиленовых труб необходимо выполнять при температуре окружающего воздуха, не ниже + 5 °C.

Трубы с наружным диаметром в пределах от 16 до 32 мм следует изгибать с радиусом, который составляет не менее 8 наружных диаметров. Выполняют такие операции при температуре воздуха более 15°C.

Пропиленовые трубы необходимо защитить от воздействия открытого пламени.

• Если в процессе разводки возникает необходимость выполнить пересечение трубопроводов, то необходимо использовать специальные детали крепления для перекрещивания.

При соединении труб с помощью резьбы используются специальные фитинги нужного размера. Нарезка резьбы на полипропиленовой трубе запрещается.

Если в трубопроводе из полипропилена присутствуют участки из металлических труб, то соединение нужно выполнять без применения пайки или сварочных работ, так как это может привести к перегреву полипропиленовых крепежных элементов.

Прокладка трубопроводов выполняется с уклоном не менее 0,5 %. В самой низкой точке трубопровода необходимо предусмотреть установку дренажного крана или сливного клапана. Длинные трубопроводы следует разделить на отдельные элементы, которые могут перекрываться с помощью кранов шарового типа или проходной запорной арматуры. Это необходимо для упрощения проведения работ по обслуживанию и ремонту полипропиленового трубопровода. В точках, где планируется монтаж смесителей и другого сантехнического оборудования, устанавливается универсальное настенное крепление с регулировкой по оси от 10 до 15см.

Расстояние между креплениями

Максимальный шаг крепления полипропиленовых труб PN 10

для горизонтальных магистралей:

Расстояние между креплениями полипропиленовых труб PN 16

при горизонтальной прокладке не должно превышать значений, которые указаны в таблице:

Расстояние крепления полипропиленовых труб PN 20

(максимальный интервал между опорами) при горизонтальном монтаже не должен превышать следующих значений:

При вертикальном креплении значения, представленные в таблице, необходимо умножить на 1,3.

Для полипропиленовых труб STABI PN 20

с армированием:

Способы крепления полипропиленовых труб:

В точках, где необходимо выполнить ответвление магистрали
В точках крепления арматуры	С использованием хомутов
Крепление рядом с фитингом

Выполняя крепление полипропиленовых труб, следует учесть эксплуатационные условия (температура\давление), допустимое линейное расширение, а также варианты соединения. Существует два основных варианта креплений:

• неподвижное (отсутствует возможность перемещения крепления вдоль оси полипропиленовой трубы);

подвижное (предусмотрено сжатие\растяжение магистрали без изменения положения оси).
