Фундамент
Основа строения делается монолитным блоком. Первоначально заливается нижний блок (плита цокольного этажа) прямо на подготовленную основу из грунта. После колонны, которые размещаются вокруг бассейна, затем по периметру фундамента стены. Завершает этап заливание верхней платформы. Для бассейна чаша закладывается отдельно и не связывается с общей конструкцией.
Предварительный монтаж
Обычно производство всех необходимых деталей для строительства дома ведётся на специально отведённой территории вблизи места, где заготавливается лес. Первым делом возводится массивный цоколь, который после транспортируется на стройплощадку и применяется при монтаже сруба как подкладной верх. Согласно чертежам изготавливаются бревенчатые стойки, фермы, стропила, забиры – составляющие, которые закладываются между столбами. Далее на цоколе собирают остов, плотно соединяя все детали.
Возведение брёвен
Данная технология строительства допускает использование балок диаметром от 35 до 100 см. Существует более трёх способов соединения стволов с балками (обычная чашка, применение пазов и шипов), но каждый из них должен тщательно и внимательно использоваться, так как, в противном случае конструкцию невозможно будет собрать. При правильном монтаже остова дом будет прочным, не продуваемым и долговечным.
Вдоль всего периметра дома специальными крепежами фиксируются планки обвязки сечением 400х150, при помощи раскосов к ним прикрепили стволы, далее продолжили устанавливать стропила.
Соединение деталей
Дабы все составляющие части эркера закрепить на центральной стойке, их окончания ещё на подготовительном этапе зарубили на клин и железными уголками прикрепили сверху на колоне.
Абсолютно все соединительные части каркаса, чтобы дополнительно зафиксировать по вертикали между собой используют резьбовые шпильки или длинные саморезы, а при помощи металлических пластин и мощных шурупов по горизонтали.
Все крепёжные элементы используются так, чтобы их не было видно с внутренней стороны дома. Вся конструкция связана между собой нижними и верхними блоками обвязками. Над обоими торцами в форме эркеров стропильные блоки сходятся в одной точке, опираясь на центральную стойку.
Кровля поддерживается двумя крупными фермами. Всю крышу соединяют три крепкие слеги, основная коньковая и две вспомогательных по бокам.
Кровля
Над стропилами выстраивается каркас, после крепится вагонка, образуя сплошной потолок, сверху она покрывается пароизоляцией. Поверх набиваются доски, установленные на тонкую грань, сечением 200х50 мм и шагом 60 см. В промежутках между ними укладывается в несколько слоёв утеплитель, образуя толщину 200 мм. Вся эта конструкция накрывается паропропускающей мембраной, которая фиксируется контробрешёткой. Строение крыши завершается созданием настила из плит OSB, поверх которого выклеивается мягкая черепица.
Стены и перестенки
Наружные пространства между бревенчатыми колонами заполняются брусками 200х50 мм с шагом 50 см, создавая тем самым каркас для последующей отделки, а соединения со стойками детально уплотняются. Зачастую промежутки закладываются пенобетонными блоками и утепляются пенополиуретановыми панелями или декоративным камнем.
Все внутренние перегородки монтируются при помощи реек 100х50 мм и шагом 50 см, они тщательно закладываются утеплителем по ширине рейки и отделывается шумоизоляционным материалом. С обеих сторон каркас зашивается 10-ти мм OSB плитой, поверх обшивки накладывается специальная сетка для дальнейшей облицовки.
С лицевой стороны дома в нижние части проёмов горизонтально монтируются два небольших бревна, над которыми устанавливаются окна.
Главным производителем тепла в жилище является мощный двухконтурный газовый котёл обогревающий дом через тёплый пол и радиаторы. Все водные коммуникации находятся в бойлерной на цокольном этаже.
Советуем изучить по теме технологий домостроения следующие материалы:
- Пример финского загородного дома: Оформление фасада дома
- Загородный дом быстро и недорого: дом по канадской технологии
- Технологии рубки деревянных домов
- Строительство каркасного дома: возведение фундамента
- Советы по постройке сруба бани
- Реконструкция, строительство загородного дома: подъем дома
- Деревянное домостроение по финским технологиям
16.06.2014
Эта статья еще не комментировалась. Инф-Ремонт будет признателен первому комментарию о статье

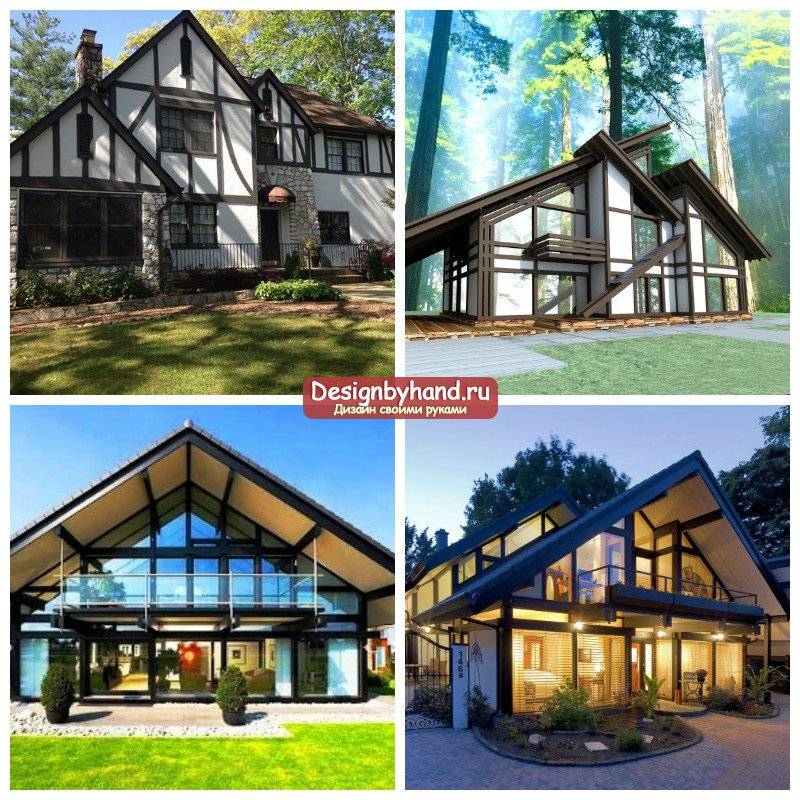

Немецкий стиль домов фахверк
Интересно, что немецкий стиль домов фахверк в современной архитектурной моде используется в двух направлениях. Используются абсолютно традиционные фасады, в которых берутся крашенные деревянные балки, а пространство между ними заполняется древесными плитами, камнем, кирпичом, словом, делается нечто похожее внешне на то, как строились дома двести лет назад.
С другой стороны, сама технология выстраивания жесткого каркаса и перестенков между каркасом из менее крепкого материала, породила популярность каркасных построек с витражным остеклением.
Это ни в коем случае не экономия, ведь такие огромные стеклопакеты в алюминиевых рамах стоят достаточно дорого, выводя бюджет проекта на совершенно другой уровень, зато внешний вид такого коттеджа, комфорт проживания внутри него (светло, просторно) будут в разы выше.
Проекты домов в стиле фахверк сейчас предлагает большинство дизайнерских и архитектурных бюро, которые обслуживают сегмент загородного строительства. Но не все из этих проектов дома в стиле прованс в итоге будут похожи на истинный фахверк, поэтому нужно или разобраться с теорией самой технологии, или же довольствоваться чем-то отдаленно напоминающим настоящий немецкий дом.
Нужно помнить всегда, что каркас для постройки был не украшением, не архитектурной особенностью, а главным элементом, который позволял иметь всей конструкции устойчивость и прочность. Именно поэтому в направлении и количестве балок, поперечных планок, укосин и прочего есть определенная логика и смысл.
Так, часто можно увидеть проекты, в которых отделка фасада дома в стиле фахверк заключается в размещении балок исключительно как декоративных элементов, которые оформляют балконы, окна, зону второго этажа и тому подобное. При этом каркас будто бы зависает в воздухе, что выглядит странно и непонятно.
Так же неправильно, когда происходит имитация несущих вертикальных опор без нужного количества и направления косых, которые и помогают вертикальным опорам держать на себя всю тяжесть перекрытий, кровли, отделки, балконов и прочего. Чтобы понять, как именно стоит размещать балки, вы можете или воспользоваться фото из реальных европейских городов, повторяя расположение балок для вашего конкретного фасада. Или же простыми схемами по выстраиванию каркаса, одну из которых вы можете видеть на фото выше, чтобы воссоздать один из самых популярных стилей интерьеров домов.
В идеале готовый фасад дома в стиле фахверк должен производить впечатление здания, полностью построенного по старинной технологии, даже если кирпич, камень, цементный раствор и штукатурка заменены на более современные материалы.
Дом в стиле фахверк своими руками
Если разбирать строительство дома в стиле фахверк своими руками, то вам пригодиться любая инструкция по возведению каркасных строений. Конечно, не стоит брать в качестве примера дизайн садовой беседки, там ведь нагрузки на балки первой обвязки и вертикальные опоры будут гораздо меньшими, но вот простые одноэтажные каркасные дома будут совсем близкими родственниками фахверка, которые несложно сделать самостоятельно.
Выполнять обязательно все общие рекомендации, общие для всех стилей деревянных домов. То есть надежный фундамент обязательно должен быть покрыт специальным гидроизоляционным слоем, который будет защищать все деревянные части от губительного действия влаги. Точно таким же защитным средством покрываются сами балки, так как они не будут спрятаны в толще стен, а будут напрямую соприкасаться с атмосферными осадками.
Для отделки дома в стиле фахверк необходимо будет подумать над цветовой гаммой, которая хорошо подойдет выбранному стилю. Классикой считаются темные балки в сочетании со всевозможными светлыми оттенками штукатурки на стенах – песочным, бежевым, белым, светло-коричневым и так далее.
Красивым будет дополнение фасада декоративным кирпичом или природным камнем, кстати, в дорогих проектах зачастую можно увидеть интересное сочетание нижнего яруса (цоколя или всего первого этажа) из камня и полностью деревянного второго этажа или мансарды.
Еще одним очень важным этапом строительства является устройство кровли, причем, если посмотреть на примеры домов в стиле фахверк, фото которых продемонстрировано выше, то вы увидите, что большинство из них имеет кровлю очень сложной формы, которая является настоящим украшением всего внешнего облика дома. Черепицу обязательно подбирать под выбранную цветовую гамму фасада, причем, лучше использовать покрытия «под старину», для большего эффекта.
Строительство фундамента и монтаж каркаса
Начало постройки дома фахверк начинается с подготовки площадки
Очень важно исследовать грунт на прочность. Фахверковые дома можно строить на основе любого фундамента, предназначенного для создания деревянного дома, но по своему весу они достаточно легкие, оказывающие на почву минимальное воздействие
Соответственно, если грунт склонен пучиться и внутри него много вод, то постройка будет крайне неустойчивой. Для этого к выбору фундамента стоит подходить со всей ответственностью. В некоторых случаях можно довольствоваться столбчатым, плитным или свайным фундаментом, но иногда потребуется создавать ленточный вариант.
Фахверковые дома, поскольку имеют деревянный каркас, во многом зависят от качественно проведенной гидроизоляции. Для этого на поверхность фундамента укладывается слой гидроизоляционного материала и только потом монтируется обвязочный венец. Его сечение должно быть не меньше 50х200 мм. Все брусья перед установкой должны быть обработаны антисептиками, чтобы защитить древесину от вредителей. Кроме того, все деревянные элементы покрываются огнеупорной жидкостью. Обвязочный венец становится в дальнейшем основой каркаса, потому что все его нижние детали крепятся именно к нему.
Невидимые деревянные элементы стен, которые будут скрыты под обшивкой, создаютиз обрезной доски (45х145 мм). Они также обрабатывается материалами для предотвращения возгорания и защиты от появления вредителей.
Жесткость и прочность каркаса дома в стиле фахверк достигается тем, что в местах соединений на его элементах создаются потайные шипы и «ласточкин хвост». Внешне они могут выглядеть несколько сомнительно, однако дома, построенные по такой технологии, стоят в Европе более 300 лет, что является лучшим доказательством прочности подобных креплений.
После монтажа каркаса дом требует создания четырехскатной крыши, которая осуществляется с помощью стандартной для данного способа стропильной системы. Для кровли чаще всего выбирают металлочерепицу. В общих чертах дом в стиле фахверк создается как и любой каркасный, с той лишь разницей, что осуществляется зашивка стен.
Технология отделки натуральной доской
При отделке натуральным деревом или клееным брусом важно приобрести качественно обработанный материал. Чаще всего для таких работ используется лиственница, сосна или ель
Требования к дереву:
- обработка огнестойкими, водоотталкивающими, противопаразитарными составами;
- качественная сушка дерева, гарантирующая отсутствие усадки досок в будущем;
- тщательное окрашивание бруса со всех сторон специальными долговечными лакокрасочными материалами.
Можно окрашивать не только балки, но и сами стены домаИсточник criptopia.ru
Хорошо обработанное дерево крепится дюбель-шурупами или гвоздями, а места распила тщательно обрабатываются и прокрашиваются. Доски можно визуально состарить специальными составами или щеткой для браширования перед окрашиванием.
Недостатки фахверка
Решение построить коттедж по такой технологии подходит не всем, что делает его еще более уникальным. У фахверковых домов есть свои минусы, большинство из которых компенсируется за счет современных технологий. В числе недостатков специалисты отмечают:
- Необходимость менять некоторые виды утеплителей с периодичностью раз в 30 лет (это не столь затратно, сколько предполагает снятие внешней оболочки дома, что не всегда удобно);
- За деревянными перекрытиями нужно ухаживать, а натуральная древесина в основе каркаса создает не самую благоприятную ситуацию в плане пожарной безопасности;
- Для строительства нужно привлекать исключительно профессионалов, ориентирующихся в теме, потому что допущенные инженерные ошибки могут поставить под угрозу безопасность постройки;
- Невысокая звукоизоляция (наличие тонких стен стоит компенсировать достаточной толщиной уплотнителя, чтобы не слышать посторонние звуки с улицы).
Наличие незначительного перечня недостатков делает фахверковые постройки привлекательными для россиян. Ввиду этого многие задумываются над тем, как сократить расходы и построить подобный дом собственными руками.
Интерьер фахверк-дома
Особенность строительства фахверка (каркас) диктует и подход к оформлению интерьера. Систему балок не спрячешь — да и не зачем. Конечно, балки несут дух старины. Но и это можно обыграть. Вообще, для внутреннего устройства дома в стиле фахверк можно выбрать любой стиль — от немецкого кантри до современного минимализма.
Внутренне убранство фахверка в современном минимализме (HUF HAUS)
Фото с сайта schoener-wohnen.de
В первом случае балки можно искусственно состарить, использовать в отделке побольше дерева, настелить на пол доску или уложить плитку «под старинку», установить добротную массивную мебель в ретро стиле, использовать грубый текстиль и самотканые коврики. Современную технику максимально скрыть за фасадами шкафов и в каких-либо конструкциях. Заказать немецкую печь и наслаждаться уютом и обаянием старой Западной Европы.
Если вы выбираете минимализм, изначально запланируйте остекление больших площадей. Помещения будут просторными и очень светлыми. Элементы каркаса и стропила можно выкрасить в белый цвет, а на пол уложить выбеленный паркет. Светлый цвет стен, лаконичный камин, минимум мебели на первом этаже — и фахверк из пряничного домика трансформируется в немного строгий, но очень легкий современный дом в минималистском стиле.
Вы можете выбрать для оформления классический стиль — в этом случае балки можно украсить резьбой или даже превратить в скульптуры. Настил деревянных полов, возведение глухих внутренних перегородок и отделка их обоями изменят помещение до неузнаваемости. Добротная классическая мебель, дорогой текстиль, солидные аксессуары — и внутреннее пространство фахверка сложно будет отличить от классического дома.
Haacke GmbH & Co
Вообще, фахверк дает огромный простор для творчества дизайнера, ведь здесь можно управлять объемами, объединять и разделять пространства, использовать различные приемы зонирования, задействовать балки, стропила, соединения и т.п. А можно просто создать интерьер в стиле фахверк. Конечно, это условное название стиля. На самом деле, внутреннее убранство фахверка бывает (и было) разным. Объединяло их только наличие каркаса и очага.
С сайта fewo-direkt.de
Итак, чтобы создать интерьер в стиле фахверк, нужно сделать акцент на элементах каркаса, окрасив их в контрастный цвет: если стены светлые — сделать каркас темным, и наоборот.
Полы могут быть деревянными или каменными (плитка с эффектом потертости). Возводя внутренние перегородки, нужно намеренно оставить каркас видимым — как снаружи дома. Да и для отделки этих перегородок использовать те же методы — например, облицевать камнем или обшить деревянными панелями.
Фото взято с сайта www.relaxedpolitics.com
Создавая дополнительные перегородки, можно имитировать каркасные элементы с помощью деревянных накладок, делая раскладку в стиле фахверк.
Стены в старинных фахверк-домах обычно светлые, так что, оформляя интерьер в стиле фахверк, используйте светлую фактурную штукатурку или краску. Купите и установите немецкую топку или закажите причудливый камин, чтобы еще раз подчеркнуть «пряничность» своего домика.
С сайта inderwies-keramik.de
Балки используйте для монтажа подсветки, а еще задействуйте их в качестве полочек для утвари или кронштейнов. Закажите кухонную мебель с фасадами, украшенными деревянной раскладкой а-ля наружная стена фахверка. Используйте и ковку в интерьере в стиле фахверк. В настоящем фахверке кованые предметы встречались довольно часто. Впрочем, как и плетеные. Стену можно украсить колесом телеги и подковой. Все же фахверк — это старый дом, чаще возводившийся крестьянами. Поэтому стиль интерьера традиционного фахверка — это, как правило, кантри.
Все эти приемы можно использовать, создавая стилизацию внутреннего убранства фахверка в городской квартире. Да, и такое возможно: в квартире или в обычном коттедже, если потолки их высоки, можно оформить интерьер в стиле фахверк, сделав акцент на деревянной раскладке, имитирующей интересное членение фасада фахверка открытыми элементами каркаса. Также можно использовать декоративные балки из полиуретана и электрический камин а-ля немецкая печка.
Стилизация под фахверк. Дизайнеры: О. Шкаденкова и Т. Соловьева (дизайн-студия «АНТ»)
Немецкий стиль домов фахверк
Интересно, что немецкий стиль домов фахверк в современной архитектурной моде используется в двух направлениях. Используются абсолютно традиционные фасады, в которых берутся крашенные деревянные балки, а пространство между ними заполняется древесными плитами, камнем, кирпичом, словом, делается нечто похожее внешне на то, как строились дома двести лет назад.
С другой стороны, сама технология выстраивания жесткого каркаса и перестенков между каркасом из менее крепкого материала, породила популярность каркасных построек с витражным остеклением.
Это ни в коем случае не экономия, ведь такие огромные стеклопакеты в алюминиевых рамах стоят достаточно дорого, выводя бюджет проекта на совершенно другой уровень, зато внешний вид такого коттеджа, комфорт проживания внутри него (светло, просторно) будут в разы выше.Проекты домов в стиле фахверк сейчас предлагает большинство дизайнерских и архитектурных бюро, которые обслуживают сегмент загородного строительства. Но не все из этих проектов дома в стиле прованс в итоге будут похожи на истинный фахверк, поэтому нужно или разобраться с теорией самой технологии, или же довольствоваться чем-то отдаленно напоминающим настоящий немецкий дом.
Нужно помнить всегда, что каркас для постройки был не украшением, не архитектурной особенностью, а главным элементом, который позволял иметь всей конструкции устойчивость и прочность. Именно поэтому в направлении и количестве балок, поперечных планок, укосин и прочего есть определенная логика и смысл.
Так, часто можно увидеть проекты, в которых отделка фасада дома в стиле фахверк заключается в размещении балок исключительно как декоративных элементов, которые оформляют балконы, окна, зону второго этажа и тому подобное. При этом каркас будто бы зависает в воздухе, что выглядит странно и непонятно.
Так же неправильно, когда происходит имитация несущих вертикальных опор без нужного количества и направления косых, которые и помогают вертикальным опорам держать на себя всю тяжесть перекрытий, кровли, отделки, балконов и прочего. Чтобы понять, как именно стоит размещать балки, вы можете или воспользоваться фото из реальных европейских городов, повторяя расположение балок для вашего конкретного фасада. Или же простыми схемами по выстраиванию каркаса, одну из которых вы можете видеть на фото выше, чтобы воссоздать один из самых популярных стилей интерьеров домов.
В идеале готовый фасад дома в стиле фахверк должен производить впечатление здания, полностью построенного по старинной технологии, даже если кирпич, камень, цементный раствор и штукатурка заменены на более современные материалы.
Дом в стиле фахверк своими руками
Если разбирать строительство дома в стиле фахверк своими руками, то вам пригодиться любая инструкция по возведению каркасных строений. Конечно, не стоит брать в качестве примера дизайн садовой беседки, там ведь нагрузки на балки первой обвязки и вертикальные опоры будут гораздо меньшими, но вот простые одноэтажные каркасные дома будут совсем близкими родственниками фахверка, которые несложно сделать самостоятельно.
Выполнять обязательно все общие рекомендации, общие для всех стилей деревянных домов. То есть надежный фундамент обязательно должен быть покрыт специальным гидроизоляционным слоем, который будет защищать все деревянные части от губительного действия влаги. Точно таким же защитным средством покрываются сами балки, так как они не будут спрятаны в толще стен, а будут напрямую соприкасаться с атмосферными осадками.
Для отделки дома в стиле фахверк необходимо будет подумать над цветовой гаммой, которая хорошо подойдет выбранному стилю. Классикой считаются темные балки в сочетании со всевозможными светлыми оттенками штукатурки на стенах – песочным, бежевым, белым, светло-коричневым и так далее.
Красивым будет дополнение фасада декоративным кирпичом или природным камнем, кстати, в дорогих проектах зачастую можно увидеть интересное сочетание нижнего яруса (цоколя или всего первого этажа) из камня и полностью деревянного второго этажа или мансарды.
Еще одним очень важным этапом строительства является устройство кровли, причем, если посмотреть на примеры домов в стиле фахверк, фото которых продемонстрировано выше, то вы увидите, что большинство из них имеет кровлю очень сложной формы, которая является настоящим украшением всего внешнего облика дома. Черепицу обязательно подбирать под выбранную цветовую гамму фасада, причем, лучше использовать покрытия «под старину», для большего эффекта.
Строительство фахверковых домов технологии, испытанные веками
Созданные в Германии, фахверковые дома, технология строительства которых практически не претерпела существенных изменений, появились как результат острого дефицита качественной древесины в средневековой Европе. Поэтому из дерева создавали деревянный каркас, а пространство между балками первоначально заполняли глиной, на смену которой пришли более прочные материалы: камень и кирпич. Еще одним несомненным преимуществом в условиях средневековья была возможность быстро восстановить разрушенный или поврежденный фахверковый дом своим руками
Для постоянно воюющей Европы того времени это было очень важно
Классический деревенский фахверковый дом
Фахверковый дом — практичность и красота в одном лице
Основа фахверкового дома – сложный деревянный каркас, состоящий из горизонтальных, вертикальных и диагональных элементов, которые и являются главной особенностью архитектурного стиля фахверк. Диагональные элементы — раскосы, расположенные между балками и стойками, добавляют конструкции жесткости и прочности. Для создания конструкции каркаса использовали дерево – ель, дуб, пихту, дугласию, а прочность каркаса достигается за точного расчета нагрузок и точного соединения всех деталей.
Основа фахверкового дома – сложный деревянный каркас
Ручная обработка древесины и совершенство деталей придают дому элегантности
Горизонтальные, вертикальные и диагональные брусья являются главной особенностью архитектурного стиля фахверк
Вертикальное расположение балок полностью оправдало себя – сегодня можно встретить дома, построенные более 500 лет назад. Причина такого долголетия – по хорошо отшлифованной вертикальной балке дождевая вода стекает быстро, практически не задерживаясь и не впитываясь. И в этом принципиальное отличие фахверковых домов от традиционных рубленных русских изб, в которых бревна располагались горизонтально и, как следствие, больше впитывали влаги, что приводило к более скорому постепенному разрушению древесины.
Фахверковая конструкция придает дому особый шарм
Благодаря вертикальному расположению балок дождевая вода быстро стекает, практически не задерживаясь и не впитываясь
Архитектура дома
У классического дома в немецком стиле архитектура проста и понятна. У таких домиков нет чердака, и все они, как правило, правильной квадратной или прямоугольной формы. Они могут состоять из одного, двух или трех этажей. Иногда к домику делают пристройки, но и они не должны нарушать симметрию.
Резьба в интерьере в немецком стиле
Спальня в немецком стиле
Красивый фасад дома в немецком стиле
Чтобы полезной площади стало больше, делают мансарду, эркеры или цокольный этаж. Мансарда – хороший вариант для одноэтажного дома. Она может стать спальней для гостей, библиотекой или кабинетом. Крыша у таких домиков двускатная, спускающаяся под небольшим углом, поэтому пристройка здесь получается очень удобной. Типичная крыша немецкого дома имеет большие свесы. Ее покрывают красной черепицей, которая не только защищает здание, но и украшает его. Трехэтажные особняки иногда укладывают четырехскатными или вальмовыми крышами, но все-таки двускатным владельцы частных домов отдают большее предпочтение.
Гостиная в немецком стиле
Спальня в светлых тонах в немецком стиле
Уютная кухня с островом в немецком стиле
Простой интерьер в немецком стиле
Современный дом в немецком стиле
Дом в стиле бидермейер
