Пошаговая инструкция с фото по кладке печки
У разных печников свои технологии кладки и собственные секреты, пришедшие с годами опыта. Здесь собрана информация о достаточно простом способе создания печи-камина для обогрева двухэтажного дома, процесс не покажется чрезвычайно сложным даже начинающим печникам.
Кладка фундамента

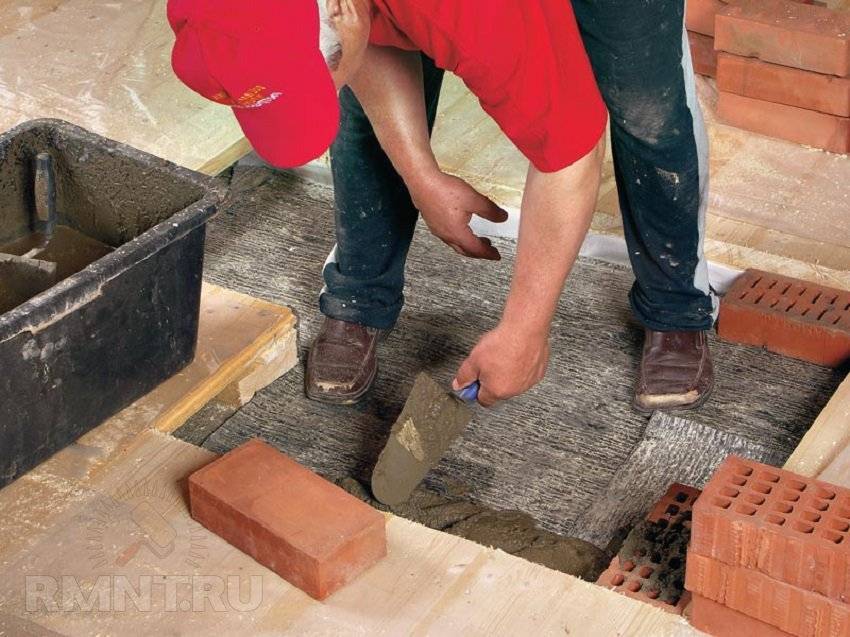

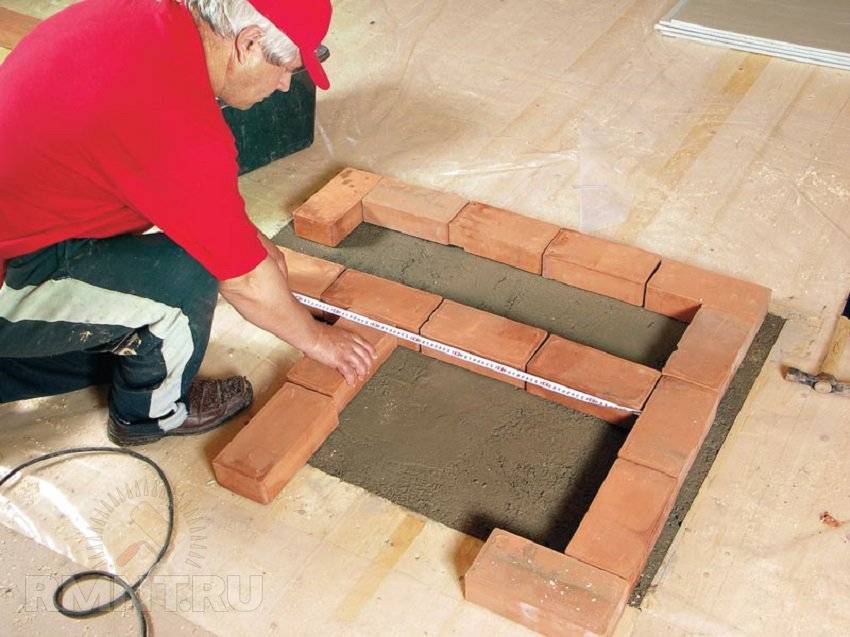

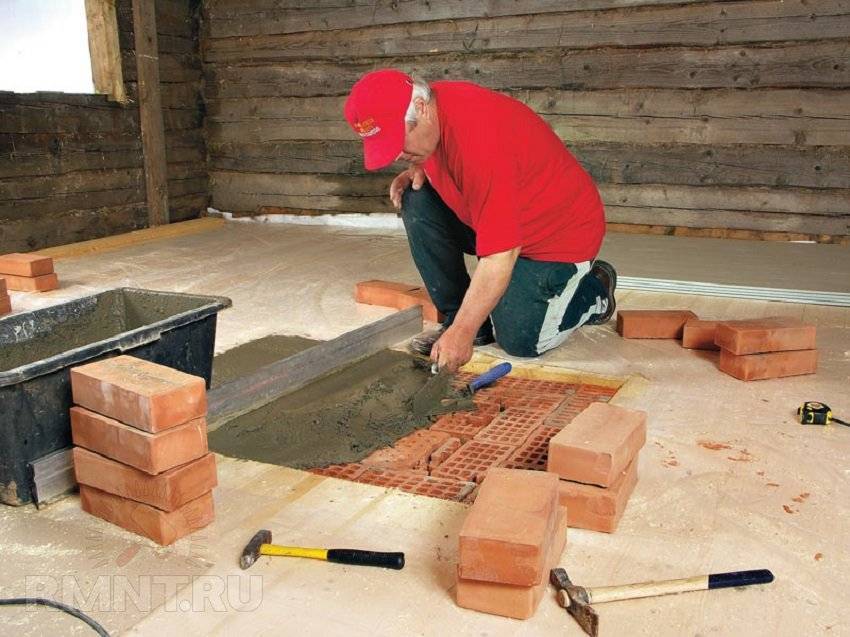

Базовый ряд кирпичной кладки будет служить фундаментом. Он выполняется любым кирпичом, некоторые печники даже засыпают данный уровень щебнем.
При укладке базового ряда используется цементный раствор.
Фундамент полностью заливается раствором, слой выравнивается.
Возведение тела печи

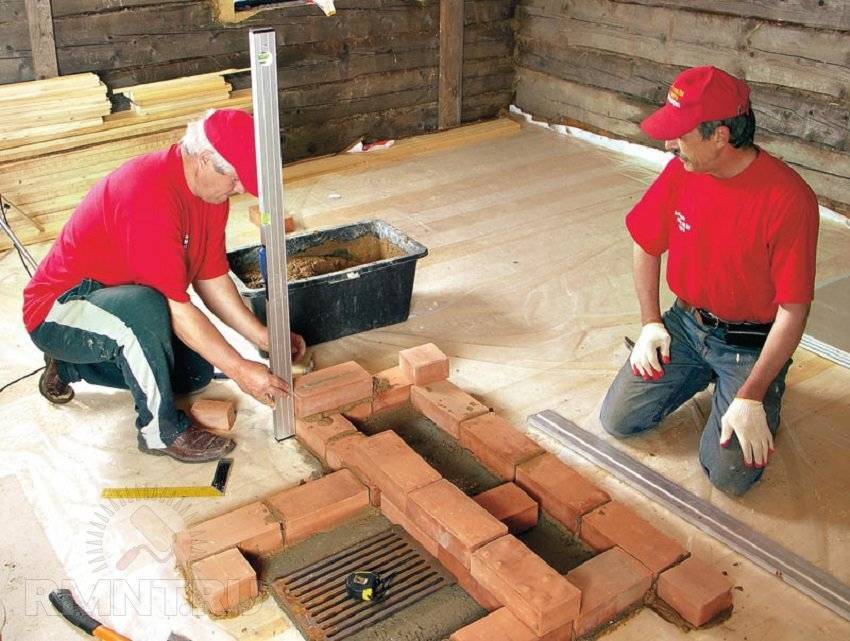

Размечается первый печной ряд. Горизонталью, от которой отталкиваются при разметке, является стена комнаты.

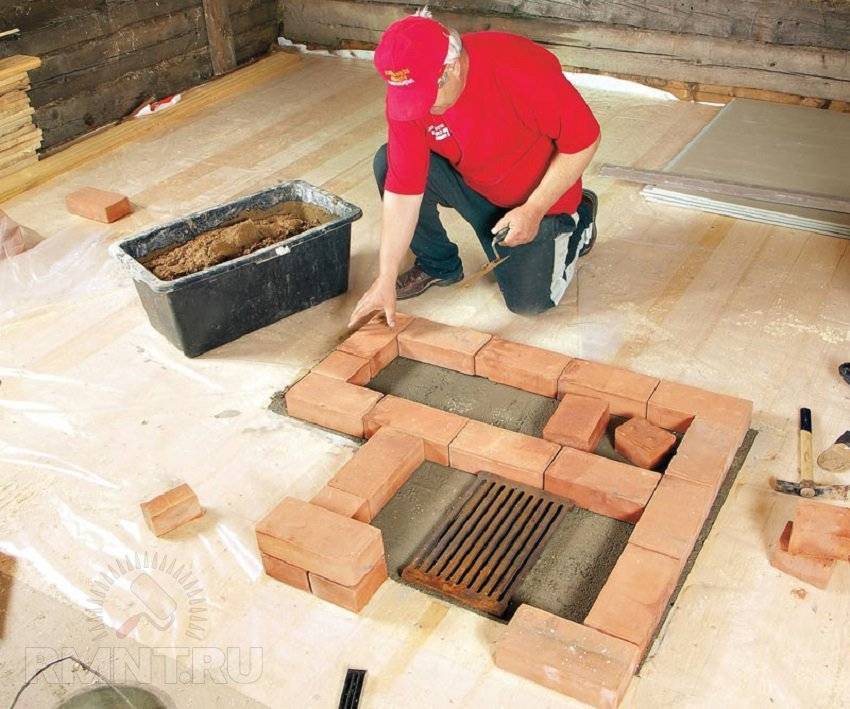

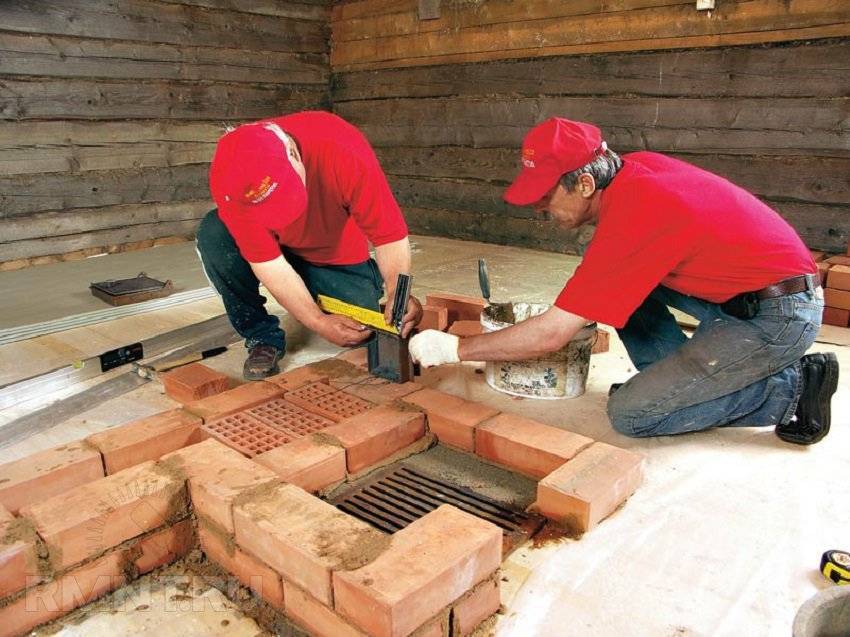

Там, где планируется размещение камина, кладётся решётка. С этого ряда кирпичи уже укладываются на печной раствор.
Важный этап работы — скрупулёзное выравнивание каждого нового ряда по уровню.
Укладка второго ряда. Печная стенка, находящаяся ближе всего к стене комнаты, усиливается дополнительным кирпичом для увеличения пожарной безопасности.
Место, где будет расположен дымоход, во 2-ом ряду остаётся пустым, остальная часть печи закладывается полностью. Монтируется дверца, через которую хозяева будут вычищать золу.

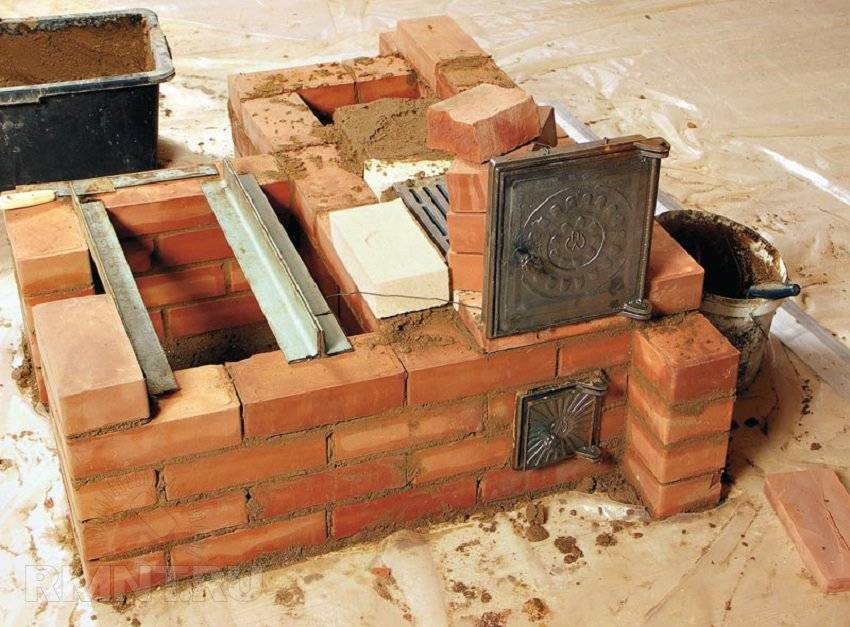

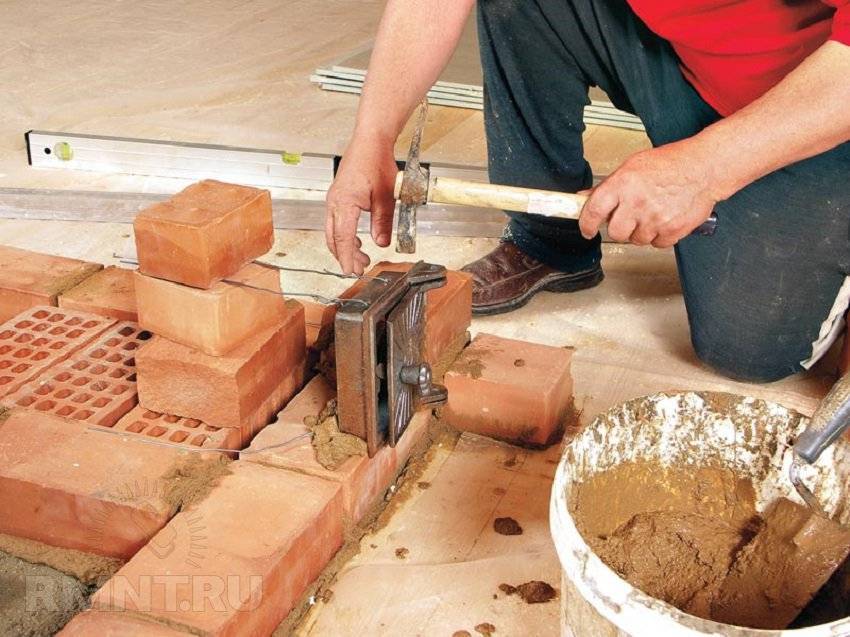

Дверца устанавливается на раствор, выравнивается по уровню. Для более надёжной фиксации она закрепляется проволокой, которую нужно заложить между кирпичами.

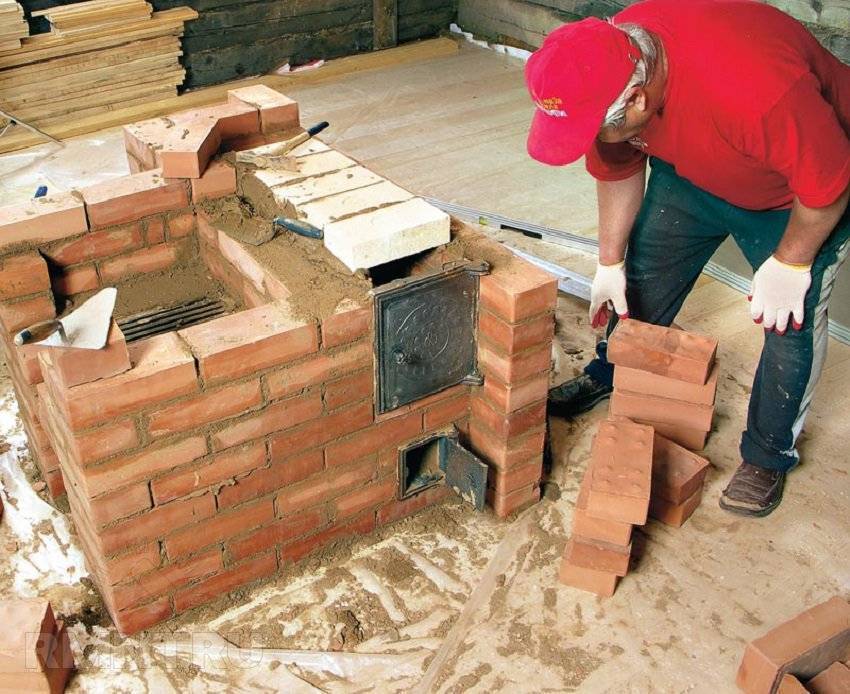

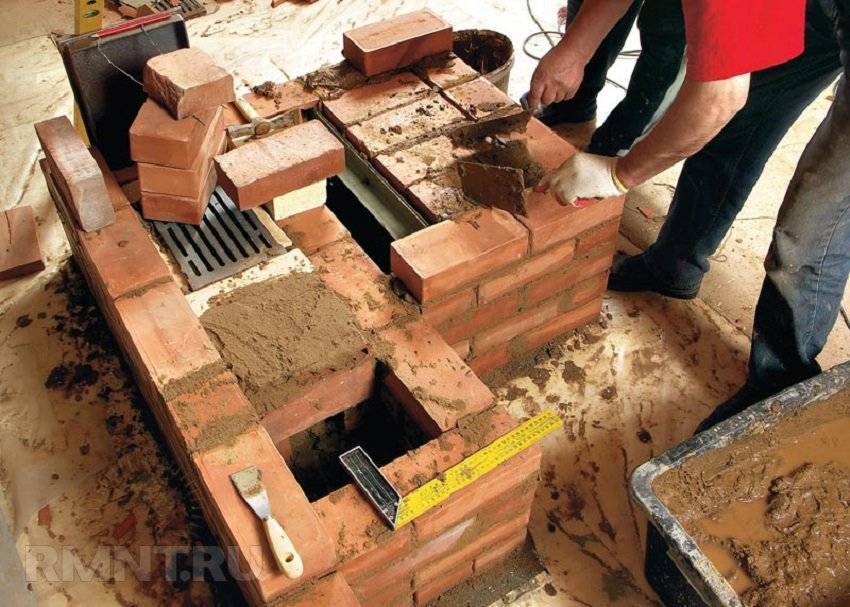

Далее кладутся следующие 3 ряда. Затем устанавливается упор из кирпича для решётки — по бокам кладутся 2 ряда в 1/4 кирпича.

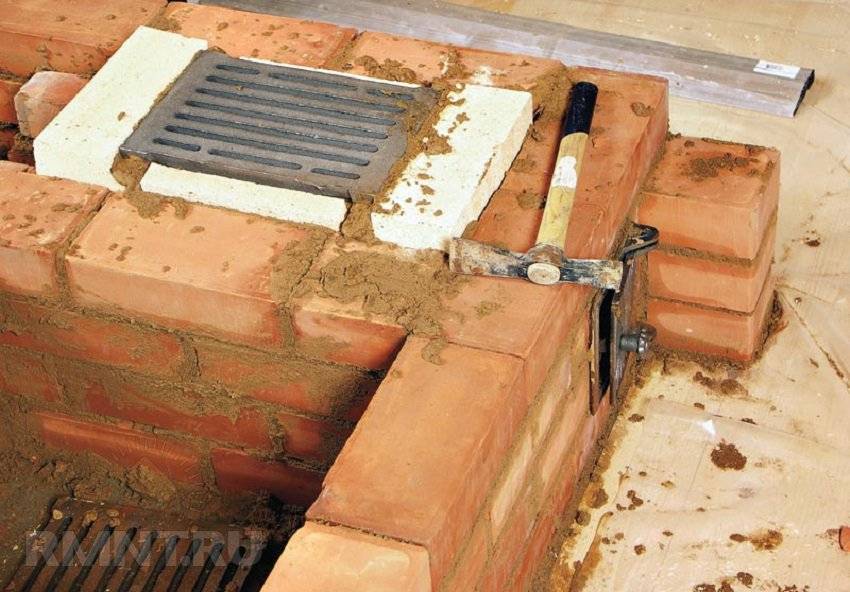

Решётка укладывается не на простой, а на огнеупорный кирпич. Чтобы она легла на одинаковый с кирпичами уровень, в шамотных кирпичах вырезаются отверстия.

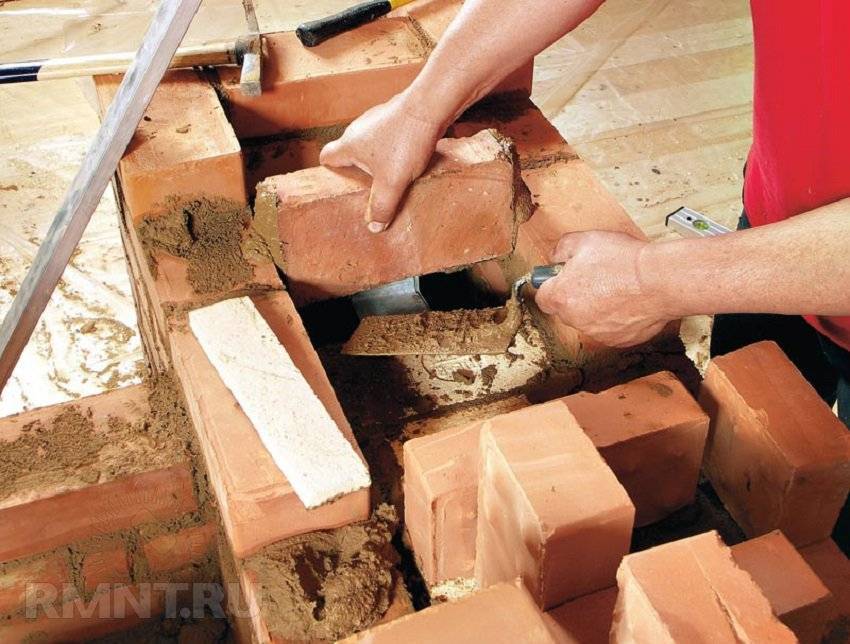

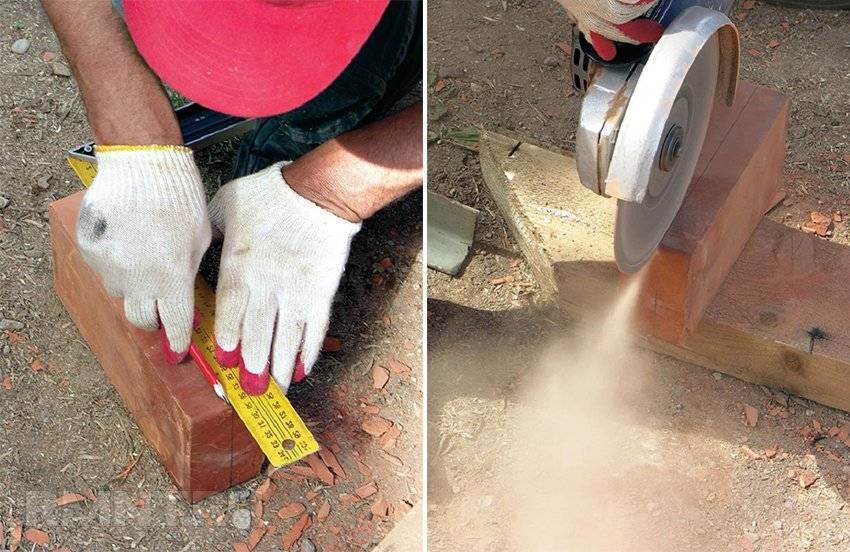

Размер кирпича легко корректируется — лишнее отмеряется и аккуратно отрезается.

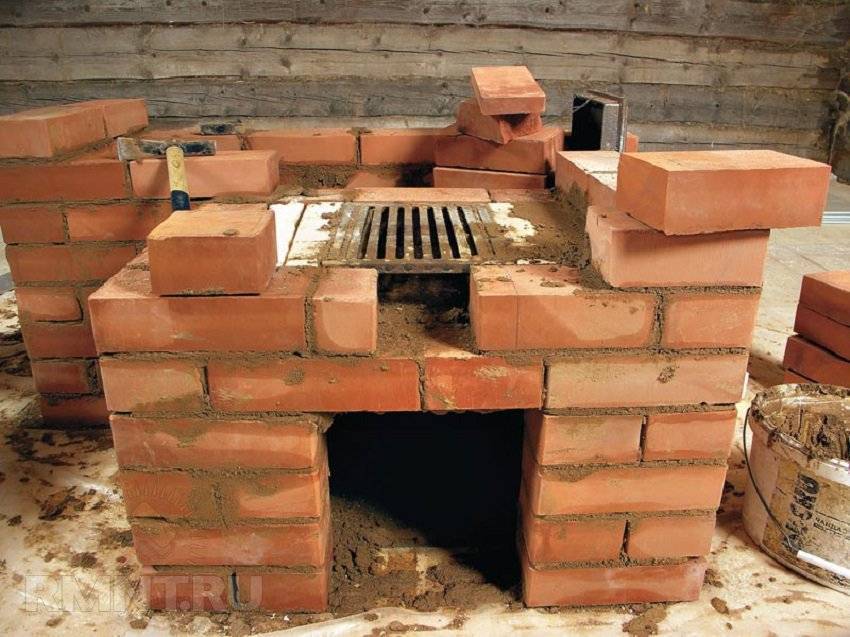

Большая дверца монтируется рядом с установленной решёткой.

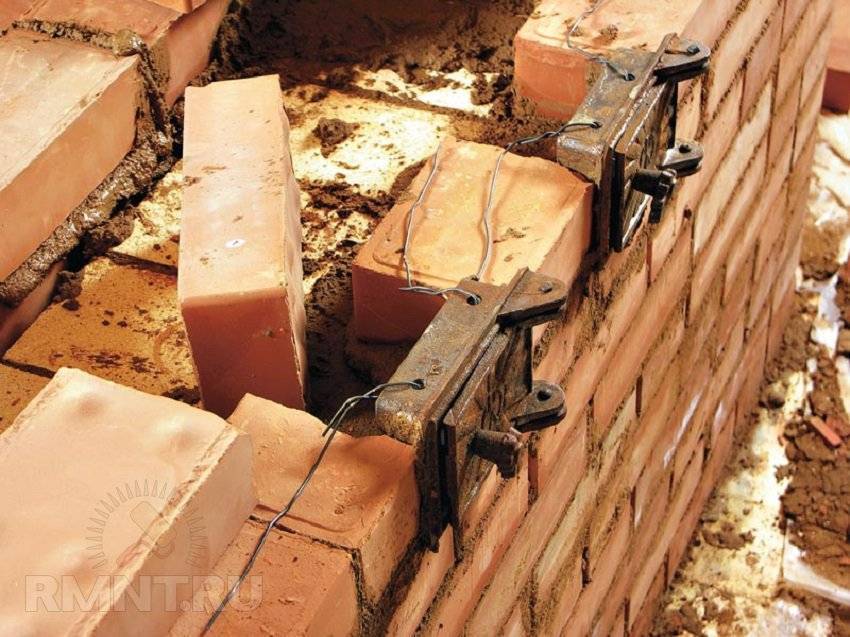

Большая печная дверца аналогично фиксируется при помощи проволочного крепежа.

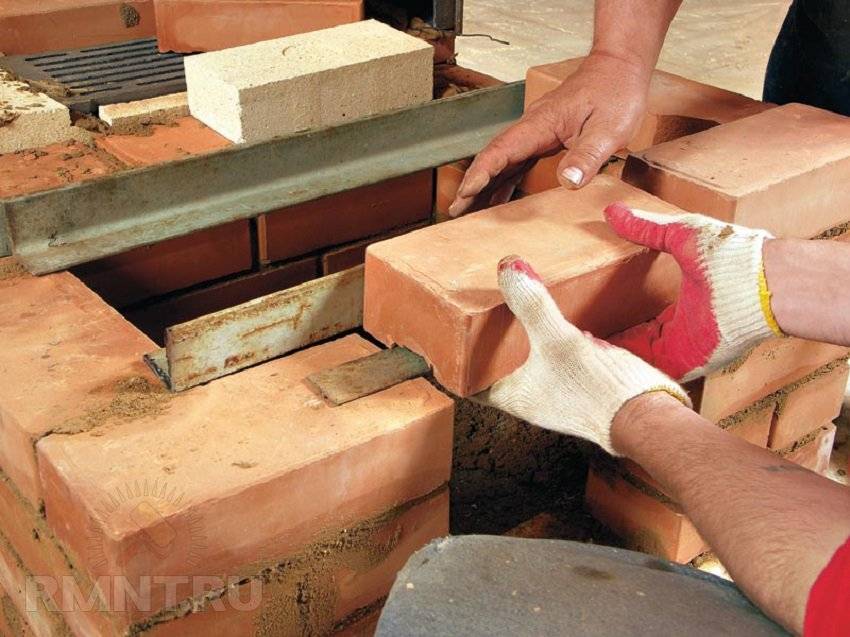

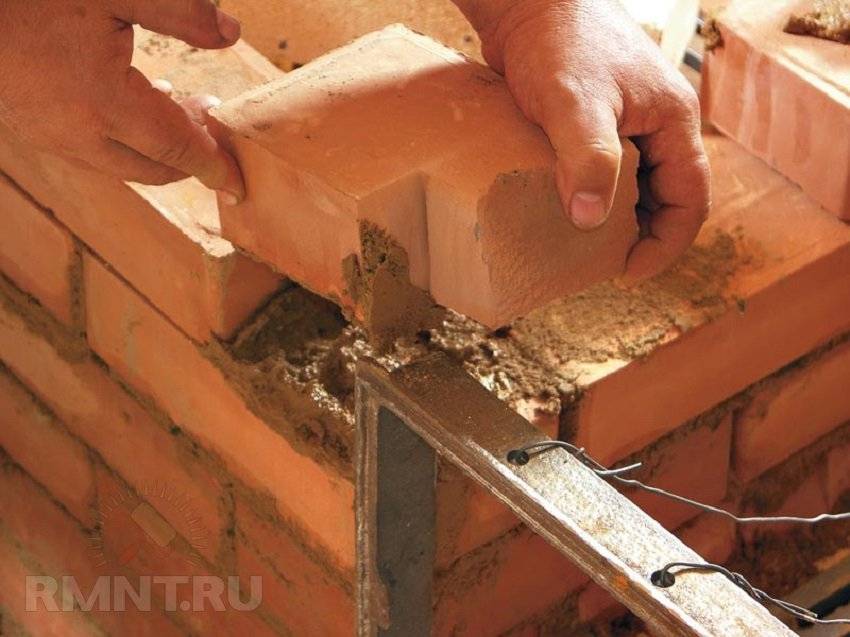

Точно над камином кладётся первый топочный ряд, он усиливается металлическими уголками и полоской или толстой жестью. Чтобы кладка могла на них лечь, её прорезают при помощи болгарки, затем прорези доводятся вручную до нужного размера.
Кладётся следующий кирпичный ряд.
На огнеупорный кирпич наравне с кирпичным рядом укладывается каминная решётка.
Фиксируется дверца, кирпич строго подгоняется под неё.
Топка новой печки с камином готова.

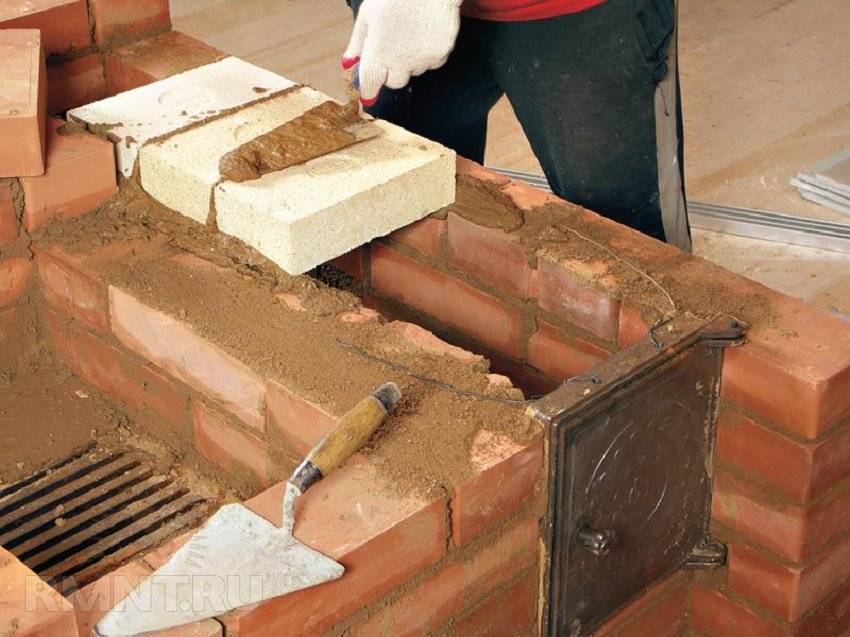

Над печной топкой кладутся огнестойкие шамотные кирпичи.
Тело печки построено.
Создание дымохода

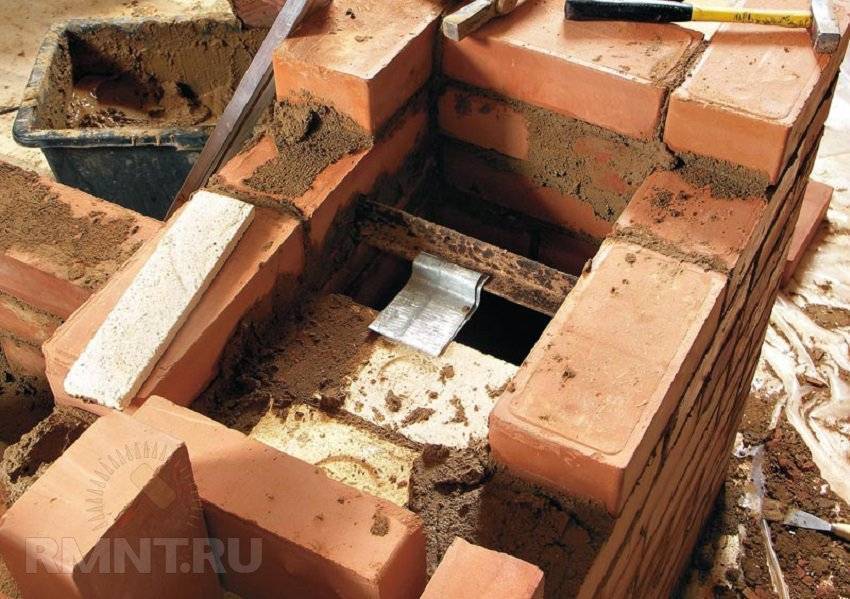

Место, оставленное под дымоход, разделяется на колодцы. Конструкция требует усиления металлическими пластинами.

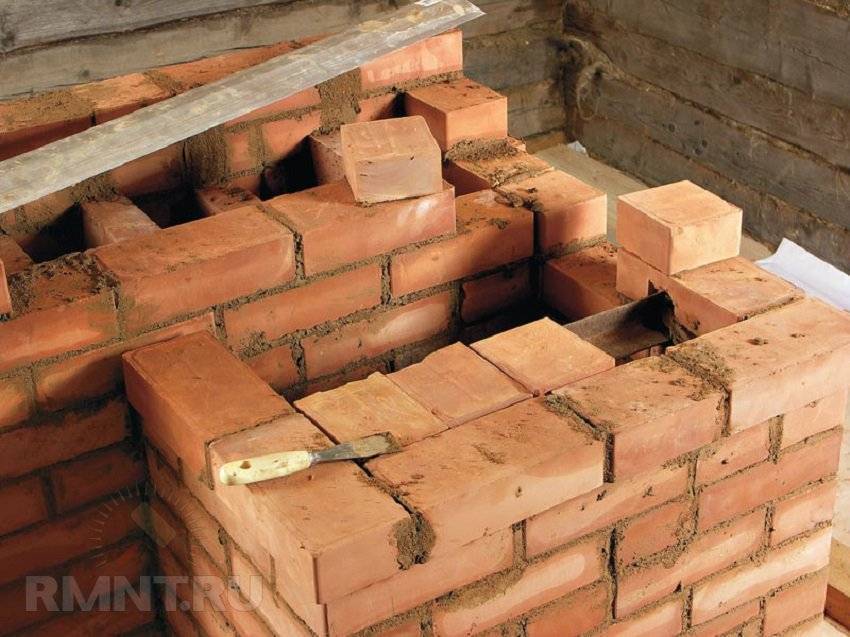

Укладываются кирпичные колодцы дымоотвода.

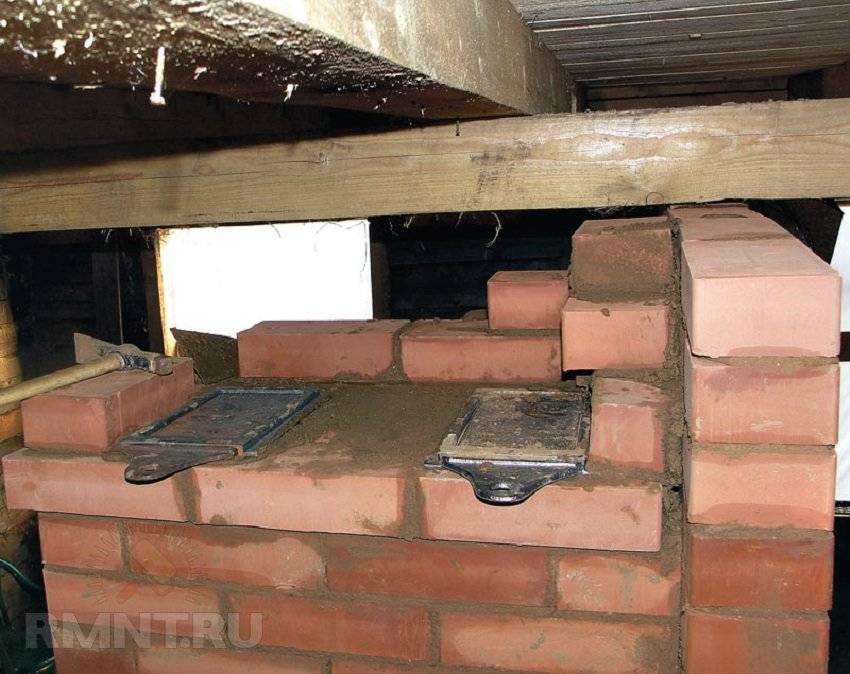

Над крышей топки монтируются сажечистки.
Колодцы опять разделяют, первые ряды стенок стоит усилить полосками из металла.

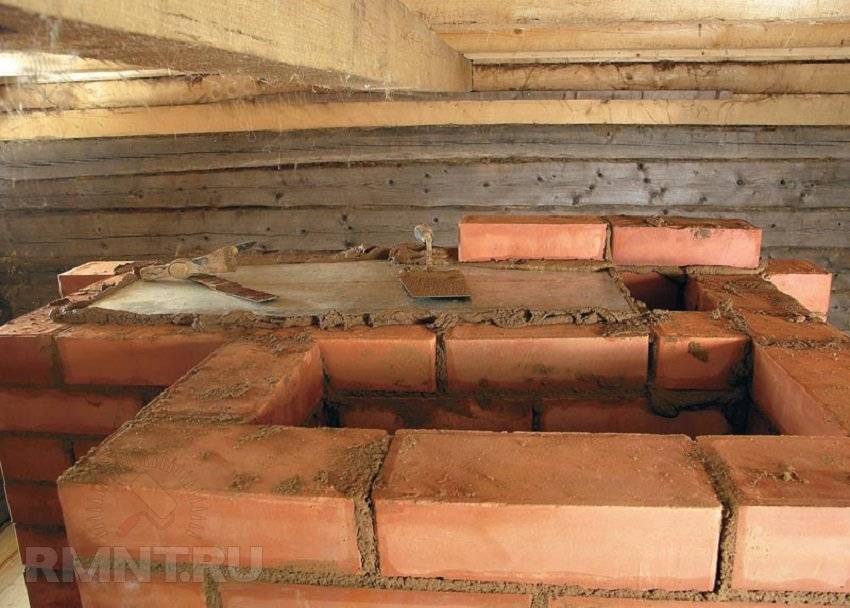

После усиления возводится потолок тела печи. Пространство, относящееся к дымоходу, остаётся пустым.
Выкладывается карниз тела, затем кладутся дымоотводы.
Завершающая стадия работ на первом этаже. Печка расположена слева внизу, дым внутри дымоходов движется по спирали и выходит слева вверху. Итоговое разделение колодцев закрывается жестяным листом. С целью компенсации давления внутри печи-камина на жесть укладываются 2 кирпичных ряда.

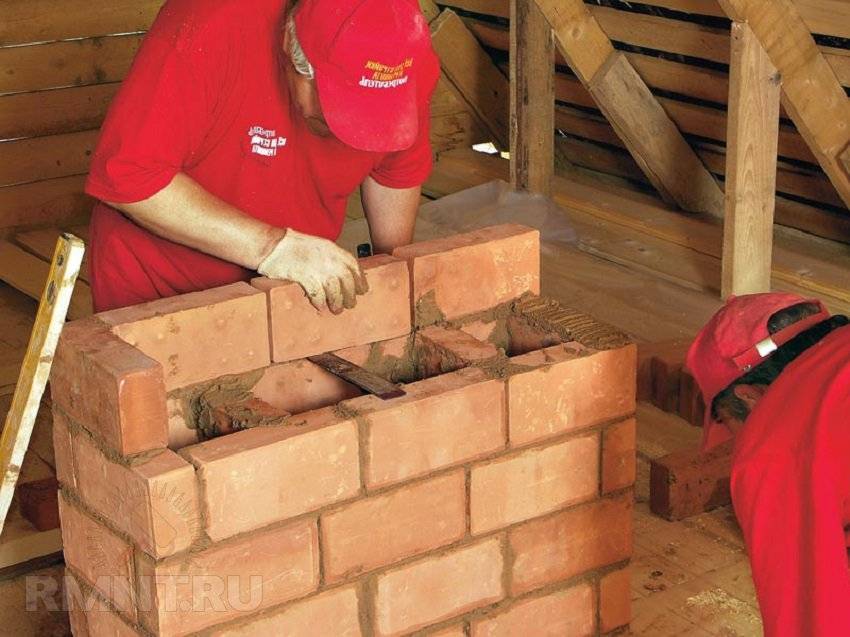

Ко второму этажу дома тянутся два дымохода — от камина и самой печи, они разделены между собой. Для каждого дымохода требуется установка отдельной задвижки.

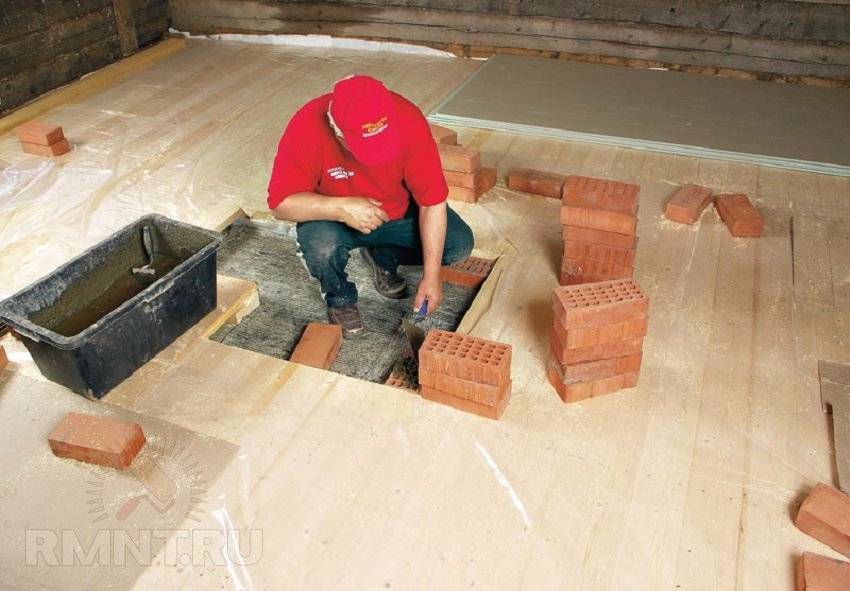

Уровень перекрытия второго этажа. Здесь монтируется гидроизоляция, дымоход снова усиливается уголками из металла. Чтобы сэкономить и не строить на втором этаже печь для отопления, дымоход строящейся печки снова разделяют. Дым будет идти по нему змейкой, успевая прогревать помещение. Чтобы дымоотвод прогревался намного быстрее, его в районе второго этажа кладут толщиной в 1/4 или в 1/2 кирпича.

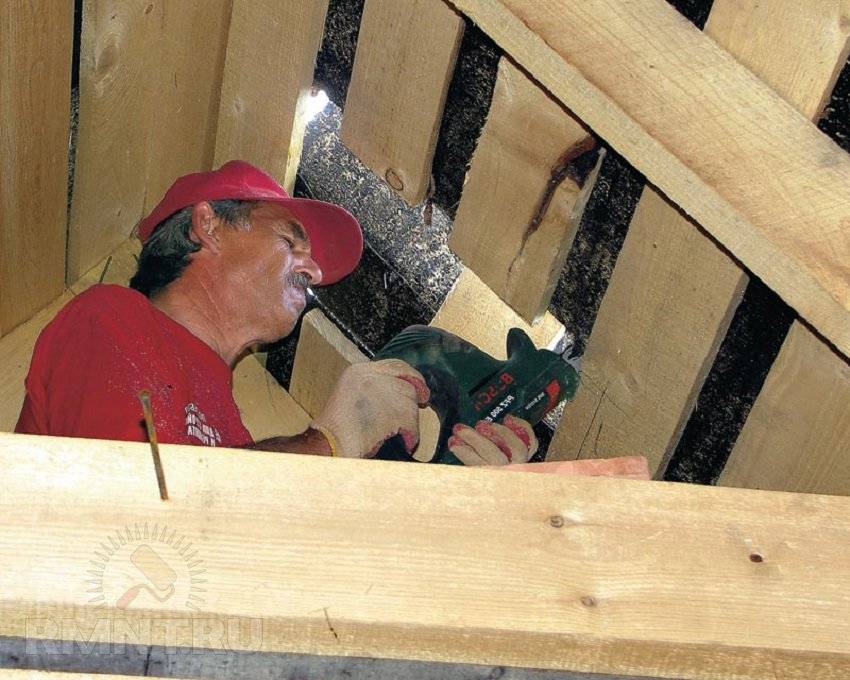

В кровле аккуратно выпиливается отверстие для печного дымохода.

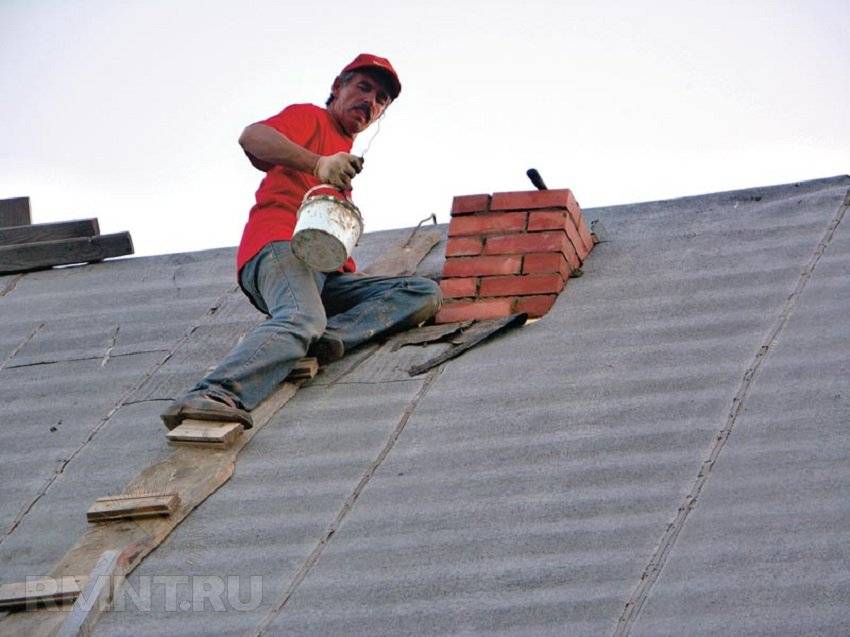

Прежде чем выводить дымоотвод на крышу, его укрепляют металлическими уголками.
Если дымоход находится в непосредственной близости от кровельного конька, его нужно выкладывать выше конька как минимум на 0,5 метра. Если дальше, то допускается высота дымоотвода, равная высоте конька, но не ниже. В таком случае ветер усиливает печную тягу, поднимая дым вверх.
Даже небольшая печь в доме — это уют и комфорт. Печки большего размера требуют повышенной сноровки и дополнительных материалов, однако принцип их строительства схож с вышеописанным способом.
рмнт.ру
19.02.17
1 Дверцы для каминов, их конструкционные особенности и не только
Как бы вам ни хотелось иметь богатый выбор, он будет ограничен только двумя вариантами: глухие и прозрачные решетчатые дверцы (те и другие могут быть одно- или двухстворчатыми). Если рассматривать их, не отделяя конструкционные характеристики от материала, станет очевидным, что глухие дверцы, как ни парадоксально это звучит, тоже могут быть прозрачными, будучи сделанными из стекла. В иных случаях под прозрачными подразумеваются разного рода декоративные решетки, но к ним мы вернемся позже, а пока внимательнее познакомимся с глухими створками. Первое, что они гарантируют, – это абсолютную изоляцию огня от помещения. Ну, а второстепенным фактором (но не менее важным) является накопление тепла и отдача его через специально подведенные воздуховоды, если камин используется как отопительная система.
Материалы, ввиду исключительно высоких температур в топке (свыше 800 градусов), могут использоваться только тугоплавкие и огнеупорные, а именно: сталь, чугун и особого рода стекло.
Никакие бронзовые, медные, и уж тем более алебастровые (из ганча) решетки, не выдержат воздействия жаркого пламени. Стальные дверцы – это идеальный вариант, правда, наименее любимый сторонниками эстетической составляющей камина – открытого портала (ну нравится людям огнем любоваться, а тут некрасивая глухая дверца металлическая перед глазами). Хотя из стали можно сделать настоящие шедевры, с орнаментом и вставками жаростойкого стекла (вот вам и эстетическая безопасность). Чугун хорошо выдерживает высокие температуры, но менее долговечен, чем сталь, и, уж конечно, далеко не так красив. Что касается стекла, то о нем разговор особый, поскольку прочность его в отдельных случаях оставляет желать лучшего.
2 Двери для каминов или мины замедленного действия?
Весело пляшущее пламя за глухой, но прозрачной дверкой – вроде бы и красиво, и безопасно, но когда речь идет о стекле, полностью верить в его несокрушимость нельзя. Стеклянные двери для каминов бывают местными и импортными, причем последние продаются только как неотъемлемая часть специальной каминной вставки, а значит, могут показаться неудобными при самостоятельной кладке портала (виды каминов весьма разнообразны). Однако именно заграничные стеклянные створки станут надежным заслоном для вас и вашей семьи против огненной стихии. При этом они служат почти вечно, не перекашиваются, не заклиниваются, всегда закрывают проем топки плотно. Один у них недостаток: если захотите заменить повредившуюся из-за сильного механического воздействия дверцу, придется купить новую вставку, по отдельности импортные стеклянные створки не продаются.
То ли дело отечественные дверцы из стекла. Наши производители предоставляют вам неограниченный выбор самых разных размеров, при этом никаких вставок, только рамка для дверцы. Конечно же, гарантируются и долговечность, и надежность, даже изогнутость предлагается по специальному вашему заказу. Один недостаток у отечественных створок из стекла – казалось бы, огнеупорные, они лопаются и взрываются. Иными словами, проявляя при покупке каминной дверцы патриотизм, вы рискуете получить в дом мину замедленного действия, ведь взрыв каминной створки равноценен разрыву гранаты, осколки разлетаются на несколько метров вокруг. Вместе с ними могут разлететься и угли, что обязательно вызовет пожар, даже если стены в помещении покрывает термостойкая огнеупорная штукатурка. Как видите, безопасная эстетика – большая редкость.
Материал изготовления
Несмотря на изобилие современных огнеупорных материалов, двери для топок делают из железа, чугуна или особых марок стекла. В древнейшие времена для изготовления всех конструктивных элементов очагов использовали керамику. Чугун и металлические сплавы стали применять для этих целей позже, несколько столетий назад; термостойкое стекло – относительно новый представитель в этом ряду, усиленными темпами набирающий популярность.
Чугун
Чугунные изделия для печей обладают максимальной долговечностью, которая превышает срок службы продукции из других материалов. Сплав характеризуется жаропрочными свойствами, надежностью, стойкостью к износу.
Чугунные дверцы можно смело устанавливать на любые топки, даже те, в которых планируется сжигать уголь или кокс, высокая температура горения для них не является опасной.
Сейчас многим потребителям не очень нравится дизайн дверец для печей из чугуна; вылить оригинальные изделия из этого сплава сложно, а население хочет видеть у себя дома не обычные, а интересные детали интерьера. Несколько скрашивает ситуацию наличие разнообразных моделей, состоящих из одной или двух створок. Оригинально смотрятся чугунные дверцы, у которых по центру размещена вставка из стекла, но производство таких моделей пока еще не носит массовый характер, стоят они заметно дороже обычной продукции.
Сталь
Большим спросом пользуются дверцы из нержавеющих стальных сплавов, особенно для установки на печах, находящихся в атмосфере влажного воздуха, например в бане.
Без ущерба целостности влажное окружение выдерживает кирпич печных стенок, а железный сплав при контакте с парами воды может досрочно начинать окисляться и разрушаться. Поэтому для обеспечения долговечности, несмотря на более высокую цену, дверцы делают из нержавеющей стали.
Такие изделия имеют не очень большой вес, их легко можно вставлять, надежно закреплять, при необходимости заменять; повышенных требований к крепежным конструкциям не предъявляется.
Для обеспечения долговечности дверцы для печей, сделанные из обычных железных сплавов, а они также встречаются в продаже, периодически покрывают жаропрочными красками.
Стекло
Стеклянные дверцы для печей – это последнее слово в технологиях, хотя жаропрочные стекла известны давно. Они применялись на химических, металлургических производствах, устанавливались в некоторых технических приборах, оборудовании, например в муфелях и термостатах.
Для массового потребителя эта продукция стала доступной в последние десятилетия, за это время освоены способы получения нескольких видов стеклянных изделий, стойких к высоким температурам.
Существуют стекла из одного или нескольких слоев, способные выдержать различные температуры нагревания. Однослойные листы с толщиной до 3 мм могут выдерживать сжигание в топке древесины, растительных отходов, торфа, отходов жизнедеятельности животных. Многослойными листами с минимальной толщиной 4 мм можно смело закрывать печи, предназначенные для сжигания угля; толстые огнеупорные стекла выдержат высокую температуру без растрескивания, деформаций, разрушения.
Стеклянные дверцы, представленные к продаже, могут иметь следующий вид:
- прозрачный;
- матовый;
- рельефный.
От технологии изготовления зависит стоимость продукции, которая в любом случае превышает финансовые затраты на покупку изделий из металла.
За изделиями из стекла нужно регулярно ухаживать с помощью обычных средств, например «Мистер Мускул», иначе главное достоинство – возможность наблюдать за очагом – оценить будет невозможно.
Если не очень хочется каждый раз перед растапливанием протирать стекла, можно купить особые стеклянные дверцы, поверхность которых покрыта специальными веществами, удаляющими копоть. Тогда от хозяев никаких усилий не потребуется, при нагревании поверхность будет очищаться сама, копоть просто выгорит, не оставляя следа.
Приобретая стеклянные дверцы для установки в печь, обязательно нужно посмотреть технический паспорт, уточнить допустимый режим эксплуатации, чтобы предотвратить неприятности при пользовании
Выбор размеров и конструкции дверцы для камина
Каминная дверца должна вписываться в дизайн помещения
При выборе каминной дверки следует учитывать все мелочи и нюансы.
Рекомендуется обращать внимание на такие критерии:
- Эстетика. Если очаг приобретается для интерьера, предпочтение следует отдать прозрачным створкам, через которые будет виден огонь.
- Контингент проживающих в доме. Если в нем есть дети и животные, потребуется дверка с дополнительным защитным щитком, снижающим температуру до 40-50 градусов.
- Размер. Чем он больше, тем лучше теплоотдача и красивее вид горящих дров. При этом материал должен быть термостойкий настолько, чтобы сохранять размер и форму при сильном нагревании.
- Вид топлива. Если планируется использовать кокс и уголь, рекомендуется чугун. Для дров и брикетов подойдет стекло и керамика.
- Способ открывания. Наиболее эффективными признаны двухстворчатые конструкции. Они отличаются надежностью и удобством пользования.
- Функциональность. Целесообразно и перспективно брать изделия, оснащенные системами дожигания и нагревания воды. Это позволит добиться хорошей экономии на отоплении и подготовке горячей воды для бытовых целей.
Для чего нужно дверцы для камина и печи?
Печные дверцы из стекла предотвращают попадание искр от поленьев на пол и препятствуют появлению сквозняков, возникающих при открытой топочной. Благодаря им, можно без опаски выходить из помещения, оставляя горящий камин или печь без присмотра. Кроме того, исключается возникновение в трубе обратной тяги в результате опускания холодных воздушных масс. Печная дверь защищает от задымления.
Топка, плотно закрытая стеклом, позволяет наслаждаться горящим пламенем в непосредственной близости от камина, при этом никакие выделяемые запахи не могут проникнуть в помещение
Это важно, потому что запах не всегда бывает приятным из-за наличия в дровах разных смол
Закрытая топочная в несколько раз увеличивает КПД печи, а также топливо начинает расходоваться гораздо экономнее благодаря его длительному тлению. В итоге тепловая энергия выделяется гораздо больше, чем в печах с открытой топочной.
Современные технологии способствуют следующим моментам:
- рамы печных дверок из стекла оснащаются воздушным охлаждением;
- дверные ручки для печи изготавливаются из материалов с низкой теплопроводностью;
- можно устанавливать систему обдува.
Благодаря этому к печи могут близко подходить даже дети, а вот открытый огонь может нанести ожог даже на расстоянии. При этом дверки топки со съемными ручками не дадут маленьким детям потрогать руками заманчивые язычки пламени или что-либо бросить внутрь камина.
Каминная дверца со стеклом своими руками
Чтобы получилась красивая каминная дверка со стеклом, необходимо подготовить металлический каркас определенного размера или элементы каркаса. Далее их нужно с помощью сварки приварить друг к другу, образуя нужной длины кусок. Обязательно нужно зафиксировать, а затем очистить от остатков стыки элементов.
Стеклянные дверцы должны не только правильно устанавливаться, но соблюдать нормы во время их производства, чтобы получить в результате качественный товар:
- Производство должно происходить непрерывно, или с небольшими перерывами;
- Полирование лучше производить при высоких температурах;
- Также ключевым этапом является покрытие стеклянной поверхности специальными химическими элементами, благодаря им, оно становится намного крепче.
Каминные дверцы оснащены стеклом, которое выдерживает большую температуру
Также нужно подобрать и приварить завесы, завершающим этапом является установка стеклянных дверец в готовую раму и их фиксация. Обязательно перед началом работы нужно защитить глаза от попадания частичек мусора и стружки, а во время работы со сваркой, надевать специальный защитный шлем. На руки лучше надевать перчатки, а во время работы с электрическими инструментами (болгаркой, наждаком), нужно соблюдать все правила безопасности.
Чугунная продукция
Сразу необходимо сказать, что чугунные дверцы для печи или камина пользуются гораздо меньшим спросом, нежели современные изделия из качественного стекла. Сфера применения у них идентична металлическим конструкциям, за счет чего и популярность ниже. Хотя производители и заявляют, что этот вариант является своеобразным промежутком между стеклом и металлом.
Простой, но оригинальный орнамент
Стеклянная дверь, в отличие от чугунной не может похвастаться настолько высоким уровнем устойчивости к воздействию температур. В то же время эстетические характеристики у последнего изделия значительно ниже. Но все же есть категория людей, которая для своих каминов выбирает именно чугунные дверцы.
Изготовление
Изготовление дверцы для домашнего очага своими руками – работа, не требующая особых знаний и навыков. Изготавливать изделие необходимо до начала строительства камина. В таком случае готовую дверь просто вставляют в кладку, проблем при монтаже не возникает.
Для изготовления каминной дверцы необходимо выполнить ряд последовательных операций:
- Из уголка сделайте заготовки по габаритам ваших чертежей. Соберите заготовки в нужную форму.
- Проверьте все соединения вашего изделия при помощи угольника.
- На металлическом листе отметьте внутренний контур рамки из уголка. Внешний контур следует сделать чуть больше, чем размер рамки. Это обеспечит герметичность вашему изделию при монтаже
- Углошлифовальной машиной с абразивным кругом вырежьте заготовку из стального листа.
- Соберите конструкцию и прихватите навесы. Проверьте правильность расположения навесов. Если все выполнено правильно, обварите их.
- Все сварочные швы следует зачистить. Затем установите засов и ручку.
Дверцы для камина из стекла
Стекло сегодня является очень модным материалом. Оно получило в ХХ веке широкое распространение. А появление огнеупорного стекла изменило полностью взгляды на оформление камина. Этот новый материал позволил наблюдать за пламенем. Кроме того, появилась возможность контролировать горение, дополнять его, изменять, не проверяя каждый раз с помощью постоянного открытия дверец.
Можно среди стеклянных топок увидеть фасады, различные по характеру: выпуклые, призматические, угловые, трех- и двухсторонние – какие угодно на выбор потребителя. Они совершенно не будут от глаз прятать пламя, а совсем наоборот — могут угол обзора увеличить.
С этим читают
Конструктивные особенности
Двери стеклянные для камина состоят из следующих элементов и исходя их этого имеют определённые конструктивные особенности:
| Основные элементы | Детальное описание |
| Рама | Стеклянные двери для камина как правило вставляются в специально подготовленную раму или обрамление. Данный элемент выступает в качестве фиксатора стекла и его основной опоры. Данная составляющая преимущественно изготавливается из нержавеющей стали или чугуна. |
| Стекло | Дверка стеклянная для камина изготавливается из высокопрочного, долговечного и жаропрочного материала. В основе лежат два компонента – это жаропрочный кварц и керамическая кристаллическая основа. Вес стекла вместе с рамой может быть достаточно существенным и достигать 10-20 килограмм. |
| Ручки и декоративные элементы | Стеклянная дверка для камина оснащена специальными ручками. Они устанавливаются и закручиваются отдельно. Также поверхность каждого элемента покрывается специальными теплоизоляционными материалами. Это не позволяет ручкам при нагреве основной части конструкции сильно нагреваться. |
Дверка каминная со стеклом может дополнительно облицовываться и другими огнеупорными материалами, такими как керамическая плитка, изразцы, мозаика, природный и искусственный камень. А основной распашной механизм может быть как вертикальным, так и горизонтальным, откидным.
Выбор формы и разновидности
Каминная дверка со стеклом может иметь не только различный тип распашного механизма и количество створок, но и изготавливаться из стекла различного качества, текстуры и цвета. Стекло, может быть:
- Матовым;
- Рифленым;
- Глянцевым.
Исходя из ваших пожеланий, а также заданного стиля очага и дизайна помещения, вы можете выбрать дверцу одной из следующих форм:
- Круглая (с выпуклым стеклом);
- Овальная;
- Прямоугольная;
- Трапециевидная.
Защитный экран или дверцы могут иметь как одну, так и несколько створок
Монтаж и установка производится ещё на этапе сборки самого очага
Огнеупорное стекло может иметь функцию самоочистки, что существенно упрощает уход за ним
Дверь для камина со стеклом может иметь улучшенный облик. Это заключается в применении производителем специальной инновационной системы, позволяющей изделию периодически самопроизвольно очищаться от копоти, сажи и других образований. За счёт воздушных масс постоянно воздействующих на покрытие, стекло не загрязняется (подробнее про: средства для очистки стекла в камине), и пыль не оседает.
Жаропрочное стекло для данного элемента может относиться к одной из следующих категорий:
- Закалённое. Такое стекло предварительно прогревается до максимального допустимых температур, после чего производится резкое охлаждение. Данное изделие отличается высокой прочностью, жаростойкостью и не поддаётся различным повреждениям, образующимся в бытовых условиях;
- Боросиликатное. В состав входят два основных компонента – это оксиды бора и кремнеземы. Такие стёкла характеризуются не только высокой прочностью и огнеупорностью, но и имеют хорошую пластичность, позволяющую с лёгкостью производить различные комбинации и изготавливать декоративные элементы любых форм;
- Кварцевое. В основе лежит кварц и песок. Для изготовления такого покрытия необходимо в точности соблюдать заданный температурный режим и очерёдность действий. В этом мастерам поможет специальное оборудование и подробная инструкция. Цена на кварцевое стекло достаточно высокая за счёт его долговечности, прочности, хорошей огнеупорности и стойкости к бытовым условиям.
1 Дверцы для каминов, их конструкционные особенности и не только
Как бы вам ни хотелось иметь богатый выбор, он будет ограничен только двумя вариантами: глухие и прозрачные решетчатые дверцы (те и другие могут быть одно- или двухстворчатыми). Если рассматривать их, не отделяя конструкционные характеристики от материала, станет очевидным, что глухие дверцы, как ни парадоксально это звучит, тоже могут быть прозрачными, будучи сделанными из стекла. В иных случаях под прозрачными подразумеваются разного рода декоративные решетки, но к ним мы вернемся позже, а пока внимательнее познакомимся с глухими створками. Первое, что они гарантируют, – это абсолютную изоляцию огня от помещения. Ну, а второстепенным фактором (но не менее важным) является накопление тепла и отдача его через специально подведенные воздуховоды, если камин используется как отопительная система.
Материалы, ввиду исключительно высоких температур в топке (свыше 800 градусов), могут использоваться только тугоплавкие и огнеупорные, а именно: сталь, чугун и особого рода стекло.
Никакие бронзовые, медные, и уж тем более алебастровые (из ганча) решетки, не выдержат воздействия жаркого пламени. Стальные дверцы – это идеальный вариант, правда, наименее любимый сторонниками эстетической составляющей камина – открытого портала (ну нравится людям огнем любоваться, а тут некрасивая глухая дверца металлическая перед глазами). Хотя из стали можно сделать настоящие шедевры, с орнаментом и вставками жаростойкого стекла (вот вам и эстетическая безопасность). Чугун хорошо выдерживает высокие температуры, но менее долговечен, чем сталь, и, уж конечно, далеко не так красив. Что касается стекла, то о нем разговор особый, поскольку прочность его в отдельных случаях оставляет желать лучшего.
Виды в зависимости от конструкции печки
В герметичной дверце по периметру проложен жаропрочный шнур
Если нужна дверца для печи, следует обратить внимание на ее конструкцию. Они могут быть негерметичными, уплотненными или герметичными
Дверки обыкновенные
Это обычная классическая модель с поворотной ручкой, закрепляющей дверку от открывания. Устанавливается в простых печках из кирпича в старых деревенских домах. Не является герметичной. Такая конструкция может иметь механизм, плотно прижимающий ее к очагу.
Дверки герметичные
Печные дверцы со стеклом могут быть герметичными. Для уплотнения зазора по периметру укладывают изолирующий шнур из термостойкого материала. Плотно закрытая дверка способствует сильному горению, большой скорости сгорания топлива и быстрому нагреву помещения. Герметичные дверки исключают проникновение продуктов горения в окружающее помещение и загрязнение воздуха.
Разновидности конструкций стеклянных створок дверок
Итак, какое стекло можно выбрать для своего камина, мы разобрались. Остается уточнить существующие варианты конструкций.
Сама по себе дверца представляет каркасную раму из чугунного или стального материала, в которую вставляется огнеупорное стекло. Снаружи на створки навешиваются ручки и запорные устройства, изготовленные из материалов, не поддающихся нагреванию, либо обмотанных теплоизоляторами.
Рамы могут быть тонированными или окрашенными огнестойкими красящими составами. Отметим, что процентное соотношение стекла к металлу может варьироваться в свободном диапазоне.
По вариантам крепления петельных свесов к порталам изделия могут разделяться на следующие виды:
- с вертикальным расположением – используются для дверок распашного или складного типа;
- с горизонтальным размещением – сделано по принципу открывающейся оконной фрамуги.
Дверца со стеклом для камина
Также, каминная дверца со стеклом может, как гильотина, опускаться и подниматься, сдвигаться в стороны (последний вариант встречается редко).
Изделия могут группироваться по определенным признакам, к которым относятся:
- общее число секций;
- тип закрытия и открытия дверок.
