Дымоход для бани своими руками — изготавливаем из трубы

Изготовление дымохода

Для самостоятельного монтажа дымохода в бане лучше всего подойдет металлический вариант или сэндвич-труба. Для обустройства кирпичного требуются специальные, узконаправленные знания.

В пользу металлической трубы говорит несколько факторов:

  • Доступная стоимость;
  • Гладкая поверхность, не задерживающая сажу и другие мелкие частицы.

Если же выбрать сэндвич-трубу, то можно решить и проблему слабой теплоизоляции. Ее теплосберегающие свойства практически неотличимы от кирпичной конструкции.

Выбор элементов

При установке металлического дымохода нужно не ошибиться в сечении труб. Если для покупки оригинальной сэндвич-трубы не хватает средств, то можно сделать ее аналог. Взять простую стальную трубу сечением 14 см, утеплить ее и вставить кожух, смонтированный из оцинкованной стали.

Для вычисления общей длины дымохода необходимо измерить промежуток от печного патрубка до конька кровли и прибавить 0,5 м. Длина горизонтальных частей не должна превышать 1 м. Игнорирование данного правила грозит слабой тягой и внутренними отложениями сажи.

Дымоход состоит из 2-х равных отрезков, соединенных посередине чердака. Верхний делают обязательно двойным, нижний – одиночным.

Трубы своими руками

Самостоятельное изготовление утепленных труб происходит в несколько ступеней:

  • Разрезать трубу пополам;
  • Обернуть утеплителем каждый отрезок;
  • Используя стальной лист, сделать хомут для фиксации верхних и нижних труб;
  • Изготовить 4 оцинкованных кольца диаметром, соответствующим аналогичным параметрам труб. Эти детали необходимы для заглушки утеплителя в торцах конструкции.

Если самостоятельно делать трубы нет ни возможности, ни желания, то все необходимые материалы (трубы, отводы, зонтик, хомуты, гидроизоляционный уплотнитель, керамзит, огнеупорный асбест) приобретают в магазинах.

Особенности монтажа

Участок будущего дымохода нужно продумать еще на стадии установки печи. Месторасположение конструкции должно быть таким, чтобы трубы не проходили через несущие кровельные конструкции. Не рекомендуется делать и слишком большое число поворотов (максимум 3).

Установив печь и защитив все близлежащие древесные конструкции двухслойным огнеупорным асбестом, на расположенный над каменкой патрубок монтируют первую часть трубы с задвижкой (шибером). Он необходим для регулировки силы тяги.

При соединении труб нужно учитывать, что верхняя должна надеваться поверх нижней, а не наоборот.

Затем в потолке вырезают отверстие для вывода дымохода. Неплохим вариантом врезки труб является монтаж железного короба, расположенного вровень с чердачным полом. Он оснащен отверстиями для труб, а на чердаке его можно засыпать керамзитом.

Для герметизации отверстия в кровле, через которое будет проведен дымоход, на трубу надевают растягивающийся резиновый уплотнитель, который фиксируют огнестойким герметиком.

Все части дымохода соединяют до достижения требуемой длины, а верх закрывают железным зонтиком. Желательно, чтобы соединения частей труб не приходились на перекрытия. Иначе их будет трудно герметизировать и стягивать металлическими хомутами.

Требования к каналам дымоотведения

При обустройстве дымохода в бане должны выполняться требования противопожарной безопасности

Меры безопасности и параметры микроклимата для помещений с печным отоплением определяет Свод Правил (далее — СП) 60.13330 от 2016 года. Называется документ «Отопление, вентиляция и кондиционирование воздуха».

В тексте содержатся требования законов, регулирующих проектирование, строительство, а также эксплуатацию построек, отражены меры по соблюдению пожарной безопасности и энергосбережению. СП даёт точные указания по соблюдению условий для проживания, нахождения, труда людей.

Выполнение правил обязательно для вновь строящихся и реконструируемых зданий, при капремонте.

СП подробно описывает, как правильно выводить дымоходы для банной печи через потолок перекрытия и стены, какой материал при строительстве безопасен.

Советы по сборке

Сначала о кирпичных конструкциях, что являются продолжением кладки печи. Узел прохода, называемый разделкой, выполняется путем расширения кладки до нормативных размеров, как показано выше на схеме. Получается, что при пересечении перекрытия надо выдержать толщину стенки в полтора кирпича (380 мм), а кровельного покрытия – в 1 кирпич (250 мм).

Стальные трубы для отвода газов обычно собирают из секций, вставляемых одна в другую. Причем смонтировать дымоход нужно таким образом, чтобы конденсат внутри газохода беспрепятственно мог стекать вниз. То есть, верхняя секция вставляется в нижнюю, это называют сборкой «по конденсату». Что касается модульных сэндвичей, то внутренняя труба вставляемой верхней секции должна войти в нижнюю, а внешняя – обхватить кожух нижней снаружи. Таким способом происходит отвод осадков, спокойно стекающих на землю.

Если вы приняли решение сделать дымоход для бани через потолок, то следует приготовить в перекрытии проем необходимого размера. Затем изготовить из кровельной стали ящик с днищем и отверстием для трубы, закрепить его в проеме и тогда ставить дымовой канал. Пространство между ним и бортами ящика заполняется керамзитом, вермикулитом либо плотно набивается базальтовой ватой. Подробную деталировку узла можно взять из схемы:

Вертикальный внешний дымоход крепится к стене на кронштейнах таким образом, чтобы на каждую секцию приходилось минимум 1 крепление. Если секции длинные, то кронштейны ставятся с интервалом 2 м. Выполняя повороты, следует избегать установки колен углом 90°, старайтесь использовать отводы под 45 или 30°. Верхний срез дымохода можно прикрыть от осадков обычным зонтом либо установить какой-нибудь дефлектор. Лучше тот, что поворачивается вслед за ветром, не давая ему задувать внутрь трубы.

Конструктивные особенности дымоотвода для бани

Планирование дымохода в бане всегда связано с выбором конструкции. Необходимо разбираться во всех видах, знать как правильно рассчитать размер, вывести и установить. Перед составлением проекта необходимо кратко изучить эти аспекты.

Какие трубы используют для бани

Дымоход в бане может иметь два устройства: внешний и внутренний. Любой имеет свои положительные и отрицательные стороны:

  1. Внешнее обустройство менее пожароопасно, монтаж своими руками и закрепление тоже проще. Минусы в том, что труба выходит на улицу и теплопотери увеличиваются.
  2. Внутреннее обустройство сложное, но зато все тепло попадает в баню. Главный минус, большая степень пожароопасности.

Сандвич труба легко монтируется своими руками.

Недостатки конструкции можно предотвратить, применяя качественную изоляцию. Советуем, не экономить на времени и силах и провести внутренний дымоход, он хоть и сложнее монтируется, но сократятся затраты на отопление парилки конструкции. Для небольшой бани на дачном участке, проще вывести внешний дымоход. В любом случае выбор за пользователем.

Материалы для дымоотвода берут различные: красный кирпич, керамика или металл. Они хорошо переносят температуры выше +100 °C и долговечны.

Проще купить готовый вариант сандвич дымоотвод. Он легко монтируется и устанавливается, а внутренняя асбестовая прокладка делает устройство безопасным.

Видео: строительство дымохода в бане

К строительству дымохода необходимо подойти со всей ответственностью. От качества выполненных работ будет зависеть не только функциональность печки, но и ваше здоровье. Ведь при неправильном исполнении конструкции, в помещение может поступать угарный газ. Поэтому тщательно изучите представленный выше материал, основательно подготовьтесь и, будучи уверенными в своих силах, приступайте к строительству. Удачи!

  • https://kirpichman.ru/postrojki/kirpichnye-truby-k-metallicheskim-pecham-bani-kak-vylozhit/
  • https://1-proect.ru/slozhit-trubu-kirpicha-bane/
  • https://etokirpichi.ru/vozvedenie/parilka/dymohod-iz-kirpicha-v-bane.html
  • https://sad24.ru/postrojki/banya/kak-vozvesti-kirpichnyj-dymoxod.html
  • https://aqua-rmnt.com/otoplenie/stroitelstvo-dymoxoda-v-bane-iz-metalla-ili-kirpicha.html

Инструкция по установке трубы

Как сделать трубу в бане? Достаточно просто, если руководствоваться следующей инструкцией:

  1. на первом этапе подготавливаются отверстия для прохождения трубопровода в потолке и крыше. Если дымоход проходит через балки, то необходима установка дополнительных поддерживающих элементов. Размеры отверстий зависят от диаметра применяемых труб. Каждый диаметр требуется увеличить на 250 – 350 мм.

Это расстояние необходимо для предотвращения возникновения пожаров (правила безопасного строительства дымоходов).

  1. в отверстие потолка вставляется и закрепляется переходник. Если используется не готовое приспособление для обустройства перехода, то вместо переходника на потолке закрепляется металлический лист. Свободное пространство заполняется выбранным теплоизолятором;

Обустройство прохода через потолок

  1. аналогичным образом обустраивается пространство перед проходом через кровлю;
  2. монтаж дымохода начинается с подсоединения труб к печи. Если дымоход проходит близко от стены, то она закрывается металлическим листом;

Стена закрывается металлическим листом

Высота трубопровода должна быть рассчитана таким образом, чтобы места стыков не совпадали с местами переходов через потолок и крышу.

  1. труба для печки в баню выводится на крышу;

Вывод дымохода через крышу

  1. место примыкания оборудуется фартуком, необходимым для достижения герметичности трубопровода по всей длине;

Схема установки фартука

  1. на последнем этапе наверх трубы одевается оголовок.

Места стыков труб герметизируются жароустойчивым материалом.

Трубу для бани можно установить самостоятельно. Главное – четко и правильно разработать проект (а лучше воспользоваться готовым или доверить данную работу специалистам), приобрести необходимые материалы и инструменты. Все работы необходимо проводить согласно правилам безопасности. Несоблюдение данных правил приведет к возможному пожару, что негативно сказывается на здоровье человека и может повредить имущество.

Выбор материала для дымохода в бане

Трубы для дымохода в баню можно использовать разные — в зависимости от этого определяют параметры и характеристики сооружения. К наиболее распространенным вариантам относятся:

  • Нержавеющая сталь. Этот материал представляет собой идеальный вариант для создания надежного и качественного дымохода. Он отличается высокой степенью стойкости к влиянию влаги. К тому же на внутренних поверхностях с трудом появляются разные налеты. К плюсам материала относят высокую стойкость к коррозии, небольшой вес, доступную цену. Также для нержавейки характерна высокая прочность, простота монтажа и минимальный вес.
  • Керамика. Это один из наиболее подходящих для бани дымоходов. Керамические покрытия считаются весьма прочными и долговечными. Они легко переносят температуру, которая превышает сгорание сажи, — до 600 градусов. Однако для таких материалов характерны и минусы. Они стоят довольно дорого и отличаются сложностью монтажа.
  • Бетон. Трубы из этого материала получаются довольно дешевыми, но отличаются длительным периодом эксплуатации. При необходимости проведения ремонтных работ этот процесс занимает минимум времени или усилий. При этом удается добиться полной герметизации всех составляющих конструкций. Сделать такой дымоход несложно, потому все работы можно провести самостоятельно. К тому же сооружение представляет собой монолитную конструкцию. Благодаря этому внутри не будет скапливаться сажа. Однако дымоход получается весьма тяжелым, что создает нагрузки на фундамент.
  • Кирпич. Дымоход из этого материала отличается шероховатыми стенками. Потому на них накапливается очень много сажи. Это влечет снижение тяги и увеличивает необходимость частого очищения поверхностей. К преимуществам этого варианта относят интересный внешний вид конструкции, ее устойчивость к возгоранию и длительный период эксплуатации.
  • Асбест. Этот материал считается наименее подходящим для удаления дыма. Вследствие доступной стоимости его часто применяют в качестве дымохода. Асбест обладает пожароопасными свойствами. Нередко трубы из него не выдерживают температурных колебаний и лопаются. Это может стать причиной пожара. К тому же асбест обладает канцерогенными свойствами.

Дымоход можно сделать кирпичным.

Вариант схемы дымохода с водогрейным баком

Представленный на рисунке бак работает по «самоварной» системе, то есть он плотно приварен к дымоходной трубе. Некоторые компании, занимающиеся изготовлением подобного вида труб, производят такой элемент с уже установленным на нем водогрейным баком, имеющим два или три входа для подключения водопроводных труб — для заполнения емкости и для забора воды по точкам потребления.

Видео: особенности конструкции банных дымоходов

Монтаж банного дымохода

После того, как окончательно установлена банная каменка, от патрубка печи начинается монтаж дымохода. Это может быть начало металлического дымоотвода или металлический участок, который соединит печь с кирпичной трубой.

Металлический дымоход

Так как существует два вида дымохода, то и монтаж их происходит по-разному.

Внутренняя конструкция

Если труба проходит внутри строения бани, то обычно вся система имеет почти идеально вертикальный вид. Монтируют дымоход из отдельных элементов, при этом каждая вышестоящая его деталь надевается сверху на нижнюю – монтаж «по дыму».

Варианты конструкций

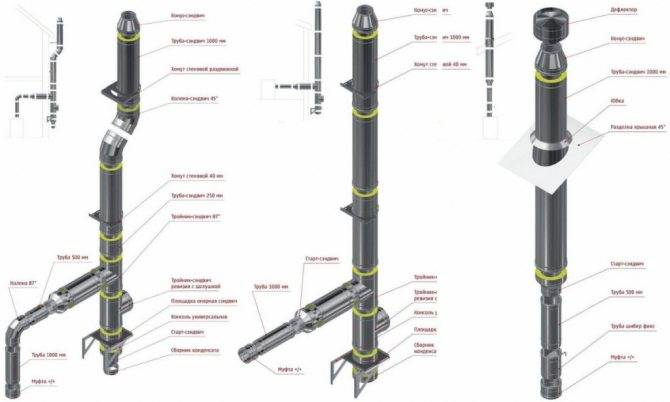

Варианты дымоходов — через крышу и через стену

К любым дымоотводам печей предъявляют одинаковые требования. Дымоходы в бане должны обеспечивать:

  • эффективное удаление продуктов сгорания;
  • отсутствие ядовитых веществ;
  • минимальную вероятность возникновения обратной тяги;
  • энергосбережение и энергоэффективность;
  • простоту обслуживания и периодического ухода;
  • пожарную безопасность;
  • минимальный риск получения ожогов.

По типу построения выделяют внешние, внутренние и дымоходы в стенах.

Составные части внешнего дымохода

Горючие материалы должны быть изолированы от нагретого дымохода

Конструкция получила такое наименование, так как основная труба проходит за стенами бани.

Внешний дымоотвод состоит из трёх отрезков:

  • вертикального, собирающего продукты сгорания из печи;
  • горизонтального или наклонного, нужного для вывода трубы на улицу;
  • вертикального, проходящего по внешней стене.

Преимущества внешней схемы отвода газов:

  • Высокая степень защиты от пожаров — нагретый дымоход проходит не через потолок парилки и кровлю.
  • Простота постройки сэндвич-конструкций — однотипные части объединяют в течение небольшого времени, нет необходимости подгонять размеры деталей.
  • Отсутствие расходов на теплоизоляцию при переходе через перекрытия.
  • Минимальное занимаемое место внутри бани.

Уличному расположению присущи и недостатки. В холодное время по внутренней поверхности активно стекает конденсат, что ускоряет коррозию металлических труб, разрушает кирпичные конструкции. Зола, остывая в дымоходе, сгорает не полностью и активно откладывается на его внутренних стенках в виде нагара.

Если собственник заинтересован в привлекательном внешнем виде, потребуются дополнительные расходы на приобретение труб заводского исполнения.

Устройство внутреннего дымоотвода

При нарушении правил безопасности возможно возгорание древесины

У внутреннего дымохода только небольшая часть находится за пределами бани. Отвод продуктов сгорания происходит вертикально вверх — труба проходит сквозь потолок и крышу. Отсутствие поворотов улучшает тягу. Большая часть конструкции находится внутри помещения, ускоряя прогрев парной и смежных помещений.

Незначительный перепад температуры между внутренней и внешней поверхностью трубы уменьшает количество конденсата.

Внутренний дымоход предъявляет повышенные требования к термоизоляции мест перехода через горючие перекрытия.

К смешанному типу можно отнести каналы дымоудаления, проходящие внутри стен. Такие сооружения применимы для бань из кирпича, сложны в устройстве, требуют стен большой толщины. В частном строительстве смешанный тип встречается редко.

Сложности при изготовлении

Изготовить подобный агрегат самостоятельно под силу только человеку, обладающему базовыми знаниями в печном деле, а также имеющему навыки работы со сварочным аппаратом. Только при этом условии можно сказать, что постройка банной печи из газовой трубы — простая затея.

Справка! Во всех других случаях нанимайте бригаду для выполнения работ. Пробелы в знаниях и кустарный подход приводят к серьёзным последствиям.

Так, в процессе сварки возникают две наиболее частые проблемы:

  • Слишком сильная тяга в будущей печке. В этом случае следует заранее вмонтировать задвижку в трубе.

  • Риск возгорания сажи. Пренебрежение этим нюансом чревато неизменным ухудшением качества отопления и взрывоопасностью. Избежать этого в горизонтальной печи можно при помощи дожигателя.

Дожигатель делается так: в верхней части корпуса приваривается горизонтальная площадка, закрывающая половину всего пространства. Ещё выше, почти у самого верха, в стенке печки проделываются два отверстия. К ним приваривают маленькие цилиндры (щели получаются в виде трубок), которые затем немного отгибаются в сторону трубы.

Как вывести: пожарные нормативы

Все особенности проходного узла в бане через потолок связаны с пожарной безопасностью. Печные газы и твердые частицы, образующиеся при сгорании топлива, имеют температуру в несколько сотен градусов (до 700). И этот раскаленный поток практически сразу (в случае с металлической печью, потому что у кирпичной бывают лабиринты, где тепло у печного газа отбирают стенки) попадает в дымоход, нагревая его и делая опасным для прилегающих конструкций.

Мы прочитали СНиП 41-01-2003, где говорится, в частности, об устройстве отопления, и выделили то, что касается нашего случая, то есть прохода дымохода через потолок в бане.

Во-первых, нужно соблюдать температурные ограничения. Большинство ставит у себя металлические трубы, так вот они, согласно нормативам, не должны нагреваться выше 500 градусов. Для асбоцементных ограничение в 300 градусов, но кто их сейчас ставит?

Во-вторых, СНиП так описывает пустое пространство, которое должно отделять трубу от горючих и негорючих материалов кровли:

  • от бетонных и кирпичных труб до горючих материалов — не менее 130 мм;
  • керамические трубы: если без изоляции — 250 мм, с изоляцией — 130 мм.

Несмотря на то, что использование стальных труб не запрещено, о том, на каком расстоянии от материала перекрытия можно вывести трубу в бане через потолок, там ничего не говорится. Да и речь идет о кровле, если вы заметили, то есть приходится экстраполировать имеющуюся информацию на потолочное перекрытие.

Металлическая труба на этапе установки. Фото СтройДом

Итак, минимум для изолированных труб (теплоизолятор с сопротивлением теплопередаче 0,3 м2∙°С/Вт) — 13 см, для неизолированных — 25 см.

Еще есть приложение К, которое каждый трактует по-своему, где говорится, что вместе с толщиной печи или трубы (последнее не написано явно) величина отступки равна 50 см до горючих материалов и 38 см — до отделанных штукатуркой толщиной 2,5 см или металлическим листом поверх картона из асбеста толщиной 8 мм. Из этого неявно вытекает, что речь идет о воздушном зазоре между нагретой и горючей поверхностями.

В СП 7.13130.2009 нашлось еще одно дополнение: что размер разделки должен быть на 7 см больше толщины потолка. При этом дается ссылка на уже упоминавшееся выше приложение, где говорится о 50 и 38 см.

НО! В некоторых случаях это рассматривается как указание на размеры отверстия в потолке.

Как прочистить дымовой канал

Чтобы внутренности дымохода от банной печи покрылись толстым слоем сажи, надо очень постараться. Для образования налета отопитель должен постоянно работать в режиме медленного тления либо «заправляться» сырыми дровами. В обоих случаях хорошенько протопить баню не удастся. В нормальном режиме газы с высокой температурой попросту выжигают сажу в трубе и никаких засоров там не возникает.

Теперь о том, как в бане прочистить дымоход своими руками, если налет на стенках все же появился и сила тяги уменьшилась:

  1. Заложите в топку печи сухую древесину высококалорийных пород с малым содержанием смол: акацию, дуб, ясень или осину. Сожгите топливо с полностью открытым поддувалом на максимальном режиме, чтобы сажа выгорела.
  2. Почистите газоход с помощью специального полена «Трубочист», сжигая его строго по инструкции, изложенной на упаковке.
  3. Пользуясь ершиком, закрепленным на веревке с грузом, выполните механическую очистку трубы, добравшись до ее оголовка.

Мастер-класс по изготовлению самодельного ерша и удалению сажи из дымохода смотрите в очередном видео:

Пошаговое руководство по установке

Если вы не обладаете достаточным количеством навыков в данной сфере, то лучше остановиться на строго вертикальном дымоходе с разделкой трубы на потолке бани. Производится монтаж по следующему алгоритму:

  1. Первым делом необходимо приобрести материалы, которые понадобятся в процессе. К ним относятся: непосредственно трубы правильного диаметра, хомуты, резиновые прокладки для гидроизоляции, керамзит, зонт, огнеупорный асбест;
  2. Прежде, чем установить печь, поверхность за ней шлифуется при помощи огнеупорного асбеста;

После установки печной конструкции, переходим к монтажу ппу дымохода в бане. Для этого на печной патрубок устанавливается шибер, который является первичной частью дымохода, оснащенной специальной задвижкой. Он служит для регулировки силы тяги в дымоходе. Если задвижка будет наполовину закрыта, то сократится поток проходящего воздуха, в связи с чем тепло в бане будет сохраняться дольше;
В заранее определенном месте на потолке выполняется чертеж будущего отверстия. Его диаметр должен превышать диаметр дымохода. Далее по готовому чертежу вырезается проем для трубы. Настоятельно рекомендуем вам обустроить металлический короб, при помощи которого дымоход будет врезаться в перекрытия. После того, как труба проведена через данный узел, он плотно засыпается керамзитом или укладывается базальтовой ватой. Часть потолка, наиболее приближенная к трубе, зачищается огнеупорным асбестом;
Далее по тому же принципу, что и в случае с потолком, вырезается отверстие в кровле. Для того, чтобы аккуратно провести трубу через стропильные ноги, используются отводы. Важно помнить о безопасности, поэтому если материал, которым устлана крыша, горюч, место вывода обеспечивается защитой металлическим или асбестовым листом;
Когда выведение трубы через кровлю выполнено, поверх нее необходимо прикрепить резиновый плотный уплотнитель, служащий гидроизоляцией дымохода. Уплотнитель обрабатывается огнестойким герметиком, дабы попадание влаги внутрь было полностью исключено;
Составные части дымохода необходимо устанавливать до тех пор, пока вы не достигнете нужной высоты конструкции. После этого на верхушку трубы крепится специальный зонт, который именуют «грибком», чтобы защитить ее от попадания различных атмосферных осадков, мусора и древесных веток.

Информация. Ключевая особенность качественно обустроенного дымохода состоит в том, что даже через 7-8 часов после топки бани в помещении остается жар.

Последовательность монтажа дымохода

На последующем этапе уже приступают к сборке дымохода.

Нужно быть очень внимательным и придерживаться следующих правил:

  1. Процесс сборки начинается с печного выхода. Чтобы парное помещение прогревалось значительно быстрее, специалисты советуют в первую очередь монтировать обычную трубу, а к установке сэндвич трубы приступать за 250-300 мм до потолка.
  2. Нужно стыковку труб проводить так, чтобы в пространстве между потолком и крышей не было швов. Если на этот нюанс не обращать внимания, то в случае повреждения стыка в таком месте, его будет очень сложно обнаружить.

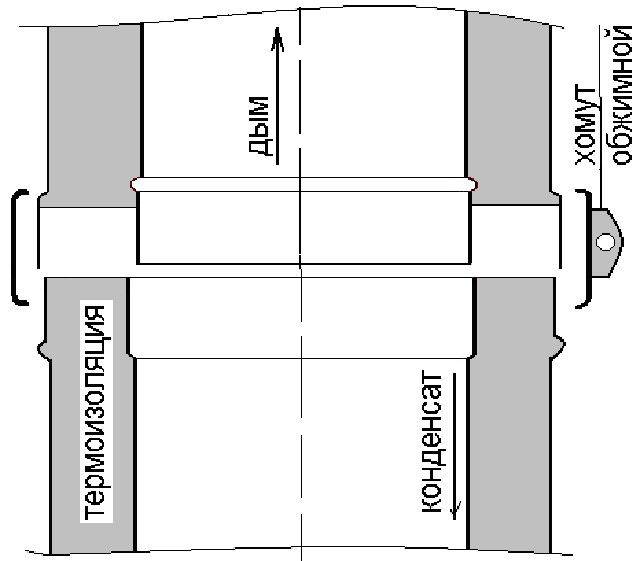

  3. Производить сборку сэндвич трубы желательно «по дыму». Метод «по конденсату» подходит лишь для дымоходов, которые используются в условиях малых температур.
  4. Стыки труб заделываются монтажным герметиком и скрепляются хомутами.
  5. Выводимая наружу труба должна соответствовать рассчитываемому размеру (детальнее: “Какие размеры сэндвич трубы лучше использовать для дымохода”). Расхождение с чертежом хотя бы на пару сантиметров станет причиной ухудшения тяги.
  6. На крыше нужно обязательно вмонтировать фартук, который будет служить защитой от попадания внутрь строения различного рода осадков.

Теперь мы знаем, как правильно установить сэндвич трубу в бане. Благодаря своей малой массе и особой конструкции, монтаж дымохода осуществить довольно просто. Разобравшись в ряде простых правил, весь перечень работ легко выполнить и своими руками, главное, закупить все необходимые материалы и инструмент.

На что следует обратить внимание при монтаже дымохода в бане

Ниже представлены указания касательно того, на чем необходимо сосредоточиться в первую очередь.

Как выбрать размер и форму дымоотвода

Малый размер сечения будет препятствовать отведению топливной продукции в нужном количестве. Объемное сечение, напротив, способствует слишком быстрому продвижению дыма, что не позволит как следует прогреть банное помещение. Это, в свою очередь, повысит расходы на топливо. Следует ответственно отнестись к данному пункту, поскольку от него будет зависеть результат.

Определиться с формой просто, если учесть основной принцип его работы. Дымоходам свойственно нагреваться неравномерно, вследствие чего, дым выходит на поверхность крыши по центральной оси. Отсюда следует, что правильная форма – круг. Цилиндрические конструкции гораздо быстрее обогревают помещение и не требуют излишних финансовых затрат.

Дымоход с прямоугольным сечением провоцируют завихрения, препятствующие необходимой тяге. Прямоугольная конфигурация допустима лишь в том случае, когда речь идет об отопительных приборах, не требующих мощной тяги.

Диаметр трубы

Масштаб определяется степенью силовой тяги банной печи и располагается в промежуточном интервале от 115 до 270 (мм). Тем не менее чтобы безошибочно определить диаметр, нужно ознакомиться с некоторыми предписаниями, указанными производителем в инструкции. Если же у Вас не имеется схема установки дымохода для бани своими руками, то достаточно будет знать соотношение диаметров сечения разных форм. Выглядит это следующим образом:

  • цилиндрическая – 1 к 10;
  • прямоугольная – 1 к 1,5.

Для кирпичных дымоходов минимальный диаметр сечения должен составлять 140х140 мм.

Успешная работоспособность дымоходной системы в первую очередь зависит от того, как точно определен размер трубы.

Высота дымоотвода

По стандарту его высота должна составлять не менее 5 метров. Расчет высоты дымоотвода осуществляется в соответствии с основными техническими характеристиками материалов.

Канал должен располагаться не менее чем в полуметре над кровельным коньком и никак не ниже его уровня. При этом стоит учитывать толщину кровельного покрытия и угол наклона ската крыши. Высота выбирается без учета дымоходного «зонта».

Некоторые примеры конструкций печек

Кирпичный вариант — классика печного искусства

Добротная, но достаточно простая кирпичная конструкция печи для бани выглядит примерно так: топка, выложенная из огнеупорного кирпича, зольник ниже топки, чугунная или стальная решетка для камней, дымоход, змеевик для горячей воды и дверцы.

Вес самодельная печь для бани из кирпича имеет солидный, а потому под ней придется заранее устроить фундамент. Вместо раствора для кладки кирпичей нужно будет использовать только глину и песок, т.к. цемент не стоек к высокой температуре и способен развалить банную печь буквально за год. А для прочности всей конструкции кладка делается по своей особой схеме.

Металлическая печка и ее особенности

По сравнению с кирпичными печами, чугунные и стальные более компактны, обладают высокой теплоотдачей и отличной скоростью прогрева. Плюс то, что такие печки для бань легко изготавливать на заводе, в то время как кирпичную выкладывать можно только непосредственно на месте.

Ни для кого не составит труда сварить и хорошие металлические печи для бань своими руками: для этого пойдут в ход стальные листы или большая труба, которую нужно будет разрезать. А по своей конструкции такая печь недалека от кирпичной: те же узлы и блоки, те же элементы, только другой дизайн и другая производительность. Например, из толстолистовой стали или чугуна делается квадратная банная печь, из стальных толстостенных труб – круглая.

А вот саму топку такой печи сегодня изготавливают немного иначе, чем пару десятилетий назад: теперь в ней две камеры, одна из которых служит для сжигания топлива, а вторая для дожига того, что не сгорело, благодаря чему куда меньше выбрасываются вредные продукты сгорания и сам КПД печи увеличивается на 20%.

Единственный существенный недостаток металлических печей – это большая площадь поверхности, которая способна обжечь. Хотя и этот минус не сложно исправить – достаточно обложить такую печь красивым огнеупорным кирпичом, или же навесить на сам корпус стальной экран – конвектор, который и распределит потоки горячего воздуха по всей бани и сделает ее прогрев более равномерным. С другой стороны, охлаждение топки за счет естественной циркуляции воздуха, значительно увеличивается срок ее службы.

А вот газовую или электрическую печь самостоятельно делать не рекомендуется: даже заводские модели крайне пожароопасные и даже способны взрываться.

Самые простые самодельные варианты печек

Тем, кто никогда не сталкивался с печным делом, можно попробовать на первые пару лет изучить устройство печи для бани самой простой конструкции и соорудить ту, что будет отапливать баню, греть воду и производить приятный пар.

Также, сделать печь можно из обычного или бутового камня, либо тщательно обожженного кирпича. Толщина стенок должна быть от 13 до 25 см, а камни – весом 1-5 кг. В качестве камней для печи можно взять гранит, бут или голыш, но не кремень, который от нагревания разлетается на куски. А для того, чтобы каменка для бани своими руками сделанная накапливала тепло, в нее можно добавить чугунные чушки так, чтобы их приходилось 20% на 80% камней.

Котлы и баки для воды в самодельных печках могут опираться либо на стены кладки, либо на специальные столбики внутри топки, либо подвешиваться на тросе. А вот решетки для печей делают из толстой стали или же приобретают уже стандартную чугунную.

Обычно те, кто хоть раз в жизни попробовал сделать своими руками печь для любимой бани, страшно гордятся своим успехом и с гордостью показывают свое достижение и всем знакомым.

Монтаж дымохода

  1. В потолке и кровле выпиливаются квадратные отверстия размером 450х450 мм. Через них будет проходить труба.
  2. Вырезаются две металлические заготовки (по этим же размерам). Одна заготовка, которую надо будет прикрепить к скату крыши, должна быть с овальным отверстием. Вторая заготовка делается с круглым отверстием.
  3. На внутренние трубы вместе с утеплителем надевается оцинкованный кожух. Торцы закрываются металлическими кольцами, которые фиксируются путём подгибания краёв.
  4. Нижняя труба надевается на патрубок печи, при этом её верхний конец просовывается в отверстие в потолке. Следует проследить, чтобы она находилась чётко по центру.
  5. Прикрепляется к потолочному перекрытию лист-заготовка.
  6. В отверстие в крыше вставляется верхняя труба с металлической заготовкой.
  7. Нижний конец верхней трубы насаживается на верхний конец нижней трубы и скрепляется хомутом.
  8. К внутренней стороне крыши прикручивается надетый на верхнюю трубу металлический лист.
  9. Обязательно необходимо заполнить образовавшийся между трубой и перекрытиями просвет. Заполняется он каким-нибудь негорючим веществом (глина, керамзит, асбест).

После завершения работ баню необходимо хорошенько протопить. Сделать это лучше всего дровами, температура которых будет способствовать усилению тяги. Теперь дымоход готов и можно смело идти в баньку, чтобы попариться!

Как выбрать размер и форму дымоотвода

Схема вывода трубы в бане.

Проектируя дымоход в бане нужно придерживаться стандартной формы и размера. Лучший вариант цилиндрическая форма. Связана простая форма с тем что любой изгиб колено дополнительно организуют зоны скопления золы и копоти, конструкцию придется часто чистить. А провести чистку конструкции с многочисленными изгибами сложнее.

Главные размеры с которыми необходимо определиться это диаметр и высота конструкции. Их необходимо взять из СНиПа.

Диаметр трубы бани

Мощность и выбор печи напрямую связаны с выбором диаметра и высоты дымоотвода. Приведем некоторые значения для прямоугольного и квадратного дымохода в виде таблицы:

Мощность печи, КВтДиаметр дымохода, мм
До 3,5140х140
3,5–5,2140х200
5,2–7,2140х270

Для круглой печи берется диаметр дымоотвода равный или больше выходной части печки.  Для того, чтобы высчитать диаметр, необходимо знать формулу, которая регламентирует что на 1 КВт мощности печки, берут не меньше 8м2 трубы. Так, для печки в 20 КВт площадь дымоотвода будет не менее 160 м2. В диаметре это не меньше 14 см.

Высота дымоотвода бани

Высоту рассчитывают в зависимости от типа и высоты конька крыши. Необходимо учитывать и соседние строения, особенно если баня пристроена к основному дому. Согласно СНиПу высота дымохода бани должна соответствовать показателям указанным в таблице:

расстояние от конька до трубы, мвысота над коньком, м
1,5о,5
1,5–30,10 или вровень
3вровень или выше воображаемой линии от конька на 100 вниз.

Для плоской кровли высота дымоотвода бани должна быть не менее 1 м. Для высокой трубы (более 1,5 м) необходимо устанавливать специальные растяжки, они укрепят конструкцию.

Важно учитывать момент скошенных и горизонтальных элементов дымохода. Недопустимо длина более 1 м

Допустимый размер не даст саже скапливаться на стенках трубы бани и не помешает тяге.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
