Пошаговая инструкция, как выложить дымоход

Строительство кирпичного дымохода – технически сложный процесс, который требует выполнения качественной кладки, чтобы получить герметичную, безопасную и долговечную конструкцию.

Для начала необходимо выбрать подходящие схемы монтажа дымоотводной системы. Их можно заказать в конструкторских бюро или найти в готовом виде на специализированных ресурсах. Размеры будущей конструкции дымоотвода определяются на этапе планировки и выполнения необходимых расчетов.

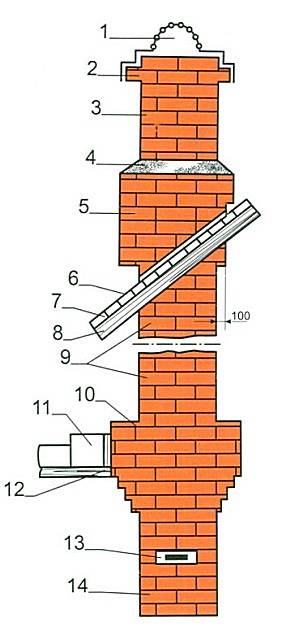

Кладка дымохода из кирпича выполняется следующим образом:

1. Возведение надсадной трубы, нижняя часть которой усаживается на тонкий слой раствора из глины и песка. Если в дымоходе предусмотрено несколько каналов, тогда может быть использована трехканальная труба. Но алгоритм кладки сохраняется для любого типа конструкции. Кладка выполняется перевязочным методом, когда каждый последующий ряд имеет сдвиг в сторону на 0,5 кирпича. На 5-м ряду, не доходя до балок перекрытия, монтаж трубы завершается.
2. Производится укладка распушки. Наружное расширение по периметру должно составлять 590×450 мм, внутреннее – 140×270 мм. Расширение выполняется смещением краевых кирпичей на 5 см. После завершения распушки обязательно выполняется теплоизоляция расширения 10 мм листами асбеста или другим выбранным материалом.
3. Укладка выдры требует скрупулезности и внимательности, поскольку ряды укладываются наружу с созданием специального выступа. Первый ряд аналогичен предыдущему ряду расширения распушки, далее необходимо выложить второй выступ и последующие.
4. Установка стояка. Кладка выполняется в чердачном помещении вплотную к кровельной системе здания. Его необходимо вывести через крышу с возвышением над коньком здания на высоту до 100 см. Кирпичная кладка завершается организацией дымоходной шейки, на конце которой возводится оголовок и устанавливается защитный колпак.

Выбираем кирпич и готовим раствор

Вторым важным подготовительным этапом является выбор строительного материала. Во время укладки дымохода понадобится только кирпич и цементный раствор

Очень важно правильно подобрать вид кирпича. Выбирать стоит огнеупорный и максимально качественней тип, у которого все стороны максимально гладкие и ровные

Форма каждого элемента должна иметь идентичные размеры.

Затем необходимо приступить к подбору составляющих для раствора. В состав должны входить: песок, глина, вода, цемент. Каждая составляющая влияет на качество дымохода: мелкая фракция песка, высококачественный цемент, глина без примесей. Имея подобные исходные материалы можно самостоятельно построить любой дымоход.

Дымоходы для печей длительного горения

Печь длительного горения — необходимость, диктуемая суровыми условиями северных районов России. К ее отличительным особенностям относятся значительная экономия топлива и безопасность. Однако, дымоходы для печей длительного горения также имеют свои нюансы.

Во-первых, собирая дымоход для печи длительного горения будет разумно размещать трубы в обратном от движения газа порядке. Благодаря такой хитрости, вы избавитесь от проблемы конденсата смолы, вытекающей при сгорании дров.

Во-вторых, убедитесь, что к дымоотводу обеспечен хороший доступ, а отдельные его детали закреплены саморезами. Таким образом, вы сможете разбирать его и чистить от образовавшейся внутри сажи.

В-третьих, запомните, что дымоходы 120 мм для печей длительного горения — наиболее оптимальный вариант.

Помехи и препятствия

Помешать процессу выхода дыма из топки может возникновение области повышенного давления, которое как пробка «заткнет» дымоход.

Такой преградой может стать остывший воздух в дымоходе. Именно поэтому, увеличение высоты дымовой трубы имеет смысл лишь до определенного предела, дальше которого каждый сантиметр высоты будет тягу не увеличивать, но уменьшать.

Рекомендую: Мозаичные полы: преимущества, материалы, технология укладки

Если дымоход имеет нужную длину все происходит чинно и благообразно. Но снова таки, пока все частицы потока воздуха движутся с относительно равной скоростью и в одном направлении (такой характер движения потока называется ламинарным).

Ламинарный и турбулентный потоки

Но стоит лишь возникнуть завихрениям, или иначе – турбулентности, как тут же в дымоходе возникают локальные зоны повышенного давления, которые при определенных условиях будут препятствовать движению потока.

Идеального ровного потока не бывает, завихрения будут всегда, например, у стенок дымохода, но если поперечные размеры малы, и (или) стены имеют значительные неровности, зона завихрений может занять все сечение дымохода, ослабив или совсем заблокировав тягу.

Турбулентность, перераспределение зон повышенного и пониженного давления, могут не только уменьшить или вовсе уничтожить тягу, но даже вызвать явление называемое обратной тягой, при которой воздух, начинает поступать в топку со стороны дымохода, выталкивая продукты сгорания в помещение.

Схемы дымоотводов

Схема печного дымохода

Схему дымохода печи нужно делать с учетом всех показателей

Не забывайте учитывать вид будущего топлива, на первый взгляд он не играет важной роли, однако во время эксплуатации, вы познакомитесь со всеми нюансами. В интернете можно найти массу схем, в которых уже прописаны все данные, а вам нужно только подставить свой план дома и размеры

Кроме того, есть специальные сервисы, так называемые онлайн калькуляторы, куда вводятся исходные данные по вашей печи и габаритам, в ответ выдается оптимальный диаметр дымохода, его длина и другие данные, вплоть до толщины стенок и тому подобное.

Особенности устройства ↑

Эффективность работы кирпичных, металлических, гибких дымоходов для печей и других зависит от нескольких факторов, к примеру, материала и размеров, сечения, высоты.

О том, как рассчитать, поговорим дальше, а пока начнем с конструкции дымоотводной системы.

• Предпочтительно, чтобы трубы дымоходов, скажем, для бани представляли в поперечном сечении правильную окружность, то есть имели цилиндрическую форму. Выходящий дым при такой конфигурации, в отличие от угловатой, не встречает на своем пути препятствий и отводится с наименьшим сопротивлением. Вдобавок на стенках отводящей трубы скапливается минимум сажи.
• Выходное отверстие отопительного устройства должно совпадать по сечению с дымоотводным каналом. Если ширина последнего в зоне соединения окажется больше, что встречается достаточно часто, то устанавливается специальный редукционный переходник, который по месту стыка необходимо тщательно герметизировать. Расширения труб при стыковке должны быть направлены вверх, чтобы не дать конденсату и смолам вытекать по их внешней стенке.

Особого внимания требует горизонтальная часть конструкции канала. Теплый дым, как известно, движется по вертикали вверх, поэтому на этих участках особо активно конденсирует влага и откладывается толстый слой сажи. Чтобы компенсировать столь нежелательные последствия и улучшить тягу, необходимо, во-первых, строго ограничить длину этих отрезков: они должны быть меньше 1 м по длине, а, во-вторых – предусмотреть там конденсатоприемники и ревизионные дверцы.

Совет
Правильный дымоход для банных печей – исключительно вертикальный. Тем не менее допускается прокладывать трубу под небольшим уклоном при условии, что длина наклонного участка не больше 2 м.

Расчёт параметров дымохода

Основа для расчёта высоты и диаметра дымохода — показатель мощности.

На работоспособность котла или печи прямое влияние оказывает высота дымовой трубы. Для бытовых приборов она составляет 5 м. Эта характеристика предусмотрена требованиями СНиП для печей жилых домов. Измерение выполняется от колосника устройства до колпака. При меньшей высоте естественная тяга в печи не обеспечит эффективного горения топлива, она будет дымить и не вырабатывать оптимального количества тепла. Однако возможность наращивания высоты ограничена. Испытывая естественное сопротивление стенок трубы, воздух будет замедлять движение при чрезмерной длине канала, что также приведёт к снижению тяги.

Правила подбора длины дымохода

Для частного дома расчёт высоты дымохода основывается на определённых правилах:

1. Труба должна быть не менее 5 м.
2. Превышение концовки дымохода над условно плоской крышей не менее, чем на 50 см.
3. Для скатной крыши труба, ось которой находится не далее 1,5 м от конька, а если есть надстройки, то от их высшей точки, величина превышения составляет 0,5 м.
4. Когда расстояние до конька 1,5–3,0 м, конец трубы должен находиться не ниже, чем уровень конька.
5. При выведении дымохода на расстоянии более 3 м от конька, в частности, при наружном монтаже, угол между уровнем горизонта и условной прямой между коньком и концом трубы должен составлять не менее 10 градусов.

Высота трубы зависит от её расположения

Расчёт сечения дымохода

Приведённый ниже порядок определения величины канала справедлив для круглого сечения. Оно является оптимальной формой, поскольку дымовые газы не движутся монолитной прямой струёй, а происходит завихрение потока, и они движутся по спирали. В прямоугольных каналах образуются завихрения по углам, тормозящие перемещение газов. Для расчёта величины сечения полученный результат следует умножить на 1,5.

Вам понадобятся следующие исходные данные:

1. Мощность печи, то есть количество тепла, вырабатываемого устройством в единицу времени при полной загрузке.
2. Температура дымовых газов на выходе из топки, обычно принимается в пределах 150–200 градусов.
3. Скорость движения газов по каналу (составляет 2 м/сек).
4. Высота дымохода.
5. Величина естественной тяги (составляет 4 МПа на 1 м дымового канала).

Очевидна зависимость размера сечения дымохода от объёма сжигаемого топлива.

Дым не движется по прямой линии

Для выполнения расчёта нужно воспользоваться преобразованной формулой площади круга: D2 = 4 x S * Пи, где D — диаметр дымового канала, S — площадь сечения, Пи — число пи, равное 3,14.

Для расчёта площади сечения нужно определить газовый объём в месте их выхода из печи в дымоход. Эта величина вычисляется в зависимости от объёма сгорающего топлива и определяется из соотношения Vgas = B х Vtop х (1 + t / 273)/ 3600, где Vgas — объём газов, B — количество сжигаемого топлива, Vtop — табличный коэффициент, который можно узнать в ГОСТ 2127, t — температура газов на выходе из печи, обычно принимается значение в пределах 150–200 градусов.

Площадь сечения определяется отношением объёма проходящих газов к скорости его движения, то есть по формуле S = Vgas/W. В окончательном варианте искомая величина определяется соотношением D2 = Vgasx4/ПихW.

Произведя необходимые вычисления, получите результат — диаметр дымохода должен составлять 17 см. Это соотношение справедливо для печи, в которой за час сгорает 10 кг топлива при его влажности 25%.

Расчёт составляется для случаев, когда используются нестандартные отопительные агрегаты. Если же мощность устройства известна, достаточно применить рекомендованные специалистами параметры дымохода:

• для устройств мощностью до 3,5 квт — 140 х 140 мм;
• при 3,5–5,0 квт — 140 х 200 мм;
• при мощности 5,0–70 кВ — 200 х 270 мм.

Для дымоходов круглого сечения его площадь не должна быть меньше расчётной величины прямоугольного.

Высота конструкции

Вертикальная протяженность трубы более всего влияет на эффективность тяги. Грамотно сооруженный дымоход должен обладать высотой не меньше 5 м. Большое значение имеет и высотный перепад меж плоскостью крыши и оголовком трубы.

1. Верх дымоотвода должен быть на одном уровне с коньком. Либо немного возвышаться над ним при удалении от него не более 3 м.
2. Если кровля плоская, то дымовой отвод должен над ней возвышаться не меньше чем на 1,2 м.
3. Расстояние от колосника печи до трубного устья должно составлять не меньше 5 м.
4. Высота дымохода над кровлей зависит от точки его выхода относительно конька либо парапета. Эта величина варьируется от 0,5 до 1,5 м.

Уход за дымоходом

Чтобы у печки-буржуйки всегда была хорошая тяга, и не случалось задымлений в помещении, нужно обязательно проводить профилактические мероприятия, которые помогут содержать дымоход в порядке.

Любой дымоход требует периодических профилактических работ:

Для того чтобы труба была чистой от сажных отложений, необходимо периодически в сжигаемые дрова добавлять химические средства, специально предназначенные для разрыхления нагара. Для этих же целей применяют и осиновые дрова, которые способствуют очистке внутренних стенок. Чтобы очистить трубу с их помощью, для профилактической топки используют только дрова осины. Желательно, чтобы они не прогорали быстро, а тлели максимально возможное время в топке. Для создания таких условий искусственно снижают тягу, закрывая поддувало после того, как дрова хорошо разгорятся.
Ежегодно проводят механическую очистку трубы от нагара и ржавчины

Для этого можно использовать специальный прочистной ерш с грузом.
После каждой очистки обязательно проводят ревизию поверхности, осторожно опуская в дымоход включенную лампочку. Это необходимо, чтобы вовремя обнаружить прогары или трещины.

Процесс монтажа дымохода из готовых сегментов — достаточно прост, и с ним вполне можно справиться самостоятельно. Если же имеется желание изготовить части трубы самостоятельно, то лучше от этого сразу отказаться, особенно при отсутствии опыта в подобной работе.

Так как любой дымоход должен отличаться высочайшей надежностью, а все сегменты при стыковке должны идеально совпадать друг с другом для их герметизации, рекомендовано устанавливать детали, изготовленные исключительно на профессиональном уровне. Нужно помнить, что попадание угарного газа в помещение из плохо заделанных швов или прогоревших отверстий представляет собой, без преувеличения, смертельную опасность.

Смешанные печные дымоходы (дымообороты) с вертикальными и горизонтальными каналами.

Дымовые газы из топки поступают в горизонтальные каналы, затем идут по вертикальным подъемным и опускным каналам и далее попадают в трубу. Теплоотдача горизонтальных печных дымоходов значительно превышает теплоотдачу вертикальных каналов. Самым большим достоинством печей со смешанным дымоходом является поддержание высокой температуры в течение длительного времени. Но таким печам присущи все недостатки многооборотных печей, а именно сильное переохлаждение дымовых газов, из-за которого ослабевает тяга в печи, на стенках скапливается большое количество сажи. Низкая температура газов на выходе приводит к появлению конденсата.

Особенности кладки дымохода и возможные ошибки

Дымоходами называются специальные каналы внутри конструкции печи, которыми топливник соединяется с трубой.

Они имеют различную форму, бывают короткими, длинными или зигзагообразными, могут иметь несколько или только один поворот, которые обозначаются термином «дымооборот». В просторечье их принято именовать каналами либо дымовыми каналами.

В конструкциях современных печей используются каналы, которые принято подразделять на:

• Вертикальные;
• Горизонтальные;
• Опускные;
• Подъёмные.

В связи с тем, что от качества внутренней отделки каналов существенно зависит коэф-т сопротивления проходу продуктов сгорания, к нему предъявляются достаточно высокие требования.

Основными ошибками при кладке дымоходов являются:

• выбор неправильного варианта канала для печи, которую вы собираетесь класть (если порядовка рассчитывается вами самостоятельно);
• низкое качество обработки внутренних поверхностей каналов;
• выбор сечения, которое не позволяет свободно проходить по каналу всему объёму отводимых продуктов горения (меньше нормы), либо наоборот, сечение каналов превышает оптимальное.

Рекомендации по монтажу

Перед заготовкой материалов сделайте чертеж дымохода и проставьте размеры всех участков – так легче подобрать трубы нужной длины. Не забудьте о крепеже – кронштейнах и хомутах, а также купите уплотнительные средства для стыков – печной герметик и асбестовый шнур.

Как правильно делаются приставные дымоходы буржуек:

1. Начните с пробивки (прорезки) сквозного отверстия. В кирпичной стене его диаметр равен наружному размеру утепленной трубы. В деревянной вырезается квадратный проем, чьи габариты на 760 мм больше живого сечения канала (38 см в каждую сторону).
2. Смонтируйте вертикальный участок, установив тройник и сборник конденсата напротив готового отверстия. Стеновые кронштейны и хомуты крепления ставятся с шагом 1,5—2 м, стыки обрабатываются герметиком.
3. Установите печь на расстоянии не менее 50 см от горючих конструкций и подключите горизонтальный участок из одностенной трубы. Ее тоже отодвиньте от сгораемых поверхностей на 500 мм или защитите дерево листом железа, плитой минерита и так далее.
4. Соедините внутренний участок с наружным. В стене из кирпича труба пропускается через стальную гильзу с уплотнением, в деревянной обрамляется кровельным железом с каменной ватой внутри. Не допускайте, чтобы стык оказался в толще стены.

Прокладка внутреннего дымохода через перекрытие выполняется аналогичным образом. Разница в том, что конденсатосборник располагается внутри помещения, а проход через крышу герметизируется с помощью специальной дымоходной накладки (мастер – флеш).

Специфика работы буржуек с низким КПД позволяет уменьшить до 3,5—4 м общую высоту трубы, выводимой над плоской кровлей одноэтажного гаража. Зона ветрового подпора отсутствует, поскольку нет конька и скатов, а нагрев отходящих газов до высокой температуры создает достаточную естественную тягу. Как это реализовано в гараже, смотрите на видео:

Изоляция распушки

Стенка распушки, как уже было сказано выше, укладывается с расширением периметра. Однако, кроме расширения, этот участок дымоходной конструкции нужно снабжать теплоизоляцией. Изоляция выполняется на всём периметре трубы в месте, где дымоход проходит через потолочное перекрытие.

Как правило, в состав теплоизоляционного материала входит асбест, но существуют и другие варианты:

• войлок, предварительно пропитанный глиняным раствором.
• металлический короб, который по периметру изолирует трубу. Внутрь короба обычно засыпают керамзит или песок.

В некоторых случаях разрешается изолировать кирпичную трубу минеральной ватой. Изоляция такой ватой должна обладать толщиной не менее 10 см.

Ввод в эксплуатацию

Дымоход необходимо осмотреть, уделить особое внимание качеству и плотности стыков. Внутри конструкцию очищают сухой тряпкой Все лишние предметы из трубы и топки убираются

Пробный розжиг проводят с использованием малого количества горючего. На этой стадии определяют эффективность тяги, наличие дыма в местах соединений, втягивание его в помещение.

После тестирования, через несколько часов протапливают печь полноценно. Не следует впихивать в топку используемые горючие материалы «под завязку», это может привести к выходу дымохода из строя и пожару. Все горючие элементы и перегородки поблизости трубы должны изолироваться, расстояние между ними и вытяжной конструкцией — не менее полуметра. Визуальный осмотр и профилактическую чистку проводят один раз в полгода.

Про монтаж противопожарной «распушки» в следующем видео:

Как построить дымоход — советы по каменной кладке

Дымоходы из каменной кладки обычно являются самой тяжелой частью дома и изготавливаются из негорючих материалов, таких как кирпич, камни или бетонные блоки.

Поэтому фундамент должен быть достаточно прочным, чтобы выдержать вес дымохода без оседания, и его необходимо устанавливать на хорошо уплотненную почву.

• Фундаменты должны выходить не менее чем на 6 дюймов за все четыре края дымохода.
• Для одноэтажных домов фундамент должен быть толщиной 8 дюймов.
• Для двухэтажных домов толщина фундамента должна составлять 12 дюймов.
• Каменные дымоходы следует облицовывать дымовой плиткой, которая выдерживает резкие перепады температур, не трескается, но имеет гладкую сторону, что облегчает чистку дымохода. Используйте дымовую плитку толщиной не менее 5/8 дюйма.

Необходимо, чтобы между дымоходом из кирпича и любыми горючими материалами, к которым относятся деревянные каркасы, потолки и пол, со всех четырех сторон оставалось пространство не менее 2 дюймов. Заполните это пространство негорючим материалом, например, металлическим листом.

Толщина стен в жилых домах для кладки дымоходов должна быть не менее 4 дюймов.

Преимущества дымоходов

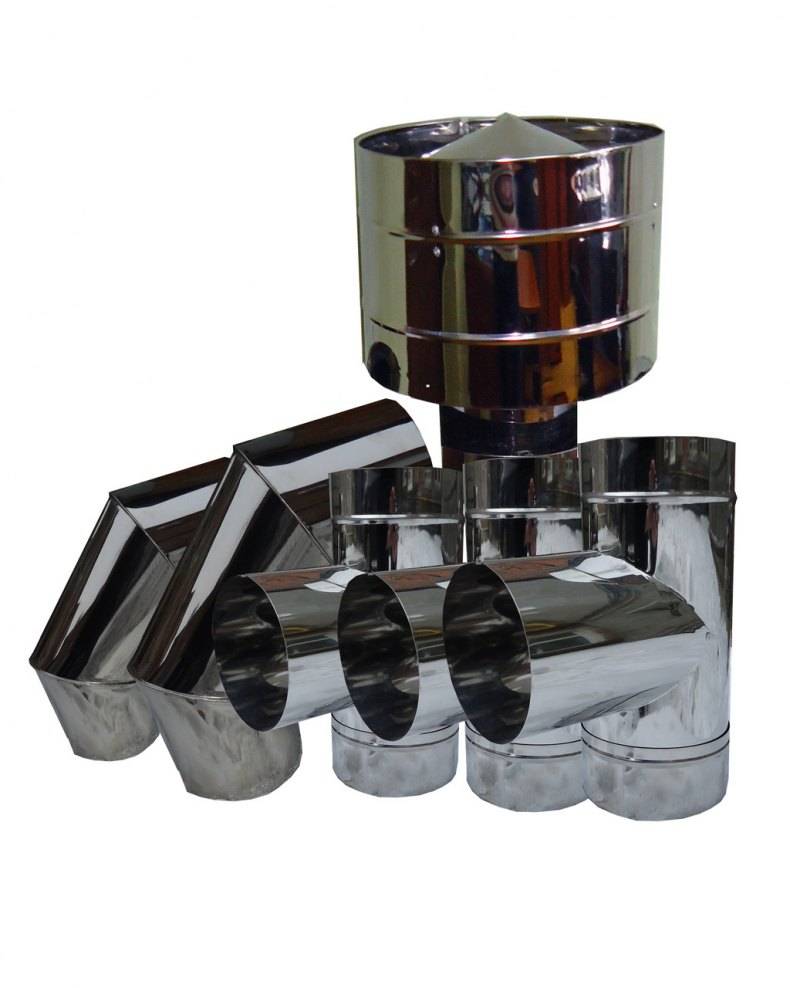

Как можно было догадаться, дымоходы из нержавеющей стали пользуются большим успехом. Прежде чем остановить свой выбор на этом элементе дымоотвода, стоит тщательно изучить его достоинства.

К преимуществам дымоотхода из нержавеющей стали относят:

• Полное выполнения правил техники теплобезопасности – именно такие теплоотводы полностью отвечают госту техники безопасности.
• Такие дымоотводы хорошо адаптируются к различным погодным условиям.
• Дымоходы из нержавейки могут выдерживать высокие температуры и не подвергаются коррозии.
• Данный тип дымоходов не образует конденсат.
• Нагреваясь нержавейка не выделяет опасных веществ и, тем самым, не может отравлять окружающую среду и, в особенности, хозяев помещения.
• Такой дымоход достаточно легко установить самому, так как вес у конструкции остаточно маленький.
• Дымоход не занимает много места.
• Такой дымоход можно установить уже в готовый дом.

Принцип работы

Основной принцип работы дымохода основан на разнице температур воздуха внутри трубы и снаружи. Благодаря этой разнице возникает тяга. Чем выше труба и разница температур, тем больше тяга. Т.к. плотность холодного воздуха больше, чем теплого, возникает разница давлений у основания дома и верха трубы. Эта разница обеспечивает приток в дом холодного воздуха. Таким образом, печь в доме не только греет, но и создает естественную вентиляцию.

В тоже время, слишком широкая труба снижает тягу. Поэтому правильнее будет увеличить ее высоту. Для печей и каминов оптимальная высота трубы- 5м от уровня колосников.

Процесс кладки

Инструменты для кладки дымохода:

• болгарка (для нареза кирпича определенного размера);
• линейка;
• маркер (для точности данных).

Перед тем как выложить дымоход из кирпича, необходимо учесть один важный момент – слой раствора должен быть маленьким, чтобы получилась крепкая и надежная конструкция. Процесс кладки стандартный – как и для строительства любого здания: каждый ряд должен быть сдвинут на половину кирпича вбок, чтобы получить максимальное сцепление.

При формировании разделки и выдры специалисты рекомендуют использовать металлические пруты, которые необходимо вмонтировать в кирпичную кладку, но при этом арматура не должна пересекать дымовой канал. Как сделать засоряемость дымохода минимальной, чтобы сажа внутри практически не оседала на стенках? Необходимо сгладить стенки конструкции при помощи штукатурки.

Вывод

Итак, какой же дымоход делать? Для любых печей и котлов, кроме кирпичных, однозначно подойдет сэндвичевый конструкции любой сообразно условиям эксплуатации. Для кирпичной печи оптимален кирпичный пристяжной дымоход. В местах с умеренным климатом для нее же подойдет одностенный стальной в кирпичном футляре; в таком случае расходы на строительство дымохода сокращаются на 25-30%, поскольку возможно использовать обычный рабочий красный кирпич и упростить порядовку. Но толщина стенок футляра все равно нужна не менее, чем по СНиП 41-01-2003, от 120 мм. Вариант, который в некоторых регионах может оказаться проще и дешевле – сборный футляр из жаропрочного бетона толщиной от 60 мм.
