Разновидности воротных систем
Требуется непременно учитывать описанные выше факторы, перед тем как выбирать ворота
Также непременно нужно обращать внимание на параметры полотен, материал изготовления гаража (пеноблок, кирпич, газобетон), учитывается вес конструкции, особенности монтажа
Выбирая секционный тип створок, следует дополнительно увеличивать пространство для пружинного подъемника и боковых направляющих.
В плане пространства проезда габариты гаражного проема бывают разными, главное – это комфортный въезд авто. В связи с этим отметим следующее:
- Распашной тип, как правило, делается по ширине 4000–6000 мм. При установке необходимо знать о недостатках. К примеру, дополнительно требуется пространство для открытия ворот гаража. Владельцы, выбравшие эту конструкцию, жалуются на сложности эксплуатации зимой. Также металлические створки могут провисать раньше указанного времени.
- Откатные системы – идеальный вариант для производственных предприятий.
- Рольставни не нуждаются в увеличении гаражного помещения.
Автоматические гаражные конструкции для джипа
Подбирая, какие должны быть размеры ворот, нужно предварительно учитывать все детали, рассматривая плюсы и минусы конструкции.
Правильно выбранная длина ворот, конструкция распашной либо подъемной системы влияют на общую цену заказа, это нужно помнить.
Высота гаражных ворот
Стандартная высота ворот в гараже делается в районе 2–3.5 метра, с учетом модели авто. Нужно отметить, что расчет ширины подъемных систем в определенной степени влияет на высоту.
Эскиз подъемного сплошного полотна
Это обусловлено тем, что во время выбора этого вида гаражных ворот нужно учесть пространство, которое требуется для установки автоматической системы. То есть при максимальной ширине увеличивается масса. Это потребует серьезных механизмов, что забирает высоту.
Чтобы правильно посчитать высоту ворот, требуется к планируемым размерам добавить по 10 мм. Это пространство будет использоваться при установке рамы.
Деталировка подъемного гаражного полотна
Иногда владелец гаража решает поменять распашные ворота на подъемный механизм. По некоторым причинам высоты может не хватить:
- Часто при въезде в гаражное помещение устанавливают порог, в процессе его переезда авто поднимается по высоте.
- Есть вероятность оледенения въезда. Наледь может составлять до 15 см.
- Дополнительные элементы, установленные на авто: багажник типа «лыжа» или рейлинги.
- Высота автомобиля при открытом багажнике, выступающая за механизм воротной конструкции, скорость авто при въезде и уклон заезда влияют на высоту проема.
Выполняя расчеты, все факторы учитывают и добавляют 30–40 см запаса. Многие гаражные конструкции во время последующего увеличения проема представляют затруднительный процесс. Потому дополнительные размеры желательно предусмотреть предварительно.

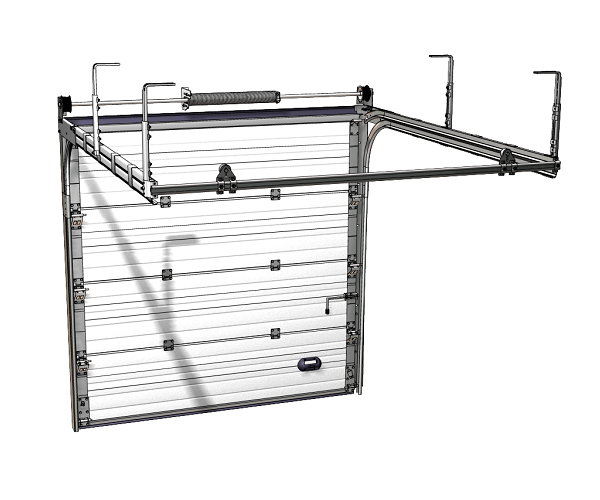

Схема секционной конструкции для гаража на 1 машину
Общие размеры ворот
Выбор правильной конструкции и размеров – основная составляющая при проектировании гаража. Это поможет избежать многих проблем:
- Заклинивания механизма с дальнейшим ремонтом.
- Образования трещин на участках примыкания.
- Проседания створок, неплотного прилегания друг к другу.
Стандартные размеры проема гаража
Во время определения размеров ворот требуется опираться на модель машины. Так, шестая марка Жигулей по ширине 163 см, а кроссовер Audi Q3 – 183 см.
Отличие несущественное, но ГАЗель больше по ширине «шестерки» на 55 см. Это влияет на высоту и ширину требуемого въезда. Чтобы точно рассчитать минимальный размер, нужно добавить по 350 мм с левой и правой частей.
Установка гаражных створок под джип
Дополнительные факторы для определения размера воротных конструкций:
- Способ заезда, его месторасположение.
- Вид и предназначение гаражного помещения (для промышленного производства, частного дома).
- Сколько транспортных средств планируется размещать.
- Компания-изготовитель (каждая имеет собственные стандарты).
- Конструктивные отличия разных видов полотен.
Стандартный образец
Гаражные ворота: стандартные размеры
Единого, универсального стандарта не существует. Всё зависит от того, на чём ездит заказчик. Для типовой легковушки подходящая ширина гаражного проёма составляет 220–250 см, а вот для микроавтобуса потребуется уже по крайней мере 280 см. Для гаража, рассчитанного на два автомобиля, оставляют проезд не менее 480 см. Стандартная высота — от 200 до 300 см, здесь тоже всё зависит от разновидности транспортного средства.
У каждого производителя габариты сгруппированы в линейку с определённым шагом. Но если вы оформляете индивидуальный заказ, то можете всё замерить сами с учётом ряда моментов:
- Габариты автотранспорта. Если собираетесь в будущем купить новое авто, то заказывайте ворота, подобрав ширину и высоту с запасом. Такое же решение будет оптимальным, если планируете модернизировать машину, например устанавливать багажник на крышу легковушки или превращать мини-грузовик с кузовом в мини-фургон.
- Планировка территории. Оцените, насколько удобен подъездной путь. Под каким углом будет располагаться автомобиль, заезжая в гараж? Находится ли гараж на уровне земли? Хватает ли обзора при выезде на дорогу общего пользования? Может оказаться, что ворота должны быть шире, чем при идеальных условиях.
- Планы на использование гаражного помещения. Владельцы нередко оставляют в гараже ещё и мотоцикл либо велосипед, хранят личные вещи или старую мебель. Если и у вас есть такой план, учитывайте это.
У секционных ворот есть пара отличий, о которых также нельзя забывать:
- Гараж должен иметь глубину не впритык, а с запасом. Чтобы привод автоматических ворот работал без неполадок, нужно 330 см или больше.
- Стены не должны прилегать вплотную. Расстояние от стены до края проёма должно быть 10-сантиметровым, а лучше больше.
- С притолок — аналогичная ситуация. От края до верха ворот отступают примерно 25 см.
На средний размер ворот для гаража лучше не полагаться. Стоит помнить, что проём сужается за счёт рам. Чтобы не было проблем с воротами, лучше брать по возможности небольшой запас и учитывать дополнительные факторы.
Минимум (когда нужно сэкономить)
Чтобы не тратиться сверх меры, можно взять минимальные размерные параметры. Но всё равно меньше определённого проём делать нельзя. Так, для мотоцикла необходимо 180 см, а для легкового автомобиля — 200. Актуально при условии, что подъезд к гаражу удобный, прямой и ровный.
Стоит также учитывать и рост тех, кто будет пользоваться гаражом. При высоте 180 см человеку высокого роста будет неудобно заходить внутрь или выходить: придётся каждый раз наклонять голову.
Максимум (какие есть ограничения)
Пределов, лимитов как таковых нет. Всё ограничивается только потребностями заказчика. И его финансовыми возможностями, разумеется. Стандартные изделия бывают высотой до 308 см и шириной до 600.
По персонализированному запросу изготавливаются ворота в гараж, размеры которых ещё больше превышают стандарт. Но на практике это редко бывает востребовано. К тому же у материалов есть свои ограничения по прочности и выдерживаемой механической нагрузке.
Размер ворот для гаража подбирается с учетом указанных на изображении параметров
Как оценить ширину будущих ворот
Эксперты рекомендуют, чтобы посчитать оптимум самостоятельно, измерить ширину авто и прибавить к этой цифре по 30 см слева и справа. Например, если это седан шириной 180–200 см, то оптимальный проём гаража будет 240–260 см. Ходовые размеры, которые предлагают производители, как раз составляют 250 и 300 см. Такого проёма хватит, чтобы заехал вместительный внедорожник.
Популярные стандартные размеры гаражных ворот (в сантиметрах):
- откатные — 300 на 190;
- поворотные — 240 на 220;
- распашные — 400 на 200;
- рулонные — 400 на 270;
- секционные — 225 на 200.
Строя гараж на пару ТС, ворота лучше ставить одни, но пошире — на 400 или 500 см. Это удобно, практично, экономия получается без потерь. Но установить ручной привод не получится: подъёмный механизм, если его задействовать для тяжёлой конструкции, быстро придёт в неисправное состояние.
Компании-производители
Сегодня популярны ворота для гаража подъемного типа. Основным достоинством конструкции считается надежность в эксплуатации. Стандартные размеры подъемных гаражных ворот у изготовителей отличаются. Популярными являются производители, подробно описанные на нашем сайте в разделе Vorota:
- Hormann (Херман). Минимальный размер – 2,2х1,88 м, максимальный – 6х3 м. Шаг изменения равен 12 см.
- DoorHan (Дорхан). Длина бывает 2,5, 2,75 и 3 м, высота – от 2,2 м с размером увеличения 10 см. Существует множество комбинаций разных размеров ворот. Но необходимо учесть, что в конструкции используются различные типы направляющих. То есть ограничена возможность увеличения размеров.
- Ryterna (Ритерна). Ширина бывает 2,5 и 3 м. Варианты высоты – 2,15, 2,26 и 2,37 м. Так, компания изготавливает шесть стандартных типоразмеров.
- Alutech (Алютех) изготавливает самое большое количество разных типоразмеров. Ширина – от 2,2 м, высота – от 2,9 м. Обе характеристики могут увеличиваться с шагом 12 см, создавая огромную линейку разных размеров.
Обозначение габаритов на схеме
Чтобы определить массу, можно сделать самостоятельный расчет: примерно на 1 м2 приходится 14 килограммов. Во время расчета нужно учесть, что у различных изготовителей полотна из железа отличаются в силу разных особенностей технологии производства.
Ширина и высота проема
Единых стандартных размеров ворот нет. Как нет общих стандартов размеров транспортных средств. Потому производители изготавливают множество типоразмеров гаражных ворот с учетом определенного шага увеличения. Это позволяет выбрать вариант почти для любой машины.
Средние размеры ворот для гаража
- Минимальная ширина – 2,25 метра;
- Рекомендуемая – 2,5 метра;
- Для джипа или микроавтобуса — минимальная ширина – 2,8 метра;
- Для двух автомобилей рекомендуется ширина не менее 4,8 метра;
- Минимальная высота любых гаражных ворот – 2 метра.
Для мотоцикла — минимальная ширина ворот – 1,8 метра;
Конструкция гаражных ворот также оказывает серьезное влияние на их размеры, так как гораздо выгоднее и удобнее использовать типовые элементы, даже если изготавливаешь ворота собственными руками. В случае заказа готовых ворот нестандартных размеров фирме-производителю, цена значительно вырастет, по сравнению с типовыми. Различают несколько типов гаражных ворот:
- Распашные (самые простые);
- Откатные (наиболее часто применяются для промышленных гаражей, так как могут достигать очень больших размеров);
- Подъемные.
Понятие стандарта
Прежде всего, нужно заметить, что нет общепринятых и повсеместно использующихся стандартных значений для определения размеров, в частности ширины. Их просто невозможно установить на государственном уровне ввиду существования очень многих факторов.
- Большое разнообразие марок и моделей автомобилей, которые могут существенно отличаться габаритами.
- Назначение самих ворот. Они могут быть промышленными, предназначенными для установки на различных производственных и промышленных объектах, и гаражными, то есть используемыми для частных гаражей, которые практически всегда имеют меньшие размеры.
- Вариант въезда в гараж тоже может различаться. Здесь имеет значение и расположение объекта выше или ниже нулевого уровня, и угол поворота с подъездной дорожки.
- Существенные отличия в строении разных типов ворот. Например, для ширины секционных ворот имеет значение размер стандартных составляющих панелей.
- Производитель. Каждый производитель вводит свои стандарты, так как он ориентирован на различные рынки.
- Назначение по количеству автомобилей. Если говорить только о гаражных воротах, то габариты самого гаража и то, сколько машин должно и может там находиться единовременно, тоже много значат.
Поэтому рассматривать стандартные размеры ворот имеет смысл только лишь в привязке к этим факторам.
