Этапы работ
Обвязка котла отопления должна проводиться по классической схеме, чтобы избежать использования сложных работ.
Монтируем коллектор
Перед этой работой внимательно изучите наклейку на его корпусе. Там должна содержаться информация о том, какая линия отвечает за подачу теплоносителя, и за отвод.
Труба на коллекторе размером в 1,25 дюйма соединяется с котлом, в трубопровод которого вводится патрубок 1 дюйма диаметром. Те отверстия, которые не будут использоваться, закрываются заглушками.
Смесительный (распределительный) клапан устанавливается на подающей трубе. Он отвечает за регулировку температуры. Если в вашем доме к системе отопления подключён тёплый пол, то клапан нужно вмонтировать и в выходном патрубке. С его помощью температура водяного тёплого пола будет контролироваться в необходимых пределах.
Насос, который обеспечивает циркуляцию теплоносителя, встраивается в обратной магистрали. Его установка возможна двумя способами.
- Первый способ – это прямое подсоединение к коллектору.
- Второй, подсоединение к распределительному клапану.
На заключительном этапе устанавливаются приборы контроля над давлением, температурой, проходные фильтры, клапаны балансировки слива, а также воздушные и предохранительные клапаны.
Подключение настенного котла к электросети
Большинство современных настенных газовых котлов снабжены сложной автоматикой. Она управляет множеством процессов, превращая отопительный котел в автономную мини-котельную, работа которой практически не требует вмешательства владельца. Очевидно, что для блока управления и различных датчиков требуется подключение к электросети.
Двухконтурные настенные котлы выпускаются в двух вариантах: с привычной розеткой и с кабелем для подключения напрямую к автомату. В любом случае их необходимо запитывать от электросети через индивидуальный автомат. Если вы приобрели модель с вилкой, то индивидуальную разетку для газового котла следует располагать рядом с ним, но не в коем случае не под ним. Это одно из требований безопасности, чтобы в случае протечки теплоносителя не произошло короткого замыкания.
Фото 3: Установка стабилизатора напряжения для настенного котла
Газовый котел требует обязательного заземления. Для этих целей можно приобрести комплект точечного заземления. Он устанавливается в подвальном помещении или рядом с домом и занимает небольшую площадь около 0,25 м².
Котельная автоматика очень чувствительна к качеству питающего напряжения. При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания.
Выбор дымохода для газового котла
Любой настенный газовый котел нуждается в дымоходе. В зависимости от модели это может быть или традиционная дымовая труба или небольшой горизонтальный дымоход, который можно вывести наружу прямо сквозь стену дома.
Фото 4: Установка коаксиального дымохода для турбированного котла
В двухконтурных котлах с открытой камерой сгорания, процесс горения происходит при помощи воздуха из помещения в котором установлен отопительный прибор. Обычно такие модели устанавливаются в специально оборудованных котельных. Для отвода продуктов сгорания они подключаются к традиционным дымоходам для газовых котлов из керамики или нержавеющей стали.
Настенные котлы с закрытой камерой сгорания (турбированные) в своей работе используют наружный воздух. Он подается внутрь устройства по одному из каналов коаксиального дымохода. Второй канал используется для вывода в атмосферу дымовых газов. Коаксиальный дымоход очень прост в установке и подключить к нему газовый котел можно своими руками.
Как правильно запустить прибор
Первый запуск производится после присоединения всех трубопроводов:
- Прямая (слева) и обратная (справа) линии отопительного контура.
- Подача горячей воды.
- Газовый трубопровод.
Кроме этого, надо подключить электропитание, используя специальную розетку с заземляющим электродом.
Электроника котла очень чувствительна к перепадам или скачкам напряжения, поэтому важно защитить от них плату управления. Надо использовать штатный стабилизатор напряжения, выпускаемый компанией Buderus, или подобный ему (что несколько хуже)
Надо использовать штатный стабилизатор напряжения, выпускаемый компанией Buderus, или подобный ему (что несколько хуже).
Запуск котла производится либо при первом включении, либо после летнего перерыва.
В обоих случаях необходимо сначала заполнить систему водой. Сверяясь с показаниями манометра, производят наполнение системы до величины 0,8 Бар. Стандарт рабочего давления составляет от 1 до 2 Бар, но надо учитывать, что при нагреве объем воды увеличится, что вызовет подъем давления.
После этого устанавливают требуемую температуру теплоносителя на панели управления, что вызовет запуск горелки и начало работы котла.
Перед включением надо обязательно спустить воздух из радиаторов с помощью кранов Маевского., иначе при запуске появится ошибка. Ее сбрасывают нажатием и удержанием кнопки «ОК», после чего попытки повторяют до получения положительного результата.
Заполнять водой горячий теплообменник нельзя, поскольку это может привести к появлению трещин и выводу узла из строя. Перед заполнением надо дождаться, когда котел остынет, и только тогда заполнить систему.
Подключение настенного котла Buderus
Особенность котлов настенного монтажа — это то, что он представляет собой, как говорят, котельную в миниатюре. Внутри одного корпуса заключены и сам котел и контур ГВС, иногда совместно с небольшим накопительным баком, и циркуляционный насос и, само собой, автоматика управления. Порой внутри также размещают расширительный бак небольшого объема.Естественно, все эти узлы объединены и подключены друг к другу уже на заводе. Но тем не менее, сам котел все равно нужно грамотно и надежно подключить в газу, дымоходу и патрубкам контуров отопления и ГВС.Все операции по подключению описаны в инструкции по монтажу, и теоретически могут быть выполнены самостоятельно при наличии необходимого навыка. Но не стоит забывать, что при первичном подключении и вводе в эксплуатацию Вам все равно нужно будет иметь на руках договор с сертифицированной монтажной организацией.
При замене настенного котла, которая на первый взгляд довольно несложна, также стоит помнить, что котел — оборудование повышенной опасности, и его некачественное подключение может привести не только к выходу из строя, но и к гораздо более печальным последствиям.
Любые вопросы по подключению газовых котлов лучше доверить профессионалам. Существует невообразимое количество тонкостей, которые, кстати сказать, нашим специалистам хорошо известны и в теоретическом и в практическом плане, и если Вы не хотите столкнуться с непредвиденными авариями отопления, рекомендуем обращаться для решения задач по подключению в .
Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.
Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.
Характеристики
| Параметр | Ед. изм. | U072-12K | U072-18K | U072-18 | U072-24K | U072-24 | U072-28K | U072-28 | U072-35K | U072-35 |
|---|---|---|---|---|---|---|---|---|---|---|
| Макс. номинальная теплопроизводительность (Рмакс) 80/60 °С | кВт | 12 | 18 | 18 | 24 | 24 | 28 | 28 | 34 | 34 |
| Макс. номинальная тепловая нагрузка (Qмакс) отопления | кВт | 13,2 | 20 | 20 | 26,7 | 26,7 | 31 | 31 | 37,4 | 37,4 |
| Минимальная номинальная теплопроизводительность (Pмин) 53/47 °С | кВт | 5,4 | 5,4 | 5,4 | 7,2 | 7,2 | 8,4 | 8,4 | 12,2 | 12,2 |
| Мин. номинальная тепловая нагрузка (Qмин) отопления | кВт | 6 | 6 | 6 | 8 | 8 | 9,3 | 9,3 | 13,4 | 13,4 |
| Макс. номинальная теплопроизводительность (PnW) ГВС | кВт | 18 | 18 | 18 | 24 | 24 | 28 | 28 | 34 | 34 |
| Макс. номинальная тепловая нагрузка (QnVV) ГВС | кВт | 20 | 20 | 20 | 26,7 | 26,7 | 31 | 31 | 37,4 | 37,4 |
| Расширительный бак | ||||||||||
| Предварительное давление | бар | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Общая емкость | л | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 8 | 8 |
| Горячая вода (U072-18K/24K) | ||||||||||
| Максимальный расход горячей воды | л/мин | 6 | 6 | 8 | 10 | 14 | ||||
| Уд. расход ΔТ = 50 К | л/мин | 5,1 | 5,1 | 6,8 | 8 | 9,6 | ||||
| Уд. расход ΔТ = 30 К | л/мин | 8,6 | 8,6 | 11,4 | 13,3 | 16,0 | ||||
| Температура на выходе | °С | 35-60 | 35-60 | 35-60 | 35-60 | 35-60 | ||||
| Максимальное допустимое давление горячей воды | бар | 10 | 10 | 10 | 10 | 10 | ||||
| Минимальное давление потока | бар | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | ||||
| С02 при макс. номинальной теплопроизводительности | % | 5,5-6,0 | 5,5-6,0 | 5,6-7,0 | 6,1-6,6 | 7,1-7,6 | 6,2-6,7 | 6,2-6,7 | 6,2-6,7 | 6,2-6,7 |
| С02 при мин. номинальной теплопроизводительности | % | 2,0-2,5 | 2,0-2,5 | 2,3-2,8 | 2,1-2,6 | 2,1-2,6 | 2,5-2,9 | 2,5-2,9 | 2,6-3,1 | 2,6-3,1 |
| Содержание NOx | мг/кВтч | 132 | 132 | 132 | 132 | 132 | 143 | 143 | 146 | 146 |
| Класс | NOx | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Подключение дымохода | мм | 60/100 | 60/100 | 60/100 | 60/100 | 60/100 | 60/100 | 60/100 | 60/100 | 60/100 |
| Электрическая потребляемая мощность | Вт | 130 | 130 | 130 | 150 | 150 | 150 | 150 | 160 | 160 |
| Напряжение/частота | В/Гц | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 |
| Класс защиты | IP | X4D | X4D | X4D | X4D | X4D | X4D | X4D | X4D | X4D |
| Диапазон температуры отопительного контура | °C | 40-82 | 40-82 | 40-82 | 40-82 | 40-82 | 40-82 | 40-82 | 40-82 | 40-82 |
| Максимальное давление в отопительном контуре | бар | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Ширина × Глубина × Высота | мм | 400×299×700 | 400×299×700 | 400×299×700 | 400×299×700 | 400×299×700 | 400×299×700 | 400×299×700 | 485×700×315 | 485×700×315 |
| Вес (без упаковки) | кг | 29 | 29 | 28 | 31 | 30 | 31 | 31 | 39 | 39 |
Схемы подключения котлов Будерус
Существуют стандартные классические схемы, проиллюстрированные в инструкциях по монтажу котлов Buderus той или иной серии. Однако, на практике почти всегда схемы претерпевают изменения для оптимизации разводки, подгонки под геометрию помещения топочной и взаимное расположение отдельных узлов отопительной системы.
Отопительные системы загородных домов хотя и схожи друг с другом, но лишь в общих чертах. Реально же сколь разнообразны площади и планировки строений, столь же различны и их отопительные системы. Отход от стандартных схем могут быть вызваны также:
- подключением теплообменника нагрева бассейна,
- размещением объемной буферной емкости, к которой Вы планируете подключать альтернативные источники тепла: гелиоколлекторы, твердотопливный котел или каминную топку с водяным контуром.
Усложнений схемы не избежать также при реализации схемы подключения каскадных котлов Будерус, когда система проектируется на использование нескольких газовых котлов, работающих совместно или попеременно. Современным подходом к построению таких систем является использование специальных узлов — гидравлических стрелок, обеспечивающих выравнивание температур и давления теплоносителя в нескольких подключенных к ней контуров.
Инструкция по эксплуатации
Газовый котел Buderus предназначен для использования исключительно в закрытых системах горячего водоснабжения и отопления. Другой вид эксплуатации считается использованием не по назначению. Если оказался поврежденным сетевой провод, то его следует заменить, доверив это дело профессионалам, а точнее, специалистам сервисной службы. В противном случае могут возникнуть опасные ситуации при эксплуатации устройства.
Регулярное техническое обслуживание и контрольные осмотры являются обязательным условием экологичной и безопасной эксплуатации системы. Газовый котел Buderus должен быть установлен в помещении, которое хорошо проветривается, воздух должен поступать регулярно. Вытяжные и приточные вентиляции ни в коем случае не следует перекрывать или уменьшать, это касается отверстий в стенах, окнах и дверях
Важно обеспечить выполнение требований к системе вентиляции при проведении строительных работ, это может быть, например, замена дверей или окон. Воздух в помещении, где предполагается установить оборудование, не должен содержать химически агрессивных веществ и легковоспламеняющихся паров, а также газов и пыли
Вблизи от котла недопустимо хранить легковоспламеняющиеся и взрывоопасные материалы по типу растворителей, бензина, бумаги, а также краски. Все вещества, которые могут вызвать коррозию, нельзя использовать и хранить вблизи оборудования. Сюда следует отнести клеящие и чистящие вещества, растворители и другие средства, которые содержат хлор.
Инструкция по эксплуатации
Эксплуатация котла не составляет особых затруднений. От пользователя не требуется выполнения никаких специальных действий, кроме текущей настройки температурного режима или перевода котла в зимний или летний режим.
Кроме того, на лето надо сливать воду из системы отопления, а в начале следующего сезона надо заполнить систему вновь. Это также выполняет пользователь, руководствуясь показаниями манометра на корпусе агрегата.
При появлении ошибки на дисплее ее надо сбросить нажатием на кнопку «ОК» и удержанием ее в этом положении, пока ошибка не исчезнет.
Это делается потому, что панель управления часто воспринимает скачки напряжения как сигналы от соответствующих датчиков самодиагностики. Если при повторном запуске она появится вновь, необходимо вызывать мастера.
Какими функциями обладает
Настенные котлы Buderus Logamax u072 24k представляют собой двухконтурные модели газовых агрегатов.
Они способны одновременно обеспечивать обогрев дома (подготовка теплоносителя для отопительного контура) и готовить горячую воду для бытовых нужд. Буква «К» в маркировке котла означает «Комбинированный», т.е. двухконтурный.
Набор функций котлов довольно широк:
- Возможность самостоятельного детектирования неполадок с помощью системы самодиагностики.
- Имеется защита от замерзания системы.
- Все модели адаптированы к российским технологическим условиям.
- Функция электронного розжига делает пользование котлом намного удобнее.
- Постоянно ведется контроль пламени, при его исчезновении работа котла немедленно блокируется.
- При установке дополнительных устройств возможно управление работой котла через смартфон.
Функционал котлов обилен, по оценкам некоторых владельцев, он даже несколько избыточен.
Все возможности реализованы через плату управления, работа которой аналогична действиям мозга живого организма.
Система датчиков, распределенных по всем узлам агрегата, в постоянном режиме ведет наблюдение за работой и немедленно сигнализирует о возникновении сбоев, отказов или поломок.
ВАЖНО!
Котлы Buderus Logamax u072 24k чувствительны к перепадам электроэнергии, которые могут вызвать сбой работы платы управления и появление череды ошибок. Чтобы исключить такую возможность, следует использовать стабилизатор напряжения, обеспечивающий неизменность режима подачи электроэнергии.
Обвязка газового котла в системе отопления
После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.
Фото 1: Схема подключения настенного двухконтурного газового котла
Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).
Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

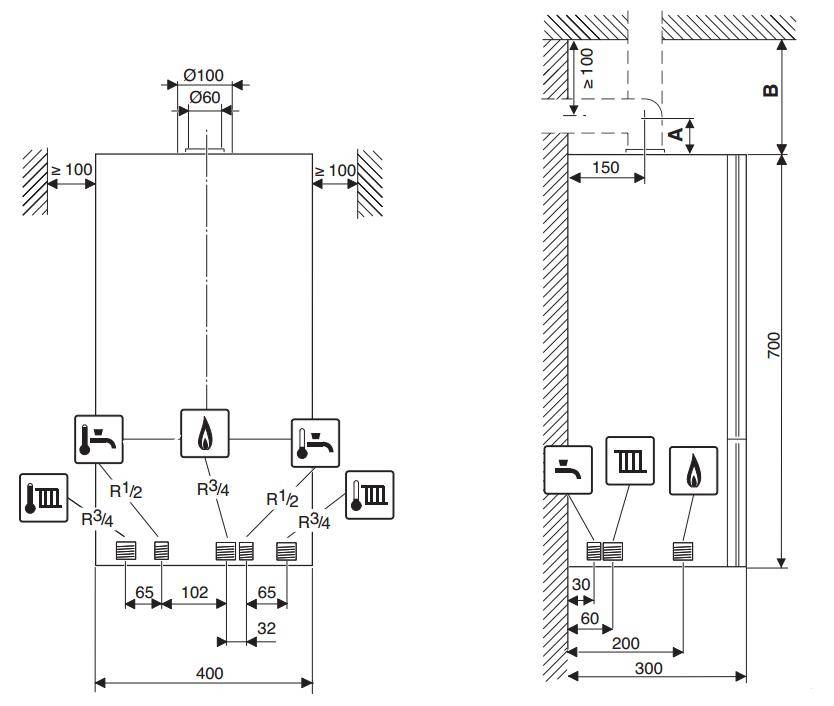

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.
Фото 2: Схема обвязки настенного двухконтурного газового котла
Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.
В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.
Информация об оборудовании Газовые котлы Buderus Logamax U072
Газовые котлы Buderus Logamax U072 – газовые настенные одноконтурные котлы с закрытой камерой сгорания. Новинка.
Надежные настенные котлы, разработанные специально для российских условий работы и предназначены для приготовления ГВС и отопления объектов площадью до 350 м2.
Газовые котлы данной модели имеют простое и интуитивное управление, могут использоваться как в частных домах, так и в квартирах.
Газовые котлы Buderus Logamax U072 c гидравлическим блоком и автоматикой имеют малый размер и экономят полезное пространство. Также котлы имеют обновленный пользовательский интерфейс с информативным LCD-дисплеем и эргономичным дизайном. Возможно подключение комнатного термостата, либо регулятора Open-Therm.
Модулируемый вентилятор освобождает от необходимости использования ограничителей тяги, а конструкция нового гидравлического блока сводит к минимуму риск ошибиться при монтаже.
В данной модели представленны как двухконтурные котлы для отопления и приготовления горячей воды, работающие по проточному принципу, так и котлы для отопления и приготовления горячей воды с насосом отопительного контура и 3-ходовым клапаном для подключения бойлера косвенного нагрева.
Система автоматического управления газовыми котлами Buderus Logamax U072 включает в себя: контроль и управление всеми электронными узлами котла, управление с выключателем и кнопкой сброса, ограничение максимальной температуры котловой воды и отопительной мощности.
Технические особенности
- Установленное оборудование – расширительный бак, насос, предохранительный клапан, датчик протока, устройства регулирования и безопасности.
- Контроль пламени при помощи электрода ионизации, электронное зажигание.
- Интегрированная защита от замерзания (для отопительного контура), антиблокировочная система насоса.
- Минимальное требуемое боковое свободное расстояние – 1 см.
- Котлы пригодны для сжиженного газа (учитывать местные требования к соответствию).
- 3 типоразмера по мощности (18-35 кВт).
- Вертикальные соединения подводки труб к котлу способствуют удобному монтажу.
- Бесперебойная работа газового котла даже при условиях перепада давления воды и газа.
- Температура горячей воды на выходе настраивается в диапазоне от 35 до 60°C.
- Минимальная рабочая температура 40°C.
- Котлы устанавливаются в закрытую отопительную систему с давлением до 3 бар.
- Возможности обогрева больших площадей (110-240 м2).
- Уровень шума
- Установленный предохранительный клапан на 3,0 бар.
- Модулируемый вентилятор.
Комплект поставки
Базовая комплектация:
- Настенный газовый котёл
- Крепёжный материал
- Комплект документации к котлу
Проспект
Технический паспорт
Инструкция по проектированию
Сертификат соответствия
Заключение
Настенные газовые котлы Buderus Logamax u072 18k оптимальны для квартир, частных домов или иных помещений площадью до 180 м2. Они неприхотливы, экономичны, просты в управлении.
Система самодиагностики делает работу агрегатов полностью безопасной. В случае возникновения неполадок котел сам оповестит владельца о появлении проблем. Объемы горячей воды не слишком велики, большинство пользователей отмечает необходимость присутствия дополнительных устройств.
Немецкое качество, стабильность и надежность всех узлов и деталей позволяют получить высокую эффективность при малом потреблении газа и электроэнергии.
