Как выбрать и установить инфракрасный теплый пол под плитку?

Соединение нагревательных элементов и подключение к терморегулятору

К терморегулятору подключение инфракрасного пола производят только после проведённого испытания. Это требуется для того, чтобы выяснить нагрузку на прибор. Если она окажется хотя бы на 20 процентов меньше указанного в технической характеристике терморегулятора, то всё правильно, и можно делать монтаж дальше. При этом, подключение теплого пола к терморегулятору нужно выполнять по инструкции от производителя.

Для того, чтобы термодатчик не мешал напольному покрытию, его прячут в углубление, вырезанное в теплоизоляторе. Канавка понадобится и для того, чтобы протянуть провод к терморегулятору.

Провода для инфракрасного теплого пола, ведущие к электросети и терморегулятору, отводят к плинтусу. Их так же укладывают по канавке, вырезанной в тепло изоляторе и фиксируют скотчем. Как правильно подключить инфракрасный теплый пол к терморегулятору, указано на схеме прибора.

Тестирование проводят с заданной максимальной температуры. Все сделано правильно, если нет искрения, перегрева, пол равномерно прогрет.

Виниловая клеевая плитка

Плитка из винила — довольно мягкий материал. При нагревании плитка сильно расширяется. На изменение размеров может повлиять не только система нагрева полов, но и воздействие прямых солнечных лучей. Но все-таки некоторые производители считают возможным применение их виниловой плитки и системы «теплый пол».

Например, компания Tarkett дает следующие инструкции:

Не укладывать плитку Art Vinyl на систему подогрева, которая не обеспечивает отсутствие конденсата на основании.

Не допускать температуру нагрева поверхности основания выше 27 ° C .

Перед укладкой модульной плитки система подогрева отключается за 3-4 дня до начала работ.

Укладка производится при температуре в помещении 15-28 ° C , оптимально — при 20 ° C .

Систему подогрева подключают не ранее чем через 72 часа после окончания укладки.

Опыт показывает, что при нагреве выше 27 ° C виниловая плитка Tarkett, Forbo становится мягкой, поэтому мы, как эксперты, не советуем укладывать виниловую плитку на «теплый пол». Считаем, что этот материал может расходится в стыках и деформироваться под воздействием тепла.

Кварц-виниловая плитка на замках

При укладке замковой плитки на «теплый пол» должно соблюдаться условие — оставить компенсационные зазоры вдоль всех стен от 5 до 10 мм. Зазоры позволяют плитке двигаться при расширении так, чтобы стыки не пострадали.

Замковую плитку Art East рекомендуют для применения с электрическими системами подогрева, не желательно использовать водяной обогрев. Температура нагрева не более 28 ° C . Вообще, замковая плитка чувствительна к перепадам температур и меняет свои размеры. Температурный зазор нужно оставлять не менее 1 см. Это касается и установки с «теплыми полами», и применения на балконах, комнатах на южной стороне, где может случаться нагрев на солнце.

Производитель не советует использовать какую-либо подложку под замковую плитку, как при обычной укладке, так и при укладке на теплый пол.

У бренда Art East есть еще одна коллекция ART STONE 33/42 класса, которая выделяется своей структурой. В качестве несущего основания в этой плитке используется жесткая плита SPC. Такая плита является каменно-полимерной (Stone Polymer Composite).

В отличие от кварц-винилового ламината с плитой WPC (Wood Polymer Composite), плитка STONE от ART EAST:

на 78% состоит из карбоната кальция и не имеет в составе вспенивающего агента, древесной муки и пластификаторов;

тоньше, но при этом прочнее, более устойчива к сохранению размеров при изменении влажности и температуры;

долговечнее за счет все той же более плотной структуры.

ART STONE SPC — это каменно-полимерная плитка на замках, превосходство которой над полами с WPC плитой подтверждено лабораторными испытаниями. Все эти характеристики делают плитку коллекции Stone наиболее подходящим материалом для «теплого пола», чем другая замковая плитка ПВХ.

Испытания показывают, что покрытие ART STONE может выдерживать и нагрев до температуры более 28 ° C . Но представитель бренда рекомендует все-таки не рисковать и использовать это ограничение при эксплуатации. Замковая плитка Арт Стоун может использоваться с любым видом систем подогрева пола.

Замковая плитка ПВХ Floor Click – в составе 30% кварца. В сравнении с другими кварц-виниловыми покрытиями – мягкая. Кварц-виниловый ламинат Floor Click с «теплыми полами» изменяет свои размеры, а также может расширяться при укладке в помещениях с интенсивным солнечным освещением (на южной стороне, с окнами в пол и т.д.). При укладке обязательно оставлять зазор, равный 1 см. А также желательно выполнять температурные швы под порожками на входах в комнаты и через каждые 8-10 метров непрерывного полотна. Использовать подложку под LVT толщиной 1,5 мм или 1 мм. Не рекомендуется укладывать на инфракрасный подогрев, плитка может подняться в стыках.

Замковая коллекция плитки Decoria – материал жесткий и достаточно стабильный, содержит в составе до 70% кварцевого песка. Производитель советует использовать подложку при укладке на бетонную стяжку, иначе полы начинают хрустеть. Разрешено применение с системами подогрева, в том числе пленочными. Использование с водяными системами, где температура может превышать 28 градусов, не желательно.

Возможна укладка замковой плитки Декория как с компенсационными швами (порожками), так и без них.

Плитку Alpine Floor на замках можно укладывать на системы подогрева. Лучше использовать кабельный тип, чтобы регулировать температуру и держать ее не выше 28 ° C . Обязателен зазор по периметру 8-10 мм.

Водяные теплые полы

Представляют собой трубки с теплоносителем, размещенные под тонкой стяжкой и напольным покрытием. По сути, это видоизмененные радиаторы отопления. Поэтому такой вид подогрева может использоваться как в комбинации с традиционной схемой, дополняя ее, так и самостоятельно, заменив ее полностью. К недостаткам водяных теплых полов можно отнести:

Значительную величину стяжки, которая не только уменьшает высоту помещения, но и существенно увеличивает нагрузку на перекрытия. Возможность протечки в случае нарушения герметичности системы, что чревато подтоплением соседей снизу. А это может привести к весьма существенным финансовым потерям. В случае отключения электричества или горячей воды в холодное время годы трубы такого теплого пола могут разморозиться. Как итог – масштабный ремонт системы. Монтаж водяных теплых полов довольно сложен, поэтому не каждому под силу выполнить его своими руками.

Подготовительные работы

Из каких этапов состоит монтаж такого теплого пола? Как и для любой другой системы для устройства инфракрасного обогрева необходимо совершить такие действия:

• подобрать мощность;
• выбрать материалы;
• составить схему укладки;
• смонтировать систему.

Рассмотрим этапы непосредственно изготовления теплого пола без его расчета.

Выбор утеплителя

Обязательным элементом для инфракрасного теплого пола является хороший утеплитель. Он необходим для предотвращения потери тепла через ограждающие конструкции – плиты перекрытия или утрамбованный грунт. Если для комнат, под которыми находятся теплое помещение, достаточно утеплителей небольшой толщины, то при устройстве теплого пола на первом этаже по грунту необходимо использование большого слоя теплоизоляции.

В общем, в качестве утеплителя для инфракрасного пола использует те же материалы, что и для других:

• вспененный пенополистирол (пенопласт);
• экструдированный вспененный пенополистирол;
• подложка под инфракрасный теплый пол из вспененного полиэтилена.

Другие материалы используются мало.

Пенополистирол лучше применять при устройстве пола по грунту или над холодным подвалом. Для этого его укладывают слоем от 50 до 100 мм, а на него монтируют отражающий слой из алюминиевой фольги.

Совет: Для теплого пола на первом этаже по грунту используем плиты из пенополистирола толщиной 50–100 мм, уложенные на черновую стяжку.

При использовании большого слоя пенополистирольных плит желательно устроить цементно-песчаную стяжку, в которую также можно залить самому пленку теплого пола.

Если монтаж инфракрасного теплого пола происходит над теплым помещением, достаточно использовать фольгированную подложку из вспененного полиэтилена. Она выпускается толщиной от 3 до 10 мм и способна с большой эффективностью противостоять утечкам тепла. Какой толщины использовать подложку? В основном, достаточно листа толщиной 5 мм. Точное значение нужно уточнять и в документации производителя напольного покрытия, так как для ламината, например, рекомендуется подложка толщиной не более 3 мм.

Разметка пола

Начальный этап монтажа – разметка пола. Во время нее на плане размечают место расположения пленки для пола инфракрасного. Основные принципы процесса: под массивной мебелью и оборудованием теплый пол не устанавливается.

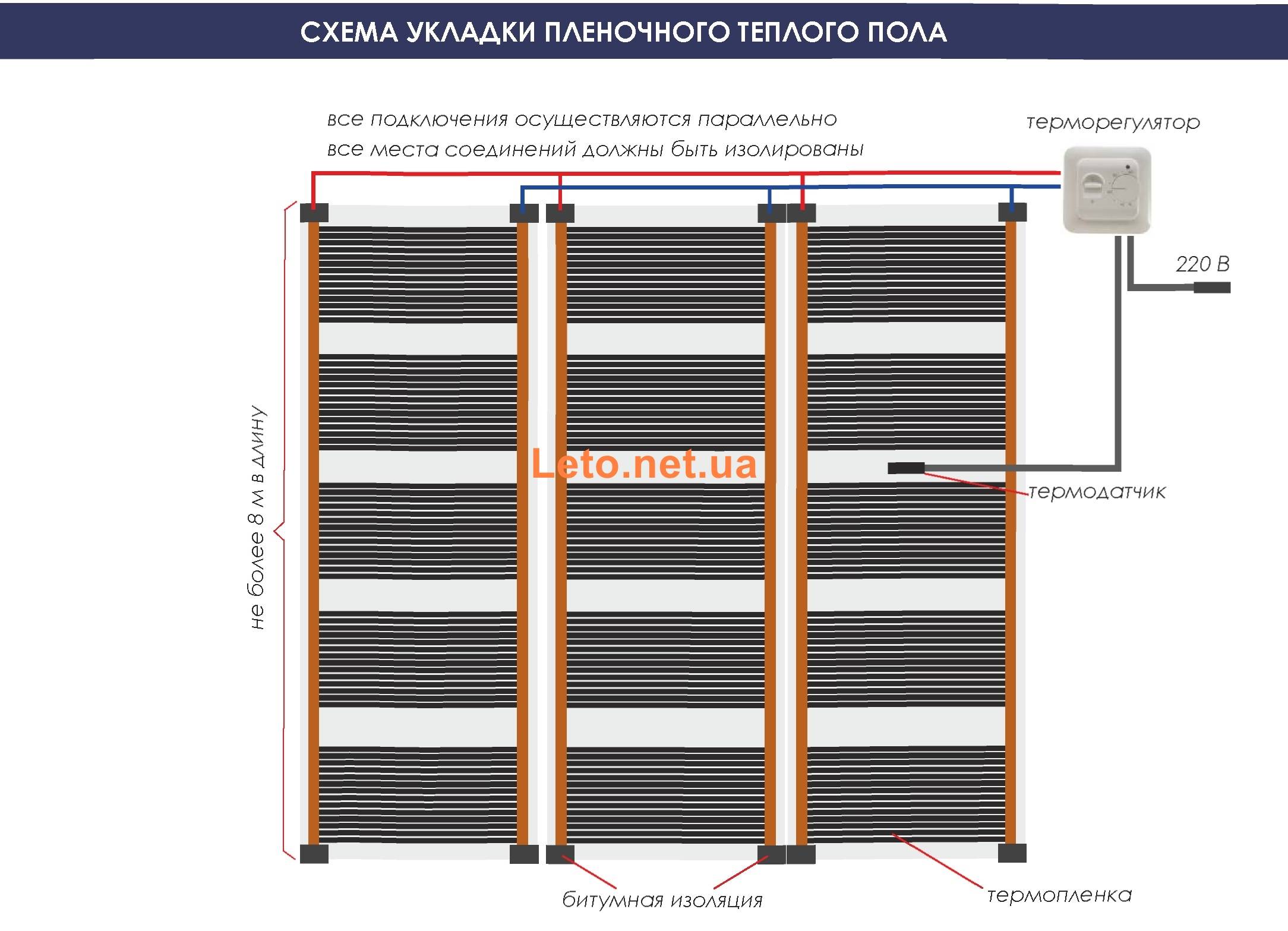

Схема укладки инфракрасной пленки.

Также разметка позволяет правильно рассчитать необходимое количество пленки, кабеля и разметить месторасположение температурного датчика и терморегулятора.

Преимущества пленочных теплых полов

1. Карбон отличается повышенной проводимостью тепла, за счет чего снижается энергопотребление. Поэтому в финансовом плане инфракрасный пол более выгоден, чем другие способы отопления.

2. Система абсолютно безопасна для человека.
3. Ее можно монтировать в любом положении и под любое финишное покрытие (в том числе натяжные потолки).
4. Пленочный пол легко устанавливать, не требуются ни клей, ни бетонная стяжка. Следовательно, с установкой можно справиться самому.
5. Монтаж/демонтаж происходит достаточно быстро, что актуально при перепланировке жилья или переезде.

Все элементы соединяются параллельно, что обеспечивает надежность конструкции. Если будет повреждена одна нагревательная полоса, то остальные продолжат исправно работать.

Пленочный теплый пол

Типы и виды крепления кварцвиниловых панелей

Соединять плитки можно несколькими способами:

1. При помощи клеевых замков. Каждая плитка имеет 4 клеевые полосы: 2 наружные и 2 внутренние. Благодаря им панели соединяются друг с другом. Зазор между ними незаметен, даже на ощупь его очень трудно определить. Укладывать такого вида панели необходимо на ровную поверхность. В отзывах многие пишут, что снимать старое покрытие не обязательно, главное, чтобы основание было ровным.
2. Монтаж на клей. В этом случае кварцвиниловая плитка не имеет никаких замков и крепится при помощи специального клея к основанию пола. Данный материал крепится только на идеально выровненную поверхность, желательно на цементную стяжку, обработанную грунтовочным раствором.
3. Клеевой способ. Вся тыльная сторона кварцвиниловой панели покрыта составом, который обеспечивает сцепление с любыми видами поверхности. Согласно отзывам, большинство использует этот способ крепления плиточного материала.
4. Пазовый метод. Он похож на соединение плиток, где с одной стороны находится шип, а с другой — паз. Для укладки этого покрытия также необходима ровная поверхность чернового пола.
5. Соединение при помощи замка. Основой для него является пластик, с расположенными по краю шипами таким образом, чтобы зафиксироваться в специальных замках, которые находятся на соседней панели. Для монтажа плитки с замковым соединением необходима ровная поверхность, так как данный материал недостаточно гибок и пластичен.

Необходимые материалы

Стандартная комплектация системы пленочного теплого пола

• Термопленку в рулоне;
• Контактные зажимы;
• Комплект проводов;
• Битумная изоляция на самоклеящейся основе.

• Теплоотражающую изоляцию;
• Термостойкую полиэтиленовую пленку;

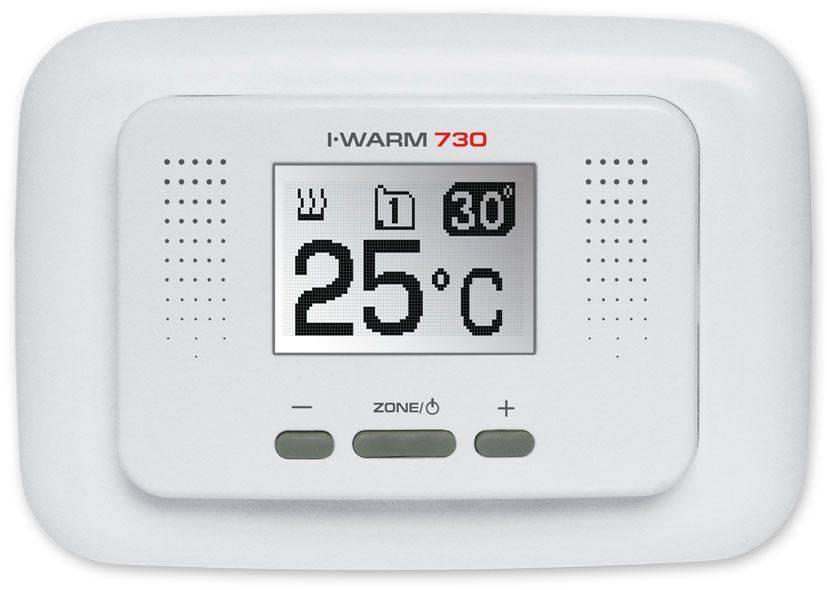

• Терморегулятор и монтажную коробку для него. Он подбирается исходя из выбранной мощности теплого пола и типа установки (встраиваемый или накладной);
• Дополнительный термодатчик при необходимости (один будет идти в комплекте с терморегулятором);
• Двусторонний скотч;
• Дополнительный провод для монтажа терморегулятора. Также он может понадобиться, если вы устанавливаете в одну комнату несколько комплектов теплого пола (нужно будет сложить их мощность для расчета сечения). Сечение провода подбирается в зависимости от мощности системы и материала приобретаемого провода (см. таблицу).

Сечение провода, мм2	Максимально допустимое потребление мощности с медным проводом, кВт	Максимально допустимое потребление мощности с алюминиевым проводом, кВт
1,5	3,5	2
2,5	5,5	3,5
4	7	5,5
6	9	7

Укладка нагревающего кабеля

Перед тем как монтировать кабель для теплого пола, необходимо проверить его сопротивление. Оно должно совпадать с указанными на наклейках или документации параметрами. Дальше последовательность действий следующая:

• На поверхности с шагом от 50 см до метра закрепляется специальная монтажная лента. На ней расположены с шагом 20 мм элементы крепления, что позволяет создать нужную конфигурацию укладки. Вместо такой ленты можно использовать металлическую сетку, фиксация кабеля в этом случае осуществляется при помощи пластиковых хомутов.
• Кабель укладывается змейкой, с соблюдением необходимых отступов от стен. Нельзя допускать касания одних витков кабеля другими или их перекрещивания.

• На равном расстоянии от соседних витков укладывается датчик температуры. Разумно поместить его в гофрированную трубку, конец которой следует тщательно запечатать, чтобы предотвратить попадание раствора.
• Осуществляется подключение органов управления теплых полов. Если вы не уверены в своей квалификации, то лучше вызвать профессионального электрика. Желаете сделать все своими руками – следуете схеме подключения, указанной на задней стенке реостата или в инструкции.
• С помощью тестера еще раз проверяется сопротивление нагревательного контура. Оно должно совпасть со значениями, полученными до укладки.
• Для проверки работоспособности системы теплого пола включают подогрев на короткий интервал времени. Достаточно одной минуты. Должны загореться индикаторы на реостате, кабель начнет нагреваться.

Покрытие для теплого водяного пола

Рассмотрим подробнее вопрос, какое покрытие для теплого водяного пола следует выбрать, чем отличается одно от другого.

Ассортимент напольных покрытий для ТП, что можно выбрать. Из всей затеи обустройства теплого водяного пола, половина успеха зависит от правильного выбора помещения и самого пола, каким он будет конкретно. Именно тогда положительные качества ТП проявятся в полную силу и будут радовать владельцев квартиры, в то время как непродуманные варианты обеспокоят.

Стоит отметить, что даже если напольные покрытия для теплого водяного пола выбраны неправильно и появились сомнения в целесообразности продолжать нагревать его, то в случае с водяным ТП проблема решается просто – перекрывается доступ горячей воды и пол перестает функционировать.

На сегодняшний день на рынке строительно-отделочных услуг представлено большое количество типов напольного покрытия:

• хорошо забытые старые варианты – паркет, половая доска;
• другие давно известны и понятны, они в обиходе уже более 50 лет – плитка, ковролин, линолеум;
• третьи стали активно использоваться в последние десятилетия и уже прочно вошли в наш дом –ламинат, наливные полы;
• необычные решения, к которым приводит смешение культур, разнообразие жилья (частные дома, дачи, квартиры всех типов) – натуральный и искусственный камень, пробка, доски, паркетные дощечки из экзотических растений и деревьев, пластик.

Из всего богатства порой трудно выбирать что-то одно, тем более дизайн покрытия может имитировать что угодно, например, линолеум похож на плитку, плитка на доски, ламинат на паркет. Сложнее приходится владельцам теплых полов, у которых основная проблема: чем покрыть ТП, чтобы в дальнейшем не было осложнений.

Итак, перейдем к конкретным наименованиям покрытий, как они совмещаются с ТП.

Может быть интересно

Какие покрытия можно использовать на водяной теплый пол

Для пола с таким устройством идеально подходит керамическая плитка. К плюсам этого финишного покрытия относятся долговечность, прочность, экологичность, универсальность применения, красивый внешний вид. Что касается ТП, то плитка обладает очень хорошими теплопроводными свойствами, поэтому активно применяется в этом случае.

При выборе также сказывается и тип помещения. Чаще всего теплые полы на водяной основе прокладывают в ванной комнате, на кухне – местах, где по традиции лежит керамика. Производители таких изделий учитывают потребности покупателей и делают всю плитку, спокойно выдерживающую длительный нагрев.

Ламинат – еще одно покрытие, которое успешно сочетают с ТП. Не всегда в этом есть потребность, потому что ламинированные доски используются только в обогреваемых помещениях, в отличие от плитки, и по ним приятно ступать босиком – сказывается эффект дерева. Выбранный в магазине ламинат должен обязательно быть со значком, что производитель разрешает укладывать изделие на ТП любого типа. Эта маркировка обозначает, что ламинат при нагревании не будет рассыхаться и менять геометрию, вредные формальдегиды присутствуют в небольшом количестве.

Природный камень очень хорошо подходит на роль покрытия ТП, однако не столь популярен в квартирах из-за объективных сложностей. Чаще всего камнем покрывают террасы, веранды, гаражи, зоны отдыха в саду или у бассейна, дорожки, но в таких условиях больше уместен ТП на электрической основе. Однако, с водяным полом натуральный или искусственный камень уживается хорошо.

Какие покрытия нельзя укладывать на теплые полы

Есть мнение экспертов, подтвержденное цифрами и опытами, что на теплый пол неправильно стелить паркет, ковролин, линолеум, пробку, доски. Отчасти это правда. Паркет из ценных пород дерева попросту рассохнется, линолеум опасно нагревать – выделяется слишком большое количество летучих вредных соединений, пробка может деформироваться и высыхать, а использование ковролина нецелесообразно из-за гигиенических требований.

Однако, ковролин редко стелют сразу на бетонную стяжку, чаще всего на плитку, ламинат, доски – покрытия пригодные для ТП. Фабрики, производящие паркет, улучшают технологию и делают красивые наборные дощечки устойчивыми к постоянному теплу, а, следовательно, применимые к теплым полам.

Можно сказать, что современные материалы для покрытия пола подходят к использованию с ТП, но только при невысоких температурах нагрева.

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

• Выкладывание на подготовленное базовое основание фольгированного утеплителя;
• Укладка арматурной сетки для фиксации водопроводных труб;
• Монтаж системы из металлопластиковых труб;
• Заливка песчано-цементной стяжки;
• Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

• Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
• Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м.	0.050.10.150.20.250.30.35
Труба	Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие	ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Конструкция

Для монтажа пленочного теплого пола необходимо использовать следующие элементы:

Подложка.

Пленка, которая состоит из полиэстерной основы. В качестве нагревательного элемента используются полосы карбоновой пасты, соединенные между собой медными перемычками. Перед началом работ убедитесь, можно ли обрезать полотно под ваши размеры.

Для определения температуры поверхности пола используется термодатчик.

Управление работой всей нагревательной системы осуществляется при помощи терморегулятора.

Для подключения электрических проводов к нагревательным элементам теплого пола в его комплект поставки входят контактные клеммы.

Изоляция мест электрических соединений выполняется при помощи битумных изоляторов (смотри инструкцию по монтажу).

Принцип действия этой конструкции чрезвычайно прост. При подаче напряжения на выводы термопленки через карбоновые элементы начинает протекать электрический ток, который и вызывает появление инфракрасного излучения. Схема подключения пленочного теплого пола тоже очень проста: полосы карбоновой плёнки укладываются на основание, подключаются проводами и можно стелить чистовое напольное покрытие. Но об этом немного позднее.
