Изготовление шлакоблоков своими руками: инструкция по работам в домашних условиях

Кладка шлакоблока своими руками

Как правильно класть шлакоблоки?

Шлакоблоки – это одни из актуальных строительных материалов. Они пользуются популярностью из-за доступной цены, легкости кладки и неплохих технических характеристик. Возвести из него стены можно своими руками без помощи профессиональных мастеров. Но перед этим обязательно нужно изучить технологию кладки, узнать о ее подводных камнях.

Особенности выбора шлакоблока и возведения стен

Шлакоблок производят из цемента, песка, воды и наполнителей: доменный шлак, перлит, керамзитовая крошка и др. От состава и количества последних зависит прочность, морозостойкость, пористость материала. Перед покупкой нужно уточнить наличие сертификата качества, чтобы исключить наличие опасной концентрации токсических веществ. Рискованно приобретать изделия, созданные в кустарных условиях, хотя стоят они чуть дешевле, чем заводские. Но без профессионального оборудования и знаний правильной технологии производства создать продукт, соответствующий техническим характеристикам ГОСТа, невозможно.

Алгоритм кладки шлакоблоков

Кроме положительных свойств шлакоблок имеет некоторые отрицательные особенности. Прежде всего нужно помнить о его высокой гигроскопичности (способности впитывать влагу) и ограждать его от сырости. Кроме того, блоки не смогут выдержать очень тяжелую нагрузку при железобетонном перекрытии, в этом случае обязателен монолитный армированный пояс. Но класть их своими руками без посторонней помощи или наемных рабочих вполне реально.

После нанесения на фундамент выравнивающего цементного слоя, его необходимо хорошо защитить от воды, использовав гидроизоляционный материал, например, рубероид. Его концы соединяют с нахлестом не меньше, чем 150 мм.

Возведение стен делают следующим образом:

1. Первый шаг – закладка углов. Блоки в первом ряду кладут на цементный раствор с пластифицирующей добавкой толщиной 10-15 мм. Его наносят на всю поверхность изделия. Если она вертикальная, то движение кельмой вверх должно производиться без отрыва от блока. Уровень изделия контролируют с помощью нивелира, а положение – с помощью строительного уровня. Вес шлакоблока в зависимости от размеров и структуры (монолитный, пустотелый) колеблется от 10 до 28 кг.
2. Между угловыми блоками натягивают шнур, и начинают возведение стен. Если расстояние между ними превышает 10 м по центру ряд,а нужно разместить дополнительный блок и закрепить на нем шнур так, чтобы он не провисал.
3. После укладки первого ряда нужно подождать 1-2 часа и только после этого начинать работу дальше. Очередные ряды наружных углов кладут с обязательной перевязкой (глубина не менее 10 см). Также она используется для связки несущих внутренних стен с наружной. Заполнять раствором полости изделия во время кладки из шлакоблока не нужно, это только ухудшит теплоизоляционные свойства материала.
4. После каждого 3-4 ряда обязательно проводят армирование. Для этого используют железные прутья, сетку. Все этапы кладки можно осуществить своими руками.
5. В местах, где будет перегородка, в шов вкладывают гибкую связь-анкер из стали. Один конец монтируется в несущую стену, а второй – в шов перегородки. Их нужно фиксировать на каждом втором ряде несущей стены.

Многие на этапе выбора стройматериала для дома сомневаются, что лучше: пеноблоки или шлакоблоки? У каждого есть свои преимущества и недостатки, у них разная цена, отличаются технические характеристики. Ориентироваться нужно на тип и цели помещения, требования к нему, конструкцию стен.

Фото: дом из шлакоблоков

Внутреннюю поверхность стен нужно качественно гидроизолировать паронепроницаемой штукатуркой, утеплить (фольгой, пенополистиролом), а потом сделать монтаж гипсокартона, клеить обои, красить и т.д. Для наружной отделки подходит облицовочный кирпич, штукатурка с последующей покраской, сайдинг. Воздушную прослойку обязательно заполняют утеплителем: пенопласт, пенополистирол, минеральная вата.

Прочность кладки своими руками зависит не только от соблюдения ее технологии, но и от технических характеристик шлакоблока, качества раствора. Если соблюдать все правила, дом из шлакоблока прослужит владельцу многие годы.

Делаем шлакоблоки на станке

Фото конструкции в разных ракурсах

Станок позволяет существенно повысить производительность работы. Оборудование имеет довольно простую конструкцию.

Вибростанок

Собираем станок

Главный элемент самодельного вибропрессовочного станка – форма (матрица) для шлакобетонного раствора. По своей конструкции такая форма является металлической коробкой с внутренними элементами в виде пустот. Ограничители для создания пустот также могут быть съемными.

Станок для шлакоблоков компактный

Набор для работы включает следующие материалы и инструменты:

• аппарат для сварки;
• стандартный набор слесарных инструментов;
• болгарку;
• тиски;
• листовую сталь толщиной 3мм. Уйдет около 1 м2;
• трубу диаметром 7,5-9 см. Нужен примерно 1 м трубы;
• металлическую полосу толщиной 3 мм. Понадобится порядка 30 см материала;
• электродвигатель мощностью 0,5-0,75 кВт;
• гайки;

• болты.

Первый шаг. Изготавливаем форму по размерам будущих блоков. Вырезаем из листовой стали боковые грани матрицы. Будем делать форму сразу на 2 блока. Для этого вырезаем из стали внутреннюю центральную перегородку и закрепляем ее в ящике.

Второй шаг. Определяем высоту элементов для оформления пустот.

Третий шаг. Отрезаем 6 кусков трубы по длине цилиндров-ограничителей для оформления пустот.

Четвертый шаг. Придаем трубам конусную форму. Для этого продольно прорезаем каждый кусок трубы до середины, обжимаем тисками и соединяем с помощью сварочного аппарата. Завариваем каждый конус с обоих краев.

Пятый шаг. Соединяем ограничители в ряд по длинной грани шлакоблока. Добавляем по краям ряда по пластине 3-сантиметровой толщины с отверстиями для скрепления с проушинами.

Шестой шаг. Делаем посередине каждого такого отсека формы пропилы. С обратной грани формы привариваем проушины. Они позволят выполнять временное крепление элементов для создания пустот. Очень удобное решение – можно будет убирать цилиндры и делать монолитные блоки.

Станок для шлакоблоков компактный (пресс сверху)Пресс станкаПресс станка

Седьмой шаг. Снаружи одной из поперечных стенок навариваем 4 болта для крепежных отверстий вибромотора.

Восьмой шаг. С помощью сварки прикрепляем со стороны загрузки фартук и лопасти по краям.

Девятый шаг. Готовим все элементы конструкции к покраске – зачищаем их и тщательно полируем.

Десятый шаг. Делаем пресс. Он будет иметь вид пластины с отверстиями, повторяющими расположение отверстий в блоке.

Пластину изготавливаем такого размера и закрепляем ее таким образом, чтобы она могла входить вглубь коробки в месте установки ограничителей на 5-7 см.

В завершение остается приварить к прессу ручки, покрыть конструкцию грунтовочной смесью и смонтировать вибромотор.

В подходящий вибромотор можно превратить обыкновенный электрический двигатель. Для этого необходимо приварить на валы двигателя эксцентрики. Сильно заморачиваться не будем – просто приварим болты так, чтобы их оси совпадали. Для регулирования частоты и силы вибрации накручиваем на приваренные болты гайки.

Станок для шлакоблоков компактныйМоторМоторВиброустройство

Делаем блоки

Рекомендации по приготовлению раствора приводились выше. Можете использовать стандартный рецепт либо же модифицировать его на свое усмотрение. Главное получить оптимальную вязкость. Ее можно определить «на глаз» — комок смеси должен устойчиво держать форму.

Перед загрузкой смеси смазываем контактные металлические плоскости маслом. Благодаря этому раствор не будет прилипать к железу.

Укладываем готовую смесь в матрицу и приступаем к прессованию.

Устанавливаем наполненные формы на виброплиту и даем ей утрамбовать раствор на протяжении 5-15 секунд. Спустя указанное время добавьте в форму еще раствора, т.к. загруженный ранее неизбежно осядет.

Повторяем процесс, только на этот раз не выключаем виброплиту, пока прижим не достигнет ограничителей. Снимаем форму до момента остановки станка.

Готовый шлакоблок

Даем блокам 1-3 суток на первичную просушку, аккуратно вынимаем их из блоков, раскладываем по ровной горизонтальной поверхности и накрываем полиэтиленовой пленкой. Использовать материал по назначению можно не ранее чем через месяц.

Сравнение характеристик шлакоблоков и пеноблоков

Удачной работы!

Из чего производят?

На современных предприятиях производят шлакоблоки разных форм и размеров, с разными параметрами. Изделия могут быть как полнотелые, так и с пустотами внутри, рядовые и лицевые.

Шлак и другие составляющие

Первое время при производстве шлакоблоков одним из составляющих смеси был только доменный шлак. Сегодня же среди компонентов этого стройматериала присутствует гранитный отсев и другие вещества с аналогичными свойствами.

Для того чтобы шлакоблок вышел качественный, прочный, а стены из него стояли долго, необходимо чтобы составляющие раствора соответствовали нормативным требованиям:

1. Шлак исключительно доменный, так как только он не боится влаги и имеет нужные характеристики.
2. Песок необходим крупный, чистый, без посторонних материалов.
3. Цемент качественный от проверенных производителей. Лучше всего если это будет марка М400, так как только из нее получается самый качественный строительный материал, который сможет выдерживать большие нагрузки и влагу.

Дополнительные ингредиенты

При производстве шлакоблоков вместо шлака иногда берутся другие наполнители. Это может быть перлит, гравий, угольная зола, отсев камня, гипс, опилки. Используют даже бой кирпича и другие строительные отходы, имеющие аналогичные параметры.

А для того, чтобы смесь для будущего шлакоблока была более податливой, раствор для его изготовления дополняют пластификаторами.

Эти специальные вещества способствуют тому, что материал становится более прочным и устойчивым к перепадам температур, а также не трескается при застывании.

Из чего состоит шлакоблок?

Шлакоблок называют стеновым камнем, для его производства необходимо правильно приготовить смесь. Шлакоблок, состав смеси которого достаточно прост, изготавливается не только промышленным образом, но и в домашних условиях.

В раствор стандартного вида входят такие компоненты, как шлак, зола или отходы с металлургических печей. Такие материалы применять необязательно, можно использовать различные наполнители, известняк, керамзит, опилки, щебенку, перлит или гравий. При соблюдении правильных пропорций, и добавлении нестандартных материалов, то можно повысить прочность, и сэкономить на расходах, к таким компонентам может относиться битый кирпич или другие подобные виды отходов. Шлакоблок усиленного типа должен соответствовать ГОСТу.

Обязательно необходимо соблюдение основных пунктов

1. Должен соблюдаться цвет по образцу.
2. По ГОСТу должна в точности соблюдаться форма блока.
3. Наличие пустот или полнотелость.
4. Толщина пустотелой перегородки и стенок должна быть не менее 20 миллиметров.

Состав смеси также должен соответствовать условиям ГОСТа

1. Для изготовления используют цемент 400 марки класса Д 20.
2. Кварцевый песок должен быть очищенным, и просеянным.
3. Отсевом называют сырье, которое получают путем дробления горной породы или щебенки.
4. Воду можно использовать любую, питьевую или техническую.

В состав смеси для производства шлакоблока входит песок, цемент, шлак, в пропорциях 3 к 1 к 5. Воды добавляют в количестве половины объема цемента. Если блоки изготавливают без включения песка, то пропорции меняются, для этого берется 1 часть цемента и 9 шлака, воды необходимо такое же количество, как и в первом случае. Полное застывание блоков, которые уже будут готовы к использованию, наступает спустя 30 дней, при температуре до 20 градусов тепла, и повышенной влажности. Застывание можно укорить, добавив в смесь пластификатор. После полного просыхания, блоки складывают на подготовленные поддоны, пустотными участками вниз, это поможет предотвратить появление трещин.

Сфера применения

Чаще блоки из бетона используются в качестве базового элемента построек: гаражи, многоэтажные жилые дома, офисы, частные дома, дачные участки и прочее. Сфера применения не ограничивается крупномасштабными строительными проектами. Возможно самостоятельное изготовление/использование блоков из бетона в домашних условиях. Единственная трудность: необходимо задействовать дополнительную строительную технику (сушилка, бетономешалка). В качестве сушилки можно использовать закрытое помещение (подсобное), с наличием калорифера. Необходимая температура для сушилки своими руками — 70 градусов. Бетонные формы используются для следующих изделий:

• строительный бетонный материал;
• декоративные архитектурные элементы (вазы, бордюры, скульптуры);
• тротуарная плитка (тип может варьироваться);
• ограждения (в том числе и декоративного характера);
• лотки для дренажа;
• железобетонные строительные плиты.

Особенность: в зависимости от нужного нам продукта, качество, детали, отливка формы будет различаться. Чтобы создать форму, а затем изделие своими руками следует провести точные расчеты, внимательно следить за процессом, следовать правилам создания, знать особенности материала/будущего изделия.

Как сделать вибростанок?

Изготовление шлакоблока в домашних условиях способом отливки занимает довольно много времени. Качество полученных изделий несколько уступает тому, которое может быть получено при использовании метода вибропрессования. Но для этого требуется специальное оборудование — станки для шлакоблоков, которые можно купить или изготовить самостоятельно.

Самая доступная и простая установка — вибростол. Для создания такого станка для шлакоблоков своими руками потребуются:

• доски или металлопрофиль для основания;
• плита из металла или деревянный щит;
• мотоциклетные амортизационные пружины;
• двухвальный электродвигатель мощностью 0,5-0,7 кВт.

Чтобы построить станок для производства шлакоблоков своими руками, потребуются и рабочие инструменты: дрель, болгарка или пила, сварочный аппарат и пр. Используя чертежи (рисунок), домашний мастер в состоянии собрать раму для основания, на которой закреплены 4 пружины. Сверху на эту конструкцию надо уложить прочный деревянный щит или металлическую плиту. Крепление столешницы к пружинам можно произвести сваркой или резьбовым соединением. Размеры основания и столешницы должны быть достаточными для установки имеющихся форм, или сами матрицы могут быть изготовлены по размеру имеющейся плиты.

На нижней стороне столешницы требуется жестко закрепить электродвигатель. Для того чтобы при его работе создавалась вибрация нужной частоты и силы, на валы двигателя надо установить эксцентрики. Это могут быть металлические пластины с отверстием, смещенным относительно центра или шкивы, на которые с одного края наварен небольшой груз.

Назначение этих деталей состоит в том, чтобы разбалансировать равномерное вращение вала и создать при его работе вибрацию, которая будет передаваться столешнице, закрепленной на пружинах. Размер эксцентриков или вес груза придется подбирать индивидуально, в зависимости от мощности двигателя и числа оборотов.

Форма с залитым раствором устанавливается на столешницу. При включении двигателя и производимой им вибрации раствор уплотняется и немного оседает. Изготовление шлакоблоков своими руками при помощи такого станка требует заполнения матрицы с небольшим излишком. Прессование на вибростоле производится до тех пор, пока уложенный в форму бетон не приобретет прочность, позволяющую снять опалубку и перенести изделия со столешницы на место сушки. Для самодельного станка это время лучше определить экспериментально.

Для более сложной модели станка будет нужен листовой металл толщиной 2-3 мм и сварочный аппарат. В этом случае из металла надо сварить короб нужной величины с ячейками или одинарный, для изготовления 1 блока. Размеры, указанные на чертеже (рисунок), позволяют получить изделие стандартного размера 20х20х40 см.

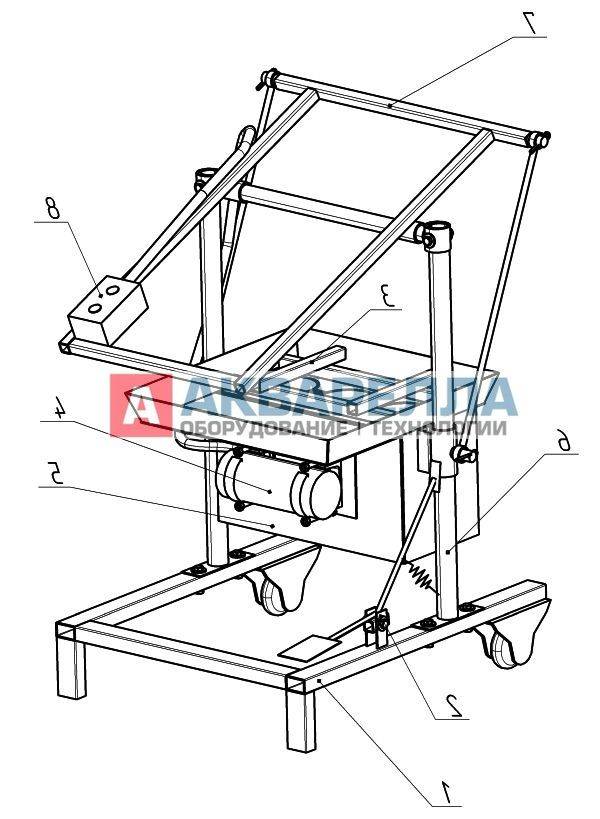

Станок для изготовления шлакоблоков

Короб не имеет дна и нуждается в установке на ровном основании (металлической пластине). На его боковые (короткие) стороны для устойчивости можно дополнительно наварить 2 отрезка трубы, длиной больше, чем ширина ящика. Это позволит сооружению не опрокидываться при вибрации. На верхний периметр наварены бортики, которые позволяют аккуратно заполнить матрицу.

Образователи пустот в этом случае расположены сверху и представляют собой круглые или квадратные в сечении металлические детали. Их ширина по мере углубления в полость матрицы должна становиться меньше, образуя перевернутый конус или пирамиду. Это необходимо для легкого снятия короба с изделия. Образователи пустот закреплены на стенках короба узкой металлической полосой.

Внутри короба на расстоянии 20 см от нижних кромок приварены 2 ограничителя для прижимной пластины. Пластина должна иметь ручки для снятия ее с изделия и прорези в форме сечения образователей пустот.

К внешней стороне матрицы прикреплен электродвигатель с эксцентриками. При работе двигателя в течение 5-15 с масса бетона, залитая в короб, прессуется. Прижимная пластина постепенно опускается на ограничители.

Производство шлакоблока своими руками

Когда-то такой вид строительного материала изготавливался только при помощи специального оборудования, и камеры для пропаривания, самостоятельное производство считалось невозможным. Теперь можно самостоятельно изготавливать шлакоблоки, используя вибростанок, и необходимые компоненты. Также для выполнения работ понадобиться наличие ровной площади, и возможность подключения к электрической сети. Чтобы самостоятельно изготовить шлакоблоки, понадобится вода, наполнитель, цемент, и пластификатор. Цемента используют в зависимости от марки, наполнителем могут служить различные материалы, шлак, песок, опилки, керамзит или другие компоненты. Основным компонентом при изготовлении является цемент, к нему добавляют остальное сырье, и воду.

Обычно при производстве используется портландцемент 400 марки, при использовании другого вида цемента, отличаются пропорции. Если используют марку ниже, то увеличивают количество добавляемого материала на 15%, тогда можно добиться высокого качества раствора. В качестве наполнителя также можно использовать различные строительные отходы, и другие материалы. Выбор всех компонентов зависит от необходимой себестоимости, и качества шлакоблока. Добавление пластификатора не является обязательным, но необходимо помнить, что он улучшает качества материала.

Такая добавка помогает увеличить показатель морозоустойчивости, и влагоустойчивости, повышает прочность материала, ускоряет процесс застывания. Благодаря быстрому застыванию, быстро освобождается площадь, и можно приступать к изготовлению следующей партии, что помогает повысить производительность. Для изготовления одного элемента добавляют всего 5 грамм пластификатора.

Производство шлакоблоков с использованием станка-вибратора

Шаг 1. Замешиваем наш раствор, учитывая пропорции

Особое внимание следует уделить нужному количеству воды, ведь шлакоблоки не должны растекаться, когда вы будете извлекать их из формы

Замешивание

Раствор для изготовления блоков

Шаг 2. Наполняем нашу форму раствором, с горкой.

Заполнение формы

Раствор накладываем с горкой

Шаг 3. Включаем машину на 2-4 секунды, после чего загруженный состав будет утрамбовываться. Разравниваем смесь руками, чтобы были видны железные штыри (цилиндры).

Включаем машину

Шаг 4. Если в форме недостаточно смеси, её требуется дополнить, вставить прижим и опять включить вибратор. О завершении формирования свидетельствует осадка прижима на ограничители.

Шаг 5. Нашу виброформу опять следует включить на 6-10 с.

Шаг 6. Закрываем сверху крышкой с отверстиями для цилиндров. И делаем ещё одну утрамбовку путём поднятия и опускания крышки 4-5 раз.

Шаг 7. Затем, не выключая машину, форма снимается, – достаточно отвести машину к себе.

За смену при помощи вибромашины можно произвести до 500 шлакоблоков.

Изготовленные блоки

Шаг 8. Сушим блоки 5-10 дней. Полное затвердевание полученных стройматериалов свершится по истечении месяца, при этом влажность должна быть высокой, а воздух тёплым.

Сушка блоков

Шаг 9. Через сутки блоки можно перенести в места хранения (они не будут сломлены), но размещать их совместно допускается только через неделю. А если вами всё-таки будет добавлен в раствор пластификатор, то через 6-8 часов их можно перемещать и складировать.

Разумеется, приобретать вибростанок для единичного производства не стоит, но утрамбовке при создании шлакоблоков следует уделять особое внимание (от этого процесса зависит качество изделия). В таком случаем можно использовать обычную шлифовальную вибромашину, на которую достаточно поместить нашу форму со смесью

Делаем шлакоблоки на станке

Фото конструкции в разных ракурсах

Станок позволяет существенно повысить производительность работы. Оборудование имеет довольно простую конструкцию.

Вибростанок

Собираем станок

Главный элемент самодельного вибропрессовочного станка – форма (матрица) для шлакобетонного раствора. По своей конструкции такая форма является металлической коробкой с внутренними элементами в виде пустот. Ограничители для создания пустот также могут быть съемными.

Станок для шлакоблоков компактный

Набор для работы включает следующие материалы и инструменты:

• аппарат для сварки;
• стандартный набор слесарных инструментов;
• болгарку;
• тиски;
• листовую сталь толщиной 3мм. Уйдет около 1 м2;
• трубу диаметром 7,5-9 см. Нужен примерно 1 м трубы;
• металлическую полосу толщиной 3 мм. Понадобится порядка 30 см материала;
• электродвигатель мощностью 0,5-0,75 кВт;
• гайки;

• болты.

  Станок для шлакоблоков компактный

  Вид сбоку

  Вид спереди

  Вид спереди

Первый шаг. Изготавливаем форму по размерам будущих блоков. Вырезаем из листовой стали боковые грани матрицы. Будем делать форму сразу на 2 блока. Для этого вырезаем из стали внутреннюю центральную перегородку и закрепляем ее в ящике.

Второй шаг. Определяем высоту элементов для оформления пустот.

Третий шаг. Отрезаем 6 кусков трубы по длине цилиндров-ограничителей для оформления пустот.

Четвертый шаг. Придаем трубам конусную форму. Для этого продольно прорезаем каждый кусок трубы до середины, обжимаем тисками и соединяем с помощью сварочного аппарата. Завариваем каждый конус с обоих краев.

Пятый шаг. Соединяем ограничители в ряд по длинной грани шлакоблока. Добавляем по краям ряда по пластине 3-сантиметровой толщины с отверстиями для скрепления с проушинами.

Шестой шаг. Делаем посередине каждого такого отсека формы пропилы. С обратной грани формы привариваем проушины. Они позволят выполнять временное крепление элементов для создания пустот. Очень удобное решение – можно будет убирать цилиндры и делать монолитные блоки.

Станок для шлакоблоков компактный (пресс сверху)

Пресс станка

Пресс станка

Седьмой шаг. Снаружи одной из поперечных стенок навариваем 4 болта для крепежных отверстий вибромотора.

Восьмой шаг. С помощью сварки прикрепляем со стороны загрузки фартук и лопасти по краям.

Девятый шаг. Готовим все элементы конструкции к покраске – зачищаем их и тщательно полируем.

Десятый шаг. Делаем пресс. Он будет иметь вид пластины с отверстиями, повторяющими расположение отверстий в блоке.

Пластину изготавливаем такого размера и закрепляем ее таким образом, чтобы она могла входить вглубь коробки в месте установки ограничителей на 5-7 см.

В завершение остается приварить к прессу ручки, покрыть конструкцию грунтовочной смесью и смонтировать вибромотор.

В подходящий вибромотор можно превратить обыкновенный электрический двигатель. Для этого необходимо приварить на валы двигателя эксцентрики. Сильно заморачиваться не будем – просто приварим болты так, чтобы их оси совпадали. Для регулирования частоты и силы вибрации накручиваем на приваренные болты гайки.

Станок для шлакоблоков компактный

Мотор

Мотор

Виброустройство

Делаем блоки

Рекомендации по приготовлению раствора приводились выше. Можете использовать стандартный рецепт либо же модифицировать его на свое усмотрение. Главное получить оптимальную вязкость. Ее можно определить «на глаз» — комок смеси должен устойчиво держать форму.

Перед загрузкой смеси смазываем контактные металлические плоскости маслом. Благодаря этому раствор не будет прилипать к железу.

Укладываем готовую смесь в матрицу и приступаем к прессованию.

Устанавливаем наполненные формы на виброплиту и даем ей утрамбовать раствор на протяжении 5-15 секунд. Спустя указанное время добавьте в форму еще раствора, т.к. загруженный ранее неизбежно осядет.

Повторяем процесс, только на этот раз не выключаем виброплиту, пока прижим не достигнет ограничителей. Снимаем форму до момента остановки станка.

Готовый шлакоблок

Даем блокам 1-3 суток на первичную просушку, аккуратно вынимаем их из блоков, раскладываем по ровной горизонтальной поверхности и накрываем полиэтиленовой пленкой. Использовать материал по назначению можно не ранее чем через месяц.

Сравнение характеристик шлакоблоков и пеноблоков

Удачной работы!
