Особенности выбора кабеля для теплого пола

Устанавливаем под плитку

У меня было три зоны под плитку. Это прихожая, кухня (перед гарнитуром), а также балкон (который я присоединил к залу, но потери тепла через пол, там реально самые большие). В прихожей решил сделать обычный теплый пол, на металлическом кабеле, в остальных зонах углеродный. Так сказать сравнить, ведь углеволокно использую первый раз, и было немного страшновато.

Как делали мы – было место, откуда выходил питающий кабель, с ним рядом был проштроблено место для термодатчика. Площадь, которую нужно было покрыть, около 4 квадратных метров (как в зоне кухни, так и в зоне балкона). Размеры примерно 3,5 метра длина на 1,2 метра ширина.

Углеродное волокно мы раскладывали отрезками по 12 – 13 метров. Получалось ровно 4 полосы. Скажу сразу, кто начнет считать, под мебелью пол не закладывали (да и зачем там греть).

13 метров прогреваются примерно до + 40 градусов, что для квартиры хватает реально за глаза.

Интервал между кабелем, делали около 8 см, конечно, пишут что можно делать 10 см в квартире, но первый раз я решил подстраховаться.

В итоге на балконе и в зоне кухне получилось около 4 блоков по 13 метров, по 4 полосы (то есть всего — 16 линий). Каждый блок подключался параллельно к питанию.

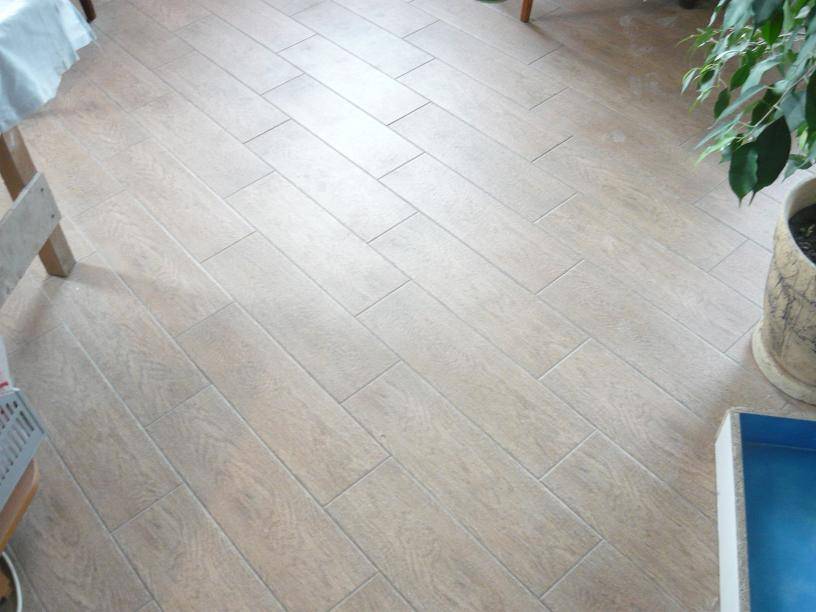

После заложили плиткой, пол остался в слое плиточного клея.

Плюсы использования саморегулирующихся кабелей для обогрева пола

1. Экономия электроэнергии благодаря тому, что нагревается только там, где недостаточно тепло.
2. Мощность погонного метра кабеля одинакова и не зависит от общей длины. Будет одинаковой и для 0,5 метра, и для 15 метров при одинаковой температуре. Однако стоит отметить, что потребляемая мощность зависит от температуры – чем холоднее участок кабеля, тем большую мощность он будет потреблять и сильнее греться.
3. Не перегревается и не сгорает при перехлесте или сближении витков вплотную.
4. Можно нарезать на куски различной длины – от 20–30 сантиметров до десятков метров (максимальная длина имеет ограничение, нужно смотреть технические характеристики конкретной марки, обычно 85–100 метров).
5. Саморегуляция – кабель регулирует интенсивность своего нагрева сам, даже без отдельного термодатчика.

Преимущества и особенности теплого пола

Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен.

Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т. д., За все это придется заплатить немалые средства.

Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста.

Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.

На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.

Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.

Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается.

С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.

Следует заметить, что эта особенность характерна и для водяных систем.

Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента

Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.

Пошаговый план монтажа

Итак, монтаж греющего кабеля состоит из нескольких этапов:

1. Подготовка основания. На черновом полу должна быть залита цементно-песчаная стяжка, толщина которой составляет не менее 3 см. Для прокладки провода, соединяющего терморегулятор с системой, придется проштробить канал, диаметр которого составляет 2 см.
2. Монтаж теплоотражающей подложки.
3. Укладка арматурной сетки, к которой будет крепиться кабель. Если этот этап будет опущен, то крепить провод нужно будет на монтажной ленте. Нельзя забывать, что изделие не укладывается под мебель.
4. Укладка провода.
5. Монтаж теплодатчика. Он помещается в специальную гофрированную трубку и укладывается в предварительно проделанной штробе.
6. Заливка цементной стяжки. Она должна иметь небольшую толщину, всего 4 см. После того, как термический кабель будет скрыт под раствором, необходимо произвести проверку его работоспособности: омическое сопротивление и сопротивление изоляции. Укладку напольного покрытия можно осуществлять только после того, как раствор хорошо высохнет – не ранее, чем через месяц.

Пошаговая технология кабельного теплого пола

Вот и все особенности выбора и монтажа греющего кабеля для теплого пола. В любом случае перед работой нужно рассмотреть все нюансы укладки. И напоследок, видео выполнения монтажа с подробными комментариями:

Крепление кабеля (либо термомата)

Теперь, когда поверхность будет уже полностью подготовлена, необходимо закрепить нагревательный элемент. Если Вы используете кабель, осуществите крепление с помощью монтажной ленты, как это показано на фото:

В данном случае также рекомендуется использовать пластиковые хомуты, которые сделают процесс крепления электрического теплого пола под плитку более простым и быстрым.

Расстояние между витками должно быть одинаковым по всей площади, иначе электрический нагрев пола будет неравномерным. Нагревательные маты укладывать легче, т.к. расстояние между витками выдержано по всей длине. Все что нужно – расстелить материал согласно схеме и правильно подключить к термостату.

Когда укладка электрического теплого пола под плитку будет завершена, нужно обязательно проверить правильность подключения, измерив сопротивление мультиметром. Получившееся значение должно совпадать с тем, которое Вы замерили перед укладкой.

Монтаж

В большинстве случаев нагревательный кабель для теплого пола монтируют в виде змейки, учитывая следующие правила:

• образования петель в кабеле необходимо избегать, равно как и пересечения отдельных участков;
• дистанция между теплым полом и конструкциями из металла должна составлять 5 см (для дерева данное значение меньше – 3 см);
• рекомендуемое расстояние от системы обогрева до других источников тепла – порядка 50 см;
• средний шаг укладки – около 8 внешних диаметров греющего кабеля;
• материал, используемый в качестве изоляции нагревательных элементов, должен быть однородным;
• соединительную и концевую муфты кабеля необходимо размещать в бетонной стяжке.

Кроме того, в процессе монтажа нельзя допускать любого рода повреждений укладываемых проводников

Что же касается того, можно ли укоротить или удлинить нагревательный кабель и разрешается ли резать его, то к подобным мероприятиям следует относиться с предельной осторожностью. Причина этого весьма прозаична: длина комплекта предполагает конкретное значение сопротивления, изменение которого может привести к некорректной работе системы и даже к ее выходу из строя

• Наиболее распространен монтаж греющего кабеля в стяжку. Чтобы осуществить его, нужно пошагово выполнить следующие действия:
• Подготовка основания. Предусматривает заливку 3-сантиметрового слоя цементно-песчаной смеси.
• Укладка холодного провода. Позволяет соединить терморегулятор с системой теплого пола посредством создания канала с сечением 20х20 см.
• Установка подрозетника для регулятора температуры.

Размещение подложки, способной отражать тепло. Использование данного элемента под кабелем позволяет ускорить нагрев системы и снизить расход электрической энергии.
Укладка монтажной ленты. Альтернативным решением, обеспечивающим надежное крепление кабеля, является арматурная сетка.
Заливка цементной стяжкой, имеющей толщину порядка 40 мм

Важно, чтобы раствор плотно заполнил все полости: так можно добиться наилучших показателей теплоотдачи.
Измерение сопротивлений – изоляции и омического.

Завершающий этап обустройства – укладка декоративного покрытия.

Данное мероприятие можно проводить после полного высыхания стяжки – примерно через 3 декады с момента ее заливки.

Преимущество полов с подогревом

1. Не занимает дополнительное пространство, что позволяет реализовать дизайнерские идеи.
2. Гарантия отсутствия сквозняков в доме. Тепло равномерно поднимается на 2-2,5 метров, что идеально для прогрева квартиры.
3. Электрические модели оснащены регулятором тепла, что позволяет контролировать температурный режим согласно температуре на улице.
4. Воздух не пересушивается, сохраняется оптимальная влажность помещения.
5. В сравнении с традиционными нагревателями быстрее прогревает помещение.
6. Нагревательные системы скрыты от посторонних глаз, что не портит внешний стиль помещения.

Саморегулирующиеся кабели

Благодаря особому строению греющие провода такого типа не перегреваются. Саморегулирующийся кабель для теплого пола состоит из последовательно соединенных маленьких сегментов. Каждый из них насчитывает две токопроводящие жилы, между которыми располагается полимер, выделяющий тепло.

Саморегуляция электрического пола данного типа основана на свойствах полимера, у которого электрическое сопротивление во многом зависит от температурного режима. Чем он выше, тем больше сопротивление.

По этой причине в процессе нагрева полимера и возрастания степени сопротивления сила тока, идущего через элемент, понижается, а значит, уменьшается количество выделяемой тепловой энергии. Так регулируется теплоотдача каждого сегмента. При этом температура соседних элементов друг от друга не зависит. Стоимость такой проводки под теплый пол намного дороже, чем из резистивных кабелей.

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2
Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3
При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Некоторые заблуждения о теплом поле

Самое частое из заблуждений – многие думают, что действие теплого пола будет ощущаться через 10-15
минут после его включения. Это не так, пол станет теплым лишь через несколько часов, ведь сначала нужно
прогреться бетонной плите. Даже если устроена плавающая стяжка с теплоизоляцией, для прогрева до 30-40
градусов должно пройти 3-4 часа. Поэтому, если вы планируете электрический теплый пол в ванной, знайте:
для ощущения комфортной температуры под ногами, теплый пол нужно включать заранее, за 3-4 часа. В целом,
теплый пол не актуален для коротких включений, от него будет толк при включении на долгие часы.

В связи с необходимостью “прогрева”, возникает немало мифов об энергопотреблении. На самом деле
энергопотребление несложно рассчитать. Для этого суммарную мощность пола в киловаттах, нужно
умножить на количество рабочих часов.

Пример: Теплый пол в коридоре, установлен в месте, где разуваются и оставляют обувь, площадь
около 2 м2, длинна кабеля 24 м, мощность 440 Вт. В киловаттах 440 Вт это 0,44 кВт, умножаем на
24 часа: 0,44*24=10,56 – десять с половиной киловатт/часов потребит данный пол при непрерывной работе
одни сутки.

Стоит добавить, что в продаже имеются “умные” термостаты, которые умеют включать теплый пол за
несколько часов до вашего прихода. Естественно, для этого нужно сначала запрограммировать термостат.

КАКИЕ КАНАЛИЗАЦИОННЫЕ ТРУБЫ НУЖНО ОБОГРЕВАТЬ

Какие канализационные трубы нужно обогревать

1. Трубы наружной канализации, ведущие к ЛОС или септику.
2. Трубы, ведущие от септика к дренажной системе или фильтрующему колодцу.
3. Трубы, используемые для отвода промывочных вод от фильтра.

Зачастую эти трубы прогревают одним из двух способов:

• использованием труб со встроенной системой обогрева;
• применением греющего кабеля.

О кабеле вы уже знаете, осталось поговорить лишь о термоизолированных трубах. Они представляют собой сэндвич-систему, состоящую из пластиковой трубы, саморегулирующегося кабеля, а также из гидро- и термоизоляции. Такие трубы позволяют обойтись без монтажа кабеля, но стоят при этом достаточно дорого.

Выполнение расчетов мощности нагревательных кабелей

При проведении расчетов тепловой мощности для кабельной системы учитывают назначение данного способа теплоснабжения. Если греющий кабель для теплого пола планируется использовать для обустройства вспомогательного отопления объекта недвижимости, тогда на каждый «квадрат» площади потребуется 110-140 Вт. Когда система основная, в этом случае необходимо 150 Вт и более.

Кроме этого, следует знать размер площади, на которой предстоит разложить кабель. Он не должен проходить под мебелью, сантехническими приборами или низко расположенными над напольной поверхностью предметами. Это особенно касается резистивных кабелей, которым опасен перегрев, а для саморегулирующих проводов опасности нет.

Отняв площадь этих зон, можно узнать фактическую площадь теплоснабжения и мощность всей системы теплого пола, для чего площадь обогрева умножают на норму для одного квадратного метра.

Далее следует подсчитать длину греющего кабеля для пола: в паспорте на данную продукцию производители указывают мощность одного метра. Требуемый метраж узнают путем деления общей мощности на производительность кабеля. Например, в результате вычислений получилось 93 метра.

Приобретать нужно несколько бухт, суммарная протяженность которых близка к расчетной величине. Следует помнить: если остались лишние метры кабеля, их нельзя отрезать, поскольку на их концах имеются муфты, закрепленные с помощью специального оборудования.

Самостоятельно изготовить нечто аналогичное можно, но срок эксплуатации вместо 10 — 20 летнего периода составит несколько лет, а иногда и месяцев. Поэтому кабель укладывают по всей его длине.

Схема укладки и основные типы кабелей ТП

Существует два основных типа кабелей для теплого пола:

1. Одножильный — контакты холодных проводов, по которым осуществляется подвод электроснабжения, находятся с двух сторон нагревательной секции. В активном состоянии подобные проводники дополнительно индуцируют незначительные магнитные поля. Одножильные нагревательные кабеля отличаются следующими эксплуатационными характеристиками:

• нагревательный элемент имеет изоляцию из фторопласта или сшитого полиэтилена;
• жила заземления сделана из луженой меди;
• кабеля электрического теплого пола находятся внутри экранирующей оболочки, сплошной или сетчатой;
• общая внешняя изоляция изготавливается из поливинилхлорида, который лучше противостоит ультрафиолетовому излучению – может использоваться на открытом воздух, например, в противообледенительных системах;
• соединительные контактные муфты находятся на обоих концах кабеля.

Структура одно и двухжильного нагревательного кабеля

1. Двухжильный нагревательный кабель. В нем под общей наружной изоляцией находятся два изолированных друг от друга проводника: первый – резистивный, нагревательный, второй – «холодный» возвратный. Контакты для подключения выходят с одной стороны рабочей секции.

Примерная схема укладки одножильного нагревательного кабеля на кухнеПримерная схема укладки двухжильного нагревательного кабеля в жилой комнате

Общие принципы монтажа

Монтаж независимо от типа контуров может осуществляться только на ровный очищенный пол, на котором предварительно был уложен теплоизоляционный слой. В качестве подложечного утеплителя можно использовать пробковое покрытие и фольгу – эта комбинация отразит нижнее тепловое излучение, предотвратив уход энергии к потолку соседей. На следующей стадии выполняется непосредственно монтаж кабеля теплого пола, который должен сформировать сплошной контур. Поскольку резать его нельзя, длины изначально должно хватать на покрытие всей площади. Обычно комплекты поставляются с длиной проводников в те же 50 м, поэтому как минимум для обычной комнаты в жилом доме или квартире стандартной упаковки хватит. Укладка выполняется с шагом между параллельными контурами, расчет которого был приведен выше. Закрывается уложенный кабель слоем цементно-песчаной стяжки. Для более надежной фиксации контуров перед этой процедурой можно применить и специальный плиточный клей.

Определение тепловой нагрузки

Прежде чем заготавливать материалы для монтажа напольного электрообогрева, нужно посчитать, сколько тепла подать в конкретное помещение. Данный расчет принято вести по удельной характеристике – количеству теплоты, выделяемой на единицу объема или площади комнаты.

Мощность отопительной системы считается через площадь в тех случаях, когда высота потолков жилища не достигает 3 м. Наиболее точный результат методика дает в помещениях с потолками 2,6—2,8 м. Порядок расчета такой:

1. Измерив габариты комнаты, высчитайте площадь в квадратных метрах.
2. Найденную квадратуру умножьте на величину удельной тепловой характеристики (базовая – 100 Вт/м²).
3. К полученной мощности примените региональный поправочный коэффициент.

Удельные показатели расхода тепла для разных помещений

Комнаты, расположенные в различных частях дома, охлаждаются по-разному – угловые теряют больше тепла, нежели средние. Отсюда рекомендация: значение удельной характеристики принимайте в зависимости от типа помещения:

• для комнат, находящихся внутри здания либо имеющих одну внешнюю стену с окном, — базовое значение 0,1 кВт/м²;
• угловые помещения (2 внешних ограждения и один световой проем) – 0,12 кВт/м²;
• те же угловые комнаты, но с двумя окнами – 0,13 кВт/м².

Поправочный коэффициент применяйте в зависимости от региона проживания. Для коттеджа, построенного в южных областях, значение коэффициента составит 0,7—0,8, в северных районах – 1,5—2,0.

Расчет расхода теплоты по объему жилища ведется аналогично: путем замеров определяется кубатура комнаты, умножаемая на удельную характеристику. Базовое значение для внутренних помещений – 35 Вт/м3, угловых – 40 и 45 Вт/м3 соответственно.

Какой кабель лучше всего выбрать для заливного теплого пола: характеристики

При выборе важно учитывать такие нюансы:

1. Цена изделия не должна быть сильно низкой, ведь такой кабель может быстро выйти из строя. Поэтому лучше не скупиться, а взять проверенного производителя, который прослужит дольше.
2. Учитывайте стоимость монтажа. Резистивный вариант требует дополнительных вложений в покупку регулятора температуры. При выборе саморегулирующегося варианта покупка такого регулятора не требуется. Для большой комнаты рекомендуется подбирать провод резистивного типа. Если в будущем на пол будет стелиться коврик, то стоит закупить саморегулирующий провод, чтобы не допустить локального перегрева.
3. Чтобы определиться с кабелем для теплого пола стоит учесть функционал, который будет возложен на него. Для обогрева прямого действия подойдет двухжильный или одножильный кабель или же тепловой мат. Перед монтажом напольного покрытия такие изделия прокладываются в тонком слое стяжки. Такой подход позволяет прогреть помещение за короткое время. Если функция заключается в аккумуляции тепла, то стоит использовать саморегулирующий или двухжильный резистивный кабель. В таком случае система управиться с прогревом бетона толщиной от 5 см.

При выборе кабеля важно учитывать много нюансов, ведь только так можно добиться качественной работы системы

Двухжильные

Одна жила используется для образования тепла, вторая – для обеспечения электрическим током. Процесс монтажа не требует установки двух концов кабеля в одной точке. Двужильная модель имеет возвратную жилу, дополнительное изоляционное покрытие, что гарантирует безопасность при эксплуатации кабеля.

Главное отличие двужильного от одножильного провода заключается в том, что последний придется возвращать к терморегулятору.

Одножильные кабеля

Обеспечивает теплоотдачу по всей длине. Недостаток такого кабеля в возможной точке перегрева. Некоторые участки напольного покрытия будут слишком горячие. При монтаже необходимо следить, чтобы оба конца были в одной точке.

Монтаж муфты

Какие материалы вам понадобятся?

саморегулирующийся экранированный кабель

вилка с проводом и заземляющим контактом

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).

Ошибка №1
При этом согласно инструкции, оно не может быть менее 1,5мм2.

Даже если у вас совсем короткий участок кабеля малой мощности.

инструмент для зачистки проводов

кримпер для обжима гильз

муфтовый набор

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него. Ошибка №2
Не используйте тонкостенные трубки без клея.

Ошибка №2
Не используйте тонкостенные трубки без клея.

Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.

Тонкостенки очень легко повреждаются от внешних воздействий.

строительный фен

канцелярский нож

Резистивные

Этот тип кабеля является самым простым по своей конструкции. Проводник изготовлен из сплава с высоким сопротивлением, и при прохождении по нему электрического тока выделяется тепло.

Типы кабелей

Они бывают с одной или двумя жилами. Одножильные кабели реже используются — по той простой причине, что они требуют «петлевой» схемы, т.е. оба конца кабеля должны встречаться в одном месте — у источника питания.  При обогреве водопровода этого не всегда легко добиться, а зачастую и вовсе невозможно.

Двухжильный в этом отношении более практичен — на одном конце такой кабель подключается к сети, а на другом устанавливается контактная муфта, обеспечивающая замыкание цепи.

Один проводник может выступать в качестве источника тепла, в этом случае второй проводник служит только для обеспечения проводимости. В некоторых кабелях оба проводника обладают способностью нагреваться — мощность таких устройств гораздо выше.

Проводники защищены прочной, обычно многослойной изоляцией и контуром заземления — экраном. Внешний слой изготовлен из прочной, устойчивой к внешним воздействиям оболочки из ПВХ (поливинилхлорида).

Положительные характеристики:

У резистивных кабелей есть свои недостатки:

— Для экономичной работы такой системы горячего водоснабжения потребуется приобретение и установка дополнительного оборудования, такого как датчики температуры, контроллеры и автоматы, которые будут поддерживать температуру на необходимом уровне, включая электроэнергию по мере необходимости.

— Кабель продается по метражу, а концевая муфта должна быть установлена в производственных условиях. Не разрезайте кабель самостоятельно.

С терморегулятором

Если ваша вода поступает из скважины, она никогда не будет иметь температуру +13°C. Это означает, что нагрев будет работать постоянно, даже весной и летом.

Конечно, вы можете отключить кабель летом, но весной и осенью этого делать не стоит из-за возможности внезапных заморозков.

Если вы хотите платить меньше за обогрев водопроводной системы, лучше выбрать терморегулятор. Даже если вы планируете установить саморегулирующийся нагревательный кабель. В основном, спецификация такова: он включается при +3°C и выключается при +13°C.

В таком случае требуется термостат. Установите на нем температуру отключения около +5°C. Затраты на обогрев трубопроводов снижаются во много раз. В то же время значительно увеличивается срок службы нагревательных кабелей — они имеют определенный ресурс часов работы. Чем меньше они работают, тем дольше они прослужат.

терморегулятор

Подключения термостата

При установке системы водяного отопления с термостатом необходимо также установить датчик температуры. Он должен быть установлен на трубе таким образом, чтобы на него не влияла температура от греющего кабеля.

Сам терморегулятор должен быть установлен в помещении. Он подключается к сетевому предохранителю и, предпочтительно, к УЗО (устройство защитного отключения).

Потребляемая мощность греющего кабеля невелика, поэтому можно взять автомат около 6 А, номинал УЗО выбрать ближайший большой, который выдерживает ток утечки до 30 мА.

Подключите нагревательный кабель для водопроводных труб к соответствующим клеммам на корпусе термостата. Если имеется более одной ветви, они подключаются параллельно. Датчик температуры подключен к соседним контактам. Каждый термостат маркирован, чтобы вы могли видеть, что и куда нужно подключить.
