Технические характеристики силового кабеля ВВГ

Какие бывают проблемы при использовании кабеля

Со временем материал изоляции изнашивается, что сказывается и на физико-химических свойствах силового кабеля.

Основными факторами, влияющими на процесс старения изоляции, являются:

• механические нагрузки (вибрации, электродинамические усилия);
• химическое воздействие агрессивных веществ;
• попадание влаги;
• окисление и регулярное тепловое воздействие;
• перенапряжение.

Не исключены проблемы при прокладке провода У разных типов изоляции старение также проявляется по-своему. Твёрдые диэлектрики разрушаются, на их поверхности появляются микротрещины, органические — выделяют газы, пропитка бумажной изоляции меняет свои физико-химические свойства.

Процесс старения — закономерный и необратимый, однако отсрочить его можно. Для этого необходимо строго соблюдать все предписания производителя к процессу прокладки проводки и режима эксплуатации.

Систематический перегрев силового провода ведет к стремительному старению материала. Чтобы его избежать, не надо прокладывать кабель вблизи источников тепла. Желательно лишь использовать рекомендованный изготовителем для работ тип кабеля (например, резина не подходит для передачи высокого напряжения).

Важно! Необходимо использовать провод с подходящей площадью сечения токопроводящей жилы. Неправильные расчёты приводят к быстрому выходу проводки из строя

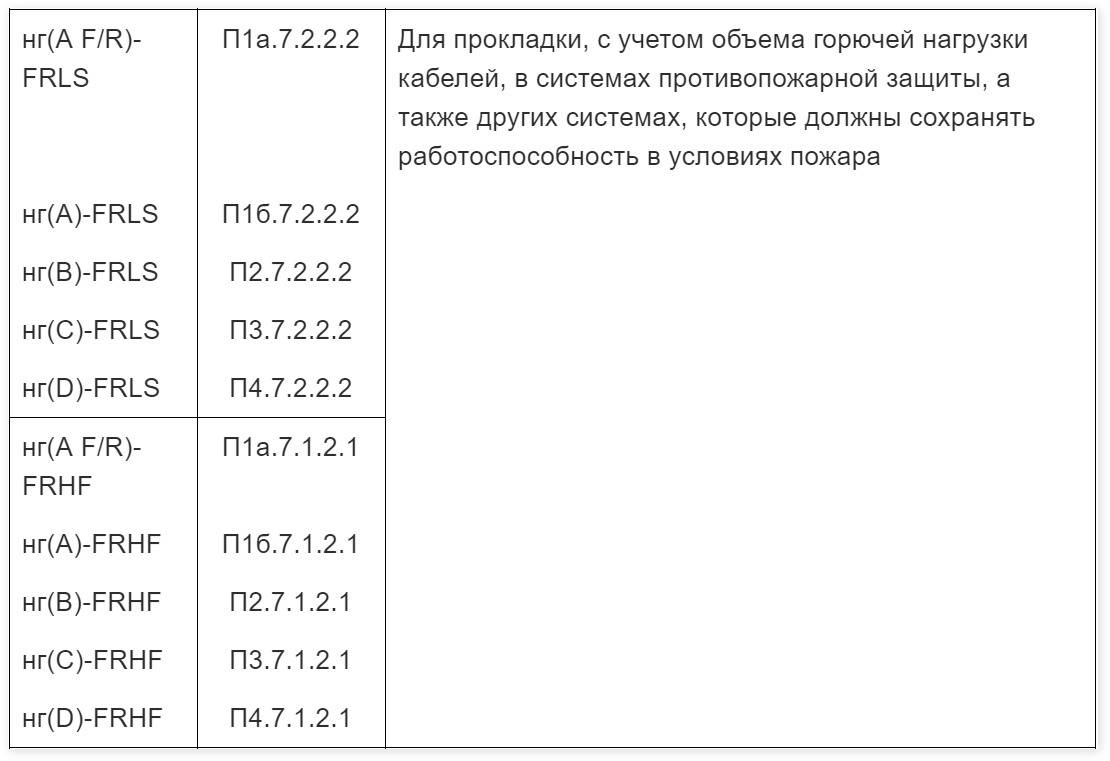

Кабели нг(А)-FRLS и нг(А)-FRHF

нг(А)-FRLS – огнестойкий кабель, не распространяющий горение при групповой прокладке, с низким дымо-газовыделением (Fire Resistant Low Smoke)

нг(А)-FRHF – огнестойкий кабель, не распространяющий горение при групповой прокладке, с низким дымо-газовыделением и низкой коррозионной активностью, безгалогеновый (Fire Resistant Halogen Free)

Индексы нг(А)-FRLS и нг(А)-FRHF — взаимозаменяемы, вы можете использовать либо один, либо другой.

Кабели нг(А)-FRLS и нг(А)-FRHF применяются в системах противопожарной защиты (пожарная сигнализация, оповещение и управление эвакуацией и т.д.) на всех объектах кроме тех, которые указаны в таблице 2 ГОСТ 31565-2012.

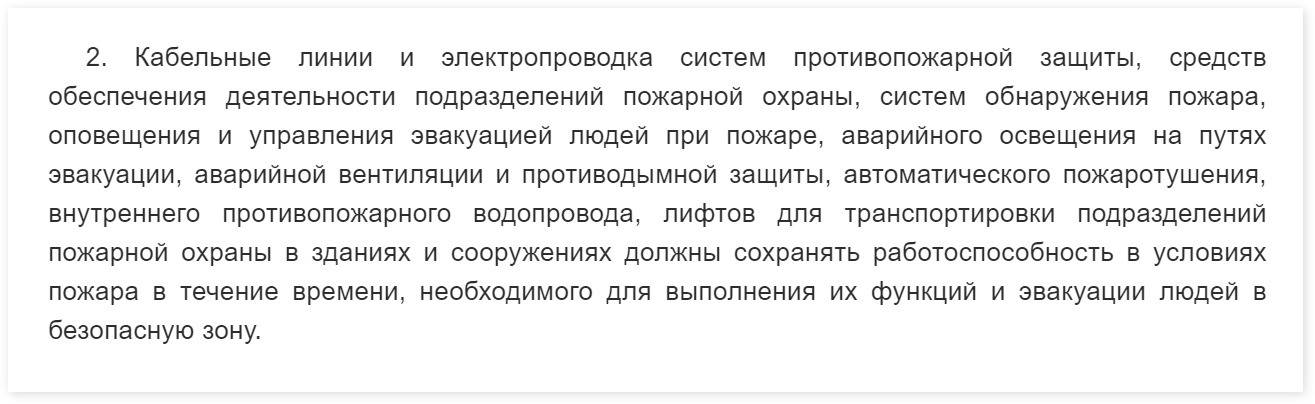

Другие системы, которые должны работать при пожаре, указаны в ФЗ-123:

ФЗ-123 статья 82 пункт 2

Типы ВВГнг кабеля

Кабель данной серии подразделяется на следующие типы:

• АВВГнг LS – это аналог стандартного ВВГ провода, но отличается тем, что не распространяет ток. Начальная «А» указывает на то, что кабель алюминиевый, а не медный.
• Такими же техническими характеристиками обладает ВВГнг LS (кабель). Буквы LS означают low smoke (не горит).
• АВВГнг – кабель, наделенный аналогичными характеристиками предыдущей модели, но не обладает низким уровнем распространения дыма. Буквы НГ расшифровываются, что он не поддерживает горение.
• ВВГНД – это кабель из ПВХ, оснащен двойной изоляцией. В названии буква Д означает двойной.
• ПВВГнг – плоский провод, жилы которого покрыты изоляцией из термосшитого полиэтилена. Не горит.
• АКВВГнг LS – контрольный алюминиевый кабель с ПВХ изоляцией, не способный распространять горение и дым.

Кабель марки ВВГнг редко используется для обычных проводок. Как правило, он применяется в местах повышенной опасности (в деревянных сооружениях, на производстве и т. д.).

Наиболее распространенными считаются трехжильные модели при трехфазном напряжении.

Общие сведения о кабелях ВВГНГ и ВВГНГ LS

Кабель под маркой ВВГНГ является наружным, его применяют с целью обеспечения электропитания:

• стационарных электроприборов;
• мобильных приборов

Провод ВВГНГ и его тип LS в частности является универсальным и способен работать в разных условиях. Ключевыми особенностями LS и других типов такого кабеля является следующее:

• шнур можете прокладывать в местах повышенной влажности, например, в ванной комнате;
• также он прокладывается на высоте, поэтому такой кабель может быть применен при укладке электрических сетей в шахте или под землей;
• кабель отличается огнестойкостью, не способен распространять горение и не дымит под воздействием открытого очага огня;
• технические характеристики позволяют использовать ВВГНГ LS на предприятиях химической и нефтяной промышленности.

Каждый из типов кабелей данной серии имеют разные технические параметры. Например, допустимый ток должен иметь напряжение до 0,6 Вольт максимум, однако сертификат кабеля, в зависимости от типа, может указывать и на то, что он способен и на большие показатели. Срок службы кабеля ВВГНГ LS и других типов данной серии составляет порядка 20 лет, но чаще продавцы декларируют куда больший срок службы, если, конечно же, безопасно использовать кабель и каждые несколько лет проверять свои коммуникации на предмет нарушений в изоляции.

Чаще всего такой провод используют в довольно опасных условиях, где вероятность возгорания очень высока. Он отличается своей гибкостью и прочной изоляцией, которую практически нельзя повредить. Отличительной особенностью ВВГНГ LS и других кабелей рассматриваемой серии является то, что они не поддаются влиянию не только влаги, но и паров и агрессивных газов.

Технические характеристики

ВВГнг-LS выпускается для работы в сетях с номинальным и максимальным напряжением 660/1000 Вольт частотой 50 Гц.

Основные характеристики проводников определяются следующими параметрами:

1. Допустимый ток нагрузки, зависит от диаметра проводника, при этом учитываются условия прокладки – в воздухе или под землей, его можно определять по таблице 1.3.4 ПУЭ (см. Главу 1.3).
2. Масса кабеля зависит от сечения и номинальной толщины изоляции, которая зависит от рабочего напряжения.
3. Удельное сопротивление проводника (данные берутся из справочника, зависят от используемых материалов).

Теперь перечислим основные характеристики кабеля ВВГнг-LS:

• срок службы и гарантийный срок хранения — 30 лет;
• гарантийный срок эксплуатации — 5 лет;
• минимальный радиус изгиба при монтаже — 10 диаметров для кабеля с однопроволочной жилой и 7.5 для кабеля с многопроволочной жилой;
• строительная длина — 250-400 метров;
• температура эксплуатации — от -50 до +50˚C;
• предельная температура при монтаже без дополнительного прогрева — -15˚С;
• влажность окружающей среды до 98%;
• допустимые усилия при протяжке — 50 Н/мм²;

В нижеприведенной таблице приведены предельно допустимые температуры эксплуатации в различных режимах.

Ниже приведены таблицы с описанием зависимости веса от количества проводников и наружного диаметра кабеля.

И допустимая токовая нагрузка в зависимости от сечения проводников приведена в следующей таблице.

Срок службы кабеля ВВГ

Считается, что срок службы кабеля ВВГ достаточно длинный. Однако всё зависит от того, является он результатом производства по ГОСТ или соблюдения ТУ.

Кабель, произведенный по требованиям ГОСТ, имеет срок службы до 30 лет.

Аналогичные провода, изготовленные по техническим условиям, имеют официально заявленный срок службы 10 лет.

Также определяющее значение ещё играют и условия использования. Например, пребывание во влажном помещении, постоянное воздействие слишком высоких или низких температур тоже может негативно влиять на срок службы провода, соразмерно уменьшая его.

Период эксплуатации приобретаемого в магазине кабеля также будет напрямую зависеть от условий его хранения.

К сожалению, если они не соблюдались, то кабель может оказаться либо совсем нерабочим, или же сильно вас разочарует.

Допускается размещение кабеля на специальных барабанах или же площадках в открытом виде.

Если хранение осуществляется в помещениях закрытого типа, то срок составит около 30 лет. На открытом воздухе или в помещении открытого типа срок уменьшается до 20 лет.

Если провод изготавливался в соответствии с техническими условиями, необходимо делать запрос на производство в случае приобретения большой партии. Вероятнее всего, информация, указанная в документации, не самая детальная, а значит, не может полностью приниматься как достоверная.

Как выбирать кабель ВВГ-Пнг(А)

При выборе кабеля нужно учесть несколько важных правил:

• с помощью микрометра или электронного штангенциркуля, а также весов можно определить конструктивные размеры изделия и (или) массу жилы;
• следует внимательно рассмотреть сертификаты. Для проводов и кабелей силовых на напряжение до 1 кВ их должно быть два — сертификат соответствия в системе ГОСТ Р и сертификат соответствия требованиям пожарной безопасности;
• сертификата в системе добровольной сертификации для проводов на напряжение до 1 кВ недостаточно;
• спросить заключение ТК46 «Кабельные изделия» о соответствии ТУ требованиям безопасности стандарта. Такая экспертиза предусмотрена ФЗ РФ № 184-ФЗ «О техническом регулировании»;
• запросить ТУ на продукцию, чтобы убедиться, что она соответствует требованиям безопасности стандарта;
• обратиться за консультацией в ТК 46 или во ВНИИКП, имеющих опыт выявления совместно с надзорными организациями нарушителей на рынке кабельной продукции.

Правильный выбор проводника

Основные характеристики

Одна из основных характеристик указывает номинальную и минимальную толщину изоляционного покрытия, оно зависит от напряжения и сечения проводов.

Величина порогового напряжения (В)	Ø проводов (мм2)	Номинальный слой изоляционного покрытия (мм)	Минимально допустимый слой изоляционного покрытия (мм)
660	От 1,00 до2,50	0,62	0,46
От 4,00 до6,00	0,71	0,54
От 10,00 до16,00	0,93	0,72
От 25,00 до35,00	1,12	0,90
50,00	1,32	1,08
1000,0-2500,0	0,80	0,64	0,54
От 4,00 до16,00	1,10	0,82
От 25,00 до35,00	1,22	1,02
50,00	1,44	1,18

Следующий по важности параметр — характеристики изоляционного слоя оболочки, они зависят от суммарного сечения всех проводов электрокабеля

Общий Ø (мм2)	Номинальный слой изоляционной оболочки (мм)	Минимальный слой изоляционной оболочки (мм)
До 6,00	1,22	0,94
От 6,00 до15,00	1,54	1,20
От 15,00 до20,00	1,72	1,36
От 20,00 до30,00	1,92	1,54
От 30,00 до40,00	2,14	1,70

Пороговый по силе электроток, этот показатель может зависеть от того, сколько жил в кабеле, и какое их сечение. Помимо этого влияет расположение электрокабеля (воздушная линия или подземная проводка). Рекомендуем уточнить эту спецификацию при покупке кабельной продукции. Ниже показана таблица, где приведен пороговый электроток для воздушных линий.

Ø(мм2)	Допустимый порог электротока (А)
двухжильный	трехжильный	четырехжильный
1,50	24,00	21,00	19,00
2,50	33,00	28,00	26,00
4,00	44,00	37,00	34,00
6,00	56,00	49,00	45,00
10,00	76,00	66,00	61,00
16,00	101,00	87,00	81,00
25,00	134,00	115,00	107,00
35,00	166,00	141,00	131,00
50,00	208,00	177,00	165,00

Сопротивление провода зависит от его сечения, этот параметр приведен в таблице ниже (указаны значения для постоянного электротока)

Ø (мм2)	1.50	2.50	4.00	6.00	10.00	16.00	25.00	35.00	50.00
Величина сопротивления одного провода (Ом/км)	12.0	7.40	4.60	3.10	1.80	1.20	0.73	0.52	0.39

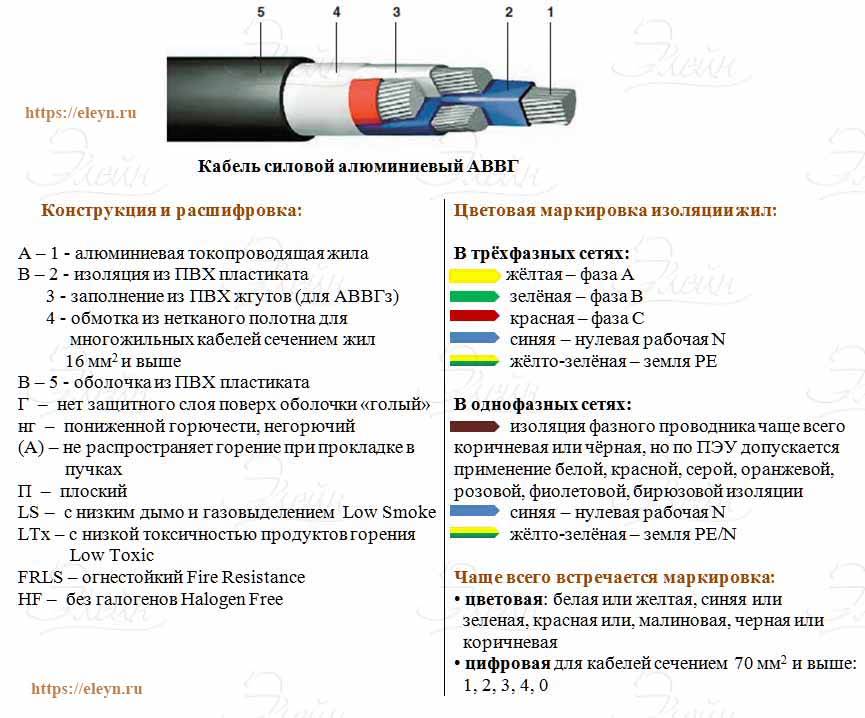

Принципы маркировки кабельной продукции

Маркировка кабеля была создана для идентификации каждого элемента проводящей продукции, технических характеристик кабеля и области использования. На изоляционном покрытии эти данные записываются в точно заявленном порядке, причем каждый символ соответствует определенному материалу или условию использования:

1. Первый символ представляет собой обозначение материала проводящего элемента. При отсутствии символа жилы медные, в случае наличия алюминиевых проводов первая буква «А»;
2. Второй символ отвечает за степень гибкости кабеля. Наличие на изоляционном покрытии буквы Г говорит о гибкости при количестве жил больше одной. Отсутствие символов свидетельствует об одножильной конструкции кабеля.
3. Третья буква соответствует изоляционному материалу. Возможные варианты: В – поливинилхлоридное покрытие, П – полиэтилен, Р – резина, НР – негорючая резина (чаще всего с добавлением мела), маркировка проводов буквой Ф говорит о использовании фторопластов, символ Ц свидетельствует о применении пленочного изоляционного материала;
4. Четвертый знак марки кабелей обозначает материал наружного покрытия и армирования от внешних повреждений. Возможные символы: БбГ – металлическая профилированная лента, Бн – армирование стальными лентами, защищенное от огня, В – поливинихлоридный изоляционный материал, Д – оплетка двойным проводом, К – оплетка металлическими проводами, которые заключают проводящий элемент в цельный покров;
5. Последний, 5 символ, требуется для пометки типа защитного покрытия и обозначения конструкции проводящей жилы.

Примеры кабелей

Способы прокладки кабеля

Существует несколько методов прокладки кабеля ВВГнг-LS.

Открытый метод

Исходя из технических параметров изделия, разрешается выполнять прокладку по поверхностям из не горючего сырья, например гипс, бетон, кирпич и так далее.

Разрешена прокладка по воздуху на сооружениях. Но при этом необходимо устанавливать опоры во время работы, чтобы исключить деформацию кабеля.

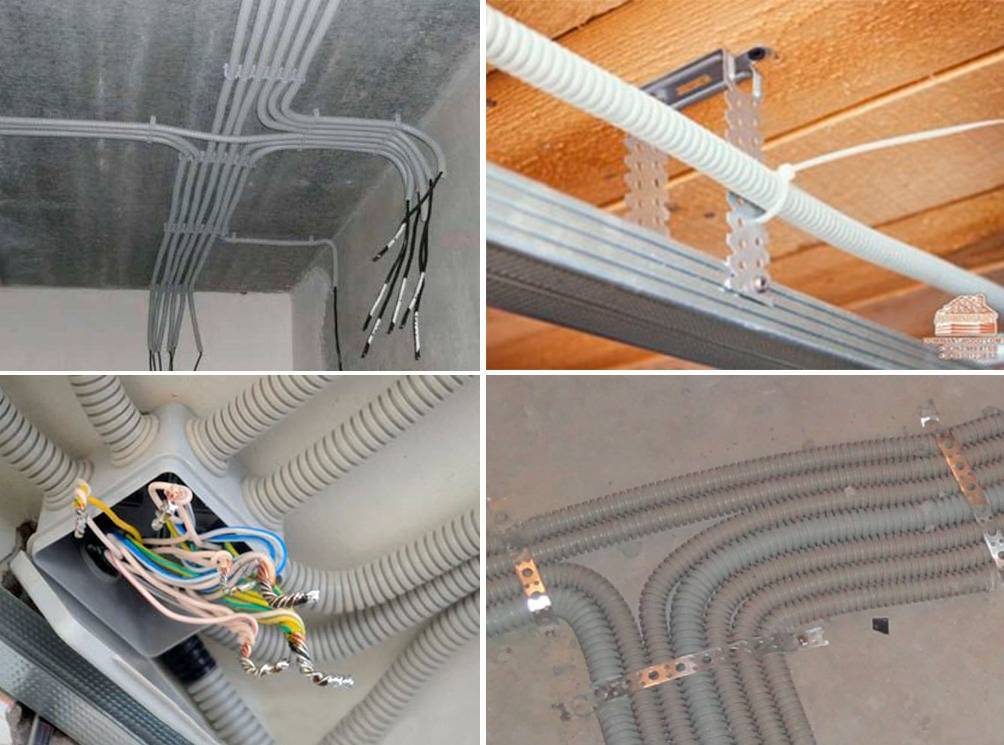

Прокладка с защитной гофрой

Для прокладки в опасных местах, которые подвержены возгораниям, устанавливается дополнительная защита в виде гофры или кабель-канала.

Метод с кабеленесущими установками

К таким установкам можно отнести трубы, кабельные ящики и прочее. Этом метод установки в основном предназначается для производственных объектов, а не жилых домов.

При установке провода на промышленных предприятиях, необходимо помнить о классе помещения, в котором прокладывается провод и температуре окружающей среды.

На кабеленесущих установках разрешается монтаж изделия ВВГ-нг ls пучком. Число проводов в пучке определяется от места установки, класса пожароопасности и других условий.

Метод скрытой прокладки провода

Это один из популярных вариантов прокладки провода в жилых домах.

Подземный способ

Работа выполняется в проделанных штробах, под отделкой, в пустотах и так далее. Такой метод не нуждается в дополнительной защите, так как не подвержен дефектам.

К исключениям относится прокладка в деревянных сооружениях. Там нужна защита от возгорания и короткого замыкания.

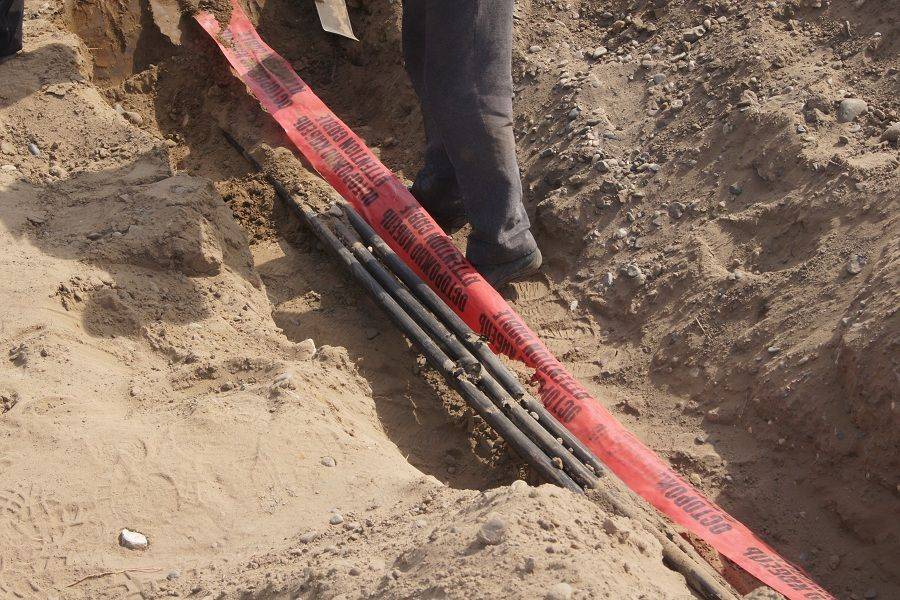

Подземный метод

Изделие типа ВВГнг ls не желательно для прокладки в почве, потому что в нем нет естественной защиты от механических повреждений. Но допустима прокладка такого провода в грунте с использованием дополнительной защиты как гофры, тоннели, траншеи и так далее.

Неважно какой метод монтажа выбран. При работе нужно придерживаться нормативной документации

Производители провода ВВГ НГ A LS

Не каждый покупатель присматривается к производителю кабеля, а это может стать серьёзной ошибкой. Ведь такой фактор влияет и на общее качество, и на характеристики конкретного изделия. Существуют определённые общие стандарты, но подход к производственному процессу тоже может отличаться.

«Севкабель»

Один из трёх самых крупных заводов, которые связаны с упомянутым направлением. Всего налажен выпуск более чем для двадцати тысяч наименований кабельной продукции и номенклатуры. Осуществляется поставка изделий по России, странам СНГ и Европе. Маркирование завода тоже соответствует нормативам.

Вот лишь несколько разновидностей изделий, с которыми работают на заводе:

1. Судовые, шахтные иоптические, геофизические кабели, разновидности для связи, специализированные конструкции.
2. Эмалированные и  установочные, обмоточные, осветительные провода, для укладки навоздушных линиях электропередач.
3. Коаксиальные, радиочастотные, контрольные кабели и те, что снабжаются резиновой изоляцией.
4. Сизоляцией из полиэтилена, отличающегося высоким, низким или средним напряжением, с пропитанной бумажной или ПВХ изоляцией.

Обратите внимание. Клиенты могут быть уверены в минимальных затратах на транспортировку, ведь все структуры завода расположены максимально удобно. «Конкорд»

«Конкорд»

Технологическое оборудование первоначального завода восстановлено, начиная с 1991 года. После этого начали мелкосерийный выпуск кабельно-проводниковой продукции. Расширение и модернизаций произошли сразу после того, как появились первые результаты в производстве.

Главная специализация — силовые кабели с медными жилами для стационарной установки внутри помещений. Крупные административные центры России стали главным рынком, где налажен сбыт продукции. Обеспечивается быстрое взаимодействие завода со всеми поставщиками сырья. Поставки остаются надёжными в любых ситуациях.

«Москабельмет»

Старинное предприятие, основанное ещё в конце 19-ого века. Завод стал активным участником индустриализации, электрификации в стране. Создаёт конкуренцию на рынке кабелей со средним напряжением в пределах 10 кВт. На предприятии действует система менеджмента качества на каждом из этапов, вся продукция получила сертификаты качества.

Несколько слоёв кабеля в разрезе

«Подольсккабель»

Предприятие из Московской области, тоже занимает одну из лидирующих позиций на рынке. В рейтинге отрасли по всей стране завод прочно занял 8 место. Продукция этого предприятия востребована во многих сферах:

• Сельское хозяйство.
• Судостроение.
• Станкостроение.
• Энергетика.
• Машиностроение.

За счёт этого предприятия во многом формируется бюджет Подмосковной области. Предприятие — один из крупнейших производителей кабелей для нефтепогружного оборудования. Кабель поставляется на многие объекты, связанные с добычей нефти.

При нормальном использовании кабелей и соблюдении всех рекомендаций со стороны производителя срок службы продукции может составить до 30 лет. Минимальная гарантия с момента продажи продукции — 5 летняя. Если не допускать дополнительных повреждений — кабель разрешают применять в самых разных условиях. Особенно это актуально для мест с высокой вероятностью возникновения пожара.

Виды кабеля марки ВВГ

Для различных задач придуманы следующие виды силового ВВГ-кабеля:

• ВВГнг, расшифровка — негорючий;
• ВВГнг ls, расшифровка маркировки — без образования дыма и газа при возгорании;
• ВВГнг FRLS — устойчив к высоким температурам;
• ВВГ п — плоский по форме;
• ВВГнг (а) — пожароустойчивый.

У каждого из этих видов есть особые теххарактеристики.

1. У ВВГнг характеристики отличаются своей универсальностью. Медный силовой провод совместим с монтажом в воде, на суше, на высоте до 4300 м, в сухих и влажных помещениях. Не распространяет горения. Расшифровка ВВГнг — «винил/винил/голый/негорючий». Количество жил — от 1 до 6, если их больше двух, производят скручивание.
2. Для кабеля ВВГнг Is технические характеристики немного отличаются. Дело в том, что он создан для мест с особо высокой вероятностью возгорания. Для ВВГнг Is расшифровка маркировки выглядит так: вининл/винил/голый/негорючий/низкий уровень дыма (ls, или «Low Smoke» в переводе с англ. означает «мало дыма»). У него еще есть подвид ВВГнг A Is с такой расшифровкой: (А) — категория нераспространения горения по ГОСТу. Отличия — допустимо прокладывать в пучках, форм-фактор может быть круглым, треугольным, плоским. В кругложильной проводке этого типа используется девулканизированная резина и заполнитель без галогенов + оболочка с антипиреновыми свойствами. Предельная температура токоведущих жил при коротком замыкании составляет +400⁰С.
3. ВВГнг FRLS — то же самое, что и НГ, только на английском. FRLS означает Fire Resistance Low Smoke, то есть «огнестойкий с малым количеством дыма».

Еще один интересный тест разных кабелей:

Классификация проводов, отражение в коде

Согласно имеющейся классификации, проводящие элементы разделяют на:

1. Шнуры;
2. Кабеля;
3. Провода.

Потребность ввода данной классификации возникла из-за особенностей применяемых устройств для тех или иных целей. Так, шнуры и провода представляют собой подвид проводящих элементов, требуемых для установки окончательных приборов к сети. Кабеля, наоборот, требуются для монтажа линий электропередач. Поэтому данным видам требуются разные характеристики. Для шнуров и проводов в маркировке обычно присутствует буква Г (гибкий). Кабеля редко имеют данный символ.

Цветовая индикация

Методы прокладки

Кабель ВВГ можно применять при строительстве различных объектов, а также в подземных траншеях. Метод прокладки напрямую зависит от конкретной цели. Прокладывать проводник можно на различных поверхностях, состоящих из негорючих материалов. К ним относится бетон, штукатурка, кирпич или гипс. Кабель ВВГ можно проложить открытым методом под разнообразными подвесными конструкциями.

Обязательным условием является исключение каких-либо механических воздействий. При существовании вероятности повреждения проводника нужно задуматься о дополнительной защите. Зачастую для этого используют специальные каналы, трубки, металлические или гофрорукава.

Наиболее популярным является скрытый метод. Зачастую его используют в жилых помещениях, когда кабель закладывается под штукатурку. Предварительно нужно проделать канавки в стенах, а затем обработать изделие цементной штукатуркой. В подобных ситуациях исключается возможность механических воздействий, поэтому отсутствует необходимость использования дополнительной защиты. Единственным исключением считаются случаи, когда провод прокладывают в деревянных строениях. Такой вариант можно использовать в конструкциях из несгораемых материалов, например, в трубах.

Нет такого провода, который допустимо проложить под землю без использования специальных защитных элементов. Это обусловлено тем, что кабель требуется сохранять длительный период, но сам он не оборудован встроенной защитой. В силу этого и используются определенные элементы защиты от механических повреждений. В большинстве случаев они представляют собой герметичные коробки.

Открытое положение

Если изучить технические параметры кабеля, то можно сделать вывод, что прокладку разрешено производить в поверхностях из трудновозгораемых или негорючих материалов, к примеру кирпич, бетон гипс или штукатурка. Открытым способом провод ВВГ можно прокладывать под различными подвесными конструкциями, такими как трос и тому подобное. В этом случае прокладка должна быть очень надёжная.

Следует исключить любые механические воздействия. Если кабель может повредиться, то необходимо позаботиться о дополнительной защите. Обычно для этой цели применяют специальные каналы, металлорукава, гафрорукава или трубки. Защита устанавливается в случае, если открытый способ прокладки осуществляется на легковосгораемых объектах, построенных, к примеру, из дерева.

Скрытый вариант

Этот способ прокладки самый популярный — применяется в жилых помещениях. Провод обычно закладывают под штукатурку. До этого момента проделывают борозды в стенах, а после кабель покрывается штукатуркой и цементом. В этом случае механические повреждения исключены, а потому нет необходимости применять дополнительную защиту. Исключением являются случаи, когда кабель прокладывается в деревянных домах. Скрытую прокладку можно использовать в различных несгораемых материалах, к примеру, в трубах.

Расположение под землёй

Ни один вид кабеля нельзя прокладывать под землёй без применения специальной защиты. Это объясняется тем, что провод нужно сохранить на долгое время, но сам он не оснащается встроенной защитой. Именно поэтому применяются защитные меры от различных механических повреждений. Для прокладки под землёй используют герметичные коробки.

Область применения

Основной областью применения является прокладка кабеля по твердым негорючим основаниям, исключающим механические деформации проводов – бетон, кирпич, гипсовые панели и прочие строительные материалы.

Не исключается монтаж по воздушной линии с использованием тросов или иных вариантов подвеса. При этом, линия должна обеспечивать надежность прокладки и исключения механического воздействия на линию – например растяжение или провисание как под собственным весом, так и под действием внешних факторов.

Не рекомендуется прокладка кабельной линии из провода ВВГ в земле без дополнительной защиты в виде труб, металлорукавов, кабельной канализации.

Скрытая прокладка применяется в жилых и офисных помещениях. При этом, прокладка осуществляется в пустотах, кабельных каналах и шахтах. Борозды с проводом заделываются штукатуркой и шпаклюются.

На основаниях из горючих материалов прокладка рекомендуется в защитных рукавах и коробах, исключающих механическое повреждение проводки.

Назначение и область применения

ВВГнг-LS предназначен для эксплуатации в районах с холодным, умеренным или тропическим климатом в сухих помещениях. Однако, допускается применять его для подключения потребителей в местах повышенной влажности реках, озерах и т.д.

Ниже приведены примеры, для чего используется кабель ВВГнг-LS:

• В закрытых помещениях с нормальными условиями эксплуатации. Так же может применяться в условиях повышенной влажности и предприятиях повышенной пожароопасностью.
• Для наружной прокладки применяют металлическую или гофрированную пластиковую трубу, стойкую к ультрафиолету. В трубу помещают кабель, т.к. изоляция у него нестойка к УФ излучению. Без защиты эксплуатировать его на открытом воздухе под прямыми солнечными лучами нельзя.
• В местах с неблагоприятными условиями – повышенной вибрацией, частично затапливаемых помещениях в среде с повышенной активностью.
• Во взрывоопасных помещениях.

Технические характеристики кабеля ВВГ

Об особенностях использования разных видов кабеля ВВГ рассказали выше, а сейчас речь пойдет о технических параметрах проводников этой марки.

• Укладывать можно при температуре до -15°C. При более низких температурах необходимо подогрев кабеля, что организовать непросто (оболочка становится слишком жесткой, ее очень сложно согнуть).
• Температурный режим эксплуатации — от -50°C до +50°C. При этом, при наружной прокладке на улице необходима дополнительная защита от ультрафиолета.
• Изгибать можно с ограничениями:
  • ВВГ с одножильными проводниками минимальный радиус изгиба 10 радиусов;
  • с многожильными — 7,5 радиусов (за счет большей гибкости).

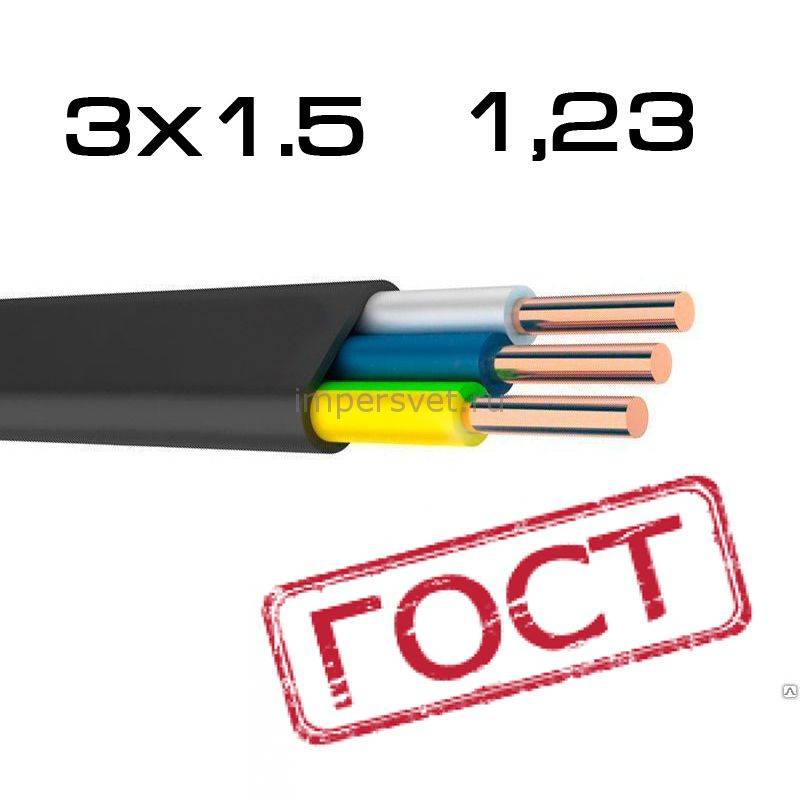

    Есть плоские варианты (двух и трехжильные)
• Допустимая температура нагрева проводников:
  • при КЗ при которой проводники сохраняют работоспособность зависит от производителя может составлять от +160°C до +250°C.
  • при нормальной эксплуатации +70°C
  • в режиме перегрузки +90°C.
• Огнестойкость кабелей ВВГ не менее 180 мин.

Необходимо сказать, что технические характеристики кабеля ВВГ зависят не только от конкретного вида, но и от производителя. Потому перед покупкой смотрите паспорт кабеля (можно попросить у продавца). Выше приведены параметры, общие для всех марок кабеля ВВГ.

Не удивительно, что эти проводники очень популярны — при хороших технических показателях они стоят относительно немного, использоваться могут практически везде — как на предприятиях и в офисах, так и в домах и квартирах.

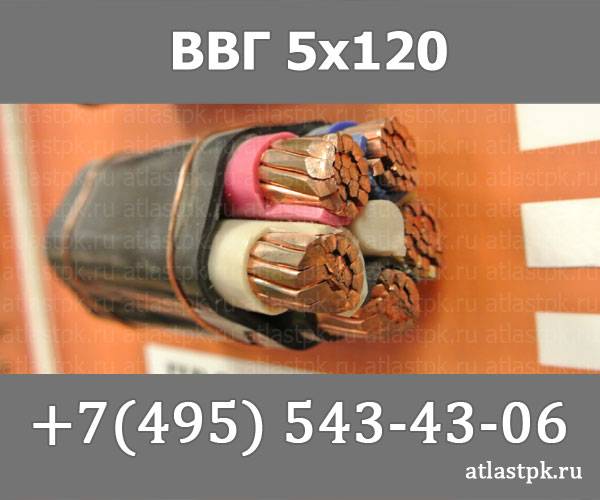

Сечение и количество жил

Сечение жил кабеля ВВГ любой марки может быть от 1,5 мм² до 240 мм². В продаже обычно находятся проводники с жилами до 35 мм², остальные, более крупные размеры надо заказывать.

Как уже говорили, бывают кабели ВВГ с 2, 3, 4 и 5 жилами. Количество жил прописывается сразу после аббревиатуры: ВВГ 2 х 3,5; ВВГнг 4 х 4 и т.д. Первая цифра и есть количество жил, вторая — сечение проводника.

Примерный ассортимент кабелей ВВГ

Могут быть кабели ВВГ с проводниками «нейтрали» и » заземления». Причем есть варианты, в которых защитные провода идут такого же сечения, есть — с меньшим диаметром (для экономии меди и более низкой стоимости). Чаще всего меньшего размера делают «земляной» проводник, в некоторых вариантах немного меньше делают и «нейтраль». Если защитный проводник имеет меньший диаметр, его обозначают как +1. Например, ВВГнг 4 х 4,0+1 (читать как 4 провода сечением 4 мм² и 1 на шаг меньше 2,5 мм²). Такие варианты кабеля ВВГ тоже стандартизованы, их параметры приведены в таблице ниже.

Параметры кабелей ВВГ с жилами разного диаметра

Длительно допустимый ток

При подборе сечения кабеля более правильная методика — по максимальному току. В связи с этим нормируется такая характеристика как длительно допустимый ток. Он зависит от количества и сечения жил, а также от способа прокладки — открытой или закрытой.

Сечение жил	Длительно допустимы ток
	с двумя основными жилами	с тремя основными жилами	с четырьмя основными жилами
1,5 мм²	24 А	21 А	19 А
2,5 мм²	33 А	28 А	26 А
4 мм²	44 А	37 А	34 А
6 мм	56 А	49 А	45 А
10 мм	76 А	66 А	61 А
16 мм	101 А	87 А	81 А
25 мм	134 А	115 А	107 А
35 мм	208 А	177 А	165 А

Выпускаются две модификации кабелей ВВГ — с номинальным напряжением 0,66 кВт и 1 кВт.

Конструктивные особенности

Описание конструкции электрокабеля марки ввг нг ls дает гост 22483. Он включает в себя одно- двух- или многопроволочную токопроводящую жилу из меди. В качестве изоляционного материала применяется поливинилхлоридная композиция, характеризующаяся низким коэффициентом пожароопасности.

Кабели силовые ввгнг технические выпускаются как круглые, так и плоские. Токоведущих жил в проводе может быть максимально — 5. По форме они бывают круглыми и секторными. Жилы изолируют поливинилхлоридом в отличительной расцветке. Так, например, жила, отвечающая за ноль имеет покрытие голубого цвета, а заземление покрывают ПВХ композицией зеленовато-желтого цвета.

Токопроводящие жилы бывают 1-2 класса, скрученные, провод заполняется экструдированным ПВХ пластикатом, отличающимся низким дымо- и газовыделением. В двух- и трехжильных моделях применяют жилы одного сечения, в четырех- и пятижильных проводах одна жила имеет меньший размер.

Толщина пластиката должна быть не менее 0,3 мм, секторные жилы можно не заполнять внутренней оболочкой из пластиката, достаточно наложить внахлест полиэтилентерефталатную пленку или термоскрепленное полотно. Наружное покрытие выполняется из ПВХ композиции.

Основные параметры

Кабель ТППЭП

В зависимости от характера использования и условий эксплуатации выбирают кабель по наиболее подходящим параметрам. Они напрямую зависят от свойств и формы материала, из которого он изготовлен.

Одним из важнейших параметров описываемого материала является площадь поперечного сечения жилы. Формулы расчёта изображены на рисунке.

Формула расчёта площади поперечного сечения, где S – площадь поперечного сечения жилы проводника, N – количество проводников в жиле (для многожильных), D – диаметр провода, π – 3,14

От площади поперечного сечения зависят удельное сопротивление и, следовательно, предельное значение тока, при котором происходит нагрев проводника. Этот параметр обычно определяют для каждого кабеля индивидуально, так как различные производители могут использовать разные сорта меди. При выборе кабеля ориентируются на такой параметр, как длительно допустимый ток.

Модификации оболочки

Немаловажным параметром являются технические характеристики изоляции, особенности её свойств отражаются в названии товара, технической документации к нему.

От свойств материала оболочки зависят, в основном, температурные характеристики, а также прочность и химическая стойкость изоляции. Если оболочка изделия имеет отличие от стандартов по характеристике изоляции кабеля ввг, то это указывается в документации к нему.

Количество жил и форма кабеля

Кабель ввг п после всех буквенных аббревиатур имеет цифры. Первая, от 2 до 5, означает количество жил, вторая – дробная цифра означает площадь сечения в мм². Если после второй цифры есть знак + и ещё цифра, то это говорит о количестве проводов в жиле и про диаметр этих проводов. Например, описание ВВГнг 5×22+1,2 имеет обозначение, что он негорючий и имеет 5 жил, каждая из которых состоит из 22 проводов, площадью сечения каждого провода 1,2 мм².

У некоторых производителей для экономии меди и удешевления стоимости кабеля жилы могут иметь различное сечение. Нулевая жила, с синим цветом изоляции, имеет меньшую площадь, чем основной проводник (жёлто-зелёная жила), заземления – ещё тоньше. По стандарту соотношение площади сечения S указано в таблице.

Различие в диаметрах некоторых типов кабелей

Длительно допустимый ток

Выбирая необходимый материал, ориентируются на значение максимального тока, при котором будет он эксплуатироваться. Эта величина называется длительно допустимый ток нагрузки. Зависимость тока нагрузки от площади сечения и типа кабеля указана в таблице.

Зависимость максимального тока от S, мм

Выделенные синим и зелёным цветами поля содержат значения, рассчитанные из степенной зависимости по линии тренда графика в Excel.

Для четырёх или пятижильных кабелей, эксплуатируемых в трёхфазных сетях, значение тока рассчитывают так: для этого умножают величину, указанную для кабеля из 3 жил, на коэффициент 0,93.

Силовые кабели с изоляцией из сшитого полиэтилена (СПЭ) на напряжение 10 кВ

Типы кабелей:

АПвП ПвП

АПвПу ПвПу

АПвВ ПвВ

АПвВнг-LS ПвВнг-LS

Кабели с изоляцией из сшитого полиэтилена (СПЭ) на напряжение 10 кВ должны заменить морально устаревшие кабели с пропитанной бумажной изоляцией (БПИ).

Кабели с изоляцией из СПЭ имеют преимущества перед кабелями с БПИ: более высокую надежность в эксплуатации; меньшие расходы на реконструкцию и содержание кабельных линий; низкие диэлектрические потери (коэффициент диэлектрических потерь 0,001 вместо 0,008); большую пропускную способность за счет увеличения допустимой температуры нагрева жил: длительной (90 вместо 70 °С), при перегрузке (130 вместо 90 °С); при КЗ (250 вместо 200 °С); высокую стойкость к повреждениям; низкую допустимую температуру при прокладке без предварительного подогрева (–20 вместо 0 °С); низкое влагопоглощение; меньшие массу, диаметр и радиус изгиба, что облегчает прокладку на сложных трассах; возможность прокладки на трассах с неограниченной разностью уровней; более экологичный монтаж и эксплуатацию (отсутствие свинца, масла, битума).

Применяются для прокладки на трассах без ограничения разности уровней:
