Как измерить силу тока мультиметром - учимся правильно измерять ток по инструкции

Правила размещения щупов в мультиметре

На самом деле тут так же все предельно просто. Достаточно внимательно смотреть, что написано на самом приборе и понимать, что вы планируете измерять.

Итак черный щуп, независимо от того, что вы измеряете всегда вставляется в одно и то же гнездо, отмеченное надписью COM.

Черный измерительный щуп вставляется в разъем COM

А вот красный щуп уже будет менять свое положение в зависимости от измеряемого параметра. Итак, если планируется измерение напряжения, сопротивления или же необходима прозвонка диодов, то красный щуп вставляется в крайнее правое гнездо, которое обозначено символами «VΩ >/.»

Мультиметр с вставленными щупами в разъемы

Требуется измерить ток в миллиамперах? Тогда переставляем красный щуп в гнездо, подписанное как «mA» (предел измерения в таком положении щупов равен 200 миллиамперам).

Щупы вставленные для измерения тока до 200 мА

В некоторых комплектациях эти два гнезда объединяются в одно гнездо, которое называется «VΩmA». Пределы измерений такие же.

Размещение щупов на мультиметре DT-832

Если же вам требуется измерить ток до 10 Ампер, то необходимо переставить опять же красный щуп в гнездо подписанное как «А» (либо же 10ADC).

Щупы на мультиметре установлены для измерения тока до 10А

Возможно, у вас завалялся еще стрелочный вариант исполнения мультиметра. Так вот для домашнего использования вариант цифрового прибора гораздо более практичен и прост в восприятии. На табло вы сразу же видите готовый результат измерений и не требуется никаких дополнительных манипуляций для подсчета показаний.

Мультиметр со стрелочным табло

Итак, с органами управления мы с вами разобрались и теперь знаете, какое положение за что отвечает. Сейчас давайте приступим к непосредственным практическим опытам с мультиметром.

Особенности конструкции

Независимо от количества гнезд в мультиметре, любой из этих приборов имеет два типа выходов, которые обозначаются разными цветами. Общий выход (масса) окрашен в черный цвет и имеет обозначение либо «com», либо «–». Выход, предназначенный для измерений (потенциальный), имеет красный цвет. Для любого из измеряемых параметров электроцепи может быть свое гнездо.

Не стоит опасаться перепутать его с другими, поскольку каждое из этих гнезд обозначено соответствующей единицей.

Еще одним внешним элементом прибора является рукоятка для установки предела измерений, которая может вращаться по кругу. На цифровых мультиметрах этих пределов больше, чем на аналоговых, кроме того, в них могут быть включены дополнительные опции, например, звуковой сигнал и другие. Поскольку мы говорим о том, как с помощью тестера произвести измерение силы тока, речь пойдет о шкале с амперами.

Каждый мультиметр имеет свой максимальный предел по току, и при выборе электросети для тестирования, проверяемую силу тока в ней следует сопоставить с пределом, на который рассчитан прибор. Так, если сила тока, проходящего внутри электроцепи составляет 180 А, не рекомендуется проводить измерения при помощи мультиметра, рассчитанного на 20 А, поскольку единственным полученным результатом будет сгорание прибора сразу же после начала тестирования. Максимальный предел всегда указывается в паспорте мультиметра или на корпусе устройства.

Как проверить внутреннее сопротивление?

Для проверки внутреннего сопротивления стоит знать не только вольты, но и амперы. Поскольку мы уже бывалые в деле замеров, то сразу перейдем к действиям.

Берем галогеновую лампу в 60 Вт, которая потребляет 5 А. Если ампераж равен ста амперам, то потеря не может быть более 1 В. Это значит, что для 5 А показатель напряжения должен составлять 0,05 В.

Подключаем нашу лампу к батарее. После того как она засветилась, определяем напряжение на клеммах аккумулятора. Замеряем вольты, выключаем лампу, определяем напряжение повторно.

В итоге, если разница между значениями будет составлять не более 0,05 В, то наша батарея исправна. Если значение больше, значит сопротивление повысилось. Исходя из этого можно судить о состоянии АКБ.

Техника безопасности

Проверить силу тока просто. Достаточно подключить мультиметр, в соответствии с правилами эксплуатации. Необходимо соблюдение инструкции, чтобы не нарушать технику безопасности:

Подключение прибора проводят в обесточенном состоянии.
Предварительно осматривают изоляцию на проводах. При длительном сроке службы, нарушается ее целостность. Есть вероятность получить удар тока.
Мерить амперы нужно только в резиновых перчатках.
Запрещены замеры в помещении, где повышенная влажность. У влаги высокая электрическая проводимость. Риск поражения возрастает в несколько раз.
Того, кто пострадал от удара током, независимо от его мощности, нужно срочно доставить в ближайший медицинский пункт. Запрещено работать с электричеством в одиночестве. При внештатной ситуации напарник может вызвать скорую.
Категорически запрещено работать с аппаратами, которые искрят, сломаны, когда подключены к аналоговым источникам питания, например, к аккумулятору, батарейкам или блоку питания. Все это может привести к удару током. Не слишком сильному, но способному нанести вред нервной системе и сердцу человека.
Запрещено пользоваться мультиметром после удара, точно также, как и склеивать его скотчем, изоляционной лентой. Лучше воспользоваться новым устройством или доверить его мастеру для ремонта и тестирования на предмет пригодности.

После использования мультиметрового прибора, кабели, которые были разрезаны соединяют при обесточенной цепи.

Мультиметр — это прибор, без которого просто невозможно обойтись в бытовых условиях и других областях. Имея даже самые минимальные знания по его работе, можно починить приборы. Зная показания, несложно определить их непригодность.

Как проверить амперы мультиметром, знает каждый электрик. Это прибор, который функционирует, как вольтметр и другие подобные устройства. С помощью такой техники можно измерять такие показатели, как постоянного напряжения, переменного напряжения, силы тока, мощности сопротивления, работоспособности диодов, пригодность к эксплуатации транзистора, частоты передачи сигнала.

Замер различных устройств

Наиболее часто сила электрического тока тестируется в розетках, аккумуляторах и зарядных устройствах. Рассмотрим некоторые аспекты при подключении и измерениях.

Розетка

Первое, что следует учитывать при замерах в розетке, – это наличие переходного прибора в цепочке между розеткой и мультиметром. Подсоединение мультиметра без разгрузочных электронных устройств приведет к простому локальному ЧП

Не уделив внимание этому моменту, вы рискуете сжечь тестер. Подключите к тестируемой точке какое-нибудь устройство, создав цепь из трех элементов

Для получения результата достаточно десяти секунд. Затягивать на большее время не рекомендуется из всё тех же соображений безопасности.

Аккумулятор

Чтобы замерить силу тока мультиметром, установите предельно допустимую величину на измерителе. Дальше прицепляем щуп с черным кабелем к «минусу», с красным кабелем к «плюсу». Чтобы последствия подобных тестов не повлияли на работу источника в дальнейшем, щупы мгновенно нужно убирать после успешной проверки.

Зарядное устройство

Для замера силы тока прокрутите селектор на тестере в сектор А, и поставьте его на предельную величину перед проведением замеров зарядного устройства. Один из щупов присоединяете к проводу, идущему к зарядке, на месте разрыва. Тестер можно легко сжечь, если проводить замеры больше 15-20 секунд.

Инструкция по эксплуатации

Далее будет дана пошаговая инструкция по использованию всех функциональных возможностей мультиметра

Перед началом работы, важно проверить целостность корпуса устройства, его проводных щупов

Постоянное напряжение

Для замера постоянного напряжения в цепи, необходимо перевести переключатель в положение «DCV» с установкой номинала 500 В. Далее:

Вставить красный проводной щуп в гнездо красного цвета «V, Ω, мА».
Черный щуп в гнездо «COM».
Подсоединить щупы к источнику постоянного напряжения.

Если замер проведен с изменением полярности, на дисплее высветиться значок «-». Запрещено устанавливать минимальное напряжение на приборе, во избежание перегрузки.

Переменное напряжение

Для замера переменного напряжения, положение щупов остается прежним. Прибор необходимо перевести в положение «АС V». При этом номинал напряжения должен быть выше 100В.

Красный щуп подключить к «+».
Черный к «–».

Изменение полярности высветиться на экране значком «–».

Постоянный ток

Замер производится по тому же принципу, что с постоянным напряжением. Для проверки токов свыше 380В, красный щуп подключается к коричневому гнезду «10 А». Переключатель переводится на положение «DCV». Замер производится аналогично проверке постоянного напряжения.

Сопротивление

При замере сопротивления необходимо полностью обесточить проверяемую схему, дождаться разрядки конденсаторов, иных радиодеталей. Далее:

Красный щуп подключить к разъему «V, Ω, мА».
Черный в гнездо «COM».
Перевести переключатель на положение «Ω».

Цифровые показания на дисплее будут свидетельствовать об исправности деталей или схемы, «0» о разрыве цепи.

Тест диода

Для проверки целостности диодов, в приборе есть отдельная функция. Необходимо:

Установить переключатель в положение «VD» или на значок диода.
Красный щуп вставить в гнездо «V, Ω, мА».
Черный в «COM».

Замер производится с четким соблюдением полярности. Красный щуп соединяется с анодом, черный с катодом детали. На исправность укажут цифровые показания падения напряжения. Если во время замера была изменена полярность, дисплей покажет значение «1».

Тест транзистора

Для этого замера, измерительные щупы не понадобятся. Диагностика целостности детали проводится через гнездо «hFE». Далее необходимо:

Перевести переключатель в положение «hFE».
Определить полярность детали.
Выводы тестируемого элемента вставить в гнездо, при соответствии с полярностью «NPN» или «PNP».

Мультиметр произведет замер через базу, коллектор и эмиттер детали, показав номинальное выходное напряжение.

Прозвонка

Мультиметр цифровой M830B способен определять целостность цепи путем прогона постоянного напряжения от батареи 9 В. Положение щупов в гнездах прибора не меняется. Для тестирования необходимо:

Установить переключатель на положение, показанное ниже.
Щупы подключить к началу и концу схемы.

При целой цепи показания прибора будут близки к 0. В случае повреждения цепи на экране высветится цифра 1.

Часто, по причине ошибки пользователя, прибор приходит в негодность. В основном выгорает плавкий предохранитель. Его несложно найти и заменить. Принципиальная схема мультиметра прилагается.

Как измерить силу тока мультиметром на аккумуляторе

Любая машина имеет своё минимальное количество утечки тока, которое варьируется, в амперах, от 0,01 до 0,08. Для начала стоит разобраться с причинами утечки тока в автомобиле. Одной из них может быть то, что владелец просто забыл выключить световые приборы, например.

Существуют автомобили, в которые встроена дурная заводская задумка. Таковой можно считать стекольный обогрев, который ведёт свою цепочку питания, минуя замок зажигания. Не забываем про детей, которые так любят посидеть на водительском сиденье, покрутив различные рычаги приборов.

Второй глобальной причиной может быть неправильное подключение. Так, в период глобального интереса автолюбителей к музыке и магнитолам заряд батареи таял на глазах. Происходило это потому, что установщики не умели правильно подключать приборы. Один проводок зажигания, пропущенный через замок зажигания, делал своё дело. Если вам установили противоугонную систему, а наутро вы обнаружили пустой аккумулятор, то и гадать нечего.

Ещё советуем не оставлять регистраторы, радары и прочие приборы в прикуривателях и розетках. Не все машины обеспечивают их при неработающем зажигании.

Для того чтобы определить утечку тока, необходимо выполнить некоторые действия. Итак, открыв капот, открутите клемму с минусом от аккумулятора. Далее, сняв её, устанавливайте мультиметр в режим ампеража. В разрыв промеж клеммой и контактом АКБ поместите щуп. На табло появляются цифры, которые отражают величину утечки. Если вы видите показания в мА, то можете быть спокойны. Если же измерения представлены в амперах, то поспешите принять определённые меры.

С помощью подручных средств

Прозвонка проводов мультиметром не является единственно возможным вариантом их тестирования на целостность или обрыв. Убедиться в исправности любого линейного проводника можно и без помощи этого универсального прибора.

Для проведения такой проверки потребуются:

обычная батарейка питания (лучше всего квадратная на 4,5 Вольта);
электрическая лампочка на 3,5 Вольта, посредством которой проверяется (контролируется) исследуемый линейный участок провода;
пара соединительных проводов и коннектор захватывающего типа (так называемый «крокодил»).

После подготовки всех необходимых элементов на их основе собирается простейшая измерительная цепочка, состоящая из контрольной лампочки, батарейки и проверяемого проводника. При правильно собранной схеме и в случае исправности тестируемого участка контрольная лампочка будет загораться. Отсутствие свечения при всех исправных элементах схемы свидетельствует об обрыве в самом проводнике.

Обратите внимание! При испытаниях указанным способом используется тот же принцип, что и при проверке с помощью мультиметра, включенного в режим прозвонки

Виды мультиметров

Цифровой и аналоговый мультиметры

Есть два основных вида мультиметров – цифровые и аналоговые.

Аналоговые устройства являются более старыми моделями. Они оснащены шкалой со стрелкой. Показания определятся по этой стрелке, в чем главный недостаток подобного измерительного устройства. Стрелка не фиксируется на одном месте, поэтому при измерении будет погрешность. Также нужно следить за положением щупов. Основное преимущества стрелочных приборов – наглядность, когда стрелка двигается, видно сразу, какие изменения происходят с сигналом.

Цифровые или электронные измерительные устройства – это наиболее популярные приборы. Они практически вытеснили аналоговые мультиметры. Результат измерения выводится на экране в виде чисел. Цифровой тестер прост и удобен в применении, у него расширена функциональность, а доступная цена делает его еще более актуальным.

Важно отметить, что принцип работы аналогового и цифрового устройства одинаков.

Цифровые осциллографы относятся к профессиональным тестерам. Они имеют графический дисплей, на котором отображаются считанные характеристики с течением времени. Осциллографом может быть оснащено как аналоговое, так и цифровое устройство.

Существуют модели мультиметров, которые работают автоматически. В них нужно установить только вид измерения, границы прибор устанавливает сам. Также есть мультитестеры, связанные с компьютером. С их помощью производится измерение характеристик, а полученные данные отправляются на компьютер для последующего анализа и использования.

Для домашнего использования отлично подойдет недорогое устройство средней ценовой категории. Они обеспечивают точность показаний 1%. К недорогим и качественным приборам относятся DT 830, 831 и другие из этой линейки. По последней цифре определяется новизна модификации. В новых устройствах расширяется функционал.

Профессиональное оборудование имеет свои особенности. Мультиметры могут оснащаться водонепронецаемым корпусом для работы в условиях повышенной влажности. Также корпус может быть защищен от механических воздействий и вибраций. Имеется функция записи измерений, которая может потребоваться для дальнейшего анализа измерений, и построения графиков. Современные устройства могут взаимодействовать не только с компьютером, но и с планшетом или смартфоном через Bluetooth. Профессиональные мультиметры стоят дороже, поэтому используются специалистами в особых условиях.

Дополнительные возможности

Разобравшись, как правильно пользоваться мультиметром для вычисления основных величин, можно переходить к изучению дополнительных функций прибора. Самая востребованная из них — это определение целостности проводов с помощью так называемой прозвонки. Провести эту процедуру несложно. Сначала нужно поставить стрелку прибора на соответствующий режим — обычно он обозначен изображением динамика или звуковых волн. Затем подключить щупы (чёрный в нижнее гнездо, красный — в среднее) и расположить их по краям цепи. Если она целая, то устройство издаст звуковой сигнал.

Мультиметром также можно проверить исправность диода. Если у конкретной модели прибора не предусмотрено для таких целей отдельной функции, это можно сделать в режиме определения сопротивления или прозвонки. Чёрный щуп нужно подключить к отрицательному концу диода, а красный — к положительному. Сопротивление должно присутствовать только в одном из них. Если оно есть в обоих направления или отсутствует вообще, то диод несправен.

Сложнее дело обстоит с проверкой светодиода. Он начинает работать только при поступлении тока в определённом диапазоне напряжения, потому при обычной проверке значения могут не подойти. Для того чтобы достоверно проверить его, понадобиться мультиметр с разъёмом для подключения транзисторов. Включать светодиод нужно «плюсом» в отверстие C (collector) и «минусом» в E (emitter) на секции NPN и наоборот на PNP. Если он исправен, то начнёт светиться. Определить положительный и отрицательный электроды у светодиода можно по их длине — «минус» обычно короче, чем «плюс».

У некоторых мультиметров есть функция проверки ёмкости конденсатора. Её диапазоны бывают в значениях от 2 нФ до 20 мкФ, а принцип проведения измерений ничем не отличается от прочих. Если таковой нет, то косвенно проверить исправность этого устройства можно с помощью режима определения сопротивления. Предел измерения нужно выставить на 20—2000 кОм, а щупы подключить к конденсатору.

Если он работает, то сопротивление сначала будет на нуле, но затем начнёт медленно увеличиваться, пока не дойдёт до максимального значения, и прибор не покажет цифру «1». Однако, такой способ ненадёжен — он не показывает ёмкость устройства и не может определить, справиться ли конденсатор с напряжением.

Раз в год рекомендуется проверять на точность сам мультиметр. Для этого нужно измерить им сопротивление, ток и напряжение в калибровочных схемах, где это значение заранее известно. Делается такая процедура в лабораториях, но многие домашние мастера считают, что для работы с бытовыми электроприборами такая точность не нужна, и пренебрегают ею.

Как пользоваться мультиметром для измерения сопротивления

Щупы остаются в том же положении. Переключатель нужно перевести в отдел ОМ Ω. Свободные концы прикладываются к измеряемому элементу. Также нужно выставить пределы – если это значение неизвестно, переключатель устанавливается на максимальную шкалу.

Затем мультиметр проверяется – нужно соединить два щупа друг с другом. Если функция работает исправно, будет показано ноль на экране.

Здесь же можно проверить сопротивление катушки неизвестного номинала. В данном случае необязательно ставить максимальный предел, прибор поврежден не будет. Щупы нужно подключить к катушке. Если на дисплее высвечиваются нули, предел нужно понизить на одну позицию. Снова проводится тестирование, по необходимости предел уменьшается. Такая процедура производится до появления числа на дисплее. Это значение и будет являться номинальным сопротивлением компонента.

Для проверки диодов, транзисторов красный щуп устанавливается в V/Ω. Чтобы проверить диод, черный щуп нужно подключить к катоду (минус), а красный к аноду. На омметре появится значение прямого сопротивления диода. Если перепутать подключение щупов, на экране высветится единица. Если 1 появляется в обоих случаях – диод перегорел.

Транзистор проверяется в режиме hfe. Концы прибора соответственно вставляются в выходы В, Е, С, которые соответствуют базе, эмиттеру и коллектору. Когда транзистор будет вставлен, на приборе высветятся значения усиления транзистора.

Видео инструкции по работе с мультиметром:

Блок кнопок управления: задачи измерения

Располагается сразу под ЖК экраном. Названия кнопок и их функции собраны в таблицу.

Наименование кнопки	Функции
Range/Delete	Переключение диапазона ручного измерения/очистка информации с удалением данных из памяти.
Store	Сохраняет отображаемые данные в памяти прибора с показом символа Sto на дисплее. Длительное нажатие кнопки открывает меню для настройки параметров автоматического сохранения.
Recall	Просмотр данных из памяти.
Max/Min	При однократном нажатии выводятся минимальное и максимальное значение замеренной величины.Нажатие с удержанием запускает режим PeakHold, учитывающий пиковые значения силы тока и величины напряжения.
Hold	Одноразовое нажатие — удержание (фиксация) данных на экране.Двойное нажатие — возврат режима замеров по умолчанию (Esc).Нажатие с удержанием — переход в режим подсветки экрана.
Rel	Включает режим замера относительных значений.
Hz%	Нажатие с удержанием включает вход в меню настроек системы — режим Setup.Однократное нажатие переключает режимы измерения частоты с коэффициентом заполнения, а также позволяет выбрать направление в меню настроек.
Ok/Select/V.F.C. (Кнопка голубого цвета)	Однократное нажатие — включается выбор функций в настройках (режим Select). Нажатие с удержанием — режим замера с фильтрами низких частот.

Как пользоваться мультиметром?

Ниже приведена инструкция, благодаря которой можно понять, как пользоваться мультиметром? Главное преимущество цифрового мультиметра состоит в простоте и функционале.

С самого начала нужно выяснить, что именно можно померить этим устройством и какие индикаторы присутствуют на его передней части.

OFF — говорит о том, что прибор находится в выключенном положении;
ACV — говорит о переменном напряжении;
DCV — показывает постоянное напряжение сети;
DCA — постоянный ток;
Ω — этот раздел высчитывает сопротивление.

В правой нижней части находятся три больших гнезда для подсоединения щупов с проводами: красный и черный

Значит, для получения точного результата важно знать, в какую клемму какой щуп ставить. Главное, не забывать о том, что черный провод всегда вставляется в гнездо – СОМ, а красный провод пристраивается в одно из двух оставшихся гнезд

Для домашнего использования подойдет гнездо VΩmA. В этом положении можно замерить-прозвонить напряжение и силу тока до 200 мА. Но если надо замерить ток до 10А, то красный провод вставляется в гнездо 10асd. Главное не забывать о том, что эти три разъема самые важные во всем устройстве, и при неправильном подключении щупов в гнезда устройство быстро выйдет из строя. Рассмотрев главные обозначения на передней панели мультиметра, можно взяться за самое главное и простое измерение.

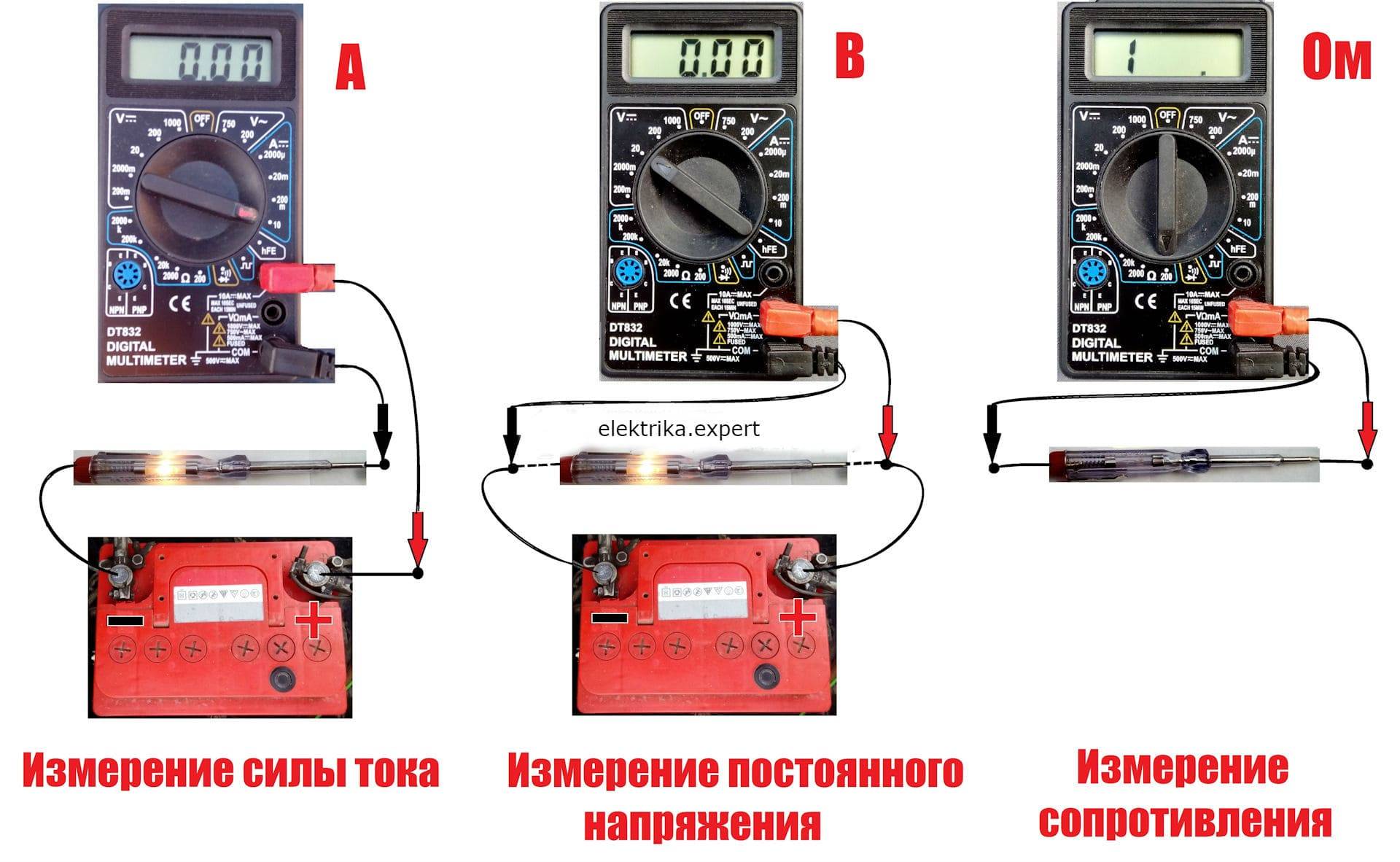

Как проверить напряжение?

Теперь следует разобраться в том, как проверить напряжение мультиметром. Для того, чтобы проверить прибор в действии, нужно иметь свободную розетку. Таким образом, черный шнур ранее находился в гнезде — СОМ, а красный в — VΩmA. Указатель на переключателе выставляется на сектор ACV и точку 750. Устанавливаем концы щупов в розетку и на дисплее наблюдаем значения в цифрах, которые покажут напряжение. Если появившаяся надпись ниже 200 В, значит, переключатель можно поставить на точку 200 для получения более точных параметров.

Для замера постоянного напряжения оставить щупы в прежних гнездах, а переключатель следует передвинуть к цифре требуемого замера. Посредством соединения к минусу черного щупа, а к плюсу красного значение на табло покажет плюс и цифры. Если же перед цифрами стоит отрицательное обозначение, это говорит о том, что красный провод находится на минусе, а черный на плюсе. Далее следует разобраться в более сложных измерениях.

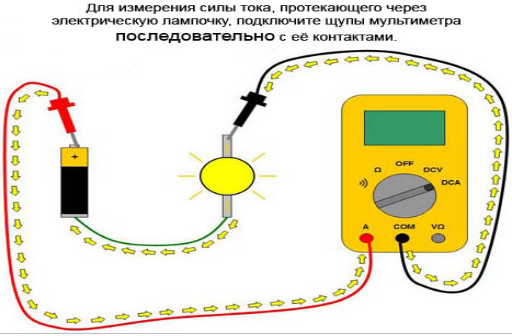

Как измерить ток?

Теперь можно приступить к замеру тока. В данном случае действия немного сложнее, но, так как тут разбирается вся инструкция, следует рассказать об этом параметре. Хотя, в бытовом пользовании это измерение проводится достаточно редко.

Для начала надо выяснить, какой ток следует замерить, постоянный или переменный? Определить диапазон: если он заведомо превышает показатель 200мА, то красный провод устанавливается в гнездо 10adc.

После всех произведенных манипуляций можно включать мультиметр и замерять ток. Если все приготовления были сделаны правильно, то мы увидим результат на экране и точные параметры потребляемого тока замеряемого прибора. Отключать мультиметр нужно только после того, как замеряемый прибор будет обесточен.

Замер сопротивления

Замер сопротивления — это самое простое и необходимое действие с мультиметром, которое можно увидеть в домашнем обиходе.

Дальше следует присоединить провода к элементу и посмотреть на табло, какое сопротивление он выдает. Если на экране высветятся символы OVER, это укажет на то, что установка слишком мала и нужно передвинуть флажок на одно деление выше.

«Прозвон»

Прозвон мультиметром так же является простой и требуемой манипуляцией в быту. При помощи этого функционала можно узнать, цел ли провод. Если мультиметр издает звук при подсоединении к концам одного провода щупов, а на табло нули, значит, проверяемый провод в исправности.

Установка режима измерения

После установки щупов переведите переключатель мультиметра на подходящий диапазон. Если измеряется напряжение в розетке, выбирайте пороговое значение в 750 ACV, если, к примеру, автомобильного аккумулятора — 20 или 200 DCV.

Всегда необходимо устанавливать предел измерения выше предполагаемого напряжения на источнике питания. Иначе вы рискуете сжечь прибор.

Есть правило: вольтаж измеряется путем параллельного подключения мультиметра, (тогда как сила тока — последовательно с нагрузкой). На практике это значит, что для того, чтобы померить напряжение в розетке, необходимо просто вставить в нее оба щупа мультиметра, каждый в свое гнездо. Где ноль, где фаза — не имеет значения.

Прибор показывает напряжение в тех пределах, на которые он отрегулирован. Таким образом, если выставить верхний порог в 750 В — увидите на экране значение в диапазоне 210-230 В. Или меньше, или больше, если скачок напряжения очень велик, но выше 750 В он подняться не может. Но если выставить порог в 200 В, то при фактической величине напряжения выше этой границы на экране появится цифра 1.

Учтите, что ровно 220 В в бытовой розетке бывает не всегда. Допустимы отклонения плюс-минус 10-15 В. Проверка трехфазной линии осуществляется контактом двух щупов мультиметра с двумя шинами. Между ними должно быть 380 В, между одной шиной и землей будет 220 В (плюс-минус 15).

Правила безопасности

Теоретически режим вольтметра ограничен максимумом в 2 кВ – дисплей показал бы значение в 750-1999 В. Но на практике предел по постоянному току ограничен в 1 кВ. По переменному же току этот максимум составляет 750 В. Провода мультиметра, особенно дешёвого, вряд ли выдержат тысячу и более вольт: ток «просочится» наружу через ослабленную изоляцию. Ни в коем случае не превышайте значения по напряжению, указанные на тестере.

Некоторые новички могут додуматься «измерить ток в сетевой розетке». Использование мультиметра, переведённого в режим «10 А» и подключаемого параллельно, недопустимо. Он сразу же сгорит – шунт не содержит предохранителя, который защитил бы входные цепи от повреждения. Весь заряд придётся на них, они легко повреждаются током более 20 А. Сгоревшая плата мультиметра восстановлению не подлежит. Человек же получит ожоги рук при расплавлении проводов на щупах. Сеть в частном доме или квартире отключится на автомате защиты, установленном в электрощитке. Не повторяйте этот эксперимент.

Нельзя работать с токами в мощных цепях (например, в автомобиле) с мультиметром. Для токов в десятки и сотни ампер воспользуйтесь более мощным замерителем. В таких цепях этот же мультиметр применяется лишь в режиме вольтметра, подключённого параллельно уже знакомому низкоомному резистору или мощному шунту с токовыми клещами. При работе в сетях с напряжением 110, 127, 220 и 380 вольт не забывайте о диэлектрических перчатках, инструментах с изолированными ручками, защитных очках и спецодежде. Особенно это актуально при работе в электроцепях, где отключить подачу напряжения сейчас невозможно. Категорически запрещено работать с мультиметром в отсеках трансформаторных подстанций и машинных отделений с напряжением более 1 кВ – это гарантированно сожжёт прибор, а мастер, возможно, получит ожог.

О том, как пользоваться мультиметром, смотрите в следующем видео.

Правила пользования прозвонкой

Единственное правило, которое необходимо запомнить, проводить процесс прозвонки разрешается только в полностью обесточенной цепи.

Вам это будет интересно Особенности индикатора напряжения

Обратите внимание! Если проверять провода под напряжением, можно получить удар током, а в некоторых случаях вызвать пожар. Ниже подробно описано как как проверить провод мультиметром и без него

Ниже подробно описано как как проверить провод мультиметром и без него.

Как правильно прозвонить провода (мультиметром и без приборов)

Поэтапный процесс работы:

перед началом работы необходимо повернуть рукоятку мультиметра в нужное положение;
подсоединить концы щупов в необходимые гнёзда. Чёрный щуп в гнездо, указанное как СОМ (в некоторых случаях обозначается как «*» или точкой заземления), а красный — в гнездо, где стоит символ Ω (иногда указывается как R). Необходимо подчеркнуть, что символ Ω может быть нарисован как одиночно, так и в совокупности с обозначениями других знаков (V, mА). Такое расположение проводов, поможет придерживаться полярности при проведении будущих замеров;

Как подключать щупы

включить мультиметр. В основном для этого есть отдельная кнопка или работа может начинаться автоматически при повороте рукоятки в необходимое положение;
закрыть измерительные концы друг с другом. Если слышен сигнал, значит, устройство правильно работает;
взять тестируемый провод (заранее зачистить его от изоляции). Дотронуться измерительными щупами к оголённым местам кабеля;
в случае исправности прозвучит звук, а показания мультиметра будут нулевые или покажут на сопротивление. Если на экране будет указано 1 и не последует звуков, то значит, что проверенный кабель оборван.

Прозвонить провода можно и без применения мультиметра. Для работы понадобится:

Схема устройства с лампочкой

классическая батарейка питания (желательно брать квадратную на 4,5Вольт);
обычная лампочка на 4 Вольт, через нее диагностируется (контролируется) линейный участок кабеля;
пара соединительных кабелей и коннектор захватывающего вида.

После подготовки инструментов для работы, с их помощью необходимо собрать простую измерительную цепь. При, верно, собранной цепи и в случае исправности провода, лампа будет работать. Если на участке есть дефект, то лампочка не загорится.

Начинать измерения силы тока, особенно если нет представления о возможной его величине в цепи, следует с максимального диапазона мультитестера. При необходимости можно, переставив провод и последовательно снижая верхний предел, выйти на оптимальный.

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности

Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Что важно знать об опасности электрического тока

Электричество – это величайший помощник человечества. Но при неграмотном, беспечном или откровенно наплевательском отношении к соблюдению безопасности – карает мгновенно и беспощадно. Что необходимо накрепко запомнить об опасности электрического тока, прежде чем приступать к любым электромонтажным работам – читайте в специальной публикации нашего портала.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Как измерить силу тока мультиметром: учимся измерять ток по инструкции
