Как определить точку росы? Способы определения, формула, таблица, советы эксперта

Зачем и как учитывать точку росы при строительстве бани

Точка росы у жилого помещения стабильна и рассчитывается легче, чем значения в банных пространствах – там амплитуда температуры куда шире и активней

К тому же при расчете важно учитывать множество параметров – толщину стены, вид материала, плотность, влажность воздуха (разницу у пола и потолка), что в условиях изменяющихся значений сред практически невозможно

Если баня строится из массива, утеплять ее не рекомендовано – объект не считается жилым, имеет собственное отопление (печь, бойлер и прочее). К тому же достаточно естественной вентиляции материала – через древесные поры влага свободно выйдет на поверхность и испарится со временем, после прекращения подачи пара.

Несколько проблематичнее в плане расчетов станет баня с внутренней и/или внешней обшивкой – вагонкой, сайдингом. Под такие материалы, как правило, укладываются утепляющие маты или плиты. В этом случае правильным местом оседания конденсата считается точка на утеплителе, а не на обшивке или древесине стен и потолка. Однако, в особо холодные дни, сырость может смещаться в стену. Чтобы этого не произошло, необходим верный расчет точки росы, а также грамотно подобранный вид утеплителя.

К сожалению, правильно определить местоположение будущего конденсата на стенах бани сложно, ввиду нестабильности температур и многих факторов – сухой или влажный пар, металлическая или кирпичная печь и прочее

Поэтому рекомендовано обратить внимание на способы утепления, при которых нахождение точки росы заранее известно, а также правильно выбрать утеплитель

Зависимость нахождения точки росы

Рассмотрим 3 варианта брусовой бани:

Без утепления. Точка росы располагается ближе к наружной поверхности. С повышением температуры, пар свободно проходит сквозь стены и возвращается обратно в виде конденсата. Естественная вентиляция не дает задержаться влаге внутри стены, отчего они остаются сухими

Важно лишь правильно ухаживать за баней – своевременно проветривать, убирать листья веников, проводить профилактику по защите поверхностей от влаги и ее последствий. С внутренним утеплением. Точка росы находится на поверхности стены под утеплителем

Из-за малой пропускной способности пара, обеспечено гниение под уплотнительным материалом – необходима пароизоляция. Это повлечет за собой устройство многочисленных слоев и как итог, уменьшение внутреннего пространства

Точка росы находится на поверхности стены под утеплителем. Из-за малой пропускной способности пара, обеспечено гниение под уплотнительным материалом – необходима пароизоляция. Это повлечет за собой устройство многочисленных слоев и как итог, уменьшение внутреннего пространства.

С внешним утеплением. Единственно приемлемый вариант для бани. Точка росы будет находиться в утеплителе, а стена оставаться сухой

Важно позаботиться о достаточных вентиляционных каналах между обшивкой и слоями гидро-, тепло- и пароизоляции. Зазоры в несколько миллиметров вполне обеспечат нормальную циркуляцию сухого и влажного воздуха

Важно! Перепады температур – внутри и снаружи, способны двигать точку росы. Поэтому точного расчета для нестабильных значений, то есть указать определенный участок в толще стены – нельзя

Выбор наружного утеплителя

Для нормальной влаго- и терморегуляции важно усматривать 2 параметра утеплителя – его толщину и гигроскопичность. Толстый слой материала сделает испарение влаги долгим, а высокая гигроскопичность сводит на нет весь смысл утепления – из-за влаги сырье слеживается, образуются пустоты. Из этого вытекает, что ватные маты – не самый лучший внешний утеплитель для бани, хотя считается экологически чистым и негорючим

Если все-таки решено использовать базальтовые или стекловолоконные рулоны, то гидро- и пароизоляция крайне необходима. Оптимальным выбором станут стирольные плиты с их небольшой толщиной и отличной теплоемкостью. Они инертны к влаге, легки в монтаже и долговечны

Из этого вытекает, что ватные маты – не самый лучший внешний утеплитель для бани, хотя считается экологически чистым и негорючим. Если все-таки решено использовать базальтовые или стекловолоконные рулоны, то гидро- и пароизоляция крайне необходима. Оптимальным выбором станут стирольные плиты с их небольшой толщиной и отличной теплоемкостью. Они инертны к влаге, легки в монтаже и долговечны.

Теплоизоляционный материал

Для защиты зданий от тепловых потерь, высокой влажности и сдвига точки его утепляют теплоизоляционными материалами. Зимой утеплитель позволяет снизить затраты на отопление, а летом сохраняет прохладу внутри помещения. Каждое изделие имеет свои области применения и свойства. В строительстве используются экологичные и удобные для монтажа материалы. Под определенные условия подбирается изоляция нужного вида.

При правильном утеплении снаружи точка росы будет располагаться внутри утеплителя.

По форме материалы разделяются на:

• рулонные;
• листовые;
• сыпучие;
• единичные.

По структуре:

• волокно;
• ячейки;
• зернистые.

Сырье бывает органическим, неорганическим и смешанным.

Основные характеристики изоляционных материалов:

• теплопроводность;
• влагопоглощение;
• пористость;
• влажность;
• плотность;
• паропроницаемость;
• удельная теплоемкость;
• прочность и др.

Пеноплекс

Пеноплекс еще называют пенополистиролом. В отличие от пенного полистирола материал имеет большую плотность, меньше подвергается механическим повреждениям. Он почти не проводит пар из-за низкого коэффициента паропроницаемости. Однако относится к IV группе горючести (быстро воспламеняется).

Пеноплекс рекомендуется для наружного утепления стен.

Для утепления стен, террас, лоджий, балконов выпускают пеноплекс категории «комфорт». Коэффициент теплопроводности у него в 9 раз меньше, чем у минеральной ваты. Материал требует мало времени на нагрев помещения после охлаждения благодаря низкой теплоемкости. Температурный диапазон эксплуатации составляет -70…+70°C. Пеноплекс этого вида обладает не лучшей звукоизоляцией, имеет самую маленькую плотность и меньший предел прочности по сравнению с другими материалами.

Пласт пенополистирола шириной 2 см сохраняет тепло почти так же, как 40 см минеральной ваты или 37 см кладки кирпича.

Пенопласт

Пенопласт − это материал, отличающийся легкостью и плавучестью. Он устойчив к возгоранию, но под воздействием огня начинает плавиться. Материал прост в обработке, не подвергается заражению грибками и плесенью.

Пенопласт получается из вспененного полимерного сырья: полистирола, полиэтилена, поливинилхлорида или полиуретана. Он состоит из маленьких одинаковых шариков, которые скрепляются между собой. Для изоляции используют жесткий пенопласт, имеющий высокую плотность. Панели легко соединить с помощью каучукового или эпоксидного клея.

Для пенопласта не важен температурный диапазон, но материал подвержен механическим повреждениям.

В качестве теплоизоляции используют плиты толщиной 5 и 10 см. Но, несмотря на структуру, материал звукопроницаемый.

Пенопласт — это один из самых распространённых материалов для теплоизоляции дома.

Минеральная вата

Теплоизоляционный материал состоит из спрессованных волокон. В качестве сырья применяют стекло, базальт и шлак. Исходный материал плавят и вытягивают в волокна. Их длина составляет 2-60 мм. Воздушные поры матов заполняют примерно 95% всего объема. Изделие легко производится и имеет небольшую стоимость.

Благодаря своей пористости вата пропускает воздух и пар, сохраняя воздушный обмен. При этом она не горит и устойчива к влаге, обладает хорошей звукоизоляцией. Но материал имеет 2 недостатка:

• в составе содержит фенол;
• отлетающие кусочки ваты, попадая на кожу человека, вызывают зуд.

Плюсы пластиковых окон (точка росы)

• Шумоизоляция. Изготавливаемые нами оконные конструкции отлично защитят Ваше жилье от постороннего шума и непогоды. Наша продукция вынесет беспокойный и шумный мегаполис за пределы Вашего жилища.
• Прохладно летом. Благодаря специальному покрытию стеклопакет отражает 60% солнечной энергии, что на порядок лучше простых стекол и вполне сравнимо с защищающими от зноя жалюзи.
• Тепло зимой. Зимой оконные конструкции ПВХ успешно сохраняют тепло в квартире. Благодаря ним помещение охлаждается очень медленно.
• Экология и надежность. Наши ПВХ окна абсолютно безопасны для организма. Качественный профиль не вызывает никаких аллергических реакций, а детские защелки обеспечивают безопасность ребенка.

Профили из ПВХ

ПЛАСТИКОВЫЕ ПРОФИЛЬНЫЕ СИСТЕМЫ

KBE

EXPROF

REHAU

PLASWIN

Микроклимат и комфорт

А что такое точка росы для людей? Как они чувствуют себя при условиях, когда образуется конденсат? Здесь в первую очередь значение имеет относительная влажность. При достаточно высокой температуре и показателе насыщенности воздуха водяным паром людям кажется, что на улице или в помещении душно. Особенно хорошо это ощущают жители умеренного климатического пояса, приезжая летом в тропики или субтропики. При почти стопроцентной влажности точка росы практически совпадает с фактической температурой воздуха, и людям буквально становится нечем дышать, особенно если очень жарко. В таких условиях некоторые могут испытывать проблемы с сердечно-сосудистой системой, также можно получить тепловой удар, поэтому при резком ухудшении самочувствия необходимо обратиться к медикам.

Точка росы (синоним Температура точки росы) – температура, при которой воздух достигает состояния насыщения (по отношению к воде) при данном содержании водяного пара и неизменном давлении. При относительной влажности меньше 100% точка всегда ниже фактической температуры воздуха, разность этих температур тем больше, чем меньше относительная влажность, поэтому, чтобы довести температуру воздуха до точки росы, воздух нужно охладить. При насыщении, то есть при относительной влажности 100%, фактическая температура воздуха совпадает с точкой росы.

В метеорологии часто используют понятие дефицит точки росы (разность температур воздуха и точки росы). Образование осадков тесно связано со значением точки росы. Для экипажа ВС, пожалуй, главное значение точки росы, это возможность оценить вероятность обледенения в конкретной метеорологической обстановке. Например при одной и той же погоде и разных скоростях полёта, вероятность обледенения будет различной. В определённых областях планёра ВС, при обтекании потоком воздуха, образуются зоны пониженного давления (верхняя часть крыла, фронтальные части лопастей воздушных винтов и др.), что соответственно вызывает в них локальное понижение температуры воздуха (вспомним, как охлаждается, из-за падения давления, газовый баллончик при выпуске газа). А значит условия для обледенения на этих участках возникнут раньше. В полёте это можно контролировать по показаниям датчика температуры забортного воздуха, который продувается тем-же потоком, что и ВС. Уменьшение разницы температур точки росы и датчика, при достаточно высокой влажности и температуре воздуха, близкой к нулю, говорит о высокой вероятности обледенения. Отсюда вытекает, что при определённых условиях полёта, обледенение возможно вне облаков или тумана, и даже при небольшой положительной температуре воздуха.

Точкой росы при данном давлении называется температура, до которой должен охладиться воздух, чтобы содержащийся в нём водяной пар достиг состояния насыщения и начал конденсироваться в росу.

На приведённой диаграмме представлено максимальное содержание водяного пара в воздухе на уровне моря в зависимости от температуры. Чем выше температура, тем выше равновесное парциальное давление пара.

Точка росы определяет относительную влажность. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.

Формула для приблизительного расчёта точки росы в градусах Цельсия:

Влажность воздуха

В грамотном определении понятия “точка росы” есть еще один важный физический термин – изобарическое охлаждение воздуха. Немногие, смотря на лужи на подоконнике, образовавшиеся из скопившейся на стеклах влаги, вспомнят закон Гей-Лоссака – относительное изменение объема данной массы газа при неизменном давлении пропорционально изменению температуры. Хотя о влажности воздуха люди слышат ежедневно в прогнозе погоды. Количество водяного пара в окружающем воздухе, взятом в объеме 1 куб. м, называется абсолютной влажностью. А вот относительная влажность воздуха – это показатель соотношения количества водяного пара воздуха (исчисляется в процентах) к максимально возможному при имеющейся температуре. И именно при рассмотрении этой характеристики возникает понятие “точка росы”. Что это такое? Это температура, при которой водяной пар становится насыщенным и осаждается каплями воды при имеющемся давлении. Если прогноз погоды говорит о высокой относительной влажности воздуха, то температура точки росы будет приближаться к температуре окружающего воздуха.

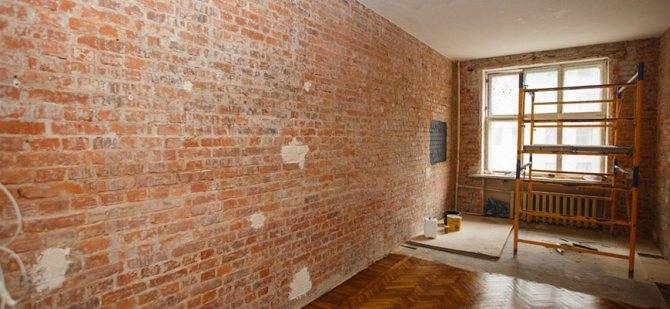

Когда можно или нельзя утеплять стены изнутри

Теперь разберем, когда можно утеплять стену изнутри, когда нельзя, от чего это зависит и как зависит. Что такое это «нельзя», какие это последствия.

Основное «можно или нельзя» заключается в том, что будет со стеной после утепления ее изнутри. Если стена будет сухая,- можно. Если стена будет сухая, и только при резком , неожиданном (которое случается раз в десяток лет) похолодании может подмокнуть,- можно пробовать утеплять изнутри (на усмотрение заказчика). Если стена стабильно мокрая весь зимний расчетный период (с обычной зимней температурой по региону),- утеплять изнутри нельзя. Как мы уже выяснили выше, эти последствия зависят от положения точки росы. А положение точки росы в стене можно посчитать, и тогда точно (ДО утепления) будет понятно, можно или нельзя изнутри утеплять конкретную стену.

Теперь немного рассуждений на тему что влияет на возможность утепления изнутри, и как влияет. Эта часть статьи вызвана вопросами читателей, такого характера: «Почему в соседней ветке читателю можно утеплить изнутри, а мне нельзя, ведь у нас с ним (дальше варианты) одинаковая планировка квартиры, или дома построены из одного материала, или один город проживания, или одинаковая толщина стены и тд.

Давайте разбираться. Как мы уже выяснили выше, последствия внутреннего утепления зависят от:

• точки росы (температуры выпадения конденсата);
• положения точки росы в стене до и после утепления.

В свою очередь, точка росы (температура) зависит от: влажности в помещении и температуры в помещении. А влажность в помещении зависит от:

• Режима проживания (постоянно или временно);
• Вентиляции (и притока, и вытяжки, достаточно ли их по расчету ).

А температура в помещении зависит от:

• Качества работы отопления;
• Степени утепленности остальных конструкций дома\ квартиры, кроме стен (потолка\крыши, окон, пола).

Положение точки росы зависит от:

• толщины и материала всех слоев стены;
• температуры внутри помещения. От чего она зависит – выяснили выше;
• температуры снаружи помещения. Она зависит от того, улица снаружи или другое помещение, а также от климатической зоны;
• влажности внутри помещения. От чего она зависит, выяснили выше;
• влажности снаружи помещения. Она зависит от того, улица снаружи или другое помещение (и от режима эксплуатации этого помещения), а также от климатической зоны.

Теперь, если собрать ВСЕ факторы влияния на точку росы и положение точки росы, мы получим список факторов влияния, которые надо принимать во внимание при решении вопроса «можно или нельзя в конкретной ситуации утеплить изнутри конкретную стену». Вот такой список этих факторов:

• режима проживания в помещении (постоянно или временно);
• вентиляции (и притока, и вытяжки, достаточно ли их по расчету);
• качества работы отопления в помещении;
• степени утепленности остальных конструкций дома\квартиры, кроме стен (потолка\крыши, окон, пола);
• толщина и материал всех слоев стены;
• температуры внутри помещения;
• влажности внутри помещения;
• температуры снаружи помещения;
• влажности снаружи помещения;
• климатической зоны;
• что находится за стеной, улица или другое помещение (его режим эксплуатации).

Становится ясно, что двух одинаковых ситуаций по утеплению изнутри может и не быть. Посмотрим, как (приблизительно, без конкретики) выглядит ситуация, когда утепление изнутри возможно:

• помещение постоянного проживания,
• вентиляция выполнена согласно норме (для этого помещения),
• отопление работает хорошо, и выполнено согласно норме,
• остальные конструкции утеплены согласно норме,
• стена, которую планируется утеплить,- толстая, и достаточно теплая. По расчету для нее дополнительного утепления, его не должно быть боле 50мм (пенопласт, вата, ЭППС). По сопротивлению теплопередаче стена «не дотягивает» до нормы 30 и меньше %.

Если совсем упростить, то получается так: чем теплее регион, чем лучше у Вас отопление и вентиляция, чем толще и теплее стена, тем более вероятно, что утеплить изнутри можно. Я думаю, понятно, что в каждом конкретном случае нужно рассматривать свои «входящие данные» и тогда принимать решение.

Все, что написано выше, создает впечатление, что случаев, когда внутреннее утепление возможно и не вредно,- совсем мало. Это действительно так. По нашему опыту, из 100 обратившихся с идеей внутреннего утепления, только 10 могут его делать без последствий. В остальных случаях нужно утеплять снаружи.

По материалам сайтов stomasterov.ru, econet.ua,kapitel-1.ru,bane.guru,

Чем чревато игнорирование выпадения конденсата в строительстве?

В зимний период, когда температура практически постоянно ниже нуля градусов, тёплый воздух внутри помещения, контактируя с любой холодной поверхностью, переохлаждается и выпадает на её поверхности в виде конденсата. Это происходит при условии, если температура соответствующей поверхности ниже точки росы, рассчитанной для данных температуры и влажности воздуха.

Если образование конденсата имеет место, стена находится во влажном состоянии практически всегда при пониженной температуре. Результатом этого становится образование плесени и развитие в ней самых разнообразных вредоносных микроорганизмов. Впоследствии они перемещаются в окружающий воздух, что приводит к различным заболеваниям жильцов, часто бывающих в помещении, в том числе и к астматическим расстройствам.

Кроме этого, дома, поражённые плесневыми и грибковыми колониями, крайне недолговечны. Разрушение здания неминуемо, и начнётся этот процесс именно с отсыревающих стен

Именно поэтому крайне важно произвести правильно все расчёты относительно точки росы ещё на этапе проектирования и строительства здания. Это позволит сделать правильный выбор относительно:

• толщины и материала стен;
• толщины и материала утеплителя;
• способа утепления стен (внутреннее либо наружное утепление);
• выбора системы вентилирования и отопления, которые смогут обеспечить оптимальный микроклимат в помещении (наилучшее соотношение относительной влажности воздуха и его температуры).

Расчет точки росы в стене можно произвести самостоятельно. При этом следует учитывать особенности климатического региона проживания, а также прочие приведённые ранее нюансы. Но всё-таки лучше обратиться в специализированные строительные организации, которые занимаются подобными расчётами на практике. Да и ответственность за правильность расчётов будет лежать не на клиенте, а на представителях организации.

Что делать, если значение определено неправильно?

Рассмотрим места, в которых возможно расположение точки росы в не утеплённой стене:

• Ближе к наружной поверхности стены. В этом случае появление точки росы в доме минимально, как правило, внутренняя стена остаётся сухой.
• Ближе к внутренней поверхности стены. В этом случае возможно появление конденсата при резком похолодании на улице.
• В самых редких случаях точка росы находится на внутренней стене здания. В этом случае избавиться от неё практически невозможно, и скорее всего стены в доме всю зиму будут немного влажными.

В этих случаях решить проблему можно добавив слои пароизоляции на стены. Это поможет удерживать водяные пары, и они не пройдут сквозь стены внутрь помещения, что предотвратит появление точки росы на стенах и потолке. Если климат слишком холодный и большую часть года температура держится больше чем минус 10 градусов, стоит рассмотреть вариант поступления нагретого воздуха в помещение в принудительном порядке. Сделать это можно при помощи теплообменника или нагревателя воздуха.

Видео: почему на стенах появляется конденсат и плесень

Важно правильно определить точку росу на этапе строительства. Это поможет грамотно утеплить стену и в дальнейшем избежать появления конденсата и плесени в доме

От чего зависит возникновение точки росы

Точка росы – физическое явление, которое существует в любом помещении

Важно правильно научиться ею управлять: не допускать перепадов температур, сквозняков, избыточной влажности помещения

Параметры влияющие на показатели точки росы:

• качество утепления дома, в том числе и межпанельных швов;
• адекватные и своевременные работы по снижению влажности в помещении, в случае её избыточности;
• технология, которая была использована при утеплении дома, в частности выбор правильной толщины теплоизолирующих материалов.

Ситуации, которые могут возникнуть:

Недостаточное утепление дома, в частности, тонкий теплоизолятор. В этом случае точка росы может влиять на возникновение конденсата, как внутри теплоизолятора, так и на внутренней поверхности стены.

Если у стены отсутствует утепление, то место расположения точки росы может быть таковым:

• смещена ближе к наружной поверхности стены – сооружение сухое;
• на внутренней стене – конструкция в морозное время мокрая;
• приблизительно среднее расположение в плоскости стены – внутренняя конструкция сухая, но при резком температурном перепаде может мокнуть.

Возникновение точки росы при разных вариантах утепления стен и без него

Для того, чтобы процесс стал более понятным, посмотрите это видео:

Watch this video on YouTube

Что это за зверь и с чем его едят?

Понятие

Итак, точка росы – это температурный показатель, при котором пар, имеющийся в воздушном пространстве, преобразуется в воду (создаётся конденсат). Как говорится: физика — 6-ой класс.

Вспомните простой пример — во всех инструкциях к бытовой электрической аппаратуре сказано: перед включением прибора, занесённого с холода в тёплую комнату, необходимо некоторое время перед включением в сеть. Это время нужно для того, чтобы конденсат, образовавшийся на электрических схемах и платах, испарился и не натворил короткого замыкания.

Размещение

Она напрямую зависит от влажности и температуры в комнате и за её пределами, то есть, на улице. Поскольку показатели не могут похвастаться постоянством, то и точка росы весьма капризная дама.

1. Если в комнате +20°С и 60% влажности, то плоскость стены с температурой поверхности +12°С уже «украсят» капельки водички.
2. Если в комнате +20°С и 40%, то на плоскости с +6°С появится конденсат.
3. Если в комнате +20°С и 80%, то плоскость стены в +16°С «украсят» капельки жидкости.

Кроме того, давайте рассмотрим, как меняется размещение чрезвычайно важного показателя в стене:

• без теплоизоляционного материала;
• с теплоизоляционным материалом внутри;
• с теплоизоляционным материалом снаружи.

Как исключить появление конденсата на стенах

С конденсатом в каркасном доме необходимо бороться всеми доступными способами. Современные технологии и материалы позволяют исключить подобный эффект на этапе строительства здания, сделать обслуживание дома легким и малозатратным, избежать дорогостоящего ремонта. Основными средствами, позволяющими минимизировать процесс конденсации влаги, считаются:

• Установка пароизолирующего слоя с внутренней стороны дома. В результате стены надежно защищены от теплого воздуха, насыщенного влагой.
• Вентиляция наружных стен предполагает осушение воздушных потоков, прошедших изнутри здания.
• Установка гидро- и ветрозащитной мембраны с внешней стороны дома, позволяющей увеличить качество отвода жидкости от стен.
• Использование утеплителя с высокими показателями отвода пара, а также имеющего достаточную толщину.

Выполнение указанных действий гарантирует долговечную эксплуатацию здания и отсутствие преждевременных ремонтных работ. При использовании качественных материалов для сооружения стен по типу слоеного пирога, каркасный дом становиться комфортным для проживания и не требует дополнительных расходов на содержание.

В противном случае наличие конденсата означает нарушения технологического процесса и использование материалов недостаточного уровня. Поэтому монтаж каркасного дома выполняется силами квалифицированных специалистов с безупречной репутацией, гарантирующих отсутствие подобных дефектов, надежность и износостойкость здания.

Вариации поведения точки росы

Положение плоскости с температурой насыщения зависит от наличия и способа применения утеплителя. Необходимо рассмотреть несколько случаев.

В неутепленных стенах

В этом варианте критическая точка всегда находится внутри конструкции.

Положение зависит от ее толщины и перепада между наружной и внутренней температурами:

1. Ближе к наружной поверхности. В этом случае стена со стороны помещения всегда сухая. Но наружный слой может постепенно разрушаться по причине замерзания воды. Это зависит от того, какое ее количество достигает участка с температурой превращения пара в росу.
2. Ближе к внутренней поверхности. При экстремальных похолоданиях стена внутри становится мокрой.
3. На поверхности со стороны помещения. Внутренняя поверхность конструкции не высыхает всю зиму. На мокрой стене развиваются колонии плесени, отравляющие воздух своими спорами.

В неутепленных стенах точка росы находится внутри конструкции. Сказанное не относится к каркасному дому, стены которого состоят из утеплителя и паронепроницаемой обшивки.

В утепленных снаружи стенах

В этом варианте критическая точка смещается в сторону улицы.

Она может располагаться:

1. В утеплителе. Это наилучший вариант. Влага в стене не конденсируется, поэтому конструкция служит весь положенный срок. Условием выноса точки конденсации пара за пределы основного материала является большая толщина теплоизолятора.
2. В стене. Данное положение наблюдается при недостаточной толщине утеплителя. Зона образования влаги может занимать любое положение (вплоть до внутренней поверхности).

Утеплитель должен превосходить основной материал стены по коэффициенту паропроницаемости. В противном случае влага будет накапливаться на границе между ними. Таким образом, нельзя утеплять пенопластом, коэффициент паропроницаемости которого составляет 0,05 мг/м*ч*Па, стены из кирпича (0,17) и газобетона (0,11-0,23).

В утепленных снаружи стенах критическая точка смещается в сторону улицы.

В утепленных изнутри стенах

Критическая точка смещается в сторону помещения. Возможные варианты:

1. В стене ближе к внутренней поверхности. Большую часть времени конструкция остается сухой, но в экстремальные холода намокает.
2. На внутренней поверхности основного материала. Влага не высыхает всю зиму.
3. В утеплителе. Конструкция всю зиму остается мокрой. В экстремальные холода намокает и теплоизолятор.

К внутреннему утеплению прибегают только в крайнем случае. Например, если наружной стороной стена выходит в шахту лифта. В других ситуациях теплоизолятор размещают извне, иначе срок службы конструкции сильно сокращается.

В утепленных изнутри стенах точка смещается в сторону помещения.

В пластиковых окнах

Металлопластиковые окна представляют собой паронепроницаемые изделия.

Поэтому имеются только 2 варианта температуры поверхности со стороны помещения:

1. Выше критической величины.
2. Ниже этого параметра.

Во втором случае окна «потеют».

Область применения понятия

Широко применяется этот термин в промышленном и гражданском строительстве. Необходимость определять эту величину возникает при утеплении стен помещения. Если пренебречь расчетом этого показателя, после работ по утеплению появятся проблемы. Один из вариантов – порча отделки стен за счёт оседающей влаги. Если же отделка терпима к воздействию воды, но капли конденсата будут выпадать на стенах, тоже ничего хорошего в этом нет. Влажная среда способствует развитию патогенных микроорганизмов, плесени.

Игнорирование точки росы может привести к крушению самолета

Используют эту величину и в лесном хозяйстве. Специалисты по охране леса от пожаров используют точку росы для вычисления класса пожарной опасности, который характеризует возможность возгорания лесных массивов. На основании этого проектируются защитные мероприятия.

Точка росы применяется в расчетах для планирования противопожарных мероприятий

В сельском хозяйстве, зная точку росы, определяют вероятность повреждения посевов неинфекционными болезнями (повреждениями, вызванными погодными условиями). При этом одна из задач селекции – вывести сорта культурных растений, способных конденсировать влагу из воздуха на своих вегетативных органах. Это позволит успешно заниматься сельским хозяйством в условиях малого выпадения осадков.

Размещение точки росы

Расчет точки росы

Существует несколько способов определения параметра.

По математической формуле

Применяют следующее выражение:

Tp=b((aT/b+T)+InRH)/a-((aT/b+T)+InRH), где

Тр — точка росы, °С;

Расчет точки росы происходит по математическим формулам.

A и b — безразмерные коэффициенты, равные 17,27 и 237,7 соответственно;

RH — относительная влажность воздуха в долях единицы;

Т — температура воздуха, °С;

Ln — натуральный логарифм.

Приведенная формула справедлива для значений Т=0…+60°С и атмосферного давления 762 мм. рт. ст.

Программы-калькуляторы

Специализированные приложения производят вычисления автоматически. Пользователю необходимо ввести исходные данные и нажать кнопку «Старт». Кроме числового результата, программы отображают графики зависимости влажности от степени нагретости воздуха. Такая форма представления информации является более наглядной.

С помощью онлайн-калькулятора

Вычислительные сервисы имеются на многих сайтах. Они избавляют пользователя от необходимости покупать и скачивать программу.

Онлайн-калькулятор есть на многих сайтах.

В специальные поля вводят данные:

• температуру воздуха;
• относительную влажность;
• атмосферное давление.

После нажатия кнопки «Вычислить» на экране отображается искомая величина.

Недостаток данного способа состоит в том, что изготовитель калькулятора в большинстве случаев неизвестен, поэтому результат может быть недостоверным.

Специальные инструменты

Существуют тепловизоры с функцией расчета точки росы. Объекты с такой и более низкой температурой помечаются на экране особым образом.

Гигрометр — измерительный прибор, предназначенный для определения влажности воздуха.

Влажность измеряют с помощью приборов:

1. Гигрометра. Электронное устройство удобно в пользовании, но вычисления производит с большой погрешностью.
2. Психрометра. Он состоит из 2 спиртовых термометров. Колбу одного обматывают влажной салфеткой. За счет испарения воды показания на нем будут ниже, чем на «сухом». Чем ниже влажность в помещении, тем активнее улетучивается жидкость. Значит, и разница в показаниях будет больше. Результат отыскивают в справочнике вручную. Определенная с помощью психрометра искомая точка является наиболее точной.

Таблицы

В интернете и специальной литературе публикуются таблицы со значениями точки образования росы для воздуха с разными параметрами.

Пример:

Температуравоздуха, °С	Температура насыщения в °С при влажности воздуха (в %)
30%	35%	40%	45%	50%	55%	60%	65%	70%	75%	80%	85%	90%	95%
-10	-23,2	-21,8	-20,4	-19	-17,8	-16,7	-15,8	-14,9	-14,1	-13,3	-12,6	-11,9	-10,6	-10
-5	-18,9	-17,2	-15,8	-14,5	-13,3	-11,9	-10,9	-10,2	-9,3	-8,8	-8,1	-7,7	-6,5	-5,8
-14,5	-12,8	-11,3	-9,9	-8,7	-7,5	-6,2	-5,3	-4,4	-3,5	-2,8	-2	-1,3	-0,7
+2	-12,8	-11	-9,5	-8,1	-6,8	-5,8	-4,7	-3,6	-2,6	-1,7	-1	-0,2	-0,6	1,3
+4	-11,3	-9,5	-7,9	-6,5	-4,9	-4	-3	-1,9	-1	0,8	1,6	2,4	3,2
+5	-10,5	-8,7	-7,3	-5,7	-4,3	-3,3	-2,2	-1,1	-0,1	0,7	1,6	2,5	3,3	4,1
+6	-9,5	-7,7	-6	-4,5	-3,3	-2,3	-1,1	-0,1	0,8	1,8	2,7	3,6	4,5	5,3
+7	-9	-7,2	-5,5	-4	-2,8	-1,5	-0,5	0,7	1,6	2,5	3,4	4,3	5,2	6,1
+8	-8,2	-6,3	-4,7	-3,3	-2,1	-0,9	0,3	1,3	2,3	3,4	4,5	5,4	6,2	7,1
+9	-7,5	-5,5	-3,9	-2,5	-1,2	1,2	2,4	3,4	4,5	5,5	6,4	7,3	8,2
+10	-6,7	-5,2	-3,2	-1,7	-0,3	0,8	2,2	3,2	4,4	5,5	6,4	7,3	8,2	9,1
+11	-6	-4	-2,4	-0,9	0,5	1,8	3	4,2	5,3	6,3	7,4	8,3	9,2	10,1
+12	-4,9	-3,3	-1,6	-0,1	1,6	2,8	4,1	5,2	6,3	7,5	8,6	9,5	10,4	11,7
+13	-4,3	-2,5	-0,7	0,7	2,2	3,6	5,2	6,4	7,5	8,4	9,5	10,5	11,5	12,3
+14	-3,7	-1,7	1,5	3	4,5	5,8	7	8,2	9,3	10,3	11,2	12,1	13,1
+15	-2,9	-1	0,8	2,4	4	5,5	6,7	8	9,2	10,2	11,2	12,2	13,1	14,1
+16	-2,1	-0,1	1,5	3,2	5	6,3	7,6	9	10,2	11,3	12,2	13,2	14,2	15,1
+17	-1,3	0,6	2,5	4,3	5,9	7,2	8,8	10	11,2	12,2	13,5	14,3	15,2	16,6
+18	-0,5	1,5	3,2	5,3	6,8	8,2	9,6	11	12,2	13,2	14,2	15,3	16,2	17,1
+19	0,3	2,2	4,2	6	7,7	9,2	10,5	11,7	13	14,2	15,2	16,3	17,2	18,1
+20	1	3,1	5,2	7	8,7	10,2	11,5	12,8	14	15,2	16,2	17,2	18,1	19,1
+21	1,8	4	6	7,9	9,5	11,1	12,4	13,5	15	16,2	17,2	18,1	19,1	20
+22	2,5	5	6,9	8,8	10,5	11,9	13,5	14,8	16	17	18	19	20	21
+23	3,5	5,7	7,8	9,8	11,5	12,9	14,3	15,7	16,9	18,1	19,1	20	21	22
+24	4,3	6,7	8,8	10,8	12,3	13,8	15,3	16,5	17,8	19	20,1	21,1	22	23
+25	5,2	7,5	9,7	11,5	13,1	14,7	16,2	17,5	18,8	20	21,1	22,1	23	24
+26	6	8,5	10,6	12,4	14,2	15,8	17,2	18,5	19,8	21	22,2	23,1	24,1	25,1
+27	6,9	9,5	11,4	13,3	15,2	16,5	18,1	19,5	20,7	21,9	23,1	24,1	25	26,1
+28	7,7	10,2	12,2	14,2	16	17,5	19	20,5	21,7	22,8	24	25,1	26,1	27
+29	8,7	11,1	13,1	15,1	16,8	18,5	19,9	21,3	22,5	22,8	25	26	27	28
+30	9,5	11,8	13,9	16	17,7	19,7	21,3	22,5	23,8	25	26,1	27,1	28,1	29
+32	11,2	13,8	16	17,9	19,7	21,4	22,8	24,3	25,6	26,7	28	29,2	30,2	31,1
+34	12,5	15,2	17,2	19,2	21,4	22,8	24,2	25,7	27	28,3	29,4	31,1	31,9	33
+36	14,6	17,1	19,4	21,5	23,2	25	26,3	28	29,3	30,7	31,8	32,8	34	35,1
+38	16,3	18,8	21,3	23,4	25,1	26,7	28,3	29,9	31,2	32,3	33,5	34,6	35,7	36,9
+40	17,9	20,6	22,6	25	26,9	28,7	30,3	31,7	33	34,3	35,6	36,8	38	39
