Как подключить розетку

Двойная розетка в один подрозетник

Так как в большинстве случаев замена одиночных розеток является частью мелкого ремонта, мы будем рассматривать пример, как подключить двойную розетку используя старый подрозетник либо оставшееся после него место, не будет необходимости в прокладке новой проводки и восстановлении поврежденного интерьера. Хотя косметический ремонт может потребоваться.

Демонтаж старой розетки

До начала работы с электропроводкой нужно позаботиться о своей безопасности. В первую очередь отключите питающие автоматы в квартирном щитке. Затем проверьте отсутствие напряжение на заменяемой розетке – используйте для этого индикаторную отвертку.

При самостоятельных действиях сразу демонтируется старая розетка. Для этого откручиваются ее крепежные винты, и снимается верхняя крышка. Далее отсоединяются провода и откручиваются крепежные лапки самого изделия в коробке.

Аналогично разбирается и розетка, подлежащая установке: ее лицевая панель осторожно отделяется от рабочей части

Установка нового подрозетника

У меня заранее установлен новый подрозетник фирмы Schneider Electric для внутренней установки с диаметром 68 мм. Пользуюсь ими достаточно давно, могу высказаться о них только хорошее — очень надежные и качественные.

К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки. Если у вас подрозетник старого образца или его вовсе нет, тогда лучше установить новый. Нормальный подрозетник — залог надежно зафиксированной и невыпадающей розетки.

Чтобы сам подрозетник был надежно зафиксирован в стене его необходимо прихватить на алебастр или шпаклевочную смесь.

Подготовка к подключению

Приступаем к разделки кабеля. Для снятия внешней изоляции я использую нож с пяткой от ШТОК. Некоторые новички могут подумать, чем больше запас провода, тем лучше (останется на будущее).

Длинные провода в коробке нам не нужны, иначе при установке механизма розетки он просто туда не влезет. Поэтому оставляем запас провода примерно 10 — 12 см.

Если провода от старой проводки остались короткие можно попробовать их нарастить. Кстати на эту тему есть отдельная статья, как удлинить провода в розетке.

Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.

Подключение проводов

Когда провода подготовлены, подключаем их на свои контакты. По цветовой маркировке расключение проводов в распределительной коробке выполнено таким образом, что фазный провод коричневого цвета, нулевой рабочий (ноль) синего цвета, заземляющий провод – желто-зеленого.

Ослабляем винты на клеммах для подключения, вставляем провода в контакт и хорошенько затягиваем винты с помощью отвертки.

На какую клемму подключать фазу или ноль особой разницы нет. Можно слева, можно справа. Я всегда подключаю фазный провод на правый контакт розетки. Главное не подключить их к одному контакту (шине) иначе произойдет короткое замыкание.

Заземляющий провод подключается к центральному контакту, расположенному на скобе. Рядом с этим контактом есть значок «ЗАЗЕМЛЕНИЕ».

Установка двойной розетки в подрозетник

Когда провода будут подключены можно приступать к укладке всего механизма в подрозетнике

Когда устанавливается двойная розетка в один подрозетник, важно сделать аккуратную укладку проводов в коробке

Нельзя допускать их попадание под крепежные лапки (иначе при их затягивании повредится изоляция). Я перед установкой сгибаю провода «гармошкой» и они отлично укладываются.

Затем розетка осторожно заглубляется вовнутрь и фиксируется саморезами или крепежными лапками, упирающимися в стенки подрозетника. Я использую первый вариант

Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу

Наконец ее суппорт соединяется саморезами с корпусом установочной коробки

Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки.

Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. При правильном монтаже розетки, она ляжет на стену вплотную, без зазора.

Пожалуйста, не забывайте, что розетка хоть и двойная ее нагрузочная способность при этом НЕ УВЕЛИЧИВАЕТСЯ в два раза. Питающий кабель и сама розетка рассчитаны на рабочий ток 16 Ампер. При подключении электроприборов это нужно учитывать.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Ремонт розеток

Розетки выходят из строя по двум причинам, из-за плохого контакта в месте крепления проводов электропроводки и ослабления пружинящих свойств латунных пластин гнезда. Проводники в месте контакта обычно обгорают по причине нарушения правил монтажа.

Когда контакт между проводом и контактом розетки или любого другого электрического прибора ухудшается, то при протекании большого тока, появляется тихий шипяще звенящий звук, который в тишине хорошо слышен. В таком случае нужно срочно делать электроприбору профилактику контактов. Такое я часто наблюдал в люстрах с мощными лампочками накаливания.

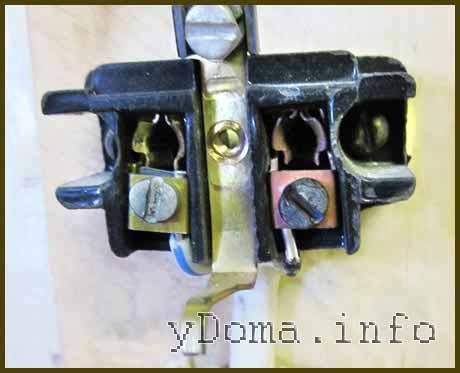

Вот наглядный пример тому. Алюминиевый провод без кольца на конце, был зажат между контактом и квадратной гайкой, без гровера. К сожалению, так все электрики и делают. Со временем контакт провода с контактом розетки ослаб, сопротивление увеличилось, стало выделяться дополнительное тепло, которое привело к обгоранию, как провода, так и контакта самой розетки. Левый контакт еще в порядке, а правый от перегрева покраснел, винт и гайка окислились и почернели.

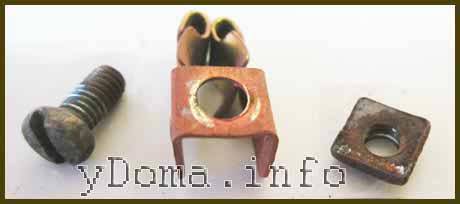

Латунный контакт розетки от перегрева потерял свои пружинящие свойства, следовательно, прижим со штырями вилки будет плохой. Пришлось менять пружинящий контакт розетки, делать кольца на концах проводов и ставить гроверы.

Еще розетка может выйти из строя по вине, вставленной в нее вилки из-за плохого контакта токоподводящего шнура со штырями в разборной вилке, и из-за применения вместо латунных штырей стальных. Некоторые китайские производители себе это позволяют. В таком случае штыри вилки сильно разогреваются и передают тепло, на латунные контакты розетки, разрушая их

Чтобы исключить выход из строя розетки по этой причине, достаточно сразу же после первого использования электроприбора соблюдая осторожность, чтобы не обжечься, прикоснуться к штырям вилки рукой. Если штыри вилки разогрелись до такой степени, что удержать на них руку невозможно, то в случае исправности розетки, вилку надо обязательно заменить на качественную

Если делать все, как я рекомендовал выше, то практически можно об этом виде отказа забыть. Латунные пластины гнезда розетки служат долго, но все же со временем теряют пружинящие свойства и деформируются. Их можно отремонтировать, придав первоначальную форму, если получится извлечь из основания розетки. В противном случае придется заменить розетку новой. В случае плохого контакта в розетке, поверхности сильно окисляются и ремонт, как правило, сводится к зачистке наждачной бумагой контактируемых плоскостей. Если винты и шайбы почернели, то их обязательно следует заменить новыми.

В запущенных случаях бывает, что основание или крышка розетки обугливается или деформируется, такая розетка ремонту не подлежит и требуется ее замена новой.

Плюсы и минусы такого способа подключения

Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.

Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов. Спасает розетки и провода то, что несколько мощных устройств в одну из них подключают достаточно редко – в основном это одно устройство на 1-2 кВт и несколько послабее.

Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.

С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.

Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.

Соблюдение техники безопасности при монтаже розеток

Правилами техники безопасности при подключении розеток не стоит пренебрегать, так как от их соблюдения зависит жизнь и здоровье:

Перед началом работ отключить подачу электроэнергии в помещении, где предстоит работать. Убедиться, что в сети отсутствует напряжение, используя индикаторный инструмент (индикаторную отвертку или мультиметр).
Провода в стене прокладываются строго вертикально или горизонтально относительно розеток. Это правило поможет избежать случайного попадания гвоздем в проводку, после того как она будет скрыта отделкой.
Для электромонтажных работ желательно использовать инструменты с резиновыми изолированными рукоятками.
Не использовать «скрутки» для удлинения провода, лучше вооружиться паяльником и сделать пайку как следует.

Устройство квартирной или домовой электросети

Чтобы разобраться, можно ли от выключателя провести розетку, нужно хорошо представлять себе строение домашней электрической сети. Понимание ее устройства определяет возможности внесения модификаций.

Главная схема квартирной электросети

Путь квартирной проводки начинается с входного щита, который запитывается от кабеля, идущего от внешней домовой электросети. Находится щитковое устройство в подъезде дома или у входной двери квартиры. Внутри находится выключатель-автомат, к которому и поступает питание от кабеля. В домах советской постройки, в которых давно не обновлялась электросеть, функции автоматического устройства выполняют рубильники. Кабели от щиткового выключателя направляются к электросчетчику и после – к каждому из автоматов, обслуживающих группу. Группы не коммуницируют друг с другом, а их число определяется тем, сколько в квартире нагрузок. Выделяться они могут по таким критериям, как удобство размещения или тип используемой нагрузки. Строгим правилом является разнесение приборов, располагающихся в жилых помещениях, и тех, что находятся в кухне и санузле, по разным групповым связкам. От каждого из автоматов кабели тянутся в распредкоробки (одну или несколько), к которым и подключаются квартирные переключатели света и розеточные гнезда. Данная конструкция оптимизирует обслуживание электросети и маскирует инженерные сети.

Подключение выключателей и розеток

Чтобы представлять, как правильно подключить розетку к выключателю или к сети, нужно вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с разными функциями. Для упрощения визуального определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).

При подключении розеточного гнезда используют кабели:

Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.

В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего надо вывести в коробку, обходя выключатель, к питающему кабелю.

Для удобства провода для розетки должны выступать на 50 – 80 мм. Чтобы будущая розетка стояла ровно, периодически пользуйтесь уровнем.

1. Сперва отметим карандашом место, где будет стоять розетка, предварительно поместив ее в коробку или специальное углубление (если Вы решили ставить розетку без коробки).

2. Аккуратно вытаскиваем провода, концы которых зачищаем от изоляции на 10 мм

Обратите внимание на то, что провода не должны переплетаться между собой

3. Мы рассматриваем подключение современной розетки с тремя жилами, одна из которых является заземлением, вторая – фазой, а третья – нулевым проводом.

Розетка с внутренним блоком имеет три клеммы. К этим трем клеммам и нужно подсоединить три жилы розетки.

4. Внутренний блок розетки на лицевой стороне имеет монтажные винты. Если поочередно вкручивать эти винты отверткой, то имеющиеся на розетке внешние лапки начнут разводиться и упираться в пластиковую коробку либо непосредственно в стену (смотря, что конкретно у Вас).

Таким образом прикрепляем внутренний блок согласно ранее сделанной разметке.

Внимание! Вкручивать монтажные винты на лицевой стороне внутреннего блока розетки следует поочередно, тогда вся конструкция будет закрепляться равномерно. Cовременные розетки все реже делают на основе вышеописанных фиксирующих лапок

В последнее время предпочтение отдают розеткам, корпус которых закрепляют на внутренней пластиковой коробке

Cовременные розетки все реже делают на основе вышеописанных фиксирующих лапок. В последнее время предпочтение отдают розеткам, корпус которых закрепляют на внутренней пластиковой коробке.

5. Все, что теперь нужно сделать – это защелкнуть защитную окантовку или корпус розетки, а также закрутить винтами, если они имеются.

Что такое интернет-розетка

Основное отличие интернет-розетки от обычной электрической заключается в том, что у неё имеется свой, уникальный разъём, к которому подходит специальный тип проводки, называемый витой парой. Он уникален тем, что содержит 8 отдельных медных проводов, свитых между собой в 4 пары. Благодаря такой системе подключения существующие электромагнитные помехи нивелируются, что обеспечивает в итоге высокую скорость передачи данных (до 1000 Мбит/сек).

Ответный разъём называется RJ-45/8p8c. Он насаживается на кабель при помощи специального инструмента, причём провода разъёма должны располагаться в строго определённом порядке.

Классификация интернет-розеток

IT-специалисты классифицируют интернет-розетки по отличительным чертам:

По количеству доступных разъёмов. Бывают одинарные, двойные, а также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, например, аудио-, USB-, HDMI- и другими).
По пропускной способности информационного канала. Они делятся по категориям:
- UTP 3 – до 100 Мбит/с;
- UTP 5e – до 1000 Мбит/с;
- UTP 6 – до 10 Гбит/с.
По способу установки. Как и в случае с электрическими розетками, существуют внутренние (механизм и контактная группа клемм углублены в стену) и накладные (механизм монтируется поверх стены).

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Как подключить настенную компьютерную розетку

Производители выпускают информационные розетки с подсказками. Их размещают внутри изделий. Они позволяют узнать, как подключить интернет кабель к розетке. Изготовители размещают внутри корпуса изделий цветную наклейку со схемой соединения проводов с клеммами по стандарту «А» и «B».

Чтобы в России выполнить подключение интернет розетки, используется схема «B». Для начала на стене закрепляется корпус таким образом, чтобы снизу можно было завести витую пару, а сверху подключить коннектор. Потом выполняют следующие действия:

С конца интернет-кабеля удаляется изоляция длиною примерно 50-70 мм. При этом нужно не повредить защитный слой на проводниках.
Витая пара заводится в пластиковый хомут и фиксируется, чтобы ниже крепежного элемента остались только разноцветные жилы. При этом закрепление кабеля выполняется по краю основной изоляции провода.
Разноцветные проводники подводятся к контактам-микроножам в соответствии со схемой подключения интернет розетки. Каждую из жил нужно постараться дотянуть до низа контакта. Если это удалось сделать, тогда раздастся щелчок. Такой звук означает, что проводник установлен правильно и у него прорезалась изоляция. Если щелчки не раздались, каждый разноцветный проводок принудительно опускается до низа контактного узла с помощью плоской отвертки. Можно также использовать не острую сторону ножа.
Торчащие концы подсоединенных проводников обрезаются.
Крышка интернет розетки надевается на закрепленное основание с подключенной контактной группой.

Подключение интернет розетки сможет осуществить даже неопытный человек. Работа обычно выполняется за несколько минут.
Короткая видео-инструкция:

https://youtube.com/watch?v=-IUIxHecw5E%3F

Розетки в гипсокартоне

Это одновременно скрытая и открытая проводка – к первой она относится так как проводов не видно, а во вторую категорию попадает потому, что провода не замурованы в стену и к ним можно добраться. Кроме стандартных инструментов (если только не устанавливается блок розеток) для монтажа понадобится стальная проволока. Порядок действий следующий:

Из стены извлекается розетка и подрозетник. К гипсокартону они прикручиваются, так что ломать ничего не придется.
Стальная проволока заводится в отверстие и просовывается в том направлении, где планируется установка новой розетки. На данном этапе надо просто убедиться, что между плитами гипсокартона, профилями и стеной есть промежуток, в который пройдет гофра с проводом (незащищенную от механических повреждений проводку внутри оставлять нельзя).
Если проволокой получается нащупать путь, то в нужном месте высверливается отверстие под новый подрозетник. К проволоке прикручивается прочная веревка и она вытаскивается назад.
Затем с помощью веревки между розетками протягивается гофра, в нее заводятся провода и подключаются.

Если протянуть проволоку между профилями не получается, то применяется более радикальное средство – откручивается лист гипсокартона, протягивается провод и прикручивается назад. Остается зашпаклевать разрушенные стыки и установить розетку. В некоторых случаях вместо того, чтобы откручивать целый лист, в гипсокартоне просто вырезают нужной формы отверстие (предварительно открутив крепежные шурупы), которое потом ставится на место и зашпаклевывается.

Как устроена электророзетка

Выделяются основные составные части:

Внешняя лицевая панель (служит для декорации и выбор цветового решения неограничен). Основание, которое может быть выполнено из керамики или термостойкого пластика. Металлическая рамка (на ней имеются специальные отверстия по периметру для надежной фиксации)

Контакты фазы и нуля, к которым подключаются жилы проводника (неважно, в какой из них будет подключена фаза, а в какой нуль, распространена маркировка проводов цветом, где синий — нуль, а белый — фаза). Контакт заземления (расположен посередине, предусмотрен не во всех моделях)

Клеммы для присоединения электропроводов.

Типы используемых заземлений

Основными выводами для питания электрической сети в квартире являются фаза и ноль. При этом существуют различные варианты подключения нулевого провода для защитного зануления или только в качестве обратного пути протекания тока. То же относится и к заземляющему PE проводу, который может либо иметь выделенную жилу в общей схеме, быть совмещенным или вообще отсутствовать.

Все отличия схем подключения оговариваются п.1.7.3 правил ПУЭ, поэтому для начала рассмотрите вариант, которым подключен весь дом и конкретно ваша квартира. Всего их выделяют шесть, но конкретная схема, примененная в вашем доме, закладывался еще на этапе строительства и монтажа электропроводки. Рассмотрите наиболее актуальные схемы электроснабжения для бытовых потребителей.

Система TN-C.

Особенностью системы TN-C является электроснабжение при помощи четырехпроводной схемы, в которой три провода отводятся для фазы, а четвертый выполняет одновременно роль нуля и защиты. Четвертый провод совмещает заземляющий проводник PE и нулевой N, из-за чего он получил название PEN проводника. При подключении заземления в квартире по такой схеме существует серьезная угроза человеческой жизни.

Рис. 1: пример аварийной ситуации в TN-C системе

Посмотрите на рисунок 1, как показано на примере, в случае обрыва совмещенного заземляющего проводника у всех владельцев квартир будет развиваться следующая ситуация:

Прекратят работать электроприборы – из-за отсутствия рабочего нуля прервется цепь протекания электротока (исключение составят лишь те приборы, которые питаются фазным напряжением без использования нуля);
Сами устройства будут находиться под потенциалом напряжения сети, так как цепь электрических приборов по-прежнему будет оставаться исправной;
На корпусе и металлических деталях приборов, заземляющих контактах розеток, в случае их соединения с совмещенной шиной заземления, будет находиться потенциал нулевого провода.

Как видите, применять такую систему для своей квартиры не только не эффективно, но и опасно для вашей жизни. Поэтому не стоит подключать заземление оборудования на один проводник с нулем. Следует отметить, что обеспечить защиту для квартиры посредством установки УЗО в такой системе невозможно, на что указывает п 1.7.80 ПУЭ. Полноценное заземление можно обеспечить только за счет перевода схемы на более современные TN-C-S или TN-S системы.

Система TN-C-S.

На практике схема TN-C-S представляет собой современное развитие предыдущей TN-C системы. Как и предыдущий вариант, в ней от питающей подстанции к потребителю выдается четыре линии, из которых три отведены для фазных проводов, а четвертый под совмещенный PEN проводник. Но, на определенном участке цепи выполняется разрыв PEN жилы, а из нее отдельно выделяется нулевой провод и заземление. Для последнего устанавливается отдельный заземляющий контур в месте раздела, обеспечивающий необходимую величину электрического сопротивления току растекания.

Рис. 2. Принципиальная схема подключения TN-C-S

Посмотрите на рисунок, здесь приведена принципиальная схема TN-C-S. От подстанции к дому проведен совмещенный PEN провод. Далее, возле дома обустраивается собственный контур заземления, от которого в дом заведена шина PE, а совмещенная шина используется только в качестве нулевого вывода. При этом нулевой проводник несет угрозу для оборудования из-за его совмещения до места разделения. Поэтому, чтобы избежать негативных последствий, в него необходимо включать УЗО.

Система TT.

Такая система наиболее распространена в отечественных сетях питания бытовых потребителей. Она характеризуется четырехпроводным электроснабжением, в котором три провода отводятся под фазы, а четвертый под глухозаземленный ноль.

Рис. 3: принципиальная схема подключения TT

Как видите на рисунке, защитное заземление в такой системе отсутствует, поэтому контур организовывается индивидуально для каждого дома или квартиры. После установки такого заземления от электрического щитка в квартире питание ведется трехжильным проводом (фаза, ноль и заземление).

В виду того, что для всех вышеприведенных вариантов отсутствует отдельный защитный проводник, оптимальным способом для каждого потребителя будет организация заземления в квартире самостоятельно. Самым эффективным способом является заземляющий контур, хоть общий, хоть индивидуальный.

Подготовительные работы

Если вы собираетесь установить розетку в квартире, начать следует с отключения питания. Некоторые люди полагают, что достаточно обесточить только цепь, на которой предстоит монтировать розетку, однако мы настоятельно рекомендуем вам отключить питание всех цепей в вашей квартире. Когда речь идет об электричестве, лучше проявить чрезмерную, чем недостаточную бдительность.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно без риска для здоровья и жизни прикасаться к ним.

Отключение электропитания.

Теперь необходимо очистить подрозетник от остатков краски, шпаклевки, прочего строительного мусора и пыли. Эта операция особенно важна, когда речь идет об установке розеток в новостройке.

Однако даже если вы заменяете старую розетку, следует заранее убедиться в нормальном состоянии подрозетника, чтобы при установке и выравнивании устройства не возникло проблем.

Подготовка места установки розетки.

На расположенном ниже изображении вы можете увидеть типичную розетку европейского стандарта с заземлением. Подобные розетки отличаются высокой степенью безопасности. Их устанавливают во всех новых домах в Германии и в большинстве стран ЕС.

Евророзетка (розетка стандарта CEE 7/4).

После того как вы купили новую розетку, ее придется разобрать с помощью отвертки. Это необходимо, поскольку вам предстоит подключать электрические провода к внутренней части розетки. С помощью отвертки открутите все винты, удерживающие пластмассовую крышку розетки.

Снятие крышки розетки.

В результате этой операции, вы должны получить две части – собственно саму розетку и ее крышку. Розетка нам понадобится на последующих стадиях, крышку же вы можете отложить на некоторое время в сторону.

Устройство розетки.

Когда запрещено подключать заземление к розеткам

Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.

Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:

Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
Наличие перемычки между нулевой и заземляющей линией.
Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.

Проводить подключение можно только после устранения дефектов в электропроводке.

Устройство розетки

Устройство электрической розетки

Розетка — это прибор, с помощью которого осуществляется коммутация потребителей энергии с электрической сетью. Изделия различного типа рассчитаны на напряжение 220 В, 380 В и силу тока до 25 А.

Состоит прибор из таких деталей:

коробка — предназначена для размещения внутренних частей и механизмов, их защиты от воздействия внешней среды;
корпус — служит для крепления и соединения составляющих;
клеммы — для присоединения проводов (клипсы или болты);
контакты (лепестки) — для контакта со штекером питающего кабеля;
прижимное устройство (лапки) — удерживают корпус в подрозетнике;
крышка — закрывает внутренности, выполняет декоративную функцию.
