Как подключить светодиодную ленту к компьютеру: процесс подключения к блоку питания

Возможные ошибки при подключении и их устранение

К основным причинам неисправности светодиодов относится использование некачественных изделий и блоков питания, а также неправильная установка и подключение ленты. Из-за совершения ошибок существенно сокращается срок эксплуатации осветительных устройств.

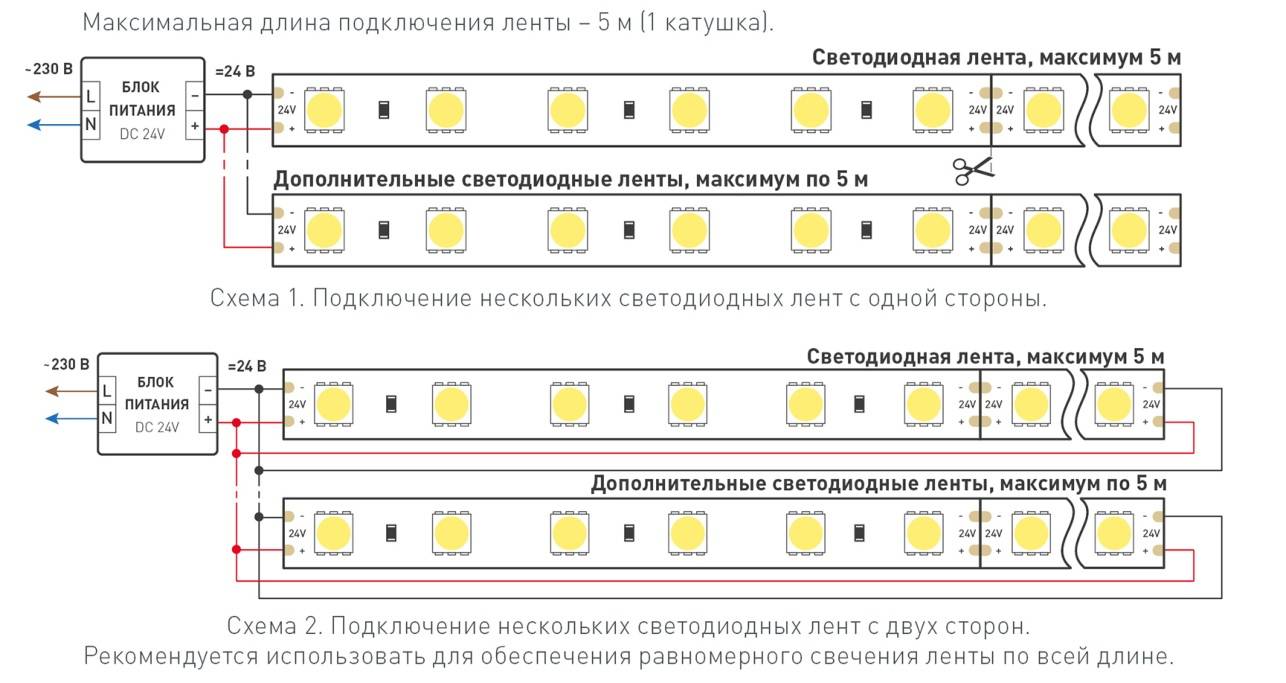

Ошибки при подключении ленты большой длины

При выполнении декоративного подключения осветительная лента может быть длиной 10 или даже 25 метров. На первый взгляд кажется, что можно подключить ее в последовательном порядке и всё готово. Однако это неправильные действия.

Цельный кусок ленты может быть длиной максимум в 5 метров, потому что предварительно рассчитано, что по её дорожкам может протекать ток определённой величины. При подключении ещё одного пятиметрового отрезка светодиодной ленты происходит существенное увеличение рассчитанной нагрузки на токопроводящие дорожки в первом куске. Такое подключение приводит к неравномерному свечению светодиодов и вызовет быстрое перегорание.

Для подсветки участков, длина которых превышает 5 метров, подключение ленточных кусков выполняется параллельно, для этого придётся воспользоваться длинным соединительным проводом (5 м и больше). Тогда ко второму отрезку передача тока будет осуществляться с помощью этого длинного провода, а не по дорожкам первого куска.

Светодиодные ленты подключают с одним или двумя блоками питания с помощью одностороннего или двустороннего подсоединения. К тому же при двустороннем монтаже мощность изделия обязательно должна превышать 9,6 Вт/м. Такое освещение будет дороже, потому что потребуется дополнительный кабель, однако это компенсируется качеством и более продолжительным сроком эксплуатации.

Монтаж ленты без профиля

Светодиодную ленту обязательно закрепляют к алюминиевому профилю, действующему как радиатор охлаждения. Во время работы от диодов исходит не только поток света, но и тепло, а если наступит перегрев, то произойдёт снижение их светоотдачи, потому что светодиоды будут деградировать и разрушаться.

В итоге получится, что вместо 5 лет службы ленты она в течение года выйдет из строя. Однако если будет присутствовать алюминиевый профиль, светодиоды будут функционировать в нормальном температурном режиме. Как выбрать и установить профиль, рассказывается тут.

Неправильный подбор блока питания

Важно запомнить, что мощность блока питания должна быть на 30% выше суммарной мощности подключённой с помощью него светодиодной ленты. Благодаря такому запасу мощности устройство сможет работать надёжно и долго

При установке блока питания с приблизительно равными параметрами мощности он будет работать на предельных возможностях, что приведёт к сокращению его ресурса.

Выполнить расчёт необходимой мощности блока питания совсем несложно. К примеру, при покупке 15-метровой ленты, если её мощность 4,8 Вт на 1 метр, размер суммарной мощности будет равен 4,8х15+72 В. Для этого потребуется блок питания с запасом мощности 30%, в итоге получается 93,6 Ватт.

Как рассчитать требуемую мощность блока питания, подробно рассказывается в видео ниже:

Самостоятельно изучив особенности подключения светодиодных лент, можно обеспечить любое рабочее или домашнее помещение эффективным и экономичным освещением. Главное – следовать простым правилам работы с электричеством и проведённым расчётам.

Управление подсветкой

При подключении светодиодной ленты к компьютеру нужно продумать, как она будет включаться и регулироваться. Если упустить этот момент, тот потом придется переделывать работу и добавлять в схему дополнительные элементы. Основные варианты такие:

Подключение напрямую без каких-либо дополнений. В этом случае свет будет загораться при запуске компьютера и гаснуть после выключения. Если используется разъем или USB-соединение, то можно отключить во время пользования ПК. Вариант простой, но не очень удобный.
Добавление в систему выключателя любого типа. Это может быть клавиша под столом, кнопка или переключатель, как на бра. Особых ограничений нет, подбирается то, что будет удобным и подойдет под конкретную ситуацию.
При использовании RGB, RGBW и RGBWW-лент обязательно добавление контроллера в схему, без него будет гореть только один или сразу все цвета и отрегулировать их не получится. Контроллер следует подбирать под конкретный тип ленты или же купить универсальную модель, в ней главное – изучить схему, чтобы правильно подключить оборудование

Важно найти место для контроллера, он не должен быть на виду, но и прятать его в труднодоступное место не нужно, корпусу надо охлаждаться, он нагревается при работе.
Если нужно регулировать яркость и цветовую температуру, стоит добавить в схему диммер. С помощью этого блока можно менять яркость, контрастность и оттенки, а также включать или выключать подсветку.
Некоторые производители материнских плат для компьютеров (например, GIGABYTE) добавляют специальное программное обеспечение, которое позволяет настраивать работу светодиодов

При подключении напрямую можно через программу в компьютере менять оттенки, яркость и настраивать подсветку максимально точно. Там же есть множество эффектов, которые делают освещение оригинальным.

Для однотонной подсветки достаточно простого выключателя.

Подключить светодиодную ленту на 12 В к компьютеру или ноутбуку несложно, если учитывать все рекомендации из обзора и подбирать характеристики в зависимости от целей и особенностей использования. Главное – продумать все заранее, определить точную длину, купить нужные материалы и приготовить инструмент. Соблюдать схему при подключении и надежно изолировать все соединения.

Разновидности

Их можно использовать как для соединения нескольких лент между собой.

Так и для подключения к источнику питания или контроллеру RGB (соединительно-запитывающие зажимы) с проводами на концах.

Коннекторы бывают 2-х pin-овые, под монохромную ленту или 4-х, 5-ти под ленты RGB и RGBW.

Виды коннекторов

1 of 4

Выпускаются также варианты для соединения светодиодных лент напряжением 220В. Они совершенно другой конструкции и не подойдут для моделей 12-24В.

виды коннекторов 220В

1 of 6

Преимущества коннекторов перед пайкой:

относительно небольшая стоимость

#td_uid_9_624aac4aad5ea .td-doubleSlider-2 .td-item1 {
background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/107-80×60.jpg) 0 0 no-repeat;
}
#td_uid_9_624aac4aad5ea .td-doubleSlider-2 .td-item2 {
background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/108-80×60.jpg) 0 0 no-repeat;
}
#td_uid_9_624aac4aad5ea .td-doubleSlider-2 .td-item3 {
background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/106-80×60.jpg) 0 0 no-repeat;
}

1 of 3

простота монтажа

отсутствие необходимости закупать флюсы, припои и т.п.

Основных недостатка три:

подверженность окислению

неспособность пропускать большие токи

потенциальное место пожара, из-за того, что пластик в них дешевый и не термостойкий

В первую очередь выбирайте их по ширине вашей ленты. Иначе можно прогадать с расстоянием между контактами. Например, один вид для SMD лент 3528 запросто может не подойти для SMD 2835 или SMD 5050.

ширина светодиодной ленты
ширина коннектора для светодиодной ленты

Самые распространенные модели идут с шириной 8мм и 10мм.

Для изготовления подсветки вам могут понадобиться 3 вида соединителей:

для непосредственного соединения ленты с лентой на прямых участках

для соединения строго под углом в 90 градусов

для соединения под любым произвольным углом

Некоторые просто пытаются согнуть саму ленту, без всяких переходников. Однако делать этого нельзя. Радиус ее продольного изгиба должен быть не более 2см.

И уже тем более недопустимы ее поперечные искривления. Вот последствия таких изгибов:

По принципу подключения они также делятся на 3 вида:

просто прижимные

прижимной коннектор
прижимной коннектор

с защелкой, фиксирующей верхнюю крышку

прокалывающие

Инструкция по подключению

Перед тем, как заниматься монтажом светодиодной ленты, стоит знать, что каждое освещение потребует своей мощности. На этот параметр влияет количество светодиодов, которые приходятся на 1 погонный метр. Соответственно, чем их больше, тем больше понадобиться энергии.

подключение одноцветной ленты

Чтобы подключить одноцветную ленту, необходимо выполнить следующие действия:

Если есть необходимость, сначала полосы делят на отрезки. На ленте есть пометки, которые указывают о разрешенных разрезах. Если им не следовать, то можно повредить контакты. Поэтому стоит заранее измерить площадь поверхности, которой требуется освещение.

После того, как заготовки будут подготовлены, их переворачивают на изнаночную сторону, дабы была возможность снять покрытие с клейкой основы. Удаляются только первые 2 см и на этом же месте снимают прослойку клея.

Далее производится установка коннектора. Для этого вытягиваются контакты, а сам торец полосы вставляется в полученный разъем

После этого, края закрываются крышкой.

Важно проконтролировать полярность, для чего плюсы должны совпадать на обеих сторонах от коннектора. Перед тем, как устанавливать изделие, необходимо удостовериться в прочности соединений.

Далее приступают к подключению к электросети (220 В)

В первую очередь, выбирается место подключения, так как источник питания должен находиться максимально близко. После этого приступают к разделке кабеля. Края зачищаются от изоляции и спаиваются между собой. Места соединения должны иметь термоусадочные трубки, которые также прогреваются паяльником.

Следующим этапом идет соединение источника питания и светодиодной ленты. Тут 2 варианта – припаивать непосредственно провода к изделию или использовать коннектор. Ни в коем случае нельзя перегревать, поэтому температура паяльника должна рассчитываться очень аккуратно. Оптимальное значение – не более 200 – 250 градусов.

Питание можно подавать при помощи штатного выключателя, хотя можно организовать и отдельное устройство. Не рационально выводить отдельный подключатель именно под светодиодное освещение.

подключение RGB ленты

Что касается подключения RGB-ленты, то тут схема подключения практически аналогична с установкой монохромного варианта. НО! Если не использовать контролер, то потеряется возможность цветового эффекта. Поэтому такое устройство необходимо устанавливать в разрыве между блоком питания и самим изделием, подключая красный и черный провод блока к нему.

При этом, можно установить автоматическое регулирование цветов и яркости в освещении. При помощи дистанционного пульта управления, задается программа смены интенсивности освещения и чередования включения лампочек. Такой вариант часто используется в развлекательных заведениях.

параллельное подключение двух RGB лент

Если есть необходимость подключить более одной ленты RGB, то стоит использовать схему параллельного подключения. Но при этом стоит позаботиться об усилителях. Данное устройство соединяют с первым отрезком, после чего поочередно идет подключение каждого последующего элемента.

Что касается блока питания, то можно всю схему соединить в одном блоке питания. Единственное, в этом случае необходимо устройство несколько большей мощности, так на него будет приходится большее напряжение..

Стоит сказать, что современные производители LED-лент обычно комплектуют свои изделия подходящей моделью блока питания и контроллера. И это уже не говоря о том, что есть защита от ошибочного сопоставления полярностей. Поэтому волноваться о том, что не удастся самостоятельно создать светодиодное освещение, не стоит. Главное перед покупкой, задать такие вопросы консультанту.

Характеристики

По своим характеристикам выпускаются разные виды лент:

1. Led и RGB Led, первые обычные с одним типом кристаллов способные светиться только одним тоном, цвет свечения их кристаллов белый, а устройства этого типа продаются с диапазоном свечения от холодного голубого до теплого желтого. Второй вид имеет три группы кристаллов, светящихся разным цветом – это цветные платы.
2. Как и обычные лампы накаливания, эти светильники также различаются между собой по мощности. Она, как правило, зависит от плотности посадки кристаллов освещения, чем их больше, тем мощнее может быть один светильник по сравнению с другим при одинаковой длине, и тем мощнее понадобится источник питания. Сейчас наиболее часто можно встретить приборы мощностью 12 В, но есть и более мощный устройства, работающие от напряжения 24 В.
3. Немаловажный параметр длина планки, которая для личных нужд, как правило, покупается отрезками по 5 м, но можно приобрести изделия более 40 м в длину.
4. Они также различаются в зависимости от конкретных моделей диодов, напечатанных на них. Так бывают SMD диоды отличающиеся компактностью, надежностью и углом свечения 120-160 градусов и DIP диоды диаметром от 3 до 5 мм.
5. Обычной плотностью посадки кристаллов является 60 штук на один погонный метр, однако есть модели с плотностью и 30 и 120 диодов на метр.
6. Шаг резки определяет насколько отдельных автономных элементов – модулей МДС с собственными тремя диодами и резистором, можно разрезать метровый отрезок платы. Этот шаг для изделий разных марок разный, и отмечен производителем на планке как линия резки.
7. По степени герметичности и защищенности от внешнего воздействия бывают приборы с диодами как для монтажа снаружи, так и внутри помещений. Для уличной подсветки используются элементы, покрытые силиконом, который обеспечивает защиту самих кристаллов и дорожек, проводящих ток от влияния внешнего воздействия, например, дождя. Есть даже разделение на классы защиты: А, В, С. Светильники последнего класса можно монтировать даже под водой, в фонтанах и бассейнах.

Контролер (диммер)

Контролер (диммер)

Контроллер (диммер) — это вспомогательное устройство в виде коробочки, которое встраивается в цепь осветительной ленты. Его главная функция — управление яркостью, цветом, затуханием диодов и другими параметрами освещения. В монохромных системах диммер можно не ставить, однако в случае RGB-устройств без него не обойтись. По способу управления димеры бывают трех типов:

• Управляемые программно. Такие диммеры управляют работой осветительного прибора согласно заданной программе, изменить которую либо нельзя, либо можно, но в определенных пределах (например, при помощи кнопки можно выбрать одну программу из перечня). Главное преимущество таких диммеров — низкая цена.
• Кнопочно-цифровые. Такие диммеры имеют небольшой циферблат и кнопки, с помощью которого можно управлять системой в определенных пределах. Например, Вы можете увеличить яркость либо задать цвет освещения. Стоят такие устройства дороже, однако и функционал у них получше.
• Беспроводные. Такие диммеры состоят из двух элементов — управляющий блок-коробочка и пульт управления. Коробочка встраивается в цепь, а пульт позволяет управлять устройством дистанционно. С помощью пульта можно выставить яркость, цвет, переливы, плавность затухания и другие параметры освещения.

Подключение к сети без блока питания

Все светодиодные светильники, изготовленные заводским методом, рассчитаны на работу от блока питания. Используя специальную схему, можно подключить их непосредственно к сети 220 В 50 Гц.

Для этого нужно произвести следующие действия:

1. Разрезать ленту 5 метров на 20 частей (не менее чем через три диода).
2. Подключить диодный мост для преобразования переменного тока в постоянный.
3. Подключить конденсатор 5-10 мф на 300 В для устранения мерцания.
4. Соединить 20 частей между собой последовательно, присоединяя минус к плюсу, а плюс – к минусу.

Заизолировав все оголенные контакты, можно включать в сеть и наслаждаться подсветкой.

Схема подключения

USB разъём – это, пожалуй, основная деталь собираемой конструкции. Его можно купить в разборном корпусе или использовать ненужный, но рабочий шнур от любого периферийного устройства. В зависимости от удалённости системного блока от места монтажа подсветки, нужно посчитать длину провода. В некоторых моделях клавиатур сбоку имеется дополнительный USB разъём, который можно использовать для организации подсветки.

Светодиода

Схема подключения одного светодиода показана на рисунке. Для её реализации понадобится ответная часть разъёма USB, резистор, двухжильный провод и светодиод с высокой яркостью свечения. Если USB-штекер куплен отдельно, то его необходимо разобрать, освободив внутреннюю часть с контактами под пайку. Определившись со светодиодом, рассчитывают сопротивление резистора:

UПИТ – напряжение питания от USB порта, равное 5В; ULED – прямое напряжение светодиода, которое зависит от цвета свечения; ILED – номинальный рабочий ток светодиода.

Более подробно о том, как правильно выбрать и рассчитать токоограничивающий резистор, можно прочитать здесь.

Теперь осталось правильно спаять все имеющиеся детали между собой и придать подсветке привлекательный вид. Сначала с помощью кусачек укорачивают плюсовой вывод светодиода и припаивают к нему резистор. Далее один провод припаивают к свободному выводу резистора, а второй провод – к минусовому выводу светодиода. Выводы, резистор и места пайки скрывают под термоусадочной трубкой. Для придания приличного внешнего вида на оба провода вблизи светодиода надевают термотрубку большего диаметра. С обратной стороны соединительный шнур припаивают к клеммам разобранного USB разъёма. Провод, идущий от резистора, соединяют с клеммой №1 (+5В), а провод, идущий от минуса светодиода, — с клеммой №4 (GND). Проверяют, чтобы после пайки не было замыкания со второй и третьей клеммой и собирают разъём.

Если используется готовый USB шнур с разъёмом, то свободные концы проводов зачищают и с помощью мультиметра вызванивают два крайних питающих проводка. Затем их припаивают к светодиоду через резистор по вышеуказанной методике. Незадействованные информационные проводки укорачивают и изолируют, чтобы избежать короткого замыкания. Теперь подсветка готова к работе.

Светодиодной ленты

Чтобы подсветка обладала более высокой светоотдачей, используют светодиодную ленту. Особенно это актуально для освещения выдвижной полки компьютерного стола. Светодиодный отрезок наклеивают с краю под столешницей, обеспечивая равномерный световой поток на поверхности клавиатуры. Чтобы ленту запитать от USB порта, дополнительно потребуется повышающий преобразователь с 5 до 12 вольт, который придётся сделать своими руками либо приобрести в магазине электроники.

Но проще пойти другим путём. Компьютерный блок питания выдаёт необходимое +12В, которое присутствует на 4-х проводном molex разъёме внутри системного блока. Всё что требуется – это купить ответную часть molex разъёма со штырьками, припаять к нему и к светодиодной ленте провод питания нужной длины, который вывести через заднюю стенку системного блока. Плюс ленты соединяют с жёлтым проводом molex, а минус – с любым чёрным.

Нагрузочная способность шины +12В компьютерного блока питания в десятки раз больше, чем у USB, что даёт возможность сделать подсветку клавиатуры желаемой яркости.

Известный способ освещения помещений – светодиодная подсветка с помощью светодиодной ленты. Она имеет ряд преимуществ перед другими источниками света. Экономичность, легкость крепления – это делает ее удобной для эксплуатации в каких угодно помещениях и определенных зонах, будь то корпус системного блока, тыльная часть монитора или подсветка для компьютера. Как подключить светодиодную ленту к компьютеру различными способами?

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

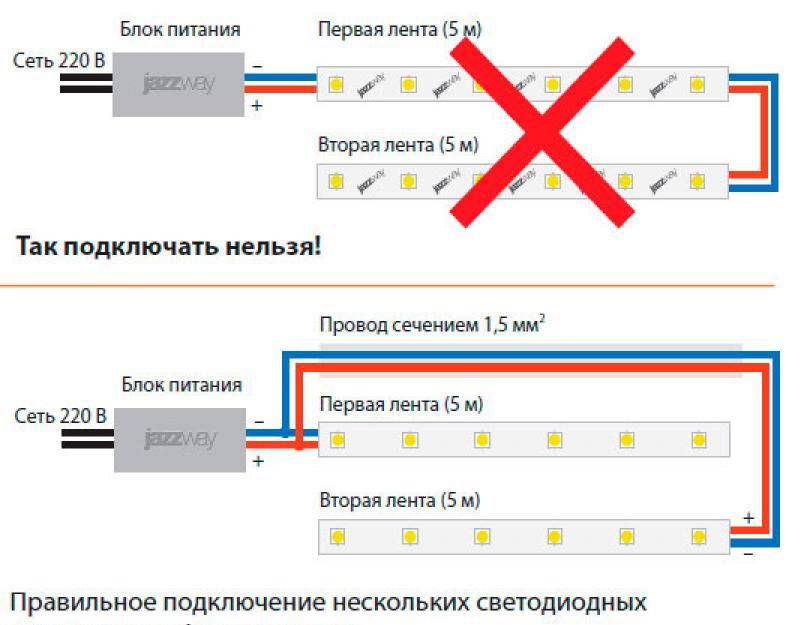

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

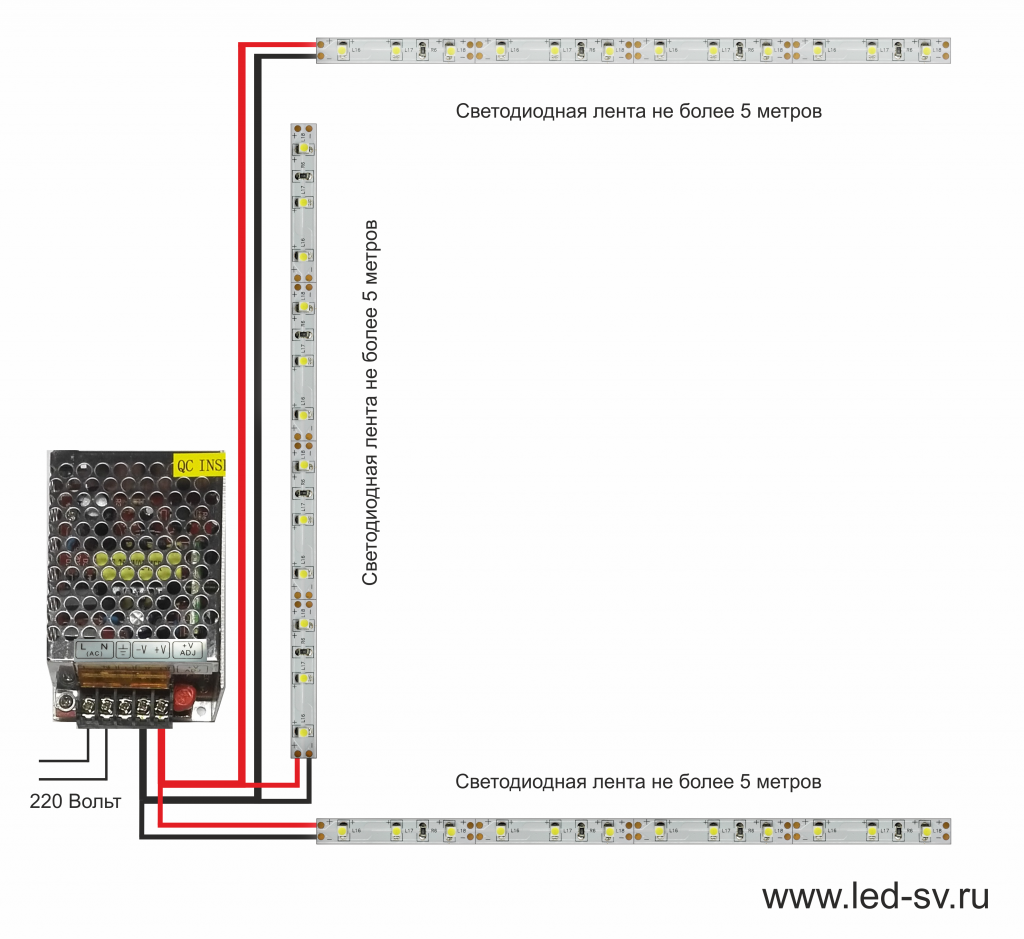

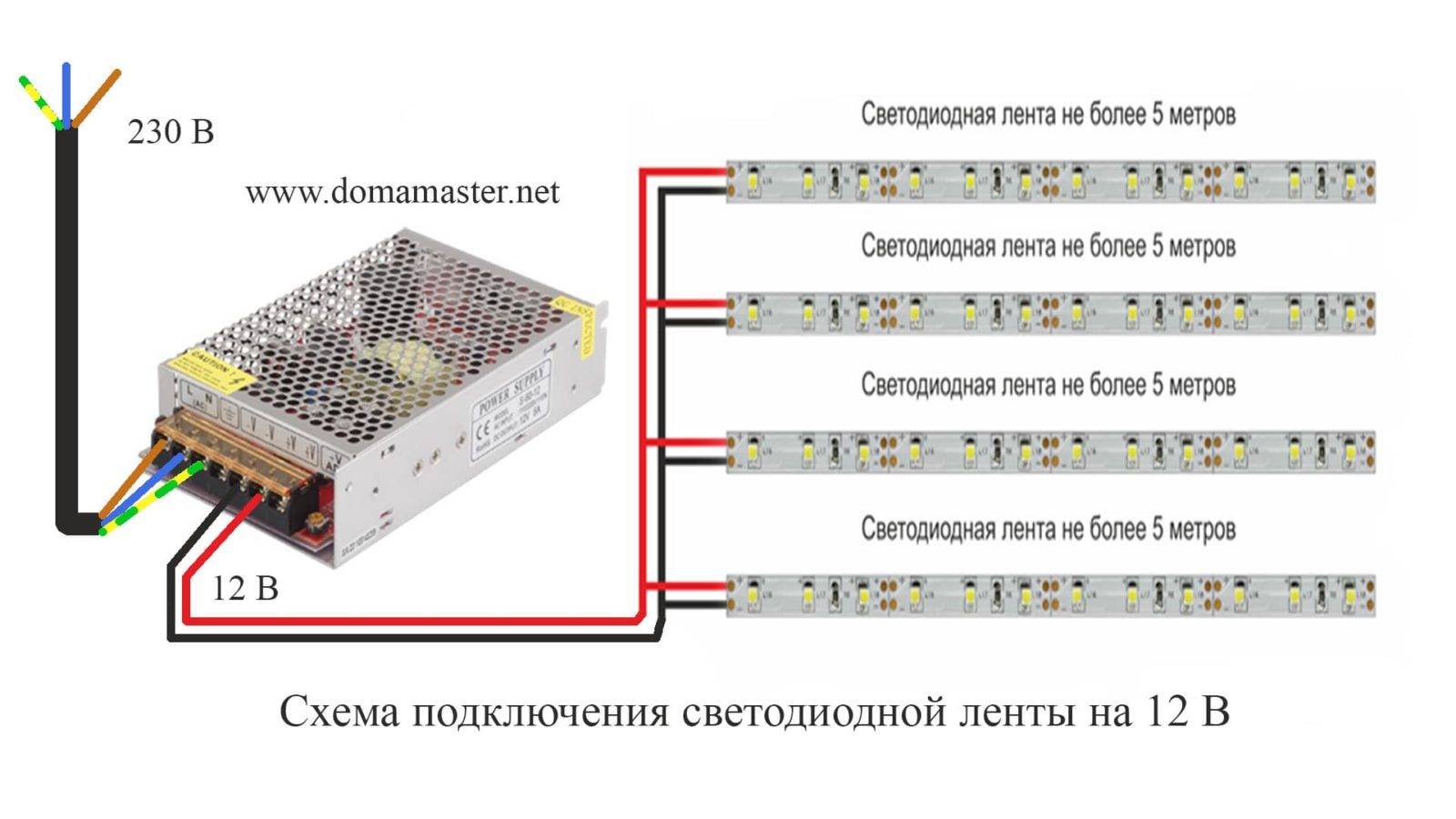

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов. При таком подключении все ленты будут светиться одинаково

Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Схема подключения светодиодной ленты 24 В к блоку питания от компьютера

Если Вы решитесь подключить ленту на 24 В ( от 240 диодов на метр ), то необходимо взять вот такой разъем.

В компьютере нет «устройств» потребляющих 24 В. однако, в гребенке есть провод ( голубой ), на конце которого имеется напряжение -12В. В совокупности, взяв голубой и любой желтый провод ( +12 В не обязательно на этом разъеме ) мы и получим необходимые нам 24 В. Но здесь есть одно но… Необходимо смотреть на шильдик блока питания, в котором, напротив каждого цвета стоит ампераж. Как правило, на желтом проводнике он большой и может достигать значения более 16А. На голубом же ( -12 В ) не более 1 А. Чаще 0,5А. Если Вы используете блок питания от компьютера как источник питания только ленты, то он вполне может потянуть метров пять ленты, т.к. не используются +5 и +3 В проводники. Можно получить и больший ампераж, но это все определяется экспериментальным путем.

И кстати, если Вы используете блок, который не подключен к материнской плате, то просто так его не включить. Необходимо вставить перемычку между проводами, как показано на картинке выше.

Схема подключения обычной ленты

Предлагается рассмотреть подробно схему подключения стандартной ленты длиной 1 метр к компьютеру. Лента состоит из светодиодов типа SMD 3528, отрезать можно через каждые три диода. Для выполнения этой задачи потребуется:

1. Найти свободный разъем molex 4 pin в компьютере, выходящий из блока питания. БП компьютера выдает ток 5 А, а 1 метр ленты потребляет 0,4 А. Можно подключать, запас по току есть достаточно большой. Для питания светодиодной ленты требуется 12 Вольт, поэтому используются желтый (12 В) и черный (земля) провода.
2. Штепсель molex 4 pin можно взять из переходника SATA вне компьютера. Понадобятся провода желтого и один провод черного цвета. Оставшиеся провода – красный (5 В) и второй черный (земля) в схеме не участвуют, их можно откусить бокорезами и изолировать термоусадочной трубкой. На ленте обозначены полюса – плюс (+) и минус (–). Желтый провод припаивается к плюсу, а черный – к минусу. Можно нарастить провода до нужной длины, используя пайку и соблюдая полярность. После пайки все контакты изолируются.
3. Протереть спиртом поверхности, предназначенные для установки ленты, чтобы удалить пыль и жир. Приклеить ленту, удалив защитную пленку.
4. Соединить штепсель с припаянной лентой и разъем от блока питания компьютера, соблюдая соответствие цвета (желтый провод с желтым, черный – с черным).

Этот способ хорошо подойдет для подсветки системного блока с прозрачной крышкой корпуса, чтобы декорировать «крутое железо».

Ошибки подключения

1

контроллер – блок – лента (должно быть: блок – контроллер – лента) или

блок – усилитель – контроллер – лента (правильно: блок – контроллер – усилитель – лента)

2

Так вот, при наклеивании ленты и срыве скотча, эти самые места могут оголиться. Такое зачастую происходит на изделиях эконом класса.

В итоге, когда вы ленту наклеите на алюминиевый профиль, вы тем самым просто закоротите все 4 дорожки между собой и сожгете свою подсветку. Поэтому всегда проверяйте обратную сторону, перед непосредственным процессом наклеивания.

3

Даже если для блока и был выбран запас в 30%, в конечном итоге работа на износ рано или поздно выведет из строя или блок или светодиоды.
