Нестандартная комплектация
В некоторых случаях требуется наличие двух кнопок или двух блоков со звонками. Если нужны две кнопки, их подключают параллельно.
Как к одному дверному звонку подключить две кнопки
На практике это значит, что фаза приходит на первую кнопку, и к этому же контакту подключается провод, который идет на вторую кнопку. Со второго контакта кнопки №2 проводник заходит на свободный контакт кнопки №1, а потом идет на дверной звонок.
Провод, соединяющий две кнопки желательно найти того же цвета, что и приходит с распределительной коробки. Можно и другого, но не синего и не желто-зеленого. Все, вы знаете как подключить звонок в квартире с двумя кнопками.
В других ситуациях надо подключить два звонка. Это часто необходимо при установке электрозвонка в частном доме. Например, один в доме, второй на улице или на разных этажах, в двух разных крыльях дома, в летней кухне. В общем, вариантов много.
Среди беспроводных дверных звонков есть такие комплекты — в двумя звонками и они настроены на одну частоту, так что нужна просто их установка в нужных местах. С проводными придется возится — тянуть провода. В данном случае параллельно подключаются звонки.
как подключить звонок в квартире ил доме с двумя звонками
Электрическое соединение происходит по аналогии с описанным выше. Фаза с кнопки поступает на один звонок, с него идет на второй. На свободные контакты одного и другого звонка подключают нейтральный провод от распредкоробки.
Современный электрический звонок состоит из самого корпуса, устанавливаемого внутри дома или квартиры и кнопки, монтируемой возле входных дверей.
Установить, подключить или заменить электрический домашний звонок и его кнопку очень просто самостоятельно, не вызывая мастера. Только обязательно перед началом работ отключите автомат или пробки, с которых запитан звонок. И обязательно проверьте отсутствие фазы на всех проводах при помощи индикаторной отвертки по этой инструкции.
Современные модели электрических звонков для дома и квартиры бывают двух типов подключения:
- Проводные, которые подключаются к домашней электропроводке. Дополнительно к месту установки кнопки и звонка необходимо протянуть двух жильный кабель.
- Беспроводные с дальностью действия до 100 метров, которые быстро и просто устанавливаются. От кнопки передается радиосигнал на звонок, поэтому и не требуется провода для подключения. Но требуется установка батареек как в саму кнопку, так и звонок. Большинство моделей беспроводных моделей могут работать и от электросети 220 Вольт.
Из практических соображений, для квартиры лучше использовать проводной звонок- установили и забыли. Но для частного дома, когда кнопка устанавливается на удалении возле калитки или ворот лучше использовать звонок с радио кнопкой.
Нередко и в квартирах лучше использовать беспроводной вариант, например, если перебит или обломался кабель на кнопку или ее надо установить возле общих дверей на замке перед входом на лестничную площадку.
Схема подключения дверного звонка в квартире — подробная инструкция с фото и видео
Эти простейшие элементы сигнализации монтируются практически в каждом строении, и объяснять, зачем они нужны, не имеет смысла. Когда речь заходит об их установке, все сводится к двум моментам – как выбрать и подсоединить электрический звонок к внутридомовой эл/проводке. Сделать это несложно, если разобраться с его устройством и схемой включения.
Все образцы подразделяются на две большие группы – проводные звонки и модели, состоящие из передатчика и приемника. Связь между последними поддерживается без подключения проводов, аналогично системе Wi — Fi . Отсюда и название – беспроводные сигнальные устройства. Это и определяет принципиальное отличие в установке звонков разных типов. Общее у них то, что независимо от производителя и модификации, им необходимо присоединение к сети 220в или питание от сменных элементов.
Это интересно: Дизельные генераторы на 10 кВт — виды, преимущества, конструкция
Варианты звонков
Самые простые варианты, какие устанавливаются на входную калитку – проводные устройства. Данная конструкция представлена разомкнутой электрической цепью. В момент ее замыкания и происходит звучание.
Полный комплект для проводной установки
Проводные звонки
Такие звонки можно поделить на два основных вида:
- Электромеханический вариант. В процессе работы при нажатии на кнопку звук переходит на катушку, в которой находится электрический магнит. Основная часть этой катушки имеет связь с механизмом, который приступает к движению. Таким образом, молоток ударяется о пластину, вследствие чего создается сигнал. Звучание его будет зависеть от размера самого резонатора.
- Устройство проводного электронного вида. Такая разновидность схожа с предыдущей, но при этом существуют и свои отличия внутреннего состава. Таким образом, после первоначального сигнала звук происходит не за счет удара молотка о пластину, а за счет работы электроники. В данном варианте есть несколько мелодий вызова, а также присутствует регулировка громкости.
Пример размещения с питающим напряжением в 12V
Основные преимущества в использовании проводных звонков:
- долговечность;
- надежность;
- невысокая стоимость.
Схема сборки конструкции с питающими проводами
Недостатки устройства:
- для работы необходимо подключение к электрической сети;
- установка звонка данного типа не простая, поэтому нужно привлечь к работе электрика;
- в процессе монтажа нужно будет нарушать целостность стен (сверлить их).
Крепление микрофона и динамика
Беспроводные звонки
Беспроводной звонок на калитку зачастую монтируют в частных домах. Крепление кнопки производится к воротам или калитке, а оповещение поступает в само жилое помещение. Если ссылаться на принцип действия, то он схож с функционированием проводного устройства, но в этом варианте после нажатия на кнопку оповещение на основное устройство передается при помощи радиосигнала.
Порядок монтажа беспроводного сигнала
Обращая внимание на питание, стоит отметить, что беспроводной звонок заряжается от аккумулятора или же батареек. Положительные качества данного типа устройства:
Положительные качества данного типа устройства:
- работает без подачи электрической энергии;
- наличие герметичного корпуса, за счет чего происходит ограничение поступления влаги;
- в процессе монтажа не нужно использовать провода;
- есть возможность выбора модели с различным радиусом восприятия сигнала.
Схема подключения автономного приспособления
Недостатки беспроводных звонков:
- у недорогих вариантов зазор между кнопкой и основным устройством слишком большой;
- при воздействии низких температур очень быстро садится аккумулятор.
Видеозвонок
В нынешнее время огромным спросом стали пользоваться видеозвонки. Дело в том, что они могут быть самостоятельным элементом или же частью домофонов. У них есть ряд преимуществ:
- Можно не просто смотреть по видео на своего гостя, но общаться с ним без открытия входной двери.
- Есть вариант не просто наблюдать, но при необходимости производить видеозапись.
- Устройство имеет возможность функционировать как от электрической энергии, так и от встроенного аккумулятора.
- Есть множество вспомогательных дополнений (удаленное открытие замка, фиксация видео, подсветка за счет работы диодов, система автоматического ответа).
Накладная панель видеодомофона
Комплектация современного вида звонка с видеонаблюдением:
- кабель или же устройство беспроводного соединения;
- элементы для бесперебойного питания;
- панель с кнопкой вызова и встроенным динамиком (устанавливается в специальном корпусе);
- монитор для отображения происходящего.
Набор основных элементов для видеофиксации гостей
Если купить недорогую модель такого устройства для калитки, то в комплектации будут получены исключительно базовые функции (наличие звукового сигнала, выведение изображения на экран).
Часто возникающие поломки
Эти устройства часто ломаются, причины поломок различны. Среди основных выделяют следующие:
- замыкание контакта в плате микросхемы;
- резкий температурный перепад на улице;
- низкий заряд батареи, которого не хватает на передачу сигнала.
Но часто основной проблемой становится слабый сигнал устройства или его срабатывание лишь в нескольких сантиметрах от блока. Основной причиной поломки является слабый заряд установленной батареи, которая подлежит своевременной замене.
Если же и после ее замены сигнал не доходит до блока, вероятно, что за некоторое время поменялись частоты передатчика и приемника. В этом случае необходимо подготовить отвертку из диэлектрических материалов (стеклопластика или оргстекла). Затем с ее помощью нужно подкрутить подстроечник катушки индуктивности. В ходе этого следует периодически нажимать на кнопку, постепенно удаляясь от блока приемника. Когда будет определено максимальное расстояние срабатывания приемника, можно устанавливать его в требуемое место.
Крутить подстроечник следует медленно и аккуратно. При этом нужно запомнить его начальное положение и количество сделанных оборотов в ту или иную сторону. Это необходимо для того, чтобы можно было вернуть его в стандартное положение в случае неудачи.

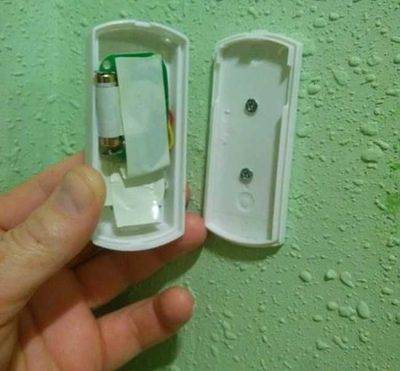

Беспроводная модель звонка в разобранном виде
Также причиной неудовлетворительной работы звонка может быть неправильная батарея. Как правило, на данных устройствах используются элементы 12В (23А). Нередко кнопка регулировки частоты может быть вынесена непосредственно на корпус устройства. В таком случае нужно зажать кнопку и путем подкручивания регулировки настроить требуемую частоту.
Еще одной причиной несрабатывания звукового сигнала является длительное использование устройства. В этом случае можно самостоятельно разобрать звонок, попытавшись своими силами устранить неисправность. Как правило, такие устройства могут быть собраны ненадлежащим образом. Еще один способ устранения проблемы – очистка платы спиртовым раствором.
Беспроводные дверные звонки
На смену классическим проводным звонкам времен СССР пришли беспроводные. Эти устройства также замыкают и размыкают цепь. Но делают это на расстоянии.
В подъезде располагается кнопка. В ней находится компактный радиопередатчик. Для работы системы требуется 1-2 батарейки формата AAA.
Звонок беспроводной Эра Bionic
При нажатии кнопки она передает по воздуху радиосигнал на расстояние 10-15 м. Поэтому подобные звонки не требуют прокладки дополнительных проводов, сверления стен и прочих пыльных электромонтажных работ. Однако они нуждаются в периодической замене батареек, что для некоторых людей является фактором неудобства.
Особенности моделей и установки
Все выпускаемые звонки делятся на проводные и беспроводные. Нельзя сказать какой вариант лучше. Конечный выбор зависит от условий монтажа и пожеланий жильцов квартиры.
Особенности беспроводных звонков
Беспроводные приборы нужны, когда систему оповещения о гостях требуется наладить в кратчайшие сроки или в случае отсутствия стационарного кабеля для цепей звонка.
Особенности беспроводных моделей:
- работают без внешнего источника питания;
- не требуют прокладки проводов, монтажа коробок, автоматов и прочего;
- используют безопасное низкое напряжение батареек;
- могут ложно звучать, когда нажимают на кнопку звонка ваших соседей;
- чувствительны к препятствиям для радиоволн.
Беспроводной звонок на дачу с переговорным устройством
Особенности проводных моделей
Проводные модели сложны в установке. Они подойдут для монтажа в личном несъемном жилье или там, где присутствует соответствующий кабель для подключения звонка.
Особенности проводных моделей:
- не требуют замены батареек, что экономит деньги;
- повышенная надежность, ведь не используется радиопередающая электроника;
- проводные звонки неспособны перехватить ложный сигнал с кнопок соседей;
- рассчитаны на 220 В.
Что такое беспроводной звонок?
Чаще обычного о приходе гостей сигнализирует громкий дребезжащий или музыкальный сигнал, издаваемый небольшой коробочкой у входной двери. В старых устройствах наружная кнопка включения и динамик соединялись через стенку тонким медным кабелем. В новых совершенных приборах используется звонок без провода, передача сигнала между узлами полезного приспособления осуществляется с помощью невидимых радиоволн.
Устройство беспроводного звонка
Сигнальные радиоустройства могут отличаться дизайном, разновидностью источника питания, дополнительными функциями. Если же рассматривать их устройство упрощенно, то в конструкции любой модели можно отыскать несколько общих моментов. Дверной беспроводной звонок состоит из следующих узлов:
- Передатчика сигналов – в корпусе находится усилитель-преобразователь, высокочастотный генератор, схема на транзисторах, кнопка вызова, источники питания 12 В.
- Приемного устройства – транзистора, детектора, усилителя, динамика, звукового чипа, источника питания.
Принцип работы беспроводного звонка
Простым пользователям всегда интересно, как нажатие кнопки у входа преобразуется в музыкальный сигнал внутри дома. Беспроводной звонок на дверь в квартиру срабатывает по следующему принципу:
- Происходит нажатие кнопки на внешнем устройстве беспроводного звонка.
- Передатчик издает сигнал в виде радиоволн.
- Приемное устройство улавливает сигнал мини-антенной и активирует электрическую цепь.
- Срабатывает динамик, издающий запрограммированную мелодию.
Особенности моделей и специфика монтажа
Звонки беспроводные
В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.
Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.
Крепление составных частей делается по-разному. Если исполнительный блок питается от сети 220 В, то его штекера вставляются в розетку. Место выбирается произвольно, где удобно пользователю. Главное, чтобы с учетом планировки помещения, его обстановки и ряда других нюансов электрический звонок всегда был хорошо слышен.
Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.
Проводные звонки
С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.
- Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
- Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?
Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.
Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.
Как правильно подключить звонок
Все современные звонки, как правило оборудованы световым индикатором работы и отдельной кнопкой включения на корпусе. Обязательно ее включите после окончания работ по установке и подключению.
Варианты подключения электрического звонка:
- Проводной звонок и кнопка- самый распространенный вариант. С электропроводки подключается ноль на прямую на сам звонок, а фаза— через кнопку, при нажатии которой замыкается цепь и срабатывает сигнал или играет мелодия. Практически это делается следующим образом, в распределительную коробку электропроводки заводятся и соединяются два 2-ух жильных кабеля. Один кабель идет на кнопку- одна его жила подключается от фазной скрутки в коробке, а вторая подключается к жиле второго кабеля, идущего на звонок. Оставшийся провод на звонок подключается к нулевой скрутке в коробке.
- Подключение проводного звонка с двумя кнопками. При необходимости Вы можете подключить 2 или больше кнопок на один звонок. Все они подключаются параллельно друг другу. Практически- это делается добавлением в коробке в скрутки подключения одной кнопки, аналогично второй.
- Подключение беспроводного звонка на батарейках. Необходимо разобрать корпус или открыть крышку батарейного отсека и вставить с соблюдением полярности батарейки. Вот и все осталось щелкнуть выключатель. Очень быстро и не надо прокладывать и подключать провода.
- Подключение беспроводного звонка от электросети. Подключаем напрямую без разрывов фазу и ноль с распределительной коробки на контакты звонка под 220 Вольт. Есть варианты с вилкой- достаточно просто вставить такой прибор в электрическую розетку.
- Подключение проводного звонка с 4 контактами. Редко встречающийся вариант. Одна пара предназначена для подключения электропитания, а вторая- для двух проводов от кнопки. Не рекомендую покупать такие модели.
Особенности моделей и специфика монтажа
Звонки беспроводные
В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.
Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.
Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.
Проводные звонки
С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.
- Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
- Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?
Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.
Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.
Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные. Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать. Рассмотрим, как подключить дверной звонок всеми возможными способами.
Обзор схем подключения
От выбора схемы зависит объем подготовительных и монтажных работ. Сама же схема подбирается с учетом нескольких критериев: вида и количества устройств, необходимости в подключении к автоматике, способа передачи сигнала. Рассмотрим самые распространенные проводные варианты.
#1 – Схема подключения старой модели
Последовательность подключения старой модели с «колоколом» или «чашей» может пригодиться, если вы затеяли смену электропроводки, но менять само устройство не хотите.
Схема простая и понятная: оба проводника сети, ноль и фаза, направлены к 2-м клеммам или проводам звонка, но фаза предварительно заведена в кнопку.
Распредкоробка соединяет три провода: один идет от звонка, второй – от кнопки, третий – от автомата защиты, который установлен в электрощите, в квартире или на лестничной площадке
Кабель, обслуживающий кнопку и идущий от распределительной коробки, проложен через отверстие в стене, чаще всего – около входной двери.
Раньше за работы по установке звонка отвечала строительная компания и прокладка сетей проектировалась изначально. Сейчас новые дома нередко сдают с недоделками, поэтому приходится самостоятельно штробить стены и проделывать отверстия в стене.
Некоторые беспроводные модели подключать легче – их не нужно интегрировать в общую сеть, так как питание идет от розетки. В этом случае придется найти или установить дополнительную розетку для звонка.
Нагрузки контура небольшие и кратковременные, поэтому можно использовать тонкие медные провода 2*1,5 или 3*1,5. Алюминиевые кабели малого сечения применять запрещено.
#2 – Один или два звонка на 2 кнопки
В некоторых домах планировка мест общего пользования такова, что для 2-3 квартир образуется тамбур, то есть на пути гостя возникает еще одна дверь. Чтобы можно было вызвать хозяина одной из квартир или любого жильца, звонок устанавливают и на дверь квартиры, и на общий вход.
Для разведения сети на две кнопки используют дополнительный 2-жильный кабель и параллельное соединение. В результате не нужно устанавливать 2 звонка – один и тот же будет звенеть при нажатии на любую кнопку
Может оказаться полезной и схема, при которой 2 кнопки присоединены к двум звонкам, и при нажатии любой из кнопок срабатывают оба устройства.
Отличительные черты схемы: использование 3-жильного кабеля, идущего от распредкоробки к кнопкам, и подключение 2-го звонка отдельным проводом
Фазу, идущую из распаечной коробки, соединяют перемычкой с контактами кнопок, а соединительные провода направляют отдельно – от каждой кнопки к своему звонку. Для корректного применения кнопки лучше подписать.
#3 – Схемы подключения современных моделей
Квартиры в старых домах оснащали проводкой с применением системы TN-C, сейчас же применяется TN-S/TN-C-S.
Современные сети имеют дополнительный проводник PE, обеспечивающий заземление. Все жилы типа «земля», соединенные с металлическими корпусами, соединяют в распределительной коробке и заземляют на щитке.
В инструкции к изделию указано, какие провода нужно использовать при подключении. Если необходимо заземление, нужен 3-жильный провод. Проводник «земля» обозначен желто-зеленой маркировкой
Если кнопка металлическая, ей также требуется заземление.
Для пластиковых изделий подходит более простая схема – с 2-мя контактами. Это самый востребованный вариант.
Но есть модели с 4-мя клеммами. Они не должны ставить в тупик, так как всего лишь упрощают монтаж проводки.
При установке звонка с 4-мя клеммами распределительная коробка не нужна. Ее функцию выполняет корпус звонка: к 2-м клеммам подключаются провода, идущие от кнопки, к другим 2-м – идущие от силовой линии
Если в комплекте со звонком есть трансформатор, то применяется другая схема подключения.
Схема для звонка с безопасным низковольтным управлением. Кнопку запитывают напряжением 12-24 В, а проводники соединяют в отдельной распредкоробке
В электрощите монтируют трансформатор для звонка, по размерам напоминающий обычный автомат. От него в распредкоробку направляют кабель с низким напряжением.
К звонку подключают оба провода: и с низким напряжением, и силовой на 220 В, идущий от блока с устройством, издающим звук.
Есть и другие схемы подключения – точную информацию советуем брать только из технической документации и инструкций по установке.
Как подключить звонок к питанию
В этой главе речь пойдет об электрическом подключении. Рассматривать будем отдельно проводные и беспроводные модели, так как питание и способы его подводки/подачи разные.
Проводные модели
Подавляющая часть дверных звонков проводного типа питается от 220 В и лишь около 10-15% от 12 или 24 В. При установке на улице, во дворе частного дома, второй вариант более безопасен, так как пониженное напряжение не представляет опасности для человека. Но в этом случае обязательно наличие инвертора, преобразующего 220 В в более безопасное низковольтное электропитание 24 или 12 В.
При подключении звонка к сети 220 В питание можно взять от ближайшей распаечной коробки. Внутренний блок дверного звонка обычно устанавливается рядом с дверью. Тут же обычно есть распределительная коробка, от которой питание идет на освещение. Вот тут и можно подключить звонок.
Схема подключения дверного звонка проста: фаза заводится на кнопку, от нее идет на один из выходов внутреннего блока. Ко второму контакту блока подается нулевой провод. Схема этого подключения на рисунке ниже.
Какие провода использовать
Кроме того, как подключить звонок, надо подумать, чем его можно подключить. Токи в этих устройствах совсем маленькие, и при подключении в квартире (трасса между звонком и внутренним блоком) подойдет буквально любой провод в изоляции. Это может быть даже телефонная лапша, интернет-кабель, витая пара.
Подключить звонок в квартире можно «лапшой» с солидным диаметром жил
При необходимости тянуть питание на улице, требуется уже силовой кабель — или NYM самого малого сечения. Можно также использовать провода в резиновой или ПВХ оболочке, но прокладывать их лучше в защитном гофрошланге.
Две кнопки
Иногда к одному звонку надо подключить две кнопки — например, от калитки и уже от входной двери. В этом случае их подключают параллельно.
С распредкоробки выходит два провода, подключенных к фазе. Один тянут на одну кнопку, второй — на другую. От второго контакта каждой из них приходит провод. Оба этих проводника заводятся на один из контактов внутреннего блока. На второй свободный контакт подключается провод от «нейтрали» с распределительной коробки. При такой схеме подключения звонок будет работать при нажатии любой из кнопок.
Два звонка
В проводном исполнении можно поставить не только две кнопки, но и два звонка. Можно даже три, если надо. Эта ситуация встречается чаще. Например, один звонок поставить в доме, второй — в постройке, в которой проводится не меньше времени, чем в доме. На летней кухне, в гараже и т.п.
Как подключить звонок в таком случае? К питанию параллельно подключаются два звонка. Для этого на кнопку подаем фазу из распределительной коробки. Со второго вывода кнопки уходит два проводника: по одному на оба звонка. На свободные выводы звонков подаем «нейтраль» — снова-таки два провода.
Беспроводные дверные звонки
Беспроводные модели чаще всего питаются от батареек, но есть модели, внутренние блоки которых питаются от 220 В. Но во втором варианте все что необходимо — просто воткнуть их в розетку — на тыльной стороне есть стандартная вилка. Так что вопроса как подключить звонок в этом случае не возникает.
Беспроводные модели — разный вид, разные стили
В регионах с холодными зимами с кнопками, которые работают от батареек, надо быть аккуратнее: не все из них могут работать при -20°C, не говоря уже о более низких температурах. Хорошо себя чувствуют в морозы литиевые батарейки. Но они бывают не во всех форматах, а только в АА и ААА. Так что лучше всего найти звонок, у которого кнопка работает от источников питания такого типа. Если у вас уже есть звонок и батарейки там регулярно «садятся» можно попытаться найти другой выход:
Возможно, есть и другие способы того как подключить звонок в беспроводном варианте чтобы он работал в морозы.
Установка и замена дверного звонка — на самая сложная задача. Если вы умеете хоть немного работать с электрикой, у вас получится. Далее речь пойдет о том, как подключить звонок в квартире, доме — проводной и беспроводной.
