Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

С чего начать

Пользоваться этим прибором несложно. Но каждый в первую очередь должен понимать, что на рынке строительных инструментов лазерный нивелир представлен огромным разнообразием. И у каждого из них свои настройки, свои правила использования. Но все лазерные уровни делят на три основные категории:

1. Статические, они же кросслайнеры, они же мультипризменные построители.
2. Ротационные, они же нивелиры, они же многопризменные построители.
3. Статические для осей, они же точёные, они же указатели.

Понятно, что производители в комплектацию к прибору кладут инструкцию к применению, где описано, как работает лазерный уровень, и как им правильно пользоваться. Разобраться в этом документе несложно, потому что сам процесс применения прост. Но у многих некоторые моменты вызывают вопросы

Единственно, на что надо обратить внимание сразу, это на способ питания. Здесь три варианта:

• от питающей сети с помощью кабеля и вилки;
• от аккумуляторов, за зарядкой которых надо постоянно следить;
• от батареек, которые в начале работы вставляются в отсек для питания прибора.

Если питание нормальное, то при включении лазерного уровня должен появиться луч. Это говорит о том, что прибор готов к работе.

Комплектация лазерного уровня Источник www.geo-spektr.ru

Где применяется?

Перед тем как пользоваться нивелиром, следует узнать, в решении каких задач он может помочь.

1. Его используют при монтаже навесных потолков, межкомнатных перегородок, ниш и других гипсокартонных конструкций.
2. Не обойтись без лазерного нивелира при проектировании шкафов-купе, встроенной мебели, определении места расположения модулей кухонного гарнитура и разнообразных полочек.
3. Нивелир пригодится при построении параллельных и перпендикулярных линий, необходимых для прокладки проводки и кабелей. А также с его помощью можно отметить места расположения осветительных приборов на потолке и стенах.

Вне стен дома тоже можно найти применение этому устройству. С помощью нивелира можно разметить границы садового участка, выстроить идеально прямые грядки. Он пригодится при строительстве беседки или закладке фундамента теплицы. Ему можно найти применение при выравнивании участка, при прокладке дорожек и заливке парковочного места.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

• Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
• По той же методике можно проверить вертикальность углов.
• Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
• Получить перекрестие для укладки плитки на стену.
• Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
• Проверить вертикальность откосов на окнах или дверях.
• Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Как я учился пользоваться нивелиром

Первый раз я познакомился с нивелиром в институте, на каком предмете уже и не помню. Эти теоретические знания к моменту, когда их надо было применить на стройке забылись и никак не хотели вспоминаться.

Так что приходилось учиться по новому и задавать глупые вопросы своим коллегам про то, как пользоваться нивелиром.

Помню, что я постоянно путался с полученными значениями. На рейки большие значения обозначают, что это яма, а если маленькие то бугор и это мой мозг никак не хотел воспринимать.

Пример делаю съемку пола и получаю две цифры 1,870 м. и 1,820 м. выходит, что первая точка ниже второй на 5 сантиметров. У меня в голове не укладывалось, что цифра по значению больше означает на поверхности яму.

Я взял себе за правило и вам советую, свои данные нивелирной съемки проверять и пересчитывать несколько раз, чтоб не было никаких сомнений.

Что необходимо сделать перед нивелирной съемкой читайте ЗДЕСЬ. Вот здесь я рассказал, как залил бетонные полы в гараже без нивелира.

Так же вам будет интересно, как составить акты скрытых работ, кс2, кс 3, если да то вам сюда.

Буду рад вашим комментариям по теме как пользоваться нивелиром.

Дополнительные параметры и функции

Кроме основных параметров есть еще и некоторые дополнительные. Они упрощают работу, так что это — больше об удобстве использования. Ведь на конечный результат дополнительные функции влияют только опосредованно или частично.

Самонивелирование

Для того чтобы измерения были правильными, нивелир должен быть установлен вертикально вверх. В простых моделях их положение проверяется более простыми устройствами, обычно — пузырьковым уровнем. В некоторых моделях он встроен в корпус, в некоторых нет. Тогда приходится прибегать к обычному строительному, что не совсем удобно. Кроме того возможны неправильные показания — если во время работы он поменяет положение и вы не увидите этого, работа будет выполнена неправильно. Чтобы не столкнуться с такой ситуацией, приходится по нескольку раз перепроверять положение прибора.

Самонивелирование (самостоятельная компенсация небольшого угла наклона)

Некоторые лазерные нивелиры имеют функцию самовыравнивания или самонивелирования. При отклонении от вертикали на небольшой угол (обычно до 4°), они подстраивают положение зеркал и призм так, чтобы все показания были правильными. Если наклон превышает предельно допустимый, они или издают звук/подают световой сигнал, или отключают лучи. Работа восстанавливается при возвращении в нормальное состояние.

Имея лазерный уровень с такой функцией, прибор легко выставить в самом начале работ. Также на протяжении его использования, можно не беспокоиться о том, что он изменил положение — он подаст сигнал.

Однако, иногда уровень надо установить под определенным углом. Наличие функции самонивелирования не даст это сделать. Потому желательно приобретать модель, в которой эта функция может блокироваться.

Самоотключение

Эта функция позволяет экономить заряд батареек. Если прибор не передвигается на протяжении 10-15 минут, он отключается. С одной стороны это полезно, с другой — некоторые работы требуют более 15 минут и самоотключение может нервировать. Нужна или нет вам эта функция — решать вам.

Не всегда автоматическое отключение — это хорошо

Температурный режим эксплуатации

Если работать планируете в теплое время года или только в помещении, температурный режим значения не имеет. В основном эксплуатировать лазерный уровень можно при температуре от +5°C до +40°C, то есть, они пригодны только для отапливаемых помещений или работы в теплое время года.

Большая часть лазерных уровней предназначена для работы в отапливаемом помещении

Если надо выбрать лазерный уровень для работы на улице с возможностью эксплуатации в холодное врем я года, есть «морозостойкие»  модели, которые выдерживают понижение температуры до -10°C. Еще более устойчивые к морозам надо искать специально, их очень немного.

Тип крепления

Кроме стандартной установки лазерного уровня на горизонтальную плоскость может быть несколько дополнительных возможностей его крепления:

На специальный штатив. Чаще всего нужен для работы на улице, но некоторые работы (нанесение горизонтальных линий на стены при навешивании мебели, например) также проще выполнять со штативом. Штатив иногда идет в комплекте, иногда — покупается отдельно

При покупке обратите внимание на диаметр резьбы на корпусе нивелира — штатив должен иметь такую же. На магниты. В корпус некоторых моделей впаиваются магниты

В корпус некоторых моделей впаиваются магниты

Это дает возможность крепить его на любую металлическую поверхность/деталь.

На специальную магнитную подставку. Некоторые модели лазерных уровней в комплекте имеют небольшую пластиковую площадку, в которую впаяны магниты. На металлическую поверхность устанавливается площадка, на нее — нивелир. На саморез/гвоздик. В корпусе нивелира сделано специальное отверстие, в которое продевается шляпка гвоздя или самореза. Не самый удобный способ крепления, но все-таки.

С этими опциями все понятно. Можно, конечно, обойтись и без них, придумать какой-то свой способ. Это просто возможности для более комфортной эксплуатации.

Противоударный корпус и возможность самостоятельной юстировки (наладки)

Очень полезно, если лазерный уровень имеет противоударный корпус. Стройка или ремонт — зона повышенного риска для любого инструмента, так что падает он часто. Если корпус противоударный, велика вероятность что даже после падения он выживет.

Противоударный корпус не помешает

При падении или неосторожной перевозки настройки нивелира могут сбиться и он может начать врать. Для устранения этого «явления» в некоторых приборах предусмотрена возможность самостоятельной настройки

Для чего надо будет провести определенные манипуляции, описанные в инструкции

Для чего надо будет провести определенные манипуляции, описанные в инструкции.

Как пользоваться лазерным нивелиром при поклейке обоев

Полезен инструмент также и при поклейке обоев, когда очень трудно сориентироваться на ровность вертикальной линии. Чтобы каждый последующий лист обоев располагался ровно, необходимо лазерный уровень включить в режим проецирования вертикальной плоскости. По этой линии можно ориентироваться при приклеивании обоев. Если обои клеятся в горизонтальном направлении, например, то включается режим горизонтального проецирования.

При помощи этого полезного измерительного инструмента можно проверить качество проведенных работ исполнителем. Для этого необходимо включить инструмент и спроецировать луч на стену. Отклонения и неровности расположения листов обоев будут видны по эталонной линии. На основании такой проверки можно добиться снижения стоимости услуг по проведенным работам или вовсе прийти к выводу о переклеивании обоев, но уже за счет исполнителя.

https://youtube.com/watch?v=wJ_uerPSmRQ%3F

Это интересно! При применении прибора нужно выставить ноль. Что означает этот термин? Выставить ноль нивелира — это означает расстояние от земли до луча, который проецирует инструмент. Выставление нуля позволяет упростить поиск луча, особенно когда работы проводятся на улице на дальние расстояния. Если, к примеру, точка ноль уровня составляет 1 метр, а через 20 метров замеры показывают, что проекция находится на уровне 1,2 метр или 0,8 метра, значит, имеются неровности грунта. Эти отклонения могут быть и меньшего значения, визуально выявить которые практически нереально.

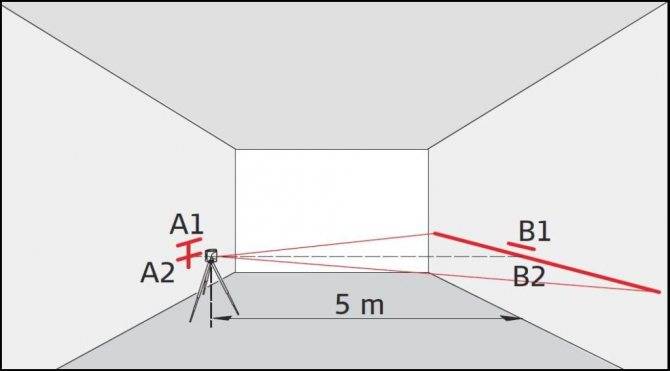

Проверка на точность

Прежде всего, стоит помнить, что абсолютно точных приборов не существует. Но перед работой неплохо убедиться, что лазерный нивелир соответствует указанному производителем классу точности. Для этого существует несколько методик проверки:

• Нивелир ставят строго в центр комнаты с длиной в 5 м и более. Отмечают крестом по точке на противоположных стенах (по длинной стороне). Затем, не меняя регулировок, прибор переносят к одной из стен (на расстояние примерно в 0,7 м), замечают крестом новые отметки на стенах. Измеряют расстояние между ними. Если оно не превышает заявленной погрешности, горизонтальная плоскость показывается прибором правильно.
• Крест устанавливают в центре длинной стены (ее длина должна быть не менее 5 м), делают отметку. Затем, не перемещая устройство с места, поворачивают его так, чтобы сдвинуть вертикальный луч не менее чем на 2,5 м вправо. Если горизонтальный луч все еще попадает в отметку (или хотя бы не отклоняется сильнее, чем на заявленное значение погрешности), значит, устройство отображает горизонтальный луч правильно. Для надежности повторяют измерение, перенеся вертикальный луч на 2, 5 м влево.
• Установив прибор в 5 м от стенки, совмещают вертикальный луч с прикрепленной к стенке нитью отвеса. Длина нити отвеса должна быть не менее 250 см. Если луч и нить совпадают (или хотя бы не отклоняются сильнее, чем на половину значения указанной производителем погрешности), значит, вертикальный луч отображается правильно.

Если хотя бы один из этих тестов показывает значение, превышающее допустимую погрешность, прибор настроен не достаточно точно. Пользоваться им при работе нельзя. Нужно обратиться в мастерскую, чтобы выполнить настройку нивелира.

Переход в рабочее положение

Правильная установка и обеспечение подходящих условий работы – основные задачи, которые нужно решить, чтобы получить отличные результаты на этапе выполнения разметки стен, пола.

Другие нюансы:

• Работать с нивелиром рекомендуется на определенном расстоянии от нужной поверхности, дополнительно следует учитывать и допустимый минимум приближения устройства, так как это может значительно ухудшить качество измерений
• Установка лазерного уровня выполняется на выбранном участке лишь в том случае, если между нивелиром и поверхностью стен отсутствуют любые предметы, в противном случае луч будет преломляться, и уровень не позволит проверить степени кривизны поверхности
• Работа должна производиться при условии полной неподвижности аппарата, его располагают на горизонтальной поверхности, лучше всего для этой цели задействовать специальные приспособления (штатив, подставка)
• Нивелир в большинстве исполнений имеет функцию самовыравнивания по горизонту, а дополнительно в конструкции предусматривается пузырьковый уровень.

Кроме всего прочего, установка и дальнейшая работа должна выполняться на участке при условии, что люди были предупреждены об этом и по близости нет животных, так как есть вероятность попадания луча на слизистые оболочки зрительных органов.

Общие практические советы

Несмотря на существование большого количества методов установки маяков под стяжку пола, профессиональные строители разработали общие советы для всех случаев.

Совет №1

Перед началом работ рекомендуется обыкновенной рейкой или длинным правилом проверить состояние основания. Прикладывайте инструмент по диагоналям помещения, затем в нескольких точках по периметру. На правило установите длинный пузырчатый уровень, с его помощью старайтесь держать инструмент в горизонтальном положении и замерять просвет между ним и плоскостью основания. Задача предварительной проверки – обнаружить участок пола с максимальным выступом. Если он небольшой по площади, то намного эффективнее срубить выступ перфоратором, чем на несколько сантиметров увеличивать толщину стяжки. Это не только ускоряет процесс работ, но и уменьшает сметную стоимость обустройства пола.

Уровень пузырьковый строительный

Совет №2

Если нет лазерного прибора, то выставить уровень маяков можно при помощи старого водяного уровня. Кстати, это самый точный инструмент в природе. Никакие современные лазерные не могут сравниться по этим показателям с водяными. Водяной уровень – обыкновенный гибкий прозрачный шланг, наполненный водой, для улучшения видимости она может окрашиваться в различные цвета. Работает водяной уровень по фундаментальному закону физики – закону соединенных сосудов. Это значит, что уровень жидкости в таких сосудах всегда будет одинаковым, его выравнивает сила тяжести.

Уровень водяной

Делать метки с помощью такого уровня нужно в следующей последовательности. Работать нужно с помощником, в одиночку разметку не выполнить.

1. Нанесите на стене метку на расстоянии примерно метр от пола, конкретная высота не имеет значения.
2. Приставьте к этой метке один конец водяного уровня, второй конец должен располагаться у противоположной стены. Добейтесь положения, чтобы уровень воды на стене совпадал с нулевой отметкой на шланге, в этом состоянии сделайте метку расположения уровня воды на втором конце шланга. Обе линии будут строго в горизонтальном положении.
3. По такой же схеме сделайте метки по всему периметру помещения, соедините их линиями при помощи обивочной веревки.
4. Теперь у вас есть горизонт по всему помещению, используйте его во время выставления маячков.

Как работать водяным уровнем

На первый взгляд кажется, что работать с водяным уровнем намного сложнее, чем с лазерным. Это не так, все зависит от практических навыков исполнителей. Конечно, лазерный прибор имеет очень много существенных преимуществ, их надо знать и использовать на практике. Но и умение пользоваться традиционными измерительными инструментами всегда пригодится в жизни.

Совет №3

Есть метод установки маяков на линии из цементно-песчаного раствора. По сути он мало чем отличается от вышеописанных, только под металлические профили делаются не отдельные плюшки, а сплошные бугорки соответствующей высоты. Профессионалы при возможности стараются использовать такой метод. Его недостатки полностью компенсируются преимуществами.

Маяки установлены на линии из цементно-песчаного раствора

Недостатков два: требуется увеличенное количество раствора для установки маяков и на его подготовку нужно дополнительное время. Зато во время укладки стяжки достигается существенная экономия времени. Дело в том, что под свободно провисающие профили маячков необходимо подпихивать массу, это отнимает относительно много времени и очень неудобно. Если маяки имеют сплошное основание, то ничего никуда подпихивать не надо, стяжка делается быстрее и легче.

Совет №4

Точность маячков зависит от параметров финишных покрытий. Если под лаги стяжка может иметь отклонения до 1–2 сантиметров по углам помещения, то под линолеум поле допусков уменьшается до нескольких миллиметров. Помните об этом и, в соответствии с технологическими требованиями, корректируйте допуски на стяжку. Нет стоит терять время на излишнюю точность стяжки, если от этого не зависит качество финишного покрытия пола.

Точность маячков зависит от параметров финишных покрытий

Совет №5

Никогда не спешите, время, необходимое для повторной проверки положения маяков, всегда намного меньше, чем время, необходимое для переделки стяжки. О цене работ говорить нет надобности. Если полностью отсутствует опыт производства подобного вида работ, то лучше потренироваться на подсобных или технических помещениях, а только потом заниматься жилыми комнатами.

Проверяются маяки для стяжки

Когда инновации приходят к нам в дом

Моделей и принципов работы лазерных уровней разработано немало – они, собственно, и определяют, какова будет цена этого устройства

Вот когда действительно понимаешь, что создатели лазеров достойны были Нобелевской премии.

Преимущества

Среди преимуществ использования лазерных уровней, или нивелиров, можно перечислить следующие, относящиеся как к строительной сфере, так и к общечеловеческой:

Во-первых, только лазерные уровни обеспечивают точное определение всех горизонталей и вертикалей при выполнении строительных работ. Порой требования СНиП вводят параметры, которые исчисляются долями процента. С такими величинами может справиться только лазерный уровень. Например, требования не допускают при выравнивании полов отклонения двух точек по вертикали более чем на 0,2% расстояния между ними. Пятая часть процента – это 8 мм при расстоянии в 4 метра. На глазок это уже не обеспечить.

• Во-вторых, лучшие модели лазерных уровней способны запоминать все измеренные величины и восстанавливать историю их изменения с течением времени, что оказывается очень полезным при работе на больших площадях, когда приближение к необходимым параметрам происходит постепенно.
• В-третьих, световые отметки, генерируемые лазерным уровнем, остаются на стене сколь угодно долгий промежуток времени, освобождая от необходимости постоянного наличия под руками другого прибора контроля. Можно сказать, что лазерный уровень – прибор контроля в реальном масштабе времени, по-модному – онлайн.
• В-четвёртых, лазерный уровень – совсем другая культура производства работ, он уже не допускает у строителей вечно грязной робы, не стираемой неделями. Это преимущество, может быть, является одним из самых главных при использовании этих приборов из научных лабораторий.

Каждой модели соответствует своя инструкция по установке и использованию, некоторые не обходятся без вспомогательных средств

Порядок работы

Тем и хороши эти приборы, что при видимой сложности, порядок работы с ними довольно прост:

• Сначала проводится предварительная подготовка пола, его просушивание и первичное выравнивание – удаление выбоин и грунтование впадин пола.
• Решите для себя, чем будет выравниваться пол. Если перепад уровня небольшой, до 2 см, то лучше всего использовать выравнивающие. Если перепад значительный, то уже придётся использовать цементную стяжку.
• Для использования уровня он помещается на самую высокую точку неровного пола.
• Во всех точках ниже генерируемой лазером линии устанавливаются направляющие маячки, крепление которых удобнее всего провести саморезами.
• Между маячками протягивается металлическая армированная сетка, которая заливается приготовленным слоем бетона.
• После недельной сушки вновь проведите контроль лазерным уровнем. Если неровности остаются, то они будут незначительны и легко могут быть устранены выравнивающей смесью.
• Проверку обязательно проводите со всем пяти характерных точек помещения – четырёх углов и центра.

Самое главное – лазерный уровень для стяжки пола обеспечивает идеальные углы, как по вертикали, так и по горизонтали

Режимы работы

Все лазерные уровни, так или иначе, обеспечивают следующие 8 режимов работы:

Вот они 8 режимов работы любого лазерного уровня, своими руками эти режимы не реализовать (описание см. в тексте)

• A – идеальное получение горизонтали по всему периметру помещения и на любой высоте;
• B – получение строго вертикальных плоскостей под любым углом к вертикальным стенам помещения;
• C – контроль угла строго в 90 градусов вверх или вниз относительно горизонтальной плоскости;
• D – контроль угла строго в 90 градусов влево или вправо относительно вертикальной плоскости;
• E – получение угла в 90 градусов относительно направления на заданную точку, когда обе точки на стенах, исходная и получаемая, лежат в одной плоскости;
• F – получение угла наклона по оси X, относительно расположения прибора;
• G – получение угла наклона по оси Y, относительно расположения прибора;
• H – измерение расстояния между двумя любыми точками в объёме помещения; незаменимый режим, который практически не реализовать с достоверной точностью без лазера.

Ведение журнала и расчёты

Процесс нивелирования сопряжён с ведением большого количества записей. Геодезист должен иметь под рукой план участка, на котором схематически изображен объект, для строительства которого выполняется нивелирование, а также места расположения контрольных кольев. Каждый колышек нужно пронумеровать и вынести эти обозначения в отдельную таблицу, в которой отмечаются измеренные превышения.

Теперь о самих превышениях. Они бывают относительными и абсолютными, то есть от плоскости измерения нивелира и от репера. К примеру, превышение репера составило 145,2 см, а контрольной точки — 151 см. Вычтя из превышения репера превышение точки мы обнаружим, что абсолютное превышение составит -4,8 см, при этом знак «минус» точно дает понять, что тока расположена ниже. Подобные вычисления следует провести для каждой из точек.

Практический смысл нивелирования заключается в нанесение на колья отметок, находящихся в одной горизонтальной плоскости. Для этого необходимо найти самую высокую точку с наибольшим положительным значением превышения и добавить к нему, например, 20 см. Следуя от одного колышка к другому, на них с помощью рулетки откладывают значение превышения точки, к которому добавлено значение смещения — те самые 20 см. Полученные метки используются при ведении земляных работ и определения глубины котлована, либо для натягивания причального шнура.

Как пользоваться нивелиром и рейкой

Нивелир – только часть комплекта для замеров уровня. Дополняет его специальная рейка – из дерева, алюминиевого сплава или пластика. Выглядит так, что ошибиться невозможно: шест прямоугольного сечения с нанесенными отметками, буквами и цифрами красного и черного цветов.

Этот инструмент предназначается для работы в качестве «линейки». После установки на обследуемую точку определенные его уровни высоты служат для обеспечения точности промера. Из этого соображения и нанесены отметки: сегменты размером 10 см, разбитые на участки белого и черного цветов по 1 см каждый. С обратной стороны имеются деления в 1 мм – для увеличения точности. Закрепление высоты производится бегунком – элементом, перемещающимся по рейке.

Ремонт лазерного нивелира своими руками

Нивелир может подвергаться тряске и падению. Это влияет на точность работы. Появляется большая погрешность или вовсе пропадает лазерный луч. Можно самостоятельно разобрать прибор и осмотреть его на наличие видимых дефектов. Если таковые не имеются, то проведите регулировку.

1. Извлеките батарейки или аккумулятор. Открутите крепёжные болты. Аккуратно разъедините части корпуса.

2. Если нивелир не выдаёт лазерный луч, то проверьте целостность проводов. Они очень тонкие, как человеческие волоски, поэтому при сильном механическом воздействии рвутся. Припаяйте оборванные провода обратно.

3. При смещении всех плоскостей влево нужно покрутить регулировочный винт по часовой стрелке.

4. При смещении вправо вращайте винт против часовой стрелки.

5. Если горизонтальная плоскость сдвинута вверх или вниз, а вертикальная — влево или вправо, то ослабьте маленькие винтики с внутренними шестигранниками, которые служат для фиксации модуля.

6. Потом регулируйте потихоньку болтики, находящиеся в отверстиях. После каждого прокручивания нужно включать нивелир и проверять результат.

7. Самая сложная регулировка при устранении дуги. Поэтому, если в вашем приборе более трёх лучей, то лучше отнесите его в мастерскую.

8. При возникновении такой дуги установите цилиндр призмы в вертикальное положение путём вращения группы винтиков.

9. При отказе датчика или всех лазерных лучей замените плату управления.

Видео: Восстановление сбитых настроек лазерного уровня

Соблюдая правила подготовки к работе, производя проверку и настройку прибора, вы сможете делать точную разметку. Более подробные рекомендации для вашей модели нивелира есть в инструкции. Следуя им, вы избежите ошибок, дальнейших переделок работы и получите хороший результат. Первое изучение инструкции может занять продолжительное время. Но потом вы усвоите алгоритм. Ваши действия дойдут до автоматизма, что позволит делать разметку очень быстро.
