Какой минимальный уклон мягкой кровли можно делать – особенности кровельного покрытия
Возрастающая популярность мягкой кровли в сфере частного строительства объясняется красотой, надежностью и простотой монтажа этого покрытия. Чтобы битумная черепица смогла эффективно выполнять функцию гидробарьера, необходимо тщательно рассчитать угол ее укладки.
Особенности мягкой кровли
С помощью мягкой кровли можно оформлять крыши зданий жилого и коммерческого типа. Она производится в форме отдельных плиток (гонт), при укладке которых на сплошную обрешетку используется метод нахлеста. Монтаж материала не имеет особых сложностей: главное, соблюдать в его процессе минимальный угол наклона крыши из мягкой кровли в 11 градусов.
Мягкая кровля включает в себя следующие составляющие:
- Основание. Его функция выполняется прочной и надежной стеклотканью, для которой не страшны температурные колебания и деформации.
- Пропитка. Стеклоткань пропитывают с помощью модифицированного битумного состава. В результате материалу сообщаются значительные влагостойкие характеристики.
- Внешний слой. На поверхность битумной черепицы наносится бронирующая присыпка, для чего используется минеральная и каменная крошка, или гранитовый гранулят. Благодаря этому материал получает специфическую шероховатость, которая служит защитой от воздействия солнечного излучения. Это позволяет гибкой черепице длительное время сохранять первоначальную окраску.
- Внутренний слой. Основание материала посыпается измельченным кремнием, что оберегает плитку от склеиванию во время перевозки и складирования.

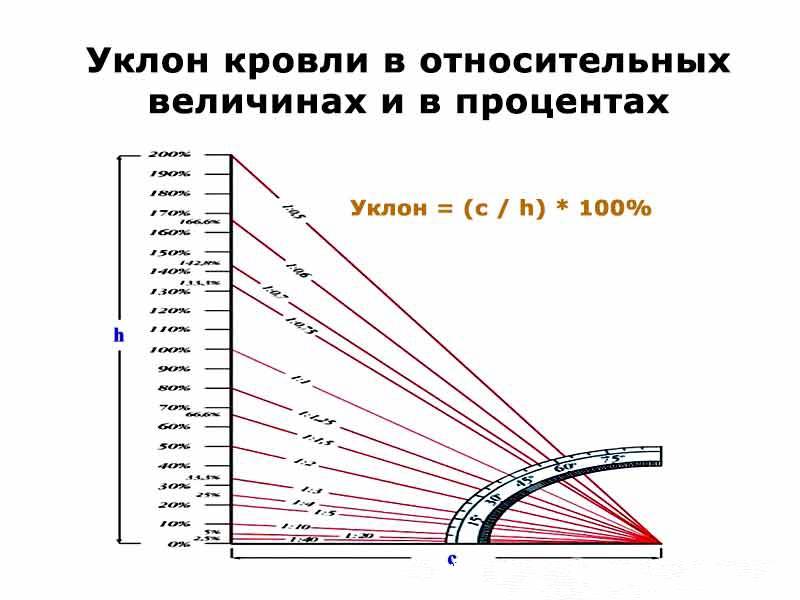

Как выбирается уклон в процентах и градусах
Новички в кровельном деле ошибочно считают, что на угол наклона мягкой черепицы влияют лишь вкусовые и эстетические факторы. Это далеко не так, ведь имеются четко сформулированные критерии, способствующие осуществлению правильного расчета уклона мягкой кровли в процентах и градусах, в зависимости от используемого материала.
Проектируя крышу, необходимо учесть следующие моменты:
- Количество зимних осадков. Пологие скаты в зимнее время становятся местом скопления значительных снежных шапок, увеличивающих нагрузку на кровельную конструкцию. Поэтому в регионах со снежными зимами рекомендуется использовать большой уклон кровли.
- Воздействие ветра. Местности, где случаются сильные ветры и ураганы, на крыши с крутыми скатами будет оказываться усиленная ветровая нагрузка, грозящая деформацией и разрушением конструкции. В таких случаях угол наклона кровли рекомендуется максимально уменьшить.
- Особенности материала. Для каждого кровельного материала производитель рекомендует определенный диапазон уклонов. Минимальный уклон мягкой кровли указывается, как 11 градусов.
Благодаря правильному подбору угла наклона для мягкой кровли крыша из мягкой черепицы получает должную защиту от появления протечки, повреждений и деформаций
Как результат, срок ее службы заметно возрастает. Минимальный уклон кровли из мягкой черепицы — очень важное значение, которое нельзя нарушать
Расчет минимального угла наклона
Как заверяют производители битумной черепицы, минимальный угол наклона черепичной кровли должен составлять 11 градусов. В среднем наиболее оптимальным показателем считается угол наклона 20-40 градусов: в таком случае обеспечивается эффективное отведение воды и снега с кровельной поверхности.
При сооружении низкоуклонных крыш из битумной черепицы необходимо соблюдать следующие рекомендации:
Обустроить дополнительную гидроизоляцию. Из-за минимального угла наклона мягкая кровля становятся местом скопления воды: этому способствует также шероховатость поверхности. Чтобы в таком случае не появлялись протечки, проводится дополнительная укладка гидроизоляционного слоя по всей площади кровли.
Усилить каркас. Для монтажа мягкой кровли используется сплошная обрешетка, что позволяет ей держать форму. Крыши с небольшим наклоном скатов оснащаются толстыми плитами ОСП, которые способны переносить дополнительные снеговые и ливневые нагрузки.
Регулярно чистить крышу. Скаты из гибкой черепицы склонны накапливать значительные объемы снега, которые из-за шероховатости поверхности не соскальзывают вниз
Поэтому очень важно в зимнее время проводить регулярную чистку крыши от снеговых масс. Для этого желательно использовать деревянную лопату или скребок с резиновой накладкой
Что касается установки снегозадерживающих элементов на поверхности мягкой кровли, то большой потребности в этом нет. Дело в том, что из-за шероховатости битумных плиток риск обрушения вниз снеговых масс достаточно небольшой.
Виды двухскатных крыш
Крыши двускатные бывают разных форм, каждая из которых отличается особенностями конструкции, дизайнерскими решениями и характеристиками подкровельного пространства.
Симметричная или простая двухскатная кровля
Щипцовая или симметричная классическая кровля представляет собой расположенные под нужным углом относительно постройки 2 плоских прямоугольных ската.
Свойства и функции сооружения определяются прежде всего величиной угла такой крыши:
- Наиболее простым решением для домов с размерами стены в ширину до 8 м будет ферма со сторонами, имеющими наклон 45°.
- Меньшие углы применяются в районах с большими ветровыми нагрузками и для небольших зданий.
- Расположение скатов круче 45° – лучший вариант для строений, находящихся в регионах с большим количеством осадков в виде снега. Такой тип кровли является наиболее дорогостоящим.
Симметричная ломаная конструкция понадобится для увеличения места под крышей.
Крыша с разными углами наклона скатов
Двускатная крыша с разными скатами, в основе которой находится произвольный треугольник с отличающимися углами, более сложна в расчетах. Одинаковых элементов в стропильной системе меньше. Какие-то части понадобится усиливать.
Конструкции используются с целью:
- получить мансардное помещения требуемой формы;
- сделать балкон с нужной стороны и заданного размера;
- создать стильный оригинальный дизайн.
Крыша с большими свесами
С горных вершин Швейцарии и Франции в Россию пришло такое экстерьерное решение, как шале, когда под одной кровлей дома размещаются другие пристройки.
Подход позволяет соединить традиционный взгляд на архитектуру и новые строительные технологии. Большие свесы помогают защитить от влаги фундамент и стены, сэкономить на устройстве отдельных кровельных систем.
Двускатная крыша с разными скатами позволяет перекрыть несколько помещений, начиная от мансарды, и включая парковку, летнюю кухню, беседку или веранду, бассейн или хозяйственные постройки.
Двухскатная ломаная конструкция крыши
Чтобы приблизить форму мансардного помещения к классической жилой площади, кровельные скаты вверху делают более пологими, а книзу усиливают наклон – «ломают».
С помощью этих манипуляций под кровлей получают:
- высокий потолок;
- почти вертикально расположенные стены и окна;
- возможность сделать балкон во всю ширину;
- отсутствие острых углов в комнатах.
Изломы увеличивают пространство мансарды, делают его более привычным и уютным.
Ломаные конструкции также применяются при создании разноуровневых двускатных крыш, когда скаты не только отличаются по длине, но и расположены на разной высоте.
Расчет двускатной крыши
Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.
Дополнительная информация о калькуляторе
Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.
Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.
Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда – щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.
Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту. Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже. Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже
Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.
Также вы можете задать свой вопрос или поделиться идеями по улучшению этого калькулятора. Будем рады вашим отзывам!
Пояснения к результатам расчетов
Угол наклона крыши
Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.
Площадь поверхности крыши
Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.
Примерный вес кровельного материала
Предположительный суммарный вес кровельного материала.
Количество рулонов изоляционного материала
Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.
Нагрузка на стропильную систему
Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.
Длина стропил
Стропила измеряются от основания ската до конька крыши.
Количество стропил
Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.
Минимальное сечение стропил
Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.
Количество рядов обрешётки
При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.
Равномерное расстояние между досками обрешетки
Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.
Объем досок обрешетки
Количество досок требуемых для обрешетки всей крыши (в кубических метрах).
Примерный вес досок обрешетки
Общий вес досок, используемых при обрешетке.
Расчет двускатной крыши Бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.
Как определить угол наклона крыши в вашем регионе
Для расчёта прочности кровельной конструкции и количества необходимого материала нужно знать оптимальный уклон кровли. Надо учесть ряд обстоятельств, в числе которых:
- проектируемое количество скатов;
- используемое подкровельного пространства;
- Показатели экономичности;
- вес конструкции.
Казалось бы, чем круче скат, тем лучше, но это ведёт к увеличению расхода материала и повышенному весу, а также к большой ветровой нагрузке на сооружение. Поэтому и существует такое понятие, как оптимальный угол наклона кровли из металлочерепицы.
Небольшой наклон, около 10-12 градусов, имеет свои недостатки, которые требуют увеличения рядности обрешётки и усиления стропил, в связи с возросшей снеговой нагрузкой. Кроме того, следует позаботиться об улучшенной гидроизоляции и необходимости увеличить нахлест листов. Это делается с целью предотвращения протечек на стыках при пологих скатах. Кровли такой конструкции наилучшим образом подходят для южных регионов, где снежный покров не имеет большого веса, а среднегодовая температура не слишком низкая. В летний период пологие крыши меньше прогреваются, что создаёт в жилище комфортные условия для существования.
Крутые скаты, в пределах от 30 до 45 градусов, более подходят для регионов с более низкими температурами и частыми снегопадами, но при этом надо учитывать возрастающую ветровую нагрузку на кровлю и здание в целом. Важным является и учёт прочностных характеристик металлочерепицы, которые закладывает производитель материала. Крепить листы, в случае крутых скатов, надо чаще, чем обычно, потому, что они склонны к сползанию под действием силы тяжести. Чем больше угол наклона крыши, тем более трудоёмкой при монтаже и менее экономичной она получится.
Существуют две нагрузки на кровельный материал, которые в плане технического обеспечения прочности противостоят друг другу.
-Ветровая нагрузка. -Снежное (дождевая).
Чем круче сооружаются скаты крыш, чем больше угол наклона, тем легче на них перемешаются атмосферные осадки, не задерживаясь на поверхностях склонов. Но при этом увеличивается площадь кровли, грозит увеличением ветровых нагрузок. Поэтому стоит из расчета двух параметров подбирать оптимальный вариант, учитывая и фактор увеличения стоимости сооружения за счет увеличения размеров кровельной конструкции.
Какой же оптимальный угол наклона кровли рекомендуют производители этого строительного материала? После проведённых испытаний, предприятия, выпускающие металлочерепицу, рекомендуют использовать её при наклоне ската от 11 до 45 градусов. При этом наиболее приемлемым является угол наклона от 12 до 22 градусов. Строительные нормы и правила не дают чётко выраженных рекомендаций по этому поводу, но предпочтительным, при длине ската около 6 метров, является угол наклона равный 14 градусам. Мы подошли к выбору наиболее экономичного способа покрытия крыши, который определяется таким понятием, как минимальный уклон кровли из металлочерепицы.
Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина
Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.
Итак, зачем измерять угол крыши:
- Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
- К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
- Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
- Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.
При увеличении угла уклона кровли стоит помнить несколько вещей:
- Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
- На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
- Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете верхней ее части — там плоскости имеют уклон менее 60°.
- Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.

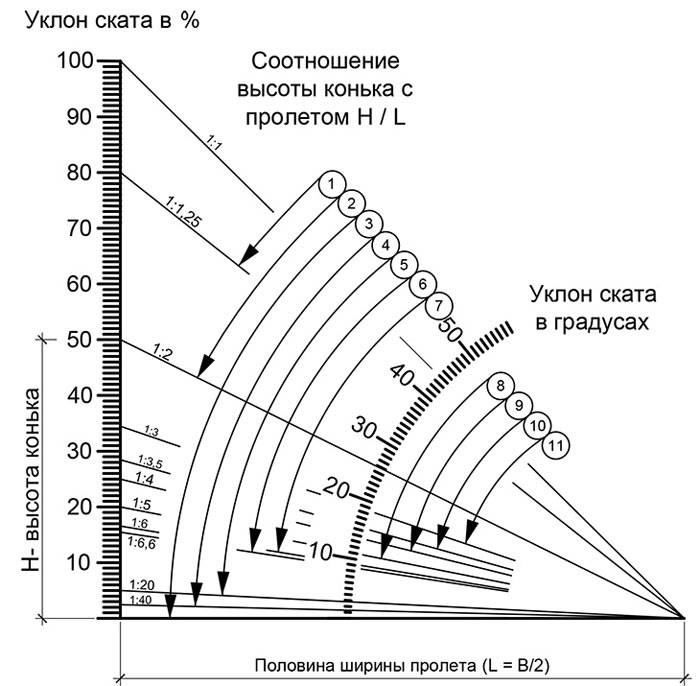

Угол наклона отображен через отношение высоты конька и половины ширины здания
Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:
- Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
- Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
- При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.
Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).
Для наглядности — треугольник в приложении к крыше дома
Так, если необходимо «плясать» от четко установленной высоты подъёма конька, то отношением tg. = .. несложно будет определить угол.
По полученному делением числу в таблице тангенсов находят угол в градусах. Тригонометрические функции часто бывают заложены в инженерные калькуляторы, они есть в обязательном порядке в таблицах Exel (для тех, кто умеет работать с этим удобным приложением. Правда, там расчет ведется не в градусах, а в радианах). Но чтобы нашему читателю не приходилось отвлекаться на поиски нужных таблиц, приведем значение тангенсов в диапазоне от 1 до 80°.
| Угол | Значение тангенса | Угол | Значение тангенса | Угол | Значение тангенса | Угол | Значение тангенса |
|---|---|---|---|---|---|---|---|
| tg(1°) | 0.01746 | tg(21°) | 0.38386 | tg(41°) | 0.86929 | tg(61°) | 1.80405 |
| tg(2°) | 0.03492 | tg(22°) | 0.40403 | tg(42°) | 0.9004 | tg(62°) | 1.88073 |
| tg(3°) | 0.05241 | tg(23°) | 0.42447 | tg(43°) | 0.93252 | tg(63°) | 1.96261 |
| tg(4°) | 0.06993 | tg(24°) | 0.44523 | tg(44°) | 0.96569 | tg(64°) | 2.0503 |
| tg(5°) | 0.08749 | tg(25°) | 0.46631 | tg(45°) | 1 | tg(65°) | 2.14451 |
| tg(6°) | 0.1051 | tg(26°) | 0.48773 | tg(46°) | 1.03553 | tg(66°) | 2.24604 |
| tg(7°) | 0.12278 | tg(27°) | 0.50953 | tg(47°) | 1.07237 | tg(67°) | 2.35585 |
| tg(8°) | 0.14054 | tg(28°) | 0.53171 | tg(48°) | 1.11061 | tg(68°) | 2.47509 |
| tg(9°) | 0.15838 | tg(29°) | 0.55431 | tg(49°) | 1.15037 | tg(69°) | 2.60509 |
| tg(10°) | 0.17633 | tg(30°) | 0.57735 | tg(50°) | 1.19175 | tg(70°) | 2.74748 |
| tg(11°) | 0.19438 | tg(31°) | 0.60086 | tg(51°) | 1.2349 | tg(71°) | 2.90421 |
| tg(12°) | 0.21256 | tg(32°) | 0.62487 | tg(52°) | 1.27994 | tg(72°) | 3.07768 |
| tg(13°) | 0.23087 | tg(33°) | 0.64941 | tg(53°) | 1.32704 | tg(73°) | 3.27085 |
| tg(14°) | 0.24933 | tg(34°) | 0.67451 | tg(54°) | 1.37638 | tg(74°) | 3.48741 |
| tg(15°) | 0.26795 | tg(35°) | 0.70021 | tg(55°) | 1.42815 | tg(75°) | 3.73205 |
| tg(16°) | 0.28675 | tg(36°) | 0.72654 | tg(56°) | 1.48256 | tg(76°) | 4.01078 |
| tg(17°) | 0.30573 | tg(37°) | 0.75355 | tg(57°) | 1.53986 | tg(77°) | 4.33148 |
| tg(18°) | 0.32492 | tg(38°) | 0.78129 | tg(58°) | 1.60033 | tg(78°) | 4.70463 |
| tg(19°) | 0.34433 | tg(39°) | 0.80978 | tg(59°) | 1.66428 | tg(79°) | 5.14455 |
| tg(20°) | 0.36397 | tg(40°) | 0.8391 | tg(60°) | 1.73205 | tg(80°) | 5.67128 |
В случае, наоборот, когда за основу берется угол наклона кровли, высота расположения конька определяется по обратной формуле:
. = . × tg.
Теперь, имея значения двух катетов и угла наклона кровли, очень просто вычислить и требуемую длину стропила от конька до карнизного свеса. Можно применить теорему Пифагора
. = √ (.² + .²)
Или же, что, наверное, проще, так как уже известна величина угла, применить тригонометрическую зависимость:
. = .sin.
Значение синусов углов — в таблице ниже.
| Угол | Значение синуса | Угол | Значение синуса | Угол | Значение синуса | Угол | Значение синуса |
|---|---|---|---|---|---|---|---|
| sin(1°) | 0.017452 | sin(21°) | 0.358368 | sin(41°) | 0.656059 | sin(61°) | 0.87462 |
| sin(2°) | 0.034899 | sin(22°) | 0.374607 | sin(42°) | 0.669131 | sin(62°) | 0.882948 |
| sin(3°) | 0.052336 | sin(23°) | 0.390731 | sin(43°) | 0.681998 | sin(63°) | 0.891007 |
| sin(4°) | 0.069756 | sin(24°) | 0.406737 | sin(44°) | 0.694658 | sin(64°) | 0.898794 |
| sin(5°) | 0.087156 | sin(25°) | 0.422618 | sin(45°) | 0.707107 | sin(65°) | 0.906308 |
| sin(6°) | 0.104528 | sin(26°) | 0.438371 | sin(46°) | 0.71934 | sin(66°) | 0.913545 |
| sin(7°) | 0.121869 | sin(27°) | 0.45399 | sin(47°) | 0.731354 | sin(67°) | 0.920505 |
| sin(8°) | 0.139173 | sin(28°) | 0.469472 | sin(48°) | 0.743145 | sin(68°) | 0.927184 |
| sin(9°) | 0.156434 | sin(29°) | 0.48481 | sin(49°) | 0.75471 | sin(69°) | 0.93358 |
| sin(10°) | 0.173648 | sin(30°) | 0.5 | sin(50°) | 0.766044 | sin(70°) | 0.939693 |
| sin(11°) | 0.190809 | sin(31°) | 0.515038 | sin(51°) | 0.777146 | sin(71°) | 0.945519 |
| sin(12°) | 0.207912 | sin(32°) | 0.529919 | sin(52°) | 0.788011 | sin(72°) | 0.951057 |
| sin(13°) | 0.224951 | sin(33°) | 0.544639 | sin(53°) | 0.798636 | sin(73°) | 0.956305 |
| sin(14°) | 0.241922 | sin(34°) | 0.559193 | sin(54°) | 0.809017 | sin(74°) | 0.961262 |
| sin(15°) | 0.258819 | sin(35°) | 0.573576 | sin(55°) | 0.819152 | sin(75°) | 0.965926 |
| sin(16°) | 0.275637 | sin(36°) | 0.587785 | sin(56°) | 0.829038 | sin(76°) | 0.970296 |
| sin(17°) | 0.292372 | sin(37°) | 0.601815 | sin(57°) | 0.838671 | sin(77°) | 0.97437 |
| sin(18°) | 0.309017 | sin(38°) | 0.615661 | sin(58°) | 0.848048 | sin(78°) | 0.978148 |
| sin(19°) | 0.325568 | sin(39°) | 0.62932 | sin(59°) | 0.857167 | sin(79°) | 0.981627 |
| sin(20°) | 0.34202 | sin(40°) | 0.642788 | sin(60°) | 0.866025 | sin(80°) | 0.984808 |
Для тех же читателей, кто просто не хочет погружаться в самостоятельные тригонометрические расчеты, рекомендуем встроенный калькулятор, который быстро и точно определит длину ската кровли (без учета карнизного свеса) по имеющимся значениям высоты конька и длины горизонтальной проекции ската.
Калькулятор расчета длины ската кровли по известному значению высоты конька
Умелое использование тригонометрических формул позволяет, при нормальном пространственном воображении и при умении выполнять несложные чертежи, провести расчеты и более сложным по конструкции крыш.
Габариты мансарды и угол наклона крыши
Если Вы планируете использовать чердачное помещение в качестве мансарды, то расчет наклона крыши имеет первостепенное значение, поскольку влияет на полезную площадь, которую можно будет использовать в помещении. Схема проста: чем больше угол наклона крыши, тем больше внутри свободного пространства.
Более наглядно данную зависимость показывает схема, выполненная в масштабе
Обратите внимание, что высота потолка никак не может быть ниже 2,0 метра. Доказано многими застройками, что уменьшение этого размера делает помещение некомфортным и давящим на человека
В жилых помещениях используют высоту до потолка не ниже 2,5 метров.
Существуют стандартные размеры, которые применяются во многих застройках и вполне отвечают требованиям комфорта. В таблице приведены углы наклона крыши, высота конька, длина ската, полезная площадь мансарды и площадь кровельного покрытия.
| Угол ската крыши | Высота конька, м | Длина ската, м | Полезная площадь мансардного помещения на 1м длины здания (при высоте потолка 2м), м2 | Площадь кровельного покрытия на 1м длины здания, м2 |
| 20° | 1,82 | 5,32 | нет | 11,64 |
| 25° | 2,33 | 5,52 | 0,92 | 12,03 |
| 30° | 2,89 | 5,77 | 2,61 | 12,55 |
| 35° | 3,50 | 6,10 | 3,80 | 13,21 |
| 40° | 4,20 | 6,53 | 4,75 | 14,05 |
| 45° | 5,00 | 7,07 | 5,52 | 15,14 |
| 50° | 5,96 | 7,78 | 6,16 | 16,56 |
Вывод простой. Чем больше уклон крыши, тем больше полезная площадь мансарды, длиннее наклонные стропила и больше площадь, которую нужно покрыть кровельным материалом. Связь пропорциональна.
Также для правильного расчета наклона крыши необходимо учитывать соответствующие снеговые и ветровые нагрузки. Подбираются они в зависимости от расположения объекта согласно рекомендациям, которые изложены в ДБН В.1.2-2: 2006 «Нагрузки и воздействия». Это отдельная сложная тема, которую мы разберем в следующих статьях на нашем сайте.
Добавить комментарий
Расчет угла кровли в зависимости от снеговых и ветровых нагрузок
Для определения вероятного действия от выпадения осадков на строение (угол наклона двускатной крыши) используется карта снеговых нагрузок Российской Федерации (сопредельных стран).
Карта снеговых нагрузок Российской Федерации
При этом для расчета угла ската кровли используется значение числителя (первая цифра дроби), то есть среднестатистический вес снежного покрова для горизонтальной плоскости. Планируемый угол уклона крыши учитывается коэффициентом µ, составляющим для крыш со скатом:
- менее 25о – 1;
- 25…60о – 0,7 (интерполируется согласно данным, приведенным выше);
- более 60о – не учитывается.
При постройке дома, например, в Подмосковье, здание попадает в третью зону со средней снеговой нагрузкой 180 кг/м.кв. При планируемой кровле с углом наклона в 30о цифру следует умножить на коэффициент 0,7 – итоговое значение составит 126 кг/м.кв.
Для расчета ветровых нагрузок используется аналогичная схема. По карте ветровых нагрузок определяется зона, по месту расположения строения (между зданий, на открытом месте) – тип воздействия ветрового потока. Эти параметры дают начальную формулу, как рассчитать угол наклона крыши.
Карта ветровых нагрузок России
Место расположения здания учитывается коэффициентами из таблицы.
*- Место размещения для дома высотой в 5 м включает область с радиусом 5х30 = 150 м. Таким образом, даже в крупном городе дом, выстроенный в частном районе, будет считаться находящимся в зоне с малоэтажной застройкой.
Упрощенный расчет нагрузки от действия ветра для здания в Подмосковье, распложенного на берегу водоема значительной площади, позволяет получить цифру:
- для зоны 1 (Москва и Подмосковье) среднестатистическая нагрузка составляет 32 кг/м.кв.;
- для ската в 30о, высоты 5…10 м и размещения на открытой местности принимаем коэффициент 1,0;
- конечный результат – 32х1,0 = 32 кг/м.кв.
Однако, помимо обычного воздействия ветра, необходимо учесть его аэродинамическую составляющую.
Иллюстрация — ветровые нагрузки на крышу
В зависимости от преобладающего направления ветрового потока, он будет стремиться сорвать кровлю или «прижать» ее к стропилам. Поэтому с учетом розы ветров рассчитывается усилие для наиболее нагруженных зон и полученное значение применяется для всей конструкции, чтобы унифицировать ее и не использовать в разных зонах стропила различного сечения. Так, с учетом приведенных выше расчетов и планируемой двускатной кровли, принимаем для ветра во фронтон (торец здания) коэффициент -1,4 и умножаем его на номинальное значение ветровой нагрузки: 32х(-1,4) = 44,8 кг/м.кв.
Полученные данные по ветровой и снеговой нагрузке суммируются, при этом знак коэффициента аэродинамического влияния ветра не учитывается. Для расчетного случая итог составит:
126+44,8 = 170,8 кг/м.кв.
Это не превышает допустимой нагрузки на стропильные системы обычной конструкции 300 кг/м.кв., соответственно, крыша с таким углом наклона вполне допустима для данной местности.
