Порядок проведения работ
Если все готово, можно приступать к монтажу. Вот основные его этапы:
Установка котла
Подключение теплогенератора к системе газоснабжения может осуществлять только сотрудник газового хозяйства, но все остальное пользователь вправе сделать самостоятельно. Прежде всего, нужно правильно выбрать место для котла. Он должен стоять поближе к дымоходу, так чтобы длина соединяющей их трубы не превышала 25 см. Площадь поперечного сечения дымохода должна быть не меньше, чем у дымоотводящего патрубка котла.
Объем помещения должен составлять не менее 15 куб. м, а при мощности котла свыше 75 кВт – по 0,2 куб. м на каждый киловатт.
Схема отопления с газовым котлом
В помещении должно быть окно, минимальная площадь которого определяется из расчета 0,03 кв. м на каждый куб. м объема.
В котельную должен поступать свежий воздух – непосредственно с улицы либо через соседнее помещение, например, через кухню.
Подключать полимерные трубы непосредственно к котлу нельзя. Между ними и теплогенератором должен быть металлический участок длиной не менее 3 м.
Разметка
Перед тем как продолжить монтаж системы отопления, нужно отметить на стенах местоположение крепежных элементов и отверстий для пропуска труб.
Разметку отверстий под кронштейны радиаторов удобнее всего наносить при помощи шаблона.
Если предполагается использовать секционные радиаторы большой длины, то кронштейны нужно располагать не только с краю, но и посредине, чтобы избежать провисание прибора с его последующей деформацией и разгерметизацией.
Установка оборудования и монтаж трубопроводов систем отопления
Рассмотрим монтаж системы отопления из полипропиленовых труб. Перед навешиванием радиатора на стене можно закрепить лист фольги, которая уменьшит теплопотери за счет отражения инфракрасного излучения. Еще один полезный прием – установка над радиатором плавно изгибающегося жестяного козырька, который облегчит нагретому воздуху выход из-под подоконника.
Циркуляционный насос устанавливают на линии «обратки» перед самым котлом. Здесь теплоноситель является наиболее холодным, а значит, насос прослужит дольше.
Этот участок хорошо подходит и для мембранного расширительного бака. Последний очень не любит турбулентность, и как раз перед циркуляционным насосом она почти никогда не наблюдается.
Воздухоотводчик устанавливается в самой высокой точке контура.
Готовая отопительная система с трубопроводом
Соединения в полипропиленовых и металлопластиковых трубопроводах выполняются разными способами. Детали из полипропилена свариваются, для чего их нужно разогреть на специальном инструменте, называемом в обиходе паяльником или утюгом.
Время выдержки строго регламентировано и зависит от диаметра детали и толщины ее стенки. После разогрева одна из деталей одевается на другую и по мере остывания они образуют прочный сплав.
Ни в коем случае нельзя сваривать полипропиленовые трубы между собой встык, без применения муфты. Такое соединение не выдержит внутреннего давления и очень быстро даст течь.
Для присоединения металлопластиковой трубы к арматуре или радиатору на ней необходимо закрепить фитинг. Фитинги бывают двух видов:
- Обжимные: самый доступный, а соответственно, и самый популярный вариант. Деталь состоит из штуцера, разрезного кольца (сухаря) и накидной гайки. Первой на трубу надевается гайка, затем – сухарь, после чего в нее вводят штуцер. Теперь сухарь нужно надвинуть на штуцер, а следом за ним – накидную гайку, которая при этом навинчивается на имеющуюся на штуцере резьбу. Затягивать гайку нужно до того момента, пока не услышите четырехкратное поскрипывание материала. У обжимных фитингов есть существенный недостаток: время от времени их приходится подтягивать, иначе они начнут подтекать. По этой причине их нельзя замуровывать в стены.
- Пресс-фитинги: более дорогая, но зато и гораздо более надежная разновидность. Фитинг имеет гильзу, которая обжимается специальными клещами вокруг штуцера после надевания на него трубы. При таком исполнении протечки исключены, так что трубы с пресс-фитингами можно безбоязненно прокладывать скрытым способом.
Перед протяжкой трубы через отверстие в стене ее конец следует обмотать полиэтиленовой пленкой во избежание попадания внутрь мусора.

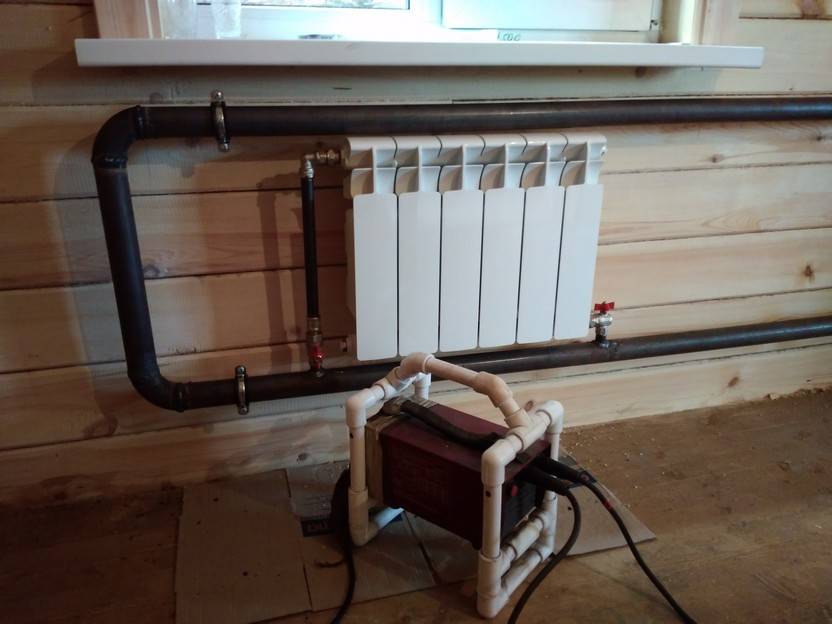

Собранную систему нужно подвергнуть испытанию давлением – опрессовке. Для этого используют ручной или электрический опрессовщик. С его помощью в системе на несколько часов создают давление в 1,5 – 2 раза выше номинального.
Если за время испытаний показания манометра не изменились, значит, протечки отсутствуют.
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.
Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.
Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.
Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.
Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.
Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
https://www.youtube.com/watch?v=olrD9qxCAhM
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
Как самому сделать отопление по схеме «Ленинградка» в частном доме
Одна из популярных систем отопления – это «ленинградка». Считается, что название такое она получила, потому что была впервые применена при монтаже в домах Ленинграда. Это однотрубная система. Иными словами все теплообменники или как их еще называют радиаторы отопления, батареи, располагаются по одной линии и на одной трубе.
Простую схему можно выразить так:
Т.е., теплоноситель, в данном случае вода, проходит через все радиаторы, постепенно теряя тепло. Лучше, оно сохраняется, если все радиаторы расположены на одном уровне. Поэтому подобная система выгоднее всего подходит для одноэтажных домов. Устанавливать можно с естественной циркуляцией воды и с принудительной, т.е. с применением насоса.
В предоставленном ниже видео, автор на примере схем рассказывает, как можно организовать у себя дома такую систему.
Основные виды обогрева
Отличие всех существующих систем зависит от разных критериев. Место установки, площадь обогрева, технические особенности разводки и монтажа. В частых случаях на вид конструкции влияет способ подачи энергоносителей и, конечно, общая стоимость всего комплекса отвечающего за отопление частного дома. Современные энергосберегающие технологии предлагают широкий выбор различных систем отопления, с применением передовых разработок. В данной статье представлены популярные, распространённые виды, систем обогрева, применяемые практически в каждом доме.
Водяное отопление
Среди всех вариантов самым популярным считается обогрев с применением жидкости (воды) в качестве теплоносителя. Преимущества классического вида водяного отопления были выявлены в процессе долголетнего применения. Технические характеристики системы позволяют её эксплуатацию в различных условиях. Как в промышленных зданиях, так и в постройках частного сектора, квартирах, офисах. Все это можно реализовать своими руками. Основные преимущества:
- Одинаковый режим температуры во всех помещениях.
- Продолжительность срока эксплуатации.
- Возможность использования разных материалов труб, метизов (полипропилен, металл).
- Бесшумность работы.
- Экономия топлива, простое обслуживание.
Отдельными элементами конструкции данного варианта являются электрический, многофункциональный или газовый котёл. Так же применяются угольные котлы. С их помощью вода нагревается и разносится по трубам (циркуляция замкнутого вида) к батареям. Так передаётся тепло нагретой жидкости в помещения. Для удобства эксплуатации, применяются несколько подвидов. О них поговорим ниже.
Воздушное отопление
Данный тип обогрева был известен и применялся еще в древние времена. Нагретый воздух с помощью системы воздуховодов подавался в помещение, тем самым обогревая его. В современном исполнении это распространённый способ отопления помещений с большими площадями. До недавнего времени он использовался только в производственных цехах, спортивных сооружениях, общественных помещениях. Но развитие современных технологий позволяет применять воздушный способ и в частных домах.
Нагрев и подача воздушной массы в помещения осуществляется калориферами. В больших цехах это специальные установки, обеспечивающие нагрев и постоянную циркуляцию воздуха определённой температуры. Местный вариант предусматривает использование воздушно-отопительных приборов небольшой мощности. Обычно это, тепловые пушки, тепловентиляторы. Устройства достаточно мобильны и используют в качестве основного нагревателя различные способы конструкций (электрические тены, топливные горелки и др.).
Эксплуатация воздушного отопления требует жёсткого соблюдения правил пожарной безопасности и основных требований гигиены. Второе предусматривает наличие фильтров очистки воздуха, проточной вентиляции, воздуховодов, воздушных занавесов и других элементов. А так же постоянный контроль, над системой воздуховодов в целом.
Обогрев на базе электричества
Данный вид отопления работает на принципе преобразование электрической энергии в тепло. Основным источником тепла, являются электрический котёл или различные нагревательные устройства (приборы). Котлы применяются в водяных системах, считаются экологически чистым способом обогрева. Отдельные приборы имеют свои конструкции:
- Конвекторы электрические.
- Завесы воздушные.
- Масляные радиаторы с тэнами.
- Инфракрасные излучатели (УФО), теплый пол.
- Тепловентиляторы, тепловые пушки.
Применение разных модификаций зависит от места установки, площади обогрева, условий эксплуатации. Электрические конвекторы, масляные радиаторы хорошо подходят при обогреве квартир или частных домов. Это касается устройств УФО и тёплых полов. Все перечисленные способы экономичны (при условии доступной цены на электроэнергию) и не требуют привлечения для нескольких видов энергоносителей, можно использовать только электричество.
Факторы, влияющие на выбор котла отопления для дачи
Считается, что выбор отопления для дачи зависит от целого ряда критериев, которые обязательно следует учитывать для того, чтобы система отличалась максимальной эффективностью, но вместе с тем экономично расходовала топливо.Среди таких факторов принято выделять следующие:
Показатели удаленности сооружения от всех важных линий коммуникации наподобие котельной, газовой магистрали и т.п.
Удаленность строения от крупного населенного пункта и станций заправки.
Частота проведения времени в доме
Это значит, что, рассматривая, какое отопление сделать на даче, важно сделать акцент на том, будет ли времяпрепровождение в загородном доме периодическим или постоянным.. Специалисты часто рекомендуют следующее: в том случае, если зимой эксплуатировать дачу не планируется, то правильнее будет слить всю воду из системы непосредственно перед отъездом (про
Специалисты часто рекомендуют следующее: в том случае, если зимой эксплуатировать дачу не планируется, то правильнее будет слить всю воду из системы непосредственно перед отъездом (про
Газовый котел. Какие есть варианты?
Решив для себя кардинальный вопрос — в квартире будет газовое отопление, начните с оценки рынка отопительной техники
Здесь придется брать во внимание не только тепловые потери, но и ограниченную площадь квартиры, количество обитателей и собственные бытовые нужды
Основной акцент при выборе типа нагревательного котла сделайте на модели настенного типа. Сегодня рынок подобной техники достаточно широко представлен. Выбрать можно всегда, как газовый, так и электрический котел соответствующей мощности. Сразу хвататься за модели с большой мощностью не стоит. Для городской квартиры можно обойтись котлом мощностью 6-10 кВт. Здесь действует примерный расчет — 1 кВт тепловой энергии необходим для обогрева 10 м2 жилой площади при средних теплотехнических характеристиках стен.. К этой цифре можно добавить 10-15% на тепловые потери.
Приобретение двухконтурного газового котла – оптимальный вариант, чтобы получить реальную независимость от центрального отопления и горячего водоснабжения. Как сделать отопление в квартире своими руками, используя электричество, ответ прост — можно использовать настенные нагревательные агрегаты с ТЭНами.
Можно установить в квартире теплый пол, однако в этом случае лучшим вариантом станет не электрический, а водяной пол. Такой способ обогрева очень удобен, так как водяной теплый пол можно подключить к основному нагревательному контуру.
Как сделать отопление самому без насоса из полипропилена
Полимерные трубы из полипропилена получили популярность благодаря доступной цене, качеству материала и простоте монтажа. Справиться со сборкой сможет и новичок, достаточно только купить или взять в аренду паяльник — специальный нагреватель, предназначенный для соединения элементов между собой.
Аморфность полимера к агрессивной среде под действием высоких температур является залогом долговечности системы. Материал оказывает минимальное сопротивление направленному движению теплоносителя, что делает контур из полипропиленовых труб наиболее пригодным для организации гравитационной циркуляции жидкости.
Последовательность выполнения работ:
- Размечают места установки батарей, точки подключения подводок и трассы магистралей. Схему наносят на стенах, начиная с самого дальнего участка, постепенно приближаясь к топочной, где будет установлен котёл. Магистрали должны иметь наклон от 2 до 8 мм.
- После нанесения разметки определяют, на каком уровне должен стоять котёл. Входной патрубок не должен быть выше возвратной магистрали. Если это условие не выполняется, потребуется корректировка разметки либо обустройство приямка для заглубления котлоагрегата.
- Пробивают отверстия в перегородках и вырезают борозды под скрытую прокладку.
- Выполняют контрольную проверку правильности нанесения разметки и приступают к монтажу. Сначала устанавливают радиаторы, затем собирают подводки и прокладывают магистрали.
Собранный контур медленно заполняют водой через кран подпитки в нижней точке. Воздух из труб уйдет в расширительный бачок. Для заполнения батарей следует воспользоваться ручным воздухоотводчиком.
Не используя газ и электричество
На сегодняшний день существует несколько альтернативных вариантов обогрева помещения, при котором не требуется наличие электричества или подводка газа. Такое отопление из труб без батарей позволит сэкономить. Варианты отопительных систем могут быть следующие:
- печи и камины. Они греют комнату за счет энергии сгорания дров или угля. Если решиться и выбрать такой вариант, то потребуется соорудить печь или покупку готовой коммуникации, которую потребуется только правильно установить. При этом в итоге семья получает экологически чистый и экономичный метод обогрева, а если плиту оснастить жарочной поверхностью, то она вполне справится с готовкой пищи;
- автономная система отопления от личного источника электроэнергии, которую можно получить двумя путями:
- с помощью солнечного света. Тут придется потратиться на специальные солнечные коллекторы, которые могут преобразовать солнечную энергию в тепловую и таким образом работать как обогреватель. Естественно придется вложить средства на приобретение оборудования, но траты будут разовыми, а получение электроэнергии постоянным;
- с помощью силы и энергии ветра. Для этого придется построить специальный аппарат, который состоит из вертушки, генератора и аккумулятора. Если собрать самостоятельно не получается можно приобрести уже готовую конструкцию, которая преобразует силу ветра в электроэнергию.
Видео — отопление без газа и дров. Новинка!
Отопление без котлов, труб и воды КОУЗИ
Смотрите это видео на YouTube
Без труб и котлов
Автономная система отопления зачастую оснащена, котлом к которому подключены трубно-радиаторные коммуникации, которые позволяют обогреть разу несколько комнат. Однако так же эффективно может работать правильно подобранное отопление без труб и батарей, которое функционирует от одного теплового источника. Чаще всего это:
- печь из кирпичной клади или металла, которая станет идеальным вариантом для подачи тепла в одну комнату или двух смежных помещений;
- камин, который эксплуатировали в древности для обогрева замков;
- обогреватель электрического типа рефлекторный или на масляной основе;
- кондиционеры и т.п.
Запомните, что для дачного дома, который построен по старинному принципу «пятистенок» вполне достаточно для качественного обогрева одной печи, которую располагают посредине дома. Даже сегодня в таких конструкциях отопление проводиться без труб, батарей и котлов.

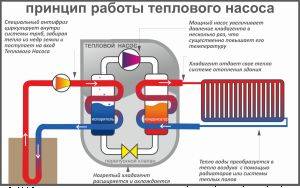

Отопление без топлива
Он состоит из труб, которые заполняются фреоном, а также из дроссельной, компрессорной и теплообменной камер. Устройство работает по схеме холодильника и основывается на простых физических законах.
Трубы находятся глубоко под землей или в озере на приличной глубине, чтобы температура окружающей среды не поднималась выше 8 0C даже в самый жаркий день.
Уже при 3 0C фреон закипает и поднимается по ним в компрессор, где поддается сжиманию и таким образом нагревается до 80 0C.
В таком виде направляется опять в магистраль под землю, повторяя цикл по кругу.
Тепло без отопления
Даже без отопительной системы, без труб, батарей и котлов есть возможность согреться в помещении.
Существует несколько способов, которые используются как вместе, так и по отдельности. К ним относятся:
- максимальное утепление своего жилища. Чтобы сохранить частички тепла, которые поступают после готовки еды, дыхания жильцов и т.п. достаточно утеплить стены, добавить в интерьер теплые напольные покрытия, тяжелые шторы на окна, чтобы они перекрыли доступ холодного воздуха и не позволяли теплу покидать помещение и т.п. Даже если отопительная система работает как надо, такие нюансы позволят сохранить энергоресурсы и не потреблять больше тепла, чем нужно;
- утепление домашнего гардероба. Надевайте теплый свитер и тапочки. Во время просмотра телепередач укройтесь теплым пледом или используйте теплую накидку, грелку в постель и теплые напитки (чай, молоко);
- психологический обогрев. Меняем дизайн помещения, его цветовую гамму на более теплую (персиковую, желтую), добавляем вязанные декоративные элементы и деревянные аксессуары. Используйте ароматические свечи и фотографии теплых стран в интерьере. Таким образом, идет воздействие по двум направлениям: на глаза и осязание. Так можно обмануть организм и заставить почувствовать тепло.
В любом случае можно найти возможность и подходящий метод и согреть свой дом. Отопление без труб и котлов может стать эффективным решением этой проблемы даже в сильные морозы. Используя вышеперечисленные методы, получится согреть свое жилище даже в самых нестандартных ситуациях.
Монтаж системы отопления частного дома
Может проводиться одновременно со строительством дома или же
устанавливаться в уже эксплуатируемое здание.
В первом случае монтаж более простой, экономичный и
позволяет монтировать трубы в стены или укладывать на пол.
Однако, независимо от того, на какой стадии проводится индивидуальное
отопление в доме, нужно выдержать требования к его установке:
монтаж системы производится только в теплом помещении. Не
допускается запуск системы при температуре ниже 5оС. Это нужно чтобы
избежать переохлаждения теплоносителя;
трубы устанавливаются вдоль/внутрь стен или монтируются в
пол. Минимальная высота установки – 150 мм. В противном случае трубы можно
повредить при монтаже плинтусов;
исключаются перепады труб. Это позволит избежать появления
воздушных пробок в системе;

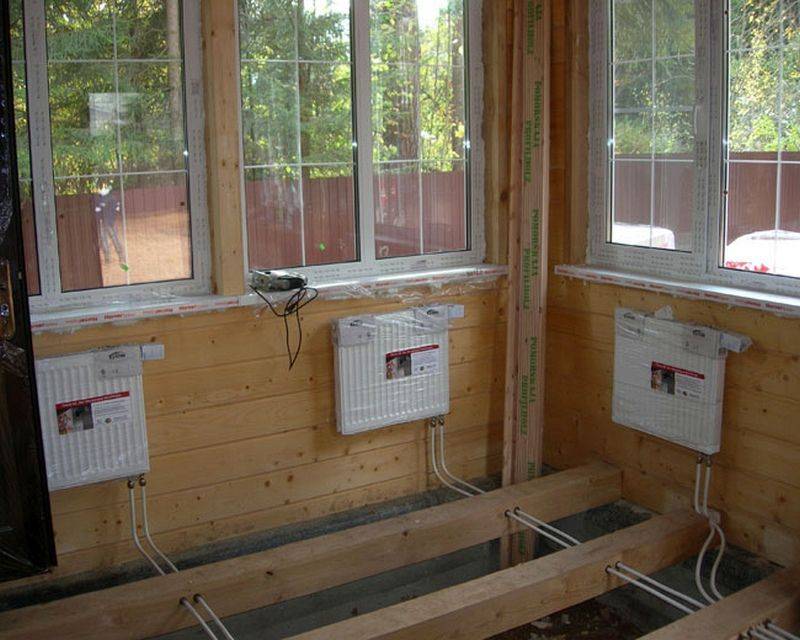

радиаторы устанавливаются возле окон на расстоянии не менее
150 мм. от пола и 50 мм. от подоконника. При этом радиаторы всех помещений
нужно располагать на одном уровне. Радиаторы разного типа устанавливаются в
соответствии с рекомендациями изготовителя;
обязательно наличие расширительного бачка и слива, чтобы
избежать сбоя в работе системы. Слив необходим, чтобы иметь возможность
полностью заменить теплоноситель в системе. Рекомендуется производить замену
воды в системе не реже чем раз в 7 лет. Для систем с антифризом не реже чем раз
в 3-4 года (по спецификации производителя) и с обязательной промывкой системы.
Порядок выполнения монтажа системы отопления:
- установка котла;
- разводка труб;
- установка радиаторов;
- состыковка радиаторов и труб с установкой терморегуляторов;
- установка расширительного бачка и насоса;
- подключение котла к системе.
Особенности обслуживания
Особого внимания к себе индивидуальная система отопления требовать не будет. Единственное – может возникнуть необходимость долить теплоноситель в расширительный бачок. И то, делать это нужно всего лишь пару раз в году.
Хотя и этого вашего вмешательства можно избежать, объединив вместе расширительный и расходный баки тепловой системы. Но сделать это получится лишь в том случае, если схема подключения автономного отопления была выполнена правильно.
Кроме этого, раз в год отопительную установку нужно проверять. Эти профилактические меры являются обязательными, ведь они могут выявить потенциальную поломку или проблему, допущенную при монтаже.
В чем отличие твердотопливных котлов
Помимо того, что эти источники тепла производят тепловую энергию, сжигая различные виды твердого топлива, они имеют ряд других отличий от других теплогенераторов. Эти отличия как раз и являются следствием сжигания древесины, их надо воспринимать как данность и всегда учитывать при подсоединении котла к системе водяного отопления. Особенности заключаются вот в чем:
- Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
- Образование конденсата в топливнике. Особенность проявляется во время поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).
Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.
Опасность инерционности состоит в возможном перегреве водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.
Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.
Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.
Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.
Такой налет служит теплоизолятором и снижает КПД твердотопливного котла
Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).
Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.
Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.
Однотрубная схема отопления
С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.
Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в добавляются элементы:
- Радиаторные контроллеры.
- Терморегуляторы.
- Балансирующие вентили.
- Шаровые клапаны.
Ленинградка регулирует нагрев определенных радиаторов.
