Как сделать слив для душа в полу: подробная инструкция по монтажу

Монтаж душевого трапа под плитку

Перед началом установки трапа нужно подобрать нужные стройматериалы и инвентарь. Еще специалисты рекомендуют заранее рассчитать количество требуемого материала, которое потребуется при монтаже.

1. Отводная труба соединяется с канализацией под небольшим наклоном. На место стыка наносится герметик.
2. Это способствует моментальному сливу жидкости в канализацию. Еще одним важным этапом установки является расчёт высоты стяжки.
3. Для этой цели применяется специальное сливное устройство. Трап должен располагаться чуть выше канализационной трубы.
4. Разметка наносится на стену с помощью линейки. Для стока воды нужно сделать наклон в 1 см.
5. Завершающим этапом является установка пола. Его высота также отмечается на стене.

В настоящее время дизайнеры стараются применять большие конструкции. Современная душевая кабинка состоит из прозрачной двери, плитка, шлаг.

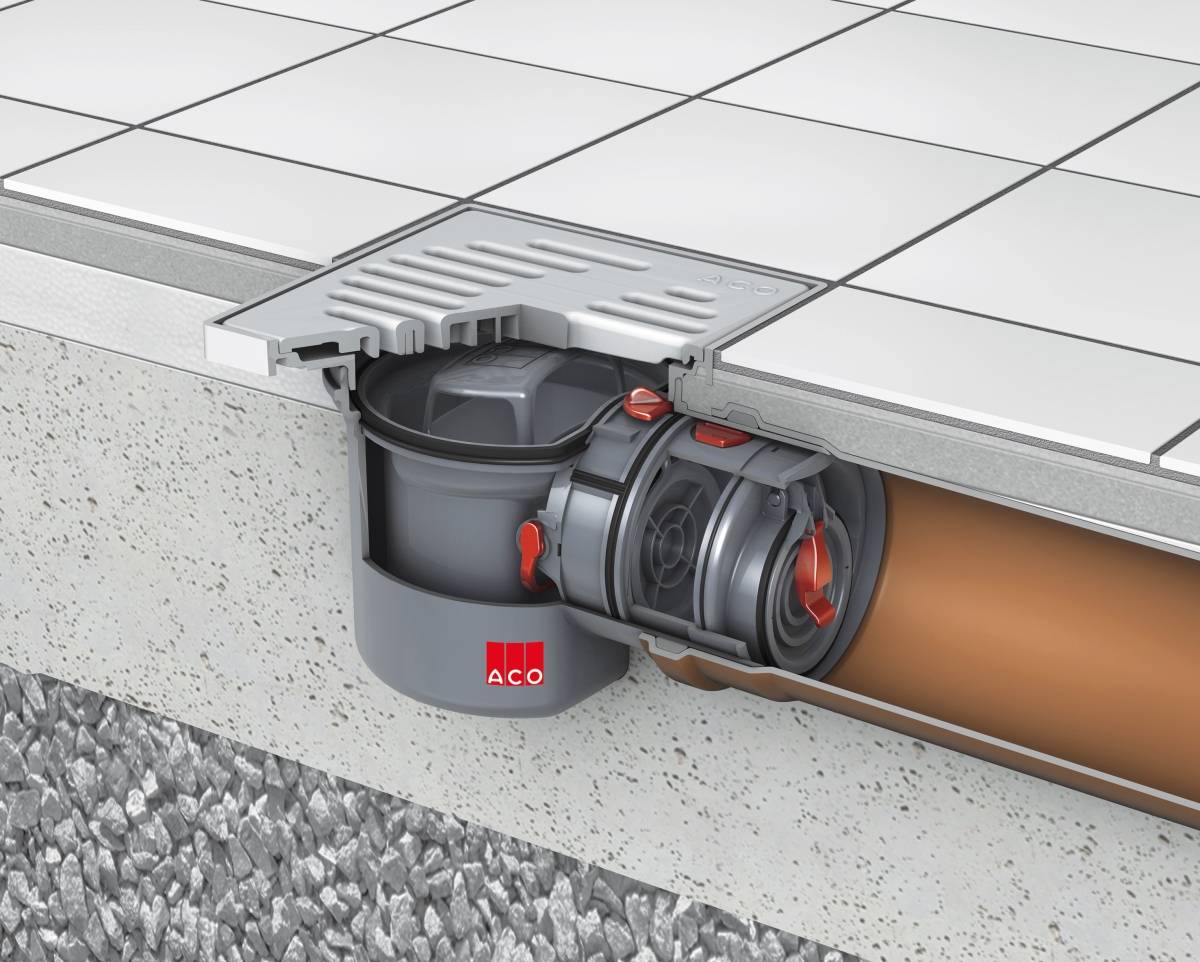

Конструкция трапа выполнена в форме воронки, собирающая воду и проводящая ее в систему канализации. С лицевой стороны сантехническое устройство имеет фиксирующий адаптер, а с внутренней — соединительную муфточку.

Внутри трапа располагается фильтрующая решетка, которая используется как затвор. При монтаже трапа используется гидроизоляционное покрытие на полу.

Этапы монтажа слива в полу

Процесс установки слива в полу в санузле включает в себя следующие этапы работы:

• предварительная подготовка пола в душе к установке конструкции;
• установка гидроизоляционной обмазки;
• установка трапа в ванной, который будет служить основанием для слива;
• установка уклона, обеспечивающего сток воды и его выравнивание;
• отделка пола кафельной плиткой и другими материалами.

Предварительная подготовка пола к монтажу конструкции

Предварительные работы включают прежде всего создание лотка. Так, вам потребуется взять перфоратор и с его помощью снять с пола старую плитку, а затем сделать маленькое отверстие в цементной стяжке. После того как вы полностью избавили пол от старого покрытия, тщательно очистите его от пыли и другого мусора, пересмотрите все неровности, выбоины на поверхности и другие дефекты.

Затем выбоины и трещины заделайте специальным средством, после чего пол следует обработать гидроизолирующим жидким средством. Это нужно сделать непременно, поскольку слив для душа будет располагаться не на поддоне, а прямо на полу.

Теперь можно приступать к установке трапа для душа, с помощью которого будут выводиться через канализацию остатки воды.

Особенности установки сливного трапа

В некоторых случаях ванну следует оснащать специальным сливным трапом, который напоминает поддон в душевой или слив для бассейна. Однако от них он отличается тем, что поддон не требует установки гидроизоляционного материала, а в бассейне им обрабатывают не только полы, но и стены. Установить трап одновременно и сложно и просто.

Помимо того, что трап собирается и сливает остатки воды с пола в канализационную трубу, он обладает еще и такими функциями:

• герметизирует стыки с поверхностью пола в душевой кабине;
• дает возможность фильтровать всю воду, которая поступает в сток;
• дает доступ к ревизии, чтобы осмотреть и очистить все изнутри;
• защищает от неприятных запахов благодаря гидрозатвору.

Независимо от того, из какого материала сделан сливной трап – пластика, металла или латуни, он должен обладать следующими свойствами:

• устойчивость к коррозии;
• надежность;
• прочность;
• возможность разобрать и очистить конструкцию.

Корпус состоит из воронки, которую крепят в поверхности пола. Дальше идет патрубок, длина которого зависит от условий установки, высота трапа тоже бывает разной в зависимости от них же.

Чтобы сделать такой трап самостоятельно, нужно сначала провести ряд подготовительных работ, о которых уже было сказано ранее. В результате вы должны получить общий порог для слива воды, состоящий из таких элементов:

• основание покрытия;
• гидро- и теплоизоляционный слой. Для гидроизоляции применяется специальное жидкое вещество, а в качестве утепления лучше всего укладывать пенопласт;
• второй слой герметичной гидроизоляции;
• бетонная стяжка с уклоном порядка 4 сантиметров в сливную сторону;
• слой отделки, как правило, это плитка из керамики, которую клеят на специальный раствор.

И вот мы имеем готовый трап в ванной комнате, который хорошо замурован в прочную и целиком очищенную от грязи часть напольного покрытия. Когда все готово, можно теперь установить и сам слив.

Как правильно установить слив

Установка слива в пол состоит из таких поэтапных действий:

• приготовьте простой карандаш и с его помощью отметьте на полу размещенный трап;
• соедините конструкцию и канализационный раструб, обработайте все места соединений силиконовым герметиком;
• прямо на поверхность пола положите пенопласт толщиной в 5 сантиметров и плотностью 35 килограмм на квадратный метр. Помните, что трап не должен прилегать к нему плотно;
• выложите рейки рядом со стенами, они будут применяться как деформированные швы;
• залейте площадку цементным раствором, чтобы трап в ванной лежал на нем плотно, и оставалось при этом ни неровных мест, ни полостей;
• при стяжке не забудьте об уклоне в сторону слива;
• после полного высыхания бетона уложите еще один гидроизоляционный слой с небольшим выступом в сторону стен;
• в трап выкладываем сифон вместе с решеткой на нужную высоту и прикрепляем направляющие из дерева под углом;
• по уровню направляющих выложите второй слой цементного раствора;
• после того как он высохнет, выкладываем на пол керамическую плитку.

Слив в полу готов. Он нужен в ванной или в душевой кабине, если душ не оснащен поддоном, но некоторые специалисты рекомендуют с его помощью оснащать и обычные ванны с целью предотвращения неприятного запаха и сырости.

Как вы поняли, сделать такую конструкцию не так сложно, вам потребуется для этого специальный сифон, который нужно соединить с полом и установить трап.

Какому материалу отдать предпочтение?

Душевой трап в полу из плитки изготавливают из пластика, нержавеющей стали, чугуна и даже из стекла. Пластиковые конструкции обладают небольшим весом, устойчивостью к агрессивным воздействиям, легко чистятся, имеют долгий срок службы, поэтому они заслужили популярность, как у жителей частных домов, так квартир. Вода сливается через зазор в полу между лотком для душа и решеткой, а также уходит в сквозные отверстия вверху решетки.

Трапы из пластика оснащают декоративной решеткой съемного или несъемного типа различных форм и узоров. Высота пластикового изделия колеблется в пределах 75-180 мм. Устанавливать такой душевой слив в полу под плитку можно как точечным способом на открытом участке, так и угловым или линейным методом вблизи стены. Так как пластик совместим почти с любым напольным покрытием, то такие изделия часто используют для душевых кабин общего пользования (спортивные школы, тренажерные залы, бани и т.д.).

Все компоненты сантехнического трапа для душа, помимо решетки и ножек, изготавливают из высокопрочного пластика. А сифон в таких изделиях, как правило, выполнен по технологии плавающих шариков с сухим клапаном. После того как поток воды пройдет через сифон, шарики опускаются на его дно, перекрывая проникновение неприятных запахов из канализационного канала. Однако подобная конструкция немного снижает пропускную способность устройства.

Чтобы удешевить изделие, ножки некоторых приборов делают из стальной перфорированной ленты. А чтобы придать трапу нужную высоту, это самая лента сгибается в определенных местах. Помимо ленты из стали, в конструкции изделия могут использоваться регулируемые винтовые ножки.

Хорошо себя зарекомендовали канализационные трапы, изготовленные из нержавеющей стали. Причем стальным может быть не только корпус изделия, но и декоративная съемная решетка. Обычно их устанавливают в ванных комнатах и санузлах с повышенными гигиеническими требованиями – медучреждения, бассейны, санатории, детские лагеря и т.п.

Особенно красиво смотрятся линейные трапы из нержавеющей стали. Они почти незаметны в полу, облицованном керамической плиткой, натуральным или искусственным камнем. Современное решение трапов из нержавейки – это одна из их форм, выполненная в виде латинской буквы «U».

Канализационный слив из чугуна монтируют в санитарных помещениях с жесткими условиями эксплуатации – прачечные, общественные душевые и бани, профильные лаборатории. Для отвода хозяйственных и дождевых сточных вод используются исключительно чугунные вертикальные трапы Ду 100 мм.

Чугунные устройства имеют самую большую пропускную способность, наиболее устойчивы к коррозии, благодаря чему срок их эксплуатации может достигать 50 лет. Как правило, данные изделия выпускают с гидрозатвором.

Что такое “трап” и для чего он нужен?

Трап для сливных вод относится к сантехническим устройствам, замаскированным под напольным покрытием. По сути это слив простой конструкции смонтированный под водонепроницаемым полом.

Главным назначением простого на вид элемента канализационных коммуникаций является отвод стоков в главный сливной ствол – стояк, но существует ряд не менее значительных функций:

• предотвращение засоров путем фильтрации использованной воды от крупных загрязняющих частиц с возможностью периодической прочистки;
• обеспечение герметичного соединения с напольным покрытием;
• защита от неприятных канализационных запахов.

Материал, из которого изготавливают все компоненты сливного устройства, должен быть антикоррозийным, поэтому трап собран из пластиковых или нержавеющих металлических деталей, иногда – в комбинированном исполнении.

По внешней форме трап может быть овальным, круглым, прямоугольным или квадратным. Конструктивно это линейные, точечные и пристеночные устройства. Точечный трап возможно расположить в любой точке помещения. Линейные и пристеночные трапы применяются по ее краям и преимущественно в углах комнаты.

Форма и размеры трапов представлены целой линейкой от различных производителей. От самых простых надежных моделей до сложных конструкций с отсечкой и каскадом обратных сухих и мокрых клапанов. Для удобства разработаны некоторые стандарты по высоте изделия, которая подбирается в зависимости от толщины стяжки пола.

Большое значение имеет высота изделия – обычно она равняется уровню подъема пола

Изделие должно быть прочным, износостойким, не нарушающим герметичность напольного покрытия.

Сегодня производителями выпускаются трапы с изменяемой высотой конструкции, что значительно облегчает монтаж изделия.

Один из оптимальных вариантов для домашнего душа – пластиковый трап с решеткой из нержавейки, сухим затвором и гидрозатвором, боковым или прямым выпуском

Внешне трап напоминает воронку, с одной стороны оснащенную фиксирующим фланцем, с другой – выпуском. Выпуски бывают одиночными или проходными (на случай, если в душевой кабинке подключено несколько устройств к одной трубе).

Каждый отвод заканчивается муфтой для соединения с трубопроводом. Внутри корпуса закреплен пропускной сифон с фильтрующей решеткой, являющийся гидрозатвором, предохраняющим от засоров и запахов. Иное строение имеют трапы-лотки.

При выборе трапа обратите внимание на размеры выпусков – они должны соответствовать диаметру входных отверстий в трубах. Лучше приобретать все в комплекте, а для надежности произвести пробную сборку

Не забудьте про соединительные муфты и крепеж, каждая деталь должна быть исправной, без трещин и сколов.

Сборная конструкция трапа позволяет при необходимости снимать верхние части и заменять их новыми, а также без ремонтных работ производить прочистку во время засора

Трап для душа в полу под плитку: определение и назначение

Трап представляет собой пластиковое, металлопластиковое или металлическое сантехническое устройство, которое предназначено для сбора и отведения сточной воды из душевой комнаты в главный сливной стояк. Он имеет простую удобную конструкцию, которая монтируется под водонепроницаемым полом. Все компоненты изделия выполняются из антикоррозийного материала.

Линейный трап из нержавеющей стали

Помимо основного назначения, трап имеет еще и несколько дополнительных функций:

• выполняет фильтрацию сточной воды от крупных загрязнений;
• обеспечивает полную герметизацию с напольным покрытием;
• защищает от неприятных запахов, исходящих из общей системы канализации.

Внешний вид сантехнического трапа может иметь овальную, прямоугольную, квадратную или круглую форму. По конструктивному исполнению – это пристеночные, линейные или точечные устройства. Пристеночный и линейный сливной трап для пола устанавливают по краям или в углах душевой комнаты, а точечный может быть расположен в любой точке помещения.

Купить трап для душа можно начиная от самой простой модели и заканчивая сложной конструкцией с отсечкой и каскадом обратных мокрых и сухих клапанов. Трап стандартной модели рассчитан на тонну веса и температуру среды до 80°С.

Угловой трап в полу душевой кабины

Чтобы облегчить монтаж устройства, производители стали выпускать конструкции с изменяемой высотой изделия. Оптимальным решением для домашнего душа является пластиковый трап с решеткой из нержавеющей стали, прямым или боковым выпуском, гидрозатвором и сухим затвором.

Верхняя часть сливного трапа для душа состоит из декоративной решетки из нержавеющей стали. Далее следует фильтрующая решетка слива, которая задерживает крупный мусор и защищает помещение от канализационных запахов. Эта решетка фиксируется при помощи герметизирующих фланцев и колец. Далее следует сам слив, состоящий из стакана и основания с отводом, который присоединяется к трубопроводу с помощью муфты. Отвод может быть одиночным и проходным, для нескольких устройств, подключенных к одной трубе.

Достоинства душевых со встроенным сливом

В случае смонтированного слива для душа в полу, душевая кабина может быть любых размеров, и расположена в любом помещении, даже с нестандартной планировкой. Благодаря легкой конструкции слива все монтажные работы можно выполнять самостоятельно.

Г-образное расположение двух линейных трапов

Если купить трап под плитку для душевой кабины с сухим затвором, то сразу исключается возможность попадания неприятных запахов из системы канализации в душевую комнату. Простая мобильная конструкция позволяет очищать слив от загрязнения и менять изношенные детали.

Невысокая доступная стоимость изделия позволяет получить полноценную душевую кабину без лишних затрат. Достаточно лишь выложить пол нескользящей керамической плиткой, организовать ограничительные борта и пластиковые двери-купе и правильно подключить все коммуникации.

Полезные мелочи

Напоследок – несколько полезных советов.

• Диаметр канализационной трубы по ходу воды должен оставаться неизменным или увеличиваться. Любое сужение станет причиной постоянных засоров. Не обольщайтесь насчет состава стоков из душа: песок, взвеси, волосы и жир, входящий в состав мыла, вполне способны засорить тонкую трубу.
• На большой площади уклон проще всего создать, используя пенополистирол разной толщины. К примеру, в центре лягут 3-сантиметровые листы, чуть дальше – 4-сантиметровые и по краям – утеплитель толщиной 5 см. Стяжка выровняет уступы.
• Самое простое решение для защиты от брызг – невысокий бордюр на входе в кабинку и шторка из полиэтилена. Однако оно непригодно в том случае, когда душевая используется человеком с ограниченной подвижностью. Альтернатива – прозрачный сдвижной или распашной экран, начинающийся от уровня пола.

Стеклянная дверь защищает помещение от брызг.

Подготовка инструментов и материалов

Чтобы соорудить душ без подиума или поддона, потребуется следующее:

• дрель;
• плиткорез или болгарка с диском;
• молоток – обычный и резиновый;
• комплект гаечных ключей, отвертки, плоскогубцы;
• шпатель для укладки раствора и лотки;
• рулетка, уровень, маркер;
• мастерки.

Набор материалов зависит от выбранной конструкции и отделки:

• душевой трап;
• трубы для водопровода и канализации, переходники;
• гидроизоляция и утеплитель;
• кирпич, шлакоблок, бетон или другие материалы для возведения перегородки;
• стекло или листы пластика, если сооружают кабинку;
• бетон для стяжки;
• нескользящий материал отделки пола и стен.

Набор инструментов и материалов различен для установки душевых разного вида.

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

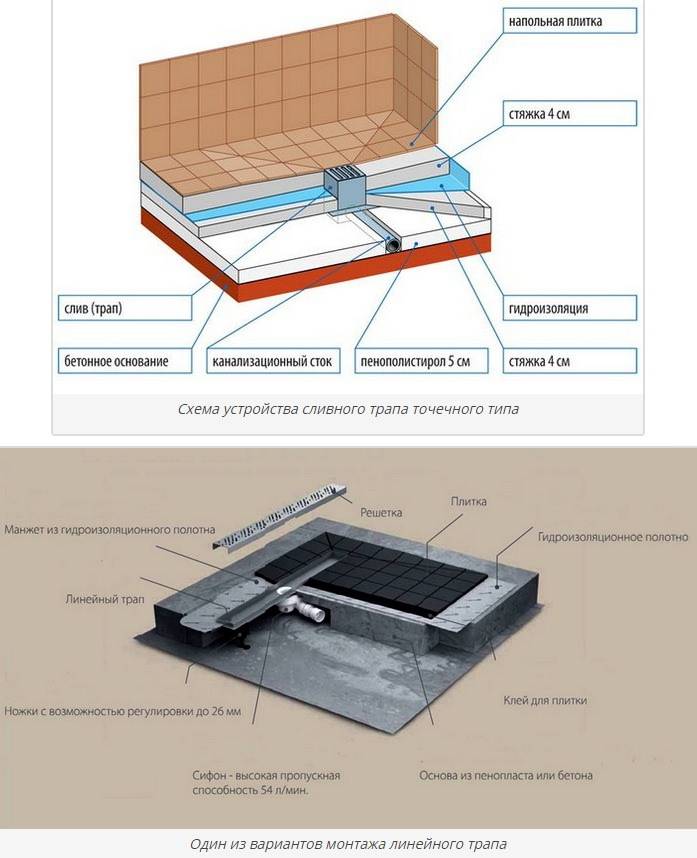

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

• ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см. Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
• Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.
  Подготовлены направляющие для заливки стяжки
• Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
• Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

• Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.
  Примерная схема расположения лаг «конвертом»
• Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.

Можно сделать пол прямым, а уклон задать толщиной клея

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции. Как видите, пол со сливом в ванной или в душе можно сделать по-разному

Выбирайте тот вариант, который лучше подходит для ваших условий

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Монтаж душа с трапом

Сначала нужно понять, какая будет толщина каждого слоя пола в ванной комнате. Определим нижнюю точку пола по высоте самого трапа, так как он не должен быть выше пола. Потом определим где именно будем устанавливать, так как он должен находиться в соответствии с уровнем пола. Но если речь идёт о простой душевой кабинке слив можно устанавливать где угодно, но обычно это делается в углу.

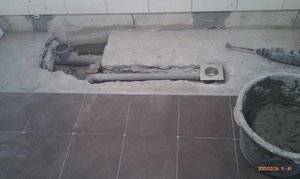

Прокладка канализационной трубы и соединение её с концом трапа. Это элементарная работа, которая заключается в прокладывании к месту, где будет находиться слив, трубы и на её конец с помощью специального уплотнителя, крепится трап

Очень важно правильно зафиксировать его, это делается с помощью быстрозастывающего раствора типа алебастра. Хорошо закрепить нужно, чтобы при заливке стяжки, она сохранила своё положение, и не получилось наклона, который приведёт к засорам трубы. Далее, надо заняться стяжкой пола

Для установки трапа нужна разуклонка – наклон плоскости пола должен обеспечивать слив воды. Делается разуклонка просто главное правильно расставить маяки. Рассмотрим самый распространённый пример, когда слив расположен по центру помещения. Берём трап за самую нижнюю точку стяжки и переносим её на стены уровнем, потом полученную отметку поднимем на 15— 20 мм — исходя из площади помещения

Далее, надо заняться стяжкой пола. Для установки трапа нужна разуклонка – наклон плоскости пола должен обеспечивать слив воды. Делается разуклонка просто главное правильно расставить маяки. Рассмотрим самый распространённый пример, когда слив расположен по центру помещения. Берём трап за самую нижнюю точку стяжки и переносим её на стены уровнем, потом полученную отметку поднимем на 15— 20 мм — исходя из площади помещения.

https://youtube.com/watch?v=oxaKPEcARvc

Возьмём нити и протянем их от одного угла комнаты к другому углу трапа. В результате мы получим четыре нити, напоминающие грани перевёрнутой пирамиды. Установим маяки к этим нитям, но поставим их не в четырёх направлениях, а не в одном. И соответственно заливаем не одну плоскость, а четыре, отделённые друг от друга нитями. Маяки устанавливаем вдоль стен, которые служат основой грани пирамиды. Заливка стяжки проходит по очереди – от первой грани до четвёртой. Если помещение большое — таких граней может быть больше, но в основном это стандартные четыре плоскости.

Устанавливается трап в бетонную стяжку так, чтобы получился оптимальный наклон всего пола в душевой комнате, но не был выше керамической плитки. Напольная плитка в ванной комнате, не должна впитывать воду больше чем на 1,5% своей массы, тогда как у обычной плитки этот показатель может быть и 11%. Также плитка не должна быть гладкой, чтобы исключить возможность поскользнуться на мокром полу. При креплении плитки используют клей, создающий крепкое соединение плитки с полом, и не разрушающейся в условиях влажности. Между плитками швы затираются водостойкими затирками.

Сооружение трапа своими руками

Нет никаких проблем поставить душевой трап в частном доме, особенно если такой план пришел еще на стадии строительства. Элемент помещают в пол комнаты с учетом необходимого уклона. Потом все закрывается плиткой, которая подобрана для отделки всей ванной комнаты.
Что касается многоквартирных домов, то тут нужно будет потрудиться. Пол нужно будет поднимать на 10-15 см. Чтобы своими руками соорудить слив в полу придерживаются следующего плана:

• Выбирают удобное место для расположения трапа. Лучше сделать так чтобы плитку, которая потому будет укладываться не пришлось подрезать. Для этого отмеряют расстояние кратное размеру плитки с зазором на швы.

• Подключают трап к канализационным трубам.
• Из гипсокартона, обрезной доски или других подручных материалов делают опалубку для трапа.
• На этом этапе можно дополнительно утеплить место, отведенное под трап. Для этого используют плиты экструдированного пенополистирола или пенопласт плотностью 35 кг/м3 и больше. Подойдут плиты толщиной 5 см.
• Выбранное место заполняют бетоном. Уровень должен доходить до трапа. Если был уложен теплоизоляционный материал, то бетон не используют, а сразу переходят к следующему этапу.
• Из гидроизоляционного материала нужно вырезать уплотнитель для фланца. Размеры прокладки должны быть больше фланца. Внутри вырезается отверстие. Уплотнитель прикручивается к фланцу.
• Когда стяжка подсохнет ее тоже покрывают гидроизоляцией, так чтобы края заходили на стену. Перед укладкой не забыть вырезать отверстие для фланца.
• Теперь нужно установить сифон в трап. Декоративную решетку лучше заклеить скотчем. Это позволит избежать попадания в слив раствора или других строительных элементов, которые могут вызвать засор системы.
• Снова делам раствор и заливаем в опалубку, и формируем необходимый скос пола. Чтобы сделать плавный уклон и при этом сильно не заморачиваться можно приобрести в магазине специальные профили. Их устанавливают соответственно выбранной конструкции слива.
