Классификация врезных замков
В деревянное полотно можно вставить разные виды врезных замков. Чтобы купить механизм, соответствующий вашим требованиям, сначала надо ознакомиться с существующими вариантами.
По типу защёлки
Врезные замки могут иметь следующие типы защёлок:
фалевую. Она приводится в действие нажатием ручки;
магнитную. Применяется для межкомнатных дверей и удерживает их в закрытом состоянии за счёт притяжения намагниченных пластин;
- с прямым ригелем — стандартный тип замка для распашных дверей;
с крючкообразным ригелем — такие замки устанавливают на раздвижные двери.
По способу фиксации дверного полотна
В зависимости от способа удержания двери в закрытом состоянии врезные замки бывают:
с защёлкой и ригелем;
только с защёлкой. Такие модели используются на межкомнатных дверях;
только с ригелем. Дверь с таким замком может фиксироваться только ключом.
По типу запирающих механизмов
Существуют следующие типы врезных замков:
Сувальдные. Секрет состоит из набора пластин (сувальд). Чтобы открыть такой замок, надо совместить сувальды при помощи поворота ключа. Чем больше пластин, тем выше надёжность замка и тем сложнее его вскрыть. Для обеспечения высокой степени безопасности замок должен иметь минимум 6 сувальд. Недостаток такой конструкции в том, что ключ имеет большой размер, особенно у моделей с высоким классом безопасности. Через большую замочную скважину в квартиру можно бросить посторонний предмет или подслушать разговор. Для защиты сувальдного замка от взлома рекомендуется использовать бронепластины.
Цилиндровые. Такие замки появились значительно позже сувальдных. Здесь секрет выполнен в форме цилиндра, в котором есть набор пинов (маленьких цилиндриков). При помещении в замочную скважину ключа за счёт имеющихся на нём зубчиков пины выстраиваются в одну линию и появляется возможность открыть дверь. Чем больше будет пинов, тем выше секретность замка. Чтобы обеспечить цилиндру дополнительную защиту от взлома, рекомендуется использовать броненакладки. Преимущество такого замка в том, что при выходе из строя секрета достаточно заменить только цилиндр. Кроме того, ключ имеет компактные размеры. Недостаток цилиндровых моделей в их невысокой устойчивости к механическим повреждениям. Если цилиндр не защищён броненакладками, его достаточно просто высверлить или выбить.
Электронные. Для открывания или закрывания такого замка используется код или электронный ключ. При совпадении считанного или набранного на клавиатуре кода с хранящейся в памяти комбинацией на механизм управления подаётся напряжение и дверь открывается. Преимущество кодовых замков в том, что вам не нужен ключ, достаточно помнить числовой код. Электронным ключом пользоваться тоже удобнее, так как его достаточно просто приставить к считывателю. Недостатком электронных замков является необходимость подключения к электрической сети. Чтобы обеспечить надёжную и бесперебойную работу таких запорных устройств, придётся устанавливать автономные источники питания, которые будут обеспечивать подачу энергии при её отсутствии в централизованной сети.
По производителю
Среди большого разнообразия производителей врезных замков стоит выделить наиболее популярных и доступных:
- «Эльбор». Это российская компания, которая выпускает врезные замки для дверей из любых материалов. Запорные устройства серии «Гранит» характеризуются высоким классом безопасности, поэтому они обычно устанавливаются на входных дверях. Серия «Сапфир» представлена сувальдными моделями с двенадцатью пластинами. За счёт этого обеспечивается высокий уровень безопасности. Если надо установить замок в межкомнатные двери, то выбирают модели из серии «Кремень». Устройства из серии «Базальт» являются универсальными.
- «Апекс». Это также российская торговая марка, которая выпускает врезные замки для всех типов дверей.
- «Гардиан». Компания производит разные виды замков. Сувальдные конструкции имеют 5–8 пластин. Для обеспечения дополнительной защиты замка можно подобрать бронепластины.
- Mottura. Итальянский производитель, который работает на этом рынке более четверти века. В основном он выпускает замки для металлических дверей, но есть модели и для деревянных полотен.
- Mul-t-lock. Израильская торговая марка, которая хорошо известна во всём мире. Её продукция отличается высоким качеством и безопасностью.
- KESO. Швейцарская компания, занимающаяся производством не только врезных замков, но и замочных цилиндров.
- Кale Kilit. Турецкая торговая марка, она отличается оптимальным соотношением «цена — качество». В серии OBS имеется возможность автоматической блокировки замка при попытке открыть двери другим ключом.
Установка запорного механизма с личинкой: пошаговая инструкция
Механизмы, которые включают в себя сердцевину (личинку), используются в тех случаях, когда полотно уже оборудовано дверной ручкой. Такие запорные устройства имеют прямоугольную форму. Особенности конструкции данных приборов оказывают влияние на степень сложности их монтажа. Человеку, не имеющему специальных навыков в этой области, рекомендуется очень внимательно изучить монтажную инструкцию.
Установка дверной ручки на межкомнатную дверь в этом случае не требуется. Это несколько упрощает рабочий процесс. В первую очередь для монтажа запорного механизма с личинкой необходимо выбрать место устройства. Его можно расположить выше или ниже ручки.
После того как будет выбрано место для монтажа, требуется четко следовать установочной инструкции. Вначале необходимо произвести разметку, для этого следует начертить осевую линию на торце полотна. Далее проводится стандартная процедура, которая заключается в переносе очертаний замка на дверь. После этого нужно сделать на осевой линии отверстия, имеющие небольшую дистанцию друг от друга. С помощью сверла выполняется удаление лишнего материала полотна (между отверстиями). В результате должно получиться гнездо для запорного механизма.
Наиболее подходящая зона для монтажа прибора находится под дверной ручкой. Установку на межкомнатную дверь можно осуществить с использованием ручных приборов. Следующим этапом монтажа является вставка механизма с личинкой в проем, который был выполнен ранее. Фиксация устройства производится с применением саморезов.
Необходимо выбрать место для монтажа и произвести разметку
Затем требуется разметить периметр замочной пластины. Для этой работы подходит строительный нож. С помощью стамески производится удаление лишнего материала. Скважина под пластину должна в точности соответствовать ее размерам.
После разметки и выборки замочной пластины следует приложить запорное устройство к поверхности полотна и перенести контуры личинки на дверь
Важно запомнить, что эта операция производится как на внешней, так и на внутренней стороне двери. С помощью сверла нужно выполнить отверстие для секретки (личинки). Для свободного расположения механизма внутри углубления рекомендуется сделать его несколько шире, чем размеры секретки
Для свободного расположения механизма внутри углубления рекомендуется сделать его несколько шире, чем размеры секретки.
На последнем этапе производится монтаж механизма в заранее подготовленное под него гнездо. Запорное устройство фиксируется посредством саморезов. После монтажа требуется проверить правильность работы устройства. В конце можно задекорировать поверхность двери в месте установки замка специальными накладками, которые закрепляются саморезами.

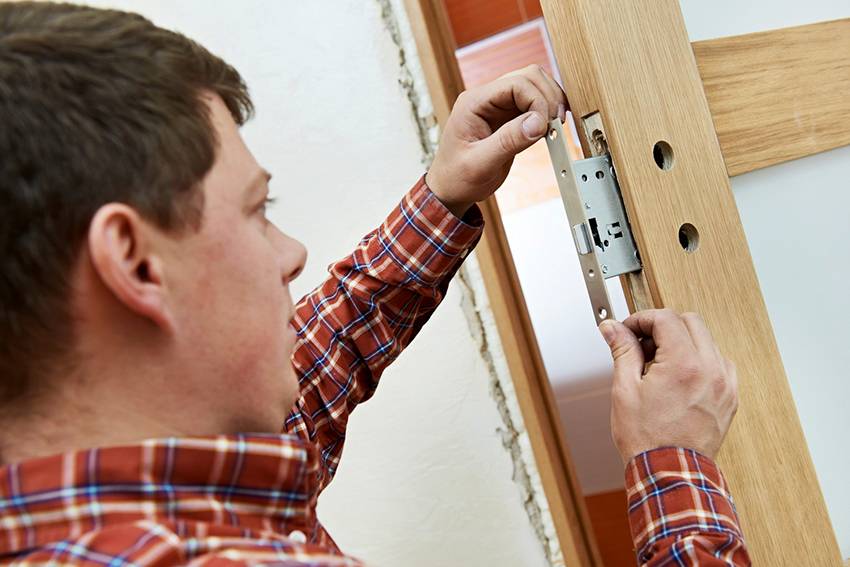

Механизм замка монтируется в подготовленное заранее гнездо и фиксируется саморезами
Последние шаги монтажных работ
Завершающим этапом работ становится создание отверстия в дверной коробке для нормального функционирования самого замка, защелки или дверной ручки. Если опустить этот момен,т дверь не будет нормально закрываться и плотно прилегать. Делать это следует только после того, как вы убедились, что замок нормально функционирует, что нет никаких проблем или заклиниваний.
Чтобы выполнить разметку отверстия, на язычок или ригели механизма наносят небольшое количество мела. После этого дверь закрывают, проворачивая механизм. В результате на косяке можно увидеть след от мела. Здесь и необходимо создать отверстия под ригели механизма или язычок ручки.
Принцип вырезания отверстий аналогичен вырезанию отверстия под сам замок или защелки. Никаких отличий здесь нет. Можно воспользоваться сверлом или молотком со стамеской, действуя аккуратно, чтобы не убрать лишний материал. Если разметка сделана правильно, в результате вы получите отверстия, в которые ригели замка входят без проблем. Теперь крепят запорную планку в соответствии с разметкой. В качестве крепежей используются специальные саморезы. На этом установка замка считается законченной, и дверь готова к эксплуатации.
Завершающий этап монтажных работ по установке замка в деревянную дверь
Теперь вы знаете, как вставить замок и ручку к нему. В целом, монтаж механизма не сложен и доступен для самостоятельного выполнения. Специалисты рекомендуют, прежде чем устанавливать замок, защелку, ручку и другие механизмы, тщательно ознакомиться с инструкцией. Это позволит понять, как установить замок и ручку с защелкой правильно, как избежать проблем и гарантировать длительную эксплуатацию. При наличии проблем стоит обратиться к профессионалам, которые быстро исправят возникшую ситуацию, обеспечив ваш дом надежной защитой от злоумышленников.
Проголосовали более 261 раза, средняя оценка 4.4
Как вставить замок в межкомнатную дверь
Выбирать инструменты нужно в соответствии с технологией врезки. Существует всего два варианта протекания процесса – профессиональная установка и кустарная. Разница между ними есть, причем существенная.
- Профессиональная работа отличается тем, что использовать мы будем сверхточный современный инструмент, работающий от электросети.
- Кустарная врезка – это использование молотка и зубила.
Если вы полностью уверены не только в своих силах, но и в предельной четкости и аккуратности своих движений, вполне может подойти и второй вариант, тем не менее, мы предупредим, что результат все же может вас огорчить. Но выбор остается за вами, мы только подскажем, какой инструментарий составляет основу.
Фрезер ручной
Он нужен, чтобы обеспечить высокую точность и максимальное качество создания отверстий для планки самого замка. Этот инструмент просто незаменим, так как быстрота вращения обеспечивает аккуратное вырезание нужной выемки без риска повредить красивое, декоративное верхнее покрытие двери.
Фото с сайта tool-land.ru
Молоток
Этот инструмент пригодится практически для любой домашней работы и здесь нам без него не обойтись. Молотком точно придется воспользоваться тем, кто решил работать по кустарному методу, но и тем, кто использует спец-оборудование он может понадобиться.
Несколько разных стамесок
Они будут нужны для того, чтобы вырезать основное отверстие в которое «сядет» замок. Инструмент довольно сложный в обращении, работать им нужно максимально аккуратно, но для тех, у кого есть опыт это не составит труда.
Дрель/шуруповёрт
Этот инструмент необходим при любом раскладе – вам же нужно будет сделать отверстия для ручек и большое отверстие для самого замка.
Отвертки разного размера и формы: нужна будет и крестовая, и плоская
Они нужны, чтобы удобнее было вкручивать саморезы, на которых будет держаться замок и ручки с двух сторон. Можно воспользоваться и шуруповертом, однако велик риск испортить дверь – если электрический прибор соскочит на большой скорости вращения, не останется шанса сохранить первозданный вид дерева.
Фото с сайта tool-land.ru
Перьевые сверла по дереву
Их устанавливают в дрель и используют для сверления разных по диаметру отверстий.
Строительная рулетка
О ее необходимости знают все, конечно каждый сантиметр имеет значение, поэтому отмерять все нужно тщательно.
В общем, этот набор инструментов полностью охватывает все действия по инструкции, поэтому о дополнительных профессиональных вещицах, которые сложно достать говорить не будем. Ограничимся тем, что довольно просто найти любому человеку, да и воспользоваться не составит труда.
Регулировка и сборка замка
Теперь надо наладить работу замка, а также сделать отверстия для защелки. Последовательно проведения работ:
- Личинку следует поставить в замочный механизм и зафиксировать болтом, который идет в комплекте. С другой стороны, производится установка ручки. Проверить работу замка. Если механизм работает исправно, тогда требуется зафиксировать планку.
- Торец языка замка смазывается красящим составом (можно гуашевую краску использовать).
- После этого надо закрыть дверь и провернуть немного ключом. На дверном откосе останется след от красящего вещества.
- На месте следа от защелки требуется стамеской сделать необходимые отверстия нужной глубины.
Схема изготовления отверстия в косяке под личинку
- После этого прикладывается вторая планка, обводится карандашом, вырезается выемка. Планка должна быть вставлена в дверной косяк на одном уровне с полотном.
- После проделанной работы планка болтами фиксируется на откосе.
Работа окончена. Если была соблюдена поэтапность, установить врезной замок должен легко закрываться и открываться. Смотрите в видео инструкцию: как правильно установить или заменить замок.
Как врезать замки в межкомнатные двери
Установка замка в межкомнатную дверь происходит следующим образом:
- Берем дрель, устанавливаем перьевое сверло. Его диаметр должен соответствовать толщине запорного устройства, глубина высверливаемого отверстия — его длине.
- С помощью перьевого сверла высверливаем, ориентируясь на линии в торце двери, отверстие для замка.
- Отмечаем параметры опорной пластины и выбираем ровную площадку.
- Перьевым сверлом делаем отверстие для рукоятки. Сверление выполняют аккуратно. Его осуществляют так, чтобы оно не просверлило деревянное полотно насквозь. Затем работу продолжают с другой стороны. Если полностью просверлить полотно, это может повредить дверь.
- Теперь необходимо вставить устройство на подготовленное место и разметить отверстия под саморезы. Если разметка подходит, производят монтаж замка и прикрепляют его саморезами.
Для завершения работы можно вставить ручку дверную круглую или Г-образную в отверстия и произвести монтаж полотна в петли.
Механизм с ручкой
Ручка с замком для межкомнатных дверей крепится после проведения разметки и высверливания отверстий под защелку на торце полотна и рукоятки на поверхности.
Ход работы по врезанию замка с ручкой следующий:
- С помощью стамески и молотка в торце дверного полотна делают углубление под лицевую планку. Она должна полностью входить в дверь.
- Закрепляют саморезами механизм защелки.
- Для установки ручки частично разбирают ее внутренние половинки, чтобы получить доступ под крепежные и стяжные винты.
- Устанавливают рукоятку. Стержень и стяжные втулки должны точно войти в пазы механизма защелки. Операция выполняется согласно схеме замка с ручкой.
- С обратной стороны прикрепляют внутреннюю пластину накладки рукоятки и закрепляют с помощью винтов.
- Вставляют декоративную планку, закрепляют на стержне.
- Паз на ручке должен совпадать с желобом на стержне. Ее надевают на желоб до щелчка.
- Ответная пластина поворотной рукоятки монтируется аналогично замкам с защелкой.
При монтаже необходимо убедиться, что язычок защелки остается утопленным в ее тело.
Сложные
Электромагнитный врезной замок для деревянной двери устанавливается следующим образом:
- Подготовьте необходимые составляющие части механизма.
- В комплектацию к замку входит монтажный стикер. Вставьте его под углом 90°, наклейте в угол коробки, прикрепите к двери.
- В процессе установки замка межкомнатная дверь должна быть закрытой.
- По отметкам стикера дрелью просверлите отверстия под ручки и замок. Сначала работу проводят на коробке, затем — на полотне для крепления ответной планки.
- Снимите стикер.
- Отсоедините защитную крышку от электромагнитного запора.
- Открутите крепежную планку, подрегулируйте ее положение относительно дверного блока.
- Саморезами зафиксируйте планку.
- Присоедините питающий провод через технологическое отверстие.
- Подключите питание к запору, зафиксируйте его к монтажной планке с помощью 6-гранника.
- Установите защитную крышку.
- Фиксирующие шпонки необходимо вставить в ответную планку.
- Снаружи межкомнатной двери закрутите болт с полукруглой или гладкой головкой, внутри — сделайте подложку с помощью резиновой прокладки, поставьте ответный элемент, закрепите гайку. Гайку сильно не затягивайте, она должна немного пружинить благодаря резиновой прокладке для свободного примагничивания к запорному устройству.
При работе придерживайтесь всех этапов врезки замка и руководства к установке.
Установка пластины под замок
Стамеской производят выемку для установки пластины замка.
Следующим шагом станет выборка материала дверного полотна со стороны торца для установки и углубления пластины с замковым язычком. Здесь потребуется подготовленная заранее стамеска и канцелярский нож.
Пластина прикладывается к торцу, обводится карандашом, а затем по этому контуру делается надрез канцелярским ножом. Это необходимо для того, чтобы аккуратно срезать пленку, покрывающую дверное полотно. После чего стамеской выбирается слой, толщиной чуть менее толщины накладной пластины замка – при подтягивании шурупами она встанет вровень с плоскостью торца. По разметке высверливаются отверстия под шурупы.
Можно приступать к установке замка с ручкой.
Механизм фиксируется винтами.
Прежде всего, обратим внимание на запорный язычок – если он имеется, то должен располагаться с внутренней стороны комнаты. В комплекте замка имеется ключик, при помощи которого декоративная розетка отсоединяется от замкового механизма
В торце монтируется пластина с запорным язычком и закрепляется шурупами
На этом установка дверных ручек завершена. Следующим этапом будет выемка отверстия и установка пластины под вход запорного язычка на дверном проеме напротив
В торце монтируется пластина с запорным язычком и закрепляется шурупами. На этом установка дверных ручек завершена. Следующим этапом будет выемка отверстия и установка пластины под вход запорного язычка на дверном проеме напротив.
Пластину под замок устанавливают на дверной косяк и фиксируют шурупами.
На косяке отмечается то же расстояние от пола, что и для установки ручки. Для этого необязательно использовать рулетку. Проще закрыть дверь и сделать отметки на косяке напротив верхнего и нижнего угла замковой пластины на торце двери. Затем линейкой отметки переносятся на плоскость проема. Высверливается отверстие под язычок и четыре отверстия под шурупы.
При врезке замка своими руками, некоторые мастера устанавливают замочную накладку поверх дверного полотна, таким образом, при плотном прилегании двери к проему, она цепляется. Чтобы этого не происходило, накладку утапливают в полотно ровно на ее ширину, сравнивают с поверхностью двери.
Врезка замка – процесс инженерного характера, поэтому каждый этап нуждается в детальной разметке. Вставьте замок в пробуренное отверстие и сделайте отметку по периметру всей планки. Сделайте зарубки стамеской по краям предполагаемого места для накладки. И аккуратно снимите внутреннюю часть, легонько постукивая по стамеске молотком.
Совет
Работайте с максимальной осторожностью, чтобы не сделать сколы на полотне. И не утопить замок глубоко в дверное полотно
Заключительным этапом проделываемой работы является сборка и окончательная установка замка в подготовленное место
Заключительным этапом проделываемой работы является сборка и окончательная установка замка в подготовленное место
Здесь очень важно соблюдать последовательность выполнения определенных действий:
- Вставьте замок в подготовленный «карман», который был вырезан в центре торца полотна.
- Закрепите изделие двумя саморезами сверху и снизу декоративной планки.
- Установите сердцевину и прикрепите ее с торца, вкрутив длинный болт. Чтобы установка прошла правильно необходимо вставить в нее ключ язычком вниз. Попробуйте закрыть и открыть замок, после этого в закрытом положении закручивайте крепление (болт).

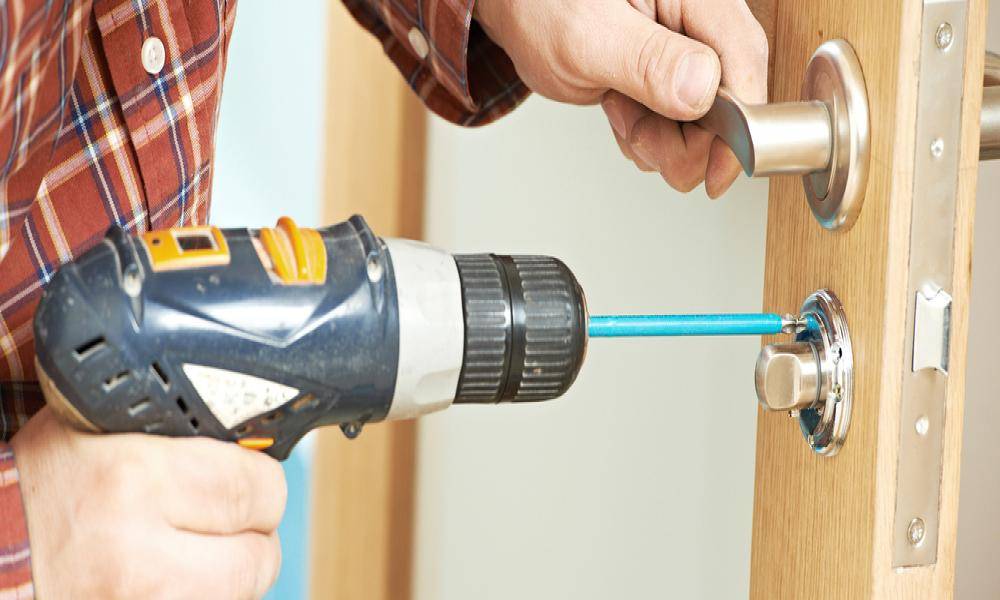

- Вставьте шпильку крепления ручки в соответствующее отверстие, закрепите обе ручки с двух сторон двери саморезами или стяжками.
Завершающий этап монтажа замка
Врезка замков в межкомнатные двери
Большинство людей ко всему, что связано с межкомнатными дверями, подходят достаточно скрупулезно и всю работу по их сборке и установке стараются доверять исключительно профессионалам
Большинство людей ко всему, что связано с межкомнатными дверями, подходят достаточно скрупулезно и всю работу по их сборке и установке стараются доверять исключительно профессионалам. Это естественно, ведь мало кто горит желанием испортить красивое и дорогое изделие. Но существуют и такие люди, которым все нипочем, и они с легкостью берутся за любую работу, невзирая на ее сложность и возможность испортить вещь.
Но прежде чем браться за такую работу, для начала нужно изучить ее в теории, потом вдумчиво взвесить все за и против самостоятельной установки, оценить возможные риски и только потом принимать окончательное решение. В этой статье вместе с сайтом мы изучим вопрос, как производится врезка замков в межкомнатные двери – мы подробно рассмотрим не только последовательность работ, но и ознакомимся с его тонкостями и нюансами.
Как разобрать дверную ручку межкомнатной двери круглого типа
Способ демонтажа круглых дверных ручек для межкомнатных полотен может отличаться в зависимости от конструктивных особенностей фурнитуры. Наиболее удобными являются изделия, которые имеют два стягивающих винта. В этом случае выполнить самостоятельный демонтаж проще всего. Для этого необходимо выкрутить фиксирующие элементы и снять механизм.
Однако бывают ситуации, которые требуют больших усилий. Механизмы, более сложные с конструктивной точки зрения, демонтируются в несколько этапов. На современных межкомнатных дверях довольно часто встречаются круглые детали, оснащенные кнопкой и различными декоративными элементами. Функция таких накладок заключается в сокрытии крепежных винтов. Как снять ручку с межкомнатной двери в этом случае?
Чтобы демонтировать круглую ручку сначала необходимо снять наружную часть устройства
Для того чтобы демонтировать ручку с кнопкой и декоративными накладками, в первую очередь необходимо убрать наружную часть механизма, которая крепится с помощью специальной кнопки. Далее требуется ликвидировать накладки, которые скрывают фиксаторные элементы.
Если ручка вышла из строя, ее можно починить. Как отремонтировать ручку межкомнатной двери? В первую очередь необходимо узнать характер повреждения. Исходя из данной информации, подбирается нужная инструкция и выполняется реабилитация механизма. Рекомендуется перед началом демонтажа старой ручки определить ее тип и изучить особенности конструкции. Для ликвидации механизма круглой ручки специалисты советуют ознакомиться с более подробной инструкцией.
https://youtube.com/watch?v=OG90S4rzYsU
Пошаговая инструкция по врезке замка
Правильно врезать замок в межкомнатную дверь поможет инструкция. Она учитывает тип замка, в связи с чем имеет два раздела по установке корпуса (круглого и плоского) и ответной планки.
Врезка круглого замка
Проще всего выполнить работы с помощью современного оборудования — достаточно примерно 20 мин. Фреза подготовит все отверстия аккуратно и точно.
Врезка замка профессионалами.
Вручную выполнить работы чуть сложнее. Пошаговый алгоритм монтажа состоит из следующих операций:
- на шуруповерт или дрель крепится сверло с коронкой диаметром 50 мм;
- выставив сверло точно по центру отверстия под ручку, дверь высверливается до выхода буравчика с обратной стороны. Продолжать нежелательно — коронкой можно повредить декоративное покрытие дверного полотна. Завершить лучше с обратной стороны;
- на коронке меняется нож под диаметр 23 мм;
- с торца дверей высверливается отверстие под защелку. Оно должно быть точно посередине отверстия под ручку. Работу можно выполнить и буравом-пером — диаметра хватает;

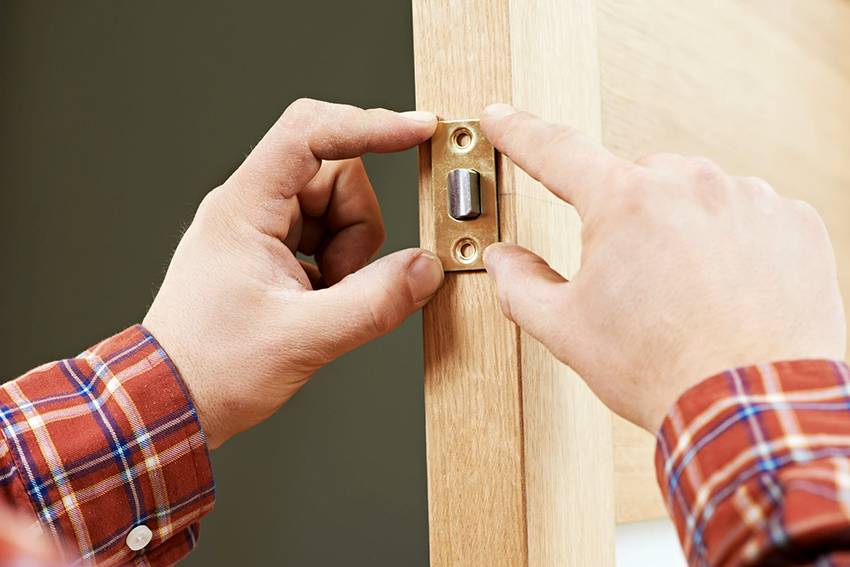

- вплотную к торцу вставляется защелка;
- карандашом отмечается контур накладки защелки, а также места вкручивания фиксирующих саморезов;
Отмечается контур защелки и места под саморезы.
- защелка вынимается;
- шуруповертом со сверлом диаметром 1 мм высверливаются отверстия под саморезы;
- в торце стамеской и молотком вырубается углубление в 3 мм под планку защелки. По ширине и длине лучше укоротить и заузить, что позволит более точно подогнать выемку под вставку. Если концы накладки овальные, на помощь придет перьевое сверло.
Стамеска в помощь.
Осталось установить ручки и защелку.
Врезка плоского замка
А сейчас рассмотрим, как врезать замок в межкомнатную дверь, если корпус механизма плоский. Работы выполняются в следующей последовательности:
на перьевом сверле диаметром, равным толщине корпуса запорного устройства отмечается глубина сверления — равна длине корпуса;
Определяется глубина сверления.
- сверло вставляется в дрель. Можно использовать также и простое сверло нужного диаметра;
- ориентируясь на отметки низа и верха запора, высверливается 7-8 или 9-10 отверстий одно около другого (количество отверстий зависит от размера запорного механизма), чтобы образовалось сплошное углубление. Такую же работу можно выполнить с помощью долота, стамески и молотка. Это долго и трудоемко, но наши деды так и работали;
Схема высверливания выемки под корпус замка.
стамеской края подравниваются;
Стамеской края подравниваются.
в дрель вставляется более крупное сверло и им края выемки шлифуются. Сильно нажимать не нужно. Можно повредить полотно;
Шлифовка выемки дрелью.
- перьевым сверлом разного диаметра высверливаются отверстия под ручки, личинку со штифтами (под штифты можно сверлить тем же сверлом, что и под личинку — декоративная накладка скроет;
- стамеской выдалбливается углубление под планку. Технология такая же, как и у круглого замка.
Стамеской выдалбливается углубление под планку.
Замок собирается.
Ставится планка защелки.
Учитывая большое разнообразие замков, их сборку редакция сайта StroyGuru решила рассмотреть в отдельном материале.
Установка монтажной планки
Завершающий этап врезки замка — установка на коробке двери ответной планки. Поэтапный ход работ состоит из следующих операций:
дверь закрывается. На проеме делаются отметки собачки. Таким образом определяется расположение ответной планки по высоте;
Находится расположение ответной планки по высоте.
находится глубина посадки ответки. Для этого с наружной стороны двери измеряется расстояние от поверхности дверного полотна до планки защелки, после чего это же расстояние откладывается от дверного проема до края ответной планки;
Определяется положение планки по глубине.
- ответная планка накладывается на косяк;
- карандашом отмечаются габариты планки, отверстия под саморезы и выемку для язычка;
Карандашом отмечаются места саморезов и углубления под собачку.
- если щель между дверным полотном и косяком больше толщины ответной планки, она не утапливается в коробку. Если меньше — стамеской выдалбливается углубление на 3 мм;
- под саморезы сверлом 1 мм высверливаются отверстия;
- под собачку стамеской выдалбливается выемка. Ее можно сделать и перьевым сверлом;
Высверливаются отверстия под саморезы и язычок.
саморезами планка прикручивается к косяку.
Ответная планка прикручивается саморезами.
В заключение, врезка запорного механизма в межкомнатную дверь требует от слесаря внимательности и аккуратности. Технология же простая. Все работы может сделать сам хозяин квартиры.
Алгоритм работы
Как правило, ручка располагается примерно посередине двери. Перед тем как врезать замок в межкомнатную дверь, необходимо отмерить один метр от пола. Таким образом отмечается место для будущей ручки. Далее для работы понадобится дрель. В данном случае потребуется перьевое сверло. С помощью него в торце двери делается отверстие для замка. При этом подбирается необходимый диаметр сверла. Что касается глубины отверстия, то оно соизмеримо с длиной самого механизма. После этого на торце двери нужно разметить место для опорной пластины. В соответствии с этим контуром с помощью стамески выбирается ровная площадка. При помощи сверла делается отверстие там, где будет находиться ручка
В процессе работы необходимо соблюдать осторожность и аккуратность. Как только сверло покажется с другой стороны двери, нужно остановиться
Далее полученное отверстие используется в качестве центра. Таким образом, сверление продолжается, только уже с другой стороны двери.
Теперь приступаем к монтажу замочного устройства
Вначале вам нужно приложить к полотну новенький замочный механизм, там, где он будет установлен. Обведите по контуру
карандашиком, а через торец проведите линию с одной стороны к другой, используя уголок. Если вы все правильно сделали, у вас получится ровная линия. Теперь нужно отступить на некоторое расстояние от центра. Оно равняется примерно половине ширины замка. Нужно сделать насечки по периметру, лучше всего для этого использовать нож.
Теперь следует просверлить по осевой линии сквозное отверстие. Приоткройте замочное устройство и достаньте защелку, после чего положите ее в полученное гнездо. Следующим шагом станет обведение контура накладки на полотне, для чего воспользуйтесь карандашом или ножом. Нужно вынуть устройство и удалить древесину, после чего самому выпилить отверстие, где будет располагаться замочная скважина. Теперь вставляйте замок и наложите рамку, зафиксировав все с помощью винтов.
Завершающим этапом выступает тщательная проверка работы. Не поленитесь на протяжении нескольких десятков секунд открывать-закрывать дверь, испробовать функционирование замков. Если ничего не заедает и не скрипит, то вы успешно справились с установкой механизма.
Особенности электромагнитного замка
Такие виды устройств существенно отличаются от сувальдных и цилиндровых. Они включают две части — главную и ответную пластины.
Вставка замка в металлическую дверь состоит из нескольких этапов:
- Первым шагом, как и в случае любых подобных работ, является разметка места монтажа. Для начала нужно приложить корпус к дверному полотну. Трафарет приклеить в месте, где будет располагаться ответная пластинка. После этого отметить точки, где будут установлены крепежные детали.
- На следующем этапе потребуется под них просверлить подходящего размера отверстия. Пластину зафиксировать на металлическом полотне при помощи специальных шайб. Чтобы обеспечить достаточную прочность, нужно на каждый винт установить по паре шайб. Первой прикручивается стальная шайба, затем резиновая. Это гарантирует плотное прилегание сердечника.
- Выбрать место, где будет находиться уголок устройства. Основную часть совместить с якорным элементом. Для фиксации применять шестигранник.
- Для проверки правильности монтажа немного ослабить фиксирующий болт. Так получится освободить ответную пластину.
После этого можно подключать электропитание и проверять, насколько хорошо работает замок. Главное условие – соответствие пластины и основания. При любом смещении деталей механизм не будет работать. Чтобы легче было установить замок на входную железную дверь, следует предварительно изучить инструкцию к нему, посмотреть обучающее видео.
Если нет навыков в монтаже электрических механизмов, то, чтобы вставить замок в железную дверь, лучше вызвать мастера. Он все сделает быстро и аккуратно.
Металлическая дверь — лучший защитник квартиры, загородного коттеджа или промышленного помещения. Но она станет выполнять свои охранные функции только в тогда, когда замки в ней будут высокого класса устойчивости ко вскрытию. Поставить замок на железную дверь вполне можно своими силами, достаточно иметь набор обычных строительных инструментов и выполнять все точно и аккуратно. Лучше установить два разных замка, тогда можно быть уверенным в своей безопасности.
Особенности монтажа замка на межкомнатную дверь
Бывают такие ситуации, когда хочется уберечь свое личное пространство (кабинет, комнату) от непрошеных гостей. С этой целью можно установить на межкомнатную дверь сувальдный или цилиндровый дверной механизм. Эти виды конструкций весьма распространены, их можно установить на разные виды дверного полотна.
Рассмотрим, как установить замок на межкомнатную дверь своими руками.
Несмотря на сложность устройства врезного замка, для дверного полотна из дерева он подходит идеально. Такая конструкция не требует рук мастера, поэтому ее можно установить самому.
Чтобы приступить к работе, первым делом необходимо снять дверное полотно с петель. Потом можно выполнить разметку.
- Определить предполагаемую высоту размещения конструкции.
- Приложить дверной механизм к торцу (перпендикулярно), и обвести контуры.
- Замерить толщину изделия.
- Посередине торцевой части нарисовать прямоугольник, равный размеру самой конструкции. Дрелью с насадкой «перо» просверлить несколько отверстий, стамеской выскабливаем все лишнее.
- Разместить в получившееся углубление замок, обрисовать его контур и убрать в сторону.
- Стамеской углубить помеченную область на 2мм (так, чтобы изделие было заподлицо с торцом двери).
- Просверлить в полотне отверстия для дверных ручек.
- Устанавить и закрепить замок.
- Вставить ручки в соответствующие отверстия и закрепить их.
На дверном коробе необходимо сделать ответную пластину аналогичным образом, как в случае с «защелкой». Теперь врезной замок установить в межкомнатную дверь сможет любой человек, у которого возникнет такое желание.
Как вы уже поняли, «не так страшен волк, как его рисуют». Такую работу, как монтаж дверного замка в межкомнатную дверь, под силу сделать самому. Тем более, что мы уже разобрались с разновидностями дверных механизмов и способами их монтажа. Теперь вы можете с легкостью определить, какой замок лучше на дверь в комнату ребенка, ванную, спальню, кабинет. Выполняя работу по установке дверной конструкции, помните, спешка в этом деле ни к чему! Все действия должны быть тщательны и аккуратны, чтобы не повредить полотно. Тогда вы сможете еще не один год наслаждаться результатами своего труда.
Сохранить
Сохранить
Сохранить
Сохранить
