Установка защелки и ручки
Эти элементы крепят обычно на расстоянии в 90 см от нижнего края рамы. Врезка замка производится следующим образом:
- в торце вертикальной трубы рамы проделывают узкие отверстия под замок;
- сваривают из листового металла защитный короб в соответствии с размерами замка;
- вставляют замок в трубу и крепят его монтажную планку к торцу рамы саморезами;
- надевают короб на замок и прихватывают его к раме;
- откручивают саморезы и вынимают замок из короба;
- прикладывают замок сверху к коробу и выполняют разметку под личинку и ось ручки;
- прорезают соответствующие отверстия в обеих стенках короба;
- вставляют замок в короб и уже окончательно крепят его к стойке рамы;
- проваривают стыки между коробом и вертикальной стойкой рамы.
На следующем этапе в опоре калитки просверливают отверстия под язычок ручки и замка. Затем на торец опоры монтируют декоративную планку.
Видео: ворота из профильной трубы
В ролике содержится полезная информация об особенностях конструкции распашных ворот.
Пошаговая инструкция по установке распашных ворот представлена в ролике.
Применение профильной трубы при самостоятельном изготовлении ворот позволяет достичь экономии денежных средств и своими руками создать надёжную конструкцию, прочность которой не вызывает сомнений
Важно тщательно продумать устройство, ответственно подойти к разработке документации, использовать качественные материалы и соблюдать технологию. Простота конструкции и возможность применения различных видов отделки создают широкое поле для творчества
Кроме того, самостоятельно изготовленные ворота — серьёзный повод для гордости.
Отделка
Под отделкой обычно понимается зашивка полотна створок листами профнастила, а также грунтовка антикоррозийным грунтом и последующая покраска эмалью в нужный цвет. Перед грунтовкой и покраской нужно обязательно зачистить все сварные швы и ржавчину до металла, болгаркой с зачистным кругом. Обезжириваем раму и каркас растворителем и грунтуем антикоррозийной грунтовкой, сначала места сварки, а после их высыхания, створки полностью.
Грунтовка и покраска каркаса ворот
После высыхания слоя грунтовки можно покрыть створки ворот алкидной эмалью в два слоя с промежуточной сушкой между ними. Ворота почти готовы, остаётся повесить створки на петли и прикрутить профнастил. Прикручиваем обрезанные по размерам листы профнастила к каркасу саморезами с помощью шуруповёрта.
А также в отделку включается добавление ажурных кованных элементов на фасад ворот или на верхнюю часть, примеры таких работ можно увидеть в галере выше. Стоит добавлять такие элементы или нет каждый решает сам, это дело вкуса.
Замок на ворота
Замок на ворота можно приобрести любой и также как при монтаже в обычной двери присутствуют некоторые особенности. При монтаже замка в зависимости от его вида выполняются следующие условия:
Навесной. Для навесного замка на ворота и калитку следует предусмотрительно сделать петли ещё на этапе сборки каркаса.
- Накладной монтируется на поперечной перемычке, прикручивается к раме.
- Врезной. Для этого типа замка предварительно вырезается карман в противоположной от завесов поперечной трубе створки.
Нижние фиксаторы створок нужны для равномерного распределения ветровой нагрузки на ворота.
Видео: изготовление ворот из металлопрофиля своими руками
При большом наличии желания и приложении усилий в нужном направлении, постройка ворот достойного качества, является вполне выполнимой задачей для человека с минимальной технической подготовкой.
Материалы
Столбы делают из профильной трубы с размером полок 80 или 100 мм. С учетом опускания ее в грунт на 800 мм, длина столбов должна быть 3 м. На верхние концы привариваются заглушки для предотвращения попадания воды.
Для большей жесткости и закрепления стойки, можно приварить на отрезке, заходящем в грунт, небольшие куски арматуры или другого стального проката, длинной 1 м.
Для стоевых берут профиль 40/40 или 40/60, отрезают болгаркой две детали длиной 2100 мм. Зарезают края труб под углом 450 для большей площади сварки и надежного крепления.
Из основного профиля готовят верхнюю и нижнюю перемычку, при ширине калитки 1000 мм. детали отрезают размером 980 мм. Это обеспечит зазор между луткой и калиткой по 10 мм с каждой стороны. Зарезают края под углом 450.
На среднюю перемычку можно взять профиль 25/40, его длина должна быть 900 мм, он будет вставляться внутрь рамы, поэтому от общей длины заготовки вычитают ширину 2 полок профиля, в данном случае это 80 мм.
Потребуется 2 петли наружным диаметром 30 мм и 4 стальных пластины толщиной 5 мм и шириной 40 мм. Петли надо разобрать и хорошо смазать внутренние поверхности солидолом или другой густой смазкой, затем собрать. Петли лучше приобретать с шариками.
На ровную поверхность выкладывают пластины и прихватывают к каждой части петли с разных сторон. То есть, если на часть петли с отверстием прихватывается пластина снаружи, то на ответной части пластину располагают к внутренней стороне.
Приваривание обязательно с двух сторон, чтобы обеспечить проварку корня шва. После первого прохода надо оббить шлак и сварить второй проход. На корне сварку выполняют в один проход.

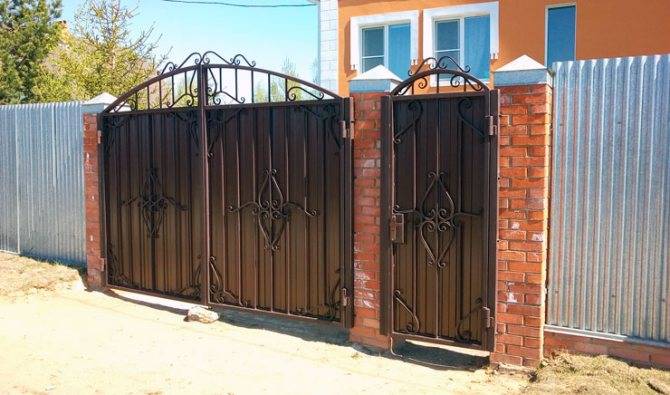

Калитка в воротах
Совмещение калики с воротами — хороший способ существенно сэкономить время и денежные средства. Однако такой вариант рассматривается только при использовании металлических распашных ворот, так как в сдвижные или подъемные ворота установить калитку очень проблематично.
При надобности можно совместить ворота с калиткой, тогда вам не придется тратить много времени для входа на территорию участка
Если есть распашные ограждения, калитку монтируют следующим образом:
- Столб, который находится у калитки, изготавливается из усиленной стальной трубы и закапывается вглубь на 1,2 метра. Для фиксации столба используют бетонную смесь.
- Ширина створки калитки должна быть сопоставима с половиной ширины створки ворот.
- Для изготовления каркаса калитки используется основная труба и несколько ребер жесткости.
Применить такой метод для деревянных ворот существенно сложнее. Чтобы успешно установить калитку и не снизить прочностные показатели конструкции, ворота должны быть изготовлены из твердой древесины (стоит такой материал недешево). Если же они создавались на основе обычной хвои, то калитку лучше размещать рядом, дополнительно обустраивая стальной столб.
Монтаж створок для распашных ворот
Вопрос о том, как установить ворота является важным моментом среди всех работ, выполняемых при изготовлении ворот собственноручно, поскольку допущенные ошибки могут привести как к непродолжительному сроку службы ворот, так и к тому, что они просто не будут выполнять свои функции, например, хорошо открываться. Монтажные работы начинаются с установки каркаса. Порядок действий при этом выглядит так.
- К полотнам створок при помощи сплошного шва привариваются петли. Это должна быть та часть петли, которая имеет глухое отверстие с торца.
Если устанавливаются тяжелые ворота, то их следует оснастить петлями по три с каждой стороны. При монтаже более легких конструкций достаточным будет наличие двух петель.
- К каждой приваренной петле на каркасе надевается ее вторая половина, которая тут же приваривается к опоре.
- Производится облицовка воротных створок:
- 1) производятся повторные замеры листов профнастила (это позволит избежать ошибок);
- 2) с помощью ножниц по металлу вырезаются требуемые листы;
- 3) все имеющиеся кромки тщательно зачищаются;
- 4) листы накладываются внахлест, имеющий одно направление;
- 5) профнастил крепится к каркасу саморезами. Количество использованных для крепления профлиста саморезов выбирается в произвольно, расстояние между ними должно составлять от 10 до 15 см.
- Производится окрашивание готового изделия.
Какой замок поставить на калитку из профнастила
Замочные устройства делятся на следующие виды:
- Реечный. Это засов, двигающийся в петлях, для чего они должны привариваться к профнастилу. Монтаж таких систем производится на внутреннюю часть ворот или калитки.
- Навесной. Эти замки также называются амбарными. Их предпочитают устанавливать на дачной территории, где не находится дорогое имущество, поскольку взломать такие механизмы довольно просто.
- Накладной. Такие изделия надежны, и без специального инструмента открыть не получится.
- Врезной. Этот вид замков нужно врезать в дверное полотно, так исключается вероятность физического взлома. Перед тем как выбирать этот замок, нужно учитывать, что установка подобных механизмов возможна не для каждого вида калитки.
Врезной механизм
Все описанные выше конструкции можно поставить на даче. Однако нужно не забывать, что требуется правильно выполнить расположение устройства, поскольку от этого тоже будет зависеть надежность механизма запирания. Чтобы определить, какой купить замок для конкретного участка, необходимо учитывать особенности забора.
В этом случае вору сложно подобраться к защелке, чтобы спилить либо сдвинуть ее. Как правило, для калиток из профлиста используют врезные конструкции. Они помогают надежно защитить дачу от злоумышленников.
Зимой

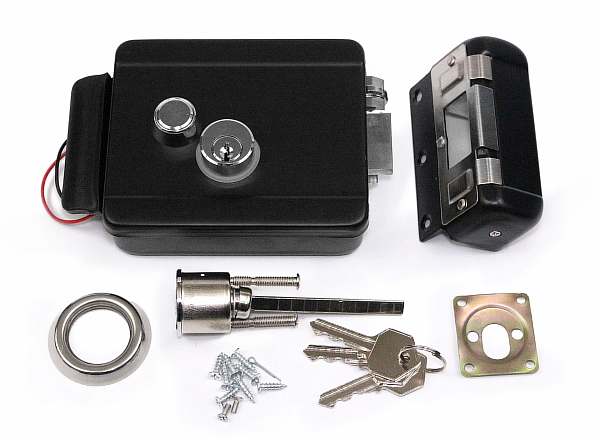

Электромеханические варианты
Эти запоры могут открываться с помощью ключа или за счет электрического импульса. Если к вам пришли гости, калитку можно будет открыть не выходя из дома, нажав кнопку домофона.
Накладной вариант перед установкой
Кодовые электромеханические изделия
Этот замок называется кодовый. Такие механизмы надежней в отличие от электромагнитных устройств, поэтому их покупает множество владельцев дач. Данные виды изделий состоят из запора и панели приборов. Чтобы отпереть калитку, требуется набрать код.
Если возникнет необходимость, можно изменить заданный код. Минус этих устройств состоит в том, что для работы требуется постоянная электроэнергия. Поэтому часто производится установка замка на калитку из профнастила, работающего от аккумуляторной батареи. Взломать этот механизм почти нереально, для этого требуется дорогое оборудование.
Надежный вариант на сварной конструкции

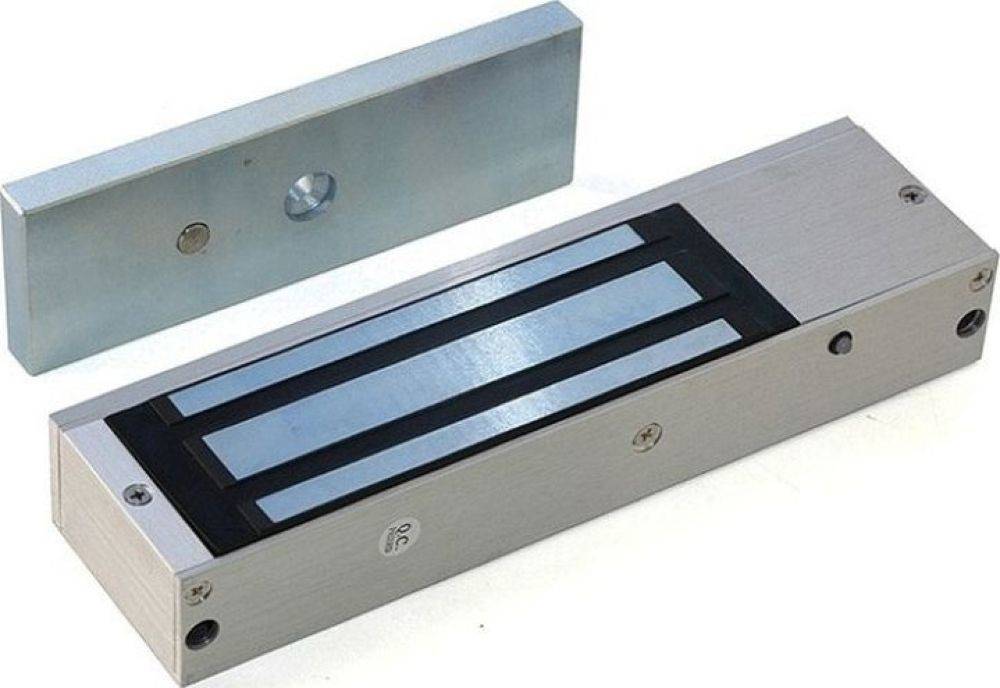

Электромагнитные
Устройства не применяются на калитках из профлиста, их ставят на дверных полотнах в подъездах многоэтажных домов. Они настраиваются на магнитные таблетки, и отпереть их возможно лишь с помощью специально сделанного для этого оборудования. Главное достоинство электромагнитных замков – их повышенная надежность.
На складе
Также к преимуществам относят следующее:
- нельзя отпереть отмычкой;
- можно крепить в местах частой эксплуатации двери;
- нет подвижных механизмов. За счет этого устройство имеет продолжительное время эксплуатации.
Изготавливаются электромагнитные замки для дверных створок массой 400–600 кг, отдельно для полотен весом больше 1500 кг. По типу работы эти механизмы делятся на два типа:
- Сдвиговые.
- Удерживающие.
Перед монтажом
Последний вид производит свою работу за счет «прилипания». Так, даже во время усадки дома функциональность запорного механизма не будет нарушена. Эти замки обычно ставят на полотна, часто используемые на протяжении дня.
Сдвиговые конструкции ставят на любые типы полотен, в частности и на калитки из профлиста. Прежде чем сделать выбор определенной модели, стоит присмотреться к механизмам, использующимся для работы на улице в плохих погодных условиях.
На фото изображен навесной замок.
В строительном магазине
Запорные механизмы для калиток из профнастила
Для полотен из профнастила изготавливаются специальные замки, которые имеют малые габариты и ставятся в профтрубу. Следует заметить, что монтаж устройства не потребует приваривать эту конструкцию, вследствие чего крепеж значительно облегчается.
Схема цилиндрового механизма для врезного изделия
Чтобы поставить такую систему запирания, нужно только вырезать в профтрубе стенку, затем сделать отверстия для запора. Во время врезки необходимо четко определиться с расположением защелок.
Для чего вначале требуется надежно зафиксировать конструкцию в профнастиле. Далее нужно попробовать открыть калитку, обработав щеколду и ручку средством, оставляющим след в процессе соприкосновения. Стоимость этих замков невелика, а монтаж довольно прост, поэтому их покупает множество домовладельцев.
На фото ниже представлена калитка из профлиста с ручкой на даче.
Летом
Основы монтажа профнастила
Предварительно нужно определиться не только с цветом материала и прочими эстетическими аспектами, но и с формой калитки, ведь именно от этого показателя будет отталкиваться экономический расчет материала и план действий.
Фото: калитка из профнастила
Первое, на что нужно обратить внимание, это вид профнастила. Как известно данный материал бывает двух видов, если распределять категории по типу монтажа:
- вертикальный
- горизонтальный.
Для выполнения калитки нам понадобится вертикальный профнастил. В среднем на выполнение всего процесса разрезки и формирования ворот уйдет около 3-4 часов при наличии хорошего лобзика и навыков работы с листовым железом. Если Вы ранее не сталкивались с таким видом деятельности, то советуем первое время изготовить ворота прямоугольной или квадратной формы.
Схема калитки
Следующий шаг нашей схемы, это измерение необходимого расстояния между воротами. Данный этап требует очень большой сосредоточенности и внимания, ведь буквально несколько лишних или недостающих миллиметров могут стать решающей загвоздкой при монтаже ворот. За стандарт нужно взять высоту полтора-два метра и отталкиваться от этой цифры. Данное число, согласно подсчетам инженеров, является оптимальным для обеспечения необходимой высоты и минимальной нагрузки на крепежные петли и замки ворот.
Далее необходимо подготовить основание. После того как выбрали место будущих ворот, там роем ров глубиной около полутора метров, в нем будут располагаться будущие стоки ворот. Данное значение взято из простого подсчета: в среднем высота ворот 1-1,5 метра. Но ведь необходим зазор где-то в 20-30 сантиметров, итого получается 180, еще 20 сантиметров оставляем на возможные погрешности.
Теперь нужно изготовить специальный каркас для будущей калитки. Мы рекомендуем производить каркасы из труб с сечением 60 на 30 мм. Это оптимальное решение для средне-тяжелых ворот. Кроме того, при небольшом опыте работы квадратное сечение легче всего поддается обработке и монтажу. Но здесь также необходимы этапы рабочего процесса:
- сварка общего каркаса и рамы;
- проверка перпендикулярности углов;
- приварка к общему каркасу двух железных ребер жесткости, которые помогут воротам быть более устойчивыми и долговечными;
- обработка сварных швов: затирка при необходимости грунтовка и покраска.
После всех этих подготовительных этапов наступает самый легкий шаг: это установка непосредственно листов профнастила на наш каркас.
Чертеж: установка листов профнастила на каркас калитки
Когда уже все листы установлены, а швы затерты, настает время монтажа петель и замков. Предварительно нужно провести замеры будущего замка и изготовить дополнительные пластины, на которые его и будем монтировать. Есть два варианта установки защитного механизма: на пластины либо непосредственно врезать в забор.
Следом за замками производится установка петель, которые и служат одновременно опорами и держателями калитки. Как только забор был поставлен на петли – установка полностью завершена. Нужно смазать все подвижные соединения и проверить точность стыков.
Как видите, схема, как устанавливается калитка из профнастила на каменные колонны или столбы практически идентична
Бывалые строители советуют обратить внимание на такие моменты:
Глубина ямы. В идеале её нужно просчитывать индивидуально, в зависимости от тяжести забора, материала несущей конструкции, ведь если глубина или ширина рва будет не учтена, то в скором времени несущие колонны согнуться под весом калитки;
- Качественная обработка материала после сварки. Швы больше всего подвержены появлению коррозии, их нужно очень тщательно проверять, иначе оцинкованный лист стали пойдет ржавыми полосами и трещинами по всей площади;
- Контролировать уровень наклона забора. Угол проще всего проверять обычным уровнем, допускается не более 10 %, как и в принципе в случае с крышей из профнастила;
- Необходим внахлест приблизительно 10-15 сантиметров на плоской поверхности и около 20 на углах;
- Калитка с деревянным каркасом из профнастила может устанавливаться только в случае не слишком большой нагрузки или временного пользования;
- Для бюджетного варианта окраски подойдет и простой баллончик;
- Опорные колонны изготавливаются не менее 100 мм;
- Для окрашенной калитки из профлиста очень кстати будут цветные саморезы и заклепки;
- Монтаж производят только саморезами с уплотнительными шайбами.
Устанавливаем опоры
Опоры являются важным звеном в изготовлении ворот. Они отвечают за надежность конструкции и срок службы готового изделия. При изготовлении опор необходимо учитывать, что может происходить изменение объема почвы в результате промерзания грунта в месте установки опор.
Для создания столбов для ворот допустимо использовать:
- трубы диаметром от 60 мм и более и сечением в 60х40 мм и 20х30;
- стальной лист;
- кирпич, камень или дерево.
Процесс монтажа выглядит следующим образом.
- Готовятся столбы: из трубы-стойки требуемой длины.
- Делается котлован, диаметр которого в два раза превышает диаметр будущей опоры, а глубина достигает уровня промерзания грунта. При этом стоит помнить: если в месте установки ворот грунт промерзает не очень глубоко, то глубина котлована не должна быть меньше 1 м.
- На дно котлована насыпается подушка из песка и щебня. Ее высота должна составлять 20 см.
- В котлован устанавливаются столбы, к которым предварительно приварен стальной лист прямоугольной формы размером 30х30 см.
- Стойки закрываются облицовочным материалом, который будет препятствовать попаданию осадков. Для этого можно использовать: кирпич, дерево или камень.
- Земля вокруг будущих опор проливается водой и утрамбовывается. Это позволяет избежать растрескивания бетона после его заливки.
- После этого они заливаются смесью песчано-цементной, в результате чего и происходит закрепление столбов.
- Далее в течение недели, не менее, цементу дают возможность хорошо схватиться.
Изготовление калитки из профнастила своими руками
Так как мы будем приваривать калитку к уже существующим опорам, то нам не придётся бетонировать стойки, что существенно облегчит и ускорит работу.
Перечень материалов и инструментов
Для монтажа калитки из профнастила потребуется минимум материалов и только самые необходимые инструменты:
- металлопрофиль — лист С21–1150 с оцинкованным или полимерным покрытием — рабочая ширина 1 метр, длина 2 или 2,2 метра;
- металлическая квадратная труба — сечение 40х24 мм;
- две петли металлические дверные (можно полимерные) – ɸ30 мм;
- засов и замок уличный врезной.
- газо- или электросварка;
- болгарка;
- отрезной и шлифовальный круг по металлу;
- шуруповёрт и мощная дрель;
- заклёпочный пистолет;
- краска и кисти;
- отвес или строительный уровень, рулетка на 5 метров;
- строительный угол;
- набор отвёрток.
Этапы изготовления распашной калитки
Мы представляем способ устройства распашной калитки из металлических труб и обшивки из металлопрофиля непосредственно на опорные столбы.
- Вначале размечаем место, где будем устанавливать калитку и делаем проём в заборе определённой ширины между двумя металлическими опорами. В будущем мы будем приваривать к ним трубы, которые будут составлять каркас калитки. Выбирая такую схему, мы изначально будем уверены, что готовая калитка точно подойдёт по всем параметрам. Тогда проблемы, которые возникают при сваривании калитки в другом месте, не появятся.
- Свариваем предварительный каркас забора в соответствии с проведёнными замерами. Расстояние между опорами должно быть более 1 метра для того, получить калитку размером 1х2 метра. Во избежание деформации и крена каркаса его привариваем к опорным столбам в нескольких местах.
- Привариваем к вертикальной стойке каркаса верхнюю часть петель. Это необходимо для того, чтобы видеть, на каком уровне они должны находиться.
- Для усиления конструкции из труб монтируем посередине поперечину из такой же квадратной трубы. Все углы должны быть по 90°.
- Проверяем их с помощью уголка или уровня.
- После того как мы убедились, что каркас получился ровным и правильным, срезаем его в местах сварки и кладём на ровную поверхность.
- Обрезаем болгаркой все лишние куски и ещё раз повторно провариваем все швы.
- Затем с помощью болгарки и шлифовального круга зачищаем стыки.
- После этого зачищаем места крепления сваркой нижних элементов петель на самих опорах, чтобы удалить ржавчину.
- Привариваем нижний элемент верхней петли, затем навешиваем каркас и уже по месту привариваем вторую часть петли сверху. Если каркас калитки сварен правильно, то она будет свободно и легко открываться и закрываться.
- Снимаем калитку и привариваем петли более тщательно, а затем зачищаем все швы. Во время сварки необходимо подкладывать асбестовый лист или обычный картон, чтобы искры и окалина не попали на профнастил забора.
- Размечаем место для врезного замка на каркасе калитки по чертежу и вырезаем его болгаркой. Замок и ручки устанавливаются на высоте 80–90 см от земли.
- Вырезаем отверстия и прикручиваем ответную планку замка с помощью шуруповёрта. Проверяем работу замка, лёгкость открывания и закрывания калитки. Затем окрашиваем конструкцию защитной антикоррозийной краской.
- Берём профнастил, предварительно отрезанный по размеру, и с помощью дрели и заклёпочного пистолета прикрепляем его на каркас калитки. В качестве альтернативы можно использовать кровельные саморезы.
- Если предполагается установка накладного замка, который будет располагаться на внутренней стороне каркаса калитки, крепёжные отверстия под него располагаем на поперечной перекладине каркаса. В профлисте высверливаем отверстия методом «сверления по контуру», а затем дополнительно обрабатываем шарошкой. Для закрепления замка в поперечине конструкции и приваренной к ней пластине с помощью дрели со сверлом и специального метчика делаем резьбовое отверстие под установку винта.
- Устанавливаем декоративные накладки с ручками на замок.
- Делаем ограничитель для калитки. Для этого внутрь проёма устанавливаем металлическую болванку, которую отрезаем от трубы.
Подготовительные работы
Театр начинается с вешалки, а любая конструкция – с расчётов и чертежа. Ширина калитки должна обеспечивать свободный проход людей с малогабаритными вещами. Для этих целей достаточного 1 метра. При больших габаритах увеличивается парусность и вес конструкции, что потребует монтажа более двух петель, а также необходимо будет ставить дополнительный запор и устанавливать трубы большего диаметра.
Схема основных элементов створки из профнастила для установки своими руками
Калитка для забора из профнастила может быть любой высоты – выбор индивидуален. Но опыт показывает, что низкая конструкция не обеспечит зрительного ограничения для любопытствующих лиц и смотрится не очень хорошо. При значительной разнице высоты забора и двери проём сверху закрывают вставкой из профиля того же цвета, что основная конструкция.
Схема каркаса дверцы из профнастила
Определив основные размеры ворот из профнастила, делаем чертежи или схемы (эскизы) конструкции. Поскольку конструкция проста, с этой задачей может справиться любой человек, но в данном случае необходимо учитывать следующее:
Конструкция должна быть жёсткой. Количество внутренних рёбер определяют с учётом высоты и ширины конструкции.
Размечая основные элементы, определяют их длину
Обращают особое внимание на виды стыков профильной трубы и её размеры.
При предполагаемой установке мощного врезного запирающего устройства или задвижки предусматривают дополнительные элементы усиления конструкции.
Определяют высоту опорных столбов с учётом их погружения в землю на глубину не менее уровня промерзания почвы для региона, места крепления замка, а также расположения петель.
Схема структурных частей дверцы из профнастила
После подготовки чертежа рассчитывают общее количество необходимого материала по категориям и количеству. Эти сведения помогут исключить излишки, следовательно, сократят расходы.
Подготовка к работе: не упуская из виду мелочей
- Скорость работ при самостоятельном исполнении во многом зависит от подготовительного этапа. На этой стадии составляется схема конструкции с нанесением габаритов, формы, крепления декоративных элементов, ручки, замка, петель, пр. Расчетные и пользовательские характеристики предусматривают общепринятый стандарт: ширина 100 см, высота 200 см. С этим размерами парусность конструкции не будет сказываться на физических характеристиках, как листа, так и металлического каркаса. Но если конкретная модель требует изменения стандарта в большую сторону, нужно придерживаться этих требований, усилив конструкцию калитки дополнительными элементами. При этом помните: точность разметки влияет на эксплуатационные свойства калитки.
- Опорами в самом простом доступном для начинающего строителя варианте могут служить профилированные трубы 60*60. Они фиксируются без фундамента, но в вырытых ямках должны прочно цементироваться бетоном.
- Понадобится равнополочный угол из металла 2,5-5,0 см, уголки, листы профилированного железа, крепеж (саморезы кровельные), петли, замок.
- Нужно иметь также грунтовочный состав по металлу, краску, цементно-песчаную смесь или готовый бетонный раствор.
- Самая простая модель калитки – рама, обшитая металлическим профилем с лицевой стороны. Можно усовершенствовать конструкцию, «упаковав» наполнение внутрь каркаса.
Разновидности калиток
Калитка из профлиста может быть разных размеров, но при ее сооружении необходимо учитывать, что:
- высота изделия не должна превышать 2 м. Входная конструкция больших габаритов будет выглядеть слишком громоздкой. При определении данного параметра следует ориентироваться на высоту забора;
- оптимальная ширина полотна составляет 1 м. В метровый проем поместится мебель, необходимые бытовые принадлежности. Увеличение ширины калитки со временем приведет к провисанию петель, деформации изделия.
Профлисты выпускаются исключительно в стандартных конфигурациях, но из них сооружают калитки из металлопрофиля различного дизайна. Самый лаконичный вариант — прямоугольное полотно, заключенное в раме. Каркас изделия формируют из круглой/профильной трубы, затем его зашивают листовым материалом. Такая конструкция подойдет для возведения глухой ограды, хорошо сочетающейся с каменными и кирпичными элементами (столбами, пролетами забора).
Более интересно смотрится калитка в форме арки. Для ее сооружения необходимо немного изменить конфигурацию рамы и вырезать соответствующее полотно.
арочную конструкцию гармонично дополнит небольшой закругленный козырек или навес, который также послужит дополнительной защитой конструкции.
Чтобы разнообразить дизайн входной группы, можно использовать вставки из поликарбоната, металлические решетки. Они придадут изделию легкость, оригинальность.
Роскошно смотрится калитка из профнастила с элементами ковки. Черные фигурные изделия будут хорошо выделяться на контрастном цветном фоне. Кроме того, профлист усилит противовзвломный эффект конструкции.
Гаражные двери из профильной трубы
Если помимо установки заборных ворот возле частного дома или дачи планируется постройка гаражного помещения, каркас для дверей гаража можно также выполнить из профильных труб. Самые распространенные варианты воротных систем для гаражного помещения – подъемно-поворотная и распашная.
Монтаж и сварка
Создание подъемно-поворотной конструкции
При открытии подъемные ворота поднимаются горизонтально, выдвигаясь наружу и создавая подобие козырька. Принцип работы такой конструкции заключается в движении установленного на раме полотна вокруг своей оси. Это позволяет менять горизонтальное и вертикальное положение створки посредством роликового механизма и металлических направляющих.
Перед свариванием каркаса выполняют чертеж с указанием ширины и высоты въездного проема гаража. Профильные трубы сечением 40х20 мм и толщиной стенки 2 мм выступают в качестве каркасной основы подъемного полотна.
Схема с описанием
- Чтобы сварить раму, отрезается 4 куска профиля размерами, указанными на чертежном рисунке. По углам рамы привариваются косынки, повышающие жесткость конструкции.
- Рама покрывается антикоррозийными грунтовочными составами и алкидной краской. К верхним угловым торцам привариваются кронштейны с роликами.
- В проеме двери устанавливается П-образная коробка. Изготавливают ее из толстого уголка с шириной полки в 1,5 раза толще створки. К потолку перпендикулярно дверному отверстию фиксируют направляющие.
- На раму створки конструкции крепится профлист при помощи самонарезающих шурупов. К ее торцам болтами прикручивается шарнирный механизм. Затем створка устанавливается в проем.
Чертеж и расчет размеров проема
Установить подъемные ворота самостоятельно достаточно просто. Данная конструкция занимает мало места, поскольку в ход идет неиспользуемое пространство под потолком.
Распашные гаражные створки
Это самая простая в установке модель. Перед началом монтажа конструкции изображается схема, где указаны размеры всех составляющих элементов распашной системы.
Чертеж гаражной сварной конструкции с калиткой внутри
Распашная конструкция состоит из следующих составных частей:
- внутренней и внешней рам, которые помещают во входной проем;
- створчатой рамы;
- полотна створок;
- составляется чертеж с учетом необходимых рекомендаций;
- по своей ширине ставни не должны превышать расстояние в 30 см от боков машины до сторон входного проема гаража.
Вариант с калиткой
Уровень высоты створок определяется по высоте автомобиля (стандарт для легковушки составляет 2 м, микроавтобуса – 5 м). Для установки конструкции ворот, во входной проем вмуровываются внешняя и внутренняя рамы из металлического уголка.
Их монтаж необходимо предусмотреть еще на стадии возведения гаража. Гаражные ставни монтируются пошагово с учетом чертежа. Работу выполняют в такой последовательности:
- От профильной трубы прямоугольного сечения отрезают 8 частей. Из труб сваривают каркас с ребрами жесткости, после чего швы шлифуют. Установку выполняют по аналогичной схеме с заборными створками.
- Под каждую воротину вырезаются 2 стальных листа нужного размера, на 3–4 см превышающих высоту проема гаража. Оба вырезанных изделия привариваются к дверцам.
- К внешней раме проема и створкам приваривают петли. Затем навешиваются ворота, врезаются замки.
В качестве урока можно смотреть размещенное ниже видео с Ютуба, чтобы правильно сварить конструкцию.
Для дополнительной безопасности на полотно ворот монтируется замковый люк с подвижно закрепленной массивной дверцей, оборудованной замком. Это обеспечивает защиту замков от взлома путем устранения прямого доступа к ним.
Фото гаражных дверей с калиткой внутри представлено ниже.
Около города
Металлическая калитка из рабицы
Преимуществами сварной сеточной входной двери являются:
- легкий вес конструкции;
- быстрота монтажа;
- прозрачность.
Калитка из металлической сетки
Чаще всего решетчатые изделия из металла ставят на дачах или в саду для разграничения пространства.
Выбор материала
Прежде чем приступить к изготовлению и установке калитки или ворот из металла, в первую очередь необходимо правильно выбрать материал – сетку, несущие опоры, трубы для изготовления каркаса.
Забор из металлической сетки
Специалисты советуют приобретать рабицу из металла с учетом таких характеристик:
- Масса рулона косвенно указывает на качество материала. Чем вес больше, тем качественней изготовлена рабица. Сетка из проволоки диаметром 3,5 мм, сечением ячейки 6х6 см приблизительно весит 37–39 кг. При меньшем весе желательно отказаться от покупки изделия.
- Чем меньше ячейка сетки, тем прочней будет забор или металлическая калитка. Для установки уличной двери чаще всего используют рабицу с ячейкой 45–65 мм.
- Для несущих опор можно выбрать профильную трубу 45х45 либо 65х65 мм, а для изготовления рамы используются трубы 20х40 мм. В качестве материала рекомендуется проволока диаметром 3,5 мм и больше.
Фото калитки для забора, сделанной своими руками из металла, представлено ниже.
Калитка в заборе на даче
Пошаговая инструкция по изготовлению
Перед тем как сварить калитку из металла, нужно разработать проект. На листе бумаги необходимо схематически начертить конструкцию изделия с указанием основных размеров.
Чертеж калитки
Крепление металлических опорных труб. Опоры заглубляются в землю по такой же технологии, которая была приведена выше.
Этапы работ:
- подготовка материалов: нижняя и верхняя часть труб рамы – 980 мм, боковые стойки – 1420 мм;
- дополнительно устанавливаются ребра жесткости;
- из заготовок нужно сварить раму 980х1500 мм;
- проконтролировать правильность сборки конструкции.
Чертеж дверцы
Крепеж металлических петель:
- саморезами следует зафиксировать одну часть петель на рамочной конструкции;
- приставить раму к несущим столбам, пометить места под крепеж навеса и петель;
- прихватить эти части сваркой;
- проверить правильность установки петель, установить калитку по уровню в проеме;
- варить нужно обычным сварочным швом;
- зачистить места сварки, покрасить каркас.
Схема металлического каркаса для изготовления своими руками
Облицовка сеткой из металла. Крепеж рабицы к профтрубе можно сделать следующими способами:
- крепление к каркасу с помощью сварки – через ячейки продеть металлический прут сечением 5 мм и точечно закрепить к раме;
- крепеж сетки металлическими либо пластмассовыми хомутами.
