Камин на даче своими руками

Основание печи и кладка камина

Необходимый материал, который понадобится для того, чтобы сложить камин — готовая смесь печного раствора. Если вы предпочитаете сами приготовить ее, а не покупать, тогда вам понадобится:

• глина, как основной вяжущий материал при кладке камина;
• песок — вещество, являющееся заполнителем, он не должен содержать посторонние примеси;
• цемент добавляют в глинопесчаный раствор, особенно он необходим при работе над наружным дымоходом, находящимся выше кровли. Рекомендуется использовать высококачественный цемент 400 марки;
• термостойкий клей, используемый при кладке огнеупорного (шамотного) кирпича.

Каждый складываемый ряд тщательно измеряется уровнем. Топку камина кладут из огнеупорного кирпича. Стены камина не перевязывают с топкой, так как шамотный и красный кирпичи по-разному реагируют на повышенное тепло. У них разный коэффициент расширения под воздействием высоких температур, поэтому, если повязать топливник со стенками камина, печь может просто развалиться. Поэтому между внешними стенками камина и топкой должен быть воздушный карман. Камин с камерой горения дров в форме / наиболее эффективен. До того как из печи сделать камин, необходимо выбрать образец портала и уже при кладке топливника формировать портал.

Конечно идеальным, точнее, настоящим камином является печь с открытым порталом, однако, некоторые хозяева предпочитают устанавливать на камин стеклянную дверцу, место под нее оставляется на втором ряду, а стыки в кладке делаются посередине кирпичного ряда, но, ни в коем случае, не с краю.

Воздушные карманы можно наполнить кирпичным боем, они, подобно камням в каменке, будут долго держать тепло. Сверху устанавливается стеколомагниевый лист, который может выдержать тысячеградусную температуру.

На заднюю часть топки, поверх стекломагниевого листа три кирпича укладываются таким образом, чтобы с передней стороны оставалось место для отвода дыма. Сразу за лицевой частью на фасадной стороне укладывается металлический уголок, по которому ведется стяжка ряда, в которую прячут уже верхние печные ленты, исходящие от дверцы.

Глубина топливника связана с высотой портала в соотношении один к двум или два к трем. Меньшая глубина вызовет задымление, большая уменьшит теплоотдачу. А сам камин не должен превышать 1/50 объема помещения.

Строительство фундамента

Под камин фундамент делают не связанным с основным фундаментом дачи. Перевязку между фундаментами выполнять нельзя, так как в дальнейшем может привести к образованию трещин. Можно начертить для удобства план камина непосредственно на полу, на стене сделать рисунок на уровне расположения труб и топки.

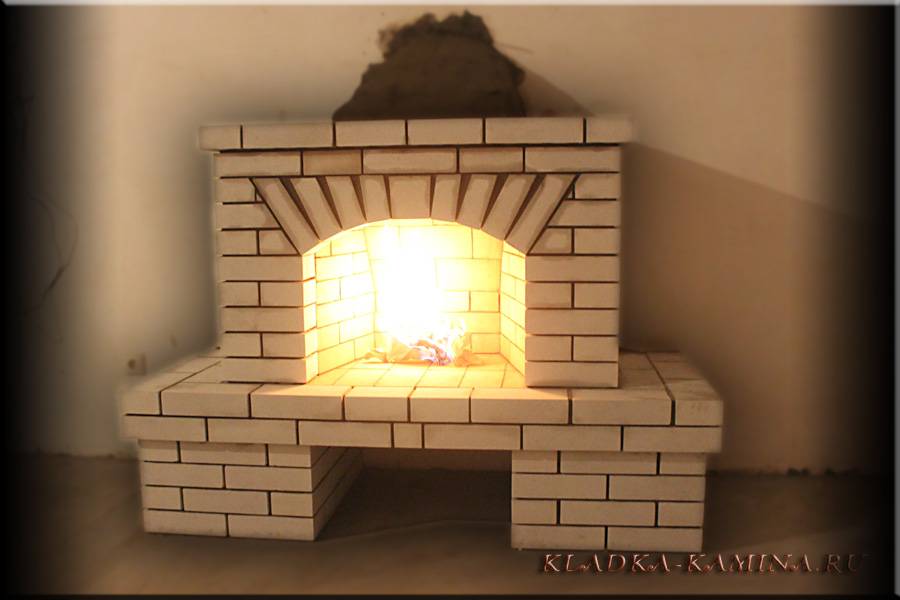

Кладка камина

ование из бутобетона.

Кладка камина:

1. Перед началом работ кирпичи кладут насухо, притесывают и подгоняют друг к другу.
2. Начало кладки проводят с угловых кирпичей, обязательно следя за уровнем. Потом укладывают наружный ряд, и в завершении середину. Швы полностью заполняют раствором и выполняют их максимально тонкими. Все криволинейные поверхности сводов и дымосборника выкладывают с напуском.
3. В процессе кладки, стенки внутри дымосборника, топливника и каналов через несколько рядов обязательно протирают мокрой тряпкой или ветошью для удаления выступающего раствора. Оштукатуривать внутри нельзя.

Пошаговая инструкция

Сортировка кирпича. Отбраковывается битый, треснутый и другой некандиционный кирпич, его нужно пустить на строительство фундамента.

Три первых ряда кирпичей очень важны, потому что это будет база камина. Их обязательно кладут строго по уровню, а между кирпичами для более ровной кладки вставляют ограничители.

Выкладка двух рядов кирпичей без раствора, укладка последующих на раствор.

Четвертый ряд кладется вокруг первых трех и с него начинает формироваться отверстие для печи.

В пятом ряду стоит учитывать расположение поддувала. На этом же этапе в кладку устанавливаются крепежи для металлической решетки. Их можно изготовить самостоятельно.

Шестой ряд закрепляет опоры. Также он служит опорой для колосниковой решетки (чугунная или стальная решетка, которая держит топливо. Сквозь нее вниз просыпается зола).

Седьмой ряд является основой портала для камина.

С восьмого по тринадцатый ряд выкладывается декоративная лицевая часть камина, которая перевязывается между собой. С одиннадцатого ряда начинается формирование «зеркала» — внутренней задней стенки камина, которая располагается под наклоном.

На четырнадцатом и пятнадцатом ряду снова перевязываются порталы.

С шестнадцатого ряда заканчивается выкладка «зеркала» и начинается выкладка «зуба», который обмазывается глиной, замоченной несколькими днями ранее. Это делается для предотвращения пожара в доме.

С семнадцатого по девятнадцатый ряд формируется фасад камина.

По двадцать второй ряд идет создание трубы дымохода с выходом на улицу. Принятые размеры для этого отверстия составляют 15х28 см. Чем шире дымоход, тем больше тепла будет сохраняться, стандартный размер дает хорошую тягу и позволяет оптимально отводить продукты горения.

На двадцать третьем ряду формируется «хвост ласточки» — форма дымового отверстия.

Прокладывается последний слой кирпича.

Материалы

Огнеупорный кирпич в количестве не менее чем 300 штук. Простейший способ выбрать хороший кирпич — посмотреть на его цвет: светлый (недообожженный) кирпич крошится при нагреве и совсем непрочен. Глянцевый кирпич, покрытый как бы коркой (пережженный), очень хрупкий, колется даже от слабой нагрузки.

Связующий материал для кладки имеет в своей основе шамотную глину. Нельзя использовать для кладки обычный цемент. Специальный раствор можно купить расфасованный в мешки с инструкцией по приготовлению на упаковке. Для среднего камина потребуется около 100 кг кладочной смеси.

Цемент, песок и щебень будут использоваться для укрепления фундамента. Если вы планируете ставить кирпичный фундамент, то еще полнотелый кирпич. Вам придется выложить шесть рядов кирпичей, поставленных торцом.

Готовая каминная печь с дымоходом или отдельные элементы: чугунная решетка, дверца (можно со стеклом). Несколько керамогранитных плит или обычная керамическая плитка для отделки пространства перед камином.

Это интересно: Фальшкамин в интерьере

Пример возведения небольшой печи из кирпича

Для небольшой печи обустраивать отдельный фундамент не обязательно. Достаточно укрепить пол, уложить рубероид, гидроизол или пергамин.

Насыпать сухой песок толщиной 1 см.

На выровненный песок укладываем слой кирпича

Очень важно выровнять слой с помощью уровня

Сверху на кирпич нанести слой глины и установить дверцу поддувала. Дверку необходимо обернуть асбестовым шнуром, а лучше картоном, предварительно увлажнив его. Дверку следует закрепить проволокой.

Укладываем второй слой кирпича.

Третий ряд кирпича выполняем из половинок.

На третий слой кирпича укладывает колосниковую решетку над поддувалом.

Четвертый ряд кирпичей выкладывается на ребро. Для внутренних перегородок внутри дымохода необходимо сделать подставки. Задняя часть печки выполняется без глины с выступами кирпича во внешнюю сторону (вышибные кирпичи).

Топочную дверцу предварительно оборачиваем увлажненным асбестовым шнуром, затем закрепляем проволокой и двумя кирпичами.

Укладываем плашмя 5-й ряд кирпича.

Шестой слой уложим на ребро, а стенки дымохода затираем тряпкой.

Седьмой слой кирпича ложится плашмя. При этом кирпичи задней стенки укладываем на ребро.

Восьмой ряд должен закрыть топочную дверку и завершиться над топкой двумя кирпичами.

Над топкой устанавливается скошенный кирпич для смещения пламени в сторону центра варочной поверхности.

Девятый слой кирпичей укладывается с небольшим смещением к задней стенке. Перед этим укладывается увлажненный асбестовый шнур для обеспечения герметичности между варочной поверхностью и кирпичом.

С десятого ряда начинается формирование дымохода, который должен постепенно расширяться к задней стенке. Дымовую трубу из железа можно выполнить приставного или насадочного типа. А насадочная кирпичная труба может привести к смещению центра тяжести.

В 11-м ряду необходимо установить задвижку, уплотнив ее асбестовым шнуром.

Дымоход стыкуется с легкой металлической трубой. Если труба будет отводиться в сторону, то следует предусмотреть перекрытие из трех слоев кирпича.

После этого вынимаем вышибные кирпичи и чистим дымоход.

Затем производим отделку печи снаружи (штукатурка или побелка).

Перед печкой обустраиваем предтопочный лист.

После завершения всех работ необходимо просушить печь в течение одной недели. В первое время рекомендуется осуществлять топку деревянной щепой или бумагой. А после закаливания, можно приступить к топке дровами.

Определение размера конструкции

Начальный этап строительства камина в частном доме – определение параметров проекта. Расчет делают отдельно с помощью специалиста либо берут уже бесплатный готовый чертеж красивого камина.

На заметку!Если конструкция строится с расчетом на качественное отопление, то выбирают правильный размер топливника. Его размеры составляют 1/50 часть от общей площади помещения.

Нарисовать свой чертеж – это не такое долгое занятие. Во-первых, замеряют комнату, где планируют строить печную кладку. Во-вторых, рисуют саму конструкцию с учетом масштаба. В-третьих, рассчитывают топливник, портал и дымоход с дымоотводной трубой.

Когда рассчитывают параметры портала, учитывают возможное задымление комнаты. Чтобы этого избежать придерживаются пропорции глубины и высоты. Для правильной теплоотдачи подойдет соотношение 1:2 или 2:3. Отверстие дымохода меньше в восемь раз площади топки. В дымоотводной трубе диаметр выбирают до 10 см, а длину – 5 см.

Вид топлива

Для начала стоит расставить приоритеты: камин – это декоративный элемент интерьера или важная часть отопительной системы дачи. В зависимости от возлагаемых задач, выбирают вид топлива. Существуют следующие разновидности оборудования:

• Традиционные. В классическом понимании камин должен работать на дровах и угле. Производители предлагают приборы с закрытыми, открытыми или полузакрытыми топками. Каждый вариант по-своему хорош. Камины для дачи с закрытой топкой обладают большей производительностью. Открытый портал выглядит более эффектно.
• Газовые. Камины на газу более просты в эксплуатации, но теряют привлекательность в плане эстетического наслаждения. Требуется наличие газовой магистрали, иногда для работы на даче используют баллоны.
• Электрические. Могут играть исключительно декоративную роль или полноценно обогревать комнату дачи. Многочисленные дополнительные функции позволяют автоматически регулировать температуру, имитировать звуки потрескивания дров и даже источать аромат смолы.
• Биокамины. Применяются исключительно в эстетических целях, тепло практически не излучают.

Наиболее сложны в обустройстве и эксплуатации традиционные очаги отопления. Возведение фундамента, проектирование дымохода, согласование технической документации и многие другие нюансы осложняют процесс обустройства дачи камином. Вентиляционный ход требуется и для газовых приборов. Наибольшей эффективностью характеризуются электрические камины. Минимум трудностей по монтажу и эффектный вид огня будет обеспечен.

Основание камина

Фундамент под камин

Конструкция фундамента будет включать в свой состав металлические уголки. Они дополнительно увеличат прочность площадки и защитят ее от разрушения при сезонных изменениях грунта.

Выройте яму для обустройства фундамента в соответствии с проектными размерами.

Засыпьте дно ямы песчано-гравийной смесью. Уплотните подушку и уложите на нее металлические уголки. Сдвойте уголок так, чтобы в процессе кладки было создано максимально надежное и прочное основание. Уголки рекомендуется сварить, чтобы они не смещались в дальнейшем.

При этом уголки нужно смонтировать таким образом, чтобы устанавливаемые в дальнейшем элементы кладки были расположены параллельно по отношению к межкомнатной перегородке, сопрягаемой с камином (если выбран такой вариант обустройства конструкции).

Уложите в уголки кирпичи, залейте всю конструкцию раствором цемента и тщательно разровняйте его при помощи штукатурной терки.

По густоте раствор должен приблизительно соответствовать густоте сметаны. При такой консистенции раствор сможет проникнуть во все щели кладки, не выходя, при этом, из швов.

Обеспечьте горизонтальность основания. Для устранения неровностей поверхности используйте тот же цементный раствор. Оставьте конструкцию сохнуть на пару дней.

Виды уличных каминов

Прежде чем построить уличный камин на даче или возле частного дома своими руками, важно определиться с типом конструкций, которые бывают следующих видов:

Печь-барбекю

Уличный камин с функцией барбекю для дачи или дома является весьма выгодным, поскольку позволяет не только выполнять декоративную функцию, а и приготавливать полезную пищу. Комплексное устройство весьма выгодно для участков малой площади, так как позволяет экономить пространство. Кроме того, за счёт наличия стенок обеспечивается отличная защита от ветра, благодаря чему камин эффективно работает при любых климатических условиях.

Уличный камин с функцией барбекю

Конструктивно уличная печь-камин состоит из топочной, поленницы, столешницы, умывальника и крыши. В зависимости от выбранного материала для строительства может быть стационарным или переносным. Для стационарных каминов из кирпича необходимо закладывать фундамент.

Декоративный

Камины декоративные возводятся с целью создания уникальной конструкции и акцентирования основного внимания в дизайне ландшафта вблизи частных домов. Их строят в основном из натурального камня, украшают различными фресками или гравюрами в старинном или современном стиле. Конструкция у них классическая, но внешне они выглядят весьма оригинально.

При этом их можно использовать и по прямому назначению. Однако рассчитывать на высокий КПД выработки тепловой энергии не стоит, так как из-за большого количества украшений снижается теплопроводность стенок дымохода и топочной. То есть согреться возле него в осенние или весенние дни можно вполне, но при значительном похолодании они неэффективны.

При возведении схема кладки относительно простая, а вот основная сложность состоит в формировании облицовки. Поэтому самостоятельно строить такие камины под силу только опытным мастерам. Насладиться красотой уличных декоративных каминов можно на представленных фото.

Передвижной

Передвижные камины являются наиболее востребованными, так как доступны в виде самых невероятных конструкций, изготовленных из стали, обладающих не только компактными размерами, а и относительно небольшим весом. То есть он не занимает стационарно площадку на придомовой территории, не нужно его лаконично совмещать с ландшафтным дизайном, а также затрачивать много времени на изготовление.

Для обеспечения конструкции мобильности, приходится довольствоваться посредственной теплоотдачей и относительно небольшой теплоёмкостью. Другими словами, пока в топочной горит огонь выделяется тепло, а после прогорания вся конструкция остывает достаточно быстро.

В качестве облицовки наружных стен допускается использование натурального камня, плитки или гранитной крошки. Сделать такую конструкцию под силу любому домашнему мастеру, так как схема простая и сделать ошибки при монтаже весьма сложно.

Печи-камины

Такие гибриды ещё называют печами длительного горения. Действительно, эти отопительные устройства для дачи совмещают простоту установки электрокаминов, эффективность металлических печек типа «буржуйки» и красоту традиционных каминов

Также немаловажно, что такие печки длительного горения имеют закрытую топку, которая не даёт горящим углям случайно выпасть из печки и тем самым уменьшает опасность пожара

Главными отличительными особенностями печек длительного горения для дачи является их быстрый разогрев и более высокий коэффициент полезного действия, по сравнению с каминами с открытой топкой. И, конечно, ассортимент готовых дачных печек с длительным и эффективным прогревом помещения значительно превышает ассортимент традиционных каминов. На российском рынке имеется широкий выбор печей-каминов длительного горения от самых маленьких, мощностью от двух квт, до просто грандиозных агрегатов мощностью до 20 квт.

Впрочем, такую печку длительного горения для дачи можно сделать своими руками. При этом сложить гибридные печки с длительным периодом горения намного проще, чем построить классические печи с открытой топкой, так как не надо капитально перестраивать стены дома, а достаточно только вывести дымоход на крышу.

Таким образом, построив для дачи такую печку, можно на длительный период обеспечить большой или маленький дачный дом теплом и уютом.

Уход за уличным камином

При эксплуатации камина важно соблюдать следующие правила ухода:

• отмыть стенки от копоти можно при помощи мыльной воды мягкой тряпкой или губкой;
• ржавые пятна легко удаляются раствором поваренной соли и лимона;
• жирные разводы и пятна от барбекю можно вывести при помощи талька: нанести на 3-5 суток, а затем удалить щёткой с мягким ворсом;
• от плесени и мха можно избавиться путём нанесения спиртового раствора перекиси водорода.

Строительство камина своими руками на приусадебном участке вполне решаемая задача даже для тех, кто ранее не сталкивался с выполнением подобных работ. Все этапы работ не потребуют привлечения специалистов, а, значит, они не вызовут значительных финансовых затрат. Кроме того, собственная конструкция будет полностью отвечать предъявляемым к ней требованиям и стоить значительно дешевле готовых аналогов.

Фундаменты

Обычно уличные камины редко совмещают со всем комплексом и устанавливают отдельно в укромном уголке сада, где можно без суеты и лишнего шума уединиться для беседы или чаепития. Поэтому вес строения будет небольшим и устройство особого фундамента под него не нужно. Достаточно будет котлована глубиной до 60 см, засыпанного гравием, с устройством поверх него монолитной армированной плиты толщиной 100-150 мм.

Такой же фундамент подойдёт для небольших печей и мангалов.

Для постройки полного комплекса необходима будет заделка фундамента на глубину промерзания с обязательным армированием. В местах с пучинистыми грунтами фундамент под печь и мангал должен быть заложен ниже точки промерзания и иметь расширяющуюся книзу форму. Ошибка в возведении основания может привести к разрушению всего сооружения в течение 2-3 лет.

Обустройство фундамента будущего камина

• Первоначальным этапом в строительстве является процесс подготовки фундамента. Его ширина должна быть на 6 см выше, чем цокольный ряд.
• Нам понадобится выкопать яму глубиной около 0,5 м и шириной на 0,1 м больше фундамента.
• На дно ямы ровным слоем засыпается щебень, его нужно выровнять и хорошо утрамбовать. После этого потребуется из досок сколотить опалубку необходимого размера. Ее устанавливают непосредственно на щебенку и заливают цементным раствором.
• Бетонную смесь тщательно выравнивают и проверяют при помощи уровня. Перед началом кладки кирпича потребуется подождать не меньше недели, пока высохнет бетонное основание.

Выбор материалов

Уличный камин может быть кирпичным, металлическим и даже каменным. Какой материал выбрать? Все зависит от предпочтений хозяина, доступности материалов и предназначения самого сооружения. Достаточно распространено строительство мангалов из камня, поскольку такое сооружение будет наиболее прочным, надежным и долговечным. Однако, построить такой начинающему строителю достаточно сложно, кроме того, каменное сооружение является достаточно массивным и тяжелым, поэтому потребует заливки крепкого и прочного фундамента.

Кирпич является более популярным материалом для строительства уличных печей, возвести кирпичную конструкцию можно гораздо быстрее, нежели каменную

Однако, при выборе кирпича важно ориентироваться на его качество. Выбор некачественных материалов может в разы уменьшить срок службы конструкции, да и декоративные функции сооружения пострадают

Наименее громоздким и сложным является камин из металла. Такое сооружение гораздо быстрее возводится и его очень просто построить своими руками.

Выполнение

Создание декоративных фальшивых каминов хотя и несложная задача, но требует точности, аккуратности, терпеливости. Для творческих людей это просто праздник, ведь можно дать волю своей фантазии, создавая свой собственный, неповторимый, волшебный камин, из которого в новогоднюю ночь появится Дед Мороз и наполнит подарками висящие на камине носки или положит коробочки под елку, стоящую рядом. Вариантов фальшкаминов очень много, создание каждого из них отличается некоторыми нюансами.

Мини-камин из одной коробки

Такая идея отлично подойдет людям, которые хотят украсить небольшую квартиру. Даже игрушечный камин небольшого размера, наряженный мишурой или парой елочных игрушек, создаст ощущение приближающегося Нового Года и Рождества. Такую конструкцию можно будет поставить на подоконник, и она наполнит комнату мистическим ожиданием чуда.

Для изготовления конструкции потребуется:

• обувная коробка;
• 3 маленьких продолговатых коробочки;
• краска;
• декор;
• кусок плотного картона;
• клей.

Пошаговая инструкция:

1. Дно обувной коробки скрепляют клеем и скотчем.
2. Длинную лопасть отгибают на внешнюю сторону. Впоследствии она станет выступающим основанием мини-камина.
3. Вторую длинную створку скрепляют с двумя коротенькими. Должно получиться окошко.
4. По всему его периметру прикладывают мелкие коробочки и наносят разметку.
5. Коробочки убирают, окно увеличивают, удаляя лишний картон.
6. Наклеивают маленькие коробочки на место разметки, создавая портал очага.
7. Из пластика или пенопласта вырезают полку, которая должна образовывать козырек, поэтому ее делают на 5 см длинней самого фальшкамина.
8. Получившийся маленький камин окрашивают с каждой стороны. Внутрь очага приклеивают обои или самоклеющуюся пленку «под кирпич».

Камин с вырезом в виде арки

Для изготовления такой разновидности искусственного камина потребуется две коробки, одинаковые по размеру. Их соединяют вместе таким образом, чтобы получился большой ящик или короб. Все места соединения проклеивают и дополнительно закрепляют скотчем.

Для того чтобы сделать камин из картона своими руками на Новый год, пошаговая инструкция предполагает выполнение следующих действий:

1. Из пенопласта формируют подиум для камина, на который его устанавливают.
2. Отдельно из листа бумаги вырезают арку портала для фальшкамина. Размер окошка должен соответствовать размерам самого искусственного камина.
3. Шаблон прикладывают к передней части конструкции, располагая симметрично, чтобы будущий портал располагался ровно посередине.
4. Обводят его карандашом, а затем вырезают острым канцелярским ножом или ножницами топку камина в виде арки.
5. Сверху приклеивают каминную полку, декоративный плинтус.

В конце всю конструкцию обклеивают бумагой, а затем создают имитацию кирпичной кладки вырезанными из картона «кирпичиками», обоями или самоклейкой снаружи и внутри.

Угловой камин из листов картона с дымоходом

Для создания такой искусственной конструкции крайне важно предварительно измерить угол, в который будет установлен камин. Необходимо следить, чтобы он не выступал, так как будет постоянно мешать, но нельзя делать так, чтобы камин был короче выступающих стен

Так создастся ощущение его вдавленности в угол.

Для создания углового камина потребуется несколько листов прочного картона. Инструкция:

1. Из картона вырезают 4 полукруглые треугольные заготовки. К одной из них приклеивают широкую полосу картона (бордюр) по всей длине. Получается короб.
2. Внутрь вставляют толстый картон или деревянные дранки для жесткости конструкции. Сверху приклеивают вторую часть конструкции.
3. То же самое проделывают и с двумя другими заготовками. Для надежности все стыки дополнительно проклеивают скотчем.
4. После того, как верх и низ будущего камина готовы, их соединяют боковыми стенками, выполненными из плотного картона (можно сложить несколько слоев картона вместе).
5. Место стыка двух «боковушек» скрепляют клеевым пистолетом и дополнительно скотчем.
6. Изнутри стык закрывают планкой, которая исполняет роль дополнительного ребра жесткости, а затем прямоугольным куском картона.
7. Конструкцию грунтуют и красят белой краской.
8. Из картона аккуратно нарезают «кирпичики». Причем для создания контрастности рисунка внутренние «кирпичики» лучше делать более короткими и широкими, окрашивая в бледно-розовый цвет. А для наружного оформления «кирпичи» необходимо вырезать более узкие и длинные, окрашивая их красным.
9. Приступают к созданию фальшивого дымохода. Для его изготовления потребуются 2 угловые закругленные детали. Нижняя должна совпадать по размеру с поверхностью камина, а верхняя быть немного уже, так как дымоход должен сужаться кверху.
