Особенности монтажа
монтажа композитной черепицы «Metrotile»металлочерепицу
Значительно упрощает монтаж и то, что композитная черепица имеет небольшие размеры листов, что ко всему прочему позволяет покупателям экономить на неоправданных расходах. Во-вторых, в отличие от других материалов, данное покрытие можно монтировать на кровлях, имеющих угол наклона от 12 градусов.
Ну, и наконец, в плане крепления каждая из панелей имеет специальные фиксаторы для надежного соединения друг с другом, что, между прочим, придает черепице «Metrotile» еще одно из важнейших преимуществ — ветроустойчивость. Кроме того, компания «Metrotile» выпускает также специальные каленые гвозди с насечкой, что позволяет прибивать сразу несколько листов к обрешетке.
Плюсы и минусы
Достоинства композитной черепицы:
- Высокая прочность. Материал устойчив к воздействию окружающей среды, не подается деформации от физических факторов;
- Универсальные размеры. При необходимости материал можно подрезать до нужных параметров;
- Практичность. Такая черепица используется на любом типе кровель: мансардных, плоских, шале и прочих;
- Простота монтажа. Укладка может производиться своими руками.
Но, у такого покрытия есть и определенные недостатки:
- Несмотря на заверения производителей, материл со временем ржавеет;
- Высокий вес. Такое покрытие не подходит для дома на свайном или столбчатом фундаменте;
- Высокая цена. Покрытие стоит значительно дороже, чем его аналоги из профнастила или керамики.

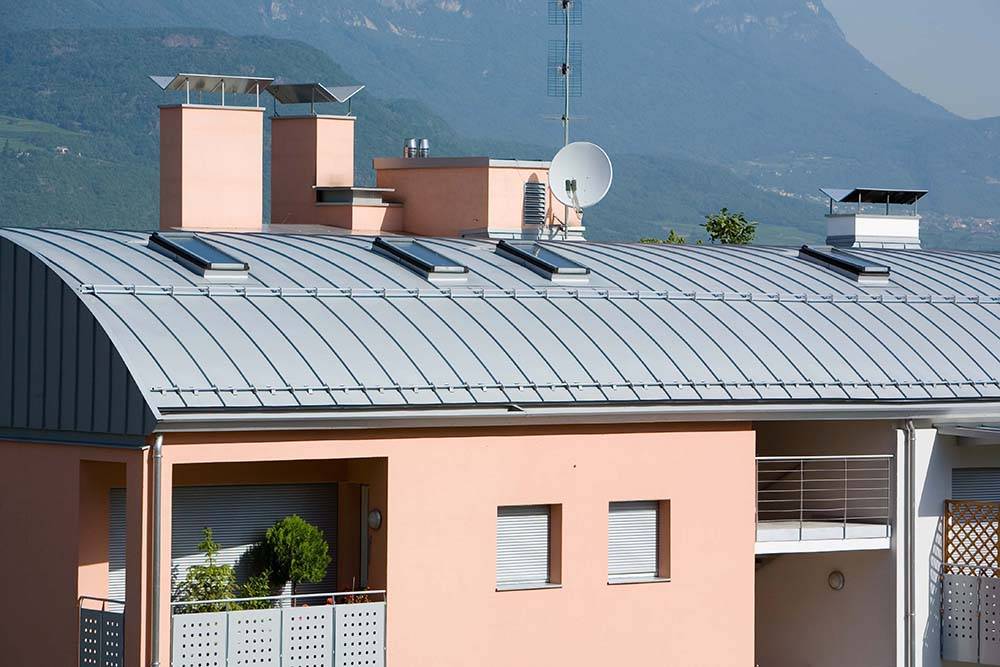

Фальцевая кровля
Использование металлических рулонных материалов при монтаже фальцевых кровель позволяет добиться минимального угла наклона ската без сложных дополнительных конструктивных решений. Так, минимальный рекомендуемый уклон для фальцевой крыши – всего лишь 7º. Однако, если в процессе монтажа использовать уплотнитель для стоячего фальца или специальный герметик Рунотекс, то на небольших участках (например полукруглые участки кровли) минимально возможный уклон может снижается до 3º, что практически соответствует плоским кровлям. Но материалы для плоских кровель эта тема уже другой статьи. При использовании металлических листов для монтажа фальца и на скатах большой длины рекомендованные углы возрастают, т.к. горизонтальные стыки являются потенциальным местом протечки. Для улучшения герметичности горизонтальные замки также должны монтироваться с использованием уплотнителя. Существует четыре основных вида фальцевания: Г-образный фальц, реечный фальц, одинарный стоячий фальц и двойной стоячий фальц. Для кровель с малым уклоном подходят двойной стоячий и реечный фальцы. Г-образный фальц и одинарный фальц не используется при углах наклона кровли менее 25º.
При устройстве малоуклонных крыш необходимо помнить, что при уменьшении угла наклона ската должен увеличиваться подкровельный вентиляционный зазор. При уклонах кровли менее 10º вентилирование осуществляется от одного ската к другому.
Керамическая черепица
Один из самых древних кровельных материалов, не одно столетие радующий глаз, – керамическая черепица. Известно, что лучше всего она смотрится на скатах с уклоном от 30º и выше. Тем не менее, необходимость использования натуральной черепицы на малоуклонных кровлях возникает достаточно часто.
Для того, чтобы клиент смог воспользоваться всеми преимуществами материала, невзирая на низкий уклон крыши, некоторые производители разработали специальные модели. Например, компания CREATON разработала модели Futura, Premion и Sinfonie, которые при всех своих отличиях, имеют множество схожих черт. Все они отличаются отличной структурой замков, большой областью нахлеста, надежной защитой от грязи и долговечностью. Причина кроется в весьма и весьма рациональной конструкции, которая делает Вашу кровлю неподвластной непогоде при уклоне крыши от 10º. Данное решение позволяет удачно сочетать максимальную надежность на низкоскатных крышах с высочайшим качеством. Пришел к этому решению CREATON на основании результатов последних исследований по статике, способности материалов к водоотводу и по поведению потоков воды. Подобные модели встречаются и у других производителей: модель Карат от Erlus монтируется от 16 градусов, Нибра F7 от Nelskamp – от 18 градусов, Изумруд от Braas – от 16 градусов.

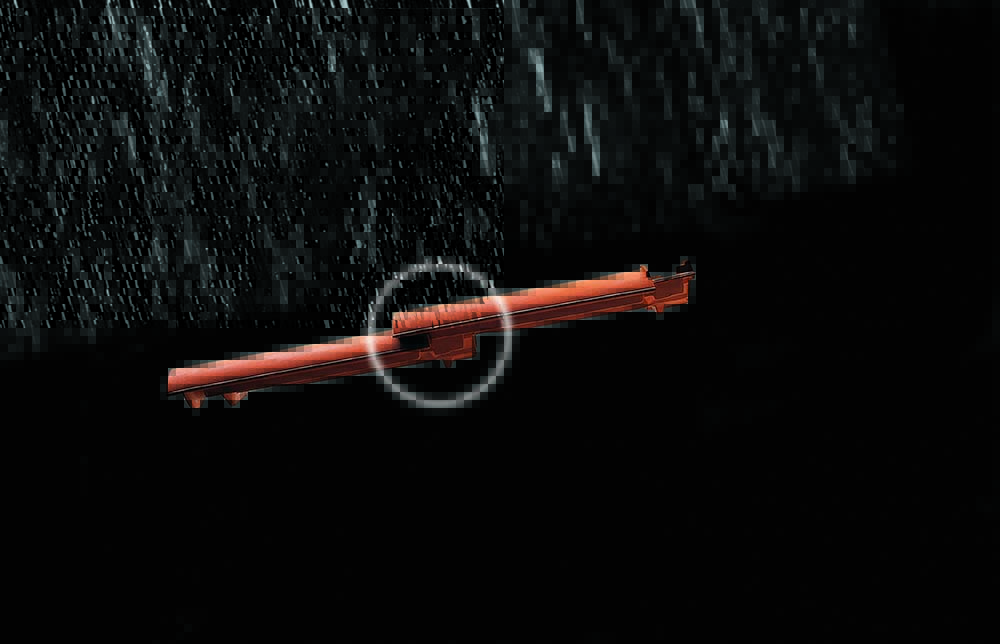

Один из видов испытаний на водопроницаемость. При испытании данных моделей смонтированный черепичный скат с уклоном в 10º поливают водой и сильным воздушным потоком, направленным со стороны карнизного свеса задувают влагу под нахлесты черепицы. Испытания показывают, что данные модели сохраняют герметичность при минимальных уклонах в 10º.
Futura, Sinfonie, Premion и другие модели, которые могут использоваться на кровлях с уклоном от 10º, за счет своей превосходной конструкцией снижают затраты на обустройство подкровельного пространства. Особенно это ощутимо при уклонах от 10º до 20º. Для использования других моделей на малых уклонах, а также вышеуказанных на уклонах менее рекомендуемых придется прибегнуть к использованию «нижней кровли» (Гидроизоляция на сплошном настиле спаянная или склеенная).
| Варианты устройства подкровельного пространства при использовании обычной черепицы в зависимости от уклона кровли | ||||
| Дополнительные меры по обустройству подкровельного пространства при использовании обычной черепицы * | Дополнительные меры по обустройству подкровельного пространства при использовании Sinfonie, Futura или Premion | |||
| Угол наклона крыши (в градусах) | Соответствие первому повышенному тех. Требованию** | Соответствие второму повышенному тех. требованию | Соответствие третьему повышенному тех. требованию | Соответствие всем трем уровням тех. требований |
| От 22 до 16 | Гидроизоляция смонтированная внахлест,с вентзазором | Гидроизоляция на сплошном настиле внахлест или фальцованная | Гидроизоляция на сплошном настиле спаянная или склеенная | Гидроизоляция смонтированная внахлест,с вентзазором |
| От 16 до 14 | Подкровельное пространство, не пропускающее дождевую воду | Подкровельное пространство, не пропускающее дождевую воду | Не пропускающая воду нижняя кровля | Гидроизоляция смонтированная внахлест,с вентзазором |
| От 14 до 12 | Подкровельное пространство, не пропускающее дождевую воду | Подкровельное пространство, не пропускающее дождевую воду | Не пропускающая воду нижняя кровля | Гидроизоляция на сплошном настиле спаянная или склеенная |
| От 12 до 10 | Не пропускающая воду нижняя кровля | Не пропускающая воду нижняя кровля | Не пропускающая воду нижняя кровля | Нижняя кровля, защищающая от дождя |
* Расширенная таблица минимальных дополнительных мер из «Специализированных правил по укладке керамической кровельной черепицы и цементно-песчаной черепицы» (Германия).
** Повышенные требования соответствуют различным климатическим зонам. Для России рекомендованы третьи повышенные технические требования.
Следует помнить:
- Керамическую и цементно-песчаную черепицу не следует использовать, если угол наклона кровли менее 10º, даже если может быть смонтирована нижняя кровля;
- Водонепроницаемую нижнюю кровлю следует монтировать, если угол ската кровли меньше рекомендуемого более чем на 10º;
- Нижнюю кровлю, защищающую от дождя, следует монтировать, если угол наклона меньше рекомендуемого на 6-10º.
- Обеспечивать дополнительную герметичность гидроизоляции путем проклеивания необходимо при угле наклона кровли меньше рекомендуемого на 6º.
В качестве нижней кровли могут быть использованы как битумные рулонные материалы, так и специальные мембранные гидроизоляции, например Delta Foxx или Delta Vent S.
Монтаж
Пошаговая инструкция с фото, как производится укладка композитной черепицы:
Установка осуществляется от карниза к коньку. Выравнивание производится по карнизу;
Узел на карнизе выполняется с вынесением черепичного покрытия за ветровую доску. Сначала устанавливается контрольный лист, после по нему ровняются еще два. Ряд проверяется уровнем на прочность. После от него монтируют остальные слои;
В зависимости от того, как устанавливается покрытие. Монтаж нужно вести слева направо или наоборот

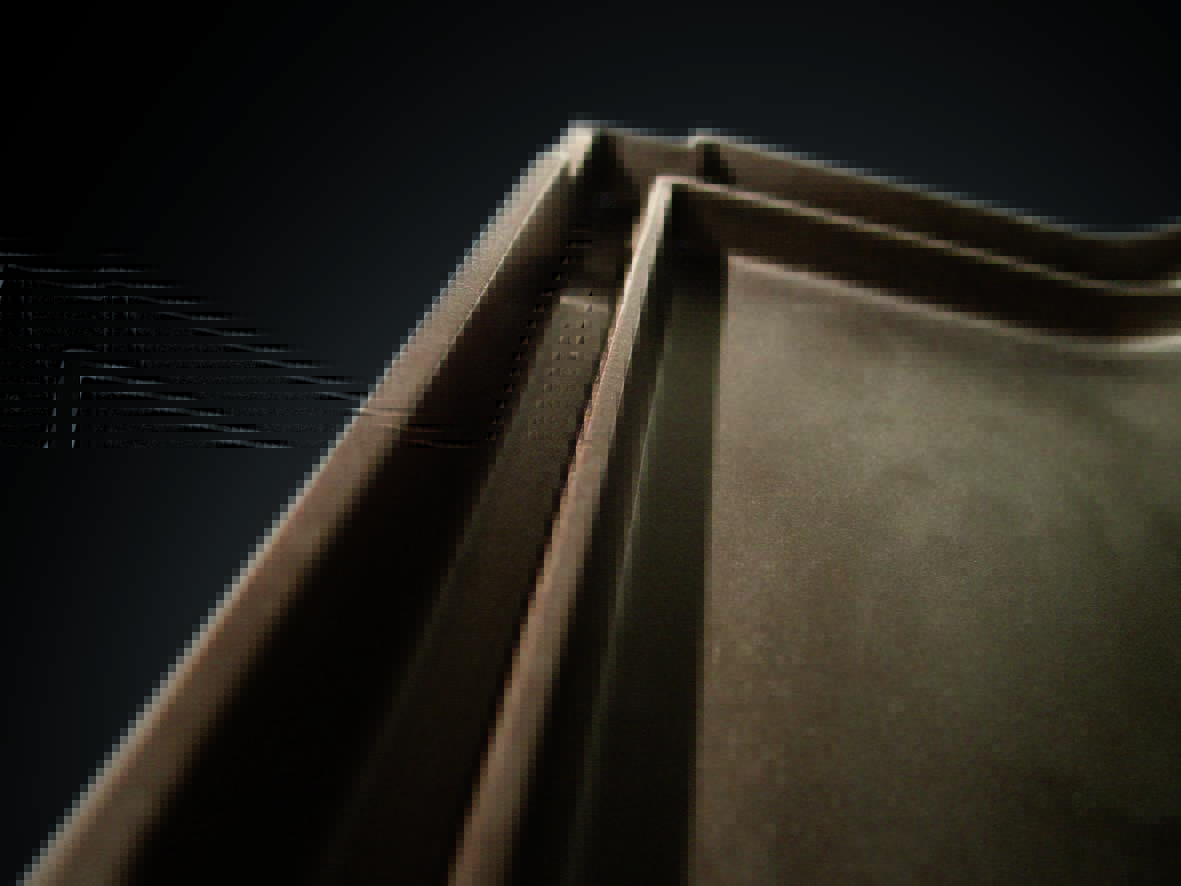

На нашем примере, с черепицей QueenTile (Россия), установка ведется при помощи скрытого капиллярного крепления;
Обратите внимание, на схеме цифрами указаны места канавок. Как и сайдинг, каждый лист соединяется с предыдущим при помощи скрытого замка, в котором устанавливаются крепежные изделия;
Последний лист композитной металлочерепицы укладывается в зависимости от направления ветра
Конечно, этот показатель нельзя предусмотреть, но принято монтировать так, как показано на рисунке.
Видео: этапы монтажа кровли из композитной черепицы Gerard
Вентиляция подкровельного пространства
Вентиляционный канал ВК-1, создается благодаря контробрешетки. Во время оформления карниза поступление воздуха осуществляется снизу в вентиляционный канал ВК-2. (см. Рис. 4.3 – 1). Коньковый вентиляционный выход сооружают для свободного выхода воздуха из подкровельного пространства на расстоянии, которое не превышает 1 м от конька. Слуховые окна обустраивают в том случае, если верхняя часть крыши имеет достаточно холодный чердак Рис. 5 – 1. Суммарная площадь слуховых окон может быть не меньше 1/300 от площади горизонтальной проекции кровли. Кровельные вентиляторы устанавливаются в случае, если отсутствует холодный чердак или проект не предусматривает слуховые окна Рис. 5 – 2. Кровельные вентиляторы обеспечивают выход воздуха из вентиляционных каналов в районе конька.
Опорные площадки кровельных вентиляторов MetroTile повторяют профиль выбранного материла – Метробонд (MetroBond). Вентиляторы произведены из ПВХ, и защищены сверху базальтовой крошкой, как и остальные детали. Для того чтобы достичь рекомендуемой производительности конькового вентиляционного выхода, кровельные вентиляторы устанавливают не далее чем 0.8 м от конька. По одному на каждые 50-70 кв.м. поверхности кровли. Обеспечивая качественную вентиляцию, кровельные вентиляторы предотвращают попадание дождевой воды, снега и птиц в уязвимые чердачные помещения.
Монтаж черепицы на скате кровли
Листы укладываются с нахлестом по направлению сверху – вниз, нижний элемент заходит под верхний. При укладке, листы из верхнего ряда уже закрепленные вверху, приподнимаются, и под них помещают край следующего листа. Далее верх нового ряда листов вместе с низом предыдущего ряда прибивают к обрешетке.
ВНИМАНИЕ! При выборе порядка укладки листов в каждом ряду следует учитывать преобладающие направления ветровых потоков в данной местности Рис. 4.4 – 1 – A или Рис
4.4 – 1– В.
рис 4.4-1-А
рис 4.4-1-В
Листы устанавливают в шахматном порядке с боковым смещением S между рядами. В местах нахлестов не должно сходиться больше трех листов. Боковое смещение между рядами S и боковой нахлест между листами B см. Рис. 4.4 – 1 следует выбирать придерживаясь коллекции композитной черепицы согласно таблице:
На Рис. 4.4 – 2 изображено, в какие точки и в какой последовательности забиваются гвозди, придерживаясь коллекции композитной черепицы. Схемы приведены для случая, когда последующий в ряду лист накладывается слева на предыдущий. Если лист последний в ряду, то для закрепления его свободного края используют гвоздь 4а. Гвозди забивают под углом 45 градусов к поверхности материала Рис. 4.4 – 2 Выноска I.
рис 4.4 – 2
При необходимости шляпки гвоздей окрашивают краской и засыпают каменной крошкой. Краска и крошка доступны в виде ремкомплекта. Гвозди можно забивать вручную Рис. 4.4 – 3 – А или при помощи пневмопистолета Рис. 4.4 – 3 – В. Применяя пневмопистолет, монтаж можно вести снизу вверх, находясь ниже монтируемого листа.
рис 4.4 – 3
Рис. 4.4 – 4 – А
Перед тем как начать установку верхнего ряд листов, необходимо измерить расстояние А
Рис. 4.2 – 1. В зависимости от расстояния А возможно несколько вариантов крепежа верхнего ряда листов.
Оптимальной длинной стропила для монтажа верхнего ряда, является такая длина, при которой А = 370 мм, что полностью соответствует целому листу Метробонд (MetroBond), Метророман (MetroRoman), Метрошейк (MetroShake), Метрошейк-II (MetroShake-I)I, Метроклассик (MetroClassic).
рис 4.4- 4-В
Если расстояние А находится в пределах 250-370 мм, то можно сдвинуть один ряд на другой. В таком случае крепление листов осуществляется сверху, забивая гвозди в вершину профиля листа. Для того чтобы сохранить расчетные значения предельной снеговой и ветровой нагрузки, следует забивать восемь гвоздей на лист. Между листами прокладывается уплотнитель. Рис. 4.4 – 4 – В
рис 4.4-4-С
Профили композитной черепицы «Metrotile»
Профили Metrotile, как правило, имитируют самые популярные кровельные покрытия: профиль «МетроБонд» — имитирует натуральную черепичную кровлю, «МетроРоман» — черепичную крышу в романском стиле, «МетроШейк» — возрождает традиции сланцевых кровель, «МетроШингл» — воссоздаёт фактуру старинной деревянной дранки. Более того, каждый год завод Metrotile совершенствует свои технологии, предлагая принципиально новые коллекции.
Так, в начале 2007 года в продажу поступила композитная черепица с уникальной комбинацией цветов. Благодаря хаотичному напылению базальтовых гранул двух различных цветов производителям удалось получить необыкновенные по красоте коллекции терракотово-желтого, кофейно-серого, терракотово-серого, красно-черного и других цветов. В том же 2007 году появился новый профиль — «Метроклассик», идеально подходящий для современных архитектурных решений. Еще одним из последних изобретений компании «Metrotile» в области производства композитной черепицы стала возможность варьировать длину волны кровельного листа, что дает возможность изготавливать черепицу в соответствии с самыми необычными идеями дизайнеров.
История появления композитной черепицы «Metrotile» на рынке кровельных материалов
В 1946 г. эту задачу удалось решить специалистам компании Metrotile, которым и принадлежит пальма первенства в изобретении нового, уникального вида кровельного покрытия — композитной черепицы. Сначала это был небольшой завод в Новой Зеландии, который впоследствии стал частью огромного концерна «Metrotile», построившего свои заводы также в США, Бельгии и Малайзии. В результате, компания «Metrotile» стала крупнейшей в мире ассоциацией по производству и продвижению кровельных материалов, получив известность практически во всех странах мира: Великобритании, Германии, Франции, Америке, Японии и многих других. Что касается России, первые поставки композитной черепицы «Metrotile» начались около 10 лет назад с бельгийского завода «Metrotile Europe». Причем уже в 2007 г. Россия вышла на второе место по объему продаж композитной черепицы завода «Metrotile Europe», уступая в этом отношении лишь Англии.
Такая популярность нового вида кровельного покрытия не могла не породить конкуренцию: на сегодняшний день на рынке кровельных материалов представлена композитная черепица производителей разных стран мира. Однако, при всем этом, именно «Metrotile» по сей день остается производителем композитной черепицы №1 в мире. И этот столь высокий статус уже на протяжении более 60 лет неизменно и с превосходным успехом поддерживает компания «Metrotile», благодаря постоянному увеличению эффективности производства путем ежегодной модернизации и внедрения различных инноваций. В результате, многолетний опыт работы, уникальные инженерные разработки и жесточайший контроль качества позволили говорить о внеконкурентных потребительских свойствах композитной черепицы «Metrotile».
Подготовка стропильной конструкции, контробрешетка
Установка стропильной конструкции производится в соответствии с документацией проекта и СНиПом, при этом учитываются нагрузки снега и ветра в конкретной местности. Применение композитной черепицы возможно при минимальном уклоне ската – 1: 5, примерно 12 градусов. Если какие то элементы кровли имеют меньший уклон, необходимо предварительно выполнить стопроцентную гидроизоляцию этих элементов, например: рулонными направляемыми битумными материалами по сплошному деревянному настилу, и укладывать композитную черепицу уже в декоративных целях.
рис 4.1-1
Торцы стропил запиливают вертикально. На них укладывают антиконденсатную гидроизоляцию Рис. 4.1 – 1. Рекомендуется применение: Ютакон-140, Никофол NW, DELTA MAXX или их аналоги. В случае если, толщина утеплителя равна толщине стропил, необходимо применять супердиффузионную гидроизоляцию Тайвек. Монтаж гидроизоляции осуществляется горизонтальными полотнами, снизу вверх, начиная от карниза, с нахлестом по вертикали не меньше 150 мм и с нахлестом по горизонтали не меньше 100 мм. Обеспечивая при этом провисание пленки между стропилами на 1 или 2 см. Стыковку полотен по вертикали осуществлять на стропиле. Первое полотно гидроизоляции опускается ниже края стропил на 100 мм. В верхней части ската гидроизоляция не доводится до конька на 100 мм для вентиляции пространства ВК-2 Рис. 4.1 – 2. По стропилам, поверх гидроизоляции, набивается контробрешетка, брусок с сечением 50×50 мм, для создания вентиляционного канала ВК-1, крепления гидроизоляции и обеспечения вентиляции подкровельного пространства Рис. 4.1 – 2 – А. Нижний торец бруска контробрешетки запиливают вертикально, свешивая за край стропила на 40мм. Рис. 4.1 – 1
рис 4.1-2
Если угол уклона кровли менее 200, контробрешетка выполняется из брусков с сечением 50х75 мм для увеличения сечения вентиляционного канала ВК-1 Рис. 4.1 – 2 – В. Если в конструкции кровли присутствует ендова, монтаж гидроизоляции и контробрешетки начинают с ендовы, в соответствии с П 4.8. Во время монтажа теплоизоляции удостоверьтесь в наличии вентиляционного канала ВК-2 между гидроизоляцией и теплоизоляцией.
ВНИМАНИЕ! Обязательным условием нормальной работы кровли, является наличие вентиляционных каналов ВК-1, ВК-2! Результат – функционирование кровли без намерзания льда и образования конденсата. В случае использования супердиффузионной гидроизоляции Тайвек, вентиляционный канал ВК-2 отсутствует
Монтаж композитной черепицы поверх старой кровли
Композитная черепица MetroTile быстро и эффективно укладывается на старую поверхность покрытия, реконструируя кровлю в короткие сроки. Уникальная методика установки позволяет монтировать композитную черепицу MetroTile на фальцевую кровлю, кровлю с волнистым профилем и гибкую черепицу.
| рис 4.15-1 | рис 4.15-2 |
Контробрешетка по фальцевой кровле устанавливается из бруска сечением 50 мм х 50 мм с шагом 500 мм Рис. 4.15 – 1. Далее установка обрешетки и самой черепицы MetroTile осуществляется в соответствии с настоящей инструкцией. Если, к примеру, фальцевая кровля, (Рис. 4.15 – 2) протекает, то необходимо добавить дополнительный слой подкровельной гидроизоляции.
| рис 4.15-3 | рис 4.15-4 |
Для установки поверх кровли, которая имеет волнистый профиль с шагом, не превышающим 500 мм, монтируется контробрешетка Рис. 4.15 – 3. Таким образом, вдоль волны прежней, устаревшей кровли, крепится брусок, сечение которого, по высоте должно превышать высоту волны, а по ширине брусок необходимо обтесать, чтобы плотно уложить в углубление волны. Далее монтируем обрешетку и саму черепицу.
MetroTile в соответствии с настоящей инструкцией.
Монтаж контробрешетки по битумной черепице осуществляется из бруска сечением 50 мм х 50 мм и шагом 500 мм. Далее монтируем обрешетку и черепицу MetroTile в соответствии с настоящей инструкцией. Кроме того, кровлю можно дополнительно утеплить Рис. 4.15 – 4.

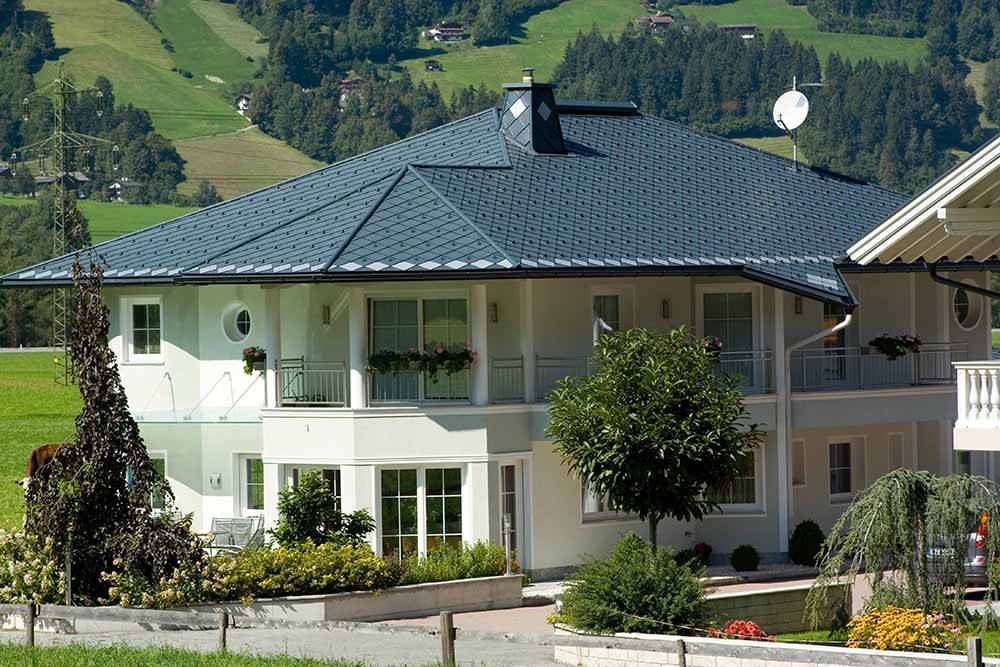

Металлическая «чешуя»
Кровли, покрытые «чешуей» из меди, титан-цинка, алюминия или оцинкованного железа по своему конструктиву напоминают керамическую черепицу за исключением того, что монтируются, как правило, на сплошную, а не шаговую обрешетку. Так как замок металлической чешуи упрощен (используется простое фальцевание), по показателю водонепроницаемости это покрытие уступает большинству моделей керамической черепицы, но превосходит сланец. Для этого материала на крышах с малым уклоном (менее 25º) также рекомендуется использовать в конструкции кровельного пирога дублирующий водоотводящий слой (нижнюю кровлю).
Характеристики и виды
Производство композитной металлочерепицы очень схоже с изготовлением классических профнастиловых листов для покрытия крыши. Она состоит из тонколистовой стали, которая обрабатывается методикой холодного проката. При помощи валиков определенных форм и размеров на поверхности стали выдавливаются определенные изгибы (волны). В зависимости от них и производится классификация покрытия.
Для производства металлической композитной черепицы может использовать сталь, алюминий, сплавы стали и цинка и прочих металлов, у которых отличная устойчивость к воздействию влаги и других осадков. Для обеспечения дополнительной защиты она оснащается дополнительным покрытием. В зависимости от его типа, бывает металлическая черепица:
- Полимерная (Evertile, Tilcor – Тилкор);
- Композитная (Cleo, Kami, Decra – Декра)
Основная характеристика полимерной – это устойчивость к воздействию ультрафиолетовых лучей. На поверхность стального или алюминиевого листа наносится жидкий акрил, который сцепляясь с металлом обеспечивает тонкий, но плотный и твердый слой. Он защищает покрытие от разрушений, коррозии.
Композитная металлическая черепица, как и мягкая битумная, изготавливается из металлического основания и каменной крошки. Материалы предварительно обрабатываются под высокой температурой
Очень важно, чтобы камни были небольшого размера, в противном случае, они повредят металл. Часть крошки наносится на стальной лист, после чего на него воздействуют валиком под высоким давлением
Технология подразумевает несколько этапов воздействия: остатки крошки стряхиваются в поверхности листа, на него снова наносится каменная насыпь, после чего воздействие повторяется.
Станок для производства черепицы
Есть еще третий вид, комбинированный, это термопласткомпозитная черепица. Технология её изготовления сочетает в себе насыпь каменной крошки и нанесение акрилового слоя. Её стоимость несколько выше двух описанных вариантов, но зато она считается самой надежной и устойчивой к внешним агрессивным воздействиям.
Основные характеристики композитной черепицы:
- Легкий вес – это зависит от её типа, но есть производители, которые гарантируют вес 1 м2 в пределах 6 кг. Для сравнения, керамическая весит в два раза больше;
- Долговечность. Гибкая черепица вообще не подается коррозии из-за стекловолоконного основания. Первые признаки коррозии у композитной черепицы проявятся только спустя 5000 часов работы. Стоит отметить, что если на покрытие производится химическое воздействие, то ржавчина может проявиться раньше – спустя 3000 часов;
- Высокие показатели устойчивости к воздействию ультрафиолетовых лучей, града, сильного ветра. Гибкая отличается низким показателем стойкости к УФ-излучению. Она не выцветает;
- Такая кровля устойчива к воздействию открытого огня. Она не распространяет горение и защищает стропильную систему от пламени. Среднее время – до 3 часов, при воздействии до 6 часов материал может начать плавиться.
