Основные этапы в создании душевой кабины
Первое, выкапывается яма, которая равна размеру той душевой кабины, что будет в дальнейшем. На дно такой ямы высыпаются крупные камни или щебенка для дренажа, дренаж необходим, так как он будет способствовать лучшему впитыванию воды.
Но также можно сделать специальный септик, например, из резиновых покрышек, прямо под душем, такой септик выкачивать не надо, так как вода будет уходить сквозь дыры в покрышках. Такой вариант более универсальный, если душем будут пользоваться несколько человек. Далее устанавливаются шлакоблоки по углам.

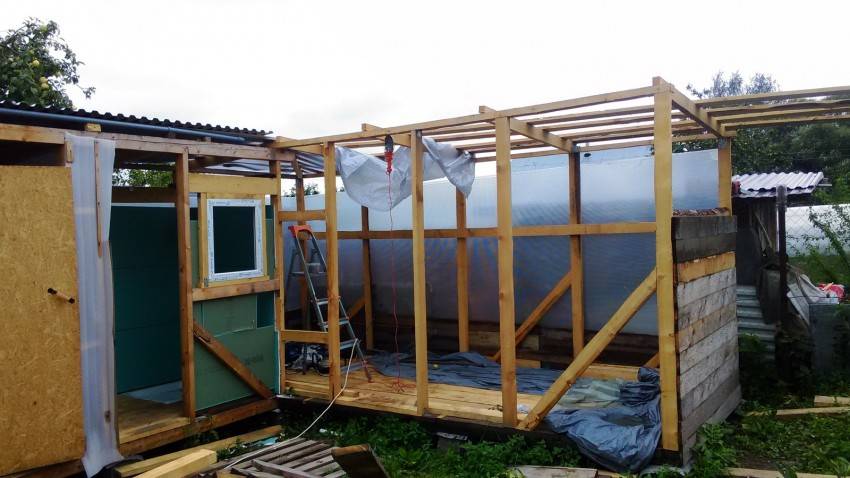

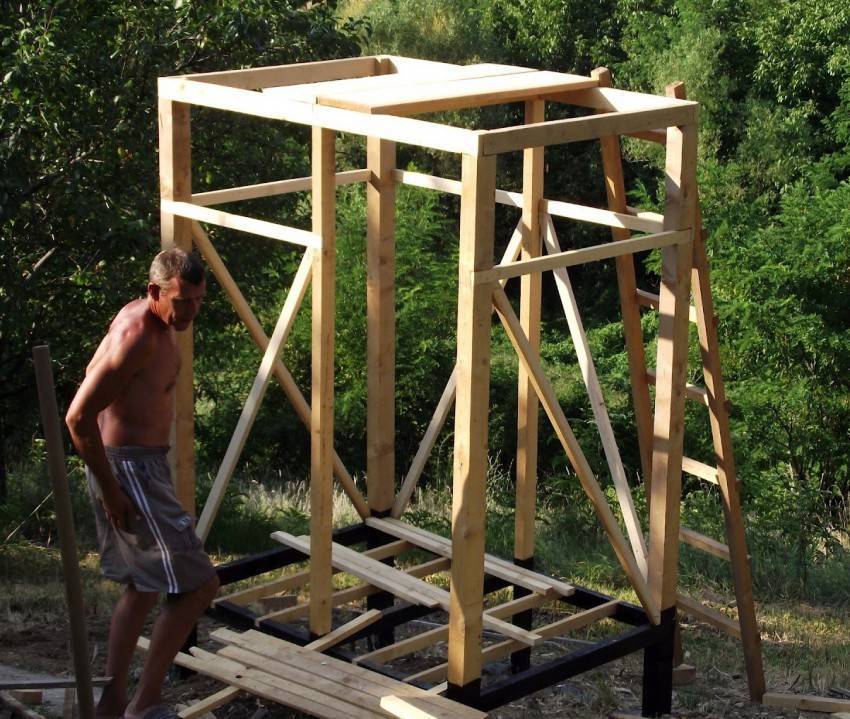

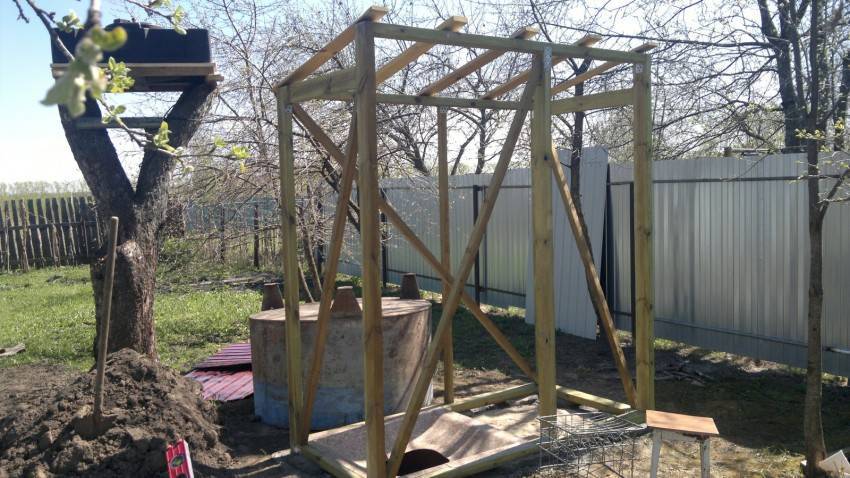

Далее делается каркас душа, который в дальнейшем будет обшиваться и создавать тем самым душевую кабину. Каркас делается из брусьев, высота их зависит, от желаемой высоты душа, ширина такого бруса, как правило, 15-17 см.

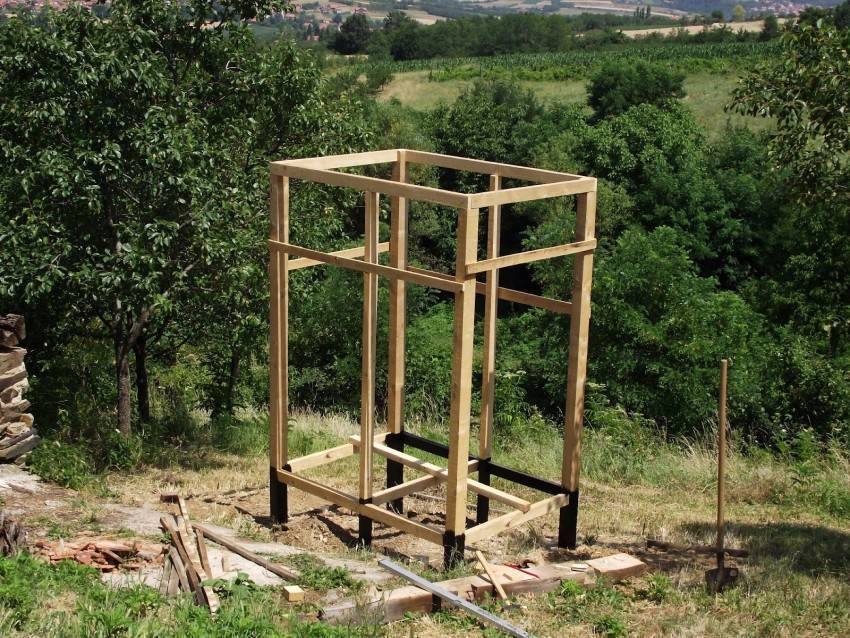

Устанавливается брус на основание, с помощью поперечных перемычек. Все это служит усилителем для крыши, на котором будет установлен 100 литровый бак с водой.
Данный каркас, который был сделан, позволяет обшивать душевую кабину не только деревом. Для обшивки можно использовать, например, темный поликарбонат, который также притягивает тепло, как в теплице. Или, например, профлист, который точно также крепится на саморезы.
Обшиваем каркас, тот, что возвели. Чтобы обшить каркас душа, существуют разные деревянные материалы, например, вагонка или блокхаус, которые будут использовать именно в этом мастер классе.
Перед тем как отделывать душ необходимо прогрунтовать древесину, это исключит ее гниение и появление грибка, а также защитит от вредителей. Далее отделку можно окрашивать, например, акриловым лаком.
Последний и заключительный этап — это повесить бак. В основном емкость для воды берется около 100-200 литров, эти объемы лучше прогреваются и, как правило, их хватает на нескольких человек. Также бочка или бак должны быть окрашены в черный цвет, либо же в другой, но темный цвет, который будет притягивать тепло.
Бак устанавливается на крыше душа, что также усиливает прогрев воды, и способствует ее подаче. В бак необходимо провести лейку, кран или трубу, с помощью которой вода будет поступать в сам душ.
Некоторые же устанавливают душ так, чтобы к нему подходили сливы с крыш дождевой воды, так как ее считают более мягкой, но это как говорится на любителя. Если же бак будет наполняться вручную, необходимо также предусмотреть лестницу, которая будет подходить к баку.

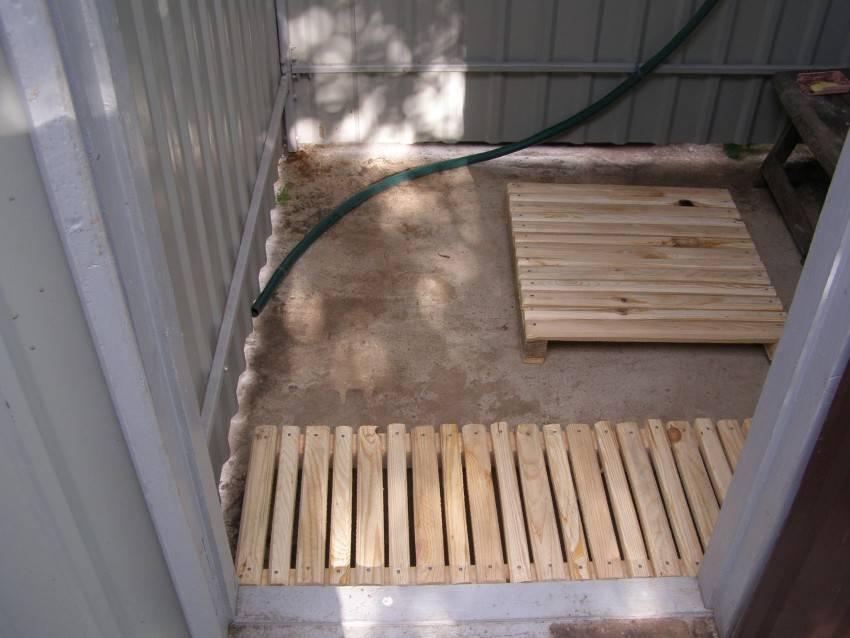

Вешаем шторку, полочки, по необходимости, и также крючки. Не стоит бояться создавать индивидуальный дизайн душевой кабинки, например, установить дверь, а не шторы. Покрасить душ в белый цвет и многое другое, чего пожелает фантазия.
Можно посмотреть в интернете фотографии летнего душа сделанного своими руками, которые помогут создать свою собственную, но в любом случае эксклюзивную кабинку. Некоторые создают целые летние бани на основе летних душей. Все зависит лишь от фантазии и желания.
Душ на даче, это, конечно, хорошо, но в определенных регионах может быть не такое жаркое лето и поэтому необходимо сделать подогрев летнего душа.
Самый простой вариант прогрева воды, это нагревать верхний слов с помощью кипятильника. Это самый простой способ, который не требует значительных затрат и усилий. Необходимо просто подключить кипятильник к электричеству, и поместить кипятильник в бак.
Так были описаны все способы, как сделать летний душ своими руками. Постройка такой душевой кабины занимает несколько дней, а если привлечь родственников или друзей, то и вовсе можно справиться за один день. Зато такой летний душ будет радовать весь знойный сезон.
Виды солнечных коллекторов
Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.
Накопительные
Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.
Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.
Плоские
Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.
Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.
При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.
Жидкостные
Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.
К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.
Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.
Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.
Воздушные
Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.
Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.
Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.
3. Советы по выбору водяного бака
Простейший способ обеспечить подачу воды – это установить на крыше душа пластиковый бак или старую железную бочку, покрасить ее в черный цвет для увеличения скорости нагрева воды солнечными лучами, и подвести к нему шланг, с помощью которого в бак будет поступать вода. Наличие шланга для подачи воды обязательна, особенно если объем бака 100 и более литров. Недостатком баков с естественным подогревом является то, что в прохладное время года их использование проблематично. Поэтому многие отдают предпочтение бакам с подогревом. Есть три вида таких систем:
- Бак из металла, внутри которого расположен нагревательный тэн. Преимуществом такой конструкции является наличие насоса, который обеспечивает постоянную подачу воды. ТЭН постоянно поддерживает заданную температуру и не дает воде остывать. Таким образом, в любое время вы будете иметь доступ к горячей воде. Недостаток очевиден – при отсутствии водопровода на даче такой бак бесполезен.
- Бак из оцинкованной стали, который предназначен для низких душевых. Он имеет плоскую форму и короткую встроенную душевую лейку. Объем его составляет 100 и 200 литров. Работает такой бак по типу бойлера и нуждается в постоянном водоснабжении.
- Более простая разновидность – пластиковый бак с подогревом. Он обладает компактной формой и малым весом, что значительно облегчает его установку. Система не нуждается в постоянной подаче воды, что является и плюсом, и минусом одновременно. Потому что выходит так, что нагревательный элемент в этой конструкции должен отключаться после нагрева.
Установка выбранного бака может производиться двумя способами – размещение бака непосредственно на крыше кабины или на специальном каркасе. Второй случай рационально использовать, если объем бака внушительный, а постройка может не выдержать его вес. Достаточно сделать каркас из старых железных труб над крышей душа или из деревянных брусьев. Такой способ размещения поможет избежать значительных теплопотерь и ускорить время нагрева воды.
Самые простые варианты гелиоколлекторов для летнего душа
Элементарность самых непритязательных вариантов солнечных коллекторов не означает их неэффективность. Несмотря на порой хлипкую не привлекательную конструкцию, часто собранную из хлама, они свои функции выполняют.
Рекомендации:
- абсорбер желательно поместить в герметичный корпус, как минимум обернуть полиэтиленом;
- передняя крышка должна быть прозрачной, а если она является частью абсорбера, то можно применять темный или матовый материал, рекомендованный и для других частей;
- задняя стенка должна обрабатываться особо — на нее ставят черный материал или фольгу отражающие свет, сохраняющие тепло внутри;
- лучший материал для змеевика, корпуса, деталей — металл. На солнце он будет не просто нагреваться, а раскаляться.
Впрочем, даже если не придерживаться некоторых указанных выше советов, коллектор будет выполнять свои функции. Рассмотрим яркие примеры.
Простой резиновый шланг, полипропиленовые трубы в герметичном корпусе:
Выше на последнем фото отличное решение — черное ограниченное пространство создает эффект духовки, змеевик толстый, его стенки тонкие, нагревается быстро.
Типы солнечных водонагревателей и их характеристики
Солнечные водонагреватели представляют собой комплект оборудования для нагрева воды с помощью солнечной энергии. Другое название этих устройств — солнечные коллекторы. В отличие от фотоэлектрических панелей, использующих для производства электроэнергии солнечный свет, солнечные нагреватели сразу получают тепловую энергию, которую передают теплоносителю (воде, антифризу и т.п.).
Они образуют целую систему, состоящую из следующих элементов:
- Коллектор. Панель, принимающая тепловую энергию и передающая ее теплоносителю.
- Накопительный бак. Емкость, в которой аккумулируется нагретая вода и происходит замещение остывшего теплоносителя только что нагретым потоком.
- Отопительный контур. Обычная радиаторная система или теплый пол, реализующие энергию теплоносителя. В некоторых типах системы отопительный контур не входит в объем системы коллектора, получая энергию в накопительном баке, который в данном случае является теплообменником.
По типу циркуляции
Циркуляция теплоносителя позволяет получать тепловую энергию взамен отданной во внутреннюю атмосферу дома. Существует два вида:
- Естественная. Используется перемещение нагретых слоев жидкости вверх с замещением их более холодными слоями. Не требует никаких устройств или использования электроэнергии, но зависит от множества факторов — взаимного расположения коллектора, накопителя и остальных элементов системы, температуры и т.д. Перемещение жидкости нестабильное, способное усиливаться и ослабляться.
- Принудительная. Потоки направляются с помощью циркуляционного насоса. Возникает стабильный режим с постоянной скоростью потока, что позволяет обеспечить устойчивый режим обогрева дома.
По типу коллектора
Существуют конструкции коллекторов, обладающие разной эффективностью, возможностями и способом передачи тепла. В их числе:
- Открытые. Плоские длинные лотки или желоба из черного пластика, в которых циркулирует вода. КПД открытых коллекторов очень низок, но простота и дешевизна способствуют их популярности. Используются для нагрева воды для летнего душа или бассейна.
- Трубчатые (термосифонные). Основной элемент — коаксиальная трубка с вакуумной прослойкой между внешними слоями, которая надежно теплоизолирует содержимое трубок. Конструкция эффективная, но дорогая и не поддающаяся ремонту.
- Плоские. Это закрытые емкости с прозрачной верхней панелью. Внутренняя поверхность покрыта слоем приемника тепловой энергии, отдающего ее воде, которая перемещается внутри припаянных к приемнику трубок. Простая и эффективная конструкция, в которой для большего эффекта иногда создают вакуум для теплоизоляции.
По типу контура циркуляции
- Разомкнутый – применяется для обеспечения горячей водой жилого помещения. Теплоносителем в этом случае выступает вода, которую используют для различных бытовых нужд и, соответственно, она уже не попадает обратно в контур.
- Система с одним контуром – используют для отопления дома. Нагретый таким способом теплоноситель используют как добавку к теплоносителю, который подогрели традиционным методом. В этом случае нагретый теплоноситель переходит в отопительную систему, после которой опять переносится в приемный резервуар и в коллектор.
- Двухконтурнаянагревательная система – самая универсальная. Есть возможность использования таковой для отопления зимой или для водоснабжения.
Двухконтурная система водоснабжения и отопления
Также можно выбрать один из возможных теплоносителей – вода, масло или антифриз. После коллектора теплоноситель проходит теплообменник, в котором происходит теплоотдача на второй контур. Второй используемый теплоноситель уже идет по назначению – для отопления или водоснабжения.
Теплоноситель
Для таких водонагревателей используют различные теплоносители: антифриз, смазочная жидкость и вода.
Применение
Солнечные системы постепенно приобретают популярность. С их помощью решают множество задач:
- Подогрев жидкости до требуемой температуры.
- Повышение производительности отопительной системы.
- Водонагреватель для бассейна, для летнего душа.
- Подогрев жидкости для иных потребностей.
Строительство летнего душа
Ниже мы рассмотрим варианты постройки конструкции на основе готового комплекта, легкого деревянного каркаса с обшивкой деревом, металлического каркаса с обшивкой профнастилом и капитальной постройки.
Дачный душ своими руками из готового комплекта (с подогревом)
Данное руководство построено на основании видео от производителя легких конструкций «Уральская Усадьба Теплицы».
Комплект состоит из металлических рам и арок, выполненных из квадратного профиля 20х20 и 20х40 мм с окраской порошковым способом. Обшивка – поликарбонат 4 мм.
Размеры сооружения не указаны, поскольку у разных производителей они сильно отличаются!
Сборка основания под летний душ. Использован брус сосновый 100х100 мм, обработанный антисептиком.
Собирается каркас изделия. Уже в собранном виде он крепится к основанию через монтажные отверстия на пластинах, приваренных к стойкам.
Выполняется обшивка каркаса листами сотового поликарбоната
Важно: на углах кабинки листы монтируются внахлест, с заходом на угол. На крышу ставятся прозрачные панели, на стены – матовые. Закругленная крыша обшивается согнутым и уложенным на дуги каркаса листом
Закругленная крыша обшивается согнутым и уложенным на дуги каркаса листом.
В обшивке прорезается место для подвода шланга к накопительному баку.
Устанавливается бак. Его размеры известны заранее (бак входит в комплект), поэтому посадочное место также подготовлено загодя.
Установленный в вертикальном положении каркас с обшивкой крепят к основанию, монтируют душевую лейку с шлангом, устанавливают на пол трап из реек. Трап для душа съемный, его можно заменить.
В последнюю очередь навешивается дверь и устанавливается внутренняя защелка.
Душ с раздевалкой на основе металлокаркаса готов!
Аналогично можно построить модель с обшивкой профлистом, пластиком или любыми другими листовыми материалами. При использовании непрозрачной обшивки необходимо предусмотреть возможность освещения через прозрачную крышу или отказаться от крыши вовсе.
Вариант каркаса с размерами.

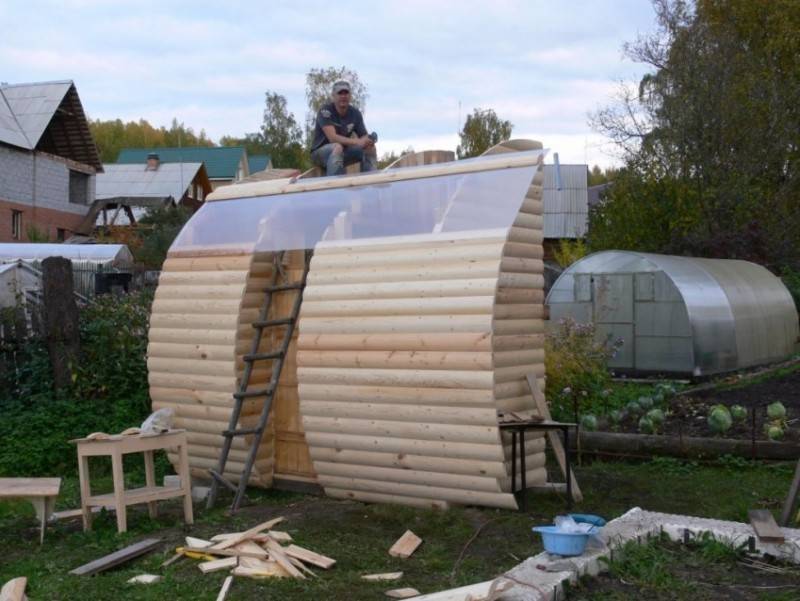

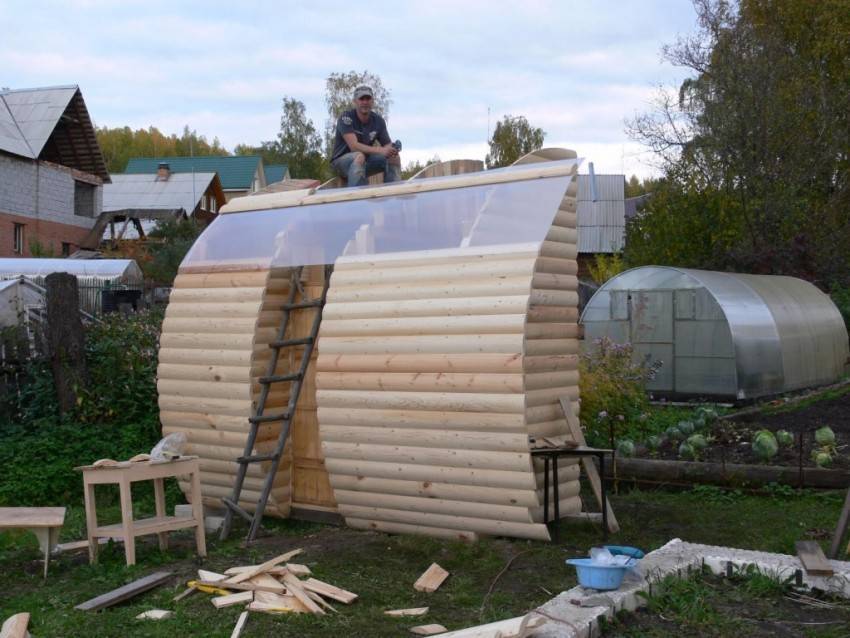

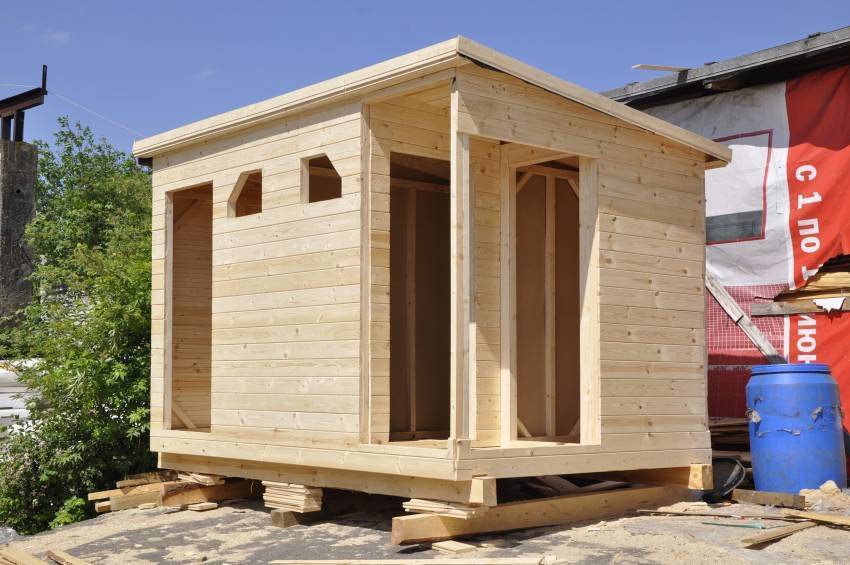

Строительство летнего душа на даче из дерева
Еще один удачный для самостоятельной постройки вариант – из дерева.
Поскольку устраивать конструкцию непосредственно на грунте не всегда удобно, в данном случае каркас собран с опорой на железобетонные панели.
Для основания использован брус 100х100 мм, для стоек – такой же брус с пазами на двух сторонах для дальнейшей укладки наборных планок. Паз расположен в трети ширины от внешней стороны бруса.
Закрывающие пространство между стойками планки набираются постепенно, снизу вверх, при этом постоянно проверяется расстояние между стойками и их вертикальность, поскольку вверху они пока не скреплены.
После того, как требуемая высота стен достигнута, вместо части планок монтируются панели из прозрачного материала – в данном случае поликарбоната. Они обеспечат достаточную освещенность.
После установки этих «окошек» ставят еще по планке – для увеличения жесткости конструкции и упрощения монтажа крыши.
Чтобы между планками и панелями из поликарбоната не было щелей, в планках также выбирают паз по ширине панели с небольшими зазорами.

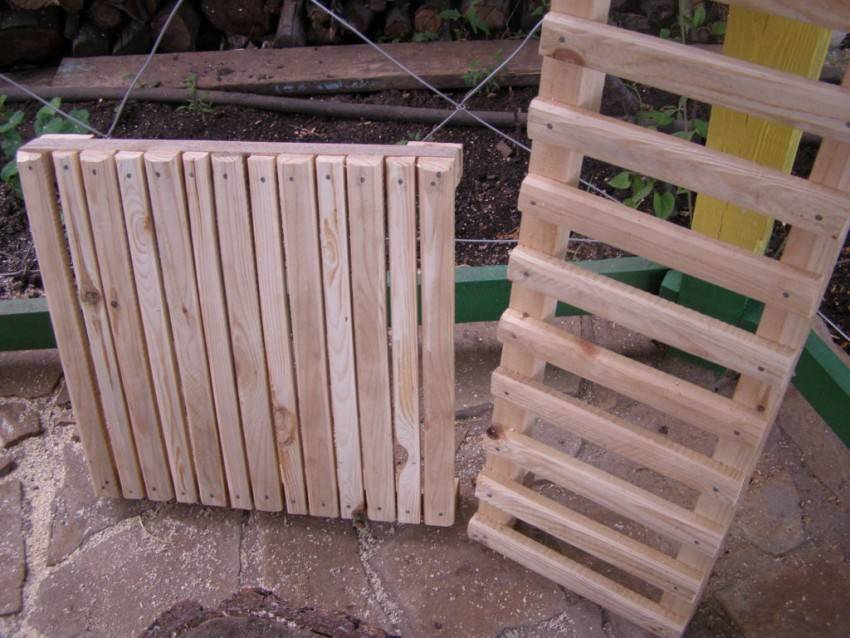

Собранный отдельно трап крепят с помощью уголков внутри почти готовой конструкции.
Отдельно собирают также крышу с учетом размеров плоского бака.
Крышу с закрепленным баком и кровлей из поликарбоната ставят на место.
Как и в предыдущем способе последний этап – установка двери.
Капитальный душ на даче своими руками
Ниже представлено несколько схем устройства такого сооружения.
Здесь использованы бетонные (можно заменить винтовыми) сваи, деревянный каркас. Еще один вариант основания – бетонные блоки. Бак монтируется под двускатной крышей, стены поверх каркаса обшиваются вагонкой или другим подходящим материалом. Кровля выполняется из металлочерепицы, профнастила, поликарбоната.
Похожая конструкция с плоской крышей и деревянным каркасом, стойки которого установлены на бетонные пластины или блоки.
Совсем маленький душ с деревянными стойками, частичной обшивкой на бетонном основании с угловыми короткими сваями или блоками.
Дачный душ своими руками на бетонной плите-фундаменте. Если планируется использовать металлический каркас, заранее планируются закладные в фундаменте на месте будущих стоек. Обшивка в этом варианте – поликарбонат, профнастил, дерево.
К любой из представленных выше конструкций можно подключить нагреватель или сразу установить бак с нагревом воды.
Виды летнего душа для дачи
Простой уличный душ
Простой летний душКонструктивно простейший душ состоит из бака с краном, который установлен на высоте человеческого роста.
Бак для душа можно установить на дереве или проложить поливочный шланг, закрепив на специальной стойке, а на землю бросить резиновый коврик. В качестве разовой меры, такой душ, конечно же, сгодится.
Но, если им пользоваться часто, то место купания превратится в грязевую ванную, которая сделает загородный участок похожим на болото, что в наши планы, безусловно, не входит.
Каркасный душ для дачи
Открытый летний душОткрытый летний душ с удаленным баком
На фото показан уличный душ с установкой бака вдали от места купания. Это обусловлено тем, что каркас душа не может выдержать вес наполненной водой емкости.
Каркасный летний душЗакрытый каркасный летний душ с баком
Эту конструкцию уже можно назвать душевой домик (или дачная душевая кабина). Именно она получила наибольшее распространение среди владельцев частных домов, несмотря на большую сложность и стоимость изготовления. Поэтому, на их устройстве мы остановимся более подробно.
Виды каркасных душевых отличаются друг от друга в основном материалом внешней отделки. Как свидетельствуют отзывы на форумах, наибольшую популярность получили:
Душ из пленки
Душ из пленкиЕго особенность в абсолютной мобильности и дешевизне. Чтобы
сделать такой душ, достаточно изготовить разборной (или цельный) каркас и
ширму из плотной пленки ПВХ (или брезента). Переносной душ легко перемещается из одного места в другое.
Однако, его нельзя всерьез рассматривать как долговременную постройку, т.к. срок службы ограничен качеством пленки (полимерного рулонного полотна). Обычно ее меняют каждый сезон, а то и по несколько раз за сезон.

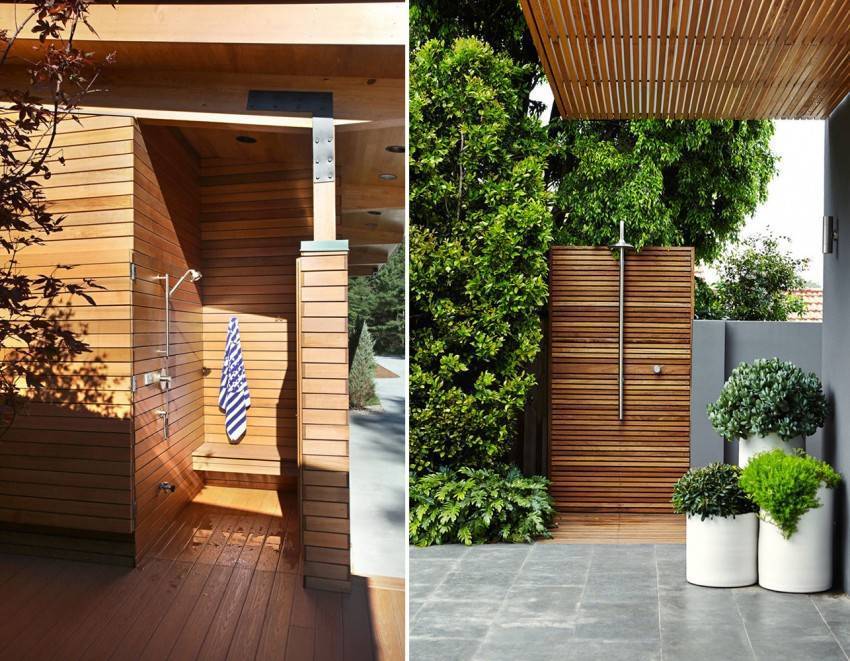

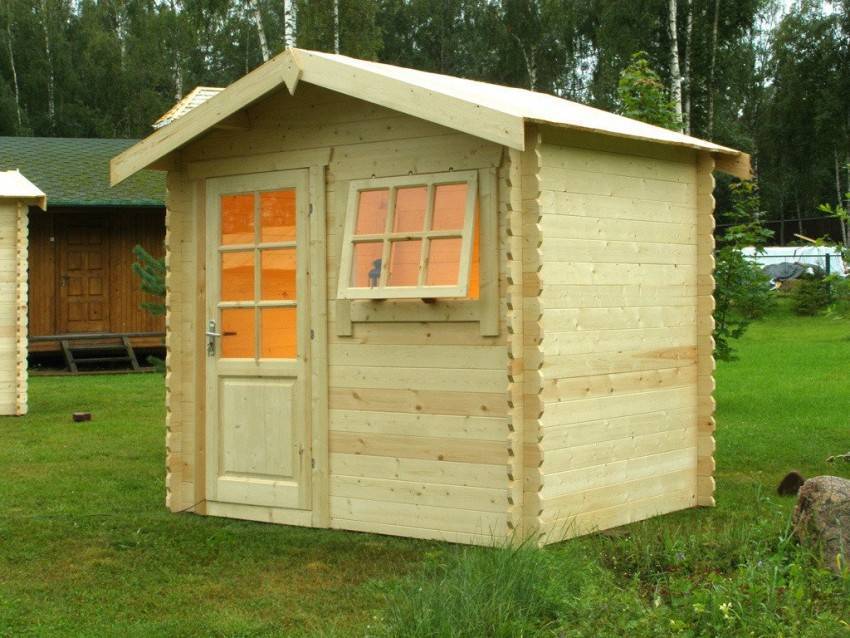

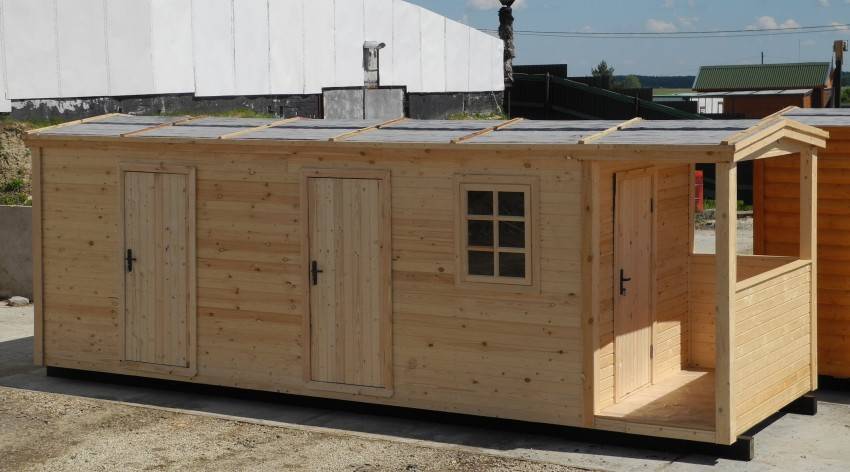

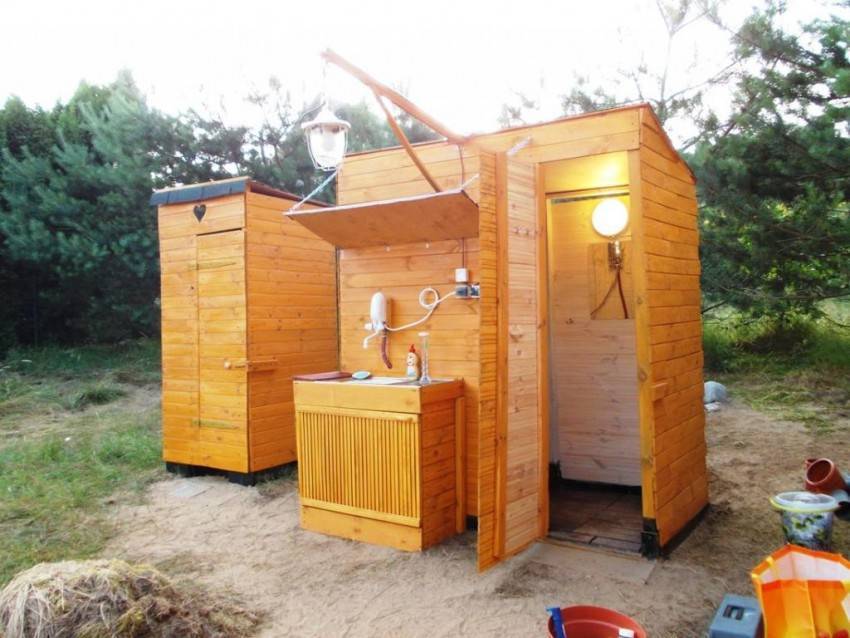

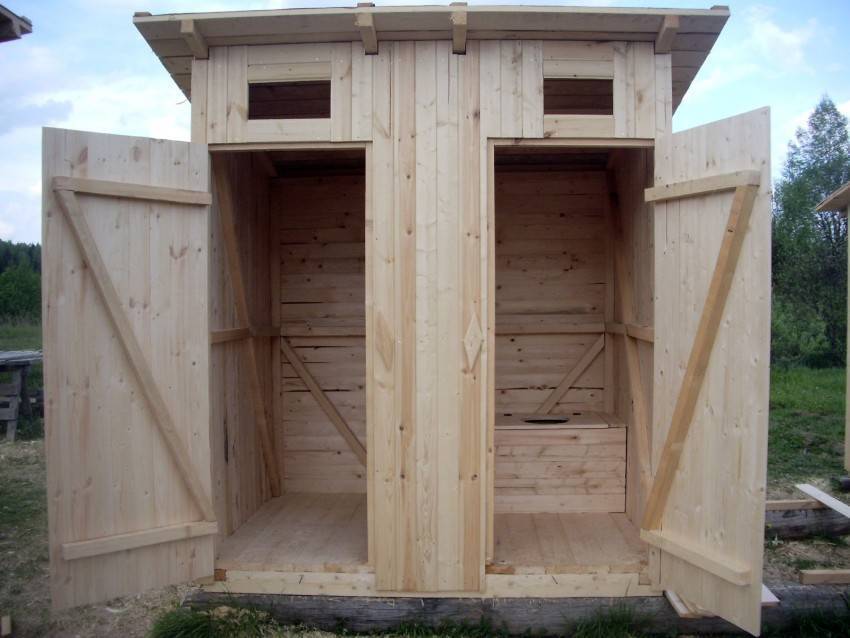

Деревянный душ
Деревянный душТакую постройку, а также все последующие уже может считаться
капитальной (стационарной). Оптимальный вариант использования пиломатериала – облицовка
строганой доской или обшивка каркаса деревянной вагонкой. Можно использовать
влагостойкие плиты ОСБ (OSB) или фанеру, но не целесообразно в виду
гигроскопичности.
Дерево хорошо тем, что это натуральный материал. Но его
использование требует должной обработки и постоянного ухода. Деревянный душ
прослужит от 5 до 15 лет. Использование дерева в качестве материала отделки не исключает
возможности создать уникальный проект.
Душ из профнастила
Душ из профнастилаГотовые садовые душевые показаны на фото. Профнастил – это профилированный лист из тонкого металла. Для душа подойдет окрашенный лист с толщиной металла не менее 0,45. Такой душ устойчив к влаге, но более дорогой и деформируется при механических повреждениях.
Следует учитывать, что летом стальная конструкция сильно нагревается (даже можно сказать, раскаляется) и как следствие, внутри жарко и душно, поэтому, нужно предусмотреть хорошую вентиляцию. Срок службы определяется сроком гарантии листа и составляет от 10 до 25 лет.
Совет: Если решили использовать профнастил, отдайте предпочтение матовому покрытию. Срок его службы составит до 25 лет.
Душ из поликарбоната
Летний душ из поликарбонатаБлагодаря возможности использовать «эффект парника», поликарбонат становится одним из популярных и доступных материалов для
строительства душа.
Для устройства летней душевой лучше использовать непрозрачный сотовый поликарбонат, толщиной 8-16 мм, специальный профиль и шайбы для крепления. Поликарбонатный душ прослужит вам от 3 до 10 лет (в зависимости от качества листа).
Кирпичный душ
Уличный душ из кирпича (камня)Уличный душ из камня или кирпича уже не назовешь временным летним душем, поскольку обычно к нему стараются провести водопровод и электричество. Душевой домик из кирпича, при правильно организованном сливе эксплуатируется довольно долго.

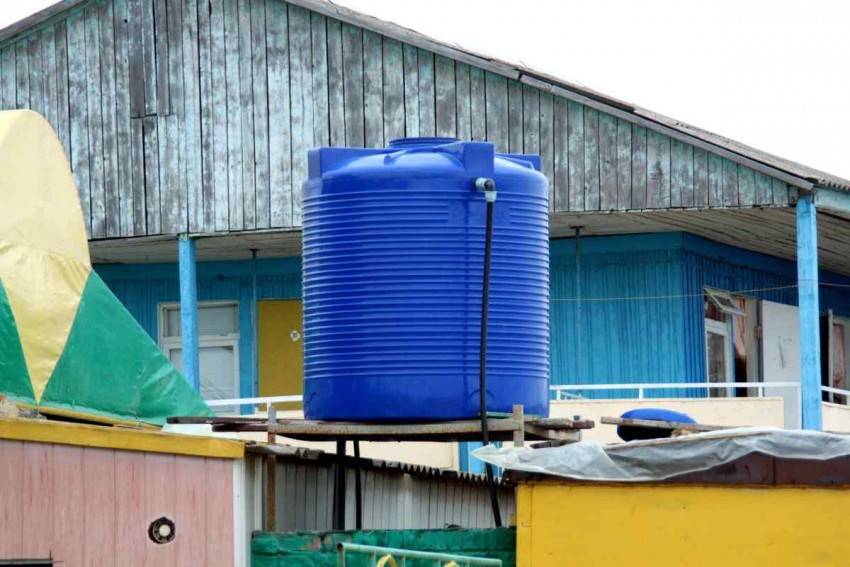

Форма и объем
Немаловажный фактор – это форма сосуда. Могут попадаться цилиндрические, прямоугольные и плоские изделия. Наименее удобны классические бочонки цилиндрической формы, но в случае металла они имеют преимущество за счет меньшего количества сварных швов.
Кубические емкости удобнее монтировать и крепить, так как они устойчивее. В большинстве случаев достаточно просто поставить такой бак на плоскость или раму и слегка зафиксировать его хомутами или обнести бортиками, и сосуд никуда не денется.
Однако наиболее приемлемой и удобной формой является плоский резервуар. Это по сути тот же параллелепипед, только его высота намного меньше площади основания. Такая форма делает бак очень устойчивым, вес распределяется равномерно, кроме того, он способен заменить крышу вашего душа.
Плоский сосуд можно приобрести в строительном магазине по достаточно приемлемой цене – от двух до пяти тысяч рублей в зависимости от емкости и комплектации.
Причем это будет специальный бак для душа со всеми необходимыми отверстиями и установленным сгоном, изливом, удобным горлом для наполнения и, если необходимо, с подогревом от ТЭН и терморегулятором.
Вариант с двумя бочками
Что потребуется для гелиоколлектора (в данном примере площадь 1 кв. м):
- гофрированная «пятнадцатая» труба;
- вода будет поступать в цистерну на 160 л с утеплением пенофолом в 1 см.
Перепад между точкой забора и входа в коллектор — 2 м.
Точка сброса воды перенесена из верхней на нижнюю треть бака. Так теплый и холодный слой лучше перемешиваются. Достигается +45… +50° в солнечные дни, в пасмурные — +35° C.
Две бочки по 160 л обвязываются полипропиленовыми трубами — с ними легче работать, чем с металлопластиковыми. Система работает на термосифонном принципе, конвекции: горячая жидкость идет вверх, холодная вниз. Насос, соответственно топливо или электричество, не требуется, циркуляция происходит сама собой.
Сооружают раму из трубы для гелиоколлектора, наклон 45°, ориентация — строго на юг. Делают подставки для бочек.
Бочку для горячей воды можно оснастить ТЭНом, чтобы не остаться без воды в пасмурные дни. На дне этой емкости 3 выхода: 2 для магистрали от солнечного коллектора (теплую воду закачивает в бак, холодная возвращается в него). Третий вывод — для смесителя душа. Трубы, дополнительно утепленные, соединены американками, то есть их можно разъединить при потребности, не повредив элементы, простым откручиванием. А также так удобнее собирать систему прямо на месте.
От баков к смесителю проложены обычные садовые шланги, утепленные вспененным полиэтиленом, они зафиксированные на штуцерах обычными хомутами. Перед смесителем эти шланги объединяются: ставят шунт с шаровым краном. Этот элемент — для комфорта: если закончится теплая вода, на шунте можно открыть вентиль и уровень жидкости в цистернах выравнивается, а при ее подаче обе бочки заполняются одинаково, отпадает потребность в раздельном наполнении.
Кран после наполнения баков перекрывается. Дальше система функционирует так: холодная жидкость поступает в коллектор через его нижний патрубок, расширяется при нагреве в нем, поднимается и посредством верхнего патрубка идет к накопительной цистерне, а оттуда в душ
Важно, чтобы бочки были расположены на 0.5–1.5 м выше коллектора. Надо организовать забор воды из теплых верхних слоев, для чего заборный гофрированный шланг (можно взять от стиральной машины) снабжают поплавком из пенопласта. Для мониторинга количества жидкости в бак для теплой воды (теплоаккумулятор) врезается прозрачная трубка с черным поплавком
Цистерны утепляют пенофолом — 2 слоя по 5 мм. Теплую емкость накрыли кругом из ЭППС толщиной в 5 см
Для мониторинга количества жидкости в бак для теплой воды (теплоаккумулятор) врезается прозрачная трубка с черным поплавком. Цистерны утепляют пенофолом — 2 слоя по 5 мм. Теплую емкость накрыли кругом из ЭППС толщиной в 5 см.
Указанное выше утепление не особо эффективное, его можно применить на период подготовки более основательной отделки, состоящей из минваты 100 мм, пенопласта 5 см. Данный элемент чрезвычайно важен: бочка будет работать по принципу термоса, за сутки охладится всего на несколько градусов, что даст возможность использовать теплую жидкость ночью.
Как функционирует система: пример из реального опыта
Описанная выше система солнечного коллектора с душем отлично показала себя даже не в особо теплом, сравнительно с Югом, климате Подмосковья. С вечера баки наполняются 120–130 литрами. Солнце начинает нагревать их и гелиоколлектор в 8:30 или раньше. В нашем случае до этого времени падала тень от дома. К 18:00 лучи начинают ложиться по касательной – КПД снижается.
Итог: 120 л, заливаемых из колодца с t° +8 при t° воздуха в +22…+24, к 15:00 прогреваются до +45° C. К 17:00 — до +52° C. В облачные дни при t° среды 18–20° C достигается +35° C. Нагрева вполне хватает для хорошо теплого душа. Надо учесть, что утепление можно улучшить. За 5 мес. экономия на счете за электроэнергию достигает 3500 руб.
Душ из поликарбоната
Из поликарбоната
Этапы работ:

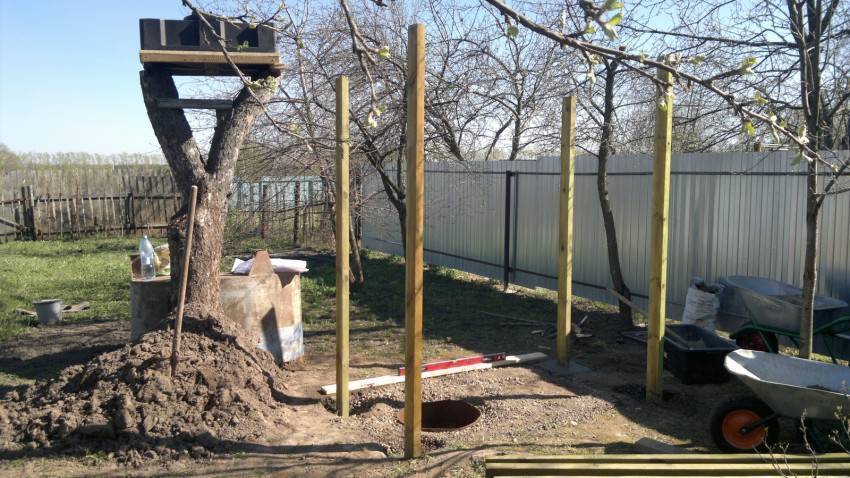

Сначала выравнивают место, на котором предполагается строительство. Затем нужно разметить место. В землю вбивается деревянный колышек. Затем, на расстоянии около двух метров от него, вбивается следующий и между ними натягивается шнур. Аналогичным образом вбивают ещё два колышка и соединяют их, так, чтобы получился квадрат. Для проверки правильности разметки сравнивают диагонали, они должны совпадать. В местах углов разметки необходимо вырыть ямы глубиной около 1 метра. В эти ямы устанавливаются деревянные или металлические столбы
Важно помнить, что та часть столба, которая будет находиться ниже уровня земли должна быть обработана гидроизолирующими материалами, например, обёрнута рубероидом. В качестве уплотнителя, необходимого для прочного удержания столба в земле, можно использовать кирпичный бой или бетон, если речь идёт о металлическом каркасе
Затем нужно выполнить обрешётку конструкции. На расстоянии около метра друг от друга прибиваются или прикручиваются саморезами доски или привариваются металлопрофильные трубы. Такую обрешётку необходимо произвести по всей площади стен. Там, где будет дверь, обрешетку не делают. Затем на стены монтируются листы поликарбоната. Лист отрезается по размеру и прикручивается саморезами. Следующим этапом строительства является монтаж кровли. В качестве кровельного материала можно использовать, например, простой шифер. Предварительно укладывают и закрепляют несколько горизонтальных брусьев, которые будут выполнять функции стропильной системы. На них укладываются и закрепляются листы шифера. Стоит учитывать, что с одной из сторон под несущий брус следует подложить небольшие брусочки для того, чтобы обеспечить угол наклона, необходимый для стекания осадков. Далее устанавливается бак для воды. В месте его установки необходимо дополнительно усилить перекрытия. Бак может быть изготовлен, в принципе, из любого материала, но следует отдать предпочтение пластику. Такой бак будет значительно легче металлического, что немаловажно. И, наконец, завершающим этапом является установка двери: подходящий по размеру деревянный каркас обшивается поликарбонатом и монтируется на петлях.
Схема
