Размеры проемов для межкомнатных дверей и стандартный дверной проем входной двери
Говоря о стандартном дверном проеме необходимо учитывать и размер дверного полотна. Это взаимосвязанные параметры, влияющие на удобство входа и выхода из помещения. В соответствии с ГОСТ 6629-80 ширина проема принимается от 670 до 1872 мм, а дверного полотна от 600 до 1802 мм. При этом глухие двери имеют несколько меньшую ширину, чем остекленные. Высота проемов может составлять 2071 и 2371 мм, а у полотна эта величина равна 2000 и 2300 мм соответственно.
Существует зависимость, которую учитывают при выборе обычных распашных дверей. Сначала определяется чистовые габариты проема под дверь, размеры которого на 70-80 мм больше чем полотно. Исходя из этого соотношения, и выбирается дверь. Высота и ширина межкомнатных дверей в соответствии с существующими стандартами и требованиями меньше чем входных. Это связано с необходимостью обеспечения более свободного прохода и проноса крупногабаритных предметов.
Размеры проема для раздвижных дверей регламентируются тем же стандартом, при этом дверное полотно имеет несколько иные габариты. В отличие от обычных дверей раздвижные на 50-60 мм больше соответствующего параметра проема. Это связано с тем, что в данном случае полотно перемещается параллельно стене и должно полностью перекрывать вход в помещение.
Как установить раздвижную дверь?
Установка раздвижных дверей может отличаться в зависимости от особенностей конструкции. Монтаж предусматривает следующие этапы:
- подготовка дверного проема;
- крепление направляющих элементов;
- установка полотна;
- врезка ручек.
Чтобы правильно произвести монтаж, необходимо точно следовать инструкции по установке раздвижных дверей.
Подготовка межкомнатного проема
Прежде всего необходимо подготовить проем. Если полотно будет двигаться вдоль стены, следует удалить все выступающие элементы, выровнять поверхность, щели шпатлевать. Полотно должно двигаться без препятствий. Поскольку конструкция не предусматривает лутку, стены штукатурят. Проем должен быть максимально ровным и гладким.
Если планируется установка сдвижной двери внутрь перегородки, следует произвести демонтаж части стены. Для этого увеличивают проем на ширину дверного полотна, а затем монтируют нишу из гипсокартона. Перегородка в стену должна заходить так, чтобы оставалась только небольшая часть полотна, на которой находится ручка.
Монтаж направляющих
Если полотно легкое, его навешивают только на верхнюю направляющую. Если створка из дерева и имеет большой вес, необходима его фиксация в нижних полозьях. Поскольку установка раздвижной двери может производиться на 1 или 2 рельсы, необходимо рассмотреть оба варианта.
Чтобы смонтировать верхнюю направляющую, к проему ставят полотно. Отмеряют положение двери в закрытом и открытом состоянии. От полученной линии отступают вверх 7 см и проводят горизонтальную черту. Она определяет положение бруса, на который крепится рельс.
Брус по длине должен соответствовать направляющей. Его размещают таким образом, чтобы середина приходилась точно над верхним углом проема со стороны открытой двери. Затем осуществляют крепление направляющего профиля.
Верхние полозья фиксируются с помощью саморезов. Затем собирают каретку с роликами и вставляют внутрь направляющих. Необходимо проверить, двигается ли механизм в рельсе свободно. По краям направляющих устанавливают ограничители, чтобы полотно не выскочило из колеи.
Нижний паз делают с помощью фрезерного станка. Он должен быть на 1-2 мм больше направляющего ножа, а глубина равна 18 мм. Если конструкция не предусматривает нижний рельс, то на полу устанавливают флажковый направляющий стопор. Он должен заходить в паз в полотне двери. Его задачей является ограничение движения полотна и исключение поперечных колебаний створки снизу.
Монтаж полотна
Монтаж раздвижных дверей осуществляется после установки всех направляющих. Сначала необходимо поставить крепежные скобы. Их фиксируют с помощью саморезов к верхнему торцу двери, предварительно сделав отверстия при помощи тонкого сверла. Полотно навешивают на верхнюю рельсу, а затем заводят в нижнюю направляющую. Каретки с роликами соединяют со скобами так, чтобы гайка и шайба оказались сверху. Затем крепления затягивают гаечным ключом. После проверки движения по верхней направляющей полотно может быть установлено в нижний паз.
Фурнитуры
Монтаж раздвижных межкомнатных дверей будет неполноценным без установки фурнитуры. Для таких конструкций используют врезные ручки, а также специальные замки. Запорные устройства устанавливают редко, поскольку уровень защиты таких механизмов низкий. Чтобы сделать ручки, понадобятся:
- линейка и карандаш;
- фрезерный станок;
- стамеска и молоток;
- саморезы и отвертка.
Сначала производят разметку положения ручек. Их размещают на уровне пояса на расстоянии 4-5 см от вертикального края полотна. Ручки прикладывают к двери и обводят карандашом. По размеру делают углубление на толщину фурнитуры фрезерным станком или стамеской. Еще можно использовать дрель со сверлом-коронкой необходимого диаметра. Следует сделать отверстие с нижней и с верхней стороны ручки. Дерево между углублениями удаляется стамеской или фрезером.
Чтобы установить раздвижные двери с врезным замком, необходимо дрелью сделать углубление в торце полотна. В паз монтируют запорный механизм и закрывают специальной планкой. Ручка в данном случае используется не врезная, а скоба. В проеме делают углубление для ответной планки. Если замок навесной, его прикручивают саморезами к полотну двери.
Чтобы в комнату не попадала пыль, к нижнему торцу полотна крепят специальные уплотнители-щетки. Если конструкция перегородки предусматривает 2 створки, дополнительно устанавливаются особые уплотнители на торцах примыкающих полотен.
2 Подвесная система – отличительные особенности
Главное, чем отличается система с направляющей вверху, это мощный прямоугольный рельс. Она служит не только для скольжения роликов, но и воспринимает на себя все нагрузки: вес двери, усилия, прилагаемые при открывании и закрывании. Такая направляющая слабой быть не может, это условие следует учитывать, выбирая раздвижную систему. По сравнению с другими системами ее достоинств немного: невысокая цена и простой монтаж.
Основополагающим преимуществом подвесной направляющей для двери должна быть высокая надежность
Комплект фурнитуры для системы с верхним подвесом состоит из алюминиевого или стального профиля, имеющего одну или две параллельных направляющих рельсы. Каретка с роликами крепится к верхней части полотна, подвешивается на верхний профиль. Движение двери по направляющим ограничивается боковыми стопорами. В комплект входят крепежные детали и декоративный наличник.
Недостатков у подвесного способа довольно много. Использование одного только верхнего профиля приводит к частому заклиниванию. Вместо направляющей снизу применяется упор, дверь расшатывается из-за такой особенности. Заклинивание и расшатывание приводят к сокращению срока службы механизма. Он или перекашивается, или вообще выходит из строя. Попытки уменьшить нагрузку, установив дверное полотно тоньше стандартных 35 мм, ни к чему хорошему не приводят. Раздвижные механизмы остаются целыми, страдает дверь.
Изготовление деталей шкафа в мастерской
Следующий шаг – изготовление деталей шкафа в мастерской. Чтобы в мастерской не пришлось объяснять «на пальцах», что же Вам нужно, достаточно заранее распечатать спецификацию всех элементов и их чертежи и отдать мастерам. Кроме того, Базис может сделать еще и карту раскроя, за которую в мастерской требуют отдельную плату.
Для этого нужно просто воспользоваться модулем Базис-Раскрой, задав размеры исходных листов ДСП. Эта карта представляет собой выкройку, по которой из листа определенного размера будут вырезаться конструктивные элементы с учетом отступов, толщины режущих материалов и других тонкостей. Правда, некоторые нюансы все равно нужно согласовывать с мебельщиками, так что карту раскроя лучше доверить им – они лучше разбираются в этих вопросах, а при раскрое будут учитывать имеющийся у них инструмент.
В качестве примера рассмотрим изготовление шкафа-купе высотой 2,5 м, шириной 1,2 м, глубиной 0,4 м. По расчетам выходит, что для его изготовления понадобятся два листа ДСП площадью по 4,08 м2 и лист ДВП площадью 4,67 м2.
На что следует обратить внимание при изготовлении шкафа-купе?
При выборе цвета не стоит ориентироваться на названия вроде «Орех миланский» и т.д. У каждого производителя свое понимание того, как выглядит этот самый орех, а единых стандартов не существует. Так что лучше всего пойти и самостоятельно выбрать цвет материала, ориентируясь по его виду, а не по названию.
После того, как в мебельном цеху будут вырезаны все элементы шкафа, Вам могут предложить забрать с собой обрезки листов, из которых они вырезались, ведь лист Вы покупали целый, значит и обрезки Ваши.
Если они Вам не нужны, мебельщики оставят их у себя, сделав Вам небольшую скидку. Такое решение многим кажется более привлекательным. Вроде и от мусора избавились, еще и деньги сэкономили. Но это не совсем так. В процессе сборки могут повредиться какие-то элементы, и Вы сможете из обрезков сделать им замену.
Если же отдельную деталь заказывать в мастерской не из своего материала, можно переплатить до 25% стоимости.
Еще один нюанс. Оплачивать нужно не изготовление каждой отдельной детали, а распил листа. На первый взгляд кажется, что это одно и то же, на самом же деле это не совсем так. Поэтому при расчете количества исходного материала нужно четко определить количество листов и уже их отдавать на распил.
Программы типа Базиса помогут определиться с вопросом расхода материалов быстро и безошибочно. Подсчеты вручную же часто дают неточные результаты, особенно, если деталей много.
Отдельная статья расходов – изготовление фигурных элементов, например, боковых полок с округленным углом или плинтусов. Стоимость таких распилов выше, чем распилов простой прямоугольной формы, что нужно учитывать и согласовывать заранее, чтобы потом не было недоразумений при оплате.
Подведем итоги. Расходы на изготовление деталей в мастерской состоят из:
- составления карты раскроя (все же лучше это доверить мастерам);
- распила листов ЛДСП и ЛДВП;
- изготовления плинтуса;
- изготовления закругленных элементов.
Достоинства дверей раздвижного типа
Межкомнатная радиусная дверь со стеклянными вставками
Сегодня раздвижные двери не являются дефицитом или редкостью – их продают практически все розничные магазины, а также многочисленные интернет-площадки производителей или посредников. Спрос на такие двери довольно высок, так как преимущества их неоспоримы. Раздвижные системы способны на многое:
- позволяют рационально использовать площадь;
- вносят новизну в стандартный интерьер;
- не хлопают и не повреждаются во время сквозняков;
- автоматически двигаются при минимальных усилиях;
- увеличивают проходимость;
- позволяют не использовать дверные пороги.
Однако перед покупкой раздвижной двери и крепежной фурнитуры к ней, стоит узнать и о недостатках моделей этого типа. Главным слабым местом раздвижных дверей считается их плохая звукоизоляция.
Схематическая классификация межкомнатных дверей по типам их открывания
По сравнению с распашными изделиями, они недостаточно блокируют шумы и громкие звуки, что является существенным минусом для межкомнатных дверей. Входные раздвижные конструкции (особенно на входах в общественные места) имеют лучшие показатели звукоизоляции, потому что снабжены резиновыми накладками, обеспечивающими плотное прилегание створок друг к другу. Этой же цели служат и роликовые механизмы, усиленные автоматикой.
Дверной проем для межкомнатной раздвижной двери: тип и размеры двери
В процессе проектирования применяются стандартные по размеру дверные проемы. Поэтому производители выпускают модели, соответствующие классическим габаритам. Проем для раздвижной двери обычно меньше по размеру, чем сами полотна. Необходимо точно установить его размер и выбрать тип двери перед установкой межкомнатных перегородок.
Как устроена система раздвижной двери
За последние несколько лет раздвижные конструкции стали популярными при оформлении домов и офисов. Основными характеристиками, принесшими им популярность, считаются компактность и привлекательность. Открытие дверного полотна раздвижной двери не требует приложения значительных усилий. Производится большое количество дверей-купе, представляющих варианты установки в проемы нестандартных размеров, выполненных в стиле, подходящем к интерьеру.
Главный принцип работы раздвижных конструкций базируется на отсутствии массивного дверного полотна, двигающегося только в одну сторону. Вместо него применяется роликовая система. Створка раздвижной конструкции двигается за счет роликов, закрепленных на верхней либо нижней части, по специально установленным направляющим. Габариты дверного полотна раздвижных систем соответствуют стандартным, согласно государственным нормам. Отличаются меньшими требованиями для установки.
Сдвижные дверные системы изготавливаются из разнообразных материалов, доступных к применению при производстве и разрешенных государственными стандартами. Такой подход позволяет выбрать стиль створок под интерьер. Материалы, часто применяющиеся при изготовлении проходных конструкций:
- металл (сталь либо алюминий);
- дерево;
- мелкодисперсная фракционная древесина;
- пластик;
- ламинированное покрытие.
- остекленное либо зеркальное оформление.
- бамбук и другие натуральные компоненты.
Кроме материала раздвижные двери отличаются по типу раскрытия. Разновидности дверных полотен:
- Одностворчатые — дверной проем закрывается одной створкой, двигающейся в сторону. Отсутствие ограничителя и наличие рельсовой системы даст возможность смещать полотно в обе стороны.
- Двустворчатые оснащены двумя полотнами, схожими либо различными по размеру. Установка таких конструкций проводится при наличии широкого проема.
- Купейные — классический тип. Полотно, не разделенное на отдельные секции, движется при помощи системы, состоящей из роликов и направляющих, вдоль стены.
- Книжная система формируется из нескольких створок, последовательно объединенных между собой. Складывается в форме книжки, за что и получило такое название.
- «Гармошка» — конструктивно схожа с «книжкой». Полотно формируется из большого количества вертикальных частей, соединяющихся шарнирами. Движется за счет бегунков.
Размеры дверного проема под раздвижные двери купе
При проектировании проема при учете необходимости крепления раздвижных систем необходимо учитывать некоторые тонкости, регулируемые ГОСТами. Размеры полотна для установки любой раздвижной конструкции не должны быть меньше 80 см. Ширина проема для установки одностворчатой конструкции должна быть не меньше 90 см. Двустворчатая потребует 120-150 см свободного пространства. Максимальные габариты могут превышать два метра. При значительной ширине необходимо использовать многостворчатую систему. Открытие таких систем проводится независимо либо последовательно.
Государственные стандарты требуют оставлять зазор между стеной и конструкцией. Это требуется для регулирования лутки, снижения нагрузки путем применения монтажной пены. Габариты конструкции и проема должны отличаться на установленные стандартом величины. Поэтому установка раздвижных межкомнатных дверей производится по размерам проема только после замеров.
Особенности расчета дверного проема раздвижных дверей
Монтаж нестандартных систем отличается от установки классических. У них отсутствует пенал, что усложняет обустройство торцов и требует точного определения размеров компонентов. Купейным конструкциям необходим технический запас свободного пространства до 10 сантиметров с каждой стороны.
При подготовке к монтажу в новостройках необходимо учитывать неизбежную просадку и частичное изменение геометрии. Установка в перспективе может привести к заклиниванию при перекосе. Материалы, из которых построен дом, имеют разную скорость усадки. Дольше всего изменение геометрии происходит в деревянных конструкциях. Максимальная просадка происходит в первый квартал после постройки. Из-за этого усадки трудно рассчитать. Поэтому лучше отказаться на время от монтажа, так как высота проема для раздвижной двери может измениться.
Какие есть виды раздвижных дверей
Эти конструкции можно разделить на несколько типов. Каждый тип обладает конструктивными и внешними особенностями, присущими только изделиям этой разновидности. Также рабочие механизмы раздвижных дверей различных типов устанавливаются по-разному.
Объединяет все разновидности подобных конструкций то, что они работают по единому принципу. Их движение происходит по горизонтальной линии. Двигаются вдоль стены и дверного прохода. При этом обозначенные системы разделяются:
- на каскадные;
- на обычные раздвижные (традиционные);
- на складные, так называемые гармошки;
- на раздвижные радиусные.
Межкомнатные раздвижные двери
Двери складные
Все эти конструкции также разделяются на многостворчатые, одностворчатые. Причем многостворчатая система способно включать в себя от 2-х до 4-х конструктивно объединенных дверных полотен.
Установка раздвижных дверей: их устройство и выбор механизма
Прежде чем приступать к непосредственному изучению вопроса, как установить раздвижную дверь, для начала разберемся с ее конструкцией – знание устройства и принципа работы этой двери поможет вам легче понять суть их монтажа и сделать все качественно, а главное правильно.
Что отличает раздвижную дверь от обычной распашной?
Если углубляться в нюансы, то различий можно найти массу, но все они непременно приведут к одному основному отличию – полотно раздвижных дверей не связано с коробкой.
По сути, это две отдельные и независимые друг от друга части, которые выполняют различные функции – если в распашных дверях коробка играет роль несущей конструкции для дверного полотна, то в раздвижной двери она выполняет исключительно декоративные функции, придавая дверному проему аккуратный вид.
Функцию несущей конструкции для раздвижной двери выполняет специальная направляющая, по которой скользит полотно, опираясь на ролики.
Теперь несколько слов о самом роликовом механизме – как вы уже поняли, это практически самая главная часть подобных дверных конструкций.
Устроен он достаточно просто – по сути, это стальная или алюминиевая рейка профильной конструкции, внутри которой по специальному пазу или пазам (в зависимости от особенностей механизма) скользят ролики, которые крепятся к дверному полотну. Последнее просто висит на профиле, а сами ролики дополнительно выполняют функцию подвесов, если так можно сказать.
Кроме того, в профиле раздвижного механизма находится пара регулируемых упоров, которые ограничивают движение полотна как в сторону его открывания, так и в бок закрывания.
Именно такая конструкция, при которой полотно и роликовый механизм, являясь вроде бы одним целым и одновременно оставаясь во многом независимым, обеспечивает простую и легкую установку межкомнатных раздвижных дверей.
Недостатки раздвижных межкомнатных дверей
В то же время, несмотря на явную практичность, раздвижные полотна используются в несколько раз реже распашных аналогов. Это связано с наличием некоторых недостатков:
- Главным минусом считается цена. Конструкция полотна оснащается дорогостоящей фурнитурой – направляющими, полозьями, роликовыми механизмами на подшипниках. Такие конструктивные и функциональные элементы, чаще всего, поставляются из других стран, что влияет на их стоимость.
- Вторым серьёзным минусом считается невозможность обеспечить герметичность при примыкании в притворах. Двери-купе, «пеналы» или «гармошка» могут при закрывании плотно примыкать друг к другу, но задать даже небольшое давление на уплотнитель не представляется возможным.

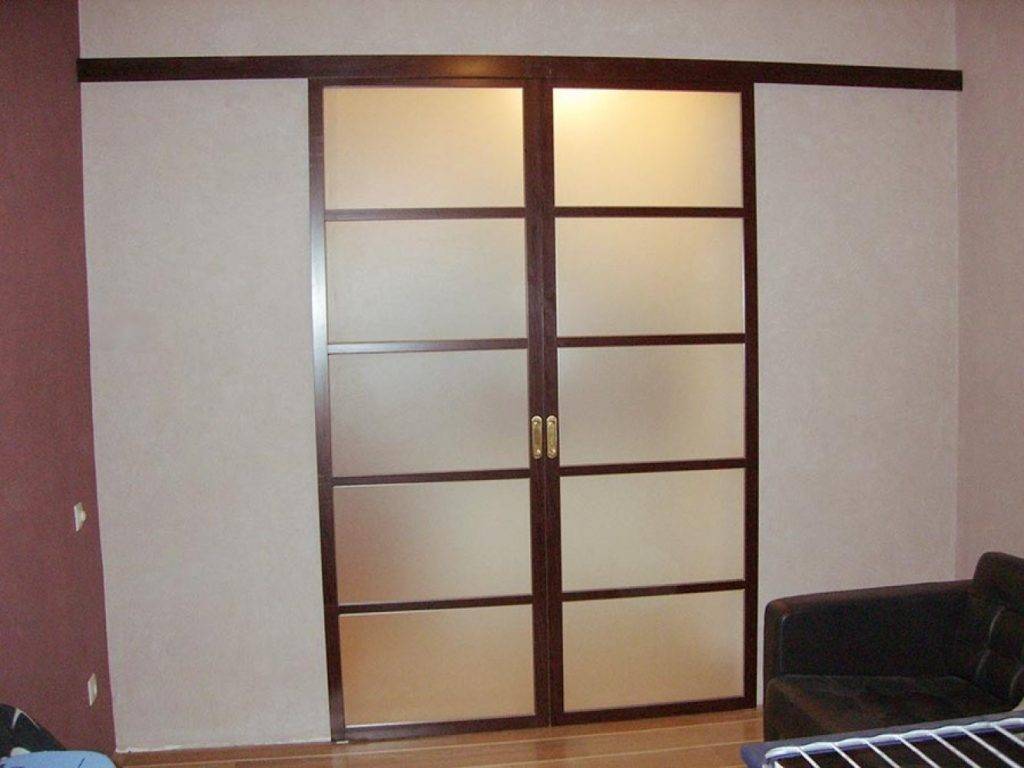

Раздвижные двери в закрытом положении
- Раздвижные полотна, перемещающиеся по роликам на полозьях, что сопровождается шумовым эффектом. Это значительно ограничивает применение таких дверей в спальных или других жилых комнатах.
- Если откатная конструкция выполнена в стандартном исполнения, полотна разъезжаются вдоль примыкающих к проёму простенков. Это означает, что рядом с этими участками стен невозможно разместить предметы мебели.
Полотна в открытом состоянии
Таким образом, раздвижные двери устанавливаются исключительно при крайней необходимости, и оснащение такими элементами каждой комнаты нецелесообразно.
Обзор конструкций межкомнатных дверей
По способам открывания дверные створки делят на две категории:
- Распашные, движущиеся в петлях завесах по определенному сектору;
- Раздвижные или купе, перемещаемые по линейным полозьям:
- вдоль стены;
- в прислоненной кассете;
- внутри стенового кармана.
Распашные системы
Этот тип конструкций уже рассмотрен на сайте отдельной статьей.
Через некоторое время ее информация дополнена и доработана. На ней подробно не останавливаемся, рассматриваем вторую схему.
Раздвижные двери
В основу работы взята конструкция механизма, предусматривающая перемещение дверного полотна по полозьям, расположенным вдоль стены и на небольшом расстоянии от нее.
Удаление от стены
Раздвижная дверь изготавливается по одной из двух технологий:
- Полотно с притвором;
- Створка с декоративными элементами.
Первый тип обеспечивает наиболее плотное прилегание двери к коробке для повышения звуковой изоляции, снижения тепловых потерь.
Во втором случае на полотно навешивают различные накладки типа багета или других украшений, закрывающие строительные зазоры. Они придают конструкции привлекательный вид, но не обеспечивают шумоизоляцию и сохранение тепла.
Дверное полотно располагается от стены на расстоянии 2÷3 мм. При движении створки всегда сохраняется заданное удаление. Если в этом промежутке окажется какой-то посторонний предмет, то дверь упрется в него или заклинит. Поэтому к чистоте вертикальной плоскости проема предъявляются повышенные требования.
Определение размеров
Ширина дверного полотна выбирается по габаритам строительного проема. Она должна перекрывать его минимум на 2÷3 см. Оптимальной считается величина 5÷8 сантиметров.
3 типа комплекта раздвижных дверей
Производители используют три состава комплектующих деталей:
- Простейший или минимальный набор;
- Традиционная схема с декорирующими элементами проема;
- С механизмом ограничения допуска врезным замком.
Минимальная схема комплектации
Технология включает последовательность выполнения операций:
- сверху строительного проема устанавливается рейка верхней направляющей;
- на нее через подвесную систему с роликами монтируется створка дверного полотна;
- рейка закрывается декоративным доборным элементом шириной около 15 см или при использовании технологии амбарного механизма остается открытой.
Строительный проем облагораживается теми же материалами, что и стены (шпаклека, покраска или обои). Никаких других элементов для этой комплектации не предусмотрено.
Традиционная схема
К предыдущей комплектации добавляют доборы и наличники на строительный проем. Для этого требуется тщательно замерить толщину стены и габариты закрывающих элементов.
В этом случае улучшается внешний вид раздвижной межкомнатной двери и проема.
Дверь с замком
Такая схема применяется если владельца квартиры интересует ограничение доступа людей в помещение.
Внутрь рамы дверного полотна врезается специальный замок с фиксирующим засовом формой крючка, а притворный брус усиливается доборным элементом с выемкой, обеспечивающей вхождение засова и его удержание после поворота рукоятки управления.
Особенности тяжелых конструкций
Дверные полотна со сплошными стеклами или весом от 80 килограмм в обязательном порядке должны передвигаться по дополнительному нижнему ролику, который обычно устанавливают скрытно.
Способы крепления верхней направляющей
Производители раздвижных межкомнатных дверей разрабатывают специальные монтажные приспособления. Однако все они работают так же, как обыкновенный деревянный брусок с размерами поперечного сечения 70 на 60 мм.
Кроме того, он обеспечивает:
- более плотное примыкание дверной конструкции;
- возможность регулировки отступа двери от стены;
- удобную установку механизма плавной работы створки.
Количество дверных полотен
В зависимости от ширины строительного проёма раздвижные межкомнатные двери изготавливают:
- одностворчатыми;
- или двухстворчатыми с движением створок на открытие и закрытие в противоположных направлениях.
Во втором случае удобно использовать механизм синхронной работы створок, позволяющий при управлении одной дверкой совершать такое же движение второй. Он обеспечивает более комфортные нагрузки на руки человека.
Этот вопрос объясняет видеоролик владельца dver1.ru «Какие раздвижные межкомнатные двери выбрать»
