Насос повышающий давление в водопроводе на даче: параметры, выбор, установка своими руками

Срок службы и обслуживание

Изготовитель определяет срок службы устройства 5 лет. Для прибора стоимостью свыше 10 тысяч рублей, это немного. Возможно, срок сильно занижен по причине отсутствия обширной практики эксплуатации.

Устройство имеет простую конструкцию, не испытывает значительных нагрузок. Поэтому, указанные 5 лет, нужно рассматривать как минимальный срок службы.

Обслуживание заключается в ежегодном осмотре СДВ, для выявления внешних повреждений. В случае их обнаружения, устройство следует демонтировать и направить для ремонта в сервисный центр. Информацию о них можно получить на сайте производителя.

Технические характеристики их значение

В первую очередь нужно помнить, что насос работает от электричества, и ему необходимо нормальное электропитание. В основном они требовательны к напряжению. Если, вдруг, выбранный повышающий насос не выдает требуемого давления, проверьте напряжение. Возможно, оно низкое и требуемая мощность работы просто не достигается.

Важны еще такие характеристики:

Максимальная подача. Показывает, какое количество воды может прокачать насос за единицу времени. Измеряется в литрах в минуту (л/мин) или кубометрах в час (м.куб/час). Чтобы сравнивать было удобнее, л/мин переведите в литры в час — умножьте цифру на 60, полученные литры разделите на 1000 и получите кубометры в час. Например, 30 л/мин переводим в м.куб/час: 30*60=1800 литров в час, 1800/1000=1,8 м³/час.

Максимальный напор. Это величина, на которую повышающий насос может поднять воду относительно места установки

Это важно, если дача двух этажная или больше, а насос установлен, скажем в техническом этажи или подвале.

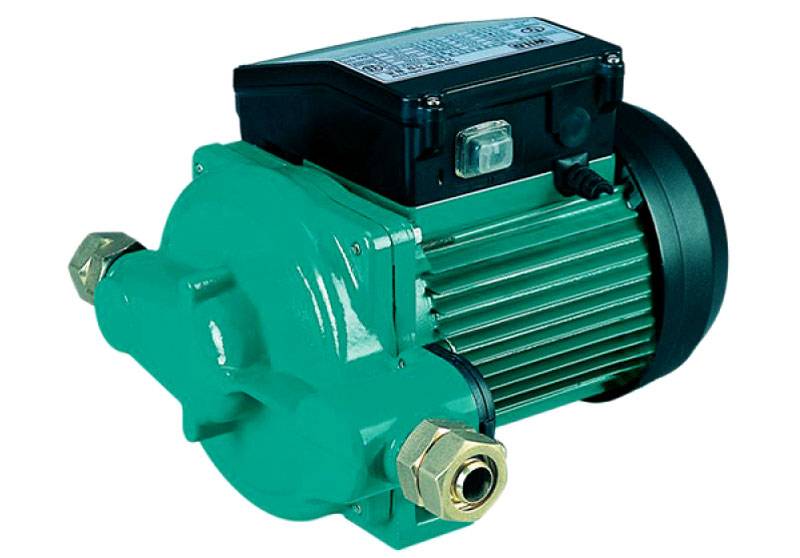

Повысительный насос WILO PB-089 EA и его технические характеристики

Обращаем ваше внимание на то, что указываются обычно максимальные значения. Чтобы узнать реальные показатели, делите заявленные параметры на 2

Вот тогда вы точно не ошибетесь.

Важно — при какой величине потока включается автоматический повысительный насос для дачи. Значения могут быть разными: и 0,12 л/мин и 0,3 л/мин

От этой цифры зависит, будет ли включаться насос когда, например, набирается бачок в туалете, или он начнет работу только после того как откроется кран в душе.

Несколько слов о том, каких режимах должен работать насос повышающий давление в водопроводе на даче. Лучше всего брать те модели, которые могут работать и в ручном, и в автоматическом режиме. Вот почему: не все точки разбора создают требуемый для автоматического включения расход. Если устройство будет иметь только автоматический режим, ничем вы беде не поможете. А вот если его можно переключить в ручной — включили перед использованием и наслаждаетесь нормальным напором. Только нужно не забыть выключить.

Пример установки вихревого насоса для повышения давления воды на даче

Следующий параметр — мощность максимальная и номинальная, измеряется в ваттах (Вт). Показывает насколько производительный мотор приводит в действие крыльчатку. В принципе, чем мощнее насос, тем большее давление он в состоянии обеспечить, но многое еще зависит от конструкции и используемых материалов.

Температура рабочей среды. Измеряется в градусах. Тут все более-менее ясно. Есть насосы для повышения давления только для холодной воды, есть для горячей. Это и отображает данный показатель.

Важны также посоединительные размеры. Монтаж повысительного насоса происходит в разрез — кусок трубы вырезается, на это место при помощи фитингов устанавливается устройство. Размер подсоединительных гаек в идеале должен соответствовать диаметру трубы.

Как правильно установить насос для повышения напора воды

Подключение циркуляционного повышающего аппарата и подготовка к работе более сложных по конструкции нагнетающих устройств, укомплектованных гидроаккумулятором, существенно отличаются.

Подключение циркуляционного повышающего нагнетателя

Монтаж циркуляционного агрегата для повышения давления воды в многоэтажном доме производится в следующем порядке:

Болгаркой или специальным приспособлением для пластиковых труб на входной магистрали вырезается отрезок трубы, соответствующий установочному размеру устройства;
В соответствии с материалом трубопровода, монтируется соединительная арматура. Если используются металлические трубы, применяется, либо сварное соединение, либо резьбовые сгоны, если трубы пластиковые, используется специальный паяльник;
С помощью гаек, имеющихся в комплекте поставки, изделие монтируется в магистраль.

Монтаж всасывающего насосного модуля с гидроаккумулятором гораздо более трудоемкий процесс. Для начала, перечислим основные модули, имеющиеся в типовой нагнетающей системе:

Самовсасывающий модуль;
Аккумулирующая емкость;
Автоматическая система контроля;
Фильтр первичной очистки, предотвращающий попадание в систему различных абразивных мелкодисперсных загрязнителей;
Сантехническая арматура, трубопроводы и гибкие шланги.

Для предотвращения оттока воды из корпуса насоса при выключении электропитания, перед впускным патрубком предусматривается возможность монтажа запорного клапана. В многоэтажках в качестве источника воды выступает подающая магистраль, в частном секторе это чаще всего собственная скважина или колодец.

Методика подключения нагнетающей установки в частном секторе

Монтировать установку следует в непосредственной близости от места водозабора;
Температура в месте установки не должна опускаться ниже +5 С;
Не допускается соприкосновение модулей установки со стенами;
Место установки должно обеспечивать возможность технического обслуживания и ремонта агрегатов.

Существует несколько наиболее распространенных вариантов установки насосной станции с гидроаккумулятором:

Непосредственно в доме;
В подвальном помещении или цокольном этаже;
В колодце;
В кессоне;
В специальной утепленной постройке.

Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому выбор установки зависит, прежде всего, от планировки участка и особенностей постройки. После выбора места установки приступают к монтажу станции, который состоит из следующих основных этапов:

Подготовительные мероприятия, которые включают в себя:

a) Устройство площадки под установку оборудования. Фундамент должен быть прочным и обеспечивать надежное крепление аппарата;

b) Копку траншей под укладку трубопроводов;

c) Обеспечение электропитания

2. Монтаж водозаборной системы. В зависимости от модификации применяемого насоса различают:

a) Стандартную схему, с поверхностным насосным агрегатом и встраиваемым эжектором. В этом случае конструкция представляет собой полипропиленовую трубу, с подсоединенным через специальную муфту обратным клапаном с вмонтированным фильтром грубой очистки;

b) Использование внешнего эжектора. При такой конструкции обратный клапан с фильтром грубой очистки устанавливается на входной патрубок эжектора;

c) С погружным насосом, укомплектованным сетчатым фильтром. В этом случае достаточно присоединить обратный клапан и подающий трубопровод.

3. Установка поверхностных модулей. На этом этапе следует помнить, что подключение каждого последующего элемента следует производить с использованием шаровых кранов и обратных клапанов. Такая конструкция обеспечит возможность обслуживания и ремонта отдельных модулей насоса, не прибегая к сливу воды из всей магистрали;

4. Первичный пуск станции производится после заполнения водой через специальную горловину, находящуюся на верхней панели рабочей камеры.

https://youtube.com/watch?v=5c39kXyw3uM

Перед запуском любого повышающего генератора следует убедиться в наличии и исправности заземления!

Зачем нужны насосы для повышения давления

По данным нормативной документации давление в водопроводных коммуникациях должно соответствовать параметрам 3-6 атм. Как показывает практика при напоре меньше 2 атм., эксплуатация техники (посудомойки, стиральной машины и водонагревателей) прекращается.

Также стоит отметить, что уровень давления воды не должен превышать 7 атм., так как в противном случае наступает большая вероятность разрывов сантехнических соединений и поломки бытовых приборов

Поэтому очень важно, чтобы уровень напора воды в трубах соответствовал и поддерживался в определенных рамках

Качественная эксплуатация различных бытовых приборов, а также пожарных гидрантов возможна лишь при наличии уровня напора воды не менее 2 атм. В случаях, когда данный показатель не соответствуют норме, на помощь придут специальные приборы, призванные обеспечивать необходимое давление в трубах.

К таким техническим приборам можно отнести: 1. Насос для повышения давления. 2. Станция насосная.

Рассмотрим более детально принцип работы насоса для повышения напора воды. Данное устройство применяется в том случае, когда в водопроводной системе есть вода, но уровень давления при этом настолько мал, что качественная работа водопровода просто невозможна. На практике такая проблема довольно распространена в многоэтажных домах, где жители последних этажей из-за того что в водопроводной системе очень низкое давлении часто сидят без воды. Хорошим выходом из такой неприятной ситуации может стать установка насоса для повышения уровня давления.

Перед тем как установить данный прибор, следует тщательно изучить проблему и выявить причины слабого давления. К таковым относятся коррозийные повреждения внутренней поверхности труб или пробки из органических отложений, которые появляются вследствие неправильного ухода за водопроводной системой и низкого качества подаваемой воды. При таких проблемах использование насоса не вполне оправдано так как, устранив проблемы, давление очень быстро приходит в норму.

Установка насосной станции

Насосные станции обычно устанавливают в частных домах для доставки воды из скважин и обеспечения водоснабжения. Удовольствие это не дешевое и потому в квартирах встречается редко. Только в совсем уже исключительных случаях, когда другого способа получить воду нет и не предвидится.

Подключение насосной станции

Насос не просто создает давление, но и поднимает воду из скважины или другого источника.

Виды

С гидроаккумулятором. Это специальный бак, разделенный мембраной, который служит накопителем воды и одновременно поддерживает давление. В бак вода закачивается мощным центробежным насосом.

Принцип работы насоса с гидроаккумулятором

Для загородных домов наличие бака даже не обсуждается, он необходим и значительно повышает надежность системы. Но в условиях квартиры, размещение громоздкого бака вызывает неудовольствие. Лучше, конечно, разместить. Пусть небольшой, литров на 50, но будет. При наполнении бака, срабатывает реле давления для насоса, и он временно отключается.

Существуют модели без накопительного бака, но их работа менее стабильна. К тому же, при отсутствии воды в точке забора, сухие включения не пойдут на пользу оборудованию.

Зачем он нужен?

Название поверхностного насоса говорит само за себя – это устройство для правильного функционирования не требует погружения в воду. Его устанавливают «на суше», а жидкость подается в трубы при помощи гибкого шланга, идущего от насоса в воду. Благодаря легкому доступу к устройству, поверхностный насос прост в обслуживании, чем и привлекает владельцев частных домов.

Поверхностный насос, помимо подачи воды в коттедж, может быть использован также для полива огородного участка или откачивания воды из подвала, что актуально для территорий с частыми подтоплениями в весенний период.

Работает обычный поверхностный насос так: на конце всасывающего водовода, который не опущен в воду, создается разрежение, а жидкость начинает подниматься по шлангу благодаря разнице показателей давления на обоих его концах. Интересно, что на участке всасывания этот показатель равен 760 мм рт. ст. при полном вакууме и, заменив ртуть на воду, мы получим высоту уже в 10,3 м. Вот и получается, что при полном вакууме жидкость сможет подняться только на эту величину. Также следует учитывать и наличие определенных потерь при трении о стенки водовода – таким образом, получаем расстояние всего около 9 м. В итоге настоящая рабочая высота поверхностного насоса совсем мала – около 8-9 м.

При выборе насоса важно еще и учитывать расстояние от скважины до самого насоса, а также положение водовода. То есть, стоит помнить, что 4 м горизонтальной части шланга будут эквивалентны 1 м подъема воды. Работает поверхностный насос следующим образом

Работает поверхностный насос следующим образом.

или гидроаккумулятор, подключенный к насосу, за счет конструкции наполнится водой до определенной отметки.
Автоматика насоса отключит его после достижения водой определенного уровня. Подача воды прекратится.
Когда вода из бака будет израсходована, насос снова автоматически включится и вновь наполнит гидроаккумулятор полностью, после чего остановится.

Если нужно качать воду из неглубокого колодца либо близко расположенного водоема, то приобретение поверхностного насоса будет наилучшим вариантом организации автономной подачи воды в дом. При этом такое устройство устанавливается очень просто и не нуждается в особых условиях эксплуатации.

Лучшие модели водяных насосов для повышения давления в квартире

Повысительный насос Wilo

Если необходимо установить надёжный насос повышения давление воды в квартире, следует обратить внимание на продукцию компании Wilo. В частности, модель PB201EA имеет водяный тип охлаждения, а вал изготовлен из нержавеющей стали

Насос Wilo PB201EA c «мокрым» ротором

Корпус агрегата изготовлен из чугуна и обработан специальным антикоррозионным покрытием. Соединительные патрубки из бронзы обеспечивают длительный эксплуатационный ресурс. Также стоит отметить, что агрегат PB201EA обладает бесшумной работой, имеет автоматическую защиту от перегрева и большой моторесурс. Оборудование легко монтируется, однако, следует помнить, что возможна только горизонтальная установка этого устройства. Wilo PB201EA также предназначен для перекачивания горячей воды.

Насос повышения воды Grundfos

Среди моделей насосного оборудования следует выделить продукцию компании Grundfos. Все агрегаты обладают большим эксплуатационным сроком, хорошо выдерживают достаточно большие нагрузки, а также обеспечивают продолжительную бесперебойную работу водопроводных систем.

Насосная станция Grundfos самовсасывающего типа

Модель MQ3-35 представляет собой насосную станцию, при помощи которой можно решить проблемы с давлением воды в трубах. Установка управляется автоматически и не требует дополнительного контроля. В конструкцию агрегата входят:

гидроаккумулятор;
электродвигатель;
реле давления;
блок автоматической защиты;
насос самовсасывающего типа.

Помимо этого, агрегат оснащён датчиком расхода воды, что обеспечивает высокую экономичность при эксплуатации. К основным преимуществам станции следует отнести высокую износостойкость, длительный срок службы и бесшумную работу

Обратите внимание, что агрегат MQ3-35 предназначен для холодного водоснабжения. Повысительные насосы также оборудованы сравнительно небольшими накопительными резервуарами, которых, тем не менее, хватает для выполнения бытовых задач

Действующая насосная станция Grundfos в системе водоснабжения

Насос Comfort X15GR-15 с воздушным типом охлаждения

Чтобы циркуляционный насос для водоснабжения мог работать и в ручном, и автоматическом режиме, советуем обратить внимание на модель агрегата Comfort X15GR-15. Корпус данного устройства изготовлен из нержавеющей стали, поэтому агрегат не боится влаги и может функционировать в любых условиях

Насос Comfort X15GR-15 с воздушным типом охлаждения

На роторе установлена крыльчатка, которая обеспечивает отменное воздушное охлаждение. Агрегат обладает компактными размерами, не требует специального обслуживания, а также экономно расходует электроэнергию. Если нужно, его можно использовать для перекачки потоков горячего водоснабжения. К недостаткам установки следует отнести громкую работу силового агрегата.

Насосная станция Джилекс Джамбо H-50H 70/50

Насосная станция Jambo 70/50 H-50H оснащается центробежной насосной установкой, гидроаккумулятором с горизонтальным размещением и реле потового давления. В конструкции оборудования имеется эжектор и асинхронный электродвигатель, которые обеспечивают стабильную работу установки.

Джамбо 70/50 H-50H

Корпус домашней водопроводной насосной станции имеет антикоррозионное покрытие. Автоматический блок управления обеспечивает простую эксплуатацию оборудования, а встроенная защита от перегрева исключает возможность поломки агрегата. К минусам агрегата можно отнести громкую работу, а также отсутствует защита от «сухого» хода. Чтобы устройство нормально функционировало, рекомендуется выполнять установку в помещениях с хорошей вентиляцией и невысокой температурой.

Jemix W15GR-15А

Среди моделей повысительных насосов c воздушным типом охлаждения ротора следует выделить Jemix W15GR-15A. Корпус агрегата обладает повышенной прочностью, поскольку изготовлен из чугуна. Составные части конструкции электродвигателя сделаны из алюминиевого сплава, а элементы привода из особо прочной пластмассы.

Jemix W15GR-15A

Насосное оборудование отличается высокой производительностью, а также может эксплуатироваться во влажных помещениях. Возможен ручной и автоматический контроль работы агрегата. При необходимости установку можно подключить к горячему водоснабжению. К существенным недостаткам следует отнести быстрый нагрев элементов устройства и шумность.

Советы

Перед тем как покупать насос, все же стоит прояснить, в каком состоянии находится система. Например, рассекатель на кране обязательно должен быть очищен от загрязнений, например, при помощи лимонной кислоты. Если этого не сделать, то накапливающиеся соли кальция могут критически уменьшить рабочие отверстия, что приведет к негативным последствиям. Также рекомендуется зайти к соседям и выяснить, есть ли у них такие же проблемы. В случае положительного ответа становится ясно, что причина более глобальна, и обычной покупкой насоса ее не решить.
Также стоит запомнить, что ситуация становится критической, когда давление падает ниже 1-1,5 атмосфер. Нормативный показатель, соответствующий работе бытовой техники, составляет от 2 до 3 атмосфер, а нормой для труб являются 4 бара. Если в тубах давление меньше, то приборы отключаются.

Если заранее разместить во входной магистрали прибор для измерения давления, совмещенный с фильтром, то можно будет всегда оперативно проверить уровень давления, а также избавиться от проблем с засорением.
Когда важен вопрос стоимости, то, конечно, выбирать следует насос с ручным управлением, который к тому же отличается надежностью. Однако такие модели неэкономно потребляют электроэнергию и ими не очень удобно пользоваться.

Для увеличения срока службы насоса рекомендуется установить на входе механический фильтр, который предотвратит засорение устройства твердым налетом

Повысительный агрегат важно устанавливать в сухом и отапливаемом пространстве. В случае, если температура упадет ниже нуля, вода замерзнет, а аппарат сломается

В ситуации же со слишком высокой температурой он перегреется.

Любой насос, даже отличающийся выдающими характеристиками, будет вибрировать в процессе работы. Это значит, что через какое-то время прибор может расшататься. Поэтому следует периодически проверять, в каком состоянии находятся крепления и при необходимости подтягивать их.
Гибкие фитинги и трубки значительно снижают производительность насоса и негативно влияют на надежность соединений. По возможности их нужно избегать.
Циркуляционный агрегат для повышения давления стоит покупать, если вода в трубах имеется, но ее напор слишком слабый. Для устранения недостатка в 2-3 бара хватит и одной модели, но в некоторых случаях придется ставить два насоса. Насосные станции стоит выбрать, если воды в кране вообще нет, но ниже по уровню, т. е. у соседей снизу или в помещении, расположенном под «проблемной комнатой», она имеется.

Стоит запомнить, что циркуляционные модели монтируются в единственно верном положении, которое указано на упаковке. Если установить устройство ошибочно, то оно либо будет некачественно выполнять свою работу, либо вообще не запустится. Насосные станции самостоятельно подключать не рекомендуется.
К сожалению, многие люди, монтирующие насос самостоятельно, невнимательно читают инструкции, предоставленные производителем. Как результат, они устанавливают устройство в неправильном положении, неправильно подключают его и получают значительные проблемы в эксплуатации.

О том, как установить в квартире насос, повышающий давление воды, вы можете узнать из видео.

3

Чтобы подключение насосного оборудования своими руками не вызвало у вас серьезных затруднений, желательно заранее узнать его конструкцию и понять принцип его функционирования.

Подключенная насосная станция

Здесь все не так уж и сложно. Основные элементы насосной станции приведены далее:

Центробежный насос. Основа всей конструкции. Он отвечает непосредственно за подъем жидкости из скважины, а также за ее подачу в жилое строение.
Электродвигатель. Он подключается к насосу и к специальному реле давления. Последнее имеет огромное значение для нормальной работы всего оборудования. Реле запускает двигатель при уменьшении давления в системе и отключает мотор, когда фиксируется переизбыток нагрузки.
Гидравлический аккумулятор. Этот узел собирается из двух отдельных частей. Друг от друга они отделяются особой мембраной. Единственная задача аккумулятора – сглаживание гидроударов, которые возникают при функционировании насосной станции.
Водозаборный элемент. Эту часть оборудования обязательно снабжают обратным клапаном. Он располагается непосредственно в скважине.
Манометр. Он следит за давлением в системе и передает данные на реле, которое включает/отключает насос.

Также описываемое оборудование для забора воды из скважины оснащается магистралью. Она соединяет в одну систему насос и водозабор. Стоимость рассматриваемых нами станций для монтажа на скважину зависит от качества всех описанных выше узлов, от пропускного потенциала оборудования (он может быть и 1,5 кубических метра воды в час и 5), от максимального напора и мощности агрегата. Также на цену насоса влияет и раскрученность фирмы, которая его производит.

Лучшие насосы для повышения давления воды

Электронасос для повышения давления воды применяют для квартир, частных домов, в бассейнах, на дачных участках и т.д. Устройство включается и выключается автоматически, его режим работы зависит от текущего давления в трубах. Каждый агрегат имеет свои пороговые показатели. В обзоре представлены лучшие модели по соотношению цена-качество, а также на основании отзывов покупателей.

Jemix W15GR-10 A

Небольшой агрегат для повышения давления для домашнего использования. Его пропускная способность – около 3 м3/ч, напор 15 м. Это хорошие показатели для небольшого квартирного насоса. Прибор справляется с низким давлением (от 0,3 бар), включается и выключается автоматически. Внутренние лопасти насоса собраны надежно, покрыты составом от коррозии.

По отзывам, при хорошем качестве воды, насос работает около 10-12 лет без ремонта. Jemix W15GR-10 A легко монтировать самостоятельно даже при отсутствии специальных навыков.

Достоинства

Не сильно шумит при работе;
Небольшие габариты;
Стойкость к коррозии;
Есть защита от перегрева.

Недостатки

Монтируется горизонтально;
Дорогой ремонт.

Нет запасных деталей в широком доступе, нужно заказывать их заранее. При установке на горячую воду датчик давления некорректно реагирует, бывает «холостая» работа.

Grundfos UPA 15-90

Недорогой бытовой насос датской разработки помещен в надежный корпус из нержавеющей стали, внутренние детали выполнены из чугуна. Прибор оснащен небольшим мотором средней мощности (900 Вт), который работает практически бесшумно. Внутри установлен датчик давления, который срабатывает без перебоев

Устройство хорошо подходит как для горячей, так и для холодной воды. Важно, чтобы жидкость, которая протекает через насос, была чистой

Агрегат работает в автоматическом или ручном режиме, есть предохранители от перегрева и резких скачков электроэнергии. Пользователи отмечают, что устройство потребляет мало электричества (около 0,12 кВт).

Достоинства

Бесшумная работа;
Защита от износа;
Компактный;
Небольшой вес;
Легко устанавливать, разбирать.

Недостатки

Неудобный ручной режим.
Корпус плохо защищен от наружной влаги.

Устройство имеет небольшую мощность, подходит для использования в многоквартирных домах и дачах. Хорошо работает вместе с газовой колонкой или водонагревателем. Корпус недостаточно герметичен, возможна поломка из-за конденсата.

Aquario AC 159-160A

Стандартный электронасос с мощностью 900 Вт и напором 20 м, небольших габаритов и весом около 4 кг. Прибор удобно монтировать, прост в эксплуатации, его легко при необходимости разобрать. «Внутренности» насоса выполнены из качественных материалов, покрыты защитным составом. Это придает агрегату универсальность: его можно эксплуатировать практически для любого качества воды.

Достоинства

Защита от коррозии;
Тихая работа;
Доступные запчасти;
Легко монтировать самостоятельно.

Недостатки

Малая мощность;
Корпус из пластика низкого качества.

Wilo PB-088EA

Маленький по размерам электронасос обеспечивает хороший напор в трубах с горячей или холодной водой. Но устройство лишено защиты от перегрева, поэтому возможна поломка из-за слишком горячей воды. Входное и выходное отверстия наноса обработано защитным покрытием, поэтому агрегат можно устанавливать не только для улучшения давления в водопроводе, но и использовать для выкачки воды из колодца, пруда или озера. Покупатели часто используют прибор на приусадебных участках.

Мощность у насоса больше, чем ожидают некоторые – 1300 Вт, напор – до 25 м. Внутри расположены 2 датчика давления, поэтому в автоматическом режиме устройство работает без перебоев.

Достоинства

Хорошая мощность;
Небольшой вес и габариты;
Нет вибрации при работе;
Высокая максимальная температура воды;
Долгий срок службы (по отзывам);
Датчик давления срабатывает четко.

Недостатки

Нет защиты от перегрева.

Агрегат выдерживает высокие температуры воды, но важно, чтобы она была приемлемой жесткости, иначе вероятно скопление осадка на лопастях насоса и его поломка. Лучшие подвесные унитазы
