Делаем навес для авто из дерева, поликорбоната

Расчёты размеров и чертёж

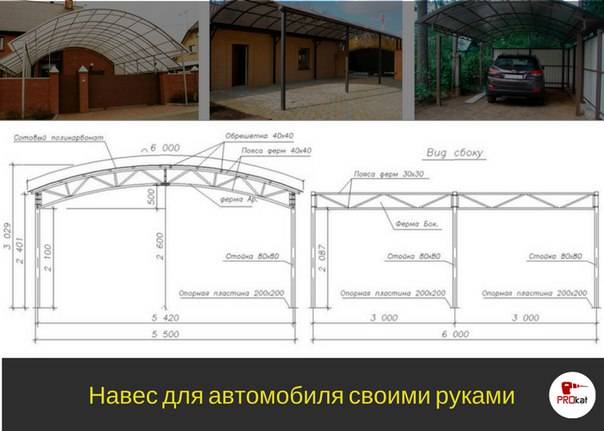

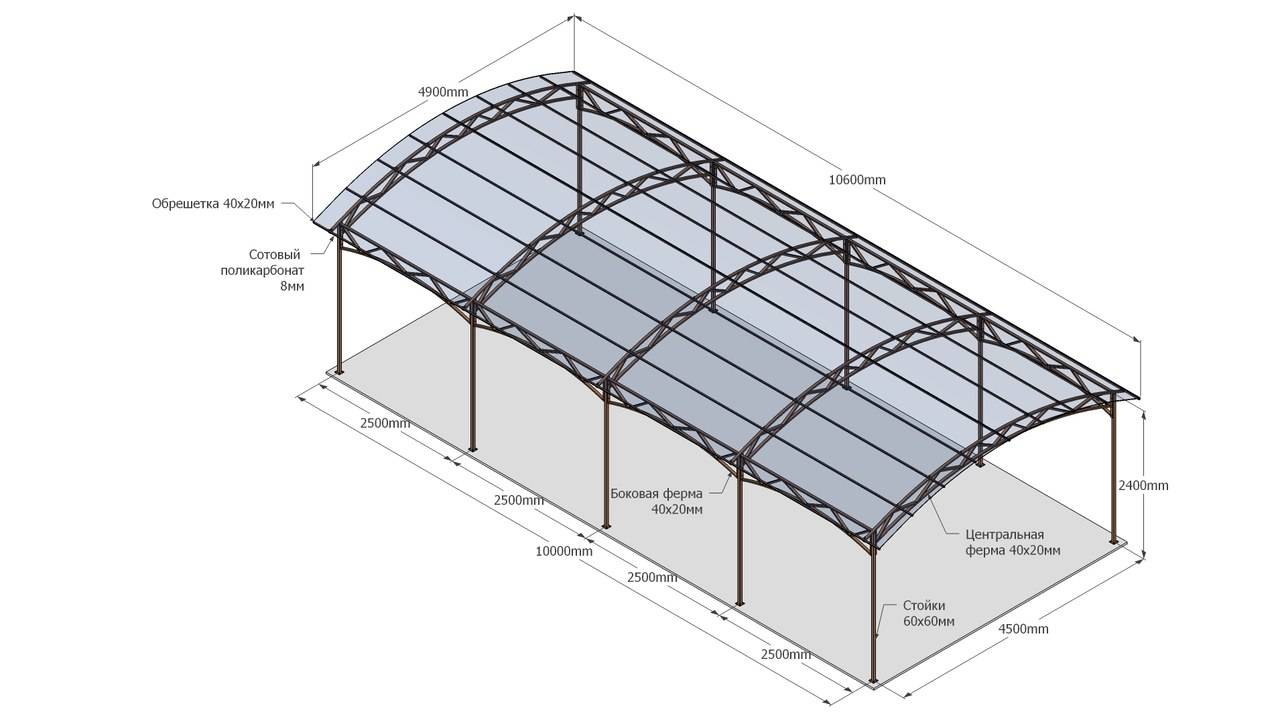

Вариант чертежа навеса из профильной трубы

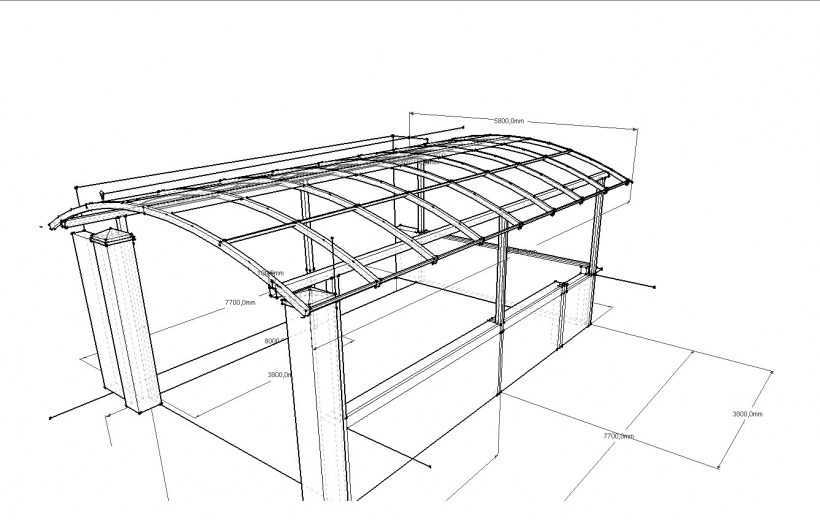

В первую очередь необходимо создать эскиз. Для примера возьмём навес, кровля которого будет сделана из поликарбоната. На эскизе необходимо отобразить внешний вид будущей конструкции и её примерные габариты. Затем необходимо сделать все замеры на месте, где будет устанавливаться сооружение и создать подробный чертёж. Навес можно соорудить как отдельностоящим, так и как пристроенным к дому.

Например, у вас имеется дом 9х6 метров, а перед ним свободное пространство 9х7 метров. В данном случае ширина навеса может быть равной ширине стены дома, т. е. 9 метров. Вылет можно сделать, например, в 6 метров. Таким образом, получается навес размером 9х6 метров.

Низкий рай оптимально сделать высотой 240 сантиметров, высокий — 350–360 сантиметров.

Простой математикой вычисляется угол наклона. В данном случае он равен 12–13 градусам.

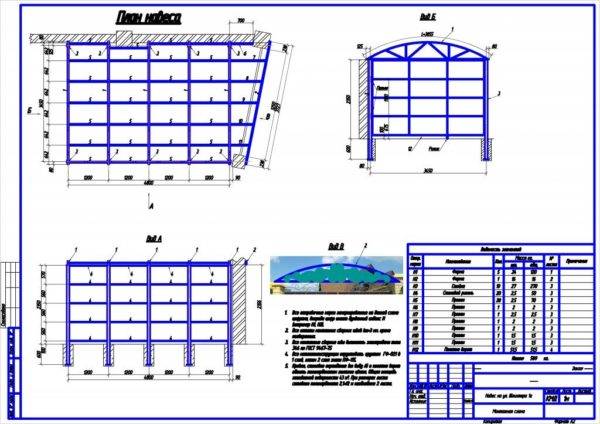

Теперь, когда все замеры сделаны, можно создавать чертёж. Стропильные фермы необходимо изобразить на отдельном чертеже.

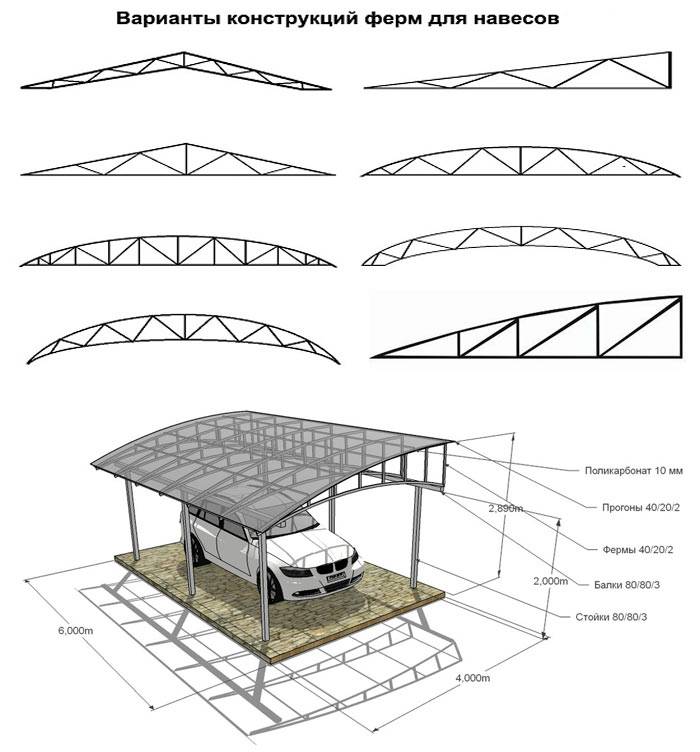

Варианты стропильных ферм

После того как все подготовительные бумажные работы сделаны, можно рассчитать необходимое количество строительных материалов. Всегда приобретайте их с запасом минимум в 5 процентов. Это необходимо на тот случай, если вам попадутся бракованные изделия или вы что-то испортите в процессе работы.

Пристроенный к дому навес своими руками (фотоотчет)

Было решено пристроить к дому навес, под которым прятать любимую технику — автомобиль и лодку. Сначала при помощи мотобура выкопали ямы глубиной 1,5 м — ниже глубины промерзания.

С мотобуром копать проще))

Вставили гильзы из гидроизоляции, каркас из прутка 10 мм с приваренными закладными, залили бетоном.

Основа под столбы

Шаг установки столбов — 2 метра.

Так выглядит залитый ряд опор под автомобильный навес

Когда бетон схватился, установили столбы и верхнюю обвязку. Они отшлифованы и обработаны защитной пропиткой. Чтобы каркас не повело, закрепляли чем было — алюминиевыми уголками. Стык стоек и обвязки усилили металлическими пластинами.

Столбы прикручены к «пяткам»

К стене дома прибили опорную доску. К ней крепили балки крыши (доска 50-200 см). Скат получился небольшой, порядка 9°, но его достаточно. В балках под размер бруса сделаны небольшие запилы — для упора, края срезаны, чтобы получился ровный свес.

Запилы на балках

К обвязке балки крепили гвоздями наискосок, по 2 шт с каждой стороны.

К стене прибита доска, к ней крепили балки

Балки на стене закреплены на U-образные металлические пластины.

Пластины, которыми крепятся к стене балки

Стропильная система собрана — балки установили с небольшим шагом — 40 см, их сделали из доски 50*200 мм.

Стропильная система односкатного навеса снизу

Сверху на стропила прикрепили ОСБ. Кровельный материал — мягкая черепица. Под него нужна сплошная обрешетка.

Уложено ОСБ на крышу

Сбоку  между стойками прибили доску: для большей жесткости и чтобы дождь меньше мочил площадку.

Боковину зашили доской — чтобы меньше дождь доставал

Уложили мягкую черепицу. Получилось — хоть танцуй.

На навесе танцевать можно

Теперь на стоянке конкуренция.

Готовый навес для машины

Виды конфигурации крыши и их преимущества

Важно уделить внимание вопросу конфигурации крыши. Навес для машины на дачу может иметь разную форму в верхней части. Вы можете возвести конструкцию с кровельной системой:

Вы можете возвести конструкцию с кровельной системой:

двускатной (или вальмовой). Классическая форма крыши, возводимой на жилых частных домах и хозяйственных постройках. Вариант обеспечивает равномерный сход осадков, устойчив к сильным порывам ветра;
односкатной. Крышу в виде одного ската возводят чаще всего при строительстве пристраиваемых навесов

Важно применять прочный кровельный материал и рассчитать нагрузку, чтобы конструкция могла выдержать вес снега;
дугообразной или арочной. При грамотном расчете проекта конструкция будет иметь высокие показатели характеристик жесткости и прочности

Возможно как пристраивание к зданию, так и возведение в виде отдельно стоящего мобильного или статичного сооружения.

Чтобы строительство навеса для авто обошлось недорого и не занимало много времени, можно выбрать вариант с односкатной крышей. Всего за один день одному человеку по силам возвести такую постройку при наличии всех необходимых материалов и инструментов.

Проектирование конструкции

Проектные работы осуществляйте по нижеследующему плану.

1. Выберите месторасположение навеса на участке, произведите там замеры.
2. Определите, какой материал (деревянный брус, профильные стальные трубы и т.п.) будете применять для каркаса, кроме этого выберите тип и толщину поликарбоната для кровли.
3. Далее непосредственно создаются чертежи и схемы навесов.

Каким образом обеспечить себя чертежами

Определив, какие материалы будете применять и, выбрав местонахождение навеса, можете начинать проектирование. Где при этом взять чертежи? Существует три способа:

• начертить их своими руками на бумаге либо в компьютерной программе;
• заказать в проектном бюро;
• найти на одном из строительных сайтов в интернете.

При этом схемы могут быть объемными и простыми (плоскими).

1. Объемный план даст наиболее достоверное представление, как будет выглядеть сооружение на самом деле. Однако чтобы создать такую схему, нужно иметь хорошие проектные навыки.
2. Плоские схемы гораздо легче рисовать либо строить в программах. Их нетрудно распечатывать на принтере и использовать в качестве рабочего чертежа.

Особенности

Навесы бывают разными. Их конструируют для разных целей, на разных участках. Многие люди предпочитают сооружать именно металлические конструкции, поскольку они отличаются высокой практичностью, износостойкостью и долгим сроком службы. Грамотно сделанный навес из металла способен прослужить много лет, не доставляя хозяевам лишних хлопот и забот.

Главный компонент современных металлических каркасов – это крыша, которая опирается на крепкую каркасную основу. Дополняется подобное сооружение качественным кровельным материалом. В качестве последнего может служить гибкая кровля, черепица и другие водонепроницаемые материалы.

В конструкции металлического навеса не последнюю роль играют и опорные столбы. В некоторых случаях вместо них устанавливают глухие стены. Навесы, сконструированные из металла, имеют множество преимуществ перед другими вариантами. Рассмотрим их.

• Конструкции из металла рассчитаны на долгий срок службы. Если навес изначально был сделан по всем правилам, то он сможет прослужить очень много лет.
• Металлические конструкции являются пожаробезопасными, не поддерживают горение. Того же нельзя сказать о навесах, сделанных из древесины.
• Навес из металла – экологически чистая и безопасная конструкция. Он не будет выделять неприятных химических запахов, не окажет на здоровье домочадцев негативное воздействие.
• Такие разновидности навесов не подвержены порче под действием негативных внешних факторов. Конечно, эти конструкции надо обрабатывать антикоррозийными составами, но они все равно оказываются в эксплуатации более практичными, нежели экземпляры, в основе которых лежат бруски и доски.
• Правильно сделанный металлический навес будет легко выдерживать большие нагрузки, не деформируясь, не теряя внешнюю привлекательность.
• Металлический навес может стать оригинальным украшением частного дома. Его можно будет задекорировать самыми разными способами.
• Из металла удастся сделать много разных модификаций навесов. Конструкции могут иметь различные формы и размеры.

Основным недостатком рассматриваемых конструкций является то, что они подвержены образованию коррозии.

Правда, если навес сделан из нержавеющей стали, к таким процедурам прибегать не придется.

Особенности размещения навесов на даче и возле дома

Перед тем как делать своими руками постройку, обязательно проведите кропотливую работу по созданию схемы. Предусмотрите удобство проезда к летнему гаражу, из чего выполнены столбы, какой кровельный материал будет использоваться. Составьте чертеж с размерами ширины, длины постройки. При желании купите готовые проекты.

Прежде чем построить автонавес, выбираем подходящее место на территории участка, выравниваем площадку, убираем препятствия. Низинный участок засыпаем песком, щебнем, обустраиваем ливневки. Стоянке тяжелого автомобиля потребуется армированная бетонная плита.

Проект, чертеж и схема

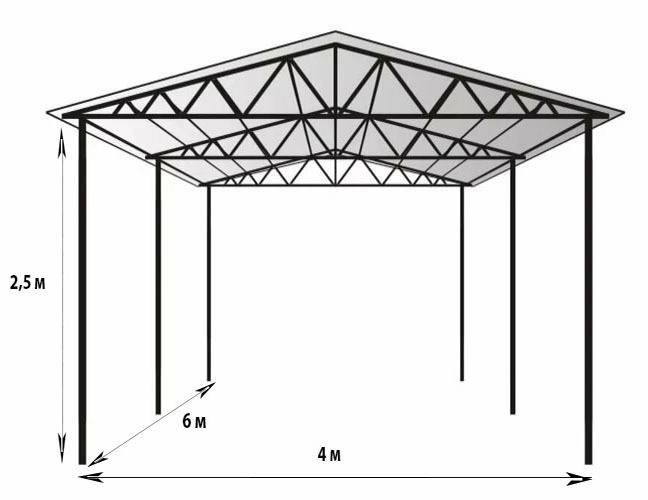

Черчение схемы для конструкции – не слишком сложный процесс. Первоначально стоит определиться с местом размещения навеса. Далее – замерить свободный участок (для этого потребуется строительный метр), записать полученные данные на листик.

Для формирования проекта потребуется обратить внимание на:

1. Во-первых, стоит определиться с габаритами и количеством автомобилей, которые планируется ставить под укрытие. После – решить, какой вид навеса подходит для конкретного случая.
2. Высоту готовой конструкции необходимо планировать с учетом дополнительного груза на крыше автомобиля или роста хозяина. Поэтому нужно дополнительно добавить 150 сантиметров. Однако слишком большая высота крыши может привести к тому, что из-за постоянного воздействия ветра повысятся нагрузки на изгиб стоек. Также под слишком высокую крышу могут попадать капли косого дождя.
3. Чтобы обеспечить большую прочность конструкции для машины, необходимо устанавливать дополнительные поперечные балки, монтируемые между несущими столбами. Предназначение таких балок – усиление конструкции и повышение устойчивости против ветра или других механических воздействий.
4. Далее необходимо определиться с шириной конструкции. Для этого потребуется измерить ширину автомобиля с открытыми дверьми с обеих сторон; к полученным показателям добавить не менее 30 сантиметров с двух сторон.

После определения размеров постройки можно начинать подготавливать материалы.

Односкатный навес: виды, особенности

Оформление загородных участков при помощи навесов является не только практичным решением, но и служит для создания уникального архитектурного ансамбля на территории. В зависимости от финансовых возможностей и особенностей территории, сооружают конструкции различных форм, размеров, материалов. Какими особенностями и преимуществами обладает навес односкатный, фото с изображением готовых построек и вариаций их применения, рассмотрим далее.

Внимание! Односкатный навес чаще всего применяется на маленьких участках, где есть возможность пристроить его к стене дома и тем самым компактно разместить не в ущерб пространству. Такие типы построек служат для парковки авто, зоны отдыха, хранения инвентаря или защиты растений

Навесы для автомобилей односкатные могут быть дополнительной сезонной пристройкой, которую используют вместо гаража, чтобы защитить средство передвижения от воздействия солнечных лучей и дождя. Их возводят своими руками с применением металлического каркаса и дешевым кровельным покрытием, благодаря чему навес для авто односкатный выходит доступным по стоимости, как и полагает быть сезонному сооружению.

Оптимальным материалом для сооружения сезонной парковки выступает профильная труба и металлические фермы с покрытием из поликарбоната. Их преимущество состоит в том, что такой односкатный навес из профильной трубы можно легко разобрать с приходом холодов и быстро смонтировать снова с наступлением тепла. Поликарбонатное покрытие в свою очередь отлично пропускает солнечный свет, блокируя ультрафиолетовые лучи, что позволяет заниматься ремонтными работами авто на свежем воздухе в условиях хорошей видимости и прохлады.

навес из поликарбоната

Важно! Навесы для отдыха предполагают использование более дорогостоящих материалов, ведь для таких конструкций большое значение имеет внешний вид и создание комфортных условий в них. Большой популярностью пользуются односкатные деревянные навесы

Они создают атмосферу уюта, использование натуральной древесины при монтаже позволяет насладиться чувством единения с природой.

деревянный односкатный навес

Важно! Монтаж навесной конструкции предполагает проведение подготовительных работ: рекомендуется разработать кровельные чертежи навесов односкатных, в которых рассчитать параметры будущей постройки, определиться с покрытием, учесть климатические факторы региона, заранее закупить материал, обработать его мастиками, запилить под определенные габариты. От этого будет зависеть надежность будущей конструкции

Деревянные навесы для отдыха используются круглогодично, поэтому при выборе материала для кровли большое внимание следует уделить его прочности, влаго-, морозоустойчивости и эстетическому виду. Замечательно смотрится деревянный навес односкатный из профнастила или металлочерепицы

навес из профнастила

Важно! Навес с односкатной крышей обладает массой преимуществ, которые, если заранее определиться с материалами и назначением, позволяют сберечь не только денежные средства, но также время на его установку, сделать территорию участка более функциональной, а благодаря фантазии обустроить комфортабельное место для отдыха

Выбираем покрытие для навеса

Если размеры и местоположение навеса определено настала пора задуматься и над материалом для его покрытия. Ведь парковочное место, это не садовая дорожка. Условия его эксплуатации будут значительно жестче, а потому и требования к покрытию выдвигаются довольно высокие.

• материал обязан выдерживать высокие механические нагрузки и быть стойким к истиранию;
• не разрушаться под действием топливно-смазочных материалов и химии, которая используется дорожниками;
• иметь хороший коэффициент сцепления с автомобильными шинами и обеспечивать установленному на тормоз автомобилю неподвижность;
• иметь красивый внешний вид, ведь речь все-таки идет не о дороге, а о вашем дачном участке.

Под большинство этих требований попадает бетон, асфальт и брусчатка. Первые два хоть и обладают хорошей прочностью и износостойкостью, но не могут похвастать излишней красотой. И если вы хоть немого заботитесь о внешнем виде своего двора, то не допустите появление безвкусного бетонного пятна и почти наверняка остановитесь именно на тротуарной плитке.

Последняя поступает в продажу двух видов:

Вибролитая. Сомнительный, чаще всего кустарного производства продукт, который получил распространение только из-за своей дешевизны.

И вибропресованная. Абсолютно непохожий по качеству продукт, который используется не только при обустройстве тротуаров и садовых дорожек, но и паркингов или даже проезжих участков дороги.

И тут важно понимать, что и зачем ты покупаешь

• Ведь плитка толщиной в 3-4 сантиметра подходит только для пешеходных зон и то с умеренным, не интенсивным использованием.
• Плитка толщиной в 60 мм — это паркингы и навесы для автомобилей. Ее же можно использовать для облагораживания общественных парков и алей.
• И наконец «кирпичи» в 80 мм толщиной не грех применить и для постройки красивой дороги.

Так вот, наш вариант под номером 2. То есть вибропрессованная плитка толщиной около 60 мм. Толще можно, тоньше нет.

Установка опорных столбов

Навес – легкая конструкция. Вид фундамента выбирается с учетом глубины промерзания почвы и близости грунтовых вод. Яму под столб копают ниже глубины промерзания, которая для каждого региона определяется условиями климата, но не меньше 0,7 метра.

На дно выкопанной ямы или траншеи под ленточный мелкозаглубленный фундамент укладывают слой гравия и песка, плотно утрамбовывают, это обеспечит подушку при пучении грунта зимой и не поведет конструкцию. При близком подходе грунтовых вод дно под основание можно устелить рубероидом.

Обратите внимание!

• Крыльцо к дому своими руками — лучшие проекты и идеи строительства (125 фото новинок)

• Барбекю из кирпича своими руками: схемы, чертежи, фото, размеры. Обзор простых и сложных конструкций на дачном участке!

• Дом с эркером — 150 фото лучших идей планировки и дизайна. Обзор всех особенностей архитектурного элемента

Расстояние между опорными столбами 1,7-2 м по длине, а по ширине навеса 3 м. Если ширина превышает три метра, для монтажа каркаса крыши используют арматурные фермы.

После установки вертикальных стоек, их бетонируют смесью цемента, песка и гравия. Цемент берут марок М 200- М 300. Сохнет бетон 2-3 дня. Между столбами делаем распорную перемычку из профиля 4х4 или 4х6 см, связывая опоры между собой. Высота от земли и верха конструкции минимум 70 см.

Навес из поликарбоната примыкающий к дому требует возведение трех стен, одну выполняет стена дома.

Как сделать навес из поликарбоната для автомобиля своими руками?

Оптимальная высота постройки из поликарбоната составляет 2,2-2,5 метра. Более высокая конструкция не защитит автомобиль ни от дождя, ни от снега.

Подготовка материалов

Для строительства навеса своими руками потребуется:

1. Несущая арка. При наличии трубогиба ее можно изготовить самостоятельно. Если же такого инструмента нет, то необходимые по размеру элементы можно заказать в строительной фирме.
2. Профильная труба для обрешетки сечением в 40х20 мм.
3. Профильная труба для прогонов сечением 60х40 или 60х60 мм.
4. Профильная труба квадратного сечения для опорных столбов сечением в 80х80 мм, 100х100 мм, 60х60 мм.
5. Щебень или цементно-песчаная смесь.
6. Пресс-шайбы.
7. Оцинкованные саморезы.
8. Анкерные болты. Они нужны будут в том случае, если конструкция устанавливается на твердое покрытие.
9. Сотовый поликарбонат толщиной в 10 мм.

Изготавливая своими руками арочный навес нужно иметь в виду, что его угол уклона должен быть более 10 градусов.

Этапы работ

В первую очередь на площадку устанавливаются опорные брусья. Расстояние между их осями должно быть равно ширине кровли минус 240 мм. Шаг между ними зависит от климатических условий. Если предполагаются большие снеговые нагрузки, то это расстояние должно быть равно 1-1,5 м.

Установка стоек своими руками:

1. Выкопать ямы глубиной в 50-150 см и диаметром не менее 150 мм.
2. В полученные отверстия установить стойки и проверить их вертикальность с помощью строительного уровня.
3. Залить столбы бетоном или засыпать битым кирпичом, гравием или щебнем и закрепить песчано-цементным раствором (1:3).
4. Примерно в течение трех суток раствор необходимо периодически поливать водой. За это время он выстоится и наберет нужную твердость.
5. По истечении трех суток стойки по периметру и по ширине крыши соединить горизонтальными балками.
6. Собрать остальную часть конструкции, в которую входит обрешетка и дугообразные профильные трубы. Для их крепления к несущим балкам следует использовать вертикальные распорки.
7. Шаг между элементами обрешетки должен быть в 70 см, расстояние между арками – до 1 метра.

Устанавливать каркас навеса можно с помощью болтовых соединений или сварки.

Монтаж листов поликарбоната

Для крепления на навес делаются заготовки, длина которых должна быть равна длине арки плюс 100-150 мм. Резать листы можно дисковыми пилами по алюминию, не снимая при этом защитную пленку. Укладывается материал пленкой наружу, так как именно она защищает от ультрафиолетовых лучей.

Порядок работ.

1. К аркам прикрепить нижние части стыковочного профиля. Расстояние между элементами должно быть равно шагу раскладки листов поликарбоната.
2. В заготовках между ребрами жесткости просверлить отверстия, диаметр которых на 2 мм должен быть больше посадочных размеров пресс-шайб.
3. С торцов листа на 50 мм снять защитную пленку и ввести соединяемые панели примерно на 20 мм в Н-образный профиль. При этом между листами необходимо оставить в 5 мм зазор.
4. В полученные отверстия вставить шайбы, вкрутить саморезы и закрепить с их помощью заготовки поликарбоната. Надеть на головки саморезов шляпки.
5. После того как будут прикреплены два листа, необходимо закрыть крышку стыковочного профиля. Для этого сверху ее следует постукивать деревянным молоточком, а снизу придерживать упором. Такая операция должна повторяться со всеми листами поликарбоната.

Края сот установленного материала можно закрыть торцевым профилем. Для надежного крепления используется клей или небольшие саморезы.

Обрезанные края поликарбоната можно закрыть специальной защитной алюминиевой лентой. Такая лента защитит материал от грязи, влаги и насекомых, а имеющаяся в ней перфорация будет способствовать выводу конденсата и препятствовать проникновению пыли. Для более лучшей защиты можно использовать не содержащий акрила герметик, намазав им места соединения ленты и карбоната.

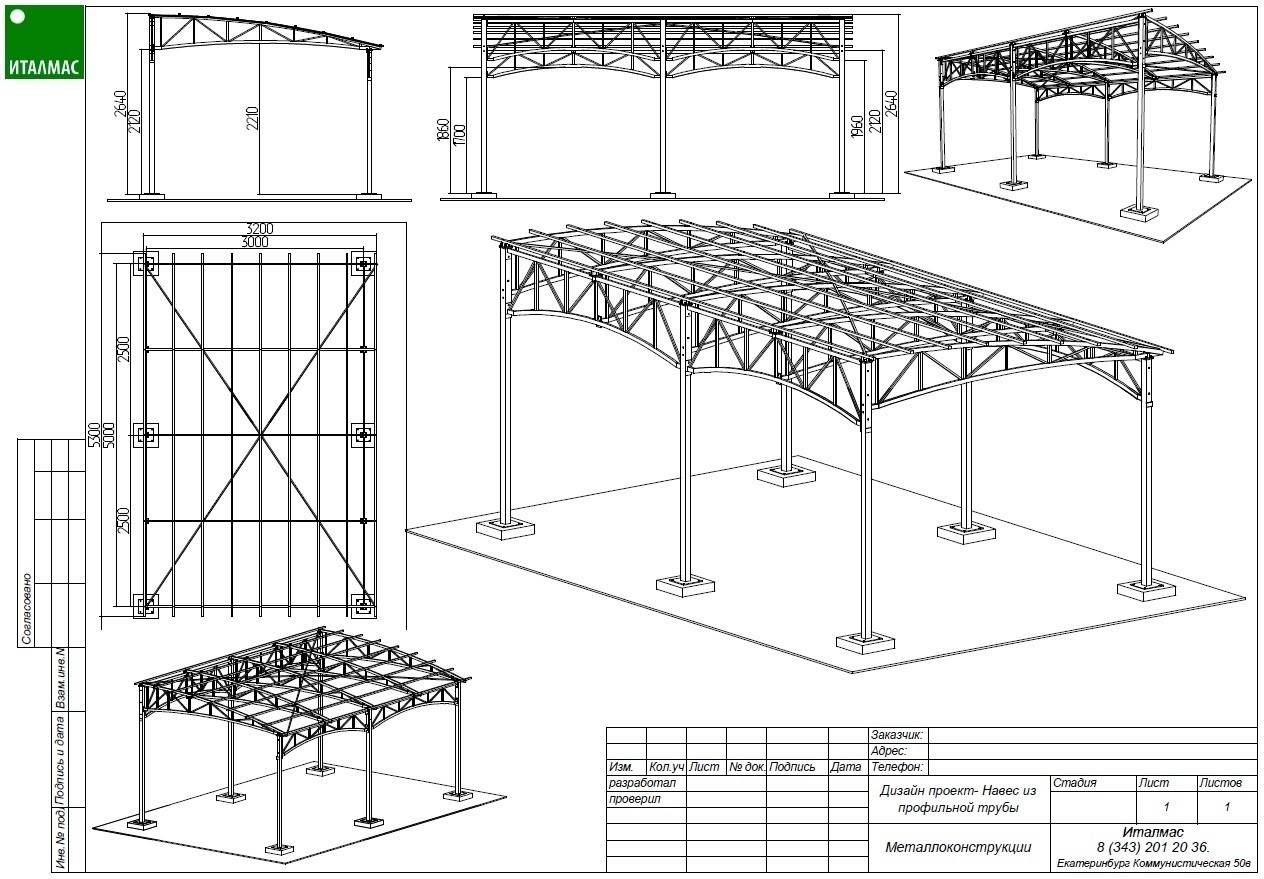

Процесс изготовления навеса из профильной трубы

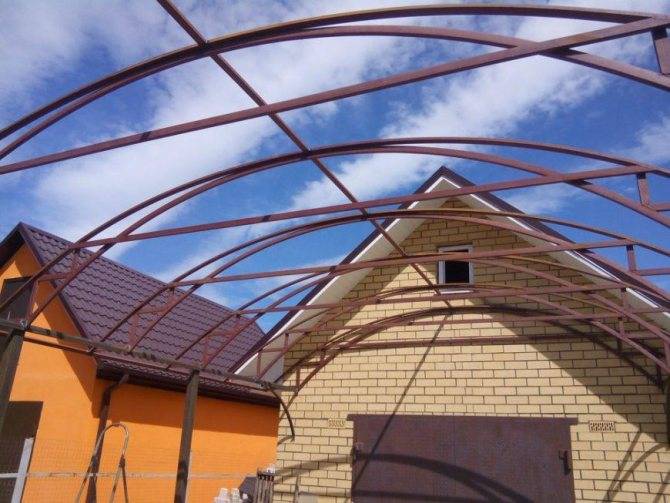

После того как определились с материалом для каркаса, нужно установить, какой использовать настил для кровли. Обычно для таких целей в качестве кровельного материала применяется поликарбонат, металлочерепицу, или профнастил.

Инструмент

Из комплекта для строения своими руками нужно подготовить:

• Лопата.
• Сварочный аппарат.
• Нож, ножовка по металлу (болгарка).
• Измерительные принадлежности (метр, отвес, рулетка).
• Шуруповерт.
• Набор ключей.
• Молоток.

Подготовка площадки и установка стоек навеса из профильной трубы

В первую очередь, нужно обратить внимание, чтобы на отведенной территории не проходили трубы, служебные коммуникации и кабельные системы. Поскольку в момент поломки этих магистралей, навес придется демонтировать, убирать покрытие, а потом всю работу делать своими руками заново

Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют

Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия

Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют. Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия.

Затем установить точки под опоры, для этого по чертежу делают разметку, вбивают колышки и перепроверяют размер по диагонали (он должен быть одинаковым).

Причем расстояние между стойками навеса желательно делать с наименьшим расходованием профильного материала. Учитывая, что такие заготовки выпускается производителями длиной 600 см, соответственно ширина прогона должна составлять два, три или шесть метров, то есть разрезание заготовки должно быть без остатка.

Выкапывают или бурят ямки глубиной не менее одного метра и в них поочередно устанавливают и заливают опоры. Стойки при установке навеса рекомендуется чуть приподнять и опустить, чтобы внутрь полости попал раствор, или сделать закладные площадки, показанные на рисунке ниже.

Выставлять их нужно строго по отвесу вертикально. Установив стойки, следует еще раз сверить между собой зрительно, чтобы они были на одной линии и, убедившись в правильной установке, оставить до полного застывания раствора (2-3 дня).

Установка опор

Пошаговая инструкция по изготовлению навеса своими руками

Подготовительные работы по сборке конструкции легче производить на земле, так как проще поднять краном собранный каркас, чем выставлять каждую перемычку при монтаже наверху.

Поэтапная сборка конструкции из проф трубы:

• Нарезать заготовки в размер соответственно чертежа.
• Соединить сваркой в каркас боковые фермы.
• Приварить фронтальные профили навеса.
• Затем монтируются раскосы.

Все трубы конструкции обрабатываются препаратом против коррозии и красятся в выбранный цвет. Заключительным этапом при изготовлении каркаса своими руками будет поднятие всей конструкции краном и фиксация ее на опорных стойках посредством сварки.

В случае повреждения лакокрасочного покрытия деталей фермы, нужно аккуратно восстановить его. Если нет сварочного аппарата, сборку навеса из профильных труб делают болтовым соединением.

Все отверстия после сверления следует также обработать антикоррозийным лаком. Можно применить еще один метод крепления – это краб-системы, но его используют для небольших навесов, если сечение профиля не превышает 20 мм.

Основной минус у таких хомутов – они не дают возможности составлять фигурные решетки для ферм и кровельного покрытия: все детали должны сходиться под 90 градусов. Применяются такие крепления еще и для каркаса из пластиковых  труб.

Если нет крана, то можно изготовить конструкцию и наверху:

1. На опорах фиксировать горизонтальные направляющие для крепления будущей обрешетки.
2. Затем выставить параллельно проф трубы на расстоянии 350-450 мм.
3. Соединить перемычки с несущими балками навеса сваркой или саморезами.
4. Покрыть настилом из кровельного материала.

При монтаже крыши многое зависит от вида материала. Если в качестве настила используется профнастил, то его нужно укладывать в крайний желоб, соответственно, расход саморезов для крепления кровли будет меньше.

Если же покрытие из поликарбоната, который устанавливается внахлест и имеет меньшую жесткость – то и использование крепежных элементов больше.  Для крепления кровли у навеса из профильных труб применяются саморезы с пресс шайбами.

Все металлические изделия навеса после сварки шлифуются и обрабатываются антикоррозийным составом, а затем красятся.

Навес для гаража
