Обвязка фундамента на винтовых сваях

Содержание статьи

Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.

Выбираем материал для обвязки

Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.

Варианты изготовления обвязки:

Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.

Что нужно сделать при заливке фундамента?

Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента, сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.

Подготовительные работы

Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.

Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится

При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь.

Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.

Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.

Монтаж нижней обвязки

Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.

К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.

Обвязка каркасного дома является связующим элементом здания на столбчатом либо свайном фундаменте. Роль нижней обвязки заключается в обеспечении соединения частей конструкции фундамента между собой, а также крепления основания и стен. Верхняя обвязка объединяет в одно целое стены и перегородки здания, а также равномерно распределяет нагрузку от крыши.

Бетонный ростверк

Бетонный ростверк, подготовка опалубки.

Для фундамента СВФ многоэтажного кирпичного или пенобетонного коттеджа оптимальным вариантом является монолитный ростверк. Это обеспечит максимальную жесткость конструкции без дополнительных затрат, обеспечит необходимый размер опорной плоскости для любых стеновых материалов. Технология бетонирования ростверка имеет вид:

опалубка – нижняя палуба опирается на колышки с поперечинами, боковые щиты крепятся к ней, стягиваются шпильками или деревянными перемычками, внутренняя поверхность обычно обшивается пленкой или рубероидом;
армирование – стандартная схема из двух горизонтальных поясов с учетом 1,5 – 3 см защитного слоя с 2 – 3 прутками рифленой арматуры в каждом из них, связанных хомутами или вертикальными и горизонтальными перемычками;
бетонирование – заполнение всей опалубки за один прием, уплотнение глубинным вибратором или ручное штыкование прутком арматуры;
гидроизоляция – рулонная, обмазочная, пенетрирующими составами либо комбинированная несколькими способами.

Ветровые нагрузки одинаково воздействуют на свайные поля с любым ростверком. Поэтому может потребоваться дополнительное усиление нижним каркасом жесткости при значительной высоте ростверка над грунтом. На склонах применяют стандартные способы усиления конструкции связями, распоры в этом случае не нужны.

Для монолитного висячего ростверка продухи вентиляции не нужны, если его подошва отстоит от земли на расстояние больше 60 см. В этом случае их изготавливают в забирке. Если ростверк подземный или наземный, вентиляционные окна общей площадью 1/400 от поверхности цоколя оставляют внутри опалубки. Для их изготовления достаточно пропустить сквозь боковые щиты опалубки стальные или полимерные трубы.

Арматура на углах запускается на соседнюю сторону (изгиб под прямым углом) на 40 – 60 см, нахлест на прямых участках составляет 40 диаметров. Стыковка стержней на углах, в местах сопряжения стен запрещена. Для связки свай с ростверком в трубах прожигаются отверстия, в которые пропускается арматура на уровне поясов. Ее необходимо связать с продольными стержнями.

Примерная схема устройства железобетонного ростверка на винтовых сваях

На схеме выше цифрами обозначены:

Арматурный каркас «ленты».
Железобетонный монолитный ростверк.
выступающая над поверхностью земли часть винтовой сваи.
Уровень грунта.
Внутреннее армирование сваи, залитое бетоном.
Лопасть сваи, опирающаяся на несущий слой грунта.

Если же сваи заглубляются в грунт на 2,5 и более метра, то сначала в них засыпается песок и, по возможности, трамбуется. Затем для создания жесткой основы для арматуры, туда же укладывается с трамбовкой щебень некрупной фракции (до 20 мм). Только после этого в сваи вставляется сварная или увязанная конструкция из трех-четырех арматурных прутов длиной в 1200÷1500 мм. После укладки концы этих прутов должны выступать вверх в опалубку с таким расчетом, чтобы их можно было увязать с верхним поясом армирующего каркаса ленты.

В некоторых случаях арматурные пруты могут быть приварены непосредственно к внешней стороне стенок свай — этот вариант возможен, если сваи поднимаются над поверхностью грунта не более, чем на 300÷350 мм. Но внутреннее армирование все же будет качественнее.

Когда арматурная конструкция будет смонтирована, противоположные стенки короба опалубки необходимо скрепить между собой перемычками, придав ему жесткость.

Особенности технологии монтажа различных видов опорных столбов

Принципы строительства свайного фундамента изложены в СНиП 2.02.03-85 и СП 24.13330.2011. Каждая технология отличается способом устройства, а также видами силовых элементов.

Работы по закладке фундамента для всех типов свай начинаются с уборки площадки от строительного и другого мусора, выгрузки материалов, подготовки технического оснащения, а также разметки поля в соответствии с планом.

Буронабивные

Сваи изготавливают на строительном участке. Алгоритм технологических операций:

В обозначенных местах обустраивают шурфы на проектную глубину.
Дно скважины засыпают слоем песка и трамбуют материал, чтобы получить высоту не менее 20 см.
По технологии без применения обсадных труб стенки скважины укрепляют для защиты от разрушения глинистым раствором. В большинстве случаев используют инвентарные трубы, которые в частном домостроении можно заменить листовым рубероидом.
Заготавливают арматурный каркас и помещают его внутрь скважины.
Заливают конструкцию раствором, оставляя выступы продольной арматуры над поверхностью.
После затвердевания выравниванию опоры на одном уровне.

Винтовые

Установку винтовых изделий можно проводить вручную или использовать редукторные установки для монтажа. Технологические процессы закладки фундамента на размеченном поле:

вкручивание стержней на глубину, когда лопасти будут погружены в несущий пласт;
выравнивание выступающих частей свай на одном уровне по горизонтали;
бетонирование полости труб для предотвращения окисления металла внутри опорных элементов;
наваривание оголовков;
зачистка сварных швов и покрытие гидрофобным составом.

Монтаж железобетонных винтовых свай проводится с применением спецтехники, поскольку конструктивные элементы имеют значительный вес и вручную практически невозможно обеспечить соосность столба.

Установка железобетонных опор буровым способом

Потребность в предварительном бурении скважин под забивные сваи возникает в таких случаях:

Мощности молотов для забивания недостаточно, чтобы самостоятельно преодолеть сопротивление грунта.
Строительство ведется на высокоплотных, вечномерзлых или, наоборот, сильно переувлажненных почвах.
Сваи необходимо ввести в грунт под определенным углом.

Последовательность технологических этапов закладки свай:

лидерное бурение шурфов;
уборка выработанной земли;
погружение железобетонных столбов;
выравнивание выступающих над поверхностью конструкций на одном уровне.

Забивные

Для монтажа забивных опор используют специальную технику с закрепленным дизель-молотом. Алгоритм земляных работ:

На забивных столбах делают отметки с шагом в 1 м.
С помощью стропов поднимают изделие в вертикальное положение и фиксируют над проектной точкой.
Удары дизель-молота производятся с постепенным наращиванием силы. Высота рабочего хода – не более 0,5 м.
Чтобы удостовериться в достижении несущего пласта, после погружения сваи на проектную глубину делают 10 последних ударов. Если при этом свая остается на месте, то монтаж силового элемента считают завершенным.

Усиление СФ

Необходимость в усилении конструкции может быть вызвана ошибками при проектировании и строительстве, изменениями гидрогеологических условий, появлением дополнительных нагрузок на фундамент.

Этапы реконструкции:

проектирование и расчет нового фундамента;
доставка материалов на площадку;
подъем дома на домкратах;
демонтаж старой силовой конструкции;
разметка свайного поля;
монтаж новых опор;
обвязка свай;
возвращение дома на исходное положение.

Варианты обвязки

Обвязка свай брусом

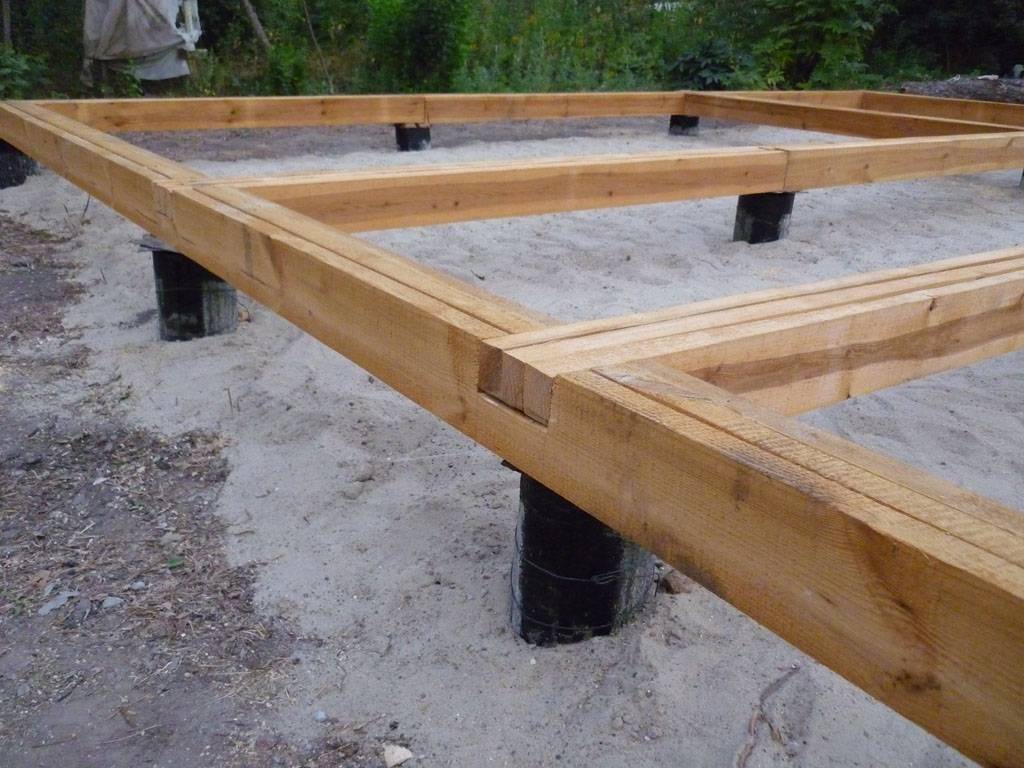

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
На сваи монтируют оголовки.
Выполняют гидроизоляцию материала.
На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.
На фотографии прекрасно видно гидроизоляцию оголовка от обвязки, а также лежень.
Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
Балки приваривают друг к другу и к оголовкам свай.

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

Столбы свай выставляют на один уровень.
Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.
Готовая деревянная опалубка на бетонных сваях.
Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
Металлический каркас приваривают к сваям и заливают опалубку бетоном.

Закажите фундамент на забивных железобетонных сваях с обвязкой швеллером

Обвязка фундамента швеллером — это гарантия надежности и прочности фундамента под любой дом. Фундамент на забивных ж/б сваях является одним из наиболее универсальных и надежных видов фундамента, активно используемых в современном строительстве. Технология обвязки фундамента швеллером делает возможным строительство зданий даже на неустойчивых и подвижных грунтах. ЖБ сваи широко применяются не только на этапе создания непосредственно фундамента, при необходимости возможно укрепление фундамента с помощью забивных свай и обвязки фундамента швеллером. Наша компания готова предоставить услуги по возведению свайных фундаментов с обвязкой швеллером под ключ.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании свайно-винтового фундамента.

Работы ведутся поэтапно, последовательность действий имеет строго определенную очередность:

Подготовка

Свайно-винтовой фундамент имеет важную особенность — он может быть создан на неровном рельефе, не требующем предварительного выравнивания (планировки).

Возможно строительство на склонах или в складках, что позволяет эффективно использовать неудобные с точки зрения традиционного строительства участки. Поэтому подготовительные работы можно свести к очистке участка от растений, посторонних мешающих предметов.

Произвести разметку,все точки установки свай отметить колышками. Затем на местах установки делаются небольшие (до 30 см) углубления, которые облегчают вход лопастей в грунт.

Плодородный слой почвы создает заметное сопротивление из-за обилия корней, стеблей растений и прочих препятствий, поэтому его лучше удалить.

Погружение свай

Установка винтовых свай производится либо вручную, либо механическим способом. Ручной монтаж возможен при наличии относительно мягкого грунта без техногенных включений или скальных обломков.

Диаметр стволов, доступный для ручного погружения, ограничен 87 мм.

Наиболее распространенные сваи диаметром 108 мм часто оказываются слишком трудны из-за высокого сопротивления грунта.

Машинный способ позволяет получить качественный монтаж винтовых свай, с соблюдением определенного угла, усилия завинчивания и глубины.

Мощность строительной техники позволяет свободно работать со сваями до 159 мм диаметром, чего вполне достаточно для строительства частного дома довольно большого размера.

Погружение свай производится на заранее заданную глубину. Обычно она определяется уровнем залегания плотных слоев, или сила сопротивления грунта превышает допустимое для данного ствола усилие, срывающее технологическое отверстие.

Свая, достигшая нужной величины сцепления с грунтом, вращается с большим усилием или вовсе прекращает это делать.

Пытаться продолжать вращение нельзя — сварка может не выдержать, лопасти оторвутся и свая станет неспособной к выполнению своих функций.

ОБРАТИТЕ ВНИМАНИЕ! При установке винтовых свай запрещается делать реверс — пытаться выкрутить ствол обратно. Это ослабляет сцепление лопастей с грунтом и исключает возможность повторного погружения в этом месте

Обвязка

После установки всех свай выполняется подрезка. Это процедура, позволяющая подогнать высоту торчащих из грунта стволов к единому уровню, образовать из них ровную горизонтальную плоскость.

Устанавливают лазерный уровень с функцией построения плоскостей на необходимой высоте и отрезают лишние участки труб.

После подрезки внутренние полости свай заполняют бетоном, повышая их прочность.

Затем производят монтаж обвязки (ростверка) — пояса, соединяющего все сваи в единую систему и одновременно служащего опорным элементом для стен дома. Обрезанные верхушки накрываются оголовками с горизонтальными площадками, на которые устанавливаются металлические или деревянные балки.

Для фиксации на площадках имеются технологические отверстия под болтовые соединения.

ВАЖНО! Иногда обвязка и ростверк представляют собой разные элементы. Обвязка выполняется ниже уровня монтажа ростверка и соединяет между собой все сваи, образуя систему наподобие решетки. Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов

Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов.

Брус или доска – что лучше?

Поговорим о том, какой материал лучше использовать для создания деревянной обвязки винтового фундамента. Строительные нормативы допускают использование цельного деревянного бруса (150х150, 150х200 200х200) или бруса, сшитого из несколько досок (50х200). Наборной брус качественно заменяет брус цельный и по некоторым характеристикам даже превосходит его. Три доски, сшитые вместе, заменяют брус сечением 150х200, при этом четыре доски аналогичны брусу 200х200.

Брус, одна сторона которого равна 200 мм, укладывается на оголовки меньшей стороной. Высота обвязки при этом получается равной 200 мм.

Цельный брус является сравнительно тяжелым строительным материалом и в условиях ограниченного количества рабочих рук переносить его с места на место (даже в условиях небольшой строительной площадки) будет весьма затруднительно. К тому же, цельный брус плохо сопротивляется изгибу (хуже, во всяком случае, чем доски, поставленные на ребро), что делает его использование менее практичным.

Доски, в отличие от бруса, перед установкой на сваи необходимо прочно соединить между собой. А это – дополнительные расходы, и в этом, пожалуй, заключается их основной недостаток.

Доски сколачиваются между собой гвоздями в два ряда с шагом 20 см. На каждом оголовке крепятся не одним глухарем, а четырьмя.

Что касается длины гвоздей: для составного бруса из трех досок (50х200) достаточно гвоздей длиной 90 – 120 мм. Они пробиваются с двух сторон в шахматном порядке. Расстояние между гвоздями – 20…45 см. Если брус составляется из четырех досок, вначале сбиваются вместе 3 доски, потом к ним крепится четвертая (такими же точно гвоздями).

Теперь поговорим о “глухарях”, упомянутых в цитате. “Глухарь” – это крепежный элемент – саморез, шляпка которого изготовлена в виде шестигранника (под гаечный ключ или гайковерт).

С помощью “глухаря” брус крепится к оголовку сваи (глухарь ввинчивается снизу).

Диаметр глухаря для крепления обвязочного бруса – 8…10 мм, его длина – 100…150 мм.

Чтобы брус или составные балки не раскололись во время завинчивания глухарей, в древесине необходимо предварительно просверлить отверстие.

Определить диаметр сверла поможет небольшая таблица.

Диаметр резьбы, мм	6	8	10
Диамер сверла, мм	4,5	6,5	8

Винтовые сваи

Основой такого фундамента являются опоры из металлических трубных заготовок с поверхностью, покрытой защитным антикоррозийным составом.

К нижнему, предварительно заостренному концу такой трубы привариваются винтовые лопасти, обеспечивающие возможность вворачивания (вкручивания) её в землю. Указанный способ монтажа свай примечателен тем, что при вворачивании трубных опор грунт под фундаментом не разрушается, а лишь частично уплотняется, что не снижает его несущей способности.

Различные виды фундаментных винтовых опор отличаются по следующим параметрам:

диаметром трубного основания, зависящего от предполагаемой нагрузки на фундамент;
длинной, шагом и шириной винтовых частей свай, выбор которых зависит от качества и характеристик грунта в месте застройки;
наличием на вворачиваемых в грунт частях полноценных лопастей или имитирующей их винтовой нарезки.

Повышенные размеры лопастей выбираются в случае влажных и рыхлых грунтов.

Сваи с имитацией винтовой нарезки востребованы в северных регионах страны, где нежелательно разрушение слоёв вечной мерзлоты.

Вид и форма винтовой сваи зависит от конкретной фирмы-производителя.

Расчет и проектирование свайно-винтового фундамента

Что необходимо сделать прежде, чем приступать к проектированию?

Определить тип почвы и ее особенности. От этого будет зависеть выбор свай, их технические характеристики и качество будущего фундамента.
Определить уровень промерзания почвы. От этого зависит глубина завинчивания и, следовательно, длина свайных столбов.
Определить уровень грунтовых вод и его колебания в зависимости от поры года.
Определить несущую способность свайных столбов и вес будущего здания с учетом выпадающих осадков (снега на крыше в зимний период), и прочих нагрузок – мебели, жильцов, количества этажей и пр.

Исходя из всего вышеперечисленного, рассчитывается количество свай, их параметры, виды и характеристики. Затем определяется место расположения свай исходя из планировки дома, глубина вкручивания и места для размещения опор.

Технология монтажа

Этап 1. Закручивание свайных столбов.

Проводится вручную или с применением спецтехники. Для монтажа вручную используют специальный рычаг, с помощью которого несколько человек ввинчивают столбы в землю. В некоторых случаях на месте установки делается неглубокая лунка, около 15 см глубиной, но это делать не рекомендуется, так как свая, которая устанавливается в неподготовленный таким образом грунт, гораздо надежнее и крепче зафиксирована.

Этап 2. Выравнивание и подрезка.

После того, как все столбы установлены, их необходимо подрезать, чтобы выровнять. Для проверки уровня пользуются нивелиром.

Этап 3. Бетонирование.

Внутреннее пространство сваи заполняют цементным раствором. Если планируется делать бетонированный ростверк, то сваи предварительно армируются.

Этап 4. Монтаж ростверка.

После бетонирования сваи скрепляются металлическим или деревянным брусом. В случае устройства ленточного ростверка, предварительно устанавливается опалубка и проводится армирование.

Преимущества винтовых свай

В отношении веса каркасных домов железобетонные винтовые сваи обладают избыточной несущей способностью, поэтому нецелесообразно переплачивать за дорогие конструктивные элементы и аренду оборудования для их вкручивания. Металлические винтовые сваи намного проще в монтаже и способны удерживать вес каркасного сооружения.

Положительные характеристики винтовых свай, которые обуславливают их широкое применение для строительства каркасных домов:

Дешевизна.
Простой монтаж.
Быстрое возведение.
Разнообразие моделей.
Достаточная несущая способность.
Ремонтопригодность.
Возможность строительства на склонах.

Какие выбрать?

В зависимости от геологических условий и особенностей проектной конструкции выбирают модель винтовых свай. Определяющие характеристики опорных элементов:

ширина лопасти;
диаметр столба;
длина трубы;
тип наконечника;
толщина металла.

Для каркасных домов с несущей нагрузкой 5–9 т используют винтовые сваи диаметром 108 мм и толщиной трубы 4-5 мм. Вес построек в несколько этажей может достигать 14 т, тогда выбирают стержни с размером сечения – 133 мм. В большинстве случаев подходят сваи со стандартным размером лопастей – 250–300 мм.

Как рассчитать?

На какую глубину закручивать винтовые сваи? Минимальная глубина закладывания свай рассчитывается исходя из уровня промерзания почвы. При этом наконечник опоры должен упираться в твердый несущий пласт. Для этого на этапе геологических исследований анализируют состав почвы и высоту слоев.

Например, в преобладающей части московского региона глубина промерзания грунта равна 1,5 м, тогда как в северных – этот показатель составляет 2,4 м. Это значение принимается за глубину фундамента.

Высота свай рассчитывается исходя из таких показателей, как:

высота снежного покрова зимой;
температурный режим в помещении;
уровень подземных источников;
вероятность подтопления;
тип рельефа на участке.

Минимальна высота свай – 20 см, но на практике этот показатель редко опускают ниже 30 см. уровень цоколя подбирают индивидуально в зависимости от исходных условий.

Определяясь с моделью силового элемента, выбирают сваи с запасом по длине минимум в 0,5 м, чтобы было удобно выровнять высоту фундамента по горизонтали. Чаще всего для строительства каркасных домов используют стандартный типоразмер опор – 108х300х2500 мм.

Как рассчитать расстояние между сваями? Шаг между ближайшими силовыми элементами рассчитывают, основываясь на потребности в опорах. Сваи обязательно устанавливают в местах, где сооружение оказывает максимальную нагрузку на почву: под углами и точками пересечения несущих стен.

Если расстояние между столбами превышает 3 м, то посередине устанавливают промежуточные опоры. Рекомендованный шаг для винтовых свай – 1,5–2,5 м.

Укладка и крепление нижней обвязки

Когда вы устанавливаете нижнюю обвязку на цоколь, то следует ее помещать на заранее заложенный слой гидроизоляции

Для создания основной инструкции действий при выполнении обвязки, мы рассмотрели большое количество рекомендуемых фото, видео и специализированной литературы. Итак, технология включает в себя несколько этапов работы. В первую очередь следует проверить свайный фундамент на предмет ровности установки всех элементов. Если вы увидели любой изъян, то исправить сваи можно либо срезанием лишнего, либо наоборот наращиванием.

Когда вы устанавливаете нижнюю обвязку на цоколь, то следует ее помещать на заранее заложенный слой гидроизоляции. Именно по этой причине в большинстве фото и схемах между двумя элементами конструкции имеется рубероид или другой влагостойкий материал. Чтоб усилить фиксацию элементов необходимо поверхность смазать битумной мастикой.

Следующим этапом будет подготовка материалов для обшивки

Здесь, важно не забывать, что дерево должно иметь оптимальный показатель влаги, поэтому при покупке обращайте внимание на фото этикетки, где указывает процент его просушки. Если вы купили бревна намного раньше начала строительства, то их нужно хранить в закрытом пространстве, чтоб уберечь от атмосферных осадков и солнечных лучей

На сегодняшний день в строительстве существует два способа соединить смежные брусья:

Метод соединения в полдерева;
Способ стыковки в полулапу.

Для выполнения таких работ профессионалы советуют использовать рубанок, позволяющий делать идеально ровные срезы древесины. Приобрести необходимый инструмент без труда можно в любом ближайшем супермаркете или же специализированном магазине.

Финальные этапы обвязки

Для повышения надежности можно еще брусья соединить между собой специальными металлическими уголками или скобами

Когда закончатся все строительные работы необходимо проверить точность углов и горизонтальность обвязки. Далее следует крепко монтировать все детали к фундаменту. Для повышения надежности можно еще брусья соединить между собой специальными металлическими уголками или скобами. Закрепить балки можно несколькими способами:

С помощью анкеров, которые устанавливаются в столбы;
Гвоздями или шурупами, которые забивают или вкручивают в пробки из дерева;
Специальными клиньевыми болтами, которые усиливают надежность крепежей.

Кстати, все стыки в устройстве нижней обвязки обязательно должны иметь точки опоры под собой. Если где-то появляется дефект, то исправить это можно наращиванием или срезом. Очень часто для усиления обвязочной системы каркасного здания выполняют укладку брусов в два ряда. Вот мы и ознакомились с особенностями нижней обвязки. Стоит учесть, что если вы устанавливаете свайный фундамент, то без нее вам не обойтись.

Метод связки профилированной трубой

Профилированная труба имеет строение, схожее со швеллером, но по степени прочности она ему сильно уступает.

Это происходит из-за менее прочного металла, применяемого для изготовления профильной трубы, меньшей толщины стенок и прочих особенностей материала. Для достижения максимальной прочности угловые соединения производятся внахлест или внакладку.

Как вариант, производится подрезка концов под 45°, сварка с последующим укреплением стыка косым уголком на болтовые соединения.

Порядок действий:

Подрезка свай, установка оголовков.
Укладка балок по внешнему периметру, соединение углов.
Укладка внутренних балок, сварка с внешними элементами.
Обвязка остальных опор для получения максимальной жесткости.
Нанесение слоя защитного антикоррозийного покрытия.

ВАЖНО! По возможности, все соединения усиливаются металлическими «косынками», установленными на болтовые соединения

Тепло- и гидроизоляция при закрытии цоколя

Все разновидности отделки цоколя предполагают обустройство тепло- и гидроизоляционного слоя, который сверху обкладывают асбестоцементными плитами, декоративными термопанелями, монтирующимися на обрешетку из досок либо шиферную плиту, или кирпичами. У всех этих материалов есть свои плюсы и минусы:

Асбестоцементные плиты выглядят не очень привлекательно и отличаются повышенной хрупкостью, однако стоят недорого.Асбестоцементные плиты
Декоративные панели, цементно-песчаная или клинкерная плитка устойчивы к атмосферным воздействиям, а некоторые их виды даже легко выдерживают повышенную влажность. Однако для их укладки необходима идеально гладкая и ровная поверхность, поэтому по периметру основание придется обложить листовым материалом, к примеру, асбестоцементом.Клинкерная плитка
Кирпичную укладку или заливку бетоном целесообразно использовать только при высоте надземной части основания не менее 30-40 см, что позволяет оборудовать настоящий цокольный этаж.Оформление цоколя декоративным кирпичом.

Обвязка и закрытие винтовых свай – очень важный этап строительства дома, от которого зависит, как скоро ему понадобится капитальный ремонт.

Обвязка фундамента на винтовых сваях: рекомендации по обвязке швеллером и пошаговые инструкции по обвязке брусом
