Односкатная крыша для гаража своими руками

Стропильная система

Несомненным преимуществом гаража с односкатной кровлей является стропильная система. Она настолько проста, что все ее элементы можно сосчитать на пальцах рук. Для ее сооружения необходимо подготовить древесину хвойных пород. Она должна быть обработана антисептиками, которые значительно повышают пожаробезопасность сооружения в целом.

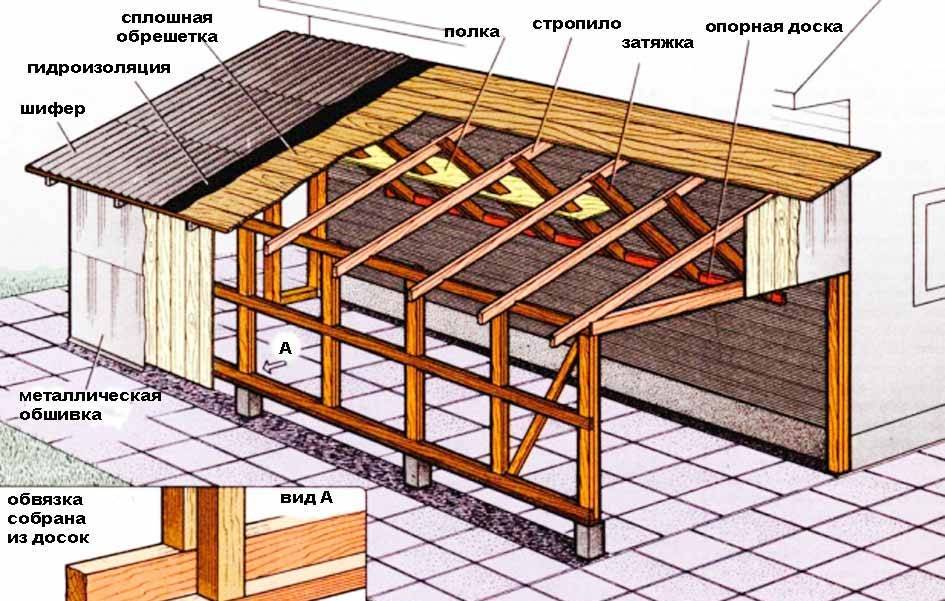

Стропильная система для односкатной не осложненной кровли состоит из:

опорной доски,
стропила,
затяжки,
полки,
обрешетки,
гидроизоляции
кровельного материала.

Многие спрашивают, как построить мауэрлат. Это прочный брус 15 х 15 см, который является опорой для всей кровли. Другими словами, это фундамент. Устанавливают его на боковые стены, на которых и должны быть расположены скаты. Мауэрлат распределяет вес односкатной крыши гаража, передавая его на несущие перегородки. При помощи болтов осуществляют крепление.

Стропильные ноги — это брусья 15 х 15 см. В крыше на гараже они висячие, опираются только на мауэрлат. Их длина должны быть больше длины гаража на 0,5 м. Таким образом формируют свес крыши, который предотвращает проникновение влаги во внутренне пространство. Расстояние между стропилами составляет 60-120 см.

Расстояние, на которое окончание стропил выступает за периметр сооружения, является свесом. Если для его сооружения не хватает длины стропильных ног, то их удлиняют кобылками.

Устройство односкатной крыши имеет треугольную часть стены, которая ограничена карнизом и скатом крыши. Зачастую его сооружают до сооружения кровли.

В качестве основы для кровельного материала выступает обрешетка. Существует решетчатая и сплошная обрешетка. Сплошную изготавливают из древесины, фанеры. На нее укладывают рулонные, мягкие кровельные материалы. Решетчатую сооружают из досок. На нее укладывают шифер, профнастил, металлочерепицу.

Разновидности крыш пристроек

Перед тем как перейти к разбору кровельных конструкций, которые сегодня используют для сооружения крыш пристроек, необходимо обозначить основные их элементы. Не будем вдаваться сильно в особенности каждого элемента, на фото ниже они четко обозначены, просто отметим основные из них, которые в конструкции кровли присутствуют в обязательном порядке. Это:

стропила, несущие основную нагрузку крыши о формирующие ее скаты:
мауэрлат, равномерно распределяющий нагрузки от стропильных ног на стены здания;
коньковый прогон, который формирует конек крыши и удерживает на себе верхние концы стропил.

Сразу отметим, что в срубе функции мауэрлата выполняет верхний венец постройки, в каркасном доме верхняя обвязка. Что касается конькового прогона, то его устанавливают в системе наслонных стропил.

Элементы кровельной конструкции Источник poclevkin.ru

Итак, с элементами крыши разобрались, переходим к их разновидностям.

Начнем с того, что крыша над пристройкой к дому выбирается по двум критериям:

В зависимости от конструкции стропильной системы основного дома, к которому пристройка пристраивается.
Как расположена пристройка относительно дома.

Что касается места расположения, то пристройку обычно возводят с фасада здания или с одного из его боков.

Теперь, что касается форм кровельной конструкции пристраиваемого помещения.

Односкатная крыша

Этот тип крыши является среди загородных застройщиков самым популярным, потому что эта конструкция самая простая и самая дешевая. Но необходимо отметить, что односкатные кровли представлены в разных вариациях.

Первый вариант показан на фото ниже. Здесь отчетливо видно, что это просто стропильные ноги, одним концом упирающиеся в стену пристраиваемого помещения. Второй конец может быть закреплен к стене основного дома или под них монтируют стойки, которые сами упираются в балки перекрытия.

Односкатная крыша пристройки Источник starer.ru

Особенность этой конструкции – формирование холодной кровли, поэтому ее чаще возводят над нежилыми помещениями типа гараж, веранда или какой-то хозблок. Все дело в том, что объем чердачного помещения под такими кровлями небольшой. Его редко когда используют. Именно такая односкатная крыша возводится над открытыми террасами, пристраиваемыми к основному дому. В этом случае кровельная система может не покрываться кровельным материалом. Но так как российский климат – это большое количество осадков, то крыши даже открытых зон отдыха кроют.

Открытая терраса с односкатной крышей Источник m.yandex.ru

Совершенно другой вариант односкатной крыши, когда стоит задача пристроить к дому помещение, которое будет использоваться под жилье. Здесь другие требование к конструкции стропильной системы, где обязательно проводятся теплоизоляционные мероприятия. Как один из вариантов – конструкция, показанная на нижней фотографии.

Обратите внимание, что, по сути, один из скатов крыши дома переделывают так, чтобы он собой закрывал и пристройку. То есть общая крыша становиться ассиметричной

Но при этом она сохраняет все качества утепленной кровельной конструкции, под которой организуется чердак.

Переделка стропильной системы заключается в том, что стропила просто удлиняют досками, которые по сечению совпадают с сечением стропильных ног. А затем все их укладывают нижними концами не стену пристройки. Обязательно под каждую стропильную ногу устанавливают опорную стойку: брус, доска, сдвоенная доска.

Односкатная крыша, объединяющая дом и пристройку Источник mebel-go.ru

Вообще, вариант, показанный на верхней фотографии, очень интересен. Реконструируемый скат можно не трогать. То есть приобрести новые стропила и провести их монтаж, не затрагивая старый скат. Единственное – придется демонтировать несколько участков кровельного материала у конькового прогона, для установки новых стропильных ног.

Но необходимо отметить, что проведенная таким образом реконструкция крыши требует проведения расчетов. Ведь увеличивается нагрузка от монтажа удлиненных стропил. Соответственно увеличивается площадь ската, а это измененные снеговые нагрузки. И все это скажется на внешней фасадной стене пристройки. Поэтому на основе проведенных расчетов и надо проводить закупку стройматериалов, из которых возводится пристройка и стропильная система нового ската.

Проектирование и определение оптимального угла наклона

Главной задачей при проектировании такой конструкции — правильно определить высоту каждой из стен. Тогда крыша гаража будет иметь оптимальный угол наклона с учетом погодных условий региона и нагрузкой ее конструкции на стены и фундамент. Как определяются некоторые параметры показано на картинке.

Чтобы правильно определить эти параметры следует учитывать три таких важных параметра:

Сила ветра. Существует специальная карта, в которой вся местность страны разделена на зоны, с указанием направления основных ветров и их интенсивности. Сверив свой участок по карте с расположением одной из восьми существующих зон, необходимо согласно рекомендаций специальных таблиц выбирать угол наклона. Чем интенсивнее дуют ветра, тем скат крыши должен быть более пологим, чтобы предотвратить ее срыв во время сильных порывов;
Количество осадков. Территория разбита на зоны и по количеству осадков. Чем больший угол наклона выбирается, тем проще снегу с него соскальзывать. Поэтому в регионах со снежными зимами крыша гаража должна быть более крутой.
Кровельный материал. Этот параметр выбирается также в зависимости от количества и вида осадков, характерных для данной климатической зоны. Выбрать кровельный материал, можно опираясь на таблицу, приведенную на рисунке.

В зависимости от выбора направления ската, выбираются и стены, которые будут отличаться по высоте. Уклон может быть поперечным, тогда разница будет между боковыми стенами гаража. При такой конструкции стропила делаются меньше, чем при втором варианте. И не всегда для них требуется монтаж дополнительной опоры. На фото представлен образец такой кровли.

Во втором случае скат выполняется от фасадной стены гаража, к задней. В этом случае сделанный в такую сторону уклон требует монтажа стропил не менее, чем 6 метров, а также необходимости их усиления дополнительными опорами.

Внимание! Односкатную крышу можно смонтировать и на постройке, которая оборудована стенами одинаковой высоты. Для этого под стропила с одной стороны следует установить стойки, обвязанные брусом, который будет выполнять функции мауэрлата.

Чтобы закрыть конструкцию, часть над фасадом зашивают любым из предпочитаемых строительных материалов.

При одинаковой высоте стенок может быть применен и другой способ монтажа односкатной кровли: отдельно монтируются стропильные фермы, которые потом устанавливаются на мауэрлат, придерживаясь определенного шага. Чаще всего делается одна ферма, которая примеряется и тщательно подгоняется. А потом ее используют в качестве шаблона, чтобы сделать необходимое количество остальных элементов, без работ на высоте. Когда они все будут готовы, необходимо выполнить окончательный монтаж. Нижние углы конструкций крепят непосредственно к мауэрлату. Верхние концы всех ферм обшиваются брусом, из которого создается единая конструкция.

Важно! Такой вариант обустройства кровли очень хорошо будет монтировать в том случае, когда между стенами достаточно большое расстояние и есть необходимость в усилении стропил.

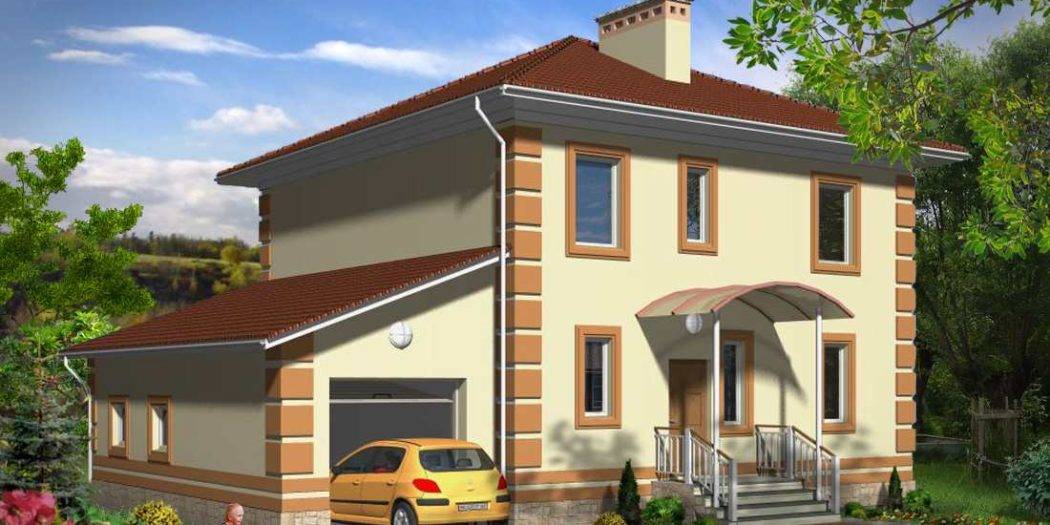

В таком случае, как представлено на фото, когда гараж является пристройкой жилого дома, или другого строения, одна сторона стропил упирается в стену в специально сделанные в ней кронштейны, а вторая – на стойки вертикального расположения с обвязкой.

Особенности односкатной крыши

Односкатная крыша своими руками имеет свои особенности. Их баланс определяет сферу применения таких кровель.

Достоинства

простое устройство;
конструкция;
небольшой вес;
низкое ветровое сопротивление;
стропильная система односкатной крыши легко монтируется;
малое количество материалов;
доступна для самостоятельной постройки.

Устройство односкатной крыши своими руками в частном доме

Недостатков односкатная кровля имеет совсем немного, но они довольно существенные.

Недостатки

непрезентабельный внешний вид;
ограниченная ширина ската;
недостаточная вертикальная прочность при больших размерах;
отсутствие или ограниченность площади под обустройство чердака или мансарды;
повышенная парусность, если направление ветра противоположно направлению наклона.

Основные параметры односкатной крыши

Часто приходится учитывать конструктивные особенности крыши исходя из материала стен, на которые она будет устанавливаться. В случае с односкатной конструкцией весь её вес будет распределяться вертикально вниз, что делает её независимой от материала стен, будь то керамзитобетон, пеноблок, дерево или профнастил.

От материала стен зависит длина свеса крыши: для металла свес относительно маленький – 10-20см, для дерева – 50-60см, а для кирпича, бетона и керамзитобетона – 30-40см.

При всей простоте односкатные крыши имеют несколько различных конструкций. Чаще такую крышу устанавливают на отдельно стоящих гаражах. Но бывает, что крыша объединяет несколько построек, либо является продолжением крыши дома. Также односкатная крыша может примыкать к стене соседнего строения.

Угол ската рассчитывается с учётом климатической зоны и исходя из кровельного материала:

Рулонные материалы – от 0 до 22 градусов,
Битумные, фальционные металлические кровли – от 3 градусов,
Волокнисто-цементный лист, профнастил, фальцевая кровля — от 5 градусов,
Все виды (металл, керамика, битум) черепицы, сланец – от 12 градусов,
Высокопрофильная керамическая штучная черепица, шифер – от 15 градусов.

В регионах и областях с небольшим количеством осадков и сильным ветром рекомендуется делать уклон не более 7 градусов, а в районах маловетреных – в 20-25 градусов. Пренебрегать данным фактором не стоит, иначе это либо приведёт к перерасходу материалов, либо высокую крышу попросту снесёт ветром.

Если вы хотите, чтоб односкатная крыша вписалась в архитектурный ансамбль, то лучше будет придерживаться угла наклона соседних крыш.

Основные параметры односкатной крыши

Односкатная крыша в разрезе

Угол ската рассчитывается с учётом климатической зоны и исходя из кровельного материала:

Рулонные материалы – от 0 до 22 градусов,
Битумные, фальционные металлические кровли – от 3 градусов,
Волокнисто-цементный лист, профнастил, фальцевая кровля — от 5 градусов,
Все виды (металл, керамика, битум) черепицы, сланец – от 12 градусов,
Высокопрофильная керамическая штучная черепица, шифер – от 15 градусов.

Гараж с односкатной крышей и навесом. Особенности стропильной системы

Простая конструкция стропильной системы не лишена нюансов, о которых следует помнить при проектировании односкатной крыши. Площадь ската учитывает наличие свесов, основным предназначением которых является защита гаража от осадков. Тип материала, используемого при возведении стен, также имеет значение:

Каркасный гараж, обшитый металлом, должен обладать минимальными свесами в 10- 20 см.
Срубы оборудуются свесами в пределах 50- 60 см.
Крыша гаража из кирпича или бетона имеет свесы по 30- 40 см.

В отдельных случаях свес односкатной крыши удлиняют для образования навеса перед входом или вдоль стенки. Подобную конструкцию дополнительно поддерживают опоры, установленные на фундамент. Когда с геометрией покончено, переходят к расчету стропильной системы. Передвижения человека по односкатной кровле обычно не предусматриваются.

Показатели, которые потребуется узнать:

Нагрузка кровельного покрытия на 1 м2стропил без учета крутизны односкатной крыши.
Масса обрешетки, приходящейся на 1 м2. С этой целью используется фанера, доска или ОСП.
Если крышу гаража планируется утеплить, учитывается вес теплоизоляционных материалов.
Масса снеговой нагрузки свойственной региону, где обустраивается гараж.

Внимание! Степень сложности каркаса напрямую зависит от площади, которую планируется перекрыть. Прослеживается следующая закономерность:

Прослеживается следующая закономерность:

Максимально простой стропильный каркас получается при размере пролета до 4,5 м. Он состоит из стропильных ног, установленных параллельно, и мауэрлата или равнозначной ему конструкции.
Пролет гаража от 4,5 до 6,0 м нуждается в более сложном перекрытии. Значительная длина стропильной ноги провоцирует провисание или кручение элементов системы. Укрепление подкосами способствует повышению жесткости конструкции односкатной крыши и отсутствию деформации.
Превышение показателя 6 м обязывает разделить стропильную систему гаража на условные сегменты. Между ними располагается прогонный элемент с вертикальными опорами. Прогонная рама также нуждается в опоре.

Если гараж с односкатной крышей рассчитан на одно авто, оптимальные габариты внутреннего пространства составляют 3,5х5,5 м. Для таких параметров достаточно конструкции, описанной в первом или втором пункте. Поперечное относительно длинных стен расположение ската не предусматривает монтаж дополнительных элементов. Если уклон идет вдоль длинных стен, стропильные ноги подпирают подкосами. Оптимально составить два проекта стропильной системы для крыши односкатного типа, после чего выбрать наиболее выгодный вариант с экономической и технологической точки зрения.

Как рассчитать уклон ската?

Перед проектированием кровли необходимо определиться с выбором покрытия. Среди популярных вариантов:

рубероид;
профнастил;
шифер;
металлочерепица, узнать подробнее тут.

Материал с гладкой поверхностью быстрее избавляется от снега, поэтому не требует большого уклона. Второй фактор, оказывающий влияние на величину ската, это климатические условия. Если в регионе обильные осадки, необходим крутой наклон, обеспечивающий самоочищение. Сила ветра также имеет значение, чтобы снизить нагрузку угол ската понижают до 20-25 градусов. Низкий край крыши направляется в сторону постоянно дующих ветров.

Шаг 4. Подбор кровельного материала

Мы советуем вам подбирать такое же кровельное покрытие для пристройки, как и на доме. Тогда вся постройка будет выглядеть, как одна композиция.

Но бывает и так, что провернуть такое не получается возможным. Например, крыша дома у вас покрыта эксклюзивным материалом, или ни на одной фабрике нет такого же оттенка.

А такое бывает часто, особенно, когда речь идет о керамической черепице, оттенок которой всегда получается индивидуальным. И порой лучше выбрать какой-нибудь другой материал, чтобы окончательно не испортить внешний вид дома. Тем более, что вариантов не мало и многие из них вполне удачные.

Скажем, самый бюджетный и далеко не всегда эстетичный вариант кровли пристройки – фальцевая. Хотя и она имеет право на существование:

Стеклянные и прозрачные конструкции

Пожалуй, сама красивая крыша пристройки получается из стекла. Одно из самых ценных достоинств стеклянной крыши – высокая светопропускная способность и долговечность.

Единственное, весит этот материал не мало и довольно сложно в монтаже. Для такой крыши нужны надежные опорные элементы, которые распределят нагрузку.

Для прозрачной крыши пристройки зачастую использует закаленное стекло толщиной в 1 см. Такое особенно прочно для противостояния погодным условиям. И ввиду его особенностей нередко делают частичное остекление крыши, когда пропускают свет только вставки или часть потолка.

Установку стеклянной крыши веранды или террасы мы советуем вам доверить специалисту, ведь в этом деле есть определенная опасность: если стекло, примером, не выдержит вес снега и рухнет, то пострадать от осколков могут все люди, находящиеся внутри.

Но, если у вас есть нужный строительный опыт, то ознакомьтесь внимательно с технологией монтажа такой крыши и постарайтесь перестраховаться во всех важных моментов.

Итак, самый главный аспект – это прочность конструкции, которая будет держать стекло. В этом плане хорош прочный и относительно легкий алюминий, также подходит податливое для обработки дерево. Главное требование – абсолютная герметичность стыков стеклянных панелей.

Стекло при этом вовсе не обязательно должно быть прозрачным: эффектно рассеивают свет матовые и декорированные крыши.

Но если вам не нравится идея с тяжелым стеклом, а крышу хочется прозрачную, тогда отдайте предпочтение куда более легкому поликарбонату.

Работать с ним не сложно, а выглядит этот материал не менее эффектно:

К слову, пристройку можно накрыть и обычным шифером, если подойти к делу с умом и чувством вкуса:

Необычные крыши пристройки

Наверняка, когда вы проектировали крышу еще для своего дома, то задумывались над самыми разными затеями, даже необычными. Почему бы не воплотить в жизнь какой-нибудь популярный исторический стиль или по-русски душевные резные наличники?

Все это невероятно здорово смотрится на фото и в 3D-реализации проекта, но многие ли рискнут воплощать необычный дизайн во время строительства собственного дома?

Конечно, нет, ведь хотя крышу и называют пятым фасадом по важности, как раз на нее чаще всего и не хватает запланированного бюджета. Поэтому приходится обходиться «стандартным набором» – прочная стропильная система и одно из проверенных кровельных покрытий с минимумом проблемных мест на крыше. А вот на крыше пристройки уже можно отвести душу

Здесь не так критичны ошибки строительства, не так заметны ляпы и, если та же веранда будет спрятана в тени от деревьев или будет находиться с задней стороны дома, то никак не сможет повлиять на облик всего здания с плохой стороны

А вот на крыше пристройки уже можно отвести душу. Здесь не так критичны ошибки строительства, не так заметны ляпы и, если та же веранда будет спрятана в тени от деревьев или будет находиться с задней стороны дома, то никак не сможет повлиять на облик всего здания с плохой стороны.

Вот отличный пример такого строительства:

В качестве первого шага здесь к кирпичным столбам прикрепили кровельные балки из сосны, а поверх их – стропильную систему. Далее каркас закрыли гидроизоляционной пленкой, поверх которой построили сплошную обрешетку и кровельный настил.

Стропильная система

Мауэлрат

Стропила представляет собой балку из бруса определенного размера. Различают подвесные стропилы (опирается на стену концами) и наслонные (имеется промежуточная опора). Эти элементы создают скелет, на который распределяется вес всей кровли. Вид скелета находится в зависимости от угла наклона.

Стропильная система может быт двух видов.

Наклонная. В качестве опоры выступают балки, которые располагаются поперек длины стропилы.
Подвесная. Опора имеется по центру и на стенах сооружения.

Для опоры может использоваться мауэрлат.

Мауэлрат – специальный брус, который укладывается по периметру стен. Он является основной нижней опорой для стропильного каркаса. Его обязательно следует соединить со стенами гвоздями (если стены каменные, то с использованием анкерных болтов). Это позволит закрепить конструкцию и усилить ее.

Советы специалиста:

Независимо от назначения постройки, следует обязательно утеплить кровлю. Делается это на стадии создания стропильного каркаса. Утеплители и гидроизоляция делаются с использованием различных материалов.
Чтобы обеспечить качественную и долгосрочную эксплуатацию, необходимо тщательно обработать пиломатериал антисептиками.
Свес крыши обшивается снизу, для придания ему презентабельного вида. Облицовку следует производить тщательно, чтобы обезопасить свес от проникновения сильных осадков.
Фронтальные открытые части односкатной кровли нуждаются в надежной защите. Для хозяйственных построек можно использовать профнастил или доски.

Несмотря на то, что данный вариант кровли имеет достаточно простую конструкцию, можно доверить ее создание специалистам. Это позволит обеспечить ее надежность и прочность.

Конструкция

Односкатной крышей называют легкую кровельную конструкцию, состоящую только из одного ската. Она состоит из деревянного стропильного каркаса, обрешетки, фронтона и материала покрытия. Строительство односкатной крыши, пристроенной к дому, отличается от отдельностоящей тем, что она одной стороной прикрепляется к несущей стене сооружения. Стропильный каркас такой конструкции состоит из следующих элементов:

Мауэрлат. Этим термином называют брус, служащий опорой для стропильных ног односкатной крыши. Он изготавливается из древесины твердых пород и обрабатывается антисептическим составом. На мауэрлат переносится вес кровельного покрытия, который он равномерно распределяет и передает на несущие стены и фундамент. Чтобы своими руками сделать крышу для пристройки, один мауэрлатный брус закрепляют на стене основного дома, а другой укладывают на опорные столбы.
Стропильные ноги. Эти элементы стропильной системы изготавливают из досок размера 50х150 мм или 100х150 мм. На обоих концах стропил делают запилы для того, чтобы закрепить их на мауэрлат. Они несут на себе вес кровельного материала, распределяя нагрузку равномерно и передавая на опорный брус.
Подкос. Подкосом называют дополнительный элемент стропильной системы, который служит для усиления конструкции в случаях, когда скат имеет длину, превышающую 4 м. Подкосы упирают одной стороной в мауэрлат, а другой в середину стропильной ноги.
Обрешетка. Обрешеткой называют доски сечением 40х150 мм, которые настилают на стропильные ноги, чтобы сделать устойчивое основание для настила кровельного материала. Если для перекрытия пристройки используют мягкие виды кровли, сооружают сплошную обрешетку из листов влагостойкой фанеры.
