Плюсы и минусы
Все достоинства стальных радиатор:
- из-за конструктивных характеристик срок службы практические вечен, обладание прочной устойчивостью к различным травмам, размер 2 см;
- вмонтировать такое оборудование обогрева можно вручную самому, в этом виде работы не требуется уникальных навыков и умений, достаточно просто установить все по уже имеющемуся шаблону или на сайте производителя;
- обладают уникальным дизайном, и впишется в различные дизайнерские интерьеры.
Оригинальный дизайн со стальными батареями
Все недостатки стальных радиаторов для системы отопления дома и квартиры:
- основной минус батарей из стали неустойчивость при влажной температуре, ведь в таком случае системы портятся и даже в некоторых случаях не подлежат ремонту, а также появляется коррозия. Также их некоторую частичную местность ни в коем случае не стоит держать без воды, потому как они испортятся;
- уникально сильная восприимчивость к химическим упорам на монтируемые сварочные швы;
- некачественное лакокрасочное покрытие приводит к шелушению и теряется первозданный вид батарей в течение 3-х лет.
Зная обо всех недостатках этого стального оборудования, оно все равно становится достойным для всех устройств обогрева. Как утверждают рецензии потребителей, конструкция имеет множество отличных технических критерий и рабочих моментов.
Учитывая фактор стоимости, а также дизайн и прочие положительные черты устройств, к тому же по стоимости весьма дешевые, то такой обогрев вполне может стать главным прибором для отопления всего вашего помещения.
Многоуровневый пол
Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.
Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.
Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.
Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.
Определяем мощность
Мощность стальных панельных радиаторов нужно определять исходя из теплопотерь помещения, в котором они будут устанавливаться. Для квартир, расположенных в стандартных домах, можно исходить из норм СНиПа, которые нормируют требуемое количество тепла на 1м 3 обогреваемой площади:
- Помещения в зданиях из кирпича требую 34Вт на 1м 3 .
- Для панельных домов на 1м 3 уходит 41Вт.
Исходя из этих норм, определяете, какое количество тепла требуется для обогрева каждой из комнат.
Например, помещение в панельном доме 3,2м*3,5м, высота потолков 3м. Рассчитаем объем 3,2*3,5*3=33,6м 3. Умножив на норму по СНиП для панельных домов получаем: 33,6*41=1377,6Вт.
Нормы СНиПа указаны для средней климатической зоны. Для остальных имеются соответствующие коэффициенты в зависимости от средних температур зимой:
Нужна коррекция потерь тепла и в зависимости от количества наружных стен, ведь понятно, что чем больше таких стен, тем больше тепла через них уходит. Потому учитываем и их: если одна стена выходит наружу, коэффициент 1,1, если две — умножаем на 1,2, если три, то увеличиваем на 1,3.
Чтобы правильно определить мощность панельного радиатора, нужно рассчитать теплопотери помещения
Внесем корректировки для нашего примера. Пусть средние зимние температуры по региону -25 о С, имеется две наружных стены. Получается: 1378Вт*1,3*1,2=2149,68Вт, округляем 2150Вт.
Требуется еще учесть тип материала, кровли, какие помещения находятся сверху или снизу и т.д. Какие для этого существуют коэффициенты, смотрите в статье «Как рассчитать количество секций радиаторов»
А для примера воспользуемся этой цифрой. При условии, что утепление у дома и окон среднее, найденная цифра достаточно точна.
На какой площади лучше устанавливать? Таблица для расчета теплоотдачи
Для нормальной работы панельной системе требуется циркуляционный насос, который не везде можно установить. В трубах квартир и так присутствует гидравлическое давление, а для частного дома можно приобрести насос, поэтому основная область применения панельных радиаторов — квартиры и дома не самой большой площади и без повышенной влажности.
Панельные радиаторы — отличное отопительное решение для офисных помещений, поскольку их легко приспособить под любую дизайнерскую задумку, а энергоэффективность и низкая стоимость — залог быстрой окупаемости.
Фото 2. Таблица для расчета теплоотдачи панельных радиаторов типов 11, 22 и 33 в зависимости от длины и высоты приборов.
Как выбрать стальной радиатор отопления
Отопительные приборы, сделанные из стали, бывают двух видов: панельные и трубчатые.
Простотой, эффективностью и доступной ценой выделяются радиаторы панельного типа. Они подойдут владельцам частных домов, у которых система отопления не создает высокого давления (до 10 бар) и разогревает теплоноситель до температуры выше 70°С. Однопанельные модели выигрывают в цене, а вот более мощными считаются двухпанельные аналоги. К достоинствам этого типа следует отнести легкость установки, экономичность, изящный внешний вид, богатый выбор. Есть у панельных радиаторов и недостатки, главным из которых является низкая стойкость сварных швов к гидроударам. Поэтому в системах централизованного отопления такие приборы применяются очень редко.
Традиционный внешний вид имеют трубчатые батареи отопления. Они представляют собой набор вертикальных секций, которые сообщаются друг с другом через верхний и нижний коллекторы. Эти приборы стоят дороже, но выдерживают давление до 15 атмосфер, они способны работать с горячим теплоносителем (до 130°С), обладают высокой теплоотдачей
Потребителю важно знать и о некоторых недостатках. Это низкая стойкость к коррозии (особенно при плохой водоподготовке) и механическим повреждениям
Определившись с типом стального радиатора, следует правильно рассчитать оптимальные размеры секций или панелей. Грубо принято считать, что на обогрев 1 кв. м требуется около 100 Вт тепловой энергии. Что касается формы радиатора, то следует придерживаться простого соотношения. Длина прибора должна быть на уровне 60-70% от ширины окна
Покупая стальной радиатор, не лишним будет обратить внимание на комплектацию. Самыми практичными будут модели, оснащенные терморегулятором
Для быстрого перекрывания батареи в случае протечки необходимо установить шаровый кран. А своевременно удалять воздух из системы отопления позволяет кран Маевского.
В наш обзор попали 9 лучших стальных радиаторов отопления. Все они получили одобрение у экспертного сообщества и российских потребителей.

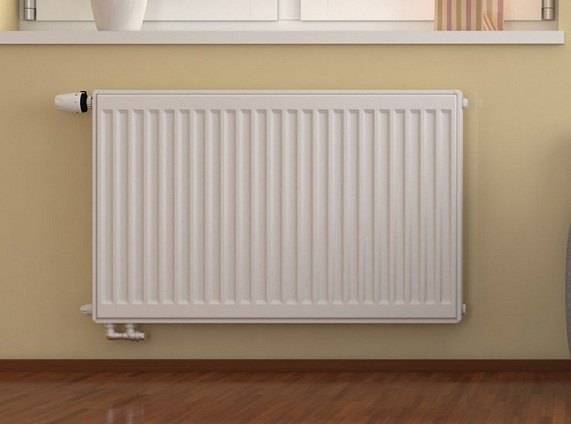

Монтаж металлических панельных батарей с нижним подключением
Как правило, в комплекте с радиаторами поставляются насадки (фитинги) для труб, если они вдруг понадобятся, и крепления. Иногда в комплектацию может входить кран Маевского и термометр — их установка позволит стравливать накопившийся воздух из каналов устройства и регулировать температуру воды, а тем самым — температуру воздуха в помещении.
Установка панельных радиаторов — действительно простое дело. Снять старые батареи, тем более, если они чугунные, будет намного труднее. Когда стена уже освобождена от прежних труб, приступают к монтажу:
Устройство может иметь каналы подключения труб как снизу, так и сбоку, но на способ крепления это никак не влияет. Как правило, когда радиатор устанавливается близко к стене, то используют крюки или кронштейн, а если же до стены приличное расстояние, то применяют ножки.
Важно! Тяжёлые радиаторы 30 или 33 лучше не крепить на ножках, так как они могут не выдержать. Даже при монтаже к стене важно, чтобы расстояние между радиатором и поверхностью было как минимум 15—20 сантиметров, иначе тепло начнёт уходить в стену
А также нужно контролировать, чтобы отопительный блок поднимался от пола на 10—12 см — по той же причине
Даже при монтаже к стене важно, чтобы расстояние между радиатором и поверхностью было как минимум 15—20 сантиметров, иначе тепло начнёт уходить в стену. А также нужно контролировать, чтобы отопительный блок поднимался от пола на 10—12 см — по той же причине
Фото 3. Монтаж панельного радиатора отопления. Трубы отопительной системы подключаются к батарее снизу.
При установке обязательно соблюдение правильности положения относительно воображаемой линии, проведённой через устройство и стену: она должна быть перпендикулярна последней, иначе поток воды будет искривляться в каналах панелей.
Завершение монтажа и работа радиатора
После правильного размещения и закрепления радиаторов остаётся только присоединить к нему все необходимые устройства, переключатели и трубы, после чего укрепить всё герметиком и, если потребуется, сантехнической нитью. Потом систему можно ещё раз проверить и уже запускать теплоноситель.
Конструкции светильников и интерьерные тренды
Ключевые выставки светового оборудования уровня Eurolucе за последние 3 года дают картину постепенного отмирания одних и зарождения новых трендов. Антифункциональная эстетская манера имитации плафонов и абажуров графичными черными каркасами постепенно уходит в прошлое. Уменьшается и роль встроенных точечных светильников. Последнее связано с тенденцией «обнажения» потолков от подвесных конструкций.
- Light Art с помощью модульных LED панелей.
- Разделение источника света и отражателя/рассеивателя на 2 отдельных устройства.
- Беспроводное освещение.
- Проникновение рекламных технологий в интерьерный свет.
- Инверсия общего освещения и подсветки.
- Теневые рисунки.
Модульный Light Art
Пожалуй, самый яркий пример технологии — у продукта Light Panels компании Nanoleaf. Деньги на производство авторы идеи получили с помощью краудфандинга на платформе Kickstarter. Можно сказать, что потенциальный потребитель был в восторге от продукта еще до его появления.
Light Panels — это система интеллектуального декоративного света, внешне выглядящая как набор треугольных модулей. Каждый модуль представляет собой RGB LED матрицу, которая может светиться в любом цвете. Light Panels управляется с компьютера или смартфона по Wi-Fi, с помощью прикосновений и голосовых команд Siri, Alexa, Google Assistant. Отдельная опция — работа в режиме цветомузыкальной установки с помощью интегрированного в каждый элемент ритм-модуля.
Рис. 6. Сборка и работа Nanoleaf Light Panels
Деконструкция светильника
Один и способов борьбы со слепящими бликами — освещение отраженным светом. Для этого не обязательно конструировать светильники с массивными диффузорами и абажурами. Можно идти по принципу организации студийного света, используя разнесенные софит и софтбокс, либо иной способ разделения функций.
Рис. 7. Деконструкция светильника на софит и софтбокс
Наработки рекламистов
Традиционные технологии рекламного освещения все чаще проникают в пространство жилого интерьера. Композиции из неоновых трубок и светодиодных лентв духе вывесок эпохи Pin-up, лайт-боксы, объемные геометрические формы и буквы из акрила — сегодня это излюбленные приемы дизайнеров, создающих интерьеры в китчевой стилистике. Иногда такими дерзкими вкраплениями разбавляют и монотонность минималистичных пространств.
Рис. 8. Неон, лайтбокс и световой куб в интерьере
Рисуя светом на стене
Мощным декоративным приемом выступает теневой рисунок. Светильник, как правило, состоит из лампы с рефлектором, направленной на силуэт из акрила или проволочного каркаса. Настройка теневого рисунка ведется изменением дистанции от рефлектора до силуэта.
Стальные радиаторы — панельные и трубчатые
Есть два разных типа стальных радиаторов, с разными характеристиками и очень отличающиеся по виду. Это трубчатые и панельные. Одни делают из стальных труб, другие из стальных листов. И те и другие имеют относительно невысокую цену, чем и привлекают. Но сталь в системах отопления «живет» не очень долго, так что это еще и самые недолговечные отопительные приборы. Понятное дело, есть исключения — некоторые производители трубы или листы покрывают защитным слоем, благодаря чему гарантийный срок эксплуатации исчисляется десятилетием или даже больше. Но и цена на такие стальные радиаторы тоже далеко не маленькая.
Это — трубчатые радиаторы. Они могут быть как высокими и узкими, так и низкими и широкими
Из остальных характеристик — небольшая тепловая инерционность, требовательность к теплоносителю. Причем, и по кислотности, и по наличию посторонних частиц. Особенно требовательны панельные модели — в них сформованы тонкие каналы, по которым движется теплоноситель. Они еще тоньше чем у биметаллических, потому фильтры на входе строго обязательны. Если говорить о кислотности теплоносителя, то самый высокие показатель, при котором стальные радиаторы работают — это Ph8. Рабочее давление — порядка 10-16 Атм.
С мощностью разброс очень большой. Конструкция и панельных и трубчатых радиаторов такова, что они могут быть разных габаритов. Серийно выпускаются панельные радиаторы высотой от 30 см до 90 см, длиной от 40 см до 3 м. Есть специальные модели, вытянутые в высоту. Их максимальная высота составляет 2,7 метра (по спецзаказу могут сделать и выше, только будут проблемы с транспортировкой).
Панельные радиаторы могут быть разной конфигурации и мощности
Разброс в размерах трубчатых радиаторов еще больше. Они могут быть высотой от 19 см до 3 м, шириной от 10 см (две секции) до 3 метров, глубиной от 6 см до 21 см. Мощность этих радиаторов зависит не только он количества секций, но и от количества колонн (труб в одном ряду). Колонн может быть от двух до шести. Двух-трех колончатые можно навешивать на стену, более широкие чаще ставят на пол. В отличие от всех других, секции у трубчатых радиаторов неразъемные, то есть, их нельзя дорастить или уменьшить. Они сварены между собой. С одной стороны — меньше протечек, но с другой — меньшая мобильность. Зато это компенсируется их высокой пластичностью — трубчатые стальные радиаторы могут быть криволинейными — хоть вокруг колонн их устанавливайте или оборачивайте большие емкости с растениями (есть минимальный радиус изгиба). Есть, кстати модели в виде скамеек или столиков.
Свойство теплоотдачи
Мощность стальных радиаторов отопления, так же как и всех остальных видов обогревателей основана на принципе их работы:
- Теплоноситель, попадая в батарею, циркулирует по резервуару (у стальных панельных моделей – это каналы), при этом в горячем состоянии он направлен вверх, тогда как при остывании идет вниз. В автономной или централизованной отопительной системе нагревом носителя занимается котел.
- За время, что горячая вода соприкасается с радиатором, она отдает ему свое тепло, нагревая его стенки. Этот момент очень важен, так как от размера обогревателя зависит, какой длины будет ее путь, и чем он дольше, тем горячее радиатор.
- Нагретые стенки конструкции отдают свою температуру воздуху, который распространяется по помещению под воздействием потоков тепла.
- Чтобы увеличить уровень теплоотдачи, производители «снабжают» отопительный прибор теплообменниками, как это видно по стальным радиаторам типа 11, 22 и 33.
Наличие теплообменников значительно увеличивает мощность стальных радиаторов, работая по двум нагревательным принципам: радиаторному, при котором используется тепло стенок устройства, и конвекторному, который образует движение разогретого воздуха.
Как правило, показатели мощности изготовитель указывает в техпаспорте, поэтому можно ориентироваться по нему, но еще лучше самостоятельно произвести расчеты с учетом площади помещения, температуре воздуха и количеству теплопотерь.
Последствиями неправильно подобранного обогревателя являются:
- Так называемое перетапливание, когда в помещении настолько жарко, что приходится держать форточку открытой. Это создает вредный для организма микроклимат, вынуждает платить больше за энергозатраты или устанавливать термостаты, чтобы снижать нагрузку на систему.
- Если мощность панельных стальных радиаторов отопления ниже необходимого уровня, то в комнате холодно даже при их максимальной нагрузке.
- Сильные перепады давления в отопительной системе, оснащенной слабыми батареями, приведет к аварии, так как они не выдержат подобных «стрессов».
Всех перечисленных проблем можно избежать, если знать, что именно влияет на теплоотдачу батарей отопления, и как поднять их эффективность.
Какие бывают типы батарей отопления обзор и сравнение
С наступлением отопительного сезона многие жильцы жалуются на холодные батареи в квартире. Но не всегда в проблеме плохого обогрева виноваты коммунальные службы. Часто причина кроется в том, что радиаторы отопления засорились или уже пришли в негодность и нуждаются в замене на современные типы батарей отопления. Прежде чем приступить к реконструкции отопительной системы, не помешает поинтересоваться, какие бывают батареи отопления и какими они обладают преимуществами и недостатками.
Данной теме посвящена эта статья, рассказывающая о современных отопительных приборах для квартир и частных домовладений. В ней говорится о том, какие бывают радиаторы отопления.
Конструкции и разновидности стальных радиаторов
Так как сталь является материалом высокотехнологичным, то именно по причине таковых свойств, она была выбрана для производства современных радиаторов
Благодаря ее пластичности, прочности и гибкости, очень хорошей возможности «держать» сварочный шов и высокой теплопроводности (а это самое важное в данном материале), сталь стала именно тем материалом, что обеспечивает соответствие всем требованиям при создании систем отопления и радиаторов в частности
Эти радиаторы отопления бывают двух основных типов:
- панельный вариант;
- трубчатый.
Первый тип по своей конструкции имеет от одной до трех панелей внутри самого изделия. Панели имеют свою структуру. Внутри каждой из них имеется два плоских профиля сваренных по контуру. Изготавливаются эти панели наиболее дешевым методом современных технологий – штамповкой. Затем создаются специальные каналы овальной формы, обеспечивающие направления для транспортирования тепла. Простота производства, применение недорогой роликовой сварки, а также самые минимальные требования к процессу сборки, которая производится путем соединения с помощью патрубков, обеспечивает и вполне низкую цену этого изделия.
Стремясь увеличить теплоотдачу радиаторов, конструкторы предусматривают возможность добавления к панельным их видам внешних ребер. Для этой цели применяются особо тонкие стальные листы, что обеспечивает их быстрый прогрев и такую же скорость передачи тепла. Увеличение конвекции, что достигается применением данного конструкционного решения, позволяет рассчитывать на более быстрый прогрев воздуха в помещении. При соединении панелей в ряд, причем, когда их применяют несколько штук сразу, для них применяют специальные кожухи, что крепятся с обеих сторон. Такие радиаторы делятся на несколько типов, что обусловлено количеством панелей нагревания и конвекции внутри каждого типа.
Радиаторы и конвекторы
Виды отопительных приборов, используемые в системе водяного отопления, различают не только по материалу, из которого их изготовили, но и по принципу действия. Еще со времен советского союза в отопительных системах применялись радиаторы и конвекторы. Радиаторы имеют большие показатели теплоотдачи, чем конвекторы. Они излучают тепло со своей поверхности и обеспечивают постоянное прогревание помещения, а конвекторы перемещают воздушные потоки снизу вверх, образуя при этом сквозняк.
Внешне конвекторы тоже очень отличаются от радиаторов, достаточно посмотреть на фото этих приборов, и можно безошибочно определить какой прибор является конвектором, а какой радиатором.
Основой конструкции конвектора является труба, по которой проходит теплоноситель. На трубе имеются тонкие, острые стальные пластинки.
Достоинствами конвекторов можно назвать маленькие размеры, надежность, низкую стоимость. Эти приборы можно встраивать в пол, в стену и размещать там, где на установку радиатора просто не хватает места.
К недостаткам конвекторов можно отнести низкий коэффициент теплопередачи. Поэтому прогреть большое помещение с помощью этих приборов вряд ли получится, их можно использовать только как дополнительные источники тепла.
Конвекционный способ обогрева помещения достоинством трудно назвать. Так как конвекция воздуха, или проще движение воздуха, это не что иное, как сквозняк, а такому явлению в своем доме вряд ли обрадуешься. Конвекторы часто применяют в офисных учреждениях, где большая площадь остекления не дает возможности установить обычные радиаторы.
Какие возможны виды подключения радиаторов
На эффективность работы отопительных приборов влияет выбранная схема их установки.
Существуют разные виды подключения радиаторов отопления:
- Диагональное подключение. Данный способ монтажа отопительных приборов подходит для длинных батарей, которые могут прогреваться равномерно. Труба, подающая теплоноситель, подводится на одной стороне к патрубку вверху, а внизу к патрубку подводится отводящая труба. Если горячую воду подавать снизу, то эффективность работы батареи снизится на 10%.
- Одностороннее боковое подключение. Это самый распространенный способ установки радиаторов. Такой способ подключения, при котором подводящая труба подключается в верхний патрубок, а отводящая – в нижний, обеспечивает наибольшую теплоотдачу.
- Нижнее подключение. Данный способ разводки батарей используется только в том случае, если отопительная система расположена в полу.
От того, насколько правильно будет выбран вид подключения и как качественно будет произведена установка радиаторов в отопительной системе, зависит срок службы системы отопления, а также ее функциональность, экономичность и надежность.

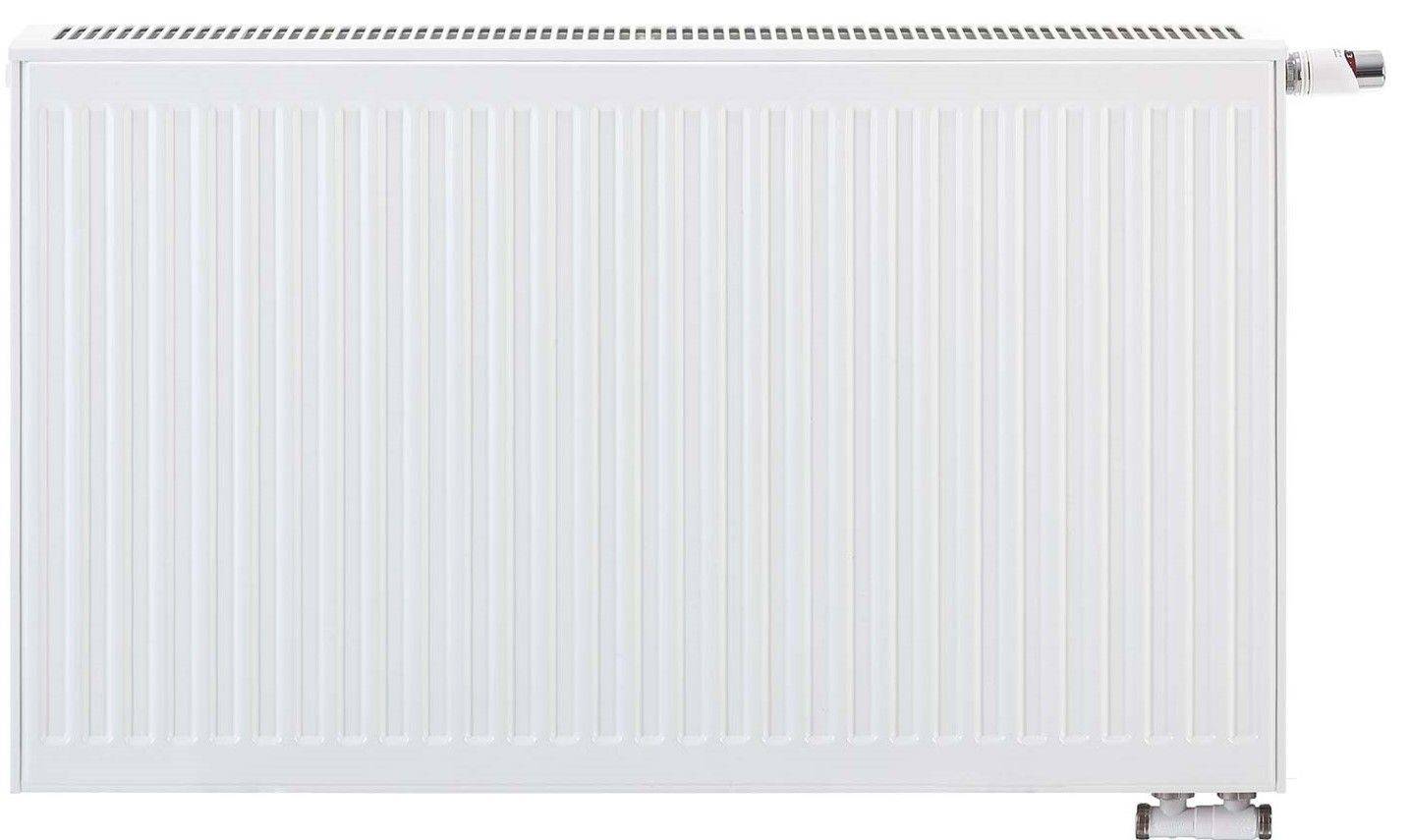

Особенности панельных радиаторов
Стальные панельные радиаторы отопления базируются на современных технологиях и эксплуатируются в различных условиях. Чтобы увеличить эффективность уровня КПД отдачи тепла и расширения охвата отапливаемой территории внутри устройства устанавливаются стальные рёбра. Они отличаются П-образной формой.
Эта хитрость увеличивает КПД отдачи тепла до 50% дополнительной мощности. Эти модели отличаются отсутствием стандартных секций. Вместо этого на лицевой стороне размещается монолитная панель сформированная двумя листами из стали с толщиной, около, 1,25 мм.
Но на рынке можно встретить модификации изготовленные из оцинкованной стали, чем они отличаются?
- В них применяются тонкие пластины, благодаря металлу с уменьшённой толщиной — 0,04 — 0,5 мм.
- Наружная часть таких моделей грунтуется и окрашивается порошковым методом.
- Стандартным считается белый цвет, но встречаются разные версии, как правило, они изготавливаются под заказ в целях гармоничного вписывания в интерьер.
Как подключить (пошаговая инструкция)
Чтобы облегчить подключение панельных радиаторов отопления, стоит использовать подробную инструкцию и схему. Они прилагаются к прибору. Подключение выполняется самостоятельно либо можно воспользоваться помощью мастера.
Рассмотрим версии подключения:
- Диагональный метод подключения. Отличается тем, что подающая труба соединяется с верхним патрубком, а отводящая с нижним, но диагональным методом крепления. Этот вариант подключения считается самым эффективным, поскольку потеря мощности теплоносителя всего-то 2%. Но процесс монтажа сопряжён со сложностями. К сожалению предполагается непривлекательное визуальное впечатление. Потому сложно сочетать с продуманным интерьером жилой квартиры либо дома.
- Боковые модели с односторонним подключением. Подающая либо отводящая труба соединяется сверху и соответственно с нижней стороны одного бока. В многоэтажных домах используется чаще всего. Этот вариант отличается эффективностью, поскольку гарантируется тепловая потеря не больше 5%. Но модели с наличием 15 либо более секций теряют эффективность, поскольку обеспечивается неравномерный процесс обогрева помещения.
- Нижний либо седельный вариант подключения. Подающая и соответственно отводящая труба соединяется в нижней части радиатора, но с разных сторон. Этот метод подключения предполагает увеличение потери тепловой отдачи до 15%. Это связано со слишком неравномерным распределением нагрева батареи. Но этот метод подключения допустим в жилых помещениях с уменьшенным уровнем сопутствующих потерь тепла. Например, если выполнено утепление стен пенопластом.
Виды
Существует два вида:
- Трубчатые.
- Панельные.
Отсюда возникает вопрос: какие стальные радиаторы отопления лучше? Чтобы на него ответить, надо разобраться в каждом виде досконально.

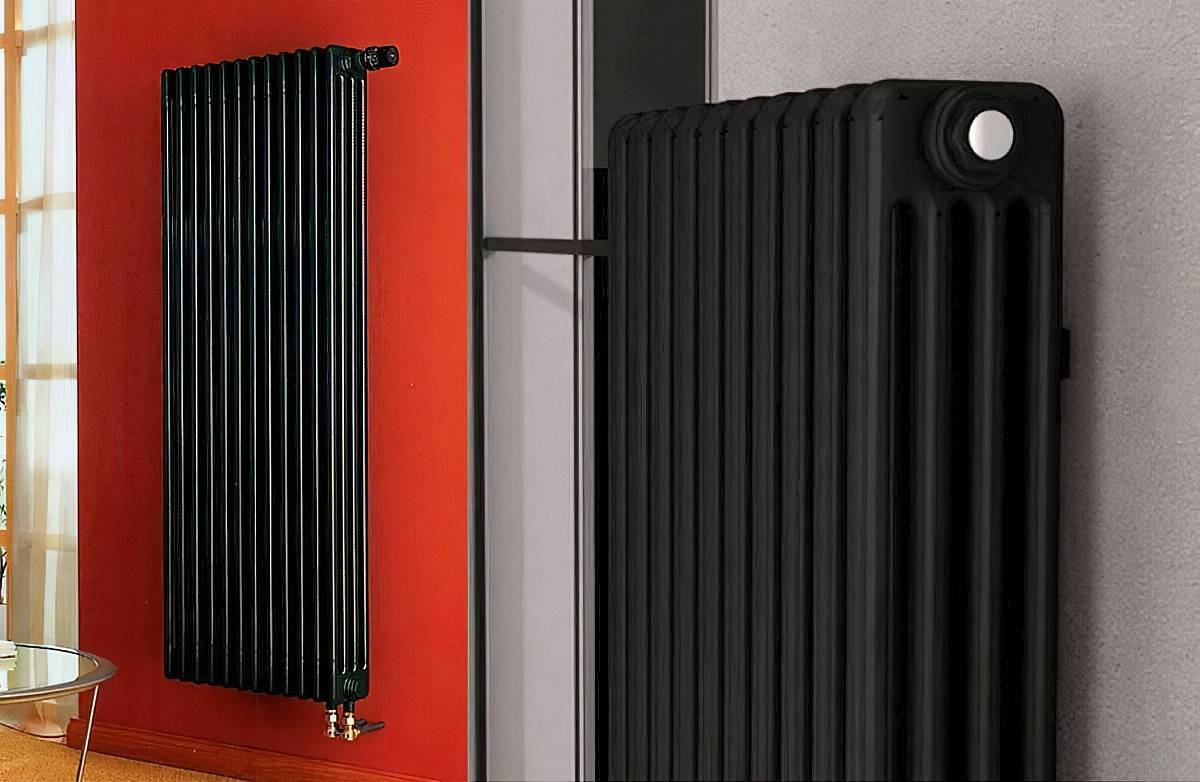

Трубчатые батареи
Само название уже говорит о том, что стальные трубчатые радиаторы отопления изготавливаются из труб. Их форма может быть настолько разнообразной, что каждый потребитель может выбрать то, что ему необходимо и она обязательно впишется в дизайн интерьера помещений.
Здесь не только традиционные регистры, сегодня на рынке стальные приборы представлены конструкциями, очень похожими на чугунные аналоги. Есть чисто эксклюзивные варианты, сделанные на заказ. В данном случае форма может быть разнообразной, все зависит от фантазии потребителя. А дело все в том, что трубы – это материал, который можно изгибать под любые формы
Здесь важно соблюсти герметичность конструкции и правильно создать вывод патрубков подводящего и обратного контура. Хотя в случае с принудительной циркуляцией теплоносителя это не столь важно
И если дело касается городских квартир, то данная проблема вообще не стоит.
Возвращаясь к техническим характеристикам, отметим, что такие радиаторы могут выдерживать давление 8-10 атм. при опрессовочном давлении 13-15 атм. При этом все зависит от толщины стенки используемой трубы. Кстати, этот размер варьируется в диапазоне 1,0-1,5 мм. Правда, это не предел, к примеру, стальные радиаторы отопления российского производства изготавливаются из труб толщиною 2,0 мм. Это дает возможность выдерживать давление теплоносителя до 22,5 атм.
Трубчатые радиаторы делятся на два типа:
- секционные;
- несекционные.
Первый вариант – это конструкция, полностью повторяющая все традиционные виды. То есть два коллектора, соединенные между собой секциями. В данном случае две горизонтальные трубы, соединенные с несколькими вертикальными. Второй вид – это обычные регистры. Их конструкция – неразъемная единая труба, которой можно придать любую форму. Традиционная форма – горизонтальный змеевик, хотя сегодня все чаще дизайнеры предлагают вертикальный.
Разнообразие форм и конструкций
Панельные батареи
Панельные стальные радиаторы отопления появились на рынке в семидесятые годы прошлого столетия. К сожалению, большой популярности они тогда так и не получили. Слишком низкий коэффициент полезного действия. Хотя достоинств у них было немало. К примеру:
- Низкая цена.
- Небольшой объем теплоносителя, который легко можно было нагреть, используя минимальное количество энергоносителя.
- Большая площадь тепловой отдачи, ведь такой радиатор изготавливается из двух панелей, между которыми нет перегородок. То есть внутри радиатор полностью заполняется теплоносителем.
Конечно, не обходится и без недостатков, где можно отметить, слабую стойкость к коррозии, практически не держат гидравлический удар, целостность конструкции не дает быстро провести ремонт радиатора. Проблем с ними хватает, поэтому специалисты рекомендуют использовать стальные плоские радиаторы отопления только в частном и малоэтажном домостроении.
Конвекторы
В последнее время все более популярным становится остекление от пола до потолка. Действительно красиво, но вот как быть с отоплением….вопрос. Можно поставить низкие радиаторы на ножках, но весь шик тогда смазывается. Вот тогда и используют внутрипольные конвекторы. Под них в полу делают нишу и сам прибор устанавливают в пол, закрывая его решеткой. Чтобы при этом повысить теплоотдачу (необходимо на период холодов), внутрь встраивают вентиляторы. Решение эстетичное, но стоят такие системы прилично. Есть еще нюанс — вентиляторы, даже самые тихие, шумят. Кого-то этот шум не напрягает, кому-то очень сильно мешает. В любом случае, есть более и менее шумные модели.
Внутрипольный конвектор — выход для обогрева французских окон и стеклянных дверей от пола до потолка
Итак, если вам необходимо обогреть французское окно от пола до потолка, лучший вариант — это конвектор, встраиваемый в пол.
Панельное отопление — ТеплоВики — энциклопедия отопления
Материал из ТеплоВики — энциклопедия отоплении
В отличие от конвективных систем отопления, которые обсуждались в предыдущих разделах, в панельных системах большая часть тепла передается излучением. При этом комфортные температурные условия в жилых помещениях создаются за счет регулирования средней температуры внутренних поверхностей в помещении, а не температуры воздуха. В идеале при панельном отоплении должна регулироваться средняя температура всех окружающих поверхностей, однако на практике регулируется температура только небольшой части полной поверхности; так, изменение на 6°С температуры поверхности одной стороны кубического помещения дает тот же эффект, что и изменение на 1°С всех шести сторон. Методы подвода тепла к поверхностям нагрева могут быть самыми разными, однако независимо от того, какой теплоноситель используется — воздух, вода или электричество, — в большинстве панельных систем для обогрева служат плоские поверхности конструкции помещения, т.е. потолок, пол или стены. Панели в полах не должны быть нагреты выше 40°С, а лучше 30°С, поскольку в противном случае они будут слишком горячими, чтобы на них стоять. Максимальная допустимая температура поверхности потолка зависит от высоты помещения, однако величину 50°С можно считать максимально допустимой для обычных высот помещений.
Достоинства
Основным преимуществом панельного отопления является снижение оптимальной температуры воздуха внутри помещения наряду со снижением ощущений вялости и сонливости, которые часто связывают с комфортными температурными условиями. Величина возможного снижения температуры воздуха зависит в основном от скорости циркуляции воздуха в помещении; при больших интенсивностях вентиляции оптимальная комфортная температура воздуха может быть на 5°С ниже значений, обычных для конвективных систем отопления, однако для помещений, в которых интенсивность вентиляции мала, что характерно для жилых помещений или небольших зданий с естественной вентиляцией, возможное снижение температуры воздуха составляет лишь 1—2°С.
Дополнительное преимущество пониженной температуры воздуха состоит в снижении тепловых затрат на нагрев до комнатной температуры приходящего снаружи воздуха, поэтому использование панельного отопления в хорошо вентилируемых помещениях, дает, как правило, от 10 до 20% экономии по сравнению с отопительными системами конвективного типа. Однако, если воздухообмен в помещении происходит через фильтры, экономии не получается, так как интенсивность вентиляции в такой системе слишком мала.
Дополнительными преимуществами панельного отопления являются его скрытность (тепловыделяющие элементы находятся внутри ограждающих конструкций помещения), экономия полезного пространства, чистота, более равномерный обогрев и более комфортные условия из-за отсутствия эффекта холодных стен, как в случае конвективного отопления.
Недостатки
К недостаткам отопительных панелей относятся медленная реакция на изменение нагрузки, плохая ремонтопригодность и ограниченность площади при полной тепловой нагрузке. В некоторых местностях из-за недостатка опыта также высока стоимость изготовления, установки и отладки этих систем.
При проектировании системы панельного отопления основным и, вероятно, наиболее важным фактором является выбор места расположения отопительных панелей. В Европе предпочитают потолочные панели, а в США шире применяется размещение отопительных панелей в полах. Со строительной точки зрения, отопительные панели в полах можно очень просто установить в домах без подвальных этажей с бетонными полами, с чем, очевидно, связано их широкое распространение в США. С тепловой точки зрения, панели в полах менее эффективны, чем потолочные, поскольку ограничение на максимальную температуру (30°С) снижает тепловыделение отопительной панели приблизительно до половины от его величины для такой же потолочной панели при температуре 50°С. Другое преимущество потолочных панелей состоит в том, что большая часть тепла в них передается излучением, следовательно, такая система ближе к более эффективной лучистой, чем к конвективной системе отопления.
Литература
- Дроздов В.Ф. Отопление и вентиляция. М., 1984
- Богословский В.Н., Сканави А.Н. Отопление. М., 1991
- Соснин Ю.П., Бухаркин Е.Н. Отопление и горячее водоснабжение индивидуального дома. М., 1991
