Пластиковые дуги: этапы сборки парника своими руками
Парник, выполненный из пропиленовых или толстостенных шлангов, смастерить проще всего и наименее затратно. Остатки этого материала всегда есть у каждого рачительного хозяина. Очередность монтажа парника из пластиковых труб следующая:
- Шланг или трубу нарезают на одинаковые отрезки длиной не менее 5 метров каждый.
- В том случае если шланг не прочный, то в него вставляют пруты из ивы. Это придает ему необходимую жесткость.
- Из металла или дерева изготовляют колья длиной не менее 50 см с диаметром равным сечению диаметра дуг.
- Готовые колья вставляют в землю двумя параллельными рядами на расстоянии 50 см друг от друга.
- Заготовленные отрезки дуг надевают одним концом на один штырь, другим – на второй. Эту операцию проделывают со всеми дугами.
- Сверху натягивают на конструкцию укрывной материал.
Для такого парника 10 дуг – это предел. Если вам нужна конструкция длиннее, то целесообразнее просто сделать две. Если есть угроза сильных ветров, то торцы лучше укрепить с помощью деревянных досок.
Изготовление дуг для парника
Для изготовления пластиковых дуг понадобятся трубы из пластика диаметром 20 мм. Также можно использовать гибкий шланг, вставив в него предварительно прут из лозы или проволоку с сечением 6 мм.
Этапы изготовления:

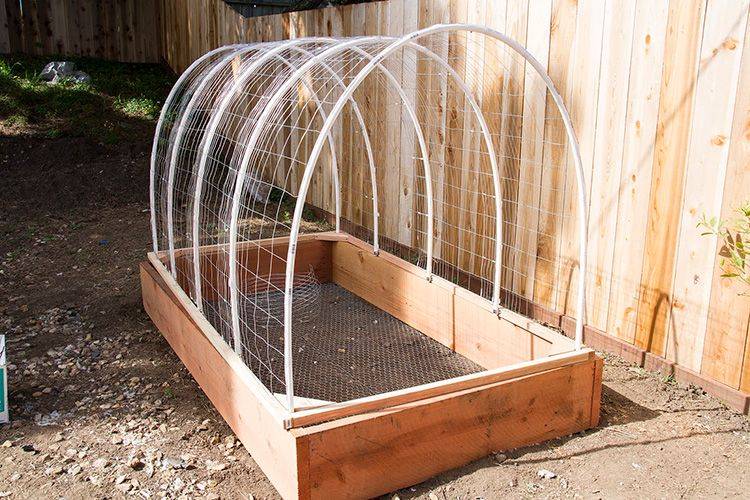

- По размерам грядки из деревянного бруса или досок изготовить короб с высотой бортов 150 мм. Меньше поддается гниению древесина дуба или лиственницы.
- Установить готовый каркас на отведенное место.
- Чтобы парник из дуг под сильным ветром не сгибался, каркас конструкции необходимо усилить. Для этого по центру торцов короба устанавливаются две стойки из бруса, сечение которого должно быть 50х50 мм. Стойки соединяются доской, в которой необходимо просверлить отверстия диаметром на 2–3 мм больше, чем толщина пластиковых труб.
- В каждое отверстие вставляются нарезанные из труб элементы каркаса, которые необходимо загнуть. Концы дуг закрепляются на короб с помощью перфорированной металлической сетки или прикрученных саморезами хомутов.
- От укрывного материала или пленки отрезается два куска по размеру торцов конструкции плюс 20 см. На дуге пленка закрепляется пластиковыми зажимами.
- Из материала выкраивается полотно длиной во весь парник плюс 50 см на припуски. Укрывная пленка или материал раскладывается на каркасе и фиксируется зажимами.
- Чтобы полотно хорошо держалось на дугах и его не сдувало ветром, пленку через накладную рейку можно прибить к верхней деревянной перекладине. Края укрывного материала придавливаются к земле любым грузом без острых краев.

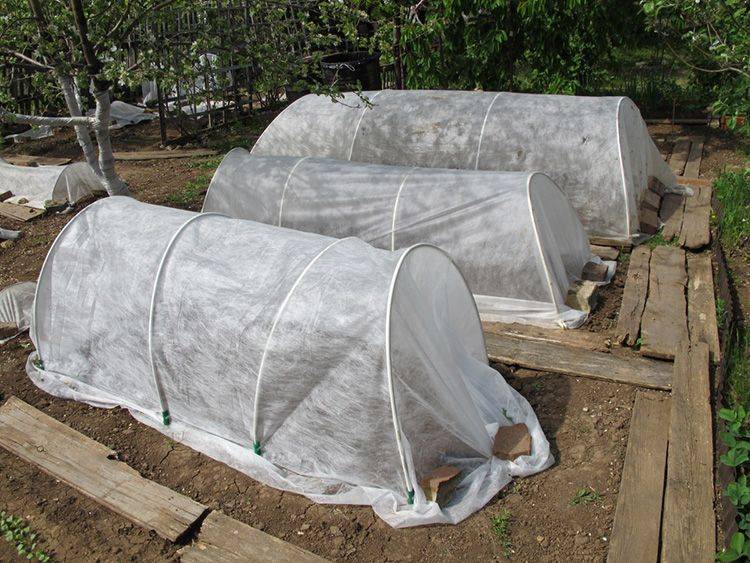

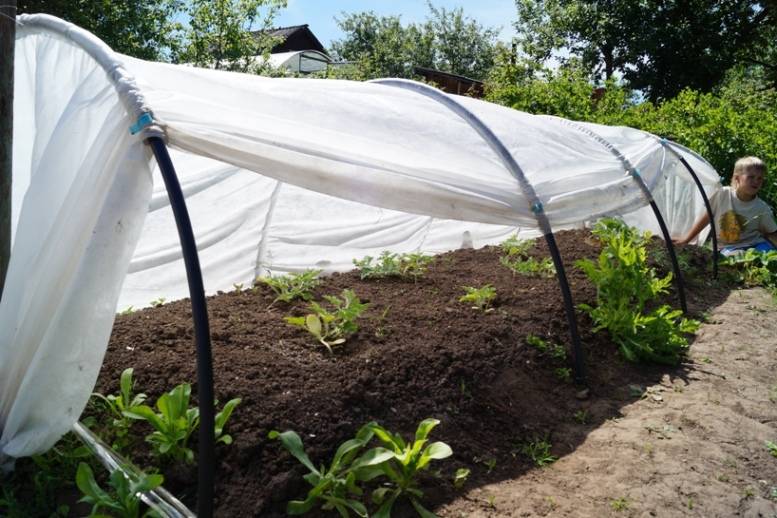

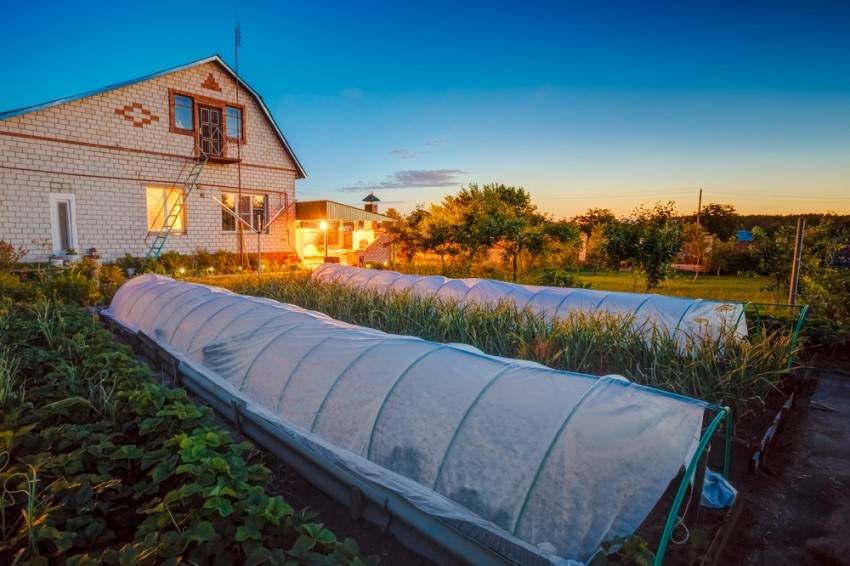

Как сделать парник из дуг своими руками – фото вариантов
Если не получается приобрести готовую конструкцию, можно изготовить укрытие для грядок на дугах своими руками. Существуют различные схемы реализации подобной идеи. Предлагаем посмотреть фото конструкций, которые просто собрать и которые не требуют значительных финансовых вложений.
Также стоит заранее решить, из чего сделать дуги для парника, чтобы они отвечали предъявляемым требованиям.
Статья по теме:
Как рассчитать размер опор и определить расстояние между дугами в парнике
Расчёт геометрических параметров дуг выполняют с учётом линейных размеров грядки. Ширина между нижними точками опорных элементов должна на 0,3 м превосходить соответствующий параметр грядки. Длина дуги p связана функциональной зависимостью с хордой l, соединяющей точку пересечения парника и земли с верхней точкой опорного элемента, и шириной L, численно равной расстоянию между нижними точками опорных элементов. Найти искомое значение можно по формуле Гюйгенса: p ≈ 2l+1/3 (2l−L).
Для расчёта надо определиться с шириной и высотой парника
Расстояние между дугами в парнике выбирается с учётом оптимального распределения нагрузки и предотвращения провисания укрывного материала. Обычно оно составляет 50−75 см. При превышении максимального значения существует вероятность провисания укрывного материала.
Расстояние между опорами должно быть оптимальным
Как выполнить основание под парник
Парник из дуг не обладает достаточной жёсткостью. Под воздействием внешних факторов опоры могут смещаться, что негативно отразится на эксплуатационных характеристиках. Предусмотрев основание, можно кардинально исправить ситуацию. Чаще всего его изготавливают из бруса. Для этого сбивают коробку из досок или бруса, размеры которой будут совпадать с габаритами грядки.
Деревянный каркас – хорошее основание для парника
Вместо деревянного каркаса, могут использоваться металлические пруты. В этом случае следует предусмотреть способ фиксации опор в нужном положении.
Для основания из прутов потребуется дополнительная фиксация
Как укрепить и установить дуги для парника
Разбираться с тем, как установить дуги для парника, следует до подготовки основания. Опоры арочных конструкций могут находиться как с внутренней, так и с внешней стороны деревянного корпуса. Их дополнительно следует зафиксировать при помощи продольной планки.
Возможны различные варианты фиксации дуг
Дуги следует располагать через равное расстояние.
Шаг между опорами должен быть одинаковым
Как закрепить укрывной материал на дугах парника
Немногие знают, как закрепить укрывной материал на дугах парника, чтобы было проще проветривать конструкцию в процессе эксплуатации. Если просто накинуть плёнку или спанбонд на каркас, можно столкнуться с ситуацией, когда из-за сильного ветра укрытие не сможет выполнять свою функцию.
Определяясь с тем, как закрепить плёнку на дугах парника, следует её правильно натянуть. При использовании двух кусков надо предусмотреть нахлёст для предотвращения попадания внутрь влаги. С торцевых сторон следует оставить достаточное количество укрывного материала для хорошей теплоизоляции нижней части. На дугах спанбонд можно зафиксировать при помощи специальных клипс либо других приспособлений. Вдоль боковых сторон плёнку следует присыпать землёй.
Укрывной материал может фиксироваться клипсами и землёй
Стальные трубы как каркас для парника
Выбирать стальные трубы стоит только в том случае, если у вас есть трубогибочный станок и сварочный аппарат, и вы умеете ими пользоваться.
Тогда процесс изготовления дуг и сборки самого каркаса парника не отнимет у вас много времени и не покажется слишком сложным.
Кстати, на стальных трубах можно сэкономить, выбрав для дуг стальные водопроводные профили с маленьким диаметром.
Особенности строительства парника со стальными дугами:
- надо останавливать свой выбор на тех трубах, чем наружный диаметр равен 20 или 26 мм;
- угол изгиба может быть произвольным, как и высота дуги;
- при ограниченном количестве труб можно построить парник длиной всего 1 метр.
Установка парников
Классическое подручное средство для торцевого крепления

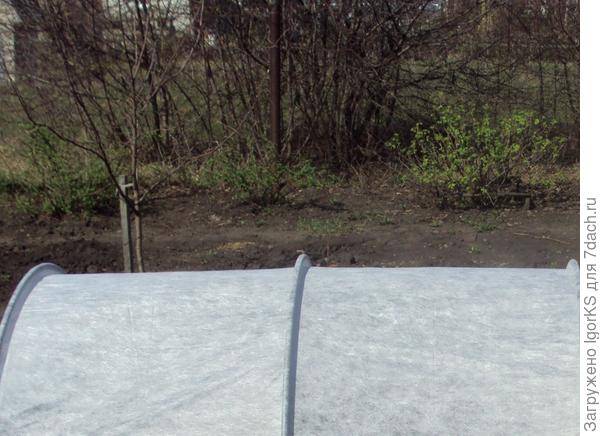

Устанавливаю парник «Подснежник»
Дуги в грунт я намеренно поставил пошире, в результате чего получил высоту парника 70 см, при максимальной высоте парника 80 см.
Установленная мной высота для «Подснежника». А максимальная — 80 см
Пришлось хорошо потоптаться вокруг колышков для уверенности в надежности их закрепления в грунте.
Но в общем парник установился быстро, легко и ровненько – соответственно ожиданиям.
Качество дуг, а также изготовления материалов и прошивки обеспечивает хорошее натяжениеИтого, полученный вид парника «Подснежник»
Стальные трубы как каркас для парника
Выбирать стальные трубы стоит только в том случае, если у вас есть трубогибочный станок и сварочный аппарат, и вы умеете ими пользоваться. Тогда процесс изготовления дуг и сборки самого каркаса парника не отнимет у вас много времени и не покажется слишком сложным.
Кстати, на стальных трубах можно сэкономить, выбрав для дуг стальные водопроводные профили с маленьким диаметром.
Особенности строительства парника со стальными дугами:
- надо останавливать свой выбор на тех трубах, чем наружный диаметр равен 20 или 26 мм;
- угол изгиба может быть произвольным, как и высота дуги;
- при ограниченном количестве труб можно построить парник длиной всего 1 метр.
Создаём небольшой арочный парник из ПП труб
Соблазнившись простотой и доступностью основного каркасного материала, у многих «руки зачесались» попробовать соорудить такое сооружение. И в самом деле, почему бы и нет? Ниже представлено видео, на котором наглядно показано, что парник из пластиковых труб своими руками для клубники – это реальность.
Watch this video on YouTube
Как подготовить чертёж для постройки своими руками теплицы из полипропиленовых труб
Для сооружения даже незначительной конструкции в строительной среде принято делать чертежи. Именно они помогают грамотно распланировать пространство, увидеть все недостатки будущего сооружения и правильно подсчитать материалы. Предлагаем несколько чертежей парников из полипропиленовых труб, которые изготавливались своими руками.
Профиль чертежа арочного парникаЧертёж теплицы из пластиковых труб своими рукамиНебольшой парник. Схематичный чертёж
Необязательно вооружаться штангенциркулем или специальными чертёжными программами. Если в планах сделать мини-парник, достаточно будет схематичного изображения будущей конструкции.
Материал и инструменты
Ниже подробнее рассмотрим алгоритм изготовления теплицы из полипропиленовых труб своими руками, как на фото ниже.
Фото парника из пластиковых труб своими руками
Размер его будет составлять 3,9×2 м и высотой 1,5 м. Исходя из этих размеров, нам потребуется:
- труба ПП диаметром 25 мм и длиной 4 метра – 9 шт.;
- труба ПП диаметром 20 мм и длиной 4 метра – 3 шт.;
- доска, обработанная антисептиком и желательно лаком, размером 150×20 см по 5 метров – 4 шт.;
- доска, обработанная антисептиком и желательно лаком, размером 150×20 см по 0,7 метра – 6 шт.;
- арматура длиной 65 см – 18 шт.;
- держатели-защёлки для ПП труб –25 шт.;
- саморезы №50 по дереву.
Из инструментов ничего сверхъестественного не требуется: шуруповёрт, большой молоток или кувалда.
Как сделать фундамент для теплицы из полипропиленовых труб
Для нашего небольшого парника дополнительного вкопанного фундамента делать не нужно. Основанием будет служить каркас из доски, дополнительно закреплённый арматурными прутьями. В нашем случае решено было разграничить место для грядок и дорожки между ними. Внутренняя часть одной грядки получилась размерами 3,85×0,7 м. Ширина прохода между ними − 0,49 см.
Собранное основание из досокУсиление каркаса
После сборки каркаса с каждой лицевой стороны основания прикрепите заклёпки с шагом 50−55 см. В них необходимо забить арматуру на глубину примерно 40 см.
Статья по теме:
Как собрать своими руками каркас теплицы из полипропиленовых труб
Предлагаем короткую инструкцию, как собрать арочное основание для теплицы.
| Иллюстрация | Описание действия |
| Вставляем на арматуру первую дугу и защёлкиваем крепление на каркасе. | |
| По такому же принципу вставляем все остальные дуги. | |
| Осталось три части трубы. Это боковые и центральные рёбра жёсткости. На них, в соответствии с расположением дуг, нужно закрепить защёлки. Когда это будет сделано, прикрепите один элемент сверху посередине и два по бокам. Хорошенько всё защёлкните. |
Видео ниже подробнее расскажет, как собрать парник из полипропиленовых труб своими руками.
Watch this video on YouTube
Статья по теме:
Как обшить своими руками парник из полипропиленовых труб армированной плёнкой
Для нашей элементарной конструкции парника наиболее подходящим вариантом обшивки будет армированная плёнка или же агроткань. Для придания жёсткости торцевые стороны парника можно обшить частями поликарбоната. Как сделать самому парник из пластиковых труб и обшить его поликарбонатом, смотрите в видео ниже.
Watch this video on YouTube
Чтобы покрыть парник такого размера, необходимо приобрести армированную плёнку (либо другой тип понравившегося материала) размером 4×6 м. Крепится она на парник всё на те же клипсы. Этого вполне достаточно, чтобы плёнка хорошо «сидела» на своём месте. Для надёжности можно также пройтись по ней саморезами.
Крепление плёнки
Спереди теплицы плёнка не крепится основательно, а только на клипсы, чтобы днём её можно было свободно снять и пользоваться парником.
Статья по теме:
Виды дуг и выбор материала
Дуги для парника такого типа могут изготавливаться из следующих материалов:
- металлические. Такие парниковые арки отличаются высокой прочностью. С ними легко работать. Они устойчивы перед неблагоприятными факторами окружающей среды. Производство металлических дуг налажено лучше всего. Поэтому нет проблем с поиском такого рода арочных элементов конструкции для теплиц. К минусам здесь стоит отнести высокую стоимость, значительный вес, склонность к коррозийным явлениям;
- пластиковые. Для того чтобы стать устойчивыми перед внешними факторами, арки нуждаются в окрашивании специальными красящими составами. Такие дуги для теплицы дешевые и долговечные;
- деревянные. К достоинствам этого материала стоит отнести прочность, надежность и экологичность. Основной минус – перед установкой деревянные элементы каркаса нужно обработать антисептиком.
Наборы дуг промышленного производства
Наборы представляют собой арки из изолированной проволоки или трубы, согнутые по одному шаблону. В комплекте обычно 6 арок, они рассчитаны на туннельное укрытие или временный парник длиной 4-6 м. Размеры арок – ширина и высота – могут быть различными, от 65 до 120 см. Также дуги могут продаваться поштучно — в этом случае можно скомплектовать набор для парника нужной длины.
Набор дуг
Для изготовления дуг может использоваться:
- стальная проволока Ø5 мм в оболочке из ПВХ;
- стальная трубка Ø10- Ø12 мм в оболочке из ПВХ
- труба ПВХ Ø20- Ø25 мм.
Дуги из проволоки и трубки имеют достаточную жесткость, чтобы сохранять форму в течение нескольких сезонов. Изоляция ПВХ предохраняет их от коррозии, а штыри на концах облегчают закрепление в грунте. Дуги просто втыкают в землю на нужную глубину.
Пластиковая дуга для парника
Дуги из труб ПВХ более гибкие, за счет этого можно регулировать ширину и высоту парника. Для закрепления в грунте можно использовать специальные колышки для ПВХ-труб или обрезки арматуры.
Способы крепления пленки к бруску и к дугам
Для крепления укрывного материала к дугам предназначены специальные зажимы. Для удержания полотна на земле и защиты от ветра можно приобрести комплект из колышков и колец. Колышки втыкают в землю, накрывают укрывным материалом и зажимают его кольцом. Укрывной материал, комплекты зажимов и колышков, как правило, приобретают отдельно, ориентируясь на количество и размер выбранных дуг.
Колышки и кольца для укрывного материала
Как рассчитать количество материала
Расчет производится самостоятельно на основании размеров сооружения.

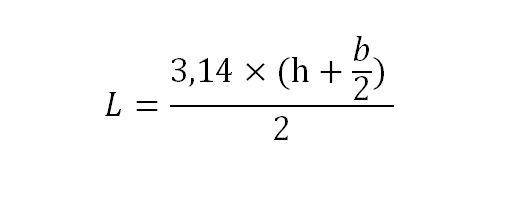

Длину ПВХ труб, идущих на дуги парника, легко рассчитать, зная диаметр образованного ими круга. Но обычно известна только ширина и высота парника. Поэтому удобнее воспользоваться формулой:
Где:
L – длина трубы, используемой для дуги арки;
h – высота парника;
b – ширина парника.
Т.е., если ширина парника составляет 2,5 метра, а высота 1,2 метра, то согласно формуле, для арки нам надо заготовить отрезки труб ПВХ по:
(3,14х(1,2+2,5/2))/2=3,8465 м
Расстояния между арками 0,5 метра. Т.е., если длина парника 3 метра, то понадобится 3х2+1=7 отрезков. Для жесткости строения верх арок можно соединить отрезками ПВХ труб. Для 3-метрового парника необходимо будет взять 6 отрезков по 0,5 метров. На самом деле отрезки будут меньше, т.к. нужно учитывать толщину труб арок и величину фитингов, если крепление будет осуществляться с их помощью.
Как вариант можно взять 1 отрезок ПВХ трубы 3-метровой длины и прикрепить к аркам дуги на саморезах, либо с помощью проволоки, пропущенной сквозь просверленный пластик. В этом случае труба по всей длине должна идти снизу арок, чтобы не мешать натягивать пленку. Такое крепление удобнее делать самостоятельно.
Кроме труб ПХВ, чтобы сделать парник своими руками, понадобится доска или брус. Два отрезка равные ширине конструкции и еще два, равные длине.

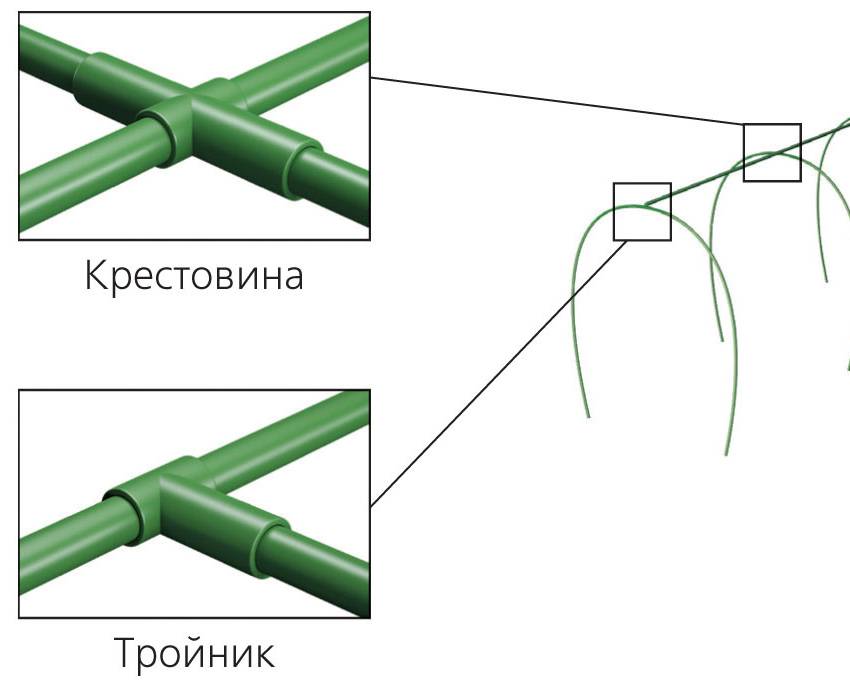

Для крепежа в зависимости от выбора будут нужны фитинги, клей, саморезы, гвозди, проволока.
Прозрачным покрытием служит пленка или листовой поликарбонат. Пленка может быть из ПХВ, полиэтиленовая, отлично подойдет толстый полипропиленовый лист.
Парник-теплица из труб пвх
Смотрите это видео на YouTube
Если брать пленку, то лучше всего использовать армированную. Она дороже обычной полиэтиленовой пленки, зато долговечнее и прослужит не один сезон.
Еще лучше поликарбонат – это прочный прозрачный материал, который отлично пропускает солнечный свет, легок. Он прослужит не один год, его легко крепить к трубам с помощью саморезов с шайбами. При использовании поликарбоната конструкция купола получается жесткой и горизонтальная труба для связи арок становится ненужной – тем самым сборка упрощается.
Длину сооружения лучше делать такой, чтобы лист поликарбоната или пленка не образовывали перехлестов. Длину покрывного материала рассчитывают по той же формуле, что и длину труб ПВХ для арок, прибавляя нахлест по 30 см с каждой стороны.
Зажимы для дуг парника
Выбранный укрывной материал закрепляется зажимами, они могут быть двойные или обычные, к дугам, в зависимости от его диаметра. Перед тем как приобретать зажимы для дуг, нужно определиться с укрывным материалом.
Парниковые укрывные материалы могут быть:
- Полиэтиленовая плёнка в рулоне;
- Пленка полиэтиленовая перфорированная черная;
- Пленка полиэтиленовая фасованная;
- Пленка полиэтиленовая зеленая армированная;
- Материал укрывной Спанбонд;
- Сетка от птиц;
- Плёнка ПВХ;
- Чехол для роз и кустарников.
Для максимально лучшего крепления укрывного материала к парнику, используются специальные колышки, они крепятся к каркасу парника. Высокий парник под названием «Радуга» состоит из оцинкованных труб и поликарбонатных листов, и имеет положительные отзывы от дачников и садоводов любителей.
Так как поликарбонат весит гораздо больше, чем плёнка, то каркас должен быть как можно жёстче и прочнее, для этого выбираем оцинкованный профиль или из профильной трубы.
Достоинства теплиц из труб ПНД
Изготовление каркаса теплицы возможно из самых различных материалов – дерева, профиля, металлических труб. Но многие фермеры отдают предпочтение трубам из полиэтилена низкого давления (ПНД), так как у него есть множество неоспоримых преимуществ:
- данный материал не подвергается коррозии, не гниет и не страдает от воздействия различных микроорганизмов;
- он не требует нанесения краски или каких-либо защитных покрытий;
- имеет презентабельный внешний вид;
- трубы ПНД надежны и долговечны – примерный срок эксплуатации этих изделий составляет до 50 лет;
- каркас из ПНД легко монтируется и демонтируется, а сами трубы можно легко пилить или гнуть, создавая конструкции любой конфигурации и размера.
В качестве покрытия для теплицы из труб ПНД можно использовать полиэтиленовую пленку или поликарбонат. Первый вариант сделает конструкцию более легкой и подойдет для подготовки рассады весной. Второй вариант станет хорошим решением для круглогодичного использования, поскольку являет собой более надежную и прочную конструкцию, которая будет хорошо противостоять морозу и ветру. Чтобы сделать ваш парник более прочным и надежным, следует также подготовить для него фундамент.
Проведение подготовительных работ
Прежде чем изготавливать и устанавливать тепличную конструкцию на участке, вам придется провести кое-какие подготовительные работы.
Во-первых, необходимо правильно выбрать место под парник. Выберите для этого открытую и незатененную площадку. Если хотите сделать его в виде пристройки к зданию, то в качестве места расположения лучше выбрать южную стену, поскольку она является самой солнечной.
Во-вторых, вам нужно будет разметить площадку для будущей теплицы и расчистить его от всяческого мусора, травы и сорняков. После этого вы уже можете приступать к непосредственному возведению сооружения.
Подготовка фундамента
Для возведения тепличной конструкции наиболее оптимальным вариантом является мелкозаглубленный ленточный фундамент, залить который вполне можно самостоятельно и без привлечения специальной техники или обученных рабочих.
Сам процесс состоит из таких этапов:
- По периметру будущего парника нужно вырыть траншею, ширина которой должна составлять 25 см, а глубина – 0,5 м.
- В траншею засыпается смесь щебня и песка в равных пропорциях. Ее слой должен составлять примерно 10 см.
- Устанавливается опалубка из дерева.
- Из арматуры готовится каркас фундамента. Главный критерий – прочность, так как он будет служить основой всего сооружения.
- Затем готовится бетонный раствор, который заливается в опалубку.
- Залитый фундамент отстаивается около месяца, по истечению этого срока на нем можно начинать возводить теплицу.
Сборка теплицы
В целях экономии времени начинать сборку теплицы можно параллельно с отстаиванием бетонного фундамента
Самое важное – это не устанавливать ее до тех пор, пока бетон окончательно не застынет
Итак, как же происходит сам процесс сборки конструкции парника? Рассмотрим простой пример:
- Подготовьте 4 трубы различных размеров: две из них должны соответствовать длине конструкции, а две – ширине. Затем скрепите их в рамку саморезами.
- Установите несколько поперечных дуг на двух параллельных трубах рамки. Их количество должно зависеть от размеров вашего сооружения. Примерное расстояние между дугами составляет около 1 м.
- Чтобы дуги были надежно зафиксированы на рамке и не покосились, закрепите их между собой ребрами жесткости – это продольные трубы, которые крепятся по бокам и сверху.
- Для дверного проема собирается дверная рама и сама дверь – по 3 трубы на каждый элемент. Рама крепится на основание и к внешней дуге теплицы, дверь крепится к ней при помощи петель.
- Затем готовится материал, используемый в качестве покрытия теплицы – поликарбонат или полиэтилен. Он крепится к каркасу при помощи саморезов.
- Готовая конструкция закрепляется на бетонном фундаменте при помощи дюбелей. Все, ваша теплица готова!
Как можно заметить, возведение парника – это не такое уж сложное дело, как могло показаться на первый взгляд, и, приложив определенную долю усилий, его вполне можно осуществить самостоятельно. В результате, вы не только сэкономите ваши средства, но также станете обладателем великолепной теплицы, созданной своими руками. А выращенный в ней урожай будет вдвойне радовать вас много лет подряд!
Информация предоставлена компанией ООО «Силкалин» — производитель ПНД труб в Москве.
Как пользоваться укрывным материалом для теплиц и парников
Нетканый укрывной материал очень неприхотливый в уходе и простой в применении. Однако при использовании его впервые стоит знать несколько важных аспектов, которые помогут сохранить свойства агроволокна, избежать финансовых потерь и разочарований при выращивании огородных культур. Например, необходимо учесть, какой стороной класть укрывной материал на парник, можно ли его чистить, что делать, если полотна не хватило для полного укрытия конструкции и т.д. Остановимся на главных аспектах использования укрывного полотна.
Чтобы достичь максимального эффекта, агроволокно нужно правильно установить.
