Печь на отработанном масле своими руками - чертежи, видео инструкция!

Эксплуатация печек на отработке требует соблюдения особых мер предосторожности

Установка агрегата должна производиться на негорючую поверхность. Стены вокруг печи также должны быть отделаны жаростойким материалом.
Нельзя устанавливать отопительный прибор такой конструкции на сквозняке, так как он может перекинуть огонь на горючие предметы.
Категорически запрещено располагать рядом с печью легковоспламеняющиеся предметы.
Для топки необходимо использовать только очищенное от примесей отработанное масло.
Нельзя доливать топливо в процессе интенсивного горения.
Емкость при зажигании печи должна быть заполнена отработкой на две трети. Сверху масла добавляют немного растворителя или бензина, чтобы началось горение, нагрелось масло и пошло испарение.
Поджигают печку с помощью фитиля или свернутой в длинную трубку бумаги, направляя огонь в отверстие для заливки топлива.

Видео: инструкция по эксплуатации печки на масляной отработке

Имея навыки работы со сварочным аппаратом и другими необходимыми инструментами, при желании и наличии материалов, изготовить такую печку не составит труда. В случае необходимости проведения работ в холодное время года в гараже или мастерской всегда будет возможность согреться около огня. Весной, когда погода еще неустойчива, а рассада в теплицы уже высажена, печка на дешевом топливе поможет поддержать нужную температуру в помещении. Можно найти применение этому отопительному агрегату и при других обстоятельствах, когда нужно быстро обогреть техническое или хозяйственное помещение. Поэтому, если таковое есть в наличии, то просто необходимо иметь в хозяйстве подобный обогревательный прибор.

По какой цене можно купить заводские печи на отработке

Модель	Характеристики	Цена, руб.
HotAir-05	Калориферного типа с надувом. Мощность – 12 кВт. Объём обогреваемого помещения – 100−400 м³. Расход масла – 0,3−1 л/ч. Производительность вентилятора – 900 м³/ч. Размеры: 50х45х85 см. Вес – 50 кг.	35000
Тепламос НТ-612	Мощность: 5−15 кВт Температура на выходе: 70−100°С. Расход топлива: 0,51−5 л/ч. Объём бака под топливо – 8 л. Размеры: 29х45х65 см. Вес – 15 кг.	28000
Р11М	Мощность: 10−60 кВт. Расход топлива: 1−8 л/ч. Объём топливного бака – 30 л. Производительность вентилятора – 3000 м³/ч. Размеры: 90х65х130 см. Вес –100 кг.	67000
HD 80/55	Мощность тепловая: 37−54 кВт. Температура воздуха на выходе: 50−60°С. Производительность вентилятора: 3400−4300 м³/ч. Размеры: 119х93х119 см. Вес – 200 кг.	275000

Печки, работающие на отработанном масле, используются домашними умельцами уже давно. Основное их преимущество перед другими видами – высокая тепловая отдача при минимальных расходах дешёвого топлива. При этом даже небольшой агрегат может отопить значительный объём помещения.

Пример расчета размеров печи

Как было сказано выше, расход топлива около 1…2 литра в час. При этом излучаемое тепло – около 11 кВт/час на каждый литр. Таким образом, печь может дать в час 11…22 кВт. Чтобы рассчитать необходимый объем топки с учетом времени горения, принимаем:

объем помещения (гаража) – 7х4х2,5=70 м.куб., площадь 28 кв.м.;
считаем, что на каждый квадратный метр помещения типа гаража требуется не менее 500 Вт (базовые 100 Вт, вводим коэффициенты для всех наружных стен, не утепленной крыши и фундамента, большого проема входа, металлической конструкции);
соответственно, на площадь 28 квадратов требуется 14 кВт энергии в час.

Чуть форсировав минимальной мощности печку (усилив тягу), мы получим требуемую температуру в помещении. Но расход топлива увеличится примерно до 1,5…1,6 л в час. Следовательно, для времени горения не менее 6 часов объем топки должен быть 10 л. Это соответствует 0,001 кубического метра, то есть емкость должна иметь размер, например, 10х10х10 см. В реальности объем топки превышает необходимый объем топлива в 1,5…2 раза, то есть размеры должны быть 20х10х10 см или более, для мини печки это подходит. Обычно принимают с солидным запасом, то есть 50х30х15 см. Это позволяет не доливать топливо каждый раз при розжиге.

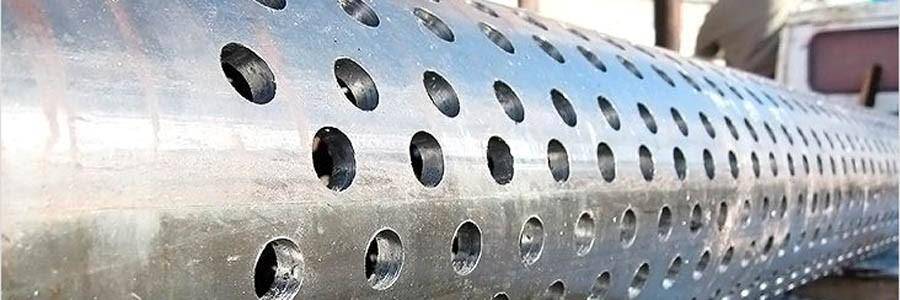

Длина трубы 40 см, соответственно ее диаметр – 10 см. Площадь боковой поверхности цилиндра равна его высоте, умноженной на длину окружности основания (диаметр, умноженный на число π), в нашем случае 40х3,14х10=1256 см.кв. Соответственно, площадь всех отверстий одна десятая от общей – 125,6 см.кв. Учитывая, что площадь одного отверстия при диаметре 10 мм равна πх0,52=3,14х0,25=0,78 кв.см, для такой трубы потребуется 125,6/0,78=160 отверстий.

Обратите внимание! Принятое значение – площадь отверстий 10% от общей площади боковой поверхности трубы – условно! Количество отверстий при изготовлении принимается в том числе из условий прочности изделия и обычно заметно меньше!

Учитывая, что цилиндр в развернутом виде представляет собой прямоугольник 31х40 см, а отверстия следует размещать в шахматном порядке, нам придется сделать 12 вертикальных рядов по 13 или 14 отверстий каждый. Разметить вертикальные ряды просто – поделить любым геометрическим способом верхнюю или нижнюю окружность основания трубы на 12 частей и провести вертикальные линии сверления.

Расстояние между рядами будет 3,3 см. Разметить вертикальные ряды чуть сложнее, поскольку необходимо в каждом втором ряду смещать верхнюю (или нижнюю) точку разметки на половину расстояния между отверстиями. Учитывая, что нам необходимо делать отверстия не на краю трубы, добавляем к планируемому числу отверстий 1 и рассчитываем шаг: для 13 отверстий он составит 40/(13+1)=2,85 см, для 14 – 40/(14+1)=2,6 см.

Важно: при сверлении ось сверла должна быть направлена к оси трубы!

Что такое отработка и как ее использовать

По сути, это бывшее в эксплуатации моторное масло, смазка двигателя и ходовой части. В процессе работы техники масло, изначально довольно чистый нефтепродукт насыщается шлаками – частицами металла (результат трения и механических повреждений деталей), сажей, солями, смолистыми соединениями. В результате такого насыщения для смазки масло больше не годится, зато оно неплохо горит – что и позволяет использовать продукт в качестве топлива.

Состав отработки сгораем примерно на 85%, и в процессе горения выдает порядка 11 кВт/час тепловой энергии с каждого литра. Таким образом, продукт по своим топливным качествам сравним с дизельным топливом.

Важно: если масло сильно засорено твердыми включениями, перед использованием его желательно фильтровать.

При этом масляная печь на фильтрованной отработке будет работать дольше и лучше, ее придется реже чистить от нагара.

Делаем форсунку горелки на отработке

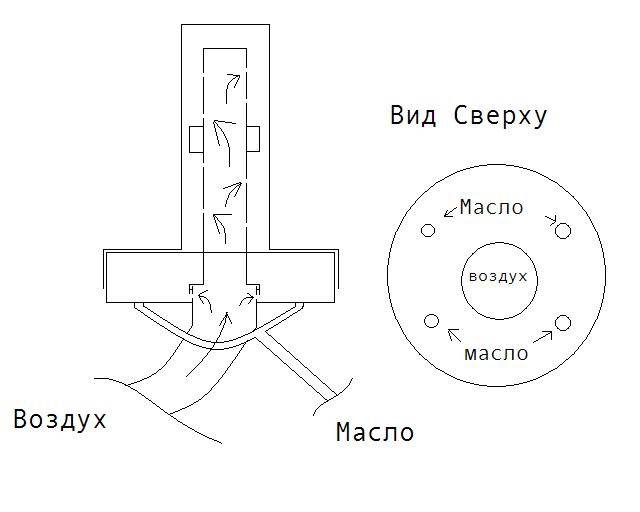

Форсунка — самый ответственный элемент конструкции горелки для отработки, собранной своими руками. Точность ее изготовления определяет топливную эффективность и безопасность системы. Чем больше отверстие форсунки-тем мощнее получится горелка.

Но можно и просверлить отверстие на сверлильном станке. Использование ручной дрели не рекомендуется из-за трудности обеспечения соосности отверстия.

Форсунка

Полусферу можно сделать из мебельной ручки подходящего диаметра или из полусферической гайки. Форсунку надо смонтировать заподлицо с поверхностью полусферы. В самом крайнем случае используют просто выгнутую на правиле полоску металла с приваренным к ней жиклером.

Мощность получившейся горелки можно с известной погрешностью оценить заранее. Горелка с одним отверстием 0,3 мм сможет выдать примерно 16 квт тепловой мощности. Если требуется большая мощность, то лучше не увеличивать диаметр отверстия, а сделать их несколько, на расстоянии не менее 8 мм друг от друга. Практика показала, что из отверстия больше 0,3 мм воздушный поток становится турбулентным, хуже захватывает пары отработки, и тепловая эффективность устройства падает.

Устройство теплообменника

Воздушный теплообменник представляет собой 100 мм трубу, врезанную в корпус печи горизонтально. Для максимальной концентрации горячего выхлопа, который идет из горелки, на верх трубы приварен отражающий экран из 4мм стали (1).

Воздух по теплообменнику прогоняется принудительно и под большой скоростью канальным вентилятором (2). Для того чтобы увеличить эффективность прогрева воздушного потока в трубу теплообменника вставлен завихритель (3). Он состоит из двух, сваренных между собой угольников, длинной 300 мм, с шириной полки 50 мм. таким образом, завихритель идеально входит в 100 трубу и не требует дополнительного крепления (4).

(1)

(2)

(3)

(4) Советуем Вентиляция частного дома: виды, конструкции, схемы

Как правильно эксплуатировать печи на отработке, как их надо обслуживать

Правила эксплуатации и обслуживания печей, работающих на отработанном масле, существуют. И их надо обязательно придерживаться:

Заполнять бак для топлива отработанным маслом больше 2/3 его объёма запрещается.
Для розжига лучше использовать бумагу или ветошь. Горючими жидкостями лучше не пользоваться.
Режим работы агрегата должен выставляться специальной заслонкой, расположенной в нижнем топливном баке.
Нельзя использовать в виде топлива другие жидкие вещества, потому что конструкция предназначена только для сжигания масла.
Оптимальное месторасположения печки – подальше от стен, ближе к полу. На высокие подставки её лучше не устанавливать.
Оставлять без присмотра работающий прибор нельзя.
Помещение, в котором будет установлена такая печь, должно быть оснащено хорошо работающей вентиляцией.
Запрещается вблизи прибора хранить взрывоопасные и быстровоспламеняющиеся вещества.
Используемое в качестве топлива отработанное масло не должно в своём составе иметь воду или антифриз. Они при сильном нагреве отработки взрываются. Поэтому рекомендуется масло перед использованием профильтровать.
Нельзя добавлять масло в бак с топливом, пока оно не выгорело до конца. Залитая новая порция остудит смесь, которая перестанет гореть.
Чистить печку можно любыми доступными способами. Периодичность определяется степенью загрязнения прибора.

Разновидности печек на отработанном машинном масле

Среди общей массы подобных агрегатов выделяют 3 основных вида:

печки открытого типа;
закрытого (капельного) типа;
устройства с наддувом.

Главное сейчас, чтобы читатель разобрался, какие конструктивные особенности есть у каждого из этих видов, и какими они обладают достоинствами и недостатками. Разберём каждый из них подробно.

Печь-буржуйка открытого типа: её особенности и недостатки

О простоте печки-буржуйки на масле-отработке мы говорили. Стоимость тоже будет достаточно низкой. Ещё одним преимуществом можно назвать автономность – от наличия или отсутствия электроэнергии его работа не зависит. Но… наверное, на этом плюсы этого вида и заканчиваются. А вот отрицательных качеств насчитывается куда больше. Среди них:

При малейшем ухудшении тяги в дымоходе печка начнёт чадить внутрь помещения, а пламя будет затухать.
Попавшая в масло любая жидкость вызовет разбрызгивание горящего топлива через отверстия дожигателя. Результат предсказуем. По этой причине отработку следует готовить перед тем, как залить в ёмкость, отфильтровывая воду или иные жидкости.
Низкий КПД при высоком расходе горючего.
Корпус агрегата тяжело поддаётся чистке от сажи.

Так можно переделать под отработку обычную буржуйку

Однако некоторые недостатки можно удалить, если применить некоторые конструкторские хитрости.

Печи на отработке закрытого капельного типа и их особенности

Этот вид имеет кардинальные конструктивные отличия от предыдущего. Перфорированный дожигатель размещается не снаружи, а внутри резервуара. Это может быть ёмкость, сваренная из трубы, листов железа или даже газового баллона. Это обеспечивает более высокую пожарную безопасность. Под дожигателем размещается чаша, на дно которой падают капли масла. Это обеспечивает малый расход отработки и повышение коэффициента полезного действия.

Минусом подобной конструкции можно назвать сложность её сборки. Дело в том, что собрать такой агрегат по чужим чертежам, соблюдая идеальные пропорции, вряд ли удастся. В любом случае понадобятся некоторые доработки в процессе эксплуатации.

Печка на отработке капельного типа может быть и такой

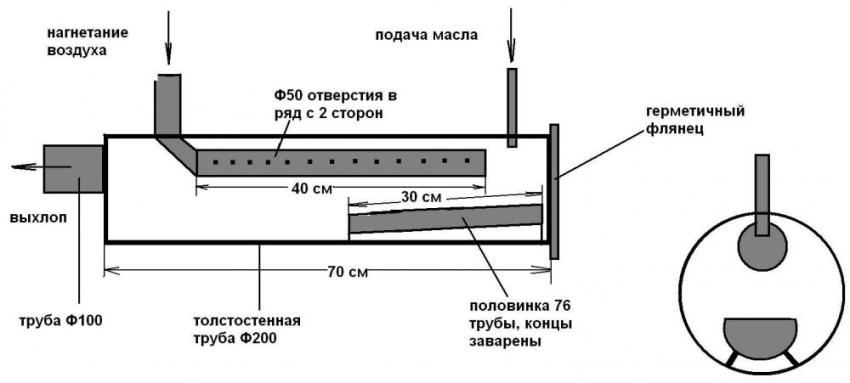

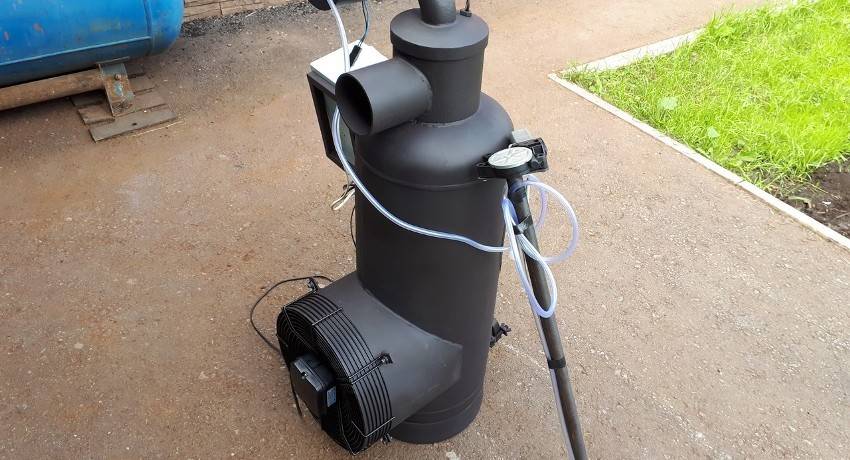

Печь на отработке с наддувом: нюансы изготовления

Принцип работы печи на отработанном масле с наддувом, изготавливаемой своими руками, мало чем отличается от предыдущего варианта. Особенностью является то, что в конструкцию включается вентилятор, обеспечивающий принудительную подачу воздуха. Также в схему монтируется обратный клапан, который исключает попадание продуктов горения в помещение в случае отключения вентилятора.

Полезно знать! Такой агрегат отличается меньшим расходом топлива при большей теплоотдаче. Отрицательным качеством калорифера на отработке с принудительной вентиляцией является энергозависимость. При отключении вентилятора тяга резко снижается.
Вентилятор добавляет процент коэффициента полезного действия, но снижает срок службы агрегата – стенки могут быстро прогореть

Правильная эксплуатации

После постройки печи, нужно правильно и грамотно ее эксплуатировать.

Розжиг

Проблема эксплуатации печи возникают при наступлении холодного сезона. Зимой пары масла не смогут гореть, так как возможно это только при достаточном нагревании. Из-за этого приходится использовать сторонние жидкости в качестве розжига (бензин, спирт). Розжиг наливают тонким слоем на масло, после чего поджигают.

Нагревание начнется после прогревания верхнего слоя масла. Тогда печь начнет функционировать в стандартном режиме. После этого можно открыть вентиль на шланге, через который будет подаваться масло в печь. Чтобы остановить подачу топлива потребуется только перекрыть вентиль.

Очистка

Чтобы очистить печь от образовавшегося при эксплуатации нагара, необходимо использовать металлические ерши или мелкий гравий. При использовании второго варианта камни закидываются в дымовую трубу. Совершая путь до топочной камеры через дымоход, камень отобьет скопившуюся сажу. Гравий и сажа попадают в поддон.

Печь на отработанном масле: разновидности конструкций

Существует несколько разновидностей масляных печей, которые функционируют на отработанном масле. Классической моделью является пиролизный аппарат. Он выполняется из готовых емкостей в виде бочек, труб, баллонов либо из листов сплава. В нижний сосуд заливается масло, которое расщепляется при недостаточном количестве воздуха. В верхнем баке происходит интенсивное сгорание его паров, за счет чего выделяется много тепла.

Регулировка температуры осуществляется подачей воздуха. Такая печь нуждается в постоянной очистке камер от накопившихся фракций. В ней отсутствует механическое управление температурой.

В нижний сосуд печки заливается масло, которое расщепляется при недостаточном количестве воздуха

У печки на отработке масла с помощью вентилятора реализовывается гарантированная подача воздуха во вторую камеру. Процесс горения происходит эффективнее, благодаря чему теплый воздух равномерно поступает в помещение.

Принцип работы печки с капельной подачей горючего схож с механизмом работы дизельных двигателей. Он отличается экономичностью. Однако самостоятельный процесс изготовления аппарата является весьма трудоемким, поэтому лучше приобрести заводское устройство данного типа. К тому же следует учесть, что самодельные капельные печки привередливы к качеству масла, которое перед подачей в печь необходимо предварительно разогреть.

Самой результативной моделью является печь на отработанном масле с наддувом. Она, в сравнении с буржуйкой, имеет более высокую стоимость. Дополнительное тепло поступает от вентиляторов обдува. Наддув можно выполнить с помощью моторчика авто кулера, а обдувание обогревателя обеспечит домашний пропеллер мощностью 220 В.

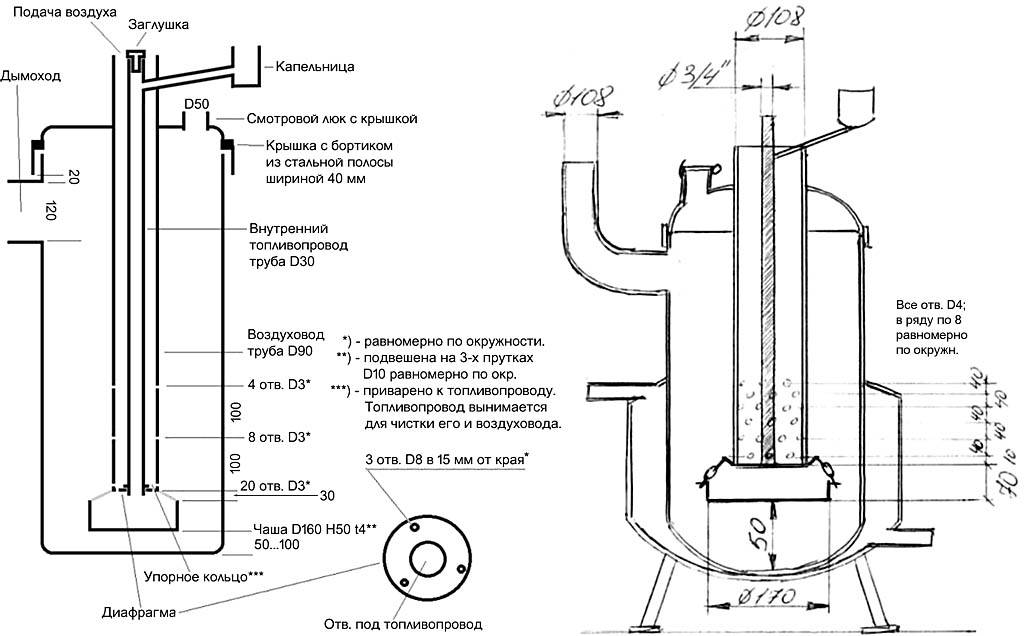

Стандартная схема печи на отработанном масле

Дополнительное отопление

Удобным является то, что подобный котел может быть размещен в любом помещении, где нужно тепло и горячая вода. Также можно своими руками собрать печку на случай отключения отопления, выхода из строя основного котла или очень сильного мороза. Отопительный прибор на отработке, помимо гаража и мастерской, можно использовать также на даче и в небольших частных домах, в том числе двухэтажных.

Из нижней части газового баллона (объемом 100 литров) можно сделать водный контур, который будет снимать тепловую энергию для дальнейшей передачи. Следует сделать в верхней части зоны дожигания (верхний конус) несколько витков из стальной трубы, по которой будет течь вода. Чтобы при этом не упала температура газов, змеевик нужно закрыть стальным теплоотражающим кожухом. Холодная вода будет подаваться снизу и уходить в систему после нагрева в спирали, как показано на чертежах.

Однотрубная система дополнительного водяного отопления чаще всего применяется в небольших частных и дачных домах. Для размещения труб по дому и на нескольких его этажах необходима предварительная планировка. Однако, при такой системе изначально придется отказаться от полотенцесушителей, так как они, как отопление, в результате будут неэффективны. К достоинствам однотрубной системы относятся: эстетичный вид, минимальные затраты на материалы и изготовление и простота сооружения. В начале схемы можно установить вентили, которыми будет регулироваться температура, но данная регулировка будет неэффективной. Обычно подобную систему водяного отопления от печи на отработке устанавливают в производственных зданиях и теплицах. Для дома лучше будет своими руками соорудить двухконтурное отопление, которое будет обеспечивать здание не только теплом, но и горячей водой для бытовых нужд.

Изготовление прибора своими руками

При выборе типа используемой печи для отопления гаража следует определиться с топливом для прибора. Если отработку достать сложно, то и смысла в устройстве на жидком топливе нет. Твердотопливные печи более универсальны, а при небольших переделках смогут работать на масле и мазуте.

Справка! Самое простое подобное устройство изготавливают из ненужного пропанового баллона, обрезков труб, разного металлолома.

Процесс работ

Перед началом работ обязательно сливают остатки газа из баллона. Для этого откручивают вентиль или срезают его ножовкой по металлу, через горловину проливают баллон водой, пока не исчезнет запах газа. После этого воду сливают и корпус спокойно режут болгаркой.

Внимание! Нельзя резать баллон без предварительной дегазации, это может вызвать взрыв оставшихся там паров

Удобнее будет горизонтальная конструкция печи. В месте расположения зольника сверлят 3–4 ряда отверстий диаметром 8–12 мм на всю его длину. В одном из торцов болгаркой прорезают проем топки. Этот кусок в дальнейшем послужит дверцей.
Размечают место под трубу, рассверливают по периметру и подрезают болгаркой. Можно прожечь это отверстие электродом, если есть опыт подобных работ.
Из куска подходящего листа выгибают корпус зольника и приваривают его. К дверце приваривают петли и навешивают ее на место.
Дверца может быть стандартной чугунной, но для этого придется выполнить переходник из уголков и приварить его к торцу баллона. Вместо дверцы можно изготовить переходник с горелкой для работы на жидком топливе. В этом случае печка для гаража получится универсальной.
Из обрезков уголков изготавливают ножки и приваривают их к корпусу.
Устанавливают печку на место и выводят дымовую трубу над крышей, отклонение ее от вертикали не должно быть больше 30 градусов.
Вдоль стен устанавливают теплоотражающий экран из листа жести или фольги, саму печку можно обложить кирпичом для лучшей сохранности тепла.

Какие могут возникнуть трудности?

Чаще всего сталкиваются с проблемой сваривания толстых листов металла и отдельных деталей конструкции. Для ровного сварного шва необходимо использовать электроды соответствующей толщины.

Еще одна сложность, возникающая при постройке, — это плохая тяга или задымление гаража в процессе топки.

Решением будет вывод дымохода выше уровня крыши и установка дефлектора на его окончание. С его помощью будет создаваться разрежение в трубе. На качество горения влияют отверстия в поддувале и расстояние от колосников до дна печки.

Если вам показалось, что печь плохо отапливает помещение, а дрова просто «улетают» в трубу, то можно сделать несколько поворотов на трубе дымохода. Скорость дымовых газов упадет, и большая часть их энергии останется в гараже. Полезно обварить стальную конструкцию печки дополнительными ребрами теплообменника, а еще лучше сделать водяную рубашку и систему циркуляции жидкости по трубам.

Подключение конструкции в бане

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Вот из этого диска и буду делать поддон

Внизу приварил днище.

Стальной круг — это днище

Сверху приварил крышку. В ней вы можете видеть ответную часть горелки и проем. Через проем в печку поступает воздух. Я сделал его широким – так лучше. С узким проемом воздушная тяга может быть недостаточно сильной, из-за чего масло не сможет попадать в поддон.

Дальше сделал муфту. Она в моей печке соединяет поддон и горелку. С муфтой обслуживать печку будет намного легче. При необходимости я могу доставать поддон и чистить горелку снизу.

Дальше сделал муфту

Муфту сделал из 10-сантиметровой трубы, просто разрезав ее по продольной грани. Проем в муфте не заваривал – необходимости в этом нет.

Прародителем таких печей был известный людям старшего поколения керогаз. Он существенно отличался от других конструкций своей безопасностью и эффективностью. Поскольку пары топлива дожигались в специальной камере, весь объем не нагревался и не создавал опасность воспламенения и пожара.

Принцип работы печи на отработанном масле примерно такой же. Она состоит из двух емкостей, расположенных одна над другой, между которыми находится камера сжигания с отверстиями для поступления воздуха. В нижнюю емкость наливается отработка, пары которой активно горят в средней камере, а продукты сжигания, дым и прочие вещества поступают в верхнюю камеру, соединенную с дымоходом, откуда удаляются естественным способом.

Котел для горячей воды располагается в верхней части печи. Он несъемный, имеет краны для забора воды в бане и для запуска отопительного контура. Нагрев парной производится от кирпичной стены, выходящей внутрь. Чтобы эффект от него был максимальным, необходимо расстояние от печи до кирпичного короба сделать довольно небольшим для снижения потерь тепла, но и достаточным для проникновения воздуха.

Есть еще один вариант изготовления конструкции на отработке, совмещенной с кирпичной печью. Изготавливается только нижний резервуар. Камера сгорания имеет форму колена, плавно изогнутого под 90°. На торец приваривается вертикальная пластина, которая сообщатся с внутренней (топочной) частью обычной кирпичной печи. Раскаленные газы, образующиеся при горении отработки, поступают внутрь кирпичной печки и нагревают ее.

Дальнейшая конструкция ничем не отличается от обычной: устанавливается котел для воды, подключается контур отопления с естественной или принудительной циркуляцией, запорная арматура и так далее. Такой компактный вариант оптимален для тех, кто уже имеет готовую печь и желает лишь приспособить ее для сжигания отработки.

Оптимальный вариант: создание замкнутого отопительного контура с узлом подмеса горячей воды. Теплоноситель нагревается в теплообменнике, установленном внутри котла или, как вариант, на дымовой трубе. Такая система позволяет отсечь носитель от воды для хозяйственных нужд, обеспечить более равномерную температуру в системе и дает возможность достаточно точной регулировки температуры в помещениях.

Возможность экономии средств на самом затратном направлении весьма привлекательна для любого домовладельца, а объединение всех элементов в единую систему способствует более удобному и эффективному управлению обогревом дома. Кроме того, вызывает сложность процесс утилизации отработанного масла, а возможность сжигать его с максимальной пользой будет оптимальным вариантом переработки ненужных веществ.
