Печь робинзон своими руками

Конструкции ракетных печей

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов — площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

Высота колпака H составляет от 1,5 до 2D.
Высота его глиняной обмазки – 2/3H.
Толщина обмазки – 1/3D.
Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
Внешняя дымовая труба должна иметь высоту не менее 4 метров.
Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Строя стационарную ракетную печь, нужно уделить особое внимание качеству футеровки вертикального участка жаровой трубы (райзера). Для этого можно использовать огнеупорный кирпич марки ШЛ (шамот легкий) или мытый речной песок

Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки

Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки.

Засыпка из песка выполняется послойно. Каждый слой уплотняют и слегка обрызгивают водой. Сделав 5-6 слоев, им дают неделю для просушки. Термозащиту из шамота сделать проще, но пространство между внешней оболочкой и кирпичом также придется засыпать песком, чтобы не было пустых полостей (рис.4).

Рисунок №4 схемы футеровки жаровых каналов ракетных печей

После высыхания засыпки, верхний обрез футеровки обмазывают глиной и только после этого продолжают монтаж реактивной печи-ракеты.

Нужно отметить, что на основе этой простой конструкции могут быть изготовлены и стационарные печи для дома и сада, поэтому ее вполне можно назвать универсальной. Если поставлена цель самостоятельно изготовить именно мобильную печь типа «Робинзон», то стоит рассмотреть, какие конфигурации она может иметь, и только после этого определиться с выбором модели.

Конструкция и принцип работы печи

Печь «Робинзон» имеет так называемую ракетную конструкцию, и основе которой были создано множество моделей, существенно отличающиеся между собой по размерам и даже по функциональным возможностям.

Обычные ракетные печи состоят из топливника, соединенного с дымоотводной трубой. Топливный бункер может быть устроен горизонтально, вертикально или под углом, соединяться непосредственно с дымоходом или же иметь между этими двумя элементами горизонтальный участок трубы, который удлиняет путь нагретого воздуха и создает дополнительную нагреваемую поверхность.

На данной схеме показаны разные варианты расположения топки ракетной печи:

Печь “Антошка”

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь “Антошка”

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) – 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) – 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см – таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук

Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

Болгарка.
Сварка (для надежного крепления всех элементов).
Маркер.
Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

Разметить имеющуюся в материалах трубу (поставить ее вертикально).
Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
Далее потребуется произвести соединение этих двух элементов.
Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба

Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900 – полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

Устройство

Заводские походные печи Робинзон производятся из профильной трубы с сечением 150×100 мм. Самодельные конструкции делаются такого же размера. При этом бункер изготавливают из профильной трубы, а дымоход – из круглой. Чтобы была нормальная тяга, дымоходная труба должна иметь диаметр не меньше, чем сечение топливника.

Для такой величины топливного отсека допускается дымовая труба длиной не более 90 см. Но подобные габариты делают агрегат неудобным для транспортировки, поэтому лучше ограничиться минимальными 60 см.

Для ножек берется стальной прут. На них предусмотрена резьба, благодаря чему опоры легко устанавливаются и снимаются. Однако после многократного использования реактивной печи она изрядно закопчена, потому процесс привинчивания ножек не очень приятен. Однако распространены и другие варианты, где используется стальной лист для изготовления подставки или устанавливаются несъемные ножки. Но это делает конструкцию более габаритной и неудобной при транспортировке.

В заводских печах Робинзон не предусмотрена подача воздуха в зону горения, а также они не имеют регулируемой крышки, которая изменяет доступ воздуха. Этот момент можно исправить в самодельных печах. Внутри бункера для горючего вещества приваривается пластина, внизу которой находится колосниковая решетка. На плоский элемент укладывается топливо. Через решетку в зону горения поступает воздух, а вверху топливника можно установить заслонку, с помощью которой будет регулироваться подача воздуха. Она делается несколько меньше топливника и не должна полностью перекрывать отверстие, иначе воздух перестанет поступать в отсек и огонь затухнет.

Такая конструкция реактивной печи предоставляет целый ряд преимуществ:

небольшое количество твердого топлива позволяет за короткое время довести до кипения воду, разогреть пищу или же приготовить несложные блюда;
Робинзон не боится ветра, потому огонь не затухает;
реактивная печь проста в монтаже;
устройство не коптит и не дымит;
заводские модели изготавливаются из высококачественного металла и покрываются термостойкой краской, выдерживающей высокие температуры;
топливо не прогорает слишком быстро;
устройство позволяет просушить дрова;
конструкция отличается устойчивостью и удобством в использовании;
печь-ракета нагревается довольно быстро;
максимальная температура на поверхности достигает 900 °C;
толстая сталь (3,5 мм) обеспечивает долговечность устройства.

Цена заводской модели составляет примерно 5 тыс. рублей. Но можно сэкономить, сделав такой агрегат своими руками. Эта задача выполнима при наличии определенных навыков.

Принцип работы ракетной печи

Хотя устройство ракетной печи является достаточно простым, но оно удачно использует целых два принципа работы, заимствованных от других видов твердотопливных отопительных приборов:

принцип дожигания древесных газов, выделяющихся при горении (пиролиз);
принцип свободного перетекания газов по каналам (без побуждения от естественной тяги дымохода).

Вначале разберем устройство ракетных печей прямого горения, предназначенных только для готовки еды. Здесь топливником служит короткий горизонтальный участок трубы, который затем поворачивает кверху. Конструкция проста до безобразия, что и показано на рисунке:

Топливо закладывается в трубу и поджигается, в результате чего появляется восходящий поток раскаленных газов, стремящийся подняться по вертикальному участку и выйти наружу. Здесь на срезе трубы и устанавливается емкость для пищи или воды. Конечно же, между кастрюлей и трубой предусматривается просвет для выхода продуктов горения. Это достигается за счет различных металлических подставок.

Поскольку обогревать помещения таким агрегатом невозможно, конструкция отопительной ракетной печи была дополнена теплообменным устройством и каналами для отвода дымовых газов. Чтобы сохранить на вертикальном участке трубы высокую температуру, он утепляется любым огнеупорным материалом. Далее, для интенсивного отбора тепла сопло сверху накрывается колпаком, например, обычной металлической бочкой. В нижней части огневой горизонтальной трубы выполняется отдельный канал для подачи вторичного воздуха.

Теперь принцип работы ракетной печи выглядит несколько иначе. Во-первых, в конце горизонтального огневого канала происходит дожигание пиролизных газов благодаря поступлению вторичного воздуха. Во-вторых, продукты горения, имеющие высокую температуру, скапливаются под верхом колпака (бочки), создавая некоторое избыточное давление. По мере передачи теплоты наружу сквозь металлические стенки эти газы остывают и устремляются вниз.

Поскольку снизу остывающие газы подпираются новым горячим потоком, то опуститься тем же путем они не могут, а проходят через пространство между стенками трубы и бочки, благополучно выходя в дымоходный канал. Протекание процессов хорошо отражает схема ракетной печи:

Итак, благодаря пиролизу КПД сжигания древесины повышается, а использование свободного перетока газов создает саморегулирующуюся систему, ограничивающую поступление свежего воздуха в топливник. Воздушная смесь подается по мере остывания продуктов горения под колпаком, освобождающих место для ее новой порции. Избыточное давление раскаленных газов «выталкивает» остывшую часть наружу, поэтому работа печи мало зависит от наличия тяги в дымоходе.

Принцип работы

При термическом разложении твёрдого органического топлива происходит выделение газообразных веществ, так же разлагающихся и превращающихся в процессе в древесный газ, обладающей при сгорании высоким уровнем теплоотдачи.В обычных твёрдотопливных печах древесный газ уходит в трубу вместе с газом, где остывает и оседает на стенах в виде копоти. В печи ракетного типа за счёт горизонтального канала газы перемещаются медленнее, не успевают остывать, а догорают, отдавая большое количество тепла.В моделях реактивных отопительных устройств сложной конструкции нагретый воздух и газ проходит по ряду внутренних каналов. Затем перемещаются в верхнюю часть корпуса, под варочную плиту, где и сгорает полностью. Для такой ракеты нет необходимости в дополнительном поддуве. Тяга в них создаётся за счёт дымохода, и чем больше его длина, тем восходящий поток интенсивнее. На этой схеме принцип работы ракетной печи с лежанкой

Раствор для кладки печи

Кирпич кладется на глиняный раствор. Стоит заметить, что для красного кирпича используется красная глина, а если печь планируется строиться из шамотного кирпича, тогда стоит запастись шамотной глиной.

Раствор готовится из речного песка, где фракция зерна составляет от одного до полутора миллиметров и глины в соотношении 2,5 к 1. В раствор добавляется вода в том количестве, которое понадобится, чтобы получилась нужная консистенция кладочного раствор. Если нет желание или возможности приготовить данный раствор самостоятельно, тогда можно приобрести уже готовую печную смесь в специализированном магазине.

Готовится раствор следующим образом:

Нужное количество глины для замеса замачивают в холодной воде на 24 часа.
Полученную массу делят на пять равных частей.
В каждую часть добавляется песок в той пропорции, которая необходима. Это может быть ¼, ½, ¾ от общей массы песка.
Все части соединяются и замешиваются до однородного состояния, после чего полученная смесь оставляется на три-четыре часа для того чтобы отошла вода.

Все печи без исключения состоят из фундамента, массива в который входит топка и воздуховод и, конечно же, дымохода.

Фундамент

Данный элемент печи играет важную роль, ведь это основание на котором будет стоять печное сооружение. В некоторых случаях его делают отдельно от основного основания дома. И это не случайно ведь:

Печь довольно тяжелая и во время просадки грунт будет значительно ниже, нежели под основным зданием.
Так как температура в печи нестабильна, да и сама печь может давать подвижки, а это очень опасно для стен дома.
Отдельное основание под печное сооружение дает приемлемый отступ между печкой и основным строением. Это понижает риск возникновения пожара.

Помимо прочего в таком положении ее легче будет обслуживать: осуществлять ремонтные работы, переделывать или вносить коррективы в случае необходимости.

Изготавливается основание для печи из кирпича или бута, которые кладутся на раствор либо известковый, либо на цементный.

При строительстве основания стоит учесть, что оно должно быть на пять – семь сантиметров больше основания самой печи со всех сторон. Для углубления в землю можно взять около 75 сантиметров.

Если здание одноэтажное, тогда хватит и пятидесяти, ну а если это двухэтажное строение тогда стоит углубить основание на один метр.

Массив

Среди элементов, которые входят в массив печи можно выделить – корпус, топку и дымоход. Для кладки используется красный кирпич, а для облицовки используется тугоплавкий. Сам корпус и дымоходы выкладываются на раствор из огнеупорной глины и песка. В облицовке используется состав из шамотного порошка с глиной, огнеупорной. Толщина швов должна быть минимальной, не более пяти миллиметров.

Перед тем как начать строить печь необходимо красный кирпич замочить в воде минут на пятнадцать. Делается это для того, чтобы кирпичи не тянули воду из кладочной смеси, огнеупорный кирпич же просто протирается влажной тряпочкой.

В ходе работы необходимо выполнять ряд условий:

Проверка горизонта и диагоналей с целью предупреждения наклона. При его наличии придется переделывать верхние ряды и ликвидировать ошибку.
Наполненность швов раствором. Печь необходимо периодически очищать при помощи тряпки от лишнего раствора.
Дымоход нужно будет протирать мокрой кистью для удаления грязи и раствора.

Как советуют опытные печники, перед тем как выложить ряд, его необходимо продублировать в отдельном месте без применения раствора. Такой ход позволит увидеть все возможные ошибки и вовремя их нейтрализовать. Помимо прочего в таком виде резать кирпич намного легче и быстрее.

Труба

Данный элемент печи кладется исключительно из красного полнотелого кирпича. На уровне чердака в качестве связующего элемента используется раствор из цемента и извести, а наружную лишь на растворе из цемента, ведь глину со временем просто вымоет дождь.

Там где труба будет соприкасаться с деревянным перекрытием делается уширение, которое не прилегает к горючим материалам и в образовавшее отверстие засовывается пакля или асбест пропитанные глиняным раствором.

Сверху на трубу надевает дефлектор, изготовленный из металла

Он не только не дает проникнуть внутрь осадкам, но и гасит образующие искры, что очень важно с точки зрения противопожарной безопасности

Устройство печи Робинзон: чертежи и размеры

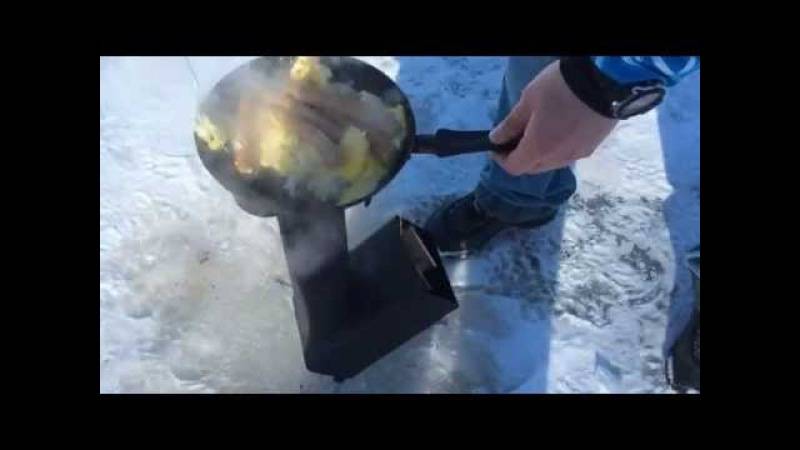

Так выглядит походная печь Робинзон

В оригинале «Робинзон» сварена из профильной трубы 150*100 мм. Самодельные аналогичные печки делают из трубы близкого диаметра. Иногда топливный отсек ставят из куска профильной трубы, а дымоход — из круглой

Важно при этом, чтобы сечение дымоходы было не меньше, чем у топливника, иначе может возникать обратная тяга

Ниже выложим чертежи ракетной печи Робинзон с указанием наиболее распространенных размеров: профильная труба 150*150 мм, топливник длиной 30 см, дымовая труба не менее 60 см. Вообще при таком размере топливника она может быть до 90 см, но памятуя о том, что это все-таки походный вариант, указываем минимально возможную длину.

Чертеж ракетной печи Робинзон для изготовления своими руками чертежи

Ножки выполнены из прутка с резьбой, на месте устанавливаются и затягиваются гайками. Этот вариант самый компактный, но откручивать/прикручивать к закопченному железу ножки — не самое лучшее занятие. Альтернативные варианты опоры: приваренный к днищу стальной лист или стационарные ножки. Их не нужно прикручивать, но в багажнике они места занимают больше.

В случае с оригинальной печью Робинзон в ней не предусмотрен канал подачи воздуха для горения и нет крышки для регулировки горения. В самодельных есть усевершенстовование: в нижней части топливного отсека приваривается пластина, оканчивающаяся колосниковой решеткой. Топливо укладывается на эту пластину. Щель внизу позволяет подавать кислород прямо в зону горения. Для регулирования интенсивности горения к топливному отсеку приваривают крышку-заслонку. По размерам она чуть шире топливного отсека (на чертеже 156,4 мм при ширине топливника 140 мм). Она не должна перекрывать его полностью — иначе огонь затухнет. Делают по размерам ее меньше, чем топливник или встраивают шиберную заслонку.

Чертеж топливника печи Робинзон с зольником и поддувалом

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.
Верхнюю часть баллона удобно использовать в качестве крышки печи
К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
Вместо швеллеров на поршне можно использовать уголки
Приварить рукоятки и подставки.
Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

Первый и второй ряд необходимо выложить сплошными слоями.
На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
На двенадцатом ряду формируется место для варочной панели.
Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Подготовительные работы перед сборкой обогревателя

Буржуйка является источником повышенной пожароопасности. Поэтому размещая её в углу помещения или около стены, необходимо:

Повесить на печь защитные экраны.
Поднять её от пола, а пол под ней возле дверей топки и зольника защитить кафельной плиткой или асбестовыми плитами.

Стены и пол в месте установки буржуйки должны защищаться несгораемыми материалами, а сама печка —подниматься на теплоизолирующее основание

Отбор тепла водяным контуром из активной зоны котла понижает температуру горения, снижает тепловое излучение печи. Теплообменник влияет на процесс горения как ведро воды на костёр. Внутри топки появляется холодная зона рекуператора, которая не даёт топливу полностью сгореть, вызывая образование сажи в дымопроводе и дыма над печной трубой. Буржуйка будет постоянно дымить.

Необходимые материалы и инструменты

Для изготовления печурки-времянки понадобятся следующие инструменты и материалы:

Болгарка.
Электро- или газосварка.
Электрическая дрель и свёрла.
Слесарный инструмент: плоскогубцы, молоток, напильник, шлифовальная бумага, линейка, метчик.
Сантехника: фитинги-американки, гайки под фитинги, шарнирные краны, переходники.
Уплотнитель или силикон для фитингов.
Металлический лист из легированной стали.

В качестве основы для изготовления печи могут использоваться:

Металлические бочки объёмом от 20 до 200 л.
Автомобильные диски от 2 шт.
Баллоны из-под пропана или углекислоты.
Толстостенные металлические трубы диаметром от 150 до 350 мм.
Металлические фляги для воды на 20, 30 или 40л.

Одним из самых популярных решений для изготовления буржуйки своими руками является переделка старого газового баллона

Если указанные материалы есть под рукой, значит, уже 2/3 конструкции будущей печки готово. Осталось лишь собрать всё в единое устройство.

Изготовление обогревателя и устройство магистрального бойлера на дымоходе буржуйки

Выбираем доступный материал для изготовления устройства. Учитываем, что для алюминиевого рекуператора материала нужно в два раза больше, чем для медного из-за свойств теплопроводности. Для установки печи с теплообменником высотой в 500 мм понадобится:

Медная или алюминиевая трубка диаметром 16 мм длиной 50 м.
Газовый баллон или баллон из-под сжатого газа.
Труба для дымохода диаметром 150–210 мм.

Пошаговая инструкция изготовления времянки с бойлером:

Обрезаем газовый баллон. Подвариваем ножки.

Сначала у газового баллона необходимо срезать верхнюю часть

В нижней части баллона делаются отверстия для удаления золы и образования тяги

К поверхности, где просверлены отверстия, привариваем металлическую коробку для устройства зольника

Для горения топлива достаточно воздуха, который будет поступать через отверстия колосника

Видео: буржуйка с водяным контуром

Устройство ёмкостного теплообменника на дымоходе буржуйки

Собираем ёмкостной рекуператор, пользуясь схемой.

С помощью печки-буржуйки очень удобно наполнять горячей водой накопительный бак

Пошаговая сборка печки с водяной рубашкой:

Берём трубу диаметром 250–300 мм или пользуемся углекислотным баллоном.
Взяв толстый лист металла, вырезаем болгаркой две металлические квадратные пластины. Размер пластин чуть больше диаметра баллона (350х350 мм).

Отверстия под топку и поддувало вырезаются одно под другим при помощи болгарки

В нижней и верхней части углекислотного баллона привариваются гайки к которым будут подводиться трубы с теплоносителем

На финальном этапе крепится дымоход, а сварочные швы обрабатываются напильником

Необходимо проверить все места соединений при рабочем давлении в 2–4 атмосферы

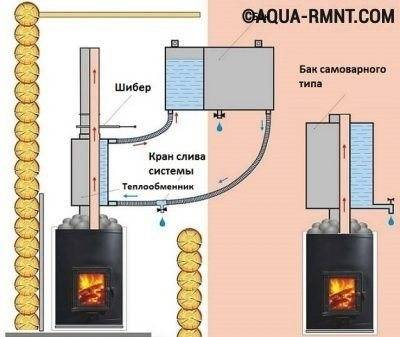

Водонагреватель в бане вполне можно снабжать горячей водой через теплообменник печи

Печь робинзон своими руками: чертежи для самостоятельного изготовления печи

Конструкции ракетных печей

Основные размеры
