Фундаментные чертежи и планы в разрезе
Графические документы, составляемые при проектировании плитного фундамента, представляют собой планы и чертежи, которые дают подробную информацию о планируемом объекте, а именно:
- габаритах;
- форме;
- осях;
- размерах слоев;
- схеме армирования;
- вариантах тепло- и гидроизоляции;
- схемах закладки инженерных коммуникаций.
Ниже представлены примерные планы плитного основания:
Вид сверху:
В разрезе:
Например, на схеме ниже отображена схема армокаркаса, где:
- Арматурные стержни класса А3, диаметром 12-16 мм, шаг – 200 мм.
- Арматурные стержни А3 диаметром 8 мм, размер ячейки 400х400 мм.
- Защитный слой бетона толщиной 35 мм.
План коммуникаций помимо общей схемы должен в обязательном порядке отражать все диаметры инженерных линий, чтобы давать представление о размерах вводных отверстий для строителей:
А я вот опасаюсь, что вода из водостока разрушит поверхность отмостки. Что мне делать?
Это правильные опасения. Нужно или организовать отвод воды в оборудованную систему дренажа фундамента, или сделать поперечные сточные канавки там, где установлены водосточные трубы.
Вот как сделан водоотвод у пользователя нашего форума с ником АлБут:
Водоприемные лотки под каждую трубу за кромкой отмостки заканчиваются дождеприемниками, из которых стоки потом собираются трубами в ливневку.
На FORUMHOUSE вы сможете прочесть статью о том, как сделать цоколь и отмостку с учетом конструктивных особенностей дома, посмотрите наш большой фотоотчет по дренажу, посмотреть варианты правильного пирога теплой отмостки. Посмотрите видео про утепление цоколя и отмостки – там очень наглядно показаны все этапы.
Изготовление отмостки вокруг дома из бетона
Технология изготовления бетонной конструкции доступна любому домашнему мастеру. Определив ширину, глубину закладки, выполняют замеры, земляные работы. И начинают выкладку слоев с последующим армированием и заливкой. В качестве финишного декора используют плитные материалы или железнение поверхности.
Инструменты и материалы для работы
Из инструментов пригодятся:
- лопаты;
- ведра;
- измерительная рулетка;
- колышки и капроновый шнур;
- уровень;
- мастерок;
- рулонная гидроизоляция;
- геотекстиль;
- водосточные коллекторы.
Материалы:
- деревянные доски 2х10 см и опоры для опалубки;
- арматурный пруток сечением 6-10 мм;
- бордюрный камень;
- песок;
- цемент марки от М300;
- щебень;
- глина;
- вода.
Мастеру не помешают средства индивидуальной защиты, бетономешалка или емкость для замеса.
Разметка и выемка грунта
Перед началом работ выполняют разметку зоны действий. Колышками отмечают точки карнизного или фронтонного свеса, отступают от них не менее половины глубины фундамента (от 0,6 м).
После выполнения замеров между колышками натягивают капроновый шнур и копают траншею до 35 см глубиной.
Затем так:
- На дно траншеи насыпают слой глины высокой степени жирности. Толщина слоя до 12 см.
- Поверх глины выкладывают щебень слоем в 5-6 см. Уплотняют. Выкладывают полотно геотекстиля.
- На щебневую подушку и геотекстиль насыпают слой песка толщиной до 10 см. Песок немного увлажняют, уплотняют.
По внешней границе траншеи копают канаву шириной и глубиной в 20 см. Для утепления конструкции (если нужно) применяют плиты экструдированного пенополистирола. Поверх уложенной подушки выкладывают слой щебня, делают отсыпку песком толщиной слоя до 1,5 см, затем плиты утеплителя. Плиты засыпают сухим песком на высоту до 5 см.
Установка опалубки для отмостки
Доски для каркаса сбивают в щиты по две штуки, стыкуют перемычками через каждые 50 см. Конструкцию ставят параллельно фундаменту по борту траншеи.
Фиксируют каркас с внешней стороны щитов кольями. Шаг установки кольев 1,5 м, для стойкости щиты снаружи засыпают грунтом.
Устройство пирога бетонной отмостки
Многослойная система представляет собой чередование различных материалов с собственными характеристиками:
- песчаная насыпка выравнивает основание;
- щебенка нивелирует сезонные подвижки грунта;
- армирующие прутки обеспечивают гибкость монолита;
- бетонная заливка – целостность всей конструкции.

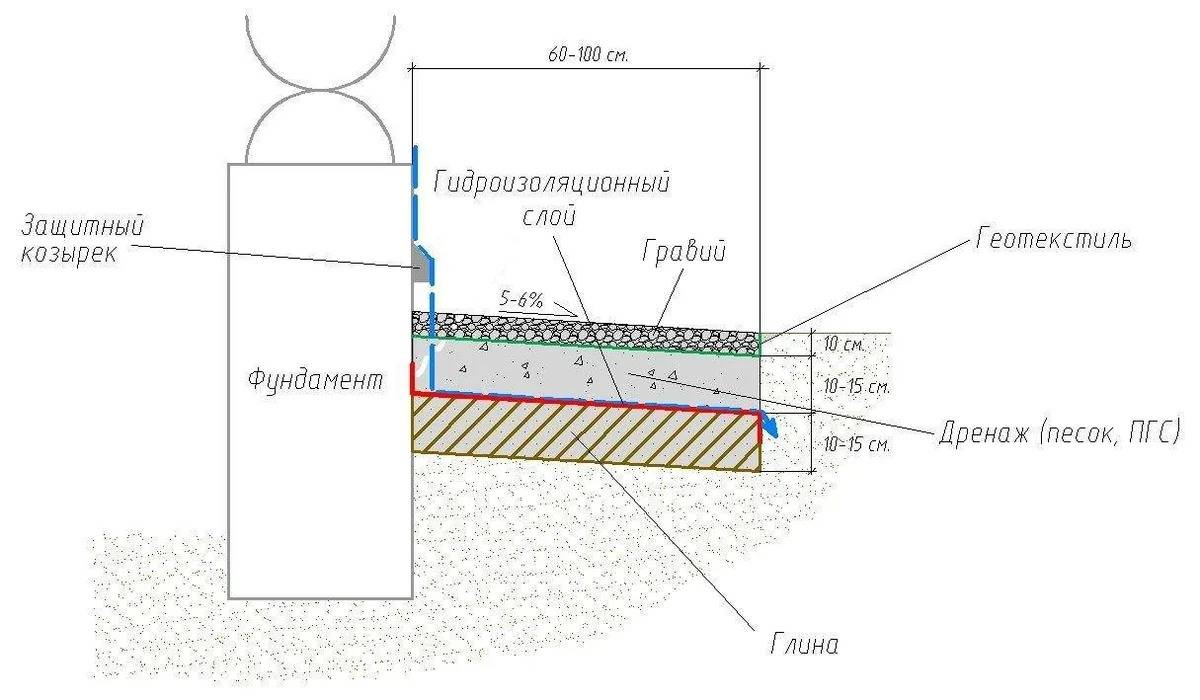

Устройство пирога на схеме:

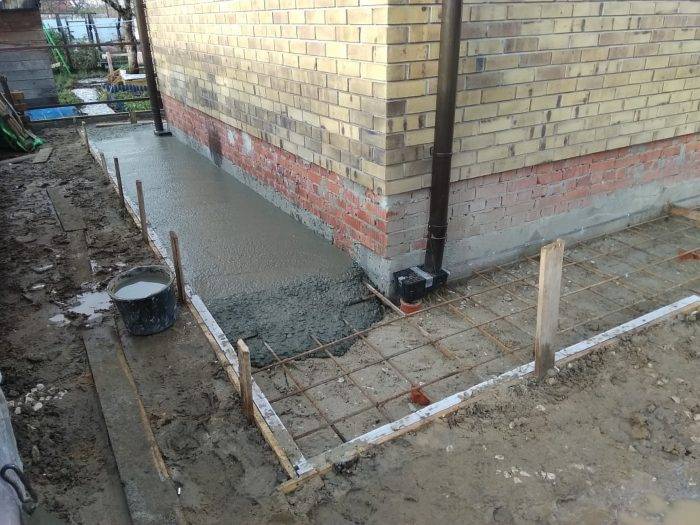

Укладка арматуры отмостки
Некоторые мастера обходятся без выкладки прутков, но если следовать требованиям и смотреть, как правильно залить отмостку вокруг дома, армирующий каркас выкладывают в обязательном порядке. Изготавливают его из арматуры сечением 6-10 мм. Направление выкладки вдоль или поперек, шаг в 10 см. Зона заливки бетонной смесью должна быть покрыта прутками равномерно и без пропусков.
Заливка отмостки бетоном
Перед началом работ просчитывают нужный объем раствора. Формула – высоту умножить на длину и на ширину дорожки. Самостоятельно готовят раствор из цемента, песка, щебня в пропорции 1:2:3,5. Чтобы повысить морозостойкость готового состава, на каждое ведро добавляют по 1 ст. л. моющего средства для посуды.
После заливки массу протыкают прутком для удаления пустот или уплотняют глубинной уплотнительной машинкой с вибрацией. Дорожку накрывают пленкой, оставляют на 10 суток для набора прочности. В процессе просушки пленку поднимают, опрыскивают поверхность бетона водой. После истечения срока снимают опалубку, выполняют декорирование поверхности по выбранному типу. Монтаж отмостки из бетона закончен.
Варианты облицовки отмостки
При подвижном грунте в процессе сооружения базы оставляют деформационные швы. Они нужны для движения бетона в этих зонах, значит, покрытие также выбирают с учетом особенностей почвы. В данном случае практично облицевать поверхность брусчаткой или другим плитным материалом.
Железнение – отделка, придающая поверхности прочность, гладкость. Различают сухую и мокрую техники:
- Сухая техника. Свежезалитый слой бетона посыпают сухим цементом, втирая его в поверхность. Слой цемента до 2 мм. После просушки бетона остатки цемента сметают. Прочность покрытия увеличивается в несколько раз.
- Мокрая техника. Делают через 10-14 суток после заливки. Разводят цемент и песок (1:1), смачивают дорожку водой, широким шпателем наносят стяжку толщиной в 3-5 мм. Разравнивают, просушивают.
Варианты в зависимости от места применения
Защита фундамента необходима каждому зданию, любым постройкам на участке. В зависимости от типа строения, выбирают отмостку, которая будет соответствовать назначению.
Для дома
Литые покрытия используют на сухих почвах, которые не склонны к пучению (деформации в период заморозков). На мягкой почве, глинистой или суглинке предпочтение лучше отдать мягкой отмостке, насыпной или скрытой.
Частного
Если фундамент из монолитной плиты или ленточный, применяют все виды защитного покрытия. Для свайного фундамента строительство отмостки также необходимое мероприятие, влага способна размыть грунт вблизи свай и существенно снизить их несущую способность. К нему подходит мягкая и жесткая отмостка, с утеплителем.
Об отмостке для частного дома читайте здесь, для деревянного — здесь.
МКД
Для многоэтажных домов с заглублённым фундаментом используют бетонную и асфальтобетонную отмостку. Основание строения требует максимально твердой по составу, гармоничной защиты с утеплением, дренажной системой и ливневой канализацией.
Более подробно об отмостке для МКД тут.
Резервуар
Нередко резервуар находится на возвышении или в низине, на неровной почве. Для отмостки здесь используют железобетонные плиты, монолитный бетон, булыжник. Самым практичным покрытием считается тротуарная плитка крупного размера. Откосы защищают канальными плитами. Материалы, при необходимости, можно ремонтировать частично, не разбирая поверхность целиком.
Беседка
Здесь задача гармонично вписать отмостку в дизайн участка. Используют насыпной вариант, тротуарную плитку или скрытую отмостку. Они создают ухоженный вид на территории.
Под забор
Некоторые виды заборов делают с фундаментом, чтобы надолго сохранить его. Используют ленточный, мелкозаглубленный вариант с насыпной, полутвёрдой или мягкой отмосткой. Глубина траншеи составляет 15 см, ширина 50 см. «Пирог» без песка, на дно траншеи укладывают щебень, после гидроизоляцию и стяжку под покрытие. Утеплитель не применяют.
Бассейн
Обязательно соблюдается уклон в сторону от бассейна, можно организовать на конструкции площадку для столика или шезлонгов.
Каркасный бассейн устанавливают на основании покрытом террасной доской, деревянным настилом. Так как в несезон конструкцию убирают, нет смысла устанавливать жёсткую отмостку.
Подвал
При наличии цокольного этажа или подвала в здании, рекомендуется строительство жесткой отмостку с бетоном, камнем или тротуарной плиткой. Утеплитель здесь обязательный слой, так как нужно сохранять оптимальную температуру в подвальном помещении и нельзя допускать сырости.
Для создания защитного слоя подходят:
- бетон,
- тротуарная плитка,
- асфальтобетон,
- насыпная отмостка.
Гараж
У стены создают стандартную отмостку, ширина 1 метр, или +20 см от уровня свеса крыши. Защита перед въездом в ворота гаража – это площадка из отмостки, выполненная под наклоном от порога. Стандартная продолжительность 3 м, чтобы машине удобно было размещаться. Уклон небольшой 3-5%.
Для финиша подходят:
- асфальтобетон,
- бетон,
- плитка.
Мягкие отмостки перед воротами не рекомендуется устанавливать, поскольку автомобиль может забуксовать, застрять или испортить внешний вид покрытия.
Более подробно читайте здесь.
Колодец
Наиболее распространённый вариант – глиняный защитный слой
Называется такой элемент в строительстве – глиняный замок (ударение на второй слог).
Единственный минус – от влажности покрытие становится скользким, требуется организовать бетонную дорожку или настил из досок, для возможности безопасного набора воды. Подробнее читайте в этой статье.
Нормы
Главной задачей составителей любого норматива является предложение таких решений, которые позволят избежать падения несущих характеристик конструкций. Обязательно предусматривается использование достаточно упругих изолирующих материалов. Если создается предварительно напряженная конструкция с 1 и 2 уровнями стойкости к трещинам, разрыв между деформационными швами должен быть рассчитан с учетом вычисленной трещиностойкости. СНиП предусматривает обязательное использование цемента не ниже М400. Если цементируются швы с раскрытием менее 0,5 мм, то надо применять особые растворы малой вязкости.
Обследование и приемка участков работ производится строго до финишной обработки. Компенсирующий слой должен примыкать ко всей стене дома. По умолчанию предусматривается крепление по периметру поперечных досок. Их толщина должна составлять 2 см, а шаг – от 1,5 до 2,5 м.
Конструкция и схема правильного пирога плитного основания под дом
Классический «пирог» плитного основания состоит из следующих слоев:
- Подушка из нерудных материалов – песка, щебня, песчано-гравийной смеси.
- Бетонная стяжка для усиления конструкции и обеспечения идеально ровной поверхности.
- Несколько слоев рулонного гидроизоляционного материала.
- Один или два слоя утеплителя (чаще всего экструдированного пенополистирола).
- Армирующий каркас из одной сетки или двух связанных в пространстве поясов, изготовленных стальной рифленой арматуры.
- Непосредственно слой бетонной плиты толщиной 0,1–0,4 м.
- Слой гидроизолятора, нанесенный на затвердевшую плиту.
Схема дополняется дренажным кольцом по периметру и отмосткой с подложкой из утеплителя. Как правило, чтобы исключить смешивание нерудных материалов подушки с землей, дно грунта укрывают геосинтетической тканью.
Нужен ли щебень?
Подушка под плитным фундаментом может состоять только из уплотненной песчаной прослойки и подбетонки, но большинство практикующих строителей добавляют в «пирог» слой щебня средней фракции.
Этот материал характеризуется морозостойкостью (F15 до F400) и повышенным сопротивлением к силам морозного пучения, поэтому в разы уменьшает риск возможных деформаций в фундаменте при температурных перепадах. Щебенку укладывают слоем до 20 см на уплотненный песок. Нерудный материал орошают водой и тщательно уплотняют виброплитой.
