Подключение электроплиты своими руками: схемы подключения в квартире

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается

Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы

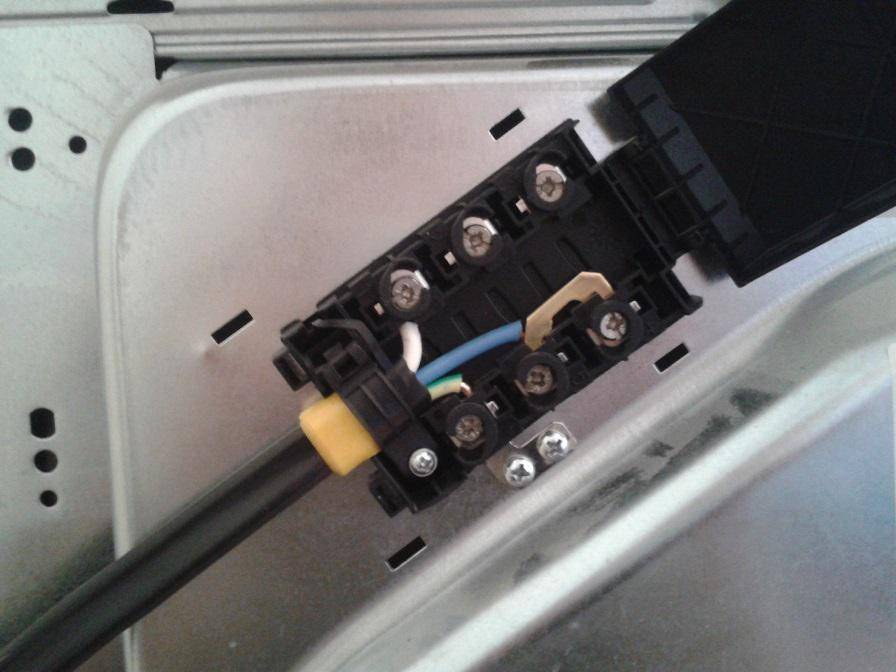

Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления

Все остальное — аналогично

Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

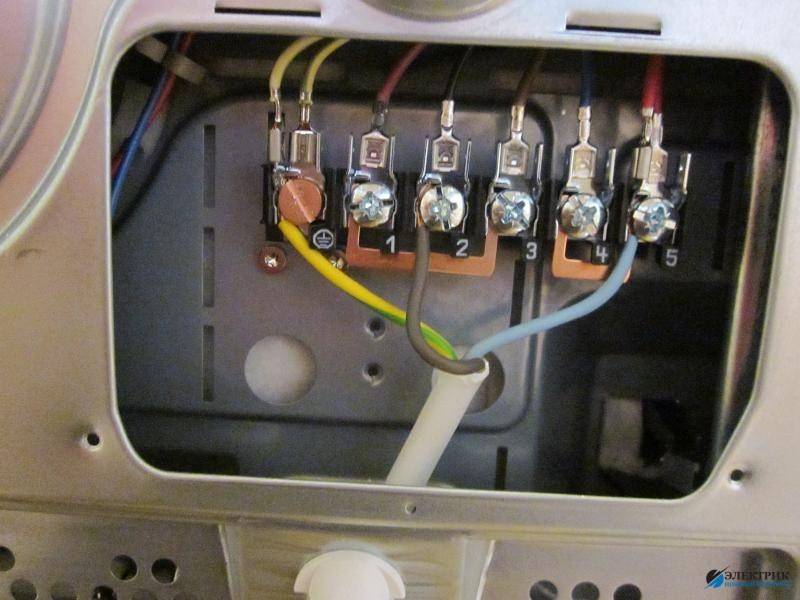

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

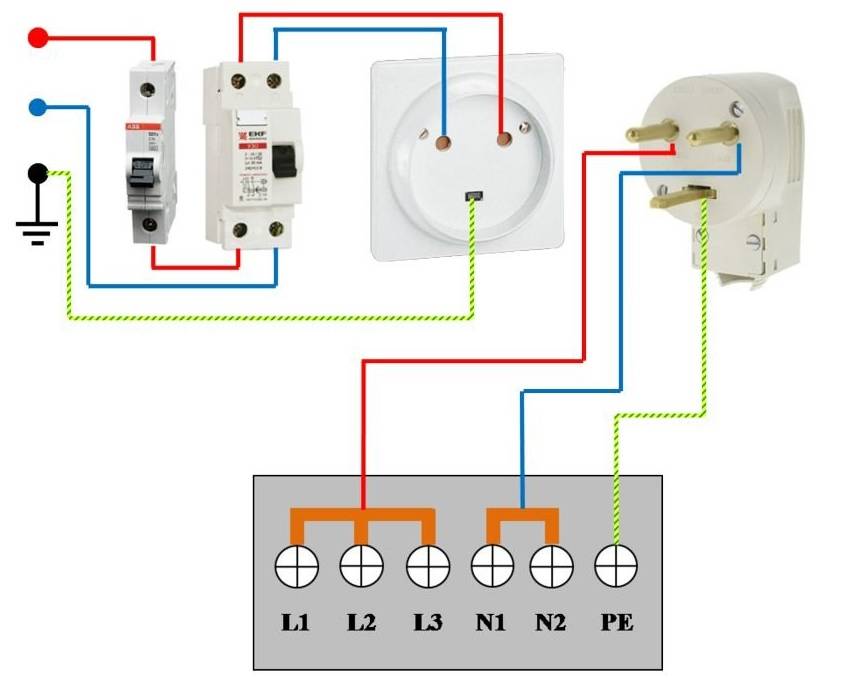

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

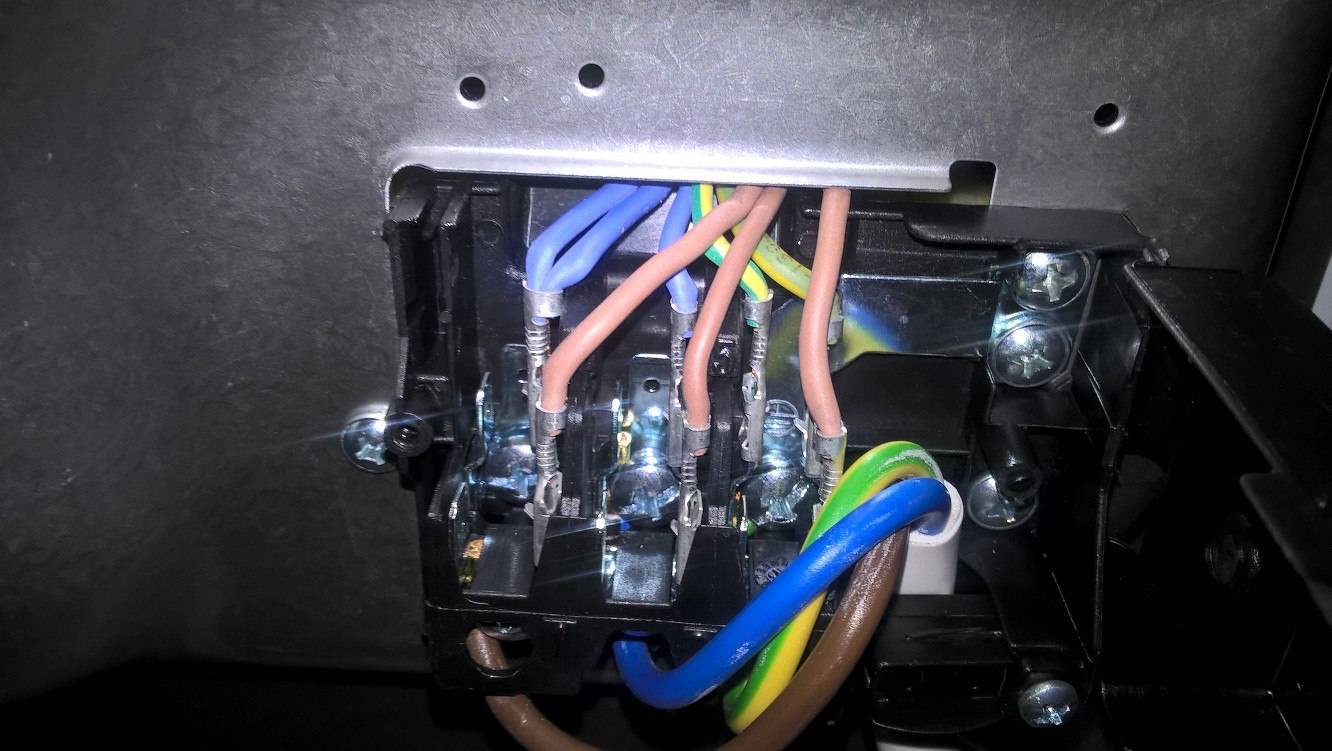

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль»

Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание

Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль)

Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Прямое включение

Этот способ будет наиболее подходящим в том случае, если отсутствует необходимость отключения бытового прибора — в данном случае электрической плиты — от общей электрической сети. Этот вариант считается наиболее безопасным из всех возможных. Это объясняется тем, что риск перегрева существенно снижен, ведь дополнительные соединения, которые могут этому способствовать, отсутствуют. Однако, если есть необходимость отдельного отключения, то в таком случае не обойтись без установки клеммной коробки или розетки.

Этот способ будет наиболее подходящим в том случае, если отсутствует необходимость отключения бытового прибора — в данном случае электрической плиты — от общей электрической сети.

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Варианты подключения электроплиты к сети

Так как электрическая плита потребляет довольно много электроэнергии, то она должна подключаться к электросети отдельным кабелем, идущим прямо от распределительного щитка. Большинство современных квартир, особенно в новостройках, имеют отдельную линию питания для электрической плиты. Если же такая линия в доме не предусмотрена, то ее необходимо проложить. На линии обязательно должен быть установлен предохранительный автомат мощностью 25-40 Ампер.

Подключение к однофазной электросети

Такое подключение является наиболее распространенным вариантом и чаще всего используется в квартирах многоэтажных домов. Для подключения плиты к однофазной сети используется трехжильный кабель. Каждая жила кабеля имеет свою окраску: красный цвет обозначает фазу, синий – ноль, а желто-зеленый – заземление. Кабель подключается к контактам электроплиты, расположенным под защитной крышкой.

Каждый из контактов плиты имеет свое обозначение. Буквой L маркируются все фазные выводы, сколько бы их не было, буквой N – нулевые, которых также может быть несколько, буквами РЕ – заземление и обычно это только один вывод. Если выводов, маркированных буквой L несколько, то при подключении плиты к однофазной сети необходимо воспользоваться перемычками, которые поставляются в комплекте с плитой.

При подключении кухонной  плиты сначала подсоединяют провод заземления к выводу РЕ, потом – ноль к выводу N. Если нулевых выводов на плите несколько, то они сначала соединяются между собой перемычками, а потом к одному из них подсоединяется провод кабеля в синей изоляции. Последней подключается фаза. Все выводы с буквой L также соединяются перемычкой, а потом подсоединяется фазный провод кабеля.

Двухфазное подключение

Этот метод подключения встречается довольно редко. В этом случае используют кабель с четырьмя жилами, две из которых являются фазами, а две другие – ноль и заземление. Подключение производят так: сначала подсоединяют провод заземления, потом используя перемычку для нулевых выводов, подсоединяют нулевой провод. Если плита имеет три фазных вывода, то два из них соединяют перемычкой и подсоединяют к одному из выводов фазную жилу кабеля, а к оставшемуся третьему выводу – вторую фазную жилу.

Трехфазное подключение

Подключение плиты к трехфазной электросети имеет массу преимуществ. Во-первых, при таком подключении происходит более быстрый нагрев конфорок. Во-вторых, на проводку припадает меньшая нагрузка, а в-третьих – практически полностью отсутствует падение электронапряжения даже во время работы плиты с полной нагрузкой. Главным недостатком такого подключения является стоимость, которая на порядок выше по сравнению с однофазным подключением. Кроме того, следует отметить определенную сложность оформления подобного подключения и требования к лицу, использующему такую сеть.

Для подключения электроплиты к трехфазной сети необходим кабель с пятью жилами. Три жилы этого кабеля являются фазами, а другие две – ноль и земля. Вначале также подключают заземление и ноль, предварительно соединив перемычкой нулевые выводы. К трем фазным выводам плиты подключают по одному фазному проводу кабеля. Цвет фазных проводов может быть разным, но нулевой провод всегда синий, а провод заземления – желто-зеленый.

Что касается схемы подключения плиты, то она идентична для электросетей с любым количеством фаз. Плита подключается от вводного автомата через отдельный групповой автомат. Иногда в качестве защиты его дополнительно оснащают УЗО автоматом.

Требования, предъявляемые к схеме подключения электроплиты:

• при подключении к однофазной сети вводный автомат на квартиру должен быть рассчитан на номинальный ток 40 Ампер. При подключении к трехфазной (двухфазной) сети номинальный ток вводного автомата определяется техническими условиями;
• для питания электроплиты должна быть организована отдельная группа, которая должна питаться от группового автомата с номинальным током 25 Ампер. Это касается только подключений к однофазной сети;
• электрическая проводка для электрической плиты должна соответствовать нормам ПУЭ кирпичных, бетонных и железобетонных помещений и должна выполняться скрытым способом. Открытая проводка для электроплиты допускается только в тех помещениях, которые выполнены из горючих материалов;
• розетка для электроплиты должна быть рассчитана на номинальный ток 25 Ампер. Розетка обязательно должна быть оснащена заземляющим контактом.

Как правильно заземлить электропечь

Для начала нужно узнать, заземлен ли электрощит. Если да, то провод заземления (желто-зеленый) подключается к корпусу щитка через прикручивание большого болта.

Второй вариант: создать свой контур заземления, это удобно сделать в частном доме.

1. Вкопать в землю три прута из железа.
2. Сделать соединение полосками из стали.
3. Из щитка вывести заземляющий провод.
4. С помощью проволоки прикрепить провод к контуру заземления.
5. В электрощитке заземляющий провод соединить со свободной нулевой шиной.
6. Перед использованием нужно замерить напряжение прибора, оно не должно превышать 8 Ом.

Заземлен ли щит квартиры

Перед подключением электропечи необходимо определить, есть ли заземление в электрощитке. Проверить это несложно.

1. Опустить все рубильники в щитовом шкафу.
2. Открыть переднюю панель щитка.
3. Отверткой-индикатором проверить напряжение в шине заземления. Это шина, к которой подключен желто-зеленый провод. Напряжения быть не должно.
4. Гибкий проводник подсоединить к нулевой шине (она с синим или голубым проводом).
5. Другим концом проводника прикоснуться к шине заземления. Если заземление есть, сразу сработает внутреннее УЗО – устройство защитного отключения.

Аналогичным способом можно проверить наличие заземления и в розетках.

Трудности с заземлением

Заземление проводки необходимо для безопасности. Это защищает человека от удара током, а электроприборы – от поломок, предотвращает пожары из-за короткого замыкания.

Ошибки с заземлением могут привести к тяжелым последствиям, поэтому техникой безопасности и инструкциями пренебрегать не стоит.

1. Если в сети только автоматические выключатели, не стоит проводить заземление к розеткам. При таком заземлении невозможно будет подключить ни один электроприбор.
2. Никакие трубы, будь то отопительные или водопроводные не могут быть контуром для заземления. Розетки нельзя присоединять к корпусу прибора. При таком подключении автоматический выключатель не будет работать и не сможет правильно отреагировать на короткое замыкание. Как следствие, напряжение распространится по всем предметам из металла, в том числе и у соседей.
3. Нельзя проводить зануление проводки из двух кабелей. Любые провода следует соединять строго по инструкции. Если фаза попадет на нулевой провод, электроприбор сгорит при подключении к сети.
4. Если заземление не готово, не надо подключать провода ни к контактам в щитке, ни к его корпусу. Это может привести к напряжению щитовой коробки.

Подключаем электроплиту

Это значит, что подключить электроплиту необходимо на выделенную линию электропитания.
Также снимается фиксирующая планка, придерживающая кабель.
Советы Во время выполнения работы нужно быть уверенным в том, что никто не включит подачу тока снова. Один из вариантов подключения электроплиты к заземлению — это воспользоваться общим заземлением дома, если таковое имеется. Схема подключения электроплиты С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже.

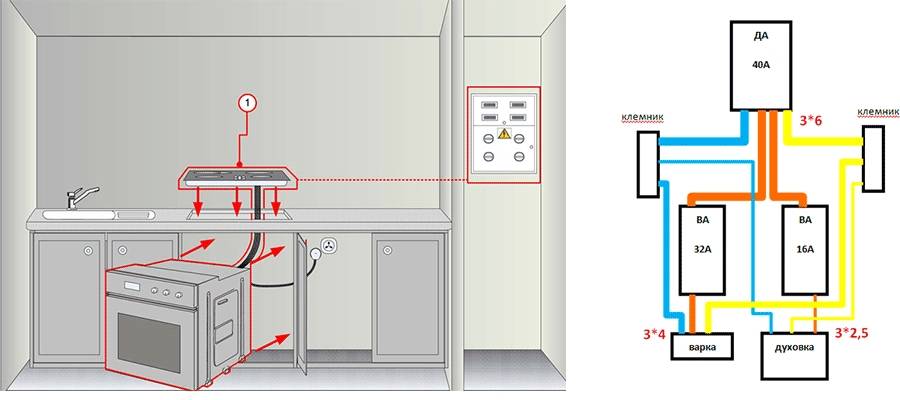

Схема подключения электроплиты Обязательно в электрощите требуется произвести установку отдельного рубильника с предохранителем, также его можно заменить имеющейся свободной колодкой. То есть, при подключении прибора с потребляемой силой тока в 20 А, используется автомат на 25 А. Поскольку значения входного номинального тока указывается не на всех электроприборах, то придётся суммировать их мощность. Обозначение заземления осуществляется при помощи кембрика с желто-зеленой окраской, оно должно фиксироваться на провода; схема точного подключения электрической плиты описывается в аннотации по эксплуатации.
Для такой мощной нагрузки продаются силовые розетки

Также, важно проследить, чтобы электроточка была удалена от источников воды и огня. Правильное подключение силовой розетки Определившись с местом, где предстоит монтировать розетку для своей новенькой плиты, и проложив туда питающий кабель, можно приступать к ее установке

Подключение электроплиты своими руками: пошаговая инструкция

Фазные зажимы обозначены на схеме L1, L2, L3, L а в клемной коробке- номер 1,2,3- видно на фото , нулевые зажимы на схеме это буква N в клемной коробке номер 4 и 5 и заземление обозначено соответствующим значком. Закрываем крышку.

Закручиваем болтики, не передавая чрезмерного усилия. Бывает и так, что есть только две фазы и ноль, в таком случае используют схему для двухфазного подключения. Индукционную плиту или аналогичную варочную панель так же нежелательно ставит рядом с холодильником или другими бытовыми приборами, генерируемое ею электромагнитное поле негативно влияет на их работу.

Индукционную плиту или аналогичную варочную панель так же нежелательно ставит рядом с холодильником или другими бытовыми приборами, генерируемое ею электромагнитное поле негативно влияет на их работу. Это те же два устройства, но в одном корпусе. Она должна быть удобной, по возможности просторной, но обязательно практичной. Если в комплекте с плитой нет силовой вилки, то провод можно подсоединить самостоятельно Когда подключение закончено, нужно поставить назад защитную крышку распределительной коробки, затянуть шуруп. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза красный или коричневый проводники , второй — контакты 4 и 5 — это нейтраль или ноль голубой или синий , шестой контакт — это земля зеленый или желто-зеленый.
Подключение современных электроплит

Схема подключения электроплиты

Схема подключения электроплиты такого типа называется радиальной. Существует также кольцевая схема. При такой схеме подключения на одном кабеле может быть размещено несколько розеток. Запрещается подключение нескольких электроприборов через жучок.

Чтобы ответить на вопрос, как подключить электроплитку своими руками, следует знать, сколько имеется схем подключения. Причем подключение встроенной электроплиты ничем не отличается от подключения автономной плиты. Имеется однофазная, двухфазная и трехфазная система подключения электроплитки. Так как в наших квартирах распространена однофазная система, то и плиту следует подключать по однофазной схеме. С этой целью в клеммной колодке устанавливаются соответствующие перемычки. Затем к колодке следует подсоединить силовой кабель. Розетку нужно установить в выбранном вами месте таким образом, чтобы хватило длины кабеля.

Особое внимание следует уделить при подсоединении электроплиты подключению конфорок. Схему подключения конфорок можно найти в паспорте, который прилагается при покупке электрической плиты

Обычно конфорка включает в себя корпус стальной, клеммник, теплоизоляцию и нагреватели плоского типа.

Нагревательный элемент устанавливается в ячейку соответствующего размера. Поверхность конфорки должна быть выше уровня поверхности самой плиты. Имеются специальные винты, которые регулируют горизонтальное положение нагревательных элементов. Жилы кабеля присоединяются к винтам и зажимаются соответствующими гайками. Подсоединение конфорки – процесс достаточно трудоемкий и ответственный. В случае неправильной установки нагревательных элементов можно повредить электроплитку.

После того как вы установили конфорки в электрической плите следует проверить правильно ли произведено соединение в электрощитке. Только после этого вам следует подключить плиту и проверить ее работу в тестовом режиме

Причем важно проверить в таком режиме все опции, которые предусмотрены в инструкции. Исходя из многолетнего опыта эксплуатации электроплитки можно утверждать, что при правильном подключении плитка будет служить надежно и достаточно долго

Если же вы не совсем уверены в своих силах, то лучше воспользоваться услугами специалистов.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Подключение электроплиты без заземления. Заземление электроплиты

Заземление бытовых электроприборов — это очень важная тема, которая касается нашей с вами безопасности. Заземление электроплиты — это одна из главных составляющих данной темы, так как электроплита является неотъемлемой частью большинства наших домов и квартир.Стоит ли заземлять электрическую плиту или не стоит? Если есть такая возможность, то обязательно её необходимо заземлить. ведь заземление — это безопасность нашей с вами жизни.

Электроплиту нужно обязательно заземлить, если вы живёте в частном доме и у вас есть возможность сделать заземление самостоятельно, а так же если вы проживаете в квартире дома, в котором есть общее заземление (об этом можно спросить в ЖЭК у электрика).

Заземление электроплиты в частном доме

Как самостоятельно сделать заземление в частном доме, можно узнать внимательно ознакомившись с разделом « Заземление «. Если описать всё кратко, то получится вот такой примерный план действий:

• заготавливаем всё для заземления: заземлители — металлические электроды (кругляк, уголки и т.д.) и заземляющие проводники — металлические шины, металлический кругляк (сечение 6-8 мм.кв.) и медный гибкий провод (сечение от 2,5 мм.кв.);
• устанавливаем контур заземления : забиваем в землю металлические электроды и соединяем их с помощью сварки;
• проделываем отверстие в стене дома и вводим в него заземление (шинка или кругляк);
• соединяем заземляющий проводник (шинка или кругляк) с электрической плитой с помощью заземляющего проводника — медный гибкий провод сечением не менее 2,5 мм.кв.;
• вызываем специалистов для проверки сопротивления заземления (услуга платная).

Заземление электроплиты в квартире дома, где есть общее заземление

Здесь так же необходимо выполнить план некоторых действий:

• узнаём в ЖЭК о наличии общего заземления в доме;
• отдельным проводником (медный гибкий провод сечением не менее 2,5 мм.кв.) ведём заземление от электрического щита на лестничной площадке к себе в квартиру, к месту установки электроплиты;
• соединяем заземляющий проводник с корпусом электрической плиты.

Стоит отметить, что данная статья написана именно о заземлении металлического корпуса электроплиты, а не о заземлении розетки, в которую электрическая плита подключается.

Заземление электроплиты в квартире дома, где нет общего заземления

Не стоит ничего «химичить» и делать заземление из труб стояка, отопления, водоснабжения и т.д. Электроплиту необходимо либо занулить (об этом можно прочесть в статье « Зануление «), либо установить УЗО. Можно так же применить оба варианта сразу. Этим вы обезопасите свою жизнь и своё здоровье от поражения электрическим током.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.
