Как подключить гидроаккумулятор в систему водоснабжения

Принцип работы гидроаккумулятора

Система водоснабжения, в цепи которой присутствует гидроаккумулятор, работает по определенной схеме.

• Отталкиваясь от водозабора, которым может быть водопровод, скважина или колодец, вода по трубопроводу подается в аккумулятор, а именно – в резиновую «грушу».
• В резиновой мембране с помощью регулирующего реле, которое определяет нижний и верхний порог необходимого параметра, насосом создается давление, например, 1–3 атмосферы.
• После достижения в приборе давления заданного значения насос автоматически отключается.
• После того как потребитель открывает кран на раковине или включает посудомоечную машину, мембрана начинает выталкивать воду из гидроаккумулятора и подавать ее по сети к водоразборной точке.
• Когда давление в приборе падает до критически низкой отметки, срабатывает реле и насос автоматически начинает свою работу. Но сначала нужно произвести подключение насоса к гидроаккумулятору.

Количество включений насоса на единицу времени напрямую зависит от объема баллона. Чем меньше бачок, тем с большой частотой будет включаться насос. При таком варианте у насоса и фланца с клапаном быстрее закончатся рабочие ресурсы. Так как на баллон не воздействуют внешние нагрузки, дополнительно фиксировать к полу его не нужно. Для обеспечения устойчивости гидроаккумулятора хватит его собственных ножек.

Монтаж системы водоснабжения из скважины

Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.

Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 – 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.

С погружным насосом

При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.

Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.

При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.

Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.

Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.

Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.

Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме

С поверхностной насосной станцией

При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.

Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.

Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.

Рис. 10 Насосные станции дома и в кессоне

https://youtube.com/watch?v=V5j5gmaIr1E

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.

Виды гидроаккумуляторов для оснащения насосных станций

В оснащении насосной станции для дома могут использоваться различные виды гидроаккумуляторов. Отличаться друг от друга такие устройства могут не только своей емкостью, но и конструктивным исполнением. Так, по последнему параметру различают гидроаккумуляторы двух основных типов:

• вертикальные (их конструктивная схема предполагает, что клапан, через который стравливается скапливающийся воздух, располагается в верхней части бака);
• горизонтальные (чтобы снизить воздушное давление в гидроаккумуляторе данного типа, используют специальный кран, устанавливаемый с тыльной части бака).

Для того чтобы понять, как работает гидроаккумулятор, необходимо узнать, из чего состоит такое устройство. Основными элементами конструкции гидроаккумулятора являются:

• бак, который изготавливается преимущественно из металла;
• мембрана для гидроаккумулятора, которая разделяет его бак на две половины;
• ниппель, через который в гидроаккумулятор закачивается воздух;
• выходной патрубок, через который находящаяся в гидроаккумуляторе вода поступает в трубопроводную систему.

Более подробно принцип работы гидроаккумулятора, который обязательно функционирует в паре с реле давления, можно описать следующим образом.

• Закачиваемая в бак устройства вода сжимает мембрану, с обратной стороны которой (в другой половине бака) находится воздушная среда, характеризующаяся определенным давлением.
• Давление воздуха, находящегося в одной половине гидробака, через мембрану воздействует на воду во второй половине емкости, также создавая в ней давление, способствующее выдавливанию жидкой среды через выходной патрубок под определенным напором.

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти вполовину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Преимущества и недостатки насосных станций с гидроаккумулятором

Если говорить о достоинствах, которыми обладает насос с гидроаккумулятором, то к наиболее значимым из них обычно относят следующие.

1. В водопроводах, обслуживаемых насосными станциями с гидроаккумулятором, который всегда заполнен, обеспечивается постоянное наличие воды.
2. Гидроаккумулятор для насосной станции, основным конструктивным элементом которого является мембрана, создающая требуемый напор жидкой среды в системе, обеспечивает подачу воды в трубопровод даже в тех случаях, когда не функционирует насос. Однако вода в трубопровод при неработающем насосе будет поступать только до того момента, пока она не закончится в емкости гидробака.
3. Использование гидроаккумулятора позволяет исключить такое негативное явление, как гидроудар в трубопроводной системе.
4. Насосы для воды, эксплуатируемые в комплекте с гидробаком, отличаются более длительным сроком службы, так как работают в более щадящем режиме, включаясь только в те моменты, когда уровень жидкости в гидроаккумуляторе падает до критической отметки.

Среди недостатков насосных станций с гидробаком можно выделить следующие.

1. Необходимо отвести приличную площадь для установки такого оборудования, что объясняется большими габаритами гидроаккумулятора.
2. При выходе из строя реле давления площадка, на которой установлено такое оборудование, будет заливаться водой.
3. Особенности устройства гидробака предполагают необходимость регулярного (раз в 2–3 месяца) стравливания воздуха из его емкости, что обеспечивает эффективность работы такого оборудования (устройство гидроаккумулятора предполагает наличие специального клапана для этой процедуры).

Подключение гидроаккумулятора к системе

В стандартном варианте система водоснабжения загородного дома включает, помимо трубопровода, такие компоненты, как реле давления и , препятствующий току воды в колодец. В ней должны присутствовать манометр, насос и гидроаккумулятор.

Подключение к системе.

Особенности подключения всех указанных элементов сводятся к выбору соединения – со штуцером или более сложным способом.

С пятивыводным штуцером или без

Когда подключается поверхностный насос, то гидроаккумулятор необходимо установить около него, в то время как обратный клапан ставится на всасывающие трубы, а остальные перечисленные компоненты монтируются в 1 связке.

Соединение осуществляется с использованием пятивыводного штуцера. Он представляет собой устройство с выводами разного диаметра, соответствующими перечисленным выше элементам.

Но процесс может осуществляться и без штуцера, а вместо него будут использоваться фитинги и отрезки труб. Но такой вариант считается более трудоемким и менее надежным.

Выводом диаметра 1 дюйм штуцер устанавливается на бак, чтобы патрубок был направлен вниз, а устройства для контроля давления подключаются к выводам на 1/4 дюйма каждый. Затем добавляются оставшиеся элементы.

Как установить два гидробака на один насос

Иногда в процессе использования конструкции потребление воды увеличивается и обустроенного гидробака не хватает. В таких случаях можно параллельно монтировать еще 1 резервуар.

Перенастройки системы не требуется. Реле давления должно контролировать показатели в том гидроаккумуляторе, в котором было изначально поставлено. Зато повышается надежность системы – при выходе из строя 1 бака, 2-й продолжит работу.

Когда выполняется дополнительное подключение гидроаккумулятора, на вход уже имеющегося нужно установить тройник, к любому из его выходов подсоединить насос, а к 2-му – новый бак.

Как настраивать и обслуживать гидроаккумулятор

Чтобы гидроаккумулятор работал нормально, он нуждается в правильной настройке. Оптимальной считается ситуация, когда давление в воздушной полости на 10% уступает нижнему порогу реле (порогу запуска насоса). Признаком того, что пороговая установка нуждается в корректировке, служит сокращение цикла заполнения гидробака водой.

Подкачку или стравливание воздуха осуществляют через соответствующий ниппель на корпусе гидропневмобака. Перед началом настройки из мембраны спускают воду и обесточивают насос. Процесс обезвоживания контролируют по манометру системы. Для подкачки воздуха внутрь пневматической полости используют компрессор со специальной насадкой либо автомобильный насос (ручной, электрический).

Обслуживание гидроаккумулятора включает в себя следующие периодические операции:

Проверку и восстановление нормативного давления (оно указано на баке). Согласно с рекомендациями производителей делать это нужно 2-3 раза в год. В противном случае, нагрузки на резиновую мембрану со стороны жидкости вырастут, и она выйдет из строя (порвется). Определение участков утечки воздуха. Для этого места соединений обмазывают мыльным раствором, пузыри которого указывают на места пропусков

Особое внимание уделяется ниппелю и фланцу. Ежемесячное тестирование нижнего и верхнего порога реле, корректируемые при необходимости

Визуальный осмотр корпуса на предмет механических повреждений и следов коррозии. Проверку целостности эластичной мембраны. При необходимости, ее заменяют.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.

На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Автоматика для насоса с гидроаккумулятором и реле давления

Автоматические приборы для регулирования работы насосной станции позволяют минимизировать присутствие человека во время работы системы. В данном случае необходимо правильно настроить реле на подачу нужного давления в систему (эти операции мы рассматривали выше).

Гидроаккумулятор в системе водоснабжения

Как отмечают эксперты, основной причиной сокращения продолжительности жизни насоса считается так называемый сухой ход, когда устройство работает без воды. Такое явление может происходить при частых отключениях электроэнергии. Точками риска с возможным возникновением сухого хода принято считать:

• Неправильный подбор рабочих параметров насоса, который используется для откачки воды со скважины или колодца, а особенно при засушливом лете, когда падает уровень грунтовых вод;
• Выход воды из накопительной ёмкости. В данном случае необходимо срочно выключить насос.

Для защиты от возможности появления сухого хода используется автоматика:

• Поплавковый выключатель — это сравнительно недорогой прибор, который применяется для перекачки жидкости из колодцев или резервуаров. На практике используют два основных вида поплавков. Первый тип автоматики останавливает насос при полном заполнении ёмкости, когда вода доходит до уровня поплавка и размыкает контакты. Во втором случае кабель прибора подключают в разрыв электропроводки для запитывания насоса. Остановка насоса происходит при опускании уровня жидкости ниже критического уровня;
• Специальное реле давления выставляется на отключение насоса производителем. Размыкание контактов прибора происходит при понижении давления в системе до показателей в 0,4…0,6 бар. Запускается насос вручную после устранения причины сухого хода.

Какое давление должно быть в гидроаккумуляторе и как накачать

Как мы уже говорили, основным предназначением гидроаккумулятора считается уменьшение количества запусков насоса, что в конечном итоге приведёт к увеличению срока его службы, защиты системы от гидроударов. Чтоб установленное оборудование работало правильно нужно знать, какое давление должно быть в гидробаке.

Важно! Следует понимать, что гидроаккумулятор накачивают во время отсутствия воды в резервуаре.
Подключение к насосу

Существует несколько формул для расчёта давления в расширительном баке. По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле.

Обычно производители поставляют оборудование с накаченным расширительным баком. Давление в ёмкости должно находиться в пределах 1,5 бара, но иногда оно падает. Перед первым запуском насосной станции нужно проверить давление воздуха специальным манометром, при необходимости подсоединить автомобильный насос к ниппелю и подкачать. Также можно добавлять давление, при помощи ручного насоса, периодически проверяя его параметры манометром.

Необходимо проводить периодический осмотр установленного оборудования для подачи воды. Дело в том, что в воде всегда имеется определённый запас сжатого воздуха, присутствие которого уменьшает полезный объём мембраны. В баках с объёмом от 100 литров для стравливания лишнего воздуха присутствуют специальные клапана, в меньших по объёму резервуарах такие приспособления не предусматриваются.

Для отвода лишнего воздуха из груши проводят следующие действия. Отключаем насос и сливаем всю жидкость из расширительного бачка методом включения одного из кранов. Подобную работу проводим несколько раз подряд, что будет способствовать отводу лишнего воздуха из водопроводной системы.

Место в системе водоснабжения

Если бы работа хозяйственно-бытового водопровода обеспечивалась одним только насосом, тому приходилось бы включаться каждый раз, как только кто-либо из пользователей открывал кран.

Такой режим привел бы к скорой выработке ресурса электродвигателя, поскольку момент пуска является для него наиболее тяжелым.

В паспорте насоса даже указывается такой параметр, как предельно допустимая частота включений.

Даже для самых выносливых электродвигателей она составляет не более 15-ти запусков в течение часа, для всех остальных – 10 или менее.

Вот этим-то и обусловлено применение ГА. Он накапливает не только воду, но и давление, необходимое для комфортного пользования водопроводом. При этом режим работы насоса выглядит совсем по-другому: он работает дольше, но — самое главное – реже включается.

Попутно мембранный или баллонный накопитель выполняет еще одну важную функцию: он выступает в роли демпфера, сглаживающего гидроудары.

Однако, в системах водоснабжения ГА нужен не всегда. Вот в каких случаях без него можно обойтись:

1. Если вода расходуется длительными циклами: типичный пример – полив огорода. Тут ГА не просто не нужен – он противопоказан. Имеющийся в нем запас воды будет расходоваться очень быстро и насосу придется часто включаться, чтобы его пополнять. При отсутствии же ГА агрегат будет спокойно работать в стабильном режиме.
2. Если насос оборудован новейшей автоматикой, в которой предусмотрены функция плавного запуска двигателя и регулирование его мощности в зависимости от давления в системе.

На срок службы такого насоса частота включений не оказывает никакого влияния. Считается, что станцию на базе такого агрегата ГА можно не оборудовать.

Назначение гидробака

Именно в системе водоснабжение гидроаккумуляторы выполняют ряд функций. Ключевой задачей является поддержание нужного давления в сети. Также это устройство позволяет сохранить небольшое количество воды на запас. Если насос не выполняет свою функцию и перекачать воду не удается, можно воспользоваться этими водными сбережениями.

Объем воды, который сохраняется в системе, определяет объем гидроаккумулятора. Также за счет такой организации системы предотвращаются гидроудары. Подключить гидроаккумулятор в скважину можно и самостоятельно.

Алгоритм работы всей системы с насосом можно представить следующим образом:

• насосы перекачивают нужное количество воды в бак. В это время формируется определенное давление. Оно воздействует на грушу. При достижении определенных показателей срабатывает датчик. Он регулирует отключение насоса;
• при включении воды в доме срабатывает энергия, которая формируется резиновой грушей;
• насос включается при срабатывании датчика;
• после этого производится повторное заполнение водой.

Перекачивание воды осуществляется до момента очередного срабатывания сигнала и выключения. Помимо базовых основ при подключении гидроаккумулятора необходимо отслеживать нужное давление и поддерживать его. Для расчетов давления придерживайтесь информации в паспорте устройства.

В продаже встречаются два варианта гидроаккумуляторов:

• открытые;
• закрытые.

Открытые гидробаки нельзя назвать лучшим решением из-за больших показателей испарения воды из системы. Из-за этого приходится подкачивать воздух, что очень неудобно

Для открытых аккумуляторов важно предупредить промерзание воды. Для удобства некоторые домовладельцы монтируют автоматику

Она помогает избежать переливов воды. В открытых гидроаккумуляторах вода вступает в реакцию с металлом, что оборачивается коррозией. Это приводит к сокращению эксплуатационного срока. Есть еще ряд особенностей и важных условий монтажа гидроаккумулятора открытого типа. Например, различают горизонтальные и вертикальные установки. Также важно учитывать цвет гидроаккумулятора. Синие модели устанавливают для холодного водопровода, красные для прогрева.

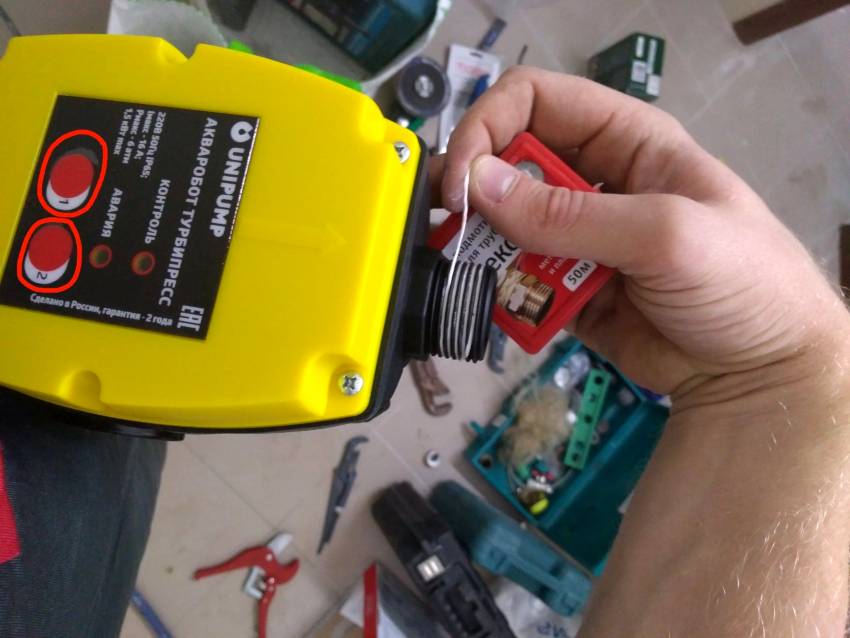

Правила установки и настройки «АКВАРОБОТА ТУРБИПРЕСС»

Блок «АКВАРОБОТ ТУРБИПРЕСС» предназначен для автоматического управления как поверхностными, так и погружными насосами. Совместима данная автоматика с однофазными насосными устройствами, мощность которых не превышает 1,5-2,2 кВт.

Основной функционал автоматики следующий:

• управление насосом путем поддержания в системе заданного пользователем верхнего и нижнего давления;
• отключение насоса при отсутствии возможности водозабора;
• поддержание рабочего состояния системы при снижении напряжения до 170 В.

«АКВАРОБОТ» имеет следующие технические характеристики:

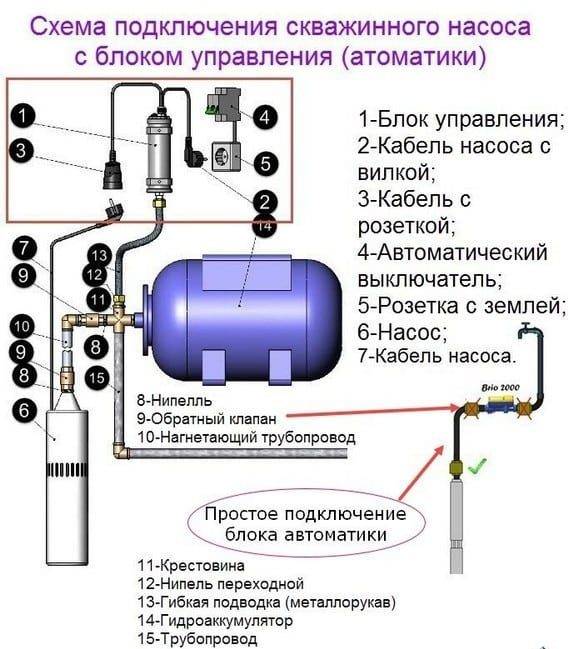

Схема подключения глубинного насоса с автоматикой «ТУРБИПРЕСС» стандартная

• допустимое рабочее напряжение – 170-250 В;
• максимальный ток – 16-20 А;
• максимальная пропускная способность насоса –120 л/мин., минимальная – 3 л/мин.;
• уровень давления для включения – 0,5-4,5 бар, для выключения – 2-5 бар;
• показатель срабатывания защиты – 5,5-7 бар.

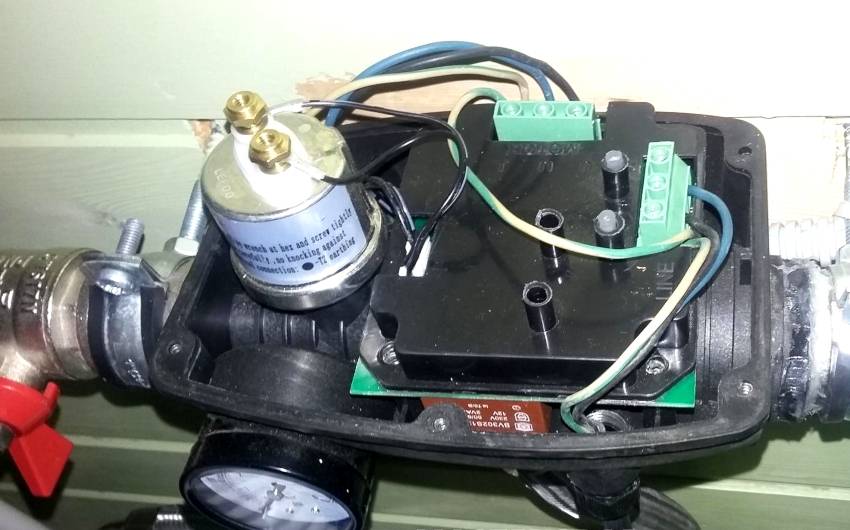

Схема подключения глубинного насоса с автоматикой «ТУРБИПРЕСС» стандартная: блок устанавливается на напорную трубу насоса до первой точки потребления воды из системы.

Подключать данную автоматику не допускается в систему без гидроаккумулятора. Минимальный объем мембранного бака должен быть не менее 20 л.

Автоматику «ТУРБИПРЕСС» нельзя подключать в систему без гидроаккумулятора

Как подключить?

Алгоритм подключения гидроаккумулятора имеет небольшие отличия в зависимости от типа установки и разновидности насоса.

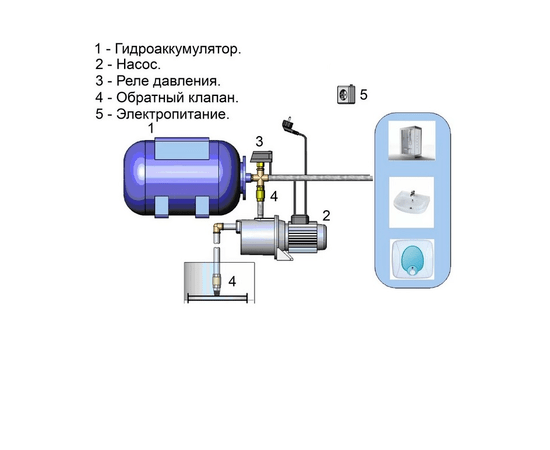

Водопровод с поверхностным насосом

Это наиболее распространённое инженерное решение для загородного дома. В этом случае насос всегда находится внутри подсобного, а иногда и жилого помещения. Рядом с ним располагается гидроаккумулятор с автоматическим блоком управления.

Алгоритм подключения аккумулятора:

1. Выполняется проверка давления воздуха с помощью автомобильного манометра через ниппель. Его показатель должен быть на 0,3 бара меньше установленного производителем на реле давления.
2. Подготавливаются узлы и материалы для подключения: штуцер с пятью выводами, лента ФУМ или пакля, манометр и реле давления (идут в комплекте с оборудованием).
3. Штуцер монтируется к аккумулятору при помощи фланца с пропускным клапаном.
4. Закрепляются все остальные элементы. Вкручиваются водопроводные трубы для забора и подачи воды, подсоединяется в соответствующие выводы штуцера реле и манометр.
5. Включается насос и все места соединений проверяются на протечку.

Водопроводная система для двух жилых домов от одного насоса

Это редкое инженерное решение, позволяющее использовать для забора воды один источник.

Алгоритм подключения аккумуляторов:

1. Выполняется проверка давления воздуха в обоих аккумуляторах способом указанным выше. Давление должно быть одинаковым иначе вода не будет поступать в один из аккумуляторов!
2. Выполняется разводка водопровода на две отдельных системы. Для этого в колодце устанавливается тройник, подсоединённый к насосу и двум водопроводам в разных домах.
3. Автоматика монтируется только к одному из гидроаккумуляторов. Ко второму подключаются трубы для поступления и подачи воды, а также манометр.

Более практичным решением будет установка одного аккумулятора на два дома с врезанием тройника. Такой монтаж требует более мощного насосного оборудования, но при этом не возникает проблем с настройкой гидроаккумуляторов (не нужна синхронизация давления).

Похожий принцип подключения используется для усиления уже установленной ранее насосной станции. Второй гидроаккумулятор снизит нагрузку на двигатель, позволив насосу включаться реже.

Подключение погружного или скважинного насоса

Важнейшее значение в такой системе водоснабжения имеет установка обратного клапана, который монтируется сразу за насосом перед водозаборной трубой и обеспечивает поддержание давления в системе (вода произвольно не стекает).

Порядок работ следующий:

1. Измеряется с помощью верёвки, оснащённой грузилом, глубина колодца или скважины.
2. Насос опускается в шахту на глубину примерно в 0,5 метра от дна. Предварительно на него устанавливается обратный клапан!
3. Водозаборный шланг или труба соединяется с реле давления. Для этого используется штуцер на пять разъёмов.
4. К штуцеру подключается манометр и водопровод. А сам штуцер крепится к гидроаккумулятору.
5. Все соединения проверяются на протечку. Необходимо использовать ленту ФУМ для обеспечения герметичности всей системы.

Монтаж реле давления

При подключении этого важнейшего технического узла необходимо обратить внимание на специальные метки. Для этого с реле снимается защитная крышка

Под ней расположены контакты, обозначенные соответствующими указателями. «Насос» – место подключения указанного агрегата, «сеть» – точка для подвода кабеля электрического питания.

Если меток не обнаружено (такой недостаток присутствует у некоторых моделей гидроаккумулятров), хозяину придётся обращаться к электрику, так как определять на глаз способ подключения нельзя. Для герметизации места соединения реле со штуцером используется технический лён (пакля) с герметиком либо лента ФУМ.

Электрическая схема подключения реле давления к гидроаккумулятору

Каждая группа состоит из двух пар, причем обе пары замыкаются или размыкаются одновременно. Контакты в каждой паре имеют обозначения, например, «Line/Load» или «Line/Motor».

В принципе, следовать этим обозначениям не обязательно. Можно даже, например, жилы провода от сети присоединить к контакту «Line» одной пары и контакту «Load» другой.

Главное, чтобы обе жилы не оказались подключенными к контактам одной пары – это приведет к короткому замыканию. К оставшимся двум контактам следует подсоединить жилы провода, ведущего к электродвигателю насоса. Желательно, чтобы цвета оплеток жил, подсоединенных к одной паре, совпадали. Перед тем как подключать сетевой провод, убедитесь, что он не включен в розетку.

Для подключения жилы заземления (обычно она имеет оплетку желто-зеленого цвета) на корпусе реле имеется винт, обозначенный соответствующим знаком.

При подключении провода от реле к электродвигателю насоса жилу в синей оплетке следует подключать к контакту «нуль», а в красной или черной – к контакту «фаза».

Часто для надежности контакты заземления насоса и реле соединяют между собой, но делать этого не обязательно.

Реле давления в системе водоснабжения с глубинным насосом

Площадь поперечного сечения жил провода должна соответствовать мощности электродвигателя. Для медного провода сечение подбирается из расчета 1 кв. мм на каждые 8 А тока. Чтобы определить силу тока в однофазной сети необходимо мощность электродвигателя разделить на 220. Так, например, в цепи электродвигателя мощностью 1,5 кВт будет протекать ток силой 1500/220 = 6,8 А.

Важно не перепутать значения диаметра жилы провода и площади ее поперечного сечения, поскольку эти значения могут быть соизмеримыми. Так, например, площадь поперечного сечения жилы диаметром 1,5 мм составляет 1,76 кв

мм.

Следует учесть, что подключение электрической части нужно выполнять только после присоединения реле давления к водопроводу.

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из изобутированной резины (ее еще называют пищевой). Материал корпуса имеет значение толкьо в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла

В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец портиться обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Принцип работы гидроаккумулятора

Если рассматривать принцип работы подобного устройства, то его суть сводится к аккумулированию гидравлической энергии, которая впоследствии расходуется для поддержания в системе водоснабжения требуемого уровня давления.

С течением времени гидроаккумулятор заполняется водой, подаваемой насосом, которая при взаимодействии с мембраной приводит к ее расширению. На фоне этого наблюдается сжатие газа, который содержится во внутренней части бака.

Со временем воздух оказывает все большее давление на мембрану, что в итоге заставляет воду выйти из системы. После этого давление возвращается к своему изначальному уровню.

Для работы гидроаккумулятора необходим насос, благодаря которому обеспечивается заполнение гидробака водой. Когда будет создано необходимое давление в гидроаккумуляторе, происходит автоматическое выключение насоса.

Помните! Наблюдаемое давление в системе до установки гидроаккумулятора должно находиться на 0,2-1 бар ниже уровня, который указан на реле для включения насоса.
