Как подключить светодиодную ленту

Подключение ленты к блоку питания и контролеру

Чтобы правильно подключить светодиодную ленту, нужно знать, как это делают профессионалы. К примеру, чтобы подключить монохромную ленту к источнику питания, который находить под напряжением 220В, необходимо знать следующие правила:

• стоит посмотреть на маркировку клемм, определив нулевую, для заземления и подключения отрицательного и положительного вывода ленты;
• все провода одинаковой полярности можно подключать к одной клемме;
• при подключении, провода коричневого и синего цвета можно менять местами;
• желто-зеленый провод подсоединяется только к клемме заземления;
• перед тем, как вставлять многожильный провод в клемму, его необходимо залудить в обязательном порядке;
• в качестве магистральных проводов, если схема расположения сложная, можно использовать саму светодиодную ленту.

Если отрезок 12 вольт нужно подключить к тому же блоку, что и отрезок, мощностью 4,5 вольт, то это можно сделать без проблем – параллельно в любом сочетании. Отрезки разной мощности можно подключать к блоку питания параллельно или последовательно.

Установка светодиодной ленты на профиль

Монтаж светодиодной ленты на алюминиевый профиль производится в три этапа:

1. подготовка к выполнению работы;
2. крепление профиля;
3. фиксация и подключение светодиодной ленты.

Подготовка к работе

На подготовительной стадии необходимо:

• выбрать способ крепления профиля;
• подготовить все материалы и инструменты для выполнения работы по монтажу.

Крепление алюминиевого профиля для дальнейшего монтажа светодиодной ленты может быть произведено тремя способами:

1. на двухсторонний скотч. Такой способ фиксации преимущественно используется для угловых профилей малого размера, которые устанавливаются на потолке или в любом ином недоступном месте. Если использовать скотч для монтажа профиля, например, на кухонном шкафчике, то при любом задевании или попадании влаги надежность крепления будет ослабевать;

Скотч для крепления алюминиевого профиля

1. на клей (типа жидкие гвозди). Такой методом фиксации преимущественно используется при монтаже врезного профиля в помещениях с минимальным уровнем влажности;

Клей типа жидкие гвозди для крепления профиля

1. саморезы. Данный способ подходит для фиксации профилей любого вида и в любых условиях, поэтому пользуется большим приоритетом при выполнении монтажа светодиодной ленты.

Для крепления профилей саморезами потребуется подготовить:

• дрель с набором сверл;
• шуруповерт;
• саморезы, максимально подходящие по размерам;
• ножовку по металлу для резки профиля;
• инструменты для разметки;
• провод для подключения ленты к внешнему источнику питания.

Набор инструментов для выполнения работы

Если планируется устанавливать встроенный профиль, то для выемки ниши дополнительно потребуются стамеска и молоток.

Монтаж профиля

Установка алюминиевого профиля для фиксации светодиодной ленты производится по следующей схеме:

1. в соответствии с пожеланиями пользователя определяется длина светодиодной ленты и соответственно длина профиля для ее установки;
2. если планируется смонтировать врезной профиль, то в размеченной области делается ниша, которая по габаритным размерам полностью соответствует устанавливаемому профилю;
3. на месте установки размечается область фиксации металлического профиля: определяются: место начала и место окончания осветительного прибора, а также места крепления;

Для надежности алюминиевый профиль рекомендуется закреплять через каждые 15 см – 20 см.

1. места фиксации просверливаются. Для сверления рекомендуется воспользоваться сверлом, диаметр которого полностью соответствует диаметру крепежных саморезов (болтов);
2. по заданным параметрам производится резка алюминиевого профиля;

Нарезка профиля по размерам

1. в профиле также просверливаются отверстия для крепления, место расположения которых совпадает с местами, подготовленными на шкафу (стене, двери, окне и так далее);

Отверстия рекомендуется дополнительно прозенковать. Это позволить «утопить» крепежный элемент в профиле и более плотно приклеить светодиодную ленту.

Сверление и зенкование отверстий для крепления

1. основание (подложка) профиля закрепляется на подготовленную поверхность при помощи болтов (саморезов) и шуруповерта (отвертки).

Монтаж светодиодной ленты

Заключительный этап – крепление и непосредственное подключение светодиодной ленты, выполняется в следующем порядке:

1. лента обрезается в соответствии с размером профиля. Для резки можно использовать обычные ножницы;

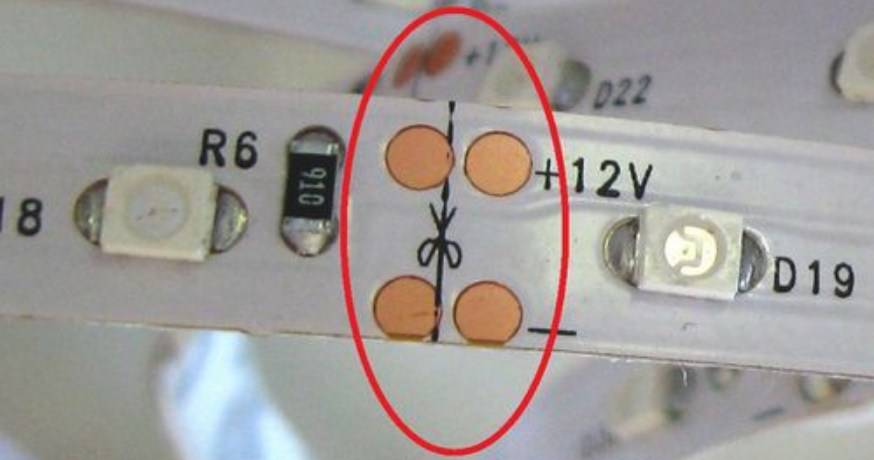

Резка светодиодной ленты разрешена только в специально обозначенных местах.

Подготовка ленты к установке

1. с ленты снимается слой, защищающий обработанную клеем поверхность, и производится ее фиксация к профилю;
2. лента соединяется с блоком питания и иными устройствами. Для управления функцией включения/выключения, например, можно дополнительно установить сенсорный выключатель или выключатель, работающий от пульта управления;

Правила подключения ленты к источникам питания

1. устанавливаются рассеиватели и заглушки;
2. проверяется работоспособность полученного источника света.

Как произвести установку светодиодной ленты с использованием алюминиевого профиля, смотрите на видео.

Провода, которые потребовались для подключения, можно спрятать в специальные каналы или за стеновую отделку. Это позволит сохранить и эстетичность внешнего вида помещения.

Схема подключения через блок питания

Номинальное напряжение стандартного дюралайта составляет 12 В или 24 В, поэтому следует осуществлять подключение светодиодной ленты к блоку питания, который преобразует переменный ток в постоянный.

Для короткой длины

Стандартные дюралайты продаются бухтами по 5 м, для подключения такого участка или меньше используйте следующую инструкцию.

1. Если 2 питающих провода изначально к ленте не подведены, подключите их к 1 из концов ленты с помощью специальных коннекторов или паяльником.
2. Зажмите свободные концы контактов в соответствующих клеммах БП (+V, -V), соблюдая полярность.
3. Подключите к клеммам L и N (220V AC) сетевой провод.

При подключении светодиодной ленты к 12 вольтам БП несколькими отрезками, выполните аналогичные действия.

Схема подключения ленты из светодиодов (до 5 метров).

Ленты свыше 5 метров

Схема подключения светодиодной ленты длиной более 5 м немного отличается от стандартной. Существует несколько возможных вариантов соединения.

1. Один мощный БП, обеспечивающий в нагрузке ток до 20 А, для нескольких отрезков дюралайта. Чтобы обеспечить равномерное свечение, нужно подавать напряжение питания с 2 сторон на каждый участок.
2. Отдельные БП для каждого участка 5 м. В данном случае можно подвести всю схему к одной розетке или каждый блок к своему источнику 220 вольт. Этот способ неудобен тем, что приходится прокладывать дополнительно большее количество соединительных проводов.
3. Использование в цепи нескольких источников постоянного напряжения 12 В, диммера для контроля яркости и 1-канального усилителя, который дублирует сигнал диммера для участка, запитанного от другого БП.

Подключение RGB и RGBW LED

Особенность таких дюралайтов в том, что они создают разноцветное освещение:

• RGB – красное, зеленое, синее;
• RGBW – 3 вышеуказанных цвета и белый.

Подключение производится по тем же правилам, как и с монохромным LED-устройством, но цепь следует дополнить контроллером, который позволяет выбрать включение разных диодов, управлять яркостью и создавать цветовые эффекты.

Простая схема для 1 участка мультицветной ленты устроена так: источник 220 В – блок питания 12 В – RGB контроллер – катушка ленты. Чтобы собрать цепь с несколькими длинными отрезками, следуйте правилам подключения для лент более 5 м.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

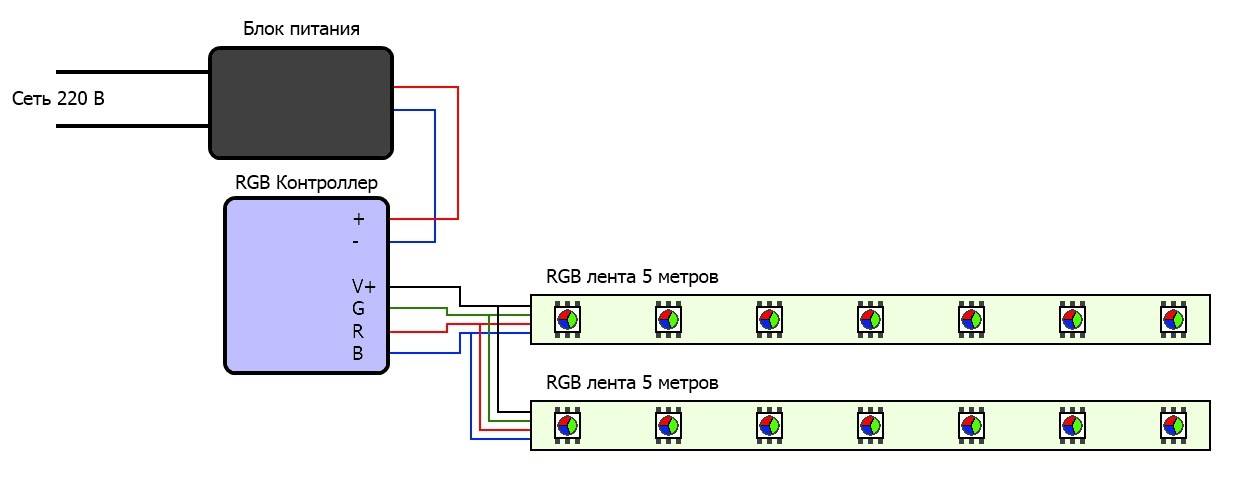

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Как подключить LED-ленту

Подключить ЛЕД-ленту можно к розетке или любому источнику электрического тока. Существует несколько вариантов монтажа — ниже мы рассмотрим основные модели подключения.

Монтаж светодиодной ленты напрямую к блоку питания

Монтаж светодиодной ленты напрямую к блоку питания

Этот способ подключения подойдет в том случае, если на крае ленты имеются соединительные проводки. Если их нет, необходимо припаять их с помощью пайки. Непосредственный монтаж осуществляется следующим способом:

1. Возьмите электрический кабель на 2 или 4 провода (в зависимости от модели ленты), зачистите края и вставьте их в разъемы на блоке питания, затяните клеммы с помощью отвертки. Провода в кабеле должны быть окрашены в различные цвета, чтобы не нарушить полярность проводки.
2. При такой схеме монтажа мы не будем использовать диммер, поэтому рекомендуется установить выключатель в разрыв электрического кабеля. Техничесески Вы можете обойтись без выключателя, однако в таком случае для отключения освещения Вам придется постоянно выключать вилку из розетки, что неудобно.
3. На некоторых старых блоках питания отсутствует вилка для подключения устройства к электрической сети (но есть соответветствующие разъемы). Если у Вас именно такой случай, то нужно также купить провод с вилкой и подсоединить его к соответстующим разъемам.
4. Зачистите края проводов (от ленты и от блока питания). Соедините провода друг с другом в соответствии с полярностью, немного скрутите края, чтобы получить хороший контакт. Выполните изоляцию проводов с помощью обычной изоленты в несколько витков.

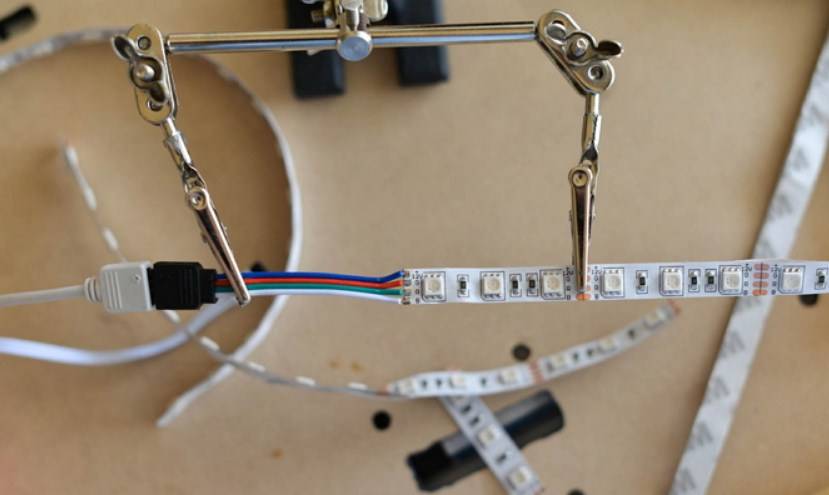

Подключение питания способом пайки припоем

Если на краях ленточного осветительного прибора отсутствуют соединительные проводки, то их необходимо подсоединить методом пайки. Для этого Вам понадобится небольшой кабель на 2 или 4 провода, а также паяльник шириной 2 миллиметра. Нагрейте паяльник, зачистите края проводов, а потом припаяйте провода к соответстующим контактам на ленте. По завершении паяки не забудьте выполнить лужение, чтобы улучшить качество соединения. После подключения проводков следует подключить систему к блоку питания согласно инструкции выше.

Подключение светодиодной ленточной подсветки потолка через диммер — пошагово

подключение светодиодной ленточной подсветки потолка через диммер

Чтобы управлять освещением, можете дополнительно поставить контроллер (диммер), который имеет вид небольшой коробочки (с пультом или без). Сборка ленточной осветительной системы осуществляется по аналогичной схеме, которая указана выше. Алгоритм монтажа будет отличаться только подключением диммера:

1. Контроллер монтируется к цепи после того, как собрана основная схема (проводка от ленты соединена с блоком питания, к блоку питания подключена вилка).
2. Монтаж контроллера осуществляется в разрыв кабеля, идущего от блока питания к диодной ленте. Блок питания во время работ должен быть обесточен.
3. Диммеры могут иметь различный способов подключения, однако чаще всего у диммера по краям есть два провода — их нужно подключить в разрыв основного кабеля в соответствии с правилами полярности. Соединение осуществляется методом пайки (редко) либо с помощью изоленты (часто).

Подключение лент 12В

Ленточные конструкции с напряжением 12 вольт нужно обязательно подключить к блоку питания, поскольку напрямую подключить устройство к розетке не получится (оно просто сгорит). Сделать это можно различными методами — например, припаяйте к контактам ленты проводки, а потом подсоедините их в соответствующие разъемы на блоке питания. Блок питания можно будет вставить в розетку — так Вы получите полноценное освещение.

Подключение лент 24В

Ленты с напряжением 24 вольт подключаются по аналогичному алгоритму, описанному выше — через блок питания к розетке

Обратите внимание, что длина осветительной конструкции на 24 вольт может доходить до 10-15 метров. Поэтому блок питания должен обладать соответстующим уровнем мощности, который «покроет» все диоды

Например, на ленточной конструкции имеется 50 диодов, мощность которых составляет 1,5 Вт — в таком случае следует покупать блок мощностью не менее 75 Вт.

Подключение ленты 220В

Ленту на 220 вольт с интегрированным выпрямителем и вилкой можно подключить к любой электрической сети. Если Вы купили устройство без вилки и выпрямителя, их рекомендуется закупить и подключить отдельно. При сборке не забывайте о корректном соединении проводов, чтобы получить работоспособную конструкцию. Если не поставить выпрямитель, то осветительная система будет работать, но будет постоянно блымать с частотой 50 герц (таков уровень напряжения тока в электрической сети).

Особенности монтажа монохромных световых полос

Монохромные LED-полосы могут иметь различные оттенки, но наиболее распространёнными считаются ленты с белым свечением, которые, в свою очередь, делятся по температурным режимам. К примеру, полосы с тёплым белым светом, более близким по оттенку к лампам накаливания. Это приятное мягкое свечение чуть желтоватого оттенка применяется для спален, гостиных и детских. Если же говорить о холодном свете, то такой наиболее применим для офисных помещений.

ФОТО: designmyhome.ruМонохромная белая лента в интерьере смотрится довольно неплохо

Для подключения монохромной светодиодной ленты требуется лишь 2 контакта: плюс и минус. Монтаж их намного проще, чем RGB, однако и эффект, создаваемый при работе такой полосы, необычным назвать не получится. Попробуем подробно рассмотреть, как подключается монохромная LED-лента.

Инструкция по подключению монохромной световой полосы

Для того, чтобы пошаговая инструкция монтажа воспринималась читателем проще, мы проиллюстрируем все выполняемые действия фотопримерами.

ФОТО: yastroyu.ruМаломощную ленту можно использовать в виде подсветки

Рассмотрим наиболее простой вариант, когда всё оборудование приобретается одновременно в комплекте. В этом случае не потребуется паяльник или дополнительные коннекторы. Все необходимые штекеры уже установлены на оборудовании.

Для начала рассмотрим, что собой представляет комплект. Это:

• светодиодная лента длиной 5 м;
• диммер с пультом дистанционного управления для монохромной ленты;
• блок питания (в нашем случае, его мощность составляет 6 Вт).

ФОТО: youtube.comКомплект для обустройства подсветки: лента, диммер, блок питания

После распаковки требуется соединить светодиодную ленту с диммером, а после этого – с блоком питания. Сделать это крайне просто, нужно всего лишь вставить штекеры в соответствующие гнёзда.

ФОТО: youtube.comСоединение всех элементов цепи – теперь можно включать блок питания в сеть

Включение и выключение светодиодной подсветки осуществляется при помощи ПДУ. Для этого на нём имеются кнопки On и Off.

ФОТО: youtube.comКнопки для включения и выключения светодиодной полосы

Дополнительные кнопки, в нашем случае оранжево-коричневого цвета, регулируют интенсивность мигания светодиодов ленты от самого медленного (сверху) до ускоренного (снизу). Такая опция может создать необходимую атмосферу во время какого-либо праздника, танцев.

ФОТО: youtube.comКнопки для регулирования интенсивности режима стробоскопа

Также на пульте ДУ можно найти кнопки для включения других режимов, вроде цикличного медленного или ускоренного затухания. Если же требуется вручную немного приглушить интенсивность освещения, то вверху имеются клавиши и для этих целей. Это, собственно, и есть сам диммер.

ФОТО: youtube.comКнопки ручного диммирования на ПДУ

Подключение двух и более монохромных лент

Особой разницы в подключении дополнительных лент нет. Однако есть пара нюансов, игнорировать которые не стоит. Во-первых, светодиодные ленты нельзя подключать последовательно, делая из них полосы, длиной более пяти метров. Такие действия приведут к перегреву и перегоранию дорожек, находящихся ближе к блоку питания вследствие повышенной нагрузки на них. Поэтому здесь подойдёт только параллельное подключение.

ФОТО: carnovato.ruСхема коммутации монохромной ленты

Во-вторых, блок питания должен иметь выходную мощность соответствующую всем подключённым к нему светодиодным лентам. В идеале, выходная мощность выпрямителя должна превышать потребляемую на 30%. В противном случае, блок питания будет перегреваться и, в итоге, выйдет из строя.

Подписка на рассылку

Светодиодные ленты бывают двух типов: одноцветные и RGB. Последние отлично подходят для динамического освещения, поскольку за счет изменения яркости разных светодиодов изменяется цвет освещения.

Если вы решили самостоятельно подключить светодиодные ленты, стоит упомянуть, что для этого не подойдет сеть со стандартным напряжением в 220 В. Для светодиодных лент необходимо напряжение 12–24 В, поэтому для подключения данных осветительных приборов необходимо приобрести блок питания или трансформатор, которые обеспечат понижение напряжения до необходимого значения. Кроме того, использование данных приспособлений обеспечивает защиту лент от перепадов напряжения в сети. Выбор подходящего блока питания (трансформатора) зависит от суммарной мощности лент. Его необходимо подбирать из расчета: суммарная мощность лент +20 %.

Схема подключения светодиодной ленты к сети 220 В

Перед тем как подключить адаптер, необходимо подвести проводку к тому месту, где планируется установка лент. Для этого вам потребуется кабель с сечением жил 1,5 или 2,5 мм2, поскольку при сечении меньшем 1,5 мм2 напряжение может значительно упасть, а яркость светодиодов — снизиться. Для этих целей можно использовать кабель марки ВВГ-П 2х1,5 или ВВГ 2х2,5. На одном конце кабеля должна быть установлена вилка, а другой необходимо очистить от изоляции на несколько миллиметров.

Рисунок 1 Зачищенные концы нужно вставить в гнездо сетевого адаптера, после чего закрутить винтом. Подключение осуществляется к разъемам, обозначенным буквами L и N. К первому разъему (L) — фаза, подключается провод коричневого цвета, ко второму — провод синего цвета. На рис. 1 изображена схема подключения светодиодной ленты к адаптеру.

При подключении светодиодных лент необходимо учитывать полярность, поскольку данные осветительные приборы работают от постоянного тока. На ленте есть маркировка «+» и «–», а блок питания соответственно содержит надписи «+V», а также «–V».

Подключение нескольких светодиодных лент

Рисунок 2 В случае подключения нескольких лент, необходимо соблюдать некоторые правила:

• Длина каждой ленты не должна превышать 5 метров, поскольку при большей длине токопроводящие дорожки ленты могут перегореть. Каждая лента может включать несколько отрезков разной длины, главное, чтобы суммарная величина не превышала пяти метров.
• Каждая лента обязательно должна подключаться параллельно, а не последовательно. На рис. 2 показана схема соединения светодиодных лент, правильный и неправильный варианты. В случае подключения нескольких светодиодных лент также необходимо соблюдать полярность.

За последние 5-10 лет светодиодные ленты прочно заняли свое место среди осветительных приборов. Их применяют в рекламной сфере, для создания нестандартного освещения и просто для украшения.

В качестве основы была взята гибкая лента с размещенными на ней светодиодами. Это позволяет создавать причудливые комбинации световых потоков. Статья расскажет, как правильно делать соединение светодиодных лент между собой.

Меры безопасности и правила эксплуатации

Монтаж и дальнейшая эксплуатация диодной светотехнической продукции характеризуется интуитивной простотой:

• использование системы освещения без наличия сильных нагрузок механического типа;
• защита токопроводящих дорожек от повреждений;
• проверка после монтажа правильности подсоединения всех проводов;
• обеспечение стабильной подачи электрического тока;
• предотвращение резких скачков в напряжении;
• использование источников питания с оптимальными показателями мощности.

Запрещено эксплуатировать гибкие печатные платы любого вида при температурном режиме выше +40°C. Если предполагается эксплуатация диодного освещения на металлической поверхности, то обязательно предусматривается качественный изоляционный слой. Диодная светотехника должна иметь достаточную защиту от влаги и любых агрессивных внешних воздействий, поэтому актуальным является применение специального герметичного кожуха.

Гибкие диодные системы освещения, различающиеся цветом и показателями мощности, стали очень популярны в самых разных сферах жизни человека. Сверхъяркие современные диоды отличаются экономичным потреблением электрической энергии, а также долговечностью и богатством цветовых решений. Кроме прочего, гибкую плату с диодами можно легко и быстро установить самостоятельно, без привлечения специалистов в сфере светотехнического оборудования.

Правильная нарезка и соединение отрезков светодиодной ленты

Светодиодная лента является очень популярным и практичным материалом, поэтому ее часто используют во время выполнения современного ремонта. Работает светодиодная лента просто прекрасно, но, чтобы качество функционирования было высоким, ее нужно правильно нарезать. Светодиодная лента является тонкой и эластичной, поэтому с моментами ее нарезки не должно возникать дополнительных вопросов.

Выполняется этот процесс примерно по такой схеме:

• нужно внимательно изучить устройство и схему светодиодной ленты;
• снять липкий слой с ленты и по ее просвету определить, где можно резать;
• шаг резки должен быть ровен длине одного сегмента;
• можно проводить резку посередине контактных площадок;
• найти место, обозначенное линией или пиктограммой, которое указывает на линию разреза.

Если нужно срастить между собой два отрезка светодиодной ленты, то сделать это можно при помощи коннектора или за счет выполнения пайки. Соединение можно проводить между проводами самой светодиодной ленты или используя дополнительные электрические проводки, если требуется длина немного больше.

Сращивание ленты пайкой

Срастить светодиодную ленту своими руками можно за счет использования метода пайки. Проводки ленты нужно немного зачистить и покрыть припайкой. После выполнения этого действия, стоит соединить проводки между собой и спаять их аккуратно, по стандартной схеме. Дополнительно нужно покрыть припоем контактные площадки ленты, расположенные под липкой лентой. Чтобы получить к ним доступ, стоит снять некоторую часть защитного слоя. Контактные площадки также покрываются толстым слоем припоя. Чтобы получить действительно хорошую, качественную пайку, канифоля жалеть, не следует.

Чтобы соединить провода между собой, потребитель может изготовить перемычку, используя ее в качестве соединительного материала. Для ее изготовления смело можно использовать провода любой марки. Нужно позаботиться о достаточном сечении проводов, лучше использовать медный провод, имеющий толщину 0,8мм. оголенные концы подобранного провода необходимо залудить, концы проводов стоит согнуть под прямым углом. Благодаря использованию перемычки, можно соединить между собой отрезки ленты и закреплять или сгибать целостную конструкцию под любым углом.

Что нужно подготовить для подсоединения светодиодной ленты

Для того чтобы собрать схему для светодиодной ленты своими руками потребуется минимум инструментов. Вы можете это сделать с помощью ножа или отвертки в самом простом случае. Давайте разберемся со всеми нюансами и вопросами, которые могут у вас возникнуть.

Что важно знать

Светодиодная лента – это осветительный прибор, состоящий из гибкой печатной платы, на которой запаяны светодиоды и резисторы. В самых распространенных моделях на 12 В светодиоды соединены по группам из трех штук и пары резисторов. Резисторы нужны для гашения лишнего напряжения и ограничения тока. Дело в том, что белому светодиоду для работы нужно порядка 3 – 3,3 В, а лента рассчитана на 12. Если 3 светодиода подключены последовательно – необходимо чуть больше 9 В, резисторы «берут на себя» оставшиеся 2 – 3 В.

Степень защиты

Вы можете использовать Led-ленту и в помещении, и на улице и даже под водой. Это становится возможным благодаря тому, что существуют разные степени защиты от влаги и пыли. Метка типа IPxx, где вместо хх пара цифр, говорит о степени защиты. Чем выше эти цифры – тем в более сложных условиях может использоваться светильник и оборудование. При этом первая цифра говорит о защите от пыли и мелких частиц, а вторая – от воды и брызг.

Продукция с маркировкой IP20 не предназначена для работы в сложных условиях с повышенным содержанием пыли и влаги в воздухе, стихия незащищенных лент – это спальня или гостиная, в общем, любое сухое помещение, желательно бытового применения. Отличным решением использования таких лент – это монтаж в нише подвесного потолка или на карнизе, для осуществления декоративной подсветки. С помощью такого дизайнерского решения вы сможете устроить в комнате уют с мягким рассеянным светом. Особенно эффектно смотрится, когда мебель и ее очертания подсвечены с обратной стороны и снизу. Печатная плата таких лент не имеет защиты и легко окисляется и повреждается от плохих условий окружающей среды.

Модели IP68 можно использовать под водой, например, подсветки фонтанов и бассейнов. Такие ленты залиты толстым слоем силикона, что дает нужную защиту от воды контактных площадок и светодиодов. Кроме того, она отлично впишется для подсветки днища автомобиля.

Это два «крайних» варианта, естественно, в продаже имеются промежуточные степени защиты, которые можно использовать во влажных помещениях, например, для монтажа на кухне, в качестве подсветки над мойкой

Ну и здесь нужно принимать во внимание удаленность ленты от раковины. Они отлично подходят для хозяйственных построек – подвалов, гаражей, подсобных помещений с умеренными условиями

Расчет длины

Ленты чаще всего продаются в бухтах по 5 метров. Количество светодиодов:

• 30;
• 60;
• 120.

При этом ленту можно резать и наращивать, не превышая длины целого полотна в 5 метров. Сечение проводников рассчитано таким образом. Что максимальный размер ленты ограничен этой цифрой. Если соединить больший метраж ленты – она будет греться и может быстро перегореть. Ну а если вам нужна большая длина подсветки необходимо от блока питания запитывать 5 м, а к следующим 5 м прокладывать питающий кабель от контактов ленты до клемм блока питания, а не соединять ленты такие большие участки ленты непосредственно между собой.

Как резать и соединять отрезки светодиодной ленты

Ее можно резать и соединять как раз по кусочкам из трех светодиодов. На ее фасаде есть разметка – линия для отреза или знак «ножницы». По обе стороны от линии разреза есть контактные пятачки, к которым подключается питание. На одноцветной ленте на каждом из отрезков 4 пятачка. 2 с начала отрезка и 2 в конце, соответственно плюс и минус с каждой стороны. Не имеет разницы, с какой из сторон подавать плюс, а с какой минус.

На RGB ленте по 4 пятачка, они дублируются. Имеют общий плюс, а для каждого из цветов – индивидуальный минус.

Однако, это справедливо для такого светильника на 12 В, для моделей на 220 В это правило не работает, их нужно разрезать по линиям разметки, обычно это отрезки длиною в полметра.

Несколько важных моментов

Руководствуясь описанными рекомендациями, несложно будет разработать схему для реализации подсветки или полноценного освещения, рассчитать длину проводов и определить оптимальное место размещения каждого функционального блока. Но прежде чем приступить к выполнению работ следует помнить о правилах техники безопасности:

• работы по подключению и монтажу выполнять только на отключенном оборудовании;
• перед первым включением дополнительно проверить надёжность всех контактов и правильность собранной схемы.

Также рекомендуется заранее приобрести некоторые расходные материалы:

• термоусадочную трубку для изоляции спаянных участков проводов;
• наконечники для проводов;

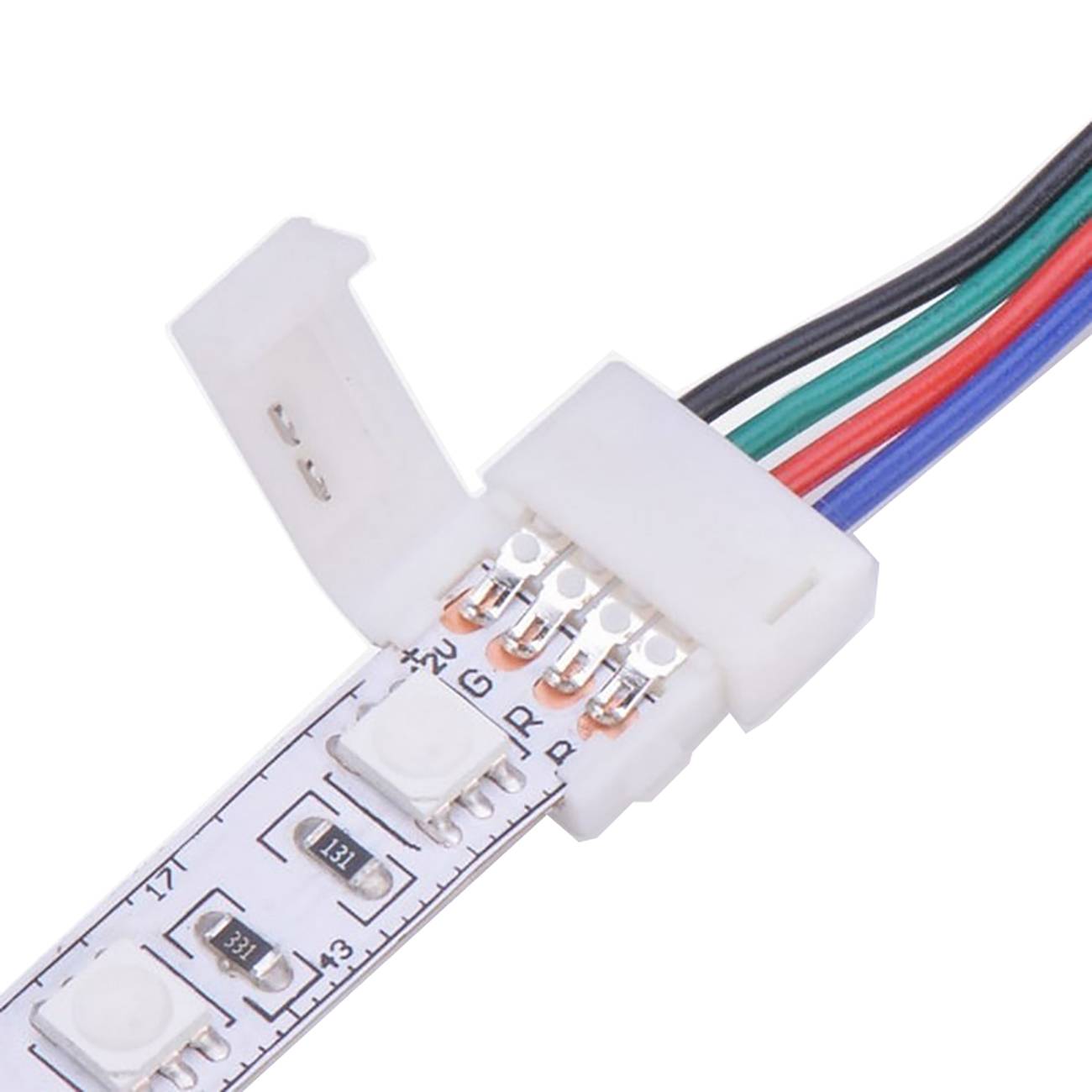

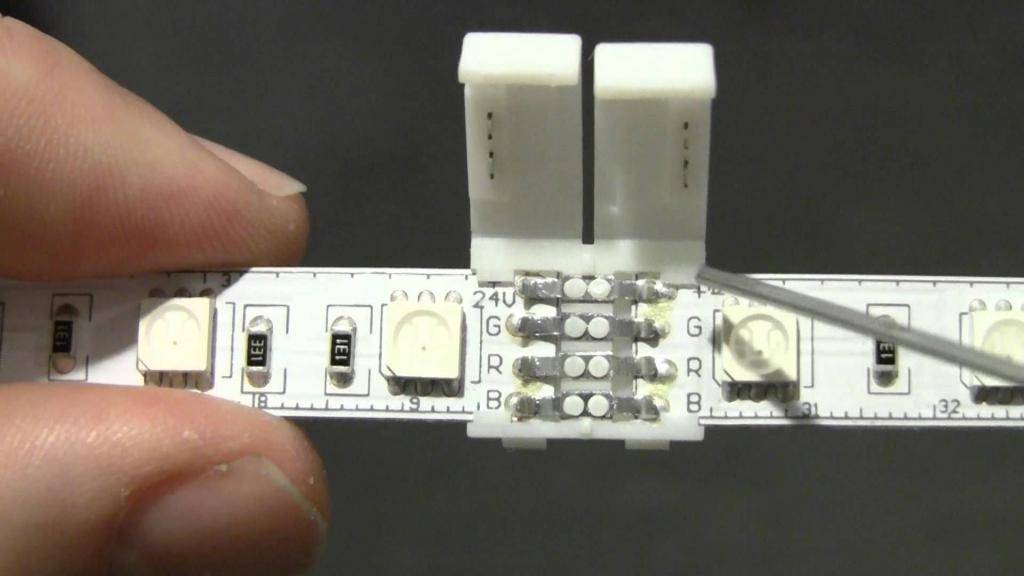

• коннекторы для последовательного соединения двух участков лент;
• алюминиевый профиль, чтобы не допустить перегрев светоизлучающих диодов.

В статье были определены все основные моменты, касающиеся подключения светодиодных лент на 12 В как с блоком, там и без блока питания. К сожалению, рассмотреть все схемы невозможно, ввиду многообразия их вариаций. К тому же постоянное совершенствование светодиодной продукции способствует появлению новых схемных решений, которые могут вызывать у рядовых пользователей вопросы с подключением и проведением расчётов.

Преимущества и недостатки в сравнении с 12 В лентой

Светодиодные ленты для подключения в электросеть 220 В обладают следующими преимуществами:

1. Простота подключения. В отличие от 12 В моделей им не нужен дорогой блок питания, только розетка. Меньше элементов в цепи — больше надежность.
2. За счет предыдущего пункта – снижается стоимость готовой конструкции.

В остальном достоинства такие же, как у низковольтных аналогов. Но есть два существенных недостатка:

1. 220 вольт — это высокое напряжение, опасное для человека, не стоит применять такую ленту в бассейне.
2. Из-за пульсации светового потока 220 В ленту нельзя применять как источник освещения.

Кроме того, при скачке или повышенных значениях напряжения в питающей сети 220 В лента, в отличие от низковольтной, быстро выйдет из строя.

Светодиодная лента 220В: подключение без блока питания к обычной сети — недостатки конструкции

Производители постарались учесть запросы обычных потребителей и стали выпускать ленту на 220 вольт.

Ее очень просто подключать к бытовой проводке через небольшой блок из выпрямительных диодов и сглаживающего конденсатора. Его стоимость намного ниже, чем ИБП.

Выходящие из ленты провода просто вставляются в пластиковые наконечники.

Осветительную схему можно собирать последовательными цепочками до 100 метров длиной, а снижения светового потока на ее конце практически не будет заметно.

Вся конструкция помещена в прочную защитную оболочку, которая надежно исключает поражение током от напряжения 220 вольт. Подключение к выходным гнездам выпрямительного блока осуществляется с торца через вмонтированные контактные гнезда.

Порядок сборки следующий. Вначале надевают защитный диэлектрический колпачок.

Через него в контактные гнезда устанавливают переходную колодку.

Подготовленный конец вставляют в разъем выпрямителя с соблюдением полярности: иначе светодиоды не станут светить.

С обратной стороны надевают защитный колпачок.

Остается вставить блок питания в розетку и собранная конструкция станет работать.

Однако я хочу предупредить начинающих мастеров о скрытой опасности: никто не застрахован от ошибок. Их совершают даже опытные электрики. Поэтому любая подача напряжения на новое оборудование должна выполняться через автоматический выключатель.

Он спасет вас и подключенные светодиоды от критической ситуации: случайно созданного короткого замыкания или перегруза электрической схемы.

Однако здесь не все так просто, как кажется на первый взгляд

Обратите внимание на недостатки, которыми обладает светодиодная лента на 220 вольт:

1. Питающая сеть подвержена колебаниям напряжения, в ней присутствуют различные электрические помехи и наводки. Вопросы фильтрации посторонних сигналов и стабилизации питания простым выпрямительным устройством не обеспечиваются.
2. Равномерности освещения нет, глазу заметны небольшие мерцания, обусловленные низким качеством напряжения.
3. Охлаждение ленты 220 V не предусмотрено, при работе она перегревается, что значительно укорачивает ее ресурс.
4. Силиконовое покрытие при нагреве выделяет неприятный запах.

Поэтому напрашивается вывод: светодиодная лента 220 В, созданная для подключения без блока питания не должна устанавливаться в жилых помещениях. Ее место на улице или в хорошо проветриваемых местах.

В заключение рекомендую посмотреть короткий видеоролик от интернет магазина Luxiled “Подключение светодиодной ленты к блоку питания”.

Если у вас появились вопросы или желание прокомментироватьполученный материал, то воспользуйтесь специальным разделом.
