Принцип работы
Концепция работы такова – внутри пола расположены трубопровод и узел смешивания теплоносителя.
Характеристики труб:
- Трубы, сделанные из меди, сослужат вам долгую службу, они обладают высоким уровнем теплоотдачи и прочностью. Единственный минус – цена их выше, чем на все остальные, что может позволить себе не каждый.
- Металлопластиковые. Чуть менее прочные, чем из меди, но из своей ценовой категории самые лучшие. Соответственно, цена на них ниже, чем на медные трубы.
- Рех – самый дешевый вариант, но не сказать, что плохой. Единственный минус – они не совсем удобны, поскольку при нагреве полиэтилен распрямляется, и становится проблематично сделать трубы нужной вам формы. Зато их легко ремонтировать.
Узел смешивания теплоносителя, состоящий из коллектора, насоса и термостатического смесителя, используется для поддержания нужной вам температуры. У водяного теплого пола есть аналог – электрический «собрат». Какой из них больше походит вам – решайте сами.
Сам котел является специальным агрегатом, в котором происходит нагрев и охлаждение жидкости. Для этого внутри используется природный газ. Самый популярный газовый котел – двухконтурный. Он отличается высокой мощностью, обеспечивает дом отоплением и горячей водой.
Преимущества и недостатки теплого пола:
- Установка происходит без больших затрат. Для многих этот фактор достаточно важен, т. к. в любом случае будут осуществляться некоторые покупки. Каждый хочет найти наиболее выгодный вариант.
- Элементы конструкции подходят для любого покрытия (паркет, плитка и т. д). Однако профессионалы советуют укладывать поверх керамогранит или же плитку. Эти два материала сами по себе достаточно холодные, что создает дискомфорт при перемещении по нему босиком. Теплый пол под ними обеспечит более высокую температуру поверхности. Плюс плитка и керамогранит сами по себе обладают высокой прочностью и долговечностью.
- Возможность обогревать квартиру независимо от сезона.
- Система теплого пола может заменить собой все остальные обогревающие конструкции, что позволяет более эффективно задействовать остальную площадь помещения.
- Если случатся какие-то поломки, связанные с электроэнергией, то это не повлияет на отопление – пол от котла работает полностью в автономном режиме.
- К сожалению, многие квартиры не оборудованы так, чтобы было возможным установить водяные полы. Для них как минимум требуется система вентиляции и дымоотвода, так что намного проще установить в частном доме. Насчет этого нужно договариваться с УК.
- Если вы отапливаете квартиру от котла, то возможность регулирования температуры несколько ограничена, хотя и возможна. Если от центрального отопления, то о регулировании вовсе забудьте.
- Система водяного отопления может затопить помещеине, если вы вовремя не заметите какие-то повреждения.
- Если монтаж произвести правильно, то никаких проблем на протяжении долгих лет не возникнет. Однако при малейшем промахе все может привести к поломке деталей, следовательно, их замене. Будьте аккуратны с вычислениями и читайте внимательно инструкции.
Перед тем, как приступить к закупке материалов, стоит рассчитать все до мелочей. Для этого люди создают схему помещения, в котором будут делать пол. Она же может пригодиться через некоторое время, если вы захотите сделать ремонт, поскольку сможете по проекту вспомнить расположение труб под полом.
Есть несколько нюансов, которые нужно учитывать при создании схемы:
- Если вы знаете, где будет стоять мебель и сантехника, то трубы в этом месте укладывать не нужно.
- Длина контура в 16 миллиметров не может быть выше ста метров, иначе подача воды по трубам будет неэффективной. Следовательно, один такой контур располагается в пространстве, площадь которого составляет не больше 15 квадратных метров.
- Старайтесь сохранять у всех контуров одинаковую длину, разница должна быть не более 15 метров.
- Самое оптимальное расстояние между трубами при укладке – около 15 сантиметров. Этому стоит следовать в условиях отличной теплоизоляции. Если же температура воздуха за окном опускается до -20 градусов, то расстояние стоит уменьшить до 10 сантиметров.
- Если следовать расчету, что расстояние между трубами – 15 см, то расход труб обычно составляет около 6-7 метров. В случае с 10 см – 10 метров.
Вышеприведенные данные – лишь некий усредненный ориентир. На практике нужно еще учитывать многие другие факторы.
Подготовка к работе
Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.
Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт
Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.
Снятие передней панели
Терморегулятор E 62.116. Инструкция
Подготовьте нижеперечисленные приспособления для монтажа прибора:
- гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
- отвертку;
- крепежные винты;
- монтажную коробку;
- уровень;
- индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.
Принцип работы теплого пола
Подключение всей системы теплого пола к электрической сети осуществляется с помощью терморегулятора. Этот прибор специально предназначен для контроля за уровнем нагревания. Подключение электрического теплого пола выполняется в установленном порядке, а элементы системы нагрева укладываются по определенной схеме, в зависимости от используемых нагревателей и особенностей помещения.
Электрические нагревательные элементы могут быть нескольких видов и применяться в различных вариантах. Чаще всего, практикуется использование нагревательного резистивного кабеля. Это кабель с хорошей изоляцией, имеющий высокое электрическое сопротивление. При прохождении через него электрического тока, происходит нагрев с последующим выделением тепла, в соответствии с законом Джоуля-Ленца. По этому принципу работают практически все нагревательные элементы. Сечение обычных проводников и материалы для их изготовления подбираются таким образом, чтобы при значительных нагрузках обеспечивалось максимальное снижение тепловых потерь. В системах теплых полов, наоборот, используются элементы, способные в больших количествах выделять тепловую энергию в течение длительного времени. Основные эксплуатационные характеристики, при этом, остаются без нарушений. Конструкция электрического теплого пола включает токопроводящую резистивную нить, выделяющую тепло и слой изоляции из термостойкого ПВХ-пластита. Внутри этих кабелей проходит одна или две токопроводящие жилы.
Двухжильный кабель покрывается дополнительным изоляционным слоем. Он располагается между экраном из тонких медных проводков и термостойкой изоляцией жил. Первая жила является нагревательным элементом, а вторая – обычным токопроводящим проводником. Обе жилы расположены параллельно, благодаря чему снижается уровень излучения электромагнитного поля и его негативное воздействие на окружающих.
В процессе эксплуатации необходимо соблюдение определенного баланса между теплом, выделяемым нагревательным элементом и его отводом в сторону нагреваемого пола. Поэтому все участки пола, прилегающие к кабелю, должны иметь однородную структуру для равномерного распределения тепловых и механических нагрузок.
При решении вопроса, как подключить электрический теплый пол, нередко используются тепловые маты, которые почти ничем не отличаются от резистивного кабеля. Единственным отличием является специальная теплоизолирующая негорючая пленка, применяющаяся в качестве изоляции. Современные технологии представляют теплый пол, основой которого служит пленка, толщиной, примерно, 0,5 мм. В нее вмонтирован карбоновый полупроводник в виде тонких полос. Их нагревание также обеспечивается электрическим током.
В системах теплых полов нередко используется саморегулирующийся нагревательный кабель. Он оборудован лишь обычными токопроводящими жилами, у которых отсутствует функция нагрева. Между ними располагается матрица с большим количеством независимых полупроводниковых элементов, реагирующих на изменения температуры окружающей среды.
В случае охлаждения какого-либо участка такого кабеля, полупроводники внутри матрицы создают структуру в виде большого количества дорожек. Через них проходит электрический ток, нагревая сам кабель и окружающую его среду. Когда полупроводниковая структура достигает средней температуры, в ней происходит рост электрического сопротивления. За счет этого течение тока снижается и выделение тепла начинает уменьшаться. При сильном нагреве сопротивление еще больше увеличивается и проводимость на данном участке кабеля резко снижается.
Оба способа позволяют регулировать температуру обогрева без использования в схеме терморегулятора и температурных датчиков. В отличие от резистивных, саморегулирующиеся кабели не требуют однородной структуры полов для передачи тепла. Они позволяют создавать различные температурные нагрузки на отдельных участках, считаются надежными и удобными в эксплуатации.
Что могут контролировать термостаты
Современные терморегуляторы для водяного теплого пола могут контролировать следующие показатели:
- температуру воздуха в помещении;
- уровень прогрева пола;
- совмещать контроль температуры воздуха и поверхности пола.
Чтобы проконтролировать температуру воздуха в комнате, датчики встраивают в корпус термостата. Настраивают его специально для учёта уровня показателей в контролируемом помещении. Такой контроль эффективен только внутри зданий, которые имеют хорошую теплоизоляцию, а потери тепла сведены к минимуму. Если это условие не выдержано, датчик контроля температуры в помещении ставить не рентабельно.
Если надо проконтролировать прогрев поверхности напольного покрытия, датчик температуры водяного теплого пола устанавливают как можно ближе к отопительному контуру. Такая система эффективна, когда теплый пол выполняет функцию дополнительного обогрева помещения. Температурный режим воздуха устанавливают основные источники тепла.
Подсоединение электрического пола
Подсоединение электрического пола
Электрический обогревающий пол считается наиболее часто используемым. Его присоединение к сети выполняется так же через терморегулятор. Рекомендуется, чтобы такие работы проводил электрик. Однако, можно сделать это самостоятельно.
Особо стоит заметить, что следует предусмотреть отдельный включатель автоматического типа с целью прямого подсоединения через электрический щит. Он поможет подключить/отключить температурный регулятор и послужит защитой в случае скачков напряжения в электросети. Когда регулятор присоединяют к типовой розетке, то учитываются все электрические приборы, которые будут к ней подключаться.
В комплект подключения входят:
- клеммы;
- температурный датчик;
- коробка для монтажа;
- инструкция по устройству и эксплуатации.
Электрический пол можно подсоединить к любой разновидности терморегулятора
Нужно только принимать во внимание то, что наибольшее значение тока, потребляемого полом, должно подходить максимальному току, пропускаемому через регулятор. Монтаж терморегулятора не занимает много часов
Провода нагревающего кабеля делают с разноцветной маркировкой:
- белоснежный (черный либо кофейный) — фаза L;
- зеленый либо желтый — заземление;
- синий — ноль N.
Провода, которые идут от электросети, не всегда маркируются. В этом случае для определения нуля или фазы достаточно использовать индикаторную отвертку.
Схема подключения следующая:
К контактам терморегулятора 1 и 2 подключают сетевые провода. Стандартно маркировка обозначена сбоку крышки устройства
Немаловажно соблюдать верную полярность. Так, к гнезду 2 присоединяют ноль, а к контакту 1 — фаза.
К гнездам 3 и 4 подсоединяются провода нагревающего элемента — фаза к гнезду 4, а ноль — к контакту 3.
Подключается затем термодатчик
Чаще всего это делается к контактам 5 и 6. Тут не особо важно соблюдать полярность.
схема подключения электрического теплого пола
В последнюю очередь проводится испытание исправности терморегулятора. С этой целью прибор включается и выставляется минимальное температурное значение. Затем показатели температуры увеличивают максимально. Правильность подключения определяется по щелчку замкнувшейся цепи.
В зависимости от того, какой тип терморегулятора используется, различается схема его подключения. Для того чтобы избежать ошибки, необходимо использовать схему, которая обозначена на корпусе устройства. Небольшие изменения в процесс может вносить тип электрического обогревающего пола.
Теплые полы без установки терморегулятора плюсы и минусы такой схемы
Система теплых полов – отличный вариант для обогрева частных домов и квартир. Поэтому многие потребители часто используют ее в своих жилищах.
Такая система экономит пространство и обеспечивает качественный и равномерный прогрев помещения.
Однако некоторые потребители задаются вопросом – можно ли делать теплые полы без установки терморегулятора?
Теплый пол
Функции терморегулятора
Конечно, при подключении теплых полов к электричеству можно обойтись и без терморегулятора – система все равно сможет работать. Но у такого подхода гораздо больше минусов, чем плюсов.
Основная задача термодатчика – поддержание в помещении заданной пользователем температуры. Причем это происходит в автоматическом режиме, без вмешательства хозяев.
Таким образом, нет нужды постоянно контролировать уровень прогрева помещения и вручную включать или выключать теплый пол. Еще один плюс – безопасность.
Известно, что довольно опасно оставлять систему включенной, уходя из дому, поэтому обычно ее выключают. А когда хозяева вечером возвращаются домой, они попадают в холодные помещения.
Особенно это актуально зимой, когда комнаты быстро остывают.
Поэтому датчик температуры подключается, как минимум, из соображений комфорта.
Терморегулятор
Почему нельзя делать пол без подключения терморегулятора
Несмотря на то, что технически это возможно, опытный специалист не станет так делать. Для такого решения есть объективные причины, среди которых выделяют комфорт, безопасность и экономию электроэнергии.
Важно! Терморегулятор – это устройство, специально предназначенное для контроля температуры и управления системами обогрева
Дискомфорт
Помимо того, что теплый пол без терморегулятора придется каждый раз включать и выключать вручную, есть еще один момент, который доставит дискомфорт.
Дело в том, что температура нагрева элементов системы может достигать 60 градусов. Таким образом, температура поверхности может составить около 50 градусов. А если схема использует двужильный кабель, то он накаляется до 70 градусов.
Устройство ТП
Если же кабель проложен под керамической плиткой, которая обладает крайне высокой теплопроводностью, ходить по ней станет не очень приятно. Естественно, что удобства такая система явно не добавит.
Влияние на напольное покрытие
Постоянное воздействие высокой температуры способно испортить практически любое напольное покрытие. Ведь для каждого вида есть предельно допустимая температура, до которой их можно нагревать. Например, для ламината она составляет около 35ºС, в зависимости от класса.
Ламинат
Влияние постоянной высокой температуры на напольное покрытие:
- Если на полу постелен линолеум, он может начать расслаиваться и пузыриться.
- Постоянно нагреваемый ламинат начнет расходиться по швам, отдельные планки станут коробиться.
- Деревянные полы будут рассыхаться и появятся щели на покрытии.
- У ковролина может повредиться верхний синтетический слой.
Единственный материал, который может переносить высокие температуры – это керамогранит. Однако с ним тоже не все так просто. Ведь от сильного нагрева будет расширяться клей, на который посажена плитка, так что со временем и он начнет портиться.
Кроме того, есть вероятность разрушения самого нагревательного элемента: у кабеля может начать плавиться его оплетка, а это рано или поздно приведет к неприятным последствиям. Поэтому перед подключением теплого пола без реле стоит хорошо подумать.
Экономия средств
Если тёплый пол включен постоянно, расход электроэнергии также станет постоянным. Естественно, что лишний расход придется оплачивать. Поэтому экономия средств на покупке и установке регулятора быстро перекроется расходами на электричество.
Ковролин на ИК пленку
Еще один момент – это напольные покрытия. Если тот же ламинат или линолеум начнут портиться, может потребоваться полная замена покрытия.
А для этого придется снять старое покрытие, подготовить основание, купить новый материал и постелить его.
Получается, что экономия на подключении теплого пола к термостату приводит к существенным и непредвиденным затратам.
Таким образом, использование схемы теплого пола без термореле неоправданно. Более того, помимо дискомфорта и неудобства использования это неизбежно приведет к дополнительным тратам. Так что гораздо лучше изначально установить это устройство и не думать о возможных проблемах.
Виды и характеристики котлов
Существует много вариантов подключения теплого пола к котлам. Они делятся на газовые, электрические, твердотопливные, дизельные, комбинированные.
Электрические
Электрический котел является самым дорогостоящим источником нагревания теплоносителя, но, в то же время, и самым простым в обслуживании. Вода нагревается при помощи ТЭНов или с помощью индукции.
Твердотопливные
Такие модели котлов считаются самыми экономичными в наше время, ведь для их работы можно использовать все материалы, которые горят. К таким относятся отходы древесины, уголь или полноценные дрова. Это выгодно и удобно, с какой стороны ни посмотри. Единственным их недостатком является необходимость контроля наполнения топки, хотя современные конструкции котлов позволяют огню гореть долго без человеческого присутствия.
Дизельные
Эта конструкция многим может показаться даже выгоднее газового котла, ведь источником теплоэнергии является горящая солярка. Он выгоден тем, что автономен, использует природный газ. Может функционировать долгое время сам, без вмешательства человека.
Комбинированные
Эта конструкция радует возможностью переходить с одного вида топлива на какой-то другой. Она может иметь как две топки, так и одну. Для смены видов топлива достаточно лишь заменить горелку. Такие варианты обогрева полезны для домов, где возможны временные проблемы с поставкой топлива.
Газовые
Конечно, самый распространенный вид котлов – это газовые. Они являются самыми экономичны и практичны, ведь газ имеет самую низкую стоимость, а коэффициент полезного действия – самый высокий. Газовый котел дает тепло за счет сгорания природного газа или менее популярного его вида – пропана. Такие конструкции не имеют специальных устройств, однако появились новые модели, включающие функцию под названием «теплый пол». Ее включение приводит к понижению мощности, что не эффективно. Визуально котел похож на маленькую тумбочку или подвесной шкаф. Он очень удобен для подключения теплого водяного пола в помещении.
Существуют разные типы котлов, которые различаются по многим параметрам.
Напольные
Такие котлы устанавливаются стандартным методом. Современные конструкции имеют небольшие размеры, что очень хорошо, ведь они не занимают много места. Могут использоваться для обогрева домов больших и маленьких площадей
Также, в отличие от настенных котлов, они не создают лишней нагрузки на поверхность стен, что немаловажно для каркасных зданий
Настенные
Прикрепляются к стенам, которые должны быть прочными, ведь вес котла немаленький. Используются для отопления не очень больших домов площадью до двухсот квадратных метров. Существуют модели, рассчитанные на площади побольше, однако здесь будет нужен и крепеж мощнее.
Также котлы бывают двухконтурные и одноконтурные.
Одноконтурные
Обслуживают лишь одну линию отопления. Считаются наиболее экономичными, потому что используют мало топлива, то есть газа.
Двухконтурные
Служат как для питания отопительной системы, так и для нагрева воды, которую можно использовать для нужд на кухне и в ванной комнате. Однако вода будет не настолько горячей, как от бойлеров или газовых колонок. Недостатком является то, что одновременно в двух режимах устройство работать не будет. Если вы подключаете ГВС, то автоматически отключается отопление.
Различаются и материалы теплообмена.
Стальные
Сталь – самый дешевый и простой материал. Он недолговечен: на нем быстро появляются трещины, ведь он подвержен коррозии. Современные разработчики стараются устранять эти дефекты с помощью нанесения разных покрытий.
В отличие от других котлов, имеют много преимуществ. Они сочетают в себе свойства и чугунных, и стальных материалов.
Чугунные
Они имеют антикоррозийное покрытие, при этом отличительной чертой любого чугунного материала является хрупкость, и котлы – не исключение. Поэтому надо внимательно следить за тем, чтобы нагрев был равномерным. Это не позволит котлу треснуть.
Медные
Медь используют для настенных моделей, потому котлы, сделанные из этого материала, имеют маленький вес. Такие материалы не подвержены коррозии, имеют небольшую инерцию, которая дает возможность быстро регулировать температуру.
Установка и подключение термостата
Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.
С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.
Общая схема подключения термостата
Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:
- белый (черный, коричневый) провод – L фаза;
- синий провод – N ноль;
- желто-зеленый провод — земля.
Подключение теплого пола к электричеству выполняют в следующем порядке:
- К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
- На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
- Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
- Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.
Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.
Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора
Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.
Подключение к термостату двужильного кабеля
Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:
Схема подключения двужильного кабеля к термостату
Мы видим, что в одном двужильном кабеле соседствуют 3 провода: 2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).
В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.
Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления
Подключение одножильного кабеля
В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:
Схема подключения одножильного кабеля к термостату
На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.
«Умные» программируемые терморегуляторы
Устройства, которые сами могут менять уровень температуры в помещении в отсутствие людей, гораздо более сложные, но экономия от их использования огромная. Затраты на их покупку и установку окупятся в первый же зимний сезон. Речь идёт о программируемых терморегуляторах. Они могут обслуживать одновременно несколько контуров. Есть возможность подключения к системе «умного дома».
Программируемый терморегулятор решает множество проблем с отоплением, обеспечивает комфортное пребывание в помещении. Позволяет настроить определённые дни, часы и недели на заданную температуру. Поэтому даже в отсутствие хозяев он сам переведёт отопительную систему в экономный режим. Вся информация о его работе отображается на дисплее.
Устанавливать их может только специально обученный мастер. Аппаратура эта дорогостоящая, требует бережного к себе отношения, но вполне оправдывает себя.
Особенности подключения в зависимости от схемы
Говорить о регулировке водяного пола без уточнения схемы, по которой он функционирует, было бы в корне неправильно, потому что в каждом конкретном случае у неё своя структура. Соответственно, за настройку температур могут отвечать совершенно разные элементы или узлы.
Роль котла в терморегулировании греющего контура
При простом варианте подключения, когда котёл работает исключительно на подогрев воды для контура пола, никаких регулирующих приборов вообще не требуется.
В самой простой схеме только котёл и контур пола

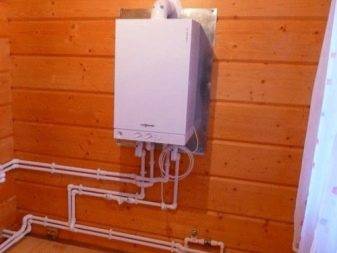

Если котёл установлен газовый, современной модели, он сам по себе является отличным регулятором. Желаемая температура теплоносителя выставляется нажатием кнопок на его панели управления. Новое значение, когда нужно сделать воду горячее, охладить или вовсе отключить, задаётся без проблем, за считанные секунды.

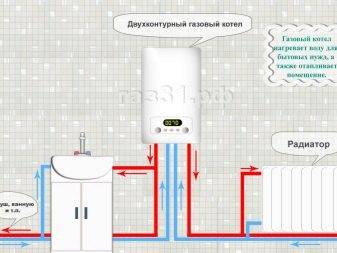

И даже когда система двухконтурная — то есть, котёл не только обеспечивает работу напольного отопления, но и греет воду для батарей и точек разбора — температуру подогрева каждого контура можно отрегулировать за счёт автоматики самого котла. Отдельных приспособлений для этого вовсе не требуется.
То же самое и в случае установки электрического котла, работа которого так же легко регулируется с панели управления. Правда, электричество не самый дешёвый способ подогрева, и к нему обращаются только когда в доме нет газа. Но это уже другая история.
Панель управления современного газового котла

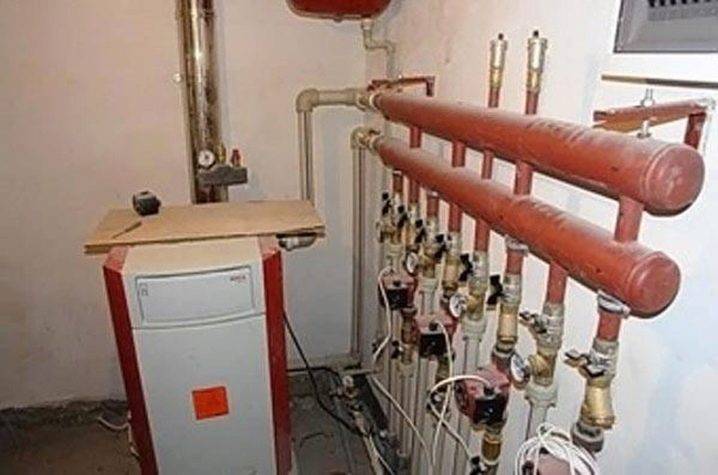

Мембранный (расширительный) бак, подключённый к твердотопливному котлу
Зависимость давления в бачке от температуры воды
Этот узел с манометром и терморегулятором обеспечивает безопасную работу системы
А вот чтобы иметь возможность регулировать температуру, когда воду греет не газовый или электрокотёл, а твердотопливный, в системе должен присутствовать расширительный (компенсаторный) бачок.
Чем выше температура поступающей в него воды, тем выше и давление. И то, и другое контролируется за счёт монтажа на бачок узла безопасности, включающего в себя манометр, клапан выпуска воздуха и терморегулятор, посредством которого и осуществляется настройка.
Схема с отдельно монтируемым циркуляционным насосом
В случае подключения тёплого пола через отопление, регулировка температур осуществляется по тем же принципам. Просто в этом случае, температура в напольном контуре будет зависеть от температуры в батареях.
Наиболее сложно осуществлять регулирование подогрева при комбинированных схемах подключения, когда контуров много, и в каждом из них вода должна нагреваться по-разному.
Модуль регулирования водяных напольных систем заводской сборки
Решить эту задачу позволяет внедрение в систему смесительного узла, в котором присутствует 3-х ходовой клапан и сервопривод. Что это такое, как функционирует и подключается, читайте далее.
Особенности подключения терморегулятора к питающей сети
- Терморегулятор, который будет коммутировать трёхходовой клапан (насос) или обеспечивать работу небольшого по площади плёночного или кабельного тёплого пола, можно запитать от обычной бытовой розетки. В этом случае требованиями СНиПа и нормативами энергонадзорных организаций предусматривается подключение силой тока не более 6 А, что при напряжении в 220В может обеспечить до 1.5 кВт мощности.
Если поблизости нет розетки, отдельную линию можно провести от ближайшей коробки. В этом случае рекомендуется установить дополнительный автоматический выключатель.
- При использовании более энергоёмких нагревателей потребуется протянуть отдельную проводку от электрического щита. При этом нужно будет штробить паз в стене или использовать кабель-канал заводского изготовления.
Облегчить задачу присоединения терморегулятора к электричеству призвана цветовая маркировка выводов.
Питающее напряжение, которое подаётся на прибор, опасно для жизни, поэтому в схеме обязательно наличие заземляющего контура и устройства защитного отключения. При монтаже терморегулятора не стоит игнорировать требования техники безопасности, а при отсутствии опыта лучше обратиться к профессиональному электрику.
