Душевая и туалет: обзор конструкций
Комфорт на современном дачном участке невозможно представить без двух вещей — туалета и душа. Многие считают универсальным решением объединение этих двух помещений под одной крышей. Совмещение разных по функциональному назначению комнат можно успешно реализовывать разными способами. Если вы хотите оборудовать туалет и душ для дачи, то можете выбирать из готовых санузлов и душевых или заказать индивидуальный проект под ключ.
Строительные организации предлагают сооружение под ключ как простейших конструкций для сезонного использования, так и современных санузлов, оборудованных по последнему слову техники. Отдельно туалет и душ возводят крайне редко; к такому варианту прибегают, если участок слишком мал, чтобы выделить достаточно места под объединенную постройку. На отечественных просторах наиболее распространены следующие виды объединенных построек:
Модульные конструкции. Совмещенный туалет с душем для дачи является наиболее экономным сооружением, зачастую дублирующим туалет и ванну жилого дома. Постройка особенно удобна в летнюю пору — прежде, чем зайти в чистый дом, вам захочется смыть пыль и грязь.
Модульная конструкция Источник levident.ru
- Бытовка с туалетом и душем. Такое строение нередко можно увидеть на свежеприобретенных участках, где отсутствуют капитальные сооружения. Бытовка станет надежным пристанищем на время строительства, а после его окончания превратится в летний или гостевой домик. В зависимости от способа использования, желания хозяина и выделенного бюджета сооружение оборудуется летним душем (воду нагревает солнце) или к ней подводятся трубы водопровода и канализации. Капитальные бытовки утеплены, отапливаются и могут использоваться круглогодично.
- Хозблок с душем и туалетом. Совмещение санитарно-гигиенических удобств под одной крышей — во всех смыслах экономное решение с практической выгодой. Такой вариант особенно любим хозяевами, проводящими на своей земле все лето или приезжающими по выходным. Вы можете хранить в хозблоке садовый инвентарь или урожай, а после длинного трудового дня помыться в душе или воспользоваться туалетом. Дополнительный плюс — хозблок занимает совсем мало места.
Хозблок с санузлом для дачи Источник ms.decorexpro.com
Конструкция с выгребной ямой
Простейший туалет, используемый с незапамятных времен. Не нужны никакие емкости, и четкий чертеж вряд ли нужен, если будет строиться такой туалет, вполне хватит эскиза. Построить летний деревянный туалет не очень сложно, начинать следует собственно с рытья ямы для отходов, при этом помня, что они должны будут как-то доставаться.
Затем идет устройство будки туалета. Да, добавим, что после заполнения ямы она может засыпаться, а, так сказать, надземная часть постройки (будка) переносится на новое место – новую яму. Здесь хорошо, когда уличный туалет деревянный, такой будет легче тягать с места на место.
Кстати, рекомендуется заблаговременно сделать чертеж, где будут указаны последующие места расположения туалета, если его планируется перемещать. Так, через время не будет неприятностей, связанных с тем, что место, где должен находиться новый деревянный теремок, занято. А переносят уличный летний туалет раз в 2-3 года.
Таким образом, построить туалет с ямой легко, что является плюсом. Но вот неприятный запах, который идет из него, – это, конечно, большой недостаток, и забывать о нем не следует.
Что касается непосредственно постройки туалета, инструкция будет такой:
- роется яма 1,5-2 м глубиной;
- стенки ее укрепляют досками, кирпичом или бетонными кольцами;
- внутрь можно поставить старую бочку или выложить яму автомобильными покрышками;
- дно бетонируется или засыпается щебенкой;
- щели конопатятся до герметичности.
Затем идет установка домика. Он ставится на четыре кирпичных столбика – фундамент, защищающий деревянный корпус от сырости. По виду это может быть теремок, скворечник, иная форма. Кирпичные столбики сверху изолируют с помощью рубероида. Чтобы правильно определиться с размерами и не ошибиться с количеством стройматериалов, предварительно рекомендуется все же составить проект.
На столбы кладется рама из бруса 100х100, грунтованная и окрашенная.
По углам производится установка четырех стоек, которые крепятся при помощи металлических пластин. Поскольку требуется обеспечить уклон крыши, задние стойки делаются короче передних. Над самой выгребной ямой для туалета делается каркас для сидения.
Вверху монтируются балки для крыши, на которые стелется рубероид и шифер. На будку с шагом 15 см прибиваются брусочки, на которые крепится финальная обшивка. Чтобы обшить строение внутри, используется пластик или деревянная вагонка. Венчает работу устройство освещения.
Чертежи дачных туалетов
Чтобы построить хорошую уборную в саду, нужен подробный чертеж туалета для дачи с размерами. Есть много чертежей под разные виды нужников, так что не приходится ничего придумывать самостоятельно. Схема дачного туалета с указанными размерами сильно упрощает строительство и экономит много времени.
Скворечник
Чертеж туалета “Скворечник”
Туалет-скворечник – это самая популярная ввиду своей простоты конструкция. Чертеж туалета элементарен, модель действительно напоминает домик для птиц. Это прямоугольная вертикальная кабинка с односкатной крышей с небольшим уклоном к задней стене.
Чтобы построить скворечник, достаточно установить каркас и обшить его любым стройматериалом, а спереди установить простую дверь. Такой туалет полностью делают из дерева.
Избушка
Чертеж туалета “Избушка”
Избушка, или теремок – это ближайший родственник скворечника. Они очень похожи, но разница в том, что крыша у избушки двускатная. Нужно очень тщательно и точно строить туалет-теремок по размерам на чертеже, иначе есть риск, что крыша готового сооружения будет «перекошена» в одну сторону.
Этот нужник делают немного расширяющимся кверху. Строят его из деревянного бруса, обшивают тоже деревом. Если отделать сооружение «под сруб», то благодаря симпатичной форме оно будет выглядеть как настоящий теремок.
Шалаш
Чертеж туалета “Шалаш”
Отхожее место в виде шалаша очень легко построить. Это двускатная постройка, напоминающая по форме вигвам. Такой чертеж дачного туалета из дерева с размерами позволяет сэкономить стройматериалы и время, требуемое для возведения.
Делают шалаш из дерева, металла или даже шифера. Плюс такой постройки – в том, что она не похожа на туалет, и любопытные прохожие, заглядывая через забор, могут принять ее за хранилище садового инвентаря.
Домик
Чертеж туалета “Домик”
Туалет-домик похож на избушку, но, в отличие от нее, не расширяется кверху. Прямоугольную кабинку венчает простая двускатная крыша, благодаря которой туалет выглядит уютным.
Габариты туалета для дачи примерно одинаковы для всех моделей, и домик – не исключение. Строить его лучше всего из дерева, чтобы он выглядел эстетичнее, но и обшитый металлом домик тоже не сильно портит вид на дачный участок.
Материалы для строительства и формы туалетов
Необходимо заранее выбрать подходящий материал, а уже после этого этапа делать проект собственноручно или искать подходящий готовый чертеж. Типичные материалы:
- Дерево — классический вариант для уличного туалета. Такое строительство не украдет много времени, но древесина требует защиты от влажности и огня.
- Кирпич — материал, туалет из которого будет прочным, долговечным, однако такая дачная кабинка нуждается в крепком фундаменте и мастере, что знаком с искусством кладки.
- Металл — вариант для тех, кто привык экономить время и деньги. Плюс — легкость строительства. Минус — жара в постройке летом и необходимость внутренней обшивки, если владельцы бывают на даче и в зимний период.
Большое разнообразие видов у деревянных моделей. Самая популярная форма туалета — «скворечник», однако есть и другие, разнящиеся по сложности возведения:
Домик-шалаш
Такая кабинка компактна, экономична. Ее простая геометрическая форма подкупает легкостью строительства, чертеж ее тоже элементарен. Боковые стены по совместительству выполняют функции скатов крыши, строительство надземной части туалета занимают всего несколько часов. На боковые стенки укладывается кровельный материал (например, мягкая черепица). Отделки требуют фасад и задняя стенка конструкции.
Туалет-теремок
У него ромбовидная форма, которая несколько усложняет работу. Для придания сказочного вида используют различные резные украшения. Каркас облицовывают распиленным пополам кругляком, обычными досками внахлест, блок-хаусом либо толстой вагонкой.
Туалет, совмещенный с душем
В этом случае чертеж такого строения — добавление второй аналогичной схемы с одной стороны. При необходимости размеры этой кабинки можно несколько увеличить.
Избушка
Избушка — самая сложная архитектурная форма дачного туалета. Потребует от вас изрядного количества материалов. Сэкономить на них точно не получится, так как требует большого количества подрезки. Зато полученная граненая форма позволяет сохранить тепло в холодное время года и справиться с неблагоприятными климатическими условиями. Популярность избушки как варианта дачного туалета обусловлена большим количеством дизайнерских вариаций, позволяющих вписать постройку в интерьер любого участка. Многие называют этот вид дачного домика иначе — теремок.
Чертежи дачного туалета типа «Избушка»
Самый распространенный, пожалуй, вариант
А вот здесь бока немного скошены — впрочем, впечатление это отнюдь не портит, скорее, наоборот, придает постройке оригинальный и более современный вид.
Схема уличного туалета
Наиболее распространенным вариантом дачного или садового туалета является прямоугольная постройка. Ее еще называют «скворечник» так как в варианте с односкатной крышей она очень его напоминает.
Проект дачного туалета из дерева типа «Скворечник»
На чертеже туалета, представленном на фото выше, для отделки использовалась доска толщиной 40 мм. Сооружение получается совсем недорогим. Двери можно сделать из тех-же досок, скрепленных планками вверху, внизу и наискосок. Петли можно поставить наружные — амбарные, оформив строение в нарочито грубом стиле.
Образцы дачных туалетов: чертежи одинаковые, исполнение разное
Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательное небольшое здание. Например, можно сделать из этой постройки маленькую мельницу.
Дачный туалет-мельница — немного фантазии и неприглядная постройка становится украшением участка
Тот же скворечник, но из сруба — уже совсем другой вид. Особенно гармонично все будет смотреться, если здание на участке выстроено (или будет выстроено) тоже из бревна.
Даже самый простой туалет из бревна смотрится почти как экзотика
Для регионов, где древесина — роскошь, и расходовать ее на постройку туалета нерационально, ту же конструкцию можно обшить другим материалом. Например, каркас обшивается любым листовым материалом — фанерой, ДВП, ГВЛ. На них снаружи можно уложить отделочный материал — плитку или декоративный камень. Еще более бюджетный вариант — обшить профнастилом.
Туалет на даче своими руками строят из любого материала. Этот — из профнастила
Это тот тип туалета, Который несложно построить из кирпича. Делают их обычно в полкирпича. Никаких сложностей даже для неопытного каменщика нет. Кладка со смещением, раствор — цементно-песчаный.
По тому же проекту и чертежу можно построить туалет из кирпича
Что нужно учесть?
Прежде всего необходимо обговорить моменты, которые должны быть реализованы в процессе возведения этого приспособления.
1. Максимальное удобство. При использовании не должно быть дискомфорта. Просчитать удобную высоту с формой.
2. Надежность и прочность. Обязан выдержать вес всех членов семьи. Учитывать при выборе конструкции и материала.
3. Гигиеничность. Должна быть возможность простой очистки внутренней и внешней поверхности ободка. Можно применить противомикробную пропитку.
4. Срок эксплуатации. Стоит продумать предполагаемый срок использования. Требуется обустроить максимальную жесткость поверхности для продления времени службы.
Простой туалет на участке без выгребной ямы –пошаговая инструкция
Копка выгребной ямы может доставить серьезные трудности
В таком случае стоит обратить внимание на конструкцию без таковой
В этом случае строительство выполняется в следующей последовательности:
1. Возводится каркас и производится его обшивка;
2. Монтируется кровля;
3. Выполняется внутренняя отделка. Застилается сплошной пол, без какого-либо отверстия;
4. Монтируется стульчак либо устанавливается уже готовый биотуалет. В первом случае предусматривается способ обеззараживания отходов.
Чаще всего для дачных туалетов выбирается зола и торф, емкости с которым устанавливают непосредственно на полу туалета либо помещают под стульчак. Сидение в таком случае выполняют подъемным.
Утепленный уличный туалет на круглый год
Из чего бы ни был построен туалет, он нуждается в утеплении. В холодное время года даже в кирпичном сооружении будет холодно и сыро. Поэтому теплоизоляция – обязательное условие, чтобы построить теплый туалет своими руками.
Технология очень проста:
Листы пенопласта режут на куски необходимых размеров (по ширине внутренних стен туалета). Для этого подойдет обычная ножовка.
Края листов зашкуривают наждаком. Эти срезы должны быть идеально ровными, иначе при обивке туалета останутся щели, пропускающие холодный воздух.
Прикрепляют утеплитель к стенам
Лучше использовать саморезы с шайбами – среди всех креплений они оказывают на пенопласт наименьшее давление.
Особое внимание уделяют крыше. Сверху поступает больше всего холодного воздуха, поэтому к потолку прибивают двойной слой изоляции
Дверь тоже нужно утеплить.
Чтобы сделать интерьер туалета более привлекательным, пенопласт сверху обшивают фанерой. Она также выполняет защитную функцию, снижая риск повреждения утеплителя. Фанеру тоже крепят саморезами.
Туалет с душем под одной крышей
Когда мы строим уличный туалет – это не единственная «сантехническая постройка» на участке. Нужен еще и летний душ. Совмещенный санузел на дачном участке – это хорошее решение, особенно если хочется сэкономить место.
В этом случае придется внимательно отнестись к деталям:
- необходим чертеж дачного туалета из дерева с точными размерами, чтобы отхожее место и душ были одинаковыми и выглядели привлекательно;
- хороший унитаз для дачного туалета очень важен, чтобы неприятные запахи не пробивались наружу и не чувствовались в душе;
- по той же причине нужна и хорошая выгребная яма (или септический бак).
Кроме удобства использования, у наружного совмещенного санузла есть еще одно достоинство – экономия материалов при строительстве.
Виды туалетов на даче, которые можно поставить своими руками: варианты с фото
Существует масса вариантов конструкций, которые различаются по внешнему виду, а также по использованному в строительстве материалу. Также классифицируют будки по типу конструкции. Следует выделить несколько популярных примеров.
Стандартное санитарное помещение
Обыкновенный туалет с отверстием для отходов. В нём не предусматривается никаких сложных систем. Обязательным атрибутом такого домика считается выгребная яма. Её роют собственноручно либо устанавливают комплекс септиков с насосом.
Для дачного туалета целесообразно устанавливать вытяжную систему ФОТО: searchbiznes.ru
На таких туалетах может быть размещён бак с водой. Этот резервуар предназначен для смывания отходов в унитазе.
Люфт-туалет и пудр-туалет: особенности
Люфт-туалет считается довольно затратной конструкций. В его обязательные составляющие входит бетонная выгребная яма. Главная особенность такой уборной — корректная организация вентиляции. Такой вариант возводят как отдельно стоящий или пристроенный к дому вариант.
Люфт-туалет работает по схеме, которая указана на фото ФОТО: domsdelat.ru
Считается особо экологичной постройкой ФОТО: earthbuddies.net
Пудр-туалет — это деревянный стульчак с крышкой, проектирующийся в виде небольшой конструкции. В качестве смывного механизма выступают густые опилки, которые служат для припудривания биологических отходов. Ёмкость с материалом устанавливают рядом с унитазом. При отсутствии опилок припудривание отходов осуществляют древесной золой.
Химическое санитарное помещение
Дачный туалет может работать с химическим составом. С помощью специальной формулы химикаты начинают реакцию с биологическими отходами после каждого посещения туалета. Тем самым неприятный запах быстро улетучивается. Бактерии осуществляют активную обработку микробов, уменьшая уровень твёрдых отходов. В результате, остаётся только жидкость, которую удобно откачивать.
Такие сортиры можно устанавливать на улицах и в подсобных помещениях ФОТО: yandex.ru
При создании химического туалета может не потребоваться большой котлован для септика. Порой достаточно использования стационарного резервуара.
Торфяной биотуалет для дачи
При обустройстве сухого дачного туалета многие предпочитают применять торфяную систему избавления от отходов. Спустя несколько недель после обработки все отходы превращаются в отличное удобрение для сада и огорода.
В помещении с таким рабочим механизмом практически всегда отсутствует неприятный запах ФОТО: bezkovrov.com
Такие туалеты «смываются» исключительно сухим торфом. Однако, это удовольствие не из дешёвых.
Статья по теме:
Туалет с душем для дачи: совмещённая конструкция
Наиболее актуальный вариант — совмещённый санузел. Удобно одновременно выполнять все гигиенические процедуры. Вся постройка состоит из двух одинаковых по размеру помещений. Внутри может быть оборудован водонагреватель. Чаще устанавливают резервуар с водой на крышу кабинки.
Распространённым видом материала для таких сооружений является натуральная древесина ФОТО: manesu.com
Статья по теме:
О вентиляции
Когда строите туалет для дачи, не забудьте про вентиляцию. Отхожее место должно быть оборудовано:
- Приточной вентиляцией. Представляет собой небольшое отверстие в нижней части туалета. Делается только в каменных туалетах. Закрывается решеткой или противомоскитной сеткой.
- Вытяжной вентиляцией из верхней части ямы. Если выгреб планируется закрывать бетонной плитой перекрытия, то на этапе сборки опалубки для трубы вентиляции оставляют закладную. Асбестоцементные и канализационные трубы – наиболее часто применяющийся материал для вентиляции. Их пускают по задней части кабинки (снаружи) и крепят к обшивке хомутами. Чтобы улучшить естественную тягу трубу выводят на солнечную сторону и красят в черный цвет. Оголовок поднимают выше крыши на 70-80 см.
- Вытяжной вентиляцией из верхней части кабинки. Чтобы не делать еще один оголовок, трубу подсоединяют к вентиляции выгреба.
Дефлектор своими руками
Первое, что делает хозяин при постройке дома – это строит туалет. Без этого сооружения даже минимальный комфорт становится недосягаемой мечтой. Надеемся, что представленная информация и эскизы помогут сделать вам собственный проект дачного туалета. Если у вас появились свои идеи, или вы нашли ошибки в тексте или рисунках, то большая просьба написать нам. Приглашаем теоретиков и практиков к дискуссии.
Размеры туалета на даче своими руками
Раньше унифицированный подход к размерам туалета на даче своими руками объяснялся тем, что дачники стремились сэкономить каждый квадратный сантиметр, отвести под будочку буквально один квадратный метр, ведь столько всего нужно еще разместить на шести, а в других случаях и на четырех сотках.
Однако же, и в деревне, где земли у людей гораздо больше, был точно такой же подход, единственное отличие – там конструкцию предпочитают утеплять, ведь пользуются нею на протяжении всего года. Так что можно сказать, что неказистый, маленький и неудобный туалет – это скорее не экономия пространства, а нежелание подходить к вопросу творчески и наплевательское отношение к собственному комфорту.
Этапы строительства
Туалет дачный деревянный – довольно простая в исполнении постройка. После того, как благоустройство накопителя для отходов завершено – начинается основная часть работы.
- Сначала формируется фундамент. По периметру вколачивают столбики. Они будут выполнять функцию опоры. Столбики могут быть металлическими, кирпичными или деревянными.
- Сколачивают раму. К тыловой части прикладывают рубероид, чтобы воды не «подтачивали» основу. Рама располагается на столбиках.
- С помощью стоек, рам и перекладин формируется каркас будущей кабинки – стены, сиденье, окошко для вентиляции, потолок, скат крыши, дверь.
- Каркас устанавливается и закрепляется на фундаменте.
- Каркас и доски для обшивки обрабатывают антисептиком.
- Сколачивают дверь и крепят её на петли.

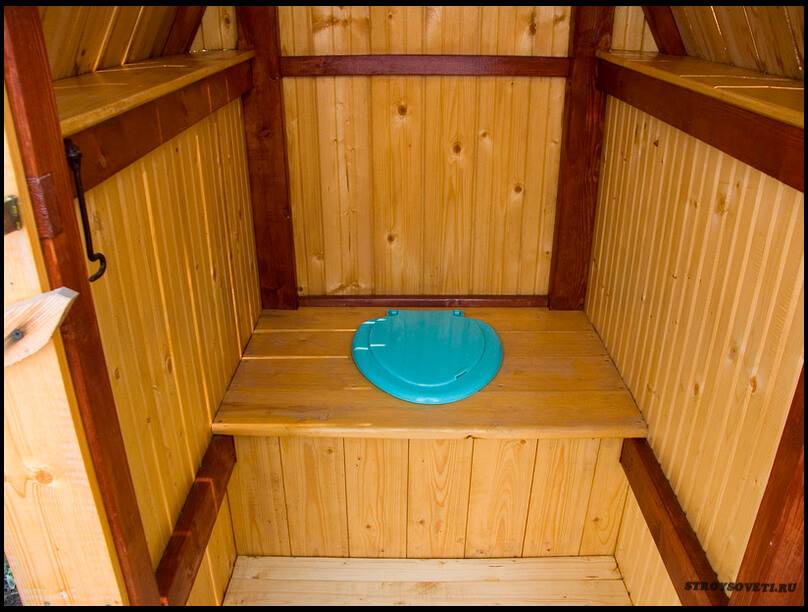

- Обшивают деревом пол и сиденье.
- В целях гигиены окружность вокруг дырки и часть пола выкладывают плиткой, чтобы сиденье было легче чистить, а на полу не скапливались грязь и вода (также используют обычный пластмассовый стульчак для унитаза, а пол покрывают ковриком).
- Покрывают крышу.
- Проводят электричество, вкручивают лампочку.
- К задней стенке крепят трубу для вентиляции.
Это основные этапы – остальное зависит от типа туалета и от пожеланий хозяина относительно декора и дизайна кабинки.
Возведение коробки туалета начинается со сборки коробкиИсточник byk.vykola.ru.net
На основании чертежей строим туалет на даче своими руками по типу «Шалаш»
Надземная конструкция «Шалаш» имеет более сложное строение, чем у «Скворечника». Но все труды, потраченные на ее строительство, оправдывают себя, ведь в конечном итоге вы получаете эффектный внешний вид туалета.
Многие дачники выполняют стилизацию такой конструкции под сказочный домик. Благодаря этому на участках можно встретить очень интересные варианты оформления. Для вдохновения можно использовать фото туалетов для дачи своими руками, которых немало в сети интернет.
Строительство такого объекта как «Шалаш» начинается с формирования выгребной ямы. Размерные параметры могут быть взяты из предыдущего типового проекта. В зоне размещения углов ямы следует сделать углубления. В них будут помещены бетонные блоки
Очень важно при этом соблюсти точную геометрию. Чтобы конструкция получилась прямоугольной, необходимо измерять расстояние между бетонными блоками
Не забывайте проверять основание по диагоналям. Они также требуют измерения и должны в конечном итоге получиться одинаковыми.
