Как сделать инверторы (преобразователи) 12-220 В

Модель с фазовыми выпрямителями

Преобразователь 12-220 для дома с фазовым выпрямителем складывается только с участием на 40 Ом. В данном случае тиристоры следует подбирать хроматические

Также важно уделить внимание трансформатору. Некоторые специалисты советуют использовать понижающие модели, однако найти их на рынке довольно сложно. Таким образом, многие все-таки используют стандартные силовые модификации

Усилитель в данном случае потребуется только один. Для соединения трансформатора с тетродом используется дроссель

Таким образом, многие все-таки используют стандартные силовые модификации. Усилитель в данном случае потребуется только один. Для соединения трансформатора с тетродом используется дроссель.

Чтобы повысить проводимость тока, многие рекомендуют устанавливать резонаторы. Предельное напряжение на трансформаторе следует проверять при помощи тестера. Для того, чтобы тетрод быстро не перегорал, рекомендуется использовать стабилитрон. В данном случае его можно выбирать в магазине на два контакта

В конце работы важно в 12-220 преобразователь закрепить клеммники

Распространенные схемы

Чтобы преобразовать напряжение одного уровня в другое, используют импульсные преобразователи с установленными индуктивными накопителями энергии. Исходя из этого, различают три типа схем преобразования:

• Инвертирующие.
• Повышающие.
• Понижающие.

Во всех перечисленных схемах используются электрические компоненты:

1. Основной коммутирующий компонент.
2. Источник питания.
3. Конденсатор фильтра, который подключают параллельно сопротивлению нагрузки.
4. Индуктивный накопитель энергии (дроссель, катушка индуктивности).
5. Диод для блокировки.

Комбинирование данных элементов в определенной последовательности позволяет построить любую из вышеперечисленных схем.

Простой импульсный преобразователь

Самый элементарный преобразователь можно собрать из ненужных деталей от старого системного блока компьютера. Существенный недостаток данной схемы — выходное напряжение 220В далеко от идеала по своей форме синусоиды, имеет частоту, превышающую стандартные 50 Гц. Не рекомендуется подключать к такому аппарату чувствительную электронику.

В данной схеме применено интересное техническое решение. Для подключения к преобразователю техники с импульсными блоками питания (например, ноутбук) используют выпрямители со сглаживающими конденсаторами на выходе из устройства. Единственный минус — адаптер будет работать только в случае совпадения полярности выходного напряжения розетки с напряжением выпрямителя, встроенного в адаптер.

Для простых потребителей энергии подключение можно осуществить напрямую к выходу трансформатора TR1. Рассмотрим основные компоненты данной схемы:

• Резистор R1 и конденсатор C2 — задают частоту работы преобразователя.
• ШИМ-контролер TL494. Основа всей схемы.
• Силовые полевые транзисторы Q1 и Q2 — используются для большей эффективности. Размещаются на алюминиевых радиаторах.
• Транзисторы IRFZ44 можно заменить близким по характеристикам IRFZ46 или IRFZ48.
• Диоды D1 и D2 также можно заменить на FR107, FR207.

Если в схеме предполагается использование одного общего радиатора, необходимо установить транзисторы через изоляционные прокладки. По схеме, выходной дроссель наматывают на ферритовое кольцо от дросселя, которое также извлекают из блока питания компьютера. Первичную обмотку изготавливают из провода 0,6 мм. Она должна иметь 10 витков с отводом от середины. Поверх нее наматывают вторичную обмотку, состоящую из 80 витков. Выходной трансформатор можно также изъять из ненужного ИБП.

Схема очень проста. При правильной сборке она начинает работать сразу, не требует точной настройки. Отдавать в нагрузку она сможет ток до 2,5 А, но оптимальным режимом работы будет ток не более 1,5 А — а это более 300 Вт мощности.

ИНТЕРЕСНО: В магазине подобный преобразователь стоит в районе 3-4 тысяч рублей.

Схема преобразователя с выходом переменного тока

Данная схема известна еще радиолюбителям СССР. Однако это не делает ее неэффективной. Наоборот, она очень хорошо себя зарекомендовала, а главный ее плюс — получение стабильного переменного тока с напряжением 220В и частотой 50 Гц.

В качестве генератора колебаний выступает микросхема К561ТМ2, представляющая из себя D-тригер сдвоенного типа. Этот элемент можно заменить зарубежным аналогом CD4013.

Сам преобразователь имеет два силовых плеча, построенных на биполярных транзисторах КТ827А. Они имеют один существенный недостаток по сравнению с новыми полевыми транзисторами — данные компоненты сильно нагреваются в открытом состоянии, что происходит из-за высоких показателей сопротивления. Преобразователь работает на низкой частоте, поэтому в трансформаторе используют мощный стальной сердечник.

В данной схеме используется старый сетевой трансформатор TC-180. Он, как и остальные инверторы на основе несложных ШИМ-схем, выдает значительно отличающуюся синусоидальную форму напряжения. Однако этот недостаток немного сглаживается большой индуктивностью обмоток трансформатора и выходным конденсатором С7.

ВАЖНО: Иногда трансформатор может издавать ощутимый гул во время работы. Это говорит о неполадках в работе схемы

Обзор производителей

Различные торговые точки могут предложить довольно широкий ассортимент инверторов-преобразователей напряжения 12-220 В. Инверторы выпускаются в различных странах — большинство из них производится в Китае, но это совсем не значит что они плохого качества. Ведь многие известные бренды из-за высокой конкуренции стремятся снизить себестоимость своей продукции, поэтому и переносят свои производственные мощности на территорию Китая.

Изучая предлагаемые рынком модели можно обратить внимание, что некоторые изделия имеют одинаковые характеристики, но при этом значительно различаются в цене. Связанно это с использованием той или иной радиоэлементной базы

Устройства, соответствующие заявленным характеристикам, собранные на качественной элементной базе и оборудованные необходимой защитой, надёжны в эксплуатации, поэтому стоят дороже.

Наиболее популярными брендами являются:

1. Wenchi. Тайваньский производитель радиоэлектронного оборудования. Присутствует на рынке уже более 23 лет. Его продукция сертифицирована во многих странах мира, включая Россию. Компания имеет свою лабораторию, в которой проводится испытание приборов и внедрение в их работу новых технологий. Спросом пользуются модели INS-1000W-12 и INS-200W-12.
2. Mean Well. Ведущий разработчик импульсных блоков питания. Фирма постоянно модернизирует и расширяет ассортимент своей продукции. Хорошие технические характеристики и демократичная цена позволяют каждому покупателю выбрать оптимальное оборудование этой марки. Популярными моделями являются: A301−2K5-F3 PBF, A301−150-F3, TN-1500−212B.
3. Gembird. Основанная в Голландии в 1997 году компания стала лидером в производстве компьютерной периферии источников питания. Хотя цех по производству инверторов находится в Китае, продукция проходит тщательный контроль и соответствует международным стандартам. Сервисные центры фирмы расположены во многих странах, что позволяет довольно быстро получить качественную помощь. Потребители часто выбирают инверторы серии Gembird I.
4. Robiton. Российская компания, специализирующая на производстве элементов питания. Её продукция соответствует требованиям безопасности Европейского союза. На все свои изделия фирма предоставляет три года гарантии. Повышенным спросом пользуются модели R300 и R500.

Обзор производителей

Различные торговые точки могут предложить довольно широкий ассортимент инверторов-преобразователей напряжения 12-220 В. Инверторы выпускаются в различных странах — большинство из них производится в Китае, но это совсем не значит что они плохого качества. Ведь многие известные бренды из-за высокой конкуренции стремятся снизить себестоимость своей продукции, поэтому и переносят свои производственные мощности на территорию Китая.

Изучая предлагаемые рынком модели можно обратить внимание, что некоторые изделия имеют одинаковые характеристики, но при этом значительно различаются в цене. Связанно это с использованием той или иной радиоэлементной базы

Устройства, соответствующие заявленным характеристикам, собранные на качественной элементной базе и оборудованные необходимой защитой, надёжны в эксплуатации, поэтому стоят дороже.

Наиболее популярными брендами являются:

1. Wenchi. Тайваньский производитель радиоэлектронного оборудования. Присутствует на рынке уже более 23 лет. Его продукция сертифицирована во многих странах мира, включая Россию. Компания имеет свою лабораторию, в которой проводится испытание приборов и внедрение в их работу новых технологий. Спросом пользуются модели INS-1000W-12 и INS-200W-12.
2. Mean Well. Ведущий разработчик импульсных блоков питания. Фирма постоянно модернизирует и расширяет ассортимент своей продукции. Хорошие технические характеристики и демократичная цена позволяют каждому покупателю выбрать оптимальное оборудование этой марки. Популярными моделями являются: A301−2K5-F3 PBF, A301−150-F3, TN-1500−212B.
3. Gembird. Основанная в Голландии в 1997 году компания стала лидером в производстве компьютерной периферии источников питания. Хотя цех по производству инверторов находится в Китае, продукция проходит тщательный контроль и соответствует международным стандартам. Сервисные центры фирмы расположены во многих странах, что позволяет довольно быстро получить качественную помощь. Потребители часто выбирают инверторы серии Gembird I.
4. Robiton. Российская компания, специализирующая на производстве элементов питания. Её продукция соответствует требованиям безопасности Европейского союза. На все свои изделия фирма предоставляет три года гарантии. Повышенным спросом пользуются модели R300 и R500.

Вам это будет интересно Источники бесперебойного питания (ИБП) для компьютеров

Полезные свойства аппаратов

Часто инверторы из 12 В в 220 В обеспечивают предохранение или ослабление функционирования информационных систем от качества сетей переменного тока. Если внезапно произойдет отключение электроэнергии, то с помощью запасной батареи и выпрямителя восстановится резервное питание и можно прекратить работу компьютера без потери необходимых данных.

Отличительной чертой в этом случае считается наличие высокой частоты напряжения — до 100 кГц. Для эффективной работы дополнительно используются полупроводниковые ключи, магнитные материалы и специальные контроллеры. Чтобы быть удобным для применения, инвертор должен обладать высоким коэффициентом полезного действия, надежностью и иметь компактные габаритные характеристики.

Назначение и принцип работы

Что такое преобразователь напряжения. Так называют электронный прибор, изменяющий величину входного сигнала. Он может использоваться в качестве устройства, повышающего или понижающего его значение. Входное напряжение после преобразования может изменить как свою величину, так и частоту. Такие устройства, изменяющие постоянное напряжение (преобразовывающие его) в выходной сигнал переменного тока, получили название инверторов.

Преобразователи напряжения находят применение как в виде автономного устройства, питающего потребителей энергией переменного тока, так и могут входить в состав других изделий: систем и источников бесперебойного питания, устройств повышения постоянного напряжения до необходимой величины.

Инверторы представляют собой генераторы напряжения гармонических колебаний. Источнику постоянного тока с помощью специальной схемы управления создается режим периодического переключения полярности. В результате на выходных контактах устройства, к которым подключена нагрузка, формируется сигнал переменного напряжения. Его величину (амплитуду) и частоту определяют элементы схемы преобразователя.

Управляющее устройство (контроллер) задает частоту переключения источника и форму выходного сигнала, а его амплитуду определяют элементы выходного каскада схемы. Они рассчитаны на максимальную мощность, которую потребляет нагрузка в цепи переменного тока.

Контроллер используется и для регулирования величины выходного сигнала, которое достигается управлением длительностью импульсов (увеличение или уменьшение их ширины). Информация об изменениях величины выходного сигнала на нагрузке поступает в контроллер по цепи обратной связи, на основании которой в нем формируется управляющий сигнал на сохранение необходимых параметров. Этот метод называется ШИМ (широтно-импульсной модуляцией) сигналов.

В схемах силовых выходных ключей преобразователя напряжения 12В могут использоваться мощные составные биполярные транзисторы, полупроводниковые тиристоры, полевые транзисторы. Схемы контроллеров выполняются на микросхемах, представляющих собой уже готовые к работе устройства с необходимыми функциями (микроконтроллеры), специально разработанных для таких преобразователей.

Схема управления обеспечивает последовательность работы ключей для обеспечения на выходе инвертора сигнала, необходимого для нормальной работы устройств потребителя. Кроме того, управляющая схема должна обеспечивать симметрию полуволн выходного напряжения

Это особенно важно для схем, в которых на выходе используются повышающие импульсные трансформаторы. Для них недопустимо появление постоянной составляющей напряжения, которая может появиться при нарушении симметрии

Существует много вариантов построения схем инверторов напряжения (ИН), но выделяют из них 3 основные:

• ИН бестрансформаторный мостовой;
• трансформаторный ИН с нулевым проводом;
• мостовая схема с трансформатором.

Каждая из них находит применение в своей области в зависимости от примененного в нем источника питания и требуемой выходной мощности для питания потребителей. В каждой из них должны быть предусмотрены элементы защиты и сигнализации.

Защита от понижения и повышения напряжения источника постоянного тока определяет диапазон работы инверторов “по входу”. Защита от повышенного и пониженного выходного переменного напряжения необходима для нормальной работы оборудования потребителя. Диапазон срабатывания устанавливается в соответствии с требованиями используемой нагрузки. Эти виды защиты обратимые, то есть при восстановлении параметров оборудования до нормы работа может быть восстановлена.

При срабатывании защиты вследствие короткого замыкания в нагрузке или чрезмерного возрастания выходного тока перед тем, как продолжить эксплуатацию оборудования, необходим тщательный анализ причин этого события.

Преобразователь 12В является наиболее приемлемым для создания локальной электросети. Наличие большого количества автомобилей и аккумуляторных батарей 12В постоянного тока позволяет их использовать для обеспечения запросов пользователей. Такие сети можно создавать в самых различных местах, начиная от собственного авто. Они мобильны и не зависят от места стоянки.

Преобразователь напряжения 12В в 220В на 100Ватт

Преобразователь постоянного напряжения 12В в переменное 220 В (рис. 10.3) может обеспечить выходную мощность 100 Вт.

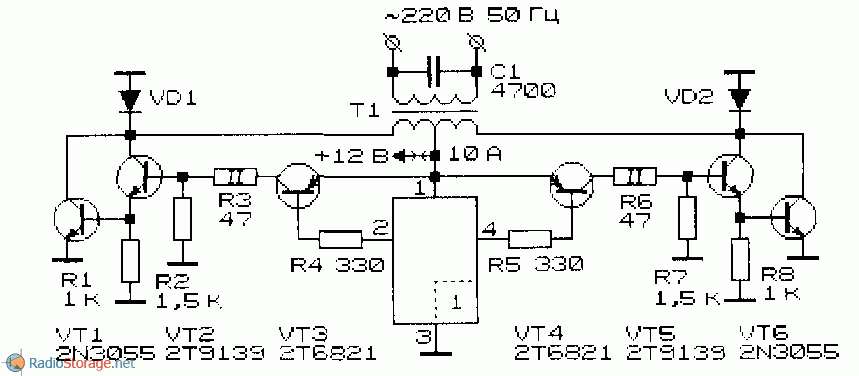

Рис. 3. Схема преобразователя напряжения (12В в 220В) мощностью 100 Вт.

На преобразователь подается постоянное напряжение 12 В от аккумулятора. Его задающий генератор формирует два пара-фазных напряжения с частотой 50 Гц (частота промышленной сети). Напряжения с задающего генератора подаются на два однотипных импульсных усилителя, которые коммутируют напряжение на первичной обмотке трансформатора Т1. Со вторичной обмотки трансформатора Т1 переменное напряжение 220 В частотой 50 Гц поступает в нагрузку.

Задающий генератор (на рисунке 1 — типовая схема узла ) на основе симметричного мультивибратора отличается использованием диодов, включенных в базовые цепи транзисторов. За счет нелинейности ВАХ диодов выходные импульсы мультивибратора имеют незначительные выбросы.

К выходам задающего генератора подключены два однотипных трехкаскадных усилителя. На вторичной обмотке Т1 получается переменное напряжение 220 В.

Силовой трансформатор Т1 намотан на Ш-образном магнитопроводе сечением 12 см2. Первичная обмотка содержит две половины по 240 витков провода ПЭЛ 0,65 мм. Вторичная обмотка имеет 4400 витков провода ПЭЛ 0,25 мм. Выходные транзисторы ѴТ1 и ѴТ6 установлены на радиаторы площадью по 100 см2.

Для защиты выходных транзисторов следует использовать высокочастотные диоды VD1 и VD2 типа КД213, КД2997. Транзисторы ѴТ1 и ѴТ6 можно заменить на КТ819ГМ (с радиаторами); ѴТ2 и ѴТ5 — КТ805, ѴТЗ и ѴТ4 — КТ208.

Как устроен инвертор для ламп дневного света

Чтобы изготовить преобразователь, который позволит осветить помещение любых размеров или авто достаточно использовать схему сборки своими руками. Импульсные преобразователи VOLTSL относятся к двухтактным. Они смонтированы на блоках питания TL 494 (КС 1114ЕУ4). Микросхемы управляются силовыми частями блока питания и состоят из:

• генератора напряжения;
• источника, стабилизирующего напряжение;
• двух транзисторов на выходных источниках электротока, емкость которых составляет 0,7 мм и 0,1 В.

Чтобы выполнить монтаж необходимо предусмотреть приобретение выпрямительных диодов и трансформатора от блока питания. Следует разобраться с вопросом о перемотке трансформаторов. Выполняя данную работу самостоятельно следуют рассчитать до 100 кГц. Приобретается каждый резистор, с учетом схемы R1 и R2, создающий проход импульса тока у выхода. Рабочую частоту формируют при создании цепи С1 и R3. Монтируются диоды HR307, если же они отсутствуют, то используют HER304. Достаточно хорошо зарекомендовали себя диоды КД213. Подбор конденсаторов осуществляется имеющих различную емкость. Спаянные микросхемы помещаются в панели. Схемы могут функционировать на протяжении четырех часов — конструкция транзисторов при этом не перегревается, и в настройке они не нуждаются.

Трансформаторы подлежат самостоятельным намоткам. Поэтому необходимо заблаговременно запасаться ферритовыми кольцами, диаметр которых составляет 30 мм. В основе используется пропорция витков на намотке 1:120, тогда как 1:1 является первичной обмоткой, а 20 составляет 200 витков со вторичным покрытием.

Изначально выполняется намотка вторичной обмотки с применением провода, у которого сечение составляет 0,4 мм. На следующем этапе создается первичное покрытие, которое состоит из 2 половинок по десять витков на каждой из них. Многожильный мягкий провод в диаметре 0,8 мм используется для создания полуобмотки. Чтобы переделать трансформатор допускается использование устройства для 12-вольтовой лампы, , которая подсвечивает потолок. Снимается вторичная обмотка, а полуобмотка создается при наматывании покрытий, когда провод вдвое сложенный. После этого соединяющее место разрезается, а каждый конец проводов спаивается совместно, благодаря чему происходит формирование центра обмотки.

Для бесперебойной работы необходимо использование мощных металлических проводников или полевых транзисторов IRFL44N LRF46N. Для преобразователей устанавливаются диоды HER307 и КД213. В качестве конденсаторов применяются компьютерные блоки питания, с диаметром в 18 мм.

Инверторы надежным образом защищаются от перегрузки, если на выходах выполняется установка предохранителя и диода

Важно, чтобы соблюдение правил техники безопасности четко выполнялось: то есть необходимо избегать высоких напряжений. Заряды в конденсаторах могут храниться на протяжении 24 часов

Разрядку осуществляют при помощи накаливающих ламп на 220 В.

Инвертор своими руками 12 в 220 можно изготовить согласно простой схемы. Такое устройство считается достаточно удобным аппаратом, который позволяет получать напряжение в 220 В. Любые приборы, изготавливаемые в домашних условиях, в некоторых ситуациях абсолютно ничем не уступают заводским изделиям, а в некоторых случаях даже превосходят их.

Преобразователи и их типы

Есть три типа преобразователей 12-220 В. Первый — из 12 В получают 220 В. Такие инверторы популярный у автомобилистов: через них можно подключать стандартные устройства — телевизоры, пылесосы и т.д. Обратное преобразование — из 220 В в 12 — требуется нечасто, обычно в помещениях с тяжелыми условиями эксплуатации (повышенная влажность) для обеспечения электробезопасности. Например, в парилках, бассейнах или ванных. Чтобы не рисковать, стандартное напряжение в 220 В понижают до 12, используя соответствующее оборудование.

Преобразователи напряжения есть в достаточном количестве в магазинах

Третий вариант — это, скорее, стабилизатор на базе двух преобразователей. Сначала стандартные 220 В преобразуются в 12 В, затем обратно в 220 В. Такое двойное преобразование позволяет иметь на выходе идеальную синусоиду. Такие устройства необходимы для нормальной работы большинства бытовой техники с электронным управлением. Во всяком случае, при установке газового котла настоятельно советуют запитать его именно через такой преобразователь — его электроника очень чувствительная к качеству питания, а замена платы управления стоит примерно как половина котла.

Рабочий процесс изготовления каркасов катушек

Катушка трансформатора.

При применении круглого сердечника его предварительно обматывают ленточной изоляцией и затем прямо начинают мотать на него провод, распределяя нужное количество витков по всему кольцу.

После того как закончена намотка первичной обмотки, ее закрывают 3-4 слоями лакоткани и затем сверху начинают накручивать витки вторичной ее части. При использовании обычных магнитопроводов каркас катушек делают так:

• делается выкройка гильзы с отворотами на сторонах торцов;
• из картона вырезают щечки;
• свертывают тело катушки по намеченным линиям в небольшую коробочку и заклеивают;
• надевают на гильзу верхние части (щечки) и, отогнув отвороты, приклеивают.

После этого ленточной изоляцией закрывают провод, предварительно выведя наружу концы обмоток.

Варианты: глобально

Преобразователь напряжения 12-220 В для питания нагрузки до 1000 Вт и более в целом можно сделать самостоятельно такими способами (в порядке повышения затрат):

1. Оформить в корпус с теплоотводом готовый блок с Avito, Ebay или AliExpress. Ищется по запросу «inverter 220» или «inverter 12/220»; можно сразу добавить требуемую мощность. Обойдется прим. вдвое дешевле такого же заводского. Электротехнических навыков не нужно, но – см. ниже;
2. Собрать такой же из набора: печатная плата + «россыпь» компонент. Приобретается там же, но к запросу добавляется diy, что значит под самосборку. Цена еще прим. в 1,5 раза ниже. Нужны начальные навыки в радиоэлектронике: умение паять пользоваться мультиметром, знание разводок (распиновок) выводов активных элементов или умение их искать, правил включения в схему полярных компонент (диодов, электролитических конденсаторов) и умение определять, на какой ток какого сечения нужны провода;
3. Приспособить под инвертор компьютерный источник бесперебойного питания (ИБП, UPS). Исправный ИБП б/у без штатной АКБ можно найти за 300-500 руб. Навыков не нужно никаких – к ИБП просто подключается авто АКБ. Но заряжать ее придется отдельно, также см. ниже;
4. Выбрать способ преобразования, схему (см. далее) сообразно своим потребностям и наличию деталей, рассчитать и собрать полностью самостоятельно. Возможно совсем даром, но кроме начальных электронных навыков понадобится умение пользоваться некоторыми специальными измерительными приборами (тоже см. далее) и производить простейшие инженерные расчеты.

Из готового модуля

Способы сборки по пп. 1 и 2 на самом деле не такие уж простые. Корпуса готовых заводских инверторов служат одновременно и теплоотводами для мощных транзисторных ключей внутри. Если брать «полуфабрикат» или «россыпь», то корпуса к ним не будет: при теперешней себестоимости электроники, ручного труда и цветных металлов разница в ценах объясняется как раз отсутствием второго и, возможно, третьего. Т.е., радиатор для мощных ключей придется делать самому или искать готовый алюминиевый. Его толщина в месте установки ключей должна быть от 4 мм, а площади на каждый ключ должно приходиться от 50 кв. см. на каждый кВт отдаваемой мощности; с обдувом от компьютерного вентилятора-кулера на 12 В 110-130 мА – от 30 кв. см*кВт*ключ.

Готовые модули инверторов напряжения 12/220 В

Напр., в наборе (модуле) 2 ключа (их видно, они торчат из платы, см. слева на рис.); модули с ключами на радиаторе (справа на рис.) стоят дороже и рассчитаны на определенную, как правило, не очень большую мощность. Кулера нет, мощность нужна 1,5 кВт. Значит, нужен радиатор от 150 кв. см. Кроме него еще установочные комплекты для ключей: изолирующие теплопроводящие прокладки и фурнитура под крепежные винты – изолирующие чашечки и шайбы. Если модуль с теплозащитой (между ключами будет торчать еще какая-то фитюлька — термодатчик), то немного термопасты для приклеивания его к радиатору. Провода – само собой, см. далее.

Из ИБП (UPS)

Инвертор 12В DC/220 В AC 50 Гц, к которому можно подключать любые приборы в пределах допустимой мощности, делается из компьютерного ИБП совсем просто: штатные провода к «своей» АКБ заменяются длинными с зажимами под клеммы авто АКБ. Сечение проводов рассчитывается исходя из допустимой плотности тока 20-25 А/кв. мм, см. также далее. Но вот из-за нештатной батареи могут возникнуть проблемы – с нею же, а она дороже и нужнее преобразователя.

В ИБП применяются тоже свинцово-кислотные АКБ. Это на сегодня единственно широко доступный вторичный химический источник электропитания, способный регулярно отдавать большие токи (экстратоки), не «убиваясь» полностью за 10-15 циклов заряд-разряд. В авиации используются серебряно-цинковые АКБ, которые еще мощнее, но они чудовищно дороги, в широкий оборот не выпускаются, а их ресурс по бытовым меркам ничтожен – ок. 150 циклов.

Разряд кислотных АКБ четко отслеживается по напряжению на банку, и контроллер ИБП не даст «чужой» батарее разрядиться сверх меры. Но в штатных АКБ ИБП электролит гелевый, а в автоаккумуляторах жидкий. Режимы заряда в том и другом случае существенно отличаются: сквозь гель нельзя пропускать такие токи, как сквозь жидкость, а в жидком электролите при слишком малом токе заряда подвижность ионов будем мала и они не все вернутся на свои места в электродах. В результате ИБП будет хронически недозаряжать авто АКБ, она скоро засульфатируется и придет в полную негодность. Поэтому в комплект к инвертору на ИБП нужно зарядное устройство для аккумуляторов. Сделать его своими руками можно, но это уже другая тема.

Схема простого инвертора на полевых транзисторах

Работает инвертор, построенный по такой схеме, по тем же принципам, что и два предыдущих. Мультивибратор, собранный по классической схеме на полевых транзисторах, обеспечивает высокую эффективность.

Преимущество этой схемы перед остальными заключается в том, что она работоспособна даже при сильном разряде аккумуляторной батареи. Входное напряжение может колебаться в большом диапазоне – от 3,5 до 18 В. Но есть и недостаток – нет стабилизации выходного напряжения. Поэтому при разрядке аккумуляторной батареи на выходе напряжение тоже будет уменьшаться. В конструкции используется трансформатор низкочастотного типа, как и в инверторе на микросхеме К561ТМ2.

Преимущество использования преобразователей напряжения

Благодаря тому, что инверторы обладают целым рядом положительных характеристик, их очень ценят при использовании для различных видов электротехники. Устройства работают бесшумно, не засоряют окружающую среду всевозможными выхлопами. Стоимость обслуживания подобных приборов является минимальной: выполнять проверку давления в двигателе нет необходимости. У инверторов достаточно незначительный механический износ, что позволяет использовать их различным потребителям. Инверторы 12 220 В работают на повышенных мощностях  КР121 ЕУ, обладают повышенным КПД.

В процессе сборки инверторов с задающими устройствами в качестве мультивибраторов, достоинство преобразователей выражается в том, что прибор обладает доступностью и простотой. Размер изделий компактен, отремонтировать их не составляет сложности, а эксплуатировать можно даже при низкой температуре.
