Прибор для обнаружения скрытой проводки: виды, выбор

Можно ли сделать индикатор своими руками? Принцип изготовления

Покупка прибора, обнаруживающего проводку, находящуюся в стене доступна каждому. Однако в этом не всегда есть надобность. В большинстве случаев требуется лишь найти кабель под напряжением, а значит, подойдет и любительский уровень прибора, который легко можно сделать самостоятельно.

Начнем процесс создания оборудования с подготовительного этапа, как это делается во всех электрических работах. Для этого подготовим специальный материал. В таких случаях подойдет старый рабочий омметр и полевой транзистор. Идеально приобрести головной телефон с аккумулятором.

Самодельный индикатор для скрытого электричества

Приступим к соединению инструментов. Для начала соединяем транзистор с омметром. Если все крепежи произведены правильно, прибор придет в радиус действия электромагнитных волн. Это будет заметно по отклонению стрелки, — если она будет перемещаться по максимуму, значит в этой зоне находится кабель, который вы ищите.
Есть и иная схема подсоединения. Здесь непосредственно подключаются полевой транзистор, телефон и аккумулятор. В этих случаях сигнал обнаружения будет более громким.

Изготовление такого прибора подойдет лишь для поиска в сети проводников, находящихся под напряжением. Пустую, неисправную или старую проводку найти в стене не удастся. К тому же вам удастся избежать случайного поражения током при монтажных работах.

Покупка прибора

Перед приобретением прибора необходимо точно знать, какие функции будут необходимы. Если нужно искать исключительно проводку, то для этого подойдёт самый обычный и недорогой детектор. Для определения местоположения веток трубопроводов и каркаса здания нужно покупать устройство более высокого класса.

Во время покупки необходимо учитывать материалы, которые может определять прибор. Также нужно знать глубину прохождения сигнала. Самые дешёвые детекторы работают на максимальной глубине в 2 см. Этого очень мало, так как штукатурный слой зачастую составляет 3—4 см. Желательно выбирать устройства как можно мощнее, но их цена намного выше. Также приборы подразделяются по типу оповещения. Сигнал может быть:

Звуковой. Подача происходит в разной тональности и обычно имеет разную длительность. Звук помогает определить, что находится в стене в конкретном месте.
Световой. Такие модели имеют разные светодиоды, которые загораются во время обнаружения какого-либо материала (проводки или других коммуникаций). Зачастую имеют несколько разных цветов, соответствующих конкретной находке. С помощью прибора можно довольно точно определить местоположение различных включений.
Жидкокристаллический экран. Такие устройства являются самыми дорогими. На панель выводится полная информация. Обычно в дополнение идёт ещё и звуковой сигнал.

К любому детектору придётся привыкнуть и приноровиться. Необходимо будет изучить сигналы, которые соответствуют той или иной находке. Перед первым применением желательно внимательно прочитать инструкцию по применению устройства. Кроме этого, можно сделать прибор для поиска скрытой проводки своими руками.

Виды приборов и принцип работы

Первая группа приборов регистрирует электромагнитное поле, которое исходит от электрических проводов. Эффективность приборов ограничивается возникновением электромагнитного (ЭМ) излучения. Например, проводка под напряжением без потребителя дает малое излучение, что затрудняет е обнаружение, а сырая штукатурка будет создавать помехи для его работы.

По этому принципу построено большое количество самоделок для поиска скрытой электропроводки, которые сталкиваются с проблемой чувствительности: низкая– не находит провода без мощного потребителя, высокая – фон (срабатывание от рядом находящихся приборов).

Группу приборов можно разделить по принципу действия: 1) электростатические – обнаруживают любые электростатические наводки, но сильно чувствительны к посторонним наводкам; 2) электромагнитные – регистрируют электромагнитное возбуждение от провода под нагрузкой.

Электростатические детекторы для обнаружения проводки достаточно просты в использовании, они точно определяют место прокладки кабеля и имеют большой радиус действия. Но работа с этим устройством осложняется, если в стенах есть металлические конструкции или стены имеют высокую влажность. К тому же, обязательным условием является наличие напряжения в проводах. Возможно в квартире прибор при поиске электропроводки в стене справится, но с проводкой в бане или гараже, лучше выбрать прибор работающий по другим принципам.

Электромагнитные детекторы отличаются особой точностью в работе. К тому же они удобны и просты в обращении. Обнаружить проводку при сканировании стен электромагнитным детектором можно быстро и точно. Однако искомый кабель должен непременно находиться под напряжением, при этом, под высоким (минимум 1 кВт). Слабо нагруженная электропроводка может быть и не обнаружена.

Если нет возможности подать в провода достаточное напряжение, то для обнаружения проводов придется воспользоваться металлодетектором. Их тоже используют для поиска скрытой проводки. С одной стороны, возможность найти обесточенный провод, это значит решить проблему, но такой прибор будет реагировать на все металлическое: металлоконструкции в стенах, гвозди, шурупы.

Вторая группа приборов регистрирует не на само ЭМ поле, а изменение электромагнитного возмущения, возникающего в металле из-за воздействия внешнего магнитного поля. Прибор работает по принципу металлоискателя, поэтому инструмент с успехом обнаруживает не только электропровода, но и арматуру, и другие металлические предметы.

Третья группа приборов имеет гибридный принцип действия основанным на первом и втором способах, поэтому они самые эффективные для поиска скрытой электропроводки в стенах. Приборы относятся к профессиональным инструментам, поэтому их стоимость значительно выше. Комбинированные детекторы обладают массой возможностей. Ведь они могут не только обнаружить проводку, но и с большой точностью определить, под напряжением ли она и как глубоко проложена. Мультидетекторы способны обнаружить в стенах цветные металлы, деревянные перекрытия и пластик.

Поиск проводки

В зависимости от типа детектора, технология и порядок работы могут отличаться. По этому обязательно прочитайте инструкцию. И это не формальное предложение, инструкцию действительно стоит прочитать. Особенно, если вы пользуетесь не индикаторной отверткой, а серьезной техникой, которую необходимо откалибровать перед работой.

Калибровка

Прибор начинает калибровку сразу же после нажатия клавиши включения, поэтому лучше перед этим разместить его на рабочей поверхности в предполагаемом месте расположения проводки. Тогда детектор точнее определит степень индукции, что непосредственно повлияет на достоверность измерений. Отрицательно на результате калибровки сказывается плотность и влажность материала. У некоторых приборов, эта процедура отличается, по этому в каждом конкретном случае изучайте свою инструкцию.

После того, как прибор откалиброван, можно приступить к поиску. Начинайте водить им по стене. В момент определения провода индикатор издаст соответствующий сигнал (звуковой или световой — зависит от модели) или сообщение об этом появится на дисплее. Для размещения в рабочем положении, большинство устройств нужно приложить задней стороной панели к стене, этот момент должен быть указан в инструкции.

Процесс использования индикаторной отвертки (разумеется с функцией детектора скрытой проводки) подробно описан в видео сверху. Рекомендуем посмотреть. Ну а ниже коротенький обзор и использование «Дятла».

Виды сигнализаторов

Среди предложенного ассортимента приспособлений для нахождения электропроводки в стене, есть масса достойных внимания вариантов.

Электростатические сигнализаторы. Устройство отличается надежностью и простотой использования. Создано на основе новой технологии, поэтому имеет широкий радиус функционирования. Если говорить о недостатках, можно выделить неспособность индикатора обнаружить обесточенную электропроводку.

Электромагнитные детекторы. Имеют весьма высокую точность сканирования пространства, практически не наблюдаются погрешности при вычислениях. Средство довольно надежное и способно прослужить больше отведенного срока службы. Чтобы получить точное определение нахождения электричества в стенах необходимо наличие напряжение от 1 кВт.

Металлодетекторные устройства. Подобный прибор способен обнаружить любой металлический элемент, замурованный в стену. Эта функция является как достоинством, так и недостатком прибора. При помощи подобного приспособления, вы сможете найти каждый гвоздь или старую не работающую электрику.

Китайский индикатор для поиска проводки в стене

Скомбинированные приспособления. Эти приборы считаются максимально точными и дорогостоящими. В функции прибора входит одновременное включение нескольких вариантов поиска электричества. К таким механизмам относят средства, способные найти расположение труб из цветного металла. Кроме того, есть возможность обнаружения кабелей на большой глубине.

Мультиметр какой фирмы выбрать

Современные способы производства минимизируют значение места размещения производственных подразделений компании

Однако на торговую марку следует обратить внимание:

РЕСАНТА – известный производитель с хорошо развитой сетью торговых и сервисных представителей на всей территории РФ. В актуальном ассортименте кроме надежных мультиметров предлагает лазерные уровни, индикаторные отвертки, другое измерительное и контрольное оборудование.
ЗУБР – собственное конструкторское бюро позволяет (Россия) создавать продукцию с уникальными характеристиками. Отдельные разработки защищены патентным правом.
UNI-T – торговая марка гонконгской компании Uni-Trend Group Limited, которая занимает лидирующие позиции по выпуску измерительных инструментов. На китайском рынке доля в соответствующем сегменте превышает 30%.
IEK – российский бренд с более чем 20-летней историей. Хорошая репутация подтверждается высоким качеством продукции при сравнительно невысоком уровне цен.
Mastech (Гонконг) контролирует параметры всех измерительных приборов до поставки в торговую сеть. Мультиметры сертифицированы по правилам РФ. В ассортименте кроме простых моделей представлены изделия с расширенными функциональными возможностями.

Принцип работы детектора

Специальный сканер генерирует сигналы. Излучение проникает в исследуемую среду, затем идёт обратный отражённый сигнал, обладающий либо исходными вибрациями, либо изменёнными, в соответствии с составом залегающего объекта.
Прибор перемещается в плоскости по четырём возможным направлениям, что позволяет определить длину, плотность, возможный обрыв встроенной системы.

Для получения результата используются звуковые и цветовые индикаторы, дисплей выдаёт подробные параметры.
Современному потребителю предлагаются преимущественно устройства, выполненные в цифровом формате.

Виды приборов для обнаружения проводки

Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.

Есть устройства, которые могут найти металлические трубы (и не только)

Трассоискатели

Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

Трассоискатель — отличные прибор для поиска скрытой проводки

Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

Детектор проводки

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.

Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)

Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно

При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

Портативный металлодетектор

Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.

Один из металлоискателей скрытой проводки Bosch 120

Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

Универсальные (многофункциональные) приборы

Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.

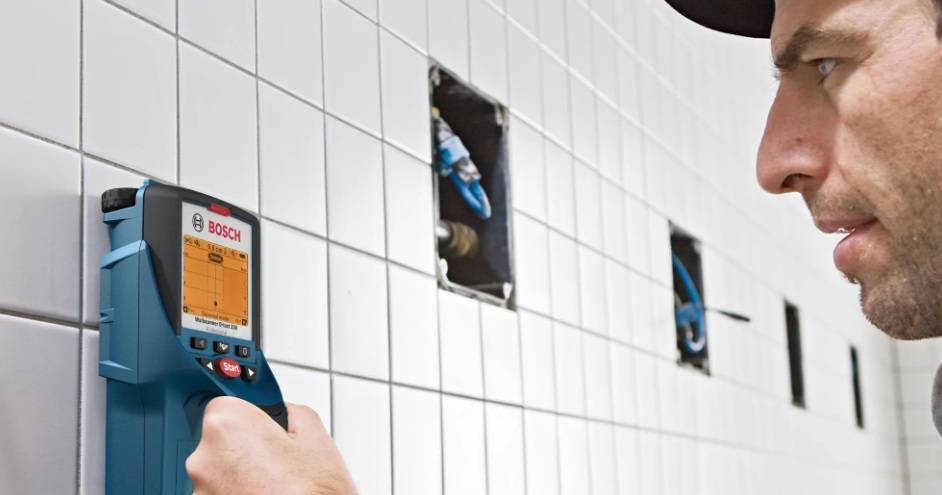

Универсальные приборы — хорошо все находят, но стоимость высокая

Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.

Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные

Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности

Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.

Индикаторы проводки

В любом проводнике электрический ток создаёт электромагнитное поле, а приборы реагируют на его изменение. Такие типы устройств могут отлично выявлять кабели, которые находятся под напряжением. В других случаях детекторы проводки полностью бесполезны (например, если необходимо найти трубу либо кабель без напряжения).

У детекторов проводки есть ещё один довольно серьёзный недостаток. Они не могут адекватно работать на мокрых или увлажнённых стенах. Это связано с тем, что устройство подаёт сигнал беспрерывно, а влага не даёт ему функционировать полноценно. Прибор будет постоянно издавать сигналы о найденном металле.

Такое устройство считается уже профессиональным оборудованием. Его функционирование намного лучше, но и стоимость в несколько раз больше. Некоторые модели этого типа приборов требуют предварительной настройки. Перед применением его необходимо некоторое время подержать у стены, которая не имеет никаких пустот или металлических включений.

Лучшие бюджетные детекторы проводки

Bosch Truvo

Использовать Truvo также просто – включить и все. Калибровка происходит автоматически. На корпусе предусмотрены маркировочные уголки, которые позволят быстро отметить опасные места

Обратите внимание, что рассчитан прибор на поиск именно проводки бытовой сети переменного тока 110-240 В с частотой 50/60 Гц, и, к примеру, шину постоянного тока он будет «видеть» как обычный металл с меньшей точностью. Глубина обнаружения скрытой проводки здесь традиционная для этого класса – 50 мм, стальную арматуру Truvo может почувствовать на глубине до 70 мм, «цветнину» – на 60

Для домашних нужд вполне достаточно.

Источник питания – три батарейки ААА. Честно говоря, гораздо уместнее был бы встроенный аккумулятор – прибор все равно вряд ли будет работать из смены в смену в отрыве от розетки, а подзарядиться от USB в наше время можно везде, вплоть даже до автобусных остановок.

Максимальная простота использования
Неплохая чувствительность
Несмотря на автокалибровку, сохранена и ручная

ADA instruments Wall Scanner 80

Внешне и по характеристикам интересный детектор труб и проводки, но на практике спорный. Конечно, «картинку» ADA Instruments обеспечили хорошую — противоударный корпус с цифровым дисплеем, возможность поиска не только проводки и металла, но и дерева. По заявленным характеристикам глубины поиска прибор идентичен «Бошу», а дерево «видит» на глубине до 20 мм.

Однако, если его взять в руки и начать пользоваться, ощущение несколько портится. Причем с момента установки батарейки — здесь использована «Крона», с ее-то мизерной емкостью. Даже хорошего качества батарейка проживет не больше шести часов работы, и то при идеальных условиях. Переключив детектор в режим поиска проводки, можно обнаружить, что точность у него при поиске проводки под напряжением не лучшая, бывает, что в режиме «металл» провод локализуется даже точнее. Плюсы цифровой индикации глубины при этом однозначно нивелируются. Ну, а когда Вы захотите пометить место найденного «сюрприза», то поймете, что уголков или отверстия для маркировки производитель не предусмотрел.

Вот такой парадокс — хотя в сравнении с ADA «Бош» выглядит простеньким «показометром», на практике он оказывается и удобнее, и точнее. Поэтому порядок мест в рейтинге лучших детекторов проводки выстраивается ожидаемо.

«Деревянный» режим
Хорошая точность при поиске металла

Использование «Кроны» в качестве источника питания
Не лучшая точность режима «проводка»

ЗУБР Профессионал DX-750

Это точная копия ADA Instruments, только голубой! В хорошем, естественно, смысле. Однако здесь в характеристиках указана возможность поиска «чернины» в стенах аж на глубине до 100 мм. К тому же он даже дешевле, пускай и немного.

Но, тем не менее, баллы рейтинга мы выставим именно так, как Вы видите. Во-первых, говорим мы в первую очередь именно о детекторах проводки — а с поиском проводов у «Зубра» те же самые проблемы, что и у предыдущего участника. При этом детектирование цветных металлов у него хоть и лучше по бумаге (80 мм против 60), на практике разницы не видно. Но, если ADA Instruments — это хотя бы реально существующая и известная гонконгская фирма, товары которой продаются по всему миру, то «Зубр» – это, как обычно, якобы российский производитель, реальное происхождение товаров которого точнее, чем «где-то в Китае», не обозначить.

Малогабаритный металлодетектор

Главной особенностью сигнализатора данного типа является отсутствие необходимости в намотке катушки индуктивности, поскольку элемент заменен обмоткой реле. Изделие функционирует по принципу подсчета разностной частоты на двух генераторах. Один из генераторов будет менять частоту колебаний при сближении с объектом, внутри которого есть скрытый металлический предмет.

Основными компонентами являются генераторы LC и RC. К ним добавляют смеситель, компаратор и два каскада — выходной и буферный. Частота работы обоих генераторов приблизительно одинаковая. После прохождения через смеситель на выходе появляются три частоты. Последняя представляет собой разность двух предыдущих. Специальный фильтр высчитывает эту разность и подает сигнал на компаратор, который создает меандр с той же частотой. Формируются импульсы, которые человек слышит в виде потрескиваний. Частота звука такого потрескивания позволяет обнаружить проводку.

Искатель скрытой проводки- приставка к мультиметру

категория

Электроника в быту

Автор конструкции- И. НЕЧАЕВ, г. КурскМатериал взят из журнала Радио, 1998 год, №5

Когда возникает необходимость просверлить отверстие в стене то мы всегда рискуем угодить в скрытую проводку. Чем это грозит, думается, пояснять не нужно- кроме того что мы можем весь дом оставить без электричества, так это еще и опасно!Именно поэтому в арсенале домашнего мастера необходимо иметь прибор определяющий скрытую проводку.Подобные устройства уже рассматривались на нашем сайте: (например Искатель скрытой проводки- металлоискатель ), здесь представлена еще одна- приставка к обычному мультиметру в котором есть функция “прозвонки”.

Он разработан на основе идеи, изложенной в статье В. Огнева “Простой искатель скрытой проводки” (“Радио”, 1991, ╧ 8, с. 85). Она заключается в том, что в качестве датчика используется полевой транзистор, сопротивление канала которого способно изменяться под действием наводок переменного напряжения на цепь затвора. Реализации такого устройства способствует то обстоятельство, что на входных гнездах мультиметра в режиме прозвонки присутствует напряжение около 3 В, которое можно подать на транзистор.

Схема приставки к цифровому мультиметру для поиска скрытой электро- или радиопроводки приведена на рис. 1.

Ее основой является полевой транзистор VT1 с изолированным затвором. Экранированным проводом его соединяют с входными гнездами прибора, причем вилка Х2 должна быть подключена к общему гнезду. По этому проводу на транзистор начнет поступать с мультиметра постоянное напряжение. В этом случае мультиметр будет контролировать сопротивление канала транзистора.

Чтобы можно было регулировать чувствительность искателя, транзистор выбран с малым начальным током стока. При этом начальное сопротивление канала можно устанавливать подачей на его затвор с движка подстроечного резистора R2 открывающего напряжения. Для защиты затвора транзистора от мощных наводок и зарядов статического электричества установлены диоды VD1, VD2.

Работает устройство так. После подключения приставки к мультиметру перемещением движка резистора R2 от левого по схеме вывода добиваются появления однотонного звукового сигнала. Затем плавно перемещают его в обратном направлении до момента пропадания сигнала — в этом положении устройство будет обладать максимальной чувствительностью.

Если теперь вести искатель вдоль стены со скрытой проводкой, то в месте ее нахождения в антенне WA1 будет наводиться переменное напряжение, амплитуды которого хватит для того, чтобы транзистор начал открываться. Сопротивление канала транзистора будет изменяться в такт с переменным напряжением. Когда оно станет равным или менее 1 кОм, в мультиметре раздастся звуковой сигнал, но уже не однотонный, а в виде низкочастотной (с частотой сети) “трели”. Изменяя чувствительность искателя и его расстояние до стены, определяют трассу прохождения скрытой проводки.

Аналогично можно найти трассу прохождения радиотрансляционной линии.

Для поиска места обрыва провода в жгуте или, например, в новогодней гирлянде все провода, в том числе и оборванный, надо заземлить, а второй конец оборванного провода подключить к фазному проводу сети через резистор сопротивлением 0,5…1 МОм. Перемещая искатель вдоль провода, начиная от резистора, определяют место, где звуковой сигнал пропадает — здесь обрыв.

Конструкция приставки может быть произвольной. На рис. 2 приведен авторский вариант. Для его изготовления потребуется немного времени. В качестве корпуса приставки использован пластмассовый контейнер из-под лекарства диаметром 15…25 мм. На крышке контейнера укреплен подстроечный резистор R2, на выводах которого методом навесного монтажа установлены транзистор, диоды и резистор R1. Экранированный провод выведен через прорезь в корпусе. Роль антенны выполняет круглая металлическая пластина — она приклеена к дну и соединена с деталями отрезком провода. Внешний вид конструкции показан на рис. 3.

В устройстве допустимо применить, кроме указанных на схеме, полевой транзистор КП305А, КП305Б, КП313А, диоды КД102А, КД102Б, КД104А. Переменный резистор — СПО, СП4, постоянный — МЛТ, С2-33 (его можно составить из нескольких резисторов меньшего номинала, соединенных последовательно).

В налаживании искатель не нуждается, но если его чувствительность окажется слишком высокой, нужно подобрать резистор R1 меньшего сопротивления.

Изготовление детектора скрытой электропроводки

Если по тем или иным причинам покупка искателя невозможна, всегда можно изготовить такой прибор своими руками.

Этап первый. Сначала нужно подобрать корпус будущего устройства. Для этого может подойти, например, пластиковый бокс от лампы дневного света.

Корпус

Этап второй. Далее следует приклеить на одну из сторон корпуса алюминиевый скотч – это будет своего рода антенна.

Скотч алюминиевый

Этап третий. Затем нужно установить 5-вольтные аккумуляторы, после чего просверлить в корпусе небольшое отверстие и вставить туда светодиодную лампу.

Этап четвертый. Далее необходимо установить транзистор ВС-547, а антенну и аккумуляторы подключить к скотчу.

Этап пятый. Остается лишь закрепить крышку и протестировать прибор. О выявлении скрытой электропроводки он будет оповещать загоревшейся лампой.

Виды устройств

Детекторы обнаружения скрытой проводки бывают нескольких типов. Их применяют для решения разных задач. Такие устройства также называют обнаружителями, сигнализаторами, тестерами, индикаторами или искателями проводки. Некоторые из них способны находить в стенах не только проводку, но и металлические или полипропиленовые трубы.

Есть детекторы проводки в стене, которые могут обнаружить металлический каркас и арматуру. Это миниатюрные металлодетекторы. Они создают небольшое магнитное поле, которое способно реагировать на медные, алюминиевые и стальные включения.

Некоторые устройства способны отличать металл, пластик, дерево. Такие индикаторы работают совсем по другому принципу. Они способны определять плотность материала с помощью фиксации скорости прохождения импульса. Эти модели являются более дорогими, так как их устройство намного сложнее. Чаще всего детекторы оборудуются жидкокристаллическим экраном, который выводит полную информацию.

Универсальный детектор электропроводки

Самодельная версия комбинированного устройства. Состоит из 2 модулей:

металлоискателя;
электростатического детектора.

Такое исполнение усложняет конструкцию прибора, но расширяет спектр его возможностей. Он способен найти:

обесточенную линию;
провод под напряжением внутри металлического профиля;
арматуру, гвозди и т.д.

Индуктивные катушки металлоискателя выполняют из провода марки ПЭВТЛ сечением 0,35 кв. мм, наматывая их на ферритовый сердечник диаметром 8 мм.

Количество витков:

L1 – 120;
L2 – 45.

В схеме задействованы 2 усилителя марки КР140УД1208. Транзистор КТ315 (VT1) выступает генератором высоких частот (100 кГц). Он переходит в режим возбуждения благодаря переменному резистору R6.

Диод КД522 выпрямляет выходной сигнал VT1.

Микросхема К561ЛЕ5 выступает генератором звука. Выходной сигнал с VT1 посредством компаратора на базе усилителя КР140УД1208ОУ переводит ее в режим ожидания, что сопровождается затуханием светодиода.

https://youtube.com/watch?v=uOhEbo4vW9k

Порядок настройки металлоискателя:

Разместить прибор на удалении от металлических предметов.
С помощью подстроечных резисторов R3 и R5 добиться, чтобы генерация стала минимальной (диод светится слабо и неравномерно).
Вращая R3, погасить диод.
Поднести металлический предмет, например монету, и с помощью подстроечных резисторов настроить чувствительность.

При попадании металлического предмета в поле действия антенны из катушек L1 и L2 происходит срыв генерации с последующим запуском компаратора и свечением диода. Одновременно пьезоизлучатель издает звук частотой 1000 Гц.

Предназначение сигнализаторов скрытой электрической проводки

Сигнализатор скрытой проводки иначе называется детектором переменного напряжения. Такое устройство используется для определения наличия тока в диапазоне действия. Главная особенность — отсутствие необходимости в подключении прибора к сети. Простое оборудование позволит обнаружить опасное напряжение, узнать, где расположены провода в бетонных и кирпичных стенах.

Это действие, которое важно выполнять перед штроблением или сверлением стен. В противном случае высока вероятность того, что сверло заденет проводку в стене

Это может привести ко многим негативным последствиям: неисправность всей системы, выход из строя инструмента, которым вы работали, получение увечий и другое.

Покупные приборы в специализированных магазинах электротехники и инструментов хороши и точны, но стоят очень дорого. А тратить большие деньги на то, что может пригодиться раз в пятилетку, не хочется. Альтернативный способ — сконструировать самодельный детектор скрытой проводки своими руками. На его создание уйдет минимум времени и сил. Вы сохраните деньги, получив аналогичный результат.
