Нормы расхода БКЗ
Нормирование расхода бронированного кабеля проводится с целью оптимизации расходной потребности в нем при прокладке в грунте с учетом технологии монтажа и использования кабельной арматуры. Фактический расход БКЗ формируется из следующих показателей:
- чистого расхода материала, под которым подразумевается линейная протяженность кабеля;
- дополнительного расхода материала, связанного с трудноустранимыми потерями и отходами, образующимися в процессе монтажа.
Максимальная величина дополнительного расхода бронированного силового кабеля определяется нормой расхода согласно «Типовых норм расхода…РД 34.10.381» (таблицы 1-5). Например, для бронированных кабелей напряжением от 6 до 10 кВ норма расхода составляет 0,21 на 1 км. В этом случае для линии протяженностью 100 км нормированный дополнительный запас кабеля составит 21 км. Для прокладки кабельной трассы 100 км потребуется 121 км.
Способы ввода кабеля в дом
Недопустимо прокладывать ввод под фундаментом, даже если речь идет о ленточном мелкозаглубленном варианте. Чтобы избежать проблем, на стадии устройства фундамента нужно подумать о закладных для кабеля. Это отрезки труб, в которые впоследствии заводится кабель. Сечение трубы для кабель-канала должно превышать сечение самого кабеля минимум в 4 раза. А чтобы в отверстие не проникала разная живность, по завершению монтажа канал герметично закупоривают. Для этих целей подойдет старый дедовский способ: заткнуть дыру ветошью, смоченной цементным молоком. Можно и запенить.
Еще один способ — в трубке из металла приподнять кабель вдоль наружной стены до уровня, на котором висит вводной шкаф. Затем на этом же уровне выводят закладную в стене по правилам, описанным выше, и по ней заводят кабель внутрь. Это подходящий способ для монолитного фундамента или когда не хочется нарушать целостность основы.
Способы ввода кабеля в дом, проложенного под землей
В случае с бронированными кабелями броню придется заземлить. Для этого нужно приварить или припаять дополнительный провод и завести его на ноль в щитовой. Если пренебречь этим правилом, при пробое фазы броня окажется под напряжением. Прикоснувшись к броне в этот момент, человек может получить электротравму со смертельным исходом. Если же броня защищена, в аварийной ситуации сработает автомат, и электропитание отключится до выяснения причин.
Ввод с помощью небронированного кабеля и трубы ПНД
Электросеть в гофре под землей
Если нужно подводить электричество под землей на даче, можно воспользоваться обычным проводом в оболочке ПВХ. Для прокладки в земле лучше выбрать герметичные и достаточно прочные марки кабельной продукции – NYM, ВВГ или СИП. Их можно использовать, например, чтобы провести освещение в дачный погреб. Однако продукция при активном внешнем воздействии достаточно быстро выходят из строя.
Чтобы продлить срок службы, в качестве защиты применяют трубы из полиэтилена низкого давления (ПНД). Они надежно предохраняют от блуждающих токов, механических повреждений и влияния агрессивного грунта. Для этой цели можно использовать гофрированные изделия. Они имеют повышенную эластичность и прочность, легко восстанавливают свои линейные размеры, просты в монтаже. При частых ремонтах могут применяться повторно. Некоторые модели оснащены зондом, что упрощает протяжку кабеля внутрь гофры.
Негативные факторы для уличной проводки
На кабельные линии, проложенные на открытом воздухе, действуют несколько негативных факторов:
- Ультрафиолетовые лучи. Солнечный свет пагубно влияет на некоторые виды изоляции проводников. Процесс этот длительный и трудно контролируемый. Поэтому следует выбирать изделия с изоляцией из материалов, не разрушающихся под воздействием УФ-лучей.
- Температура окружающего воздуха. Низкая может привести к растрескиванию изоляции. Поэтому при выборе кабелей и проводов следует выяснить их диапазон рабочих температур. Так же следует учитывать температуру монтажа. Обычно она составляет не ниже 20 градусов мороза.
- Ветер. Сильный ветер способен повредить как оболочку кабельной линии, так и жилы внутри. Если кабель будет проложен по улице, следует учитывать климатический район монтажа.
- Гололед. Если наружная сеть проводится в районах, где зимой бывает повышенное образование гололеда, стоит учесть этот фактор. Проводник, покрытый ледяной коркой, может стать тяжелее в несколько раз и при длинных пролетах порваться под своим весом.
Прокладывать кабель на улице можно тремя способами и у каждого из них есть свои достоинства и недостатки:
- По воздуху. Самый быстрый для монтажа способ. Недостатки этого метода: требует надежного крепления тросов, подверженность линий негативным влияниям погодных условий.
- По стенам зданий. Для такого метода гораздо проще подобрать материал проводника. Недостатки: трудозатратный монтаж, нарушение внешнего вида зданий, негативное влияние на проводник температуры окружающего воздуха и солнечного света.
- В земле. Такой метод позволяет решить множество проблем. Погодные условия и солнечный свет не оказывают никакого влияния. Внешний вид зданий и прилегающей территории не нарушается. Недостатком является трудозатратность электромонтажа, в некоторых случаях с необходимостью привлечения строительной техники для раскопки траншеи.
Как завести линию в дом
Заведение линии в дом – сажный момент. Технология монтажа строго запрещает проводить кабель под лентой фундамента. Реализовать ввод предлагается тремя способами:
- Еще на стадии заливки заложить в основание футляр для кабеля. Отрезок трубы обязан на несколько см. торчать внутрь дома. Диаметр трубы можно получить, умножив диаметр кабеля на 4.
Если при заливке про трубу забыли, попробуйте просверлить в ленте основания отверстие, заложив в него такую же трубу, как и при первом варианте.
Чтобы в трубу не пробрались грызуны, ее герметизируют. Старая технология предполагает забивание трубы ветошью, выкупанной в цементном молоке. Но сегодня можно просто задуть в трубу монтажную пену.
Если основание дома – сплошная плита или нет возможности просверлить фундамент, можно сделать дыру в стене на уровне, на котором расположен вводной шкаф. Кабель поднимают, поместив в трубу (г-образно изогнутую). Требования к вводной трубе совпадают с предыдущими вариантами.
Какой бы способ проведения кабеля в здание не был применен, нужно не забыть выполнить заземление брони кабеля. Чтобы сделать такую защиту, к лентам брони присоединяют провод (пайкой или сваркой), второй конец которого выводят на «ноль» в шкафу. Теперь при пробитии фазы автомат отключит линию. Если заземление не выполнить, броня окажется под током, и прикосновения к ней будут чреваты травмами вплоть до летального исхода.
Как ввести в дом?
Существует несколько способов, с помощью которых можно ввести в здание проложенные под землей кабеля. При этом проводить их просто через фундамент недопустимо. Есть несколько методов:
Если в доме есть подвал на ленточном фундаменте необходимо сделать дырку, в которую будет замурован кусок металлической трубы. При этом края трубы должны слегка выступать над уровнем фундамента. В данную трубу будут проведены кабеля, а оставшееся пространство требуется герметизировать. Установка изогнутой металлической трубы, сквозь которую будут проводиться кабеля. Это необходимо сделать в том месте, где проложенный под землей кабель подходит к дому. На необходимой высоте провести провода в дом через стену
Особое внимание следует обратить на радиус изгиба – изгибы под углом в 90 градусов являются недопустимыми. В случае свайного фундамента этот процесс значительно упрощается
Так, траншею следует тянуть к месту ввода, а в полу дома требуется сделать небольшое отверстие, с помощью которого и будет введена питающая линия. С мелкозаглубленным фундаментом понадобится проводить трассу под ним
Для этого следует проложить металлическую трубу, в которой будет проведен кабель.
Прокладка кабеля под землей – очень ответственная и непростая задача, в которой важно обратить внимание на множество мелочей, при этом не повредить изоляцию, так как в таком случае весь процесс придется переделывать с нуля
Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы
Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.
У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.
Этапы работ по прокладке электропроводки
Для создания проводки под землей необходимо владеть специальными знаниями:
Первым делам производится разметка трассы на земле для линии электропередачи на дачном, загородном участке и т.д.;
При разметке возможно использование всевозможных кольев, веревки. Необходимо тщательно следить, чтобы не было пересечения с коммуникационными сетями;
Стоит создать план расположения кабеля. На чертеже обозначаются расстояния выхода кабеля из грунта, а так же его повороты
Важно перед укладкой проверить отключена ли проводка от сети напряжения;
Затем выкапывается траншея по произведенной разметке. Как правило, ее глубина – 80 см, ширина для прокладки одного кабеля 20 см
Дно выкопанной траншеи следует утрамбовать;
Существует вариант — дно траншеи выкладывается красным кирпичом;
Если вы планируете вести электропроводку через дорогу, то в таком случае глубина должна составлять не менее 120см;
Когда производится укладка кабеля в грунт необходимо очистить траншею от веток, камней и других предметов;
Далее насыпается подушка из песка -12 см. Она обезопасит от возможности порыва провода;
Обесточенный провод надо положить так, чтобы он не был слишком натянут. Как правило, кладут целый провод без соединительных участков;
Завершающим этапом является засыпка землей траншеи с электропроводкой. После этого проверяется кабель на предмет замыкания и заземляется его броня.
Как правильно делается прокладка кабеля в земле видео обязательно посмотрите:
В зимний период допустима подземная прокладка линии электропроводки, необходимо принять во внимание следующие:
- Перед укладкой кабель прогревается в жилом помещении. Прогретый кабель укладывают, не допуская промерзания. Если мороз более 20 градусов возможность монтажа исключается;
- Если температура воздуха минус 5 и выше возможно не проводить процедуру прогрева, если провод высокого давления;
- При температуре минус 7допустима укладка защищенного изоляцией проводника;
- Если температура минус 15 и выше и проводник имеет защиту пленкой ПВХ либо резиновой оболочкой;
- Возможна укладка в минус 20 градусов, в случае защиты провода изоляцией из ПВХ оболочки либо резиновой и, если сверху имеется оболочка их свинца.
Существуют детали, которые стоит учесть, они помогут более правильно провести работы:
- Для проводки применяется бронированный кабель;
- В случае прохождения электропроводки через фундамент необходима защита в виде трубы диаметром в 3 раза больше диаметра кабеля;
- При глубоком промерзании грунта (более 70 см) трубу защищающую кабель укрепляют во избежание деформирования либо порыва;
- Нельзя применять для защиты трубы из пластика, а так же гофрированные. Данные трубы недолговечны и не имеют нужную прочность;
- Не рекомендуется прокладка проводки на участках, где оборудована стоянка авто (игровые площадки, тротуары), где существует повышенная нагрузка.
Данные правила по прокладки подземной проводки следует соблюдать для безопасного проведения работ и последующей эксплуатации. При нарушении правил могут возникнуть неприятности, которые затруднительно будет исправить.
Соответствие кабельной продукции
Кабель ВБбШв 5х6
Чтобы электроэнергию подвести к дому, используют изделия, предназначенные для прокладки в земле. Так как электрический кабель будет находиться под давлением массы грунта, используется продукция в специальной оплетке, броне. Это такие марки как, ВБ бШв и ВБ бШВнг. Первая буква в маркировке обозначает наличие медных токопроводящих жил. Бронирование выполнено гофрированной стальной лентой. Она намотана в виде спирали, по внутреннему слою изоляции.
Изделия устойчивы к механическим повреждениям. Монтаж можно выполнить без трубопровода. Однако во избежание повреждений в процессе работы рекомендуется использовать трубу. Если земля имеет повышенную химическую активность – солончаки, болота, шлаки, строительный мусор, – применяют кабель со свинцовой броней или алюминиевой оболочкой.
Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки
Если труба или гофра без зонда, могут возникнуть проблемы. Если кабель достаточно жесткий, его вполне можно просто заправить внутрь. Обычно это несложно, но занять может достаточно много времени.
С мягким проводником такой фокус не пройдет — он будет скручиваться и цепляться за стенки. Но и в этом случае тоже есть выход. Сначала в трубу заправляют бечевку или тонкую веревку. К ней привязывают кабель и затягивают его внутрь.
Как заправить бечевку? При помощи пылесоса. Один край бечевки хорошо фиксируете, остальное в развернутом виде, но без комков и петель укладываете в трубу. С другой стороны подключаете пылесос, закрываете второе входное отверстие. За счет создания разреженной атмосферы бечевка вылетает с другой стороны.
Защита кабельной укладки

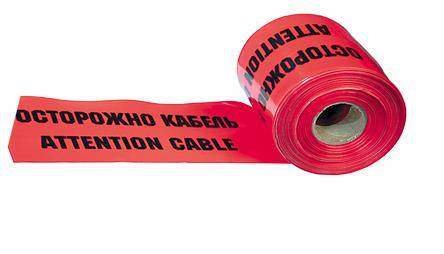

Сигнальная лента

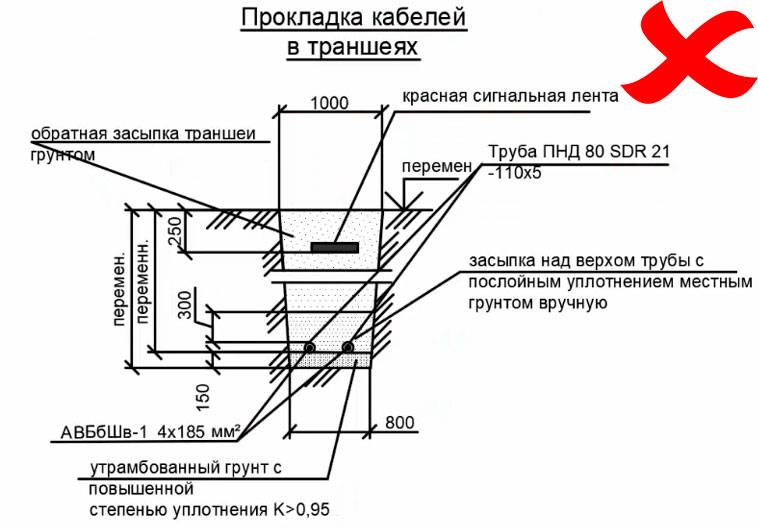

Норма глубины траншеи 90 см, толщина песчаной подушки до 20 см. Кабель укладывают без натяжения, волнообразно, обязательно ниже точки промерзания грунта. Далее его засыпают слоем песка в 30 см и землей, предварительно уложив предупреждающую ленту.
Если грунт подвержен сдвигам, недостаточно плотный, напитан грунтовыми водами, устанавливают дополнительную защиту. Делают лоток из бетонных блоков или влагостойкого кирпича. Кабель укладывают в лоток, сверху закрывают бетонной плитой. На ползучем грунте выполняют железобетонный монолитный канал и закрывают его армированными плитами.
Нюансы и особенности
Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.
Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы
Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.
У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

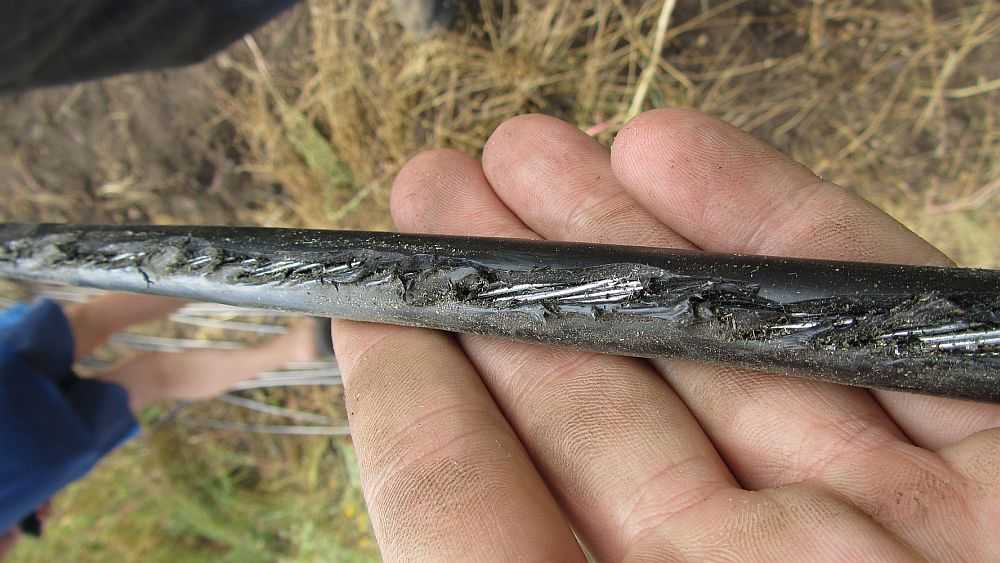

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет
Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.
Как ввести в дом
При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.
Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

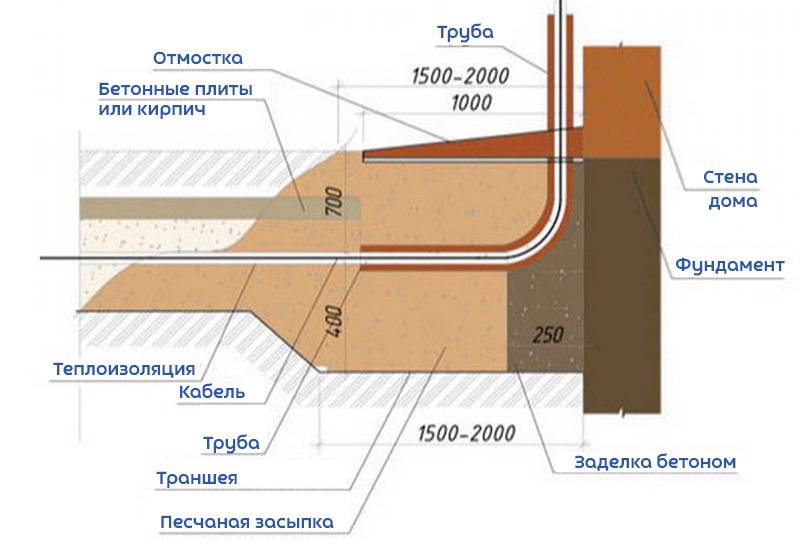

Ввод подземного силового кабеля через фундамент
Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.
Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.
Как вводить подземный кабель в дом через стену
При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.
Какие использовать
ГОСТ требует использовать для проведения подземной кабельной линии варианты кабеля, защищенные броней и защищаемым от воды слоем. Такие линии будут выдерживать большую мощность тока. Вот несколько марок кабеля, пригодных для прокладки:
- В почве с обычной кислотностью: АВБбШв, ВБбШв, ПвБбШв. Эти кабели бронированы двумя полосами оцинкованной стали. Первый образец имеет алюминиевые жилы, второй и третий – медные. Изоляция – ПВХ у первых двух, сшитый полиэтилен – у третьего. Годятся и другие марки: ААШп, ААШв, ААБ2л, ААП2лШв, АСШл.
Если почва обладает высокой способностью к провоцированию коррозии, требуется выбирать кабели с броней из свинца или алюминия. Эти марки оптимально подходят для прокладки по засоленным и закисленным почвам, болотам и другим подобным местам.
Кабели NYM, ВВГ, СИП иногда применяют для подведения электричества к бане или другой постройке, где не требуется большой мощности (например, в бане всех электроприборов – одна лампочка). Но эти марки кабелей не предназначены для подземного прокладывания. А значит, под действием влаги и химически активных веществ почвы быстро придут в негодность.- В условиях вечной мерзлоты и суровых морозов зимой стоит использовать для прокладки особую марку кабеля: ПвКШп.
Работа по подземному прокладыванию кабельной трассы отличается немалой трудоемкостью. Поэтому не стоит экономить на качестве кабеля. Кабели с толстой оболочкой, защищенные броней, более дороги. Но «скупой заплатит дважды» — вышедший из строя низкокачественный кабель придется менять уже через 3-4 года, а эти затраты «съедят» весь экономический выигрыш.
Защита кабелей в земле
Приоритетным использованием для прокладки в земле, являются бронированные кабели с защитным внешним покровом от воздействия химии почв. Их можно прокладывать в оборудованной траншее без трубной защиты.
Однако все кабели от 35 кВ, должны быть защищены 5-ти сантиметровыми бетонными плитами на всем протяжении линии. При напряжении линии до 25 кВ, бетонные плиты можно заменить на один слой кирпича (красного, полнотелого), уложенного поперек линии. Бронированные кабельные линии до 1 кВ, не требуют дополнительной защиты в виде плит или кирпича.
Небронированные кабели могут использоваться для прокладки кабельных линий при следующих условиях монтажа:
Небронированный кабель не требует дополнительной защиты трубами, если глубина его залегания выше 2 метров и траншея оборудована по правилам, а именно. На дне траншеи устроена песчаная подушка, засыпаны кабели мелкой землей без мусора.
Во всех остальных случаях небронированный кабель должен защищаться. По нормативам защита осуществляется стальными уголками, коробами, трубами. По практике прогрессивного строительства для защиты кабеля в земле используются пластиковые трубы низкого давления. Они удобны в работе, надежны в эксплуатации и обслуживании.
Популярным брендом технических пластиковых труб является компания ПротекторФлекс. Изготовленные из термстойкой полимерной композиции они великолепно выполняют защитные функции для кабелей. Кроме этого труба для кабеля в земле ПротекторФлекс может использоваться в технологии прокладки кабеля горизонтальным направленным бурением.
Ввод с помощью небронированного кабеля и трубы ПНД
Электросеть в гофре под землей
Если нужно подводить электричество под землей на даче, можно воспользоваться обычным проводом в оболочке ПВХ. Для прокладки в земле лучше выбрать герметичные и достаточно прочные марки кабельной продукции – NYM, ВВГ или СИП. Их можно использовать, например, чтобы провести освещение в дачный погреб. Однако продукция при активном внешнем воздействии достаточно быстро выходят из строя.
Чтобы продлить срок службы, в качестве защиты применяют трубы из полиэтилена низкого давления (ПНД). Они надежно предохраняют от блуждающих токов, механических повреждений и влияния агрессивного грунта. Для этой цели можно использовать гофрированные изделия. Они имеют повышенную эластичность и прочность, легко восстанавливают свои линейные размеры, просты в монтаже. При частых ремонтах могут применяться повторно. Некоторые модели оснащены зондом, что упрощает протяжку кабеля внутрь гофры.
Так выглядит нормально сделанная муфта
Как ввести в дом
При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.
Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.
Правила прокладки провода под землей
При прокладке подземных кабельных линий обязательно соблюдаются требования, прописанные в таком нормативном документе, как ПУЭ-7 (Правила устройства электроустановок, издание седьмое).
К основным требованиям, регламентируемым данными правилами, относятся глубина заложения подземной линии, ее расстояние от расположенных параллельно коммуникаций и надземных объектов.
Глубина заложения
Глубина закладки для кабельных линий с различным напряжением указана в таблице ниже.
Глубина заложения подземных кабельных линий с различным уровнем напряжения
| Напряжение в подземной кабельной линии, кВ | Глубина заложения, м |
|---|---|
| до 20 | 0,7 |
| 35 | 1,0 |
| 110 | 1,5 |
| 220 | 1,5 |
При прокладке кабельных линий под пересечениями дорог, площадями минимальная глубина их закладки должна быть не менее 1 м.
На заметку. Уменьшение глубины заложения подземной линии до 0,5 м допускается при вводе её в здание. При этом протяженность участка, на котором разрешено такое уменьшение глубины заложения подземной линии, должна быть не более 5 м. Также разрешается уменьшение глубины заложения кабельной линии при пересечении ее с другой подземной коммуникацией. Силовой кабель при этом должен быть обязательно помещен в полиэтиленовую или гофрированную двухслойную трубу.

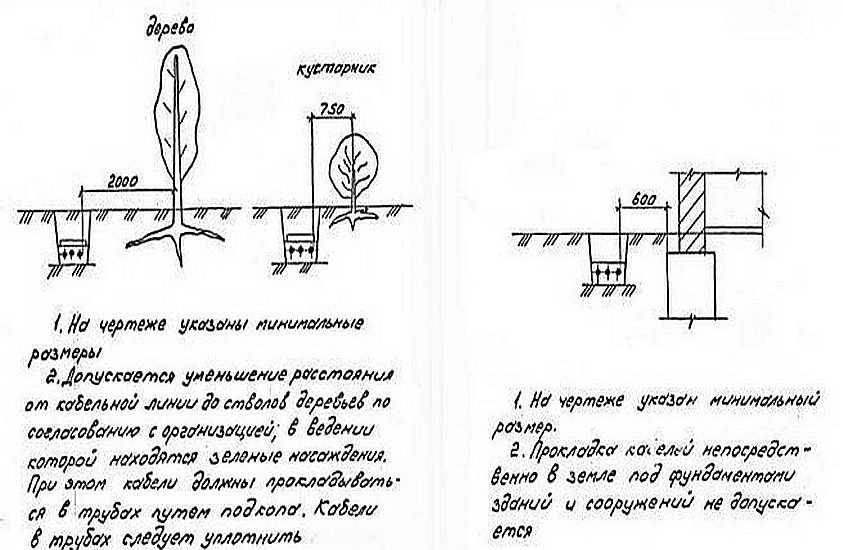

Расстояние от других коммуникаций и объектов
При прокладке электрического кабеля в земле между ним и другими коммуникациями, надземными объектами соблюдают следующие минимальные расстояния:
- от трубы самотечной бытовой канализации, дренажа – 1,0 м;
- от водопроводной трубы – 1,0 м;
- от газопровода низкого и среднего давления – 1,0 м;
- от газопровода высокого давления – 2,0 м;
- от теплопровода (труб центральной системы отопления) – 2,0 м;
- от фундамента здания – 0,6 м;
- от ствола дерева – 2,0 м;
- от кустарниковой растительности – 0,75 м.
Для подземных линий электропередач уменьшение указанных выше расстояний до 0,25 м (при условии использования защитных труб и футляров для кабелей) и 0,5 м (при прокладке без защиты) допускается при недостатке пространства. Для подземных ЛЭП 110-220 кВ минимальное сближение с расположенной параллельно коммуникацией допускается на участке протяжённостью не более 50 м. Исключением из этого правила является трубопровод с горючим содержимым (газовая или топливная труба), сближение с которым для высоковольтных подземных линий электропередач недопустимо.
При пересечении подземной ЛЭП другой кабельной трассой они должны быть разделены слоем земли не менее 0,5 м. Для трасс с напряжением менее 35 кВ допускается уменьшение данного норматива до 0,15 м при условии прокладки пересекающихся коммуникаций в железобетонных лотках.
Расстояние от параллельно расположенных кабельных линий
При параллельной прокладке кабелей между ними соблюдают следующие минимальные расстояния:
- кабели с напряжением не более 10 кВ – 0,1 м;
- силовые подземные кабельные линии напряжением 20-35 кВ – 0,25 м;
- кабельные линии, принадлежащие различным организациям, а также подземные линии электропередач и кабели связи – 0,5 м;
- маслонаполненные высоковольтные линии с напряжением 110-220 кВ – 0,5 м.
На заметку. Помимо ПЭУ-7, подземная прокладка силовых линий регламентируется таким документом, как СНиП 3.05.06 -85.
Чем изолировать провода для воды
Бывают случаи, когда приходится эксплуатировать электрооборудование в воде, например, погружной (глубинный) насос. Для погружного (глубинного) насоса естественно используется цельный, мягкий провод в оболочке.
Существуют и другие места эксплуатации кабеля, где без герметизации не обойтись.
В процессе эксплуатации возможен износ или обрыв и вопрос стоит о не замене на новый провод, а его ремонте, наращивании.
Так, как сделать герметичную изоляцию кабеля, чтобы вода никак не влияла на место соединения?
Для этого можно применить 3 способа:
- муфта заливная;
- термоусадочная трубка;
- лента, типа ЛЭТСАР.
1. Что такое заливная муфта? По сути – механическая коробка, куда помещается место соединения.
По краям муфты устанавливают уплотнители, через которые проходят жилы кабеля и специальный бандаж из мастики, чтобы не вытекал заливной компаунд муфты.
При закрывании коробки муфты и проверки всех уплотнений заливается полиуретановый компаунд.
Такое соединение дает высокую надежность изоляции от воды.
2. Второй способ – это с помощью термоусадочной трубки на внутренней клеевой основе.
Такую трубку сначала также надевают на одну жилу, затем жилы спаивают припоем в длину, перемещают трубку на место спайки. После нагрева строительным феном или огнем зажигалки, трубка плотно обжимает место спайки. Лишний клей при этом выдавливается из краев трубки.
Как только трубка остыла, проводник можно эксплуатировать.
3. Третий способ – лентой ЛЭТСАР. Такая лента наматывается по типу ленты ПВХ или ХБ с перекрытием предыдущего слоя на 50 %. Таких слоев должно быть не меньше трех.
Лента ЛЭТСАР после наматывания, через некоторое время, становится монолитной, как труба, что обеспечивает герметичность.
