Принцип работы

Конструкция нагревателя состоит из 4 главных деталей:

1. основа – корпус;
2. объединенная система нагревательных элементов;
3. электроника, что отслеживает температуру воды и ее напор;
4. предохранители.

Проточные электрические приборы работают по заданной программе:

• электрика отслеживает давление воды, срабатывает в момент поступления холодной воды в корпус;
• в зависимости от заданной температуры нагрева включается нужное количество ТЭНов;
• принимая тепло от нагревательных элементов, жидкость нагревается до нужной температуры;
• в выводящей трубе будет уже выходить горячая вода.

Чтобы увеличить срок службы нагревателю, в некоторых конструкциях ТЭН закрывают теплообменником, жидкость не контактирует напрямую с ТЭНом. Элемент нагрева лучше сохраняется.

Способы подключения

Фиксация конструкции на стене

Перед применением важно знать, как подключить проточный водонагреватель самостоятельно в домашних условиях. На выбор способа монтажа влияет система установки, наличие элементов комплектации и запасных деталей, условия для гарантийного обслуживания

Для введения в эксплуатацию бойлера или газовой колонки рекомендуется воспользоваться услугами профессионального мастера. Прежде чем закрепить устройство, нужно определить толщину стены, давление в системе водоснабжения, оценить состояние проводки. Установка электрического проточного водонагревателя происходит следующим образом:

1. Проверить электросеть: переменный ток с напряжением в 220 Вт, трехжильный кабель из меди с диаметром 3х2,5 мм, защита 30 А, обязательное заземление.
2. Выбрать место, куда подключать прибор.
3. Закрепить устройство.
4. Подсоединить к электричеству.
5. Подключить воду.

После проверки электропроводки выбирается место присоединения водонагревателя: над или под раковиной, сбоку от смесителя. Если в комплектации к прибору идет шланг с насадками, нужно устанавливать точку фиксации дополнительных деталей. Главный фактор при определении места – доступность к блоку управления для регулирования напора, температуры. Для обеспечения кипятком кухню, ванную комнату, душевую подключаться рекомендуется к загруженной точке водоразбора или стояку. Маломощные или безнапорные оборудования фиксируются возле используемого крана.

Основные виды креплений для проточного устройства – специальные петли и кронштейны, которые должны устанавливаться в отверстия в стене. Элементы уже входят в начальную комплектацию. Устанавливать проточный водонагреватель нужно в горизонтальном положении относительно плоскостей во избежание образования воздушных пробок, неполного заполнения водой нагревательных приборов, что приводит к поломке устройства. Этапы монтажа:

1. Поставить водонагреватель на отметку выключения.
2. Обозначить место для отверстий с помощью монтажной пластины, которая входит в комплектацию к товару.
3. Просверлить дрелью дыры в стене.
4. Вставить дюбеля, вкрутить шурупы.
5. Открыть панель устройства, проделать отверстие для поступления воды.

После монтажных работ начинается соединение конструкции к электропитанию с помощью установки кабеля, идущего в комплекте, в специальное отверстие за резиновой заглушкой на задней панели водонагревателя. Перед подключением необходимо зачистить провода, вставить фазу, ноль и заземление в распределительную коробку и зафиксировать крепежными винтами. Без заземления, щитка с автоматическим устройством отключения закреплять прибор, проводить электричество запрещено.

Способ подключения к водопроводу зависит от модели оборудования. Маломощные виды, которые устанавливаются на одну точку подачи жидкости, оснащены душевой насадкой для выхода кипятка. Гибкий шланг со скрученной лейкой или стационарная металлическая, пластиковая труба присоединяется к свободному выпускному отверстию, откручивается рядом расположенный вентиль.

Для мощных водонагревателей используются отводные переходники, которые соединяют 4 вентиля в трубах с горячей и холодной водой. Для нагрева и циркуляции жидкости клапаны, установленные на приборе, должны быть открыты, вентили, расположенные на трубах – закрыты. Подключить оборудование можно к центральной системе водоснабжения, бойлеру, даже бассейну или колодцу с очистительным фильтром.

Виды проточных водонагревателей

Все проточные водонагреватели, представленные вниманию покупателей, можно разделить на две группы:

• безнапорные модели, устанавливаемые на одну точку водоразбора;
• напорные модели, способные подать горячую воду в несколько точек одновременно.

Безнапорные проточные водонагреватели

В квартирах чаще всего устанавливают безнапорные проточные водонагреватели, мощность которых варьируется в пределах 3-8 кВт. Включают устройства в обычные розетки с напряжением 220 V.

При установке оборудование подключается напрямую к трубе холодного водоснабжения или же непосредственно к смесителю. Безнапорные модели поставляются в комплекте с краном.

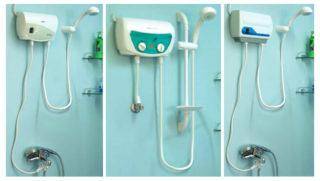

Есть модели, оснащенные специальной насадкой-душем. Возможен вариант наличия в комплекте и того, и другого, предусматривающий смену насадок. Проточный водонагреватель данного типа рассчитан на обеспечение горячей только одной водоразборной точки.

Прибор не нуждается в частом и тщательном техническом уходе. Оборудование может длительно эксплуатироваться. Срок использования составляет несколько лет.

Варианты комплектации проточного водонагревателя: горячая вода поступает только в кран, только в душевую лейку, в оба устройства

К выходному отверстию в корпусе проточного водонагревателя подсоединяется шланг с душевой насадкой, идущей в комплекте.

Не рекомендуется заменять данную душевую лейку другим аналогичным устройством, так как это негативно скажется на качестве водных процедур.

Дело в том, что у обычной душевой лейки больше отверстий, а также совсем иной порядок их размещения.  В душевой насадке, поставляемой вместе с водонагревателем, отверстий очень мало, и расположены они все в центре детали по кругу.

Такое расположение отверстий на комплектной насадке способствует созданию водного потока, силы которого достаточно для принятия душа.

Напорные проточные нагреватели воды

Бытовые приборы напорного типа отличаются большей мощностью, а также способом подключения. Это оборудование обязательно встраивается в систему водопровода.

Они рассчитаны на обслуживание сразу нескольких точек водоразбора. Горячая вода будет не только в ванной комнате, но и на кухне.

Человек вообще не заметит отсутствия центрального горячего водоснабжения, пока не посмотрит в квитанцию об оплате электроэнергии.

Подключить мощные водонагреватели можно только к трехфазной сети, которая имеется в квартирах с электроплитами.

Критерии выбора проточного водонагревателя

Производительность – главный показатель при покупке водонагревателя. Подумайте для каких целей будет покупаться нагреватель в квартиру

Это важно, поскольку для того, чтобы вымыть руки достаточно будет 3 л/мин., для посуды потребуется уже 5л/мин., для комфортного купания в душе – 8 л/мин. конечно, это сказывается на количестве потребленной электроэнергии

Важный критерий при выборе – мощность проточного водонагревателя. Расчет производится по принципу: показатель производительности по горячей воде умножается на два. Этот показатель подскажет, какой будет расход электричества во время работы прибора. В инструкции указана мощность. Например, для рук достаточно будет 3-4 кВт, для использования душа – 7-17 кВт, а ванная наберется горячей водой при мощности – 21 кВт.

Прибор с самой маленькой мощностью называют маленький проточный водонагреватель. Он вполне оправдывает свое название и не стоит от него ожидать большего. Помните об этом, когда все же рискнете его использовать для душа. Производители не зря устанавливают ограничения.

Проточные электрические нагреватели имеют свои дополнительные функции:

• защита для ТЭНа от перегрева;
• от скачков напряжение нагреватель оснащен предохранителем;
• деактиватор срабатывает автоматически, если нет воды в кране;
• от резкой подачи воды с увеличением давления ставиться дополнительно клапан;
• индикаторы света, оповещающие о рабочем режиме прибора;
•  уберечь элемент нагрева от налета поможет фильтр.

Чем больше дополнительных функций у нагревателя, тем больше его цена. Но за качество и большой срок службы нужно платить, чтобы не менять на новый проточный водонагреватель в скором будущем

Важно, чтобы был собран полный комплект всех необходимых деталей при установке: фитинги, смесители, трубки, заглушки. Это обеспечит правильность установки и его безупречную работу

Когда кажется, что перед вами два прибора с одинаковыми параметрами, то лучше для квартиры выбрать прибор с большой степенью защиты от перегрева, от накипи, с автоматической системой отключения, с фильтром для воды.

Благодаря электронному типу управления предотвращается перегрев прибора, прибор «запоминает» комфортную температуру, что значительно сэкономит расход электроэнергии.

Плюсы монтажа проточного нагревателя

Можно подвести некоторые итоги и под чертой написать, что сможет побудить купить проточный водонагреватель в квартиру:

Минусы монтажа проточного нагревателя

Правильность выбора помогут сделать и знания всех сложностей в работе проточного нагревателя:

• по технике безопасности необходим обязательно мощный кабель;
• на температуру воды на выходе влияет ее температура в водопроводной системе. Особенно зимой вода нагревается не до горячего, а теплого состояния.

Можно продолжать приводить еще аргументы в пользу проточного прибора.

• Например, полное отстранение от зависимости проблем с услугами ЖКХ.
• Потраченные деньги обеспечат семью горячей водой в любое время суток.
• Электроэнергия тратится только в момент включения режима «горячая вода».
• Количество воды при купании не ограничено, как например, при использовании накопительного нагревателя, где ограничителем становится объем бака.
• Некоторые модели устанавливаются самостоятельно за 30 минут, не привлекая сантехника.
• Полная безопасность работы прибора. Имеется сетчатый фильтр, который и защищает от гидроудара.
• Конструкция позволит сэкономить на смесителе.
• Температура выводится на экран, регулируется. Это позволит избежать ожогов на теле.

Советы по выбору

Как же выбрать проточный кран-водонагреватель? Сначала точно ответьте на вопрос, зачем он вам вообще нужен? Чтобы набрать ванну, помыть посуду или просто для гигиенических процедур?

Именно от данных вопросов лучше отталкиваться при выборе крана-нагревателя.

Например, вам необходим нагреватель в ванную комнату

Тогда обратите внимание на модели с большей производительностью. В нашем списке это PROFFI Smart PH8841

За минуту вы получите уже 2,5 литра теплой воды и через 10 минут ванна готова к банным процедурам.
Если же вам требуется кран на дачу, где горячая вода используется в основном как техническая, тогда в приоритете температура нагрева. В нашем топе идеальным выбором будет Atlanta ATH-7422. Средняя пропускная способность и температура до 85 градусов позволят спокойно вымыть посуду, банки и все дачное снаряжение.
Ну а в случае, когда кран нужен дома для умываний, тогда подойдет и самый простой вариант. Поскольку главное требование к такому крану – теплая и мягкая вода для утренних и вечерних процедур.
И главное, помните, проточному нагревателю требуется усиленная проводка, поэтому обращайте внимание на показатель энергопотребления. Опять же, возвращаясь к вопросу дачи, проводка там чаще всего тонкая, соответственно, лучше выбрать мощность в 3000 ватт, а не 3300.
Если вы не хотите вручную подбирать температуру воды, боясь обжечь руки, тогда обратите внимание на краны-нагреватели с автоматическим регулированием температуры. В нашей подборке этому требованию подойдет Electrolux Taptronic. Просто выберите комфортную вам температуру и кран самостоятельно будет поддерживать ее.

Если подвести итог, то вам были представлены семь проточных водонагревателей, которые справятся с совершенно разными задачами, от обычного умывания, до набора большой ванны с горячей водой. А рекомендации по подбору помогут приобрести именно то устройство, которое подходит под ваши требования. Надеемся, этот материал был вам полезен.

Расчет мощности прибора в зависимости от расхода воды

От мощности водонагревателя зависит его производительность. Если выбрать слабую модель, при большом разборе вода не успеет прогреться. Большой запас мощности тоже не в пользу хозяина квартиры. Лишнее потребление энергии выльется большими платежами. Водонагреватели накопительного и проточного типа по мощности подбирают такие, которые полностью могут обеспечить горячей водой все одновременно включенные водоразборные точки.

Существует формула для выполнения расчета V = 14,3 * W/(t2 – t1), где:

• V – расход воды на всех водоразборных точках, подключенных к проточному нагревателю;
• W – мощность ТЭНа проточного нагревателя;
• t1 – температура холодной воды на входе проточного нагревателя;
• t2 – температура горячей жидкости на выходе из крана.

Примерно подобрать оборудование, рассчитанное на полное обеспечение горячей водой всех точек, можно по следующим параметрам:

• на мытье рук оптимален расход до 4 л/мин жидкости температурой 38оС;
• душ требует до 8 л/мин расхода горячей воды температурой 40оС;
• в кухонную раковину подают жидкость температурой до 55 оС, а расход составляет 5 л/мин;
• комфортное принятие ванны происходит в воде температурой 40С, расход которой составляет 10 л/мин.

Простейший расчет мощности системы нагрева выполняют по требуемому расходу горячей воды на одной точке. Предполагаемый объем умножают на два. Допустим, на выходе из крана надо получить расход жидкости 8 л/мин. Умножив показатель на 2, получаем мощность этого прибора – 16 кВт. Аналогично делают обратный расчет, если водонагреватель уже куплен. Для модели мощностью 8 кВт получают максимальный расход горячей воды – 4 л/мин.

В домах с большим количеством проживающих людей большой разбор горячей воды может одновременно осуществляться на нескольких точках. Для такой системы расчет ведут аналогично, только готовый результат увеличивают в 1,5 раза.

Подключение

Требования к установке любого водонагревателя:

• Располагается оборудование ближе к вводу водопровода, идеально между вводом и точкой забора воды.
• Повышенное потребление электроэнергии не допускает подключение к обычной розетке. Необходимо проложить отдельную линию от распределительного щитка.
• Для защиты оборудования, которое работает в условиях повышенной влажности, обязательно устанавливается УЗО (устройство защитного отключения), защищающее от удара электрическим током, и автомат для защиты от перенапряжения и короткого замыкания.
• Водонагреватель является источником тепла, так что при его установке обязательно соблюдается дистанция со всех сторон от преград и другого оборудования, исключая перегрев.

При наличии централизованной системы горячего водоснабжения водонагреватель устанавливается как перемычка между трубами горячей и холодной воды. Система обратных клапанов и запорных вентилей определяет ток воды только от холодной воды в бак и с его горячего вывода в сторону потребителя.

Если ввода горячей воды нет, то водонагреватель устанавливается на ответвлении от холодной воды и формирует от своего выхода внутреннюю разводку в квартире.

Любой электрический водонагреватель чувствителен к чистоте воды, так что обязательным элементом является фильтры грубой и тонкой очистки перед ним.

Подключение холодной воды от ввода после счетчика и фильтра тонкой очистки до холодного (синего) ввода нагревателя:

1. Шаровой вентиль.
2. Предохранительный клапан для водонагревателя.
3. Тройник с подключенным дренажным краном для сброса воды.
4. Штуцер для подключения к холодному вводу нагревателя.

От штуцера для сброса давления предохранительного клапана ведется шланг диаметром 8-10 мм к канализационной трубе. Для этого следует предусмотреть специальный «сухой» сифон или отвод от трубы с подъемом не менее 50 см и заглушкой, в которой высверливается отверстие под шланг.

Подключение горячей воды от горячего (красного) вывода нагревателя к смесителям:

1. Штуцер для подключения к водонагревателю.
2. Шаровой вентиль.
3. Тройник для включения в линию ГВС
4. Обратный клапан, со стороны ввода исключающий попадание воды из бойлера в центральную систему ГВС.

Для полипропиленовых труб понадобится: паяльник, труборез, набор фитингов, включая тройники, колена и переходники с пластика на металл с внешней резьбой, американка. Для холодной оды используется неармированная труба PN16(20), для горячей – армированная стекловолокном или алюминием PN20(25).

Для металлопластика из инструмента понадобится только труборез и калибратор при использовании зажимных фитингов. Набор фитингов подбирается тем же составом, как и в первом случае (тройники, колена и переходники с пластика на металл).

Подключение электропитания

Для подключения питания в большинстве случаев используется клеммная колодка, расположена под защитной крышкой на корпусе водонагревателя. Где именно она находится и как до нее обраться, следует уточнять в инструкции. Шнуром питания с вилкой для подсоединения к розетке снабжаются только маломощные нагреватели на 1,5-2 кВт. Однако и в этом случае желательно обойтись прямым подключением к отдельной линии, для которой в щитке выделен автомат и УЗО.

Подключение выполняется трехжильным медным кабелем сечения не менее 2,5 мм2, если иного не указано в инструкции. Чем выше потребление, тем толще должен быть кабель. В Таблице указаны требования к кабелю, отталкиваясь от мощности и тока.

Алюминий	Сечение провода, мм2	Медь
Сила тока, А	Мощность, кВт	Сила тока, А	Мощность, кВт
14	—	1,0	14	3,0
15	—	1,5	15	3,3
19	3	2	19	4,1
21	3,5	2,5	21	4,6
27	4,6	4,0	27	5,9
34	5,7	6,0	34	7,4
50	8,3	10	50	11

На линии для водонагревателя больше не должно быть оборудования, как и на автомате с УЗО. Допускается установка защиты и автомата непосредственно возле водонагревателя, однако следует их монтировать в специальные влагозащищенные боксы

Нюансы эксплуатации

Водонагреватели проточного типа прельщают многих потребителей тем, что у них нет ограничения в использовании объема горячей воды, особенно удобно установить его в душевой кабинке — принимай водные процедуры сколько угодно.

Не всем известно, что установка такого устройства требует ответственности, потому что изделие относится к приборам большой мощности, здесь требуется обязательная прокладка отдельной линии подключения. Монтаж линии и подключение изделия могут проводить только специалисты, при самостоятельной установке вы можете обесточить не только свою квартиру, но и многоквартирный дом.

Чтобы проточный водонагреватель служил долгое время и не огорчал вас частыми поломками, необходимо строго выполнять рекомендации производителя и обращать внимание на такие моменты:

• монтаж изделия надо делать рядом с местом использования для сокращения потерь тепловой энергии;
• при наличии в вашем регионе сильно жесткой воды установите специальные защитные фильтры, чтобы обезопасить внутренние детали от накипи;
• ни в коем случае не устанавливайте изделие на неотапливаемой даче;
• в ванной комнате устройство расположите таким образом, чтобы на корпус не смогли попасть брызги;
• при низком давлении используйте изделие на средней температуре — иначе автоматика просто не включится.

Перед первым запуском внимательно выполните следующие действия.

1. Проверьте наличие воды в домашнем водопроводе и уровень ее напора — он должен быть достаточным. При слабом напоре придется отказаться от использования до лучших времен.
2. При низком нагревании потока воды выставьте необходимую температуру с помощью кнопок на панели управления.
3. После окончания принятия душа кран нужно перекрыть, изделие отключить от сети.

Перед тем как идти в магазин за долгожданной покупкой проверьте качество проводки в доме: старые дома рассчитаны только на 3 кВт/ч на квартиру, поэтому для подключения придется менять всю проводку до распределительного электрощита. Пользователям, которые живут в новых многоэтажных домах, да еще и с электроплитами, повезло: здесь на квартиру допуск выше и начинается от 10 кВт/ч, но это не означает, что вы можете одновременно включить сразу несколько электрических приборов.

В заключение несколько слов об отечественном электрическом проточном водонагревателе Etalon Copper 350 комбинированного типа: кран и шланг для душа с насадкой. Вес конструкции всего 2 кг, габариты — 240х160х95, мощность до 3,5 кВт, максимальная температура нагревания водного потока — 65C, производительность — 3,5 л/м. По своим характеристикам он не уступает зарубежным аналогам и стоит недорого — 2440 рублей, а комплектующие в случае замены найти будет гораздо проще.

Критерии выбора

Когда встаёт вопрос о создании локальной системы ГВС загородного дома или квартиры и для его решения выбор пал на кран-водонагреватель, то критериями выбора в этом случае будут такие показатели, как:

1. Электрическая мощность. От величины мощности зависит возможность размещения в том или ином месте установки. Это обусловлено допустимыми токами нагрузки электрической сети как в отношении групповой линии, по которой подключается нагревательный элемент, так и общедомовой, регламентированной договором на электроснабжение.
2. Производительность. Данный показатель характеризует способность прибора нагреть и пропустить через свою конструкцию определённое количество воды в единицу времени.

   Световой индикатор информирует о том, что нагревательный элемент работает

3. Тип нагревательного элемента. ТЭНы могут быть выполнены в форме змеевика или спирали, а также прямой или изогнутой трубки, по которой циркулирует вода, омывая вмонтированный нагревательный элемент. При их изготовлении используются керамические элементы и спиральные блоки, защищённые стеклом, а также медь и прочие металлы, стойкие к коррозии.
4. Степень защиты. Этот показатель характеризует прибор по степени защиты к внешним воздействиям и соответствует стандартной шкале для всех электротехнических устройств (IP). Кроме этого,данный показатель отражает класс защиты устройства от возможности поражения электрическим током при его использовании (электробезопасность – заземление, класс изоляции).
5. Дополнительные параметры. К данным показателям относятся: используемый материал при изготовлении корпуса и способ управления прибором, а также наличие дополнительных функций.

Модели премиального сегмента оснащаются ЖК-дисплеем, информирующим о температуре подаваемой воды

Из дополнительных опций, доступных, как правило, на более дорогих моделях, следует отметить такие: подсветка струи и световая индикация, ЖК-дисплей и возможность программирования, а также работа с разной электрической мощностью и ограничение температурных режимов работы.

Бюджетные модели отличаются простотой конструкции, механическим управлением и отсутствием электроники в схеме управления

Статья по теме:

Монтаж и подключение

Установка крана с нагревателем не отличается от монтажа смесителя. Главное отличие – кабель для подключения электропитания. Дизайнерами предусмотрены элементы крепежа, позволяющие сделать его незаметным и не мешающим пользованию раковиной или душем.

Сочетание воды и электричества заслуженно считается смертельно опасным, поэтому следует свести риск на нет: покупать нагреватели у сертифицированных продавцов, выполнять монтаж строго по инструкции производителя

Важно проверить соответствие электрической сети необходимым требованиям изготовителя проточного нагревателя, при подключении питания обязательно провести заземление

Виды нагревателей

Чтобы выбрать, какой купить проточный водонагреватель, следует разобраться, чем различаются представленные на рынке варианты. По методу нагрева жидкости разделяют электрические и газовые устройства.

Нагреватель проточный электрический работает от розетки электропитания стандартной электросети (220В и 380В). Газовые колонки нагревают жидкость за счет сжигания природного газа.

Электрические приборы отличаются конструктивно и типом управления. Есть два варианта конструкции:

• с выходом на трубу или шланг;устройство, оборудованное краном или же выходом с душем.
• По способу включения нагревателя модели бывают напорными и безнапорными.

Напорные

Представляют собой небольшое устройство, которое монтируется на трубу до смесителя. Оно может одновременно снабжать горячей водой несколько водоразборных точек. Стоит учитывать, что такой проточный водонагреватель для квартиры будет работать только при хорошем напоре в водопроводных трубах. Если давление слабое, прибор не включиться, вода останется холодной.

Конструкция напорного нагревателя не предусматривает наличия в комплекте кранов и насадок. Устройство включается автоматически при открытии водопроводного крана. Может подавать горячую воду на мойку кухни, душ, плюс еще на 1-2 крана. Модели этого типа характеризуются большой мощностью, достигающей 36 кВт.

Безнапорные

Эти приборы могут подавать горячую жидкость только на одну точку. Они отличаются небольшой мощностью, могут включаться даже при низком давлении в трубах. Различают безнапорные проточные водонагреватели на кран или с лейкой. Отдельные модели могут совмещать оба варианта. Монтируются над раковиной, под нею, крепятся на смеситель или же выполняют функцию смесителя.

Проточные водонагреватели на раковину могут комплектоваться душевым набором, использоваться в ванной комнате. Обычно это проточные водонагреватели для душа мощностью от 6 до 8 кВт. Этих показателей вполне хватит, чтобы быстро освежиться и даже принять ванну.

Многие изделия оборудованы датчиком протока, позволяющим регулировать мощность нагрева. При слабом напоре часть нагревательных элементов отключается. Такая конструкция обеспечивает нагревание жидкости до требуемой температуры и постоянное поддержание установленных параметров. Работа приборов позволяет снизить потребление электроэнергии.
